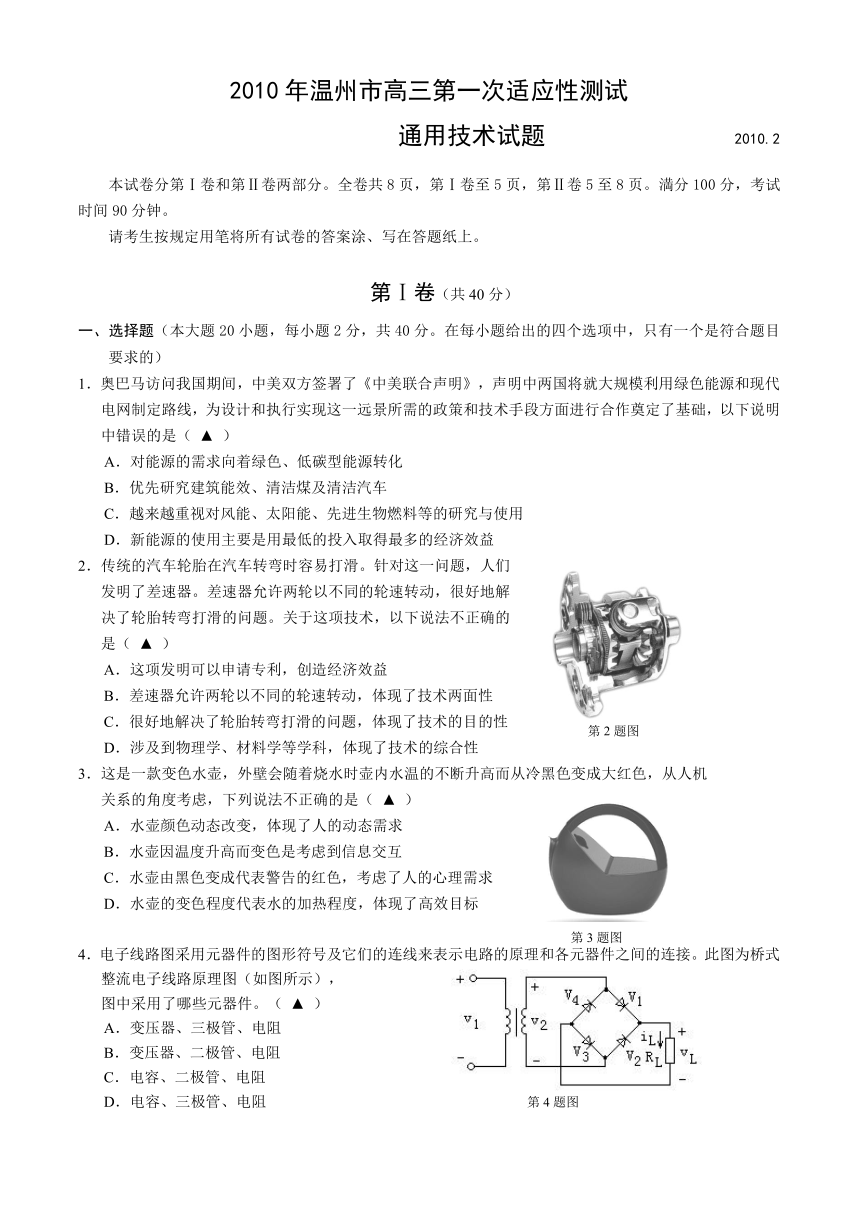

2010年温州市高三第一次适应性测试
通用技术试题 2010.2
本试卷分第Ⅰ卷和第Ⅱ卷两部分。全卷共8页，第Ⅰ卷至5页，第Ⅱ卷5至8页。満分100分，考试时间90分钟。
请考生按规定用笔将所有试卷的答案涂、写在答题纸上。
第Ⅰ卷（共40分）
一、选择题（本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的）
1．奥巴马访问我国期间，中美双方签署了《中美联合声明》，声明中两国将就大规模利用绿色能源和现代电网制定路线，为设计和执行实现这一远景所需的政策和技术手段方面进行合作奠定了基础，以下说明中错误的是（ ▲ ）
A．对能源的需求向着绿色、低碳型能源转化
B．优先研究建筑能效、清洁煤及清洁汽车
C．越来越重视对风能、太阳能、先进生物燃料等的研究与使用
D．新能源的使用主要是用最低的投入取得最多的经济效益
2．传统的汽车轮胎在汽车转弯时容易打滑。针对这一问题，人们
发明了差速器。差速器允许两轮以不同的轮速转动，很好地解
决了轮胎转弯打滑的问题。关于这项技术，以下说法不正确的
是（ ▲ ）
A．这项发明可以申请专利，创造经济效益
B．差速器允许两轮以不同的轮速转动，体现了技术两面性
C．很好地解决了轮胎转弯打滑的问题，体现了技术的目的性
D．涉及到物理学、材料学等学科，体现了技术的综合性
3．这是一款变色水壶，外壁会随着烧水时壶内水温的不断升高而从冷黑色变成大红色，从人机
关系的角度考虑，下列说法不正确的是（ ▲ ）
A．水壶颜色动态改变，体现了人的动态需求
B．水壶因温度升高而变色是考虑到信息交互
C．水壶由黑色变成代表警告的红色，考虑了人的心理需求
D．水壶的变色程度代表水的加热程度，体现了高效目标
4．电子线路图采用元器件的图形符号及它们的连线来表示电路的原理和各元器件之间的连接。此图为桥式整流电子线路原理图（如图所示），
图中采用了哪些元器件。（ ▲ ）
A．变压器、三极管、电阻
B．变压器、二极管、电阻
C．电容、二极管、电阻
D．电容、三极管、电阻

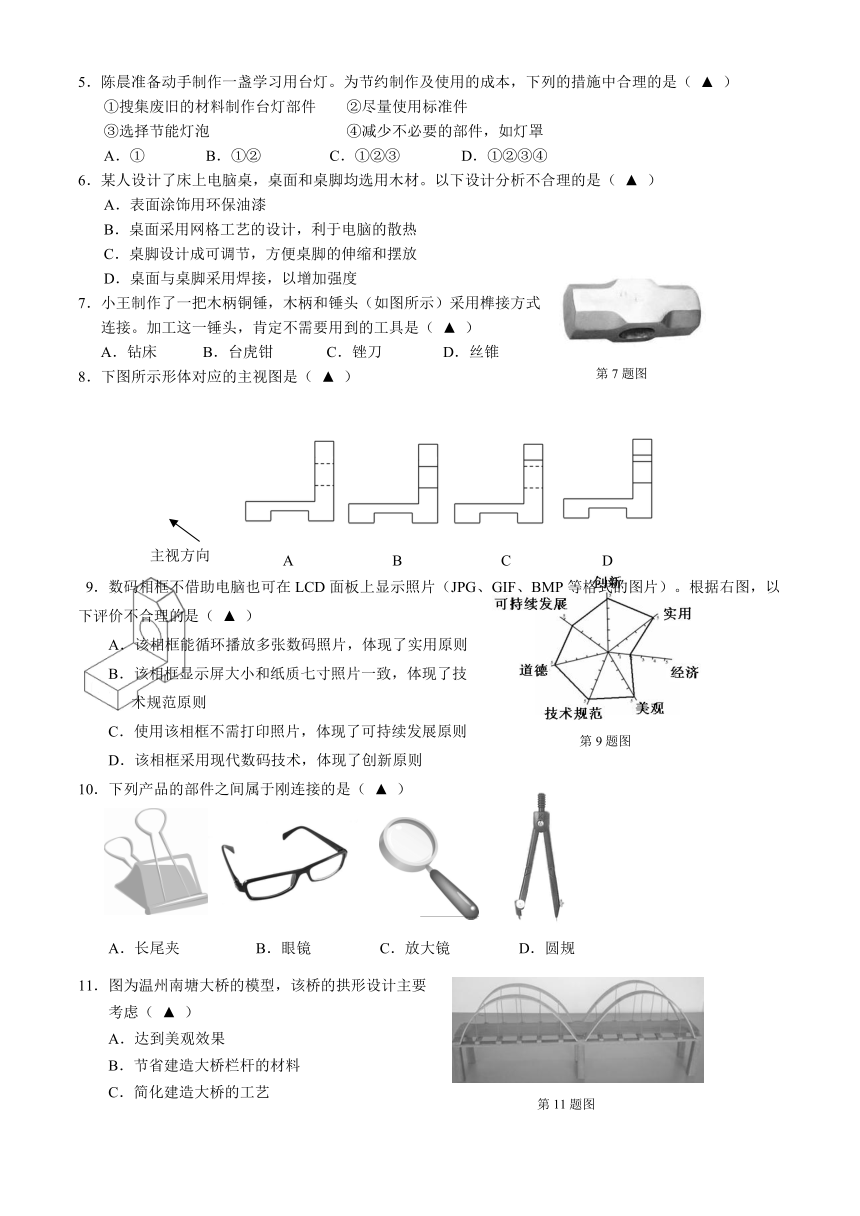

5．陈晨准备动手制作一盏学习用台灯。为节约制作及使用的成本，下列的措施中合理的是（ ▲ ）
①搜集废旧的材料制作台灯部件 ②尽量使用标准件
③选择节能灯泡 ④减少不必要的部件，如灯罩
A．① B．①② C．①②③ D．①②③④
6．某人设计了床上电脑桌，桌面和桌脚均选用木材。以下设计分析不合理的是（ ▲ ）
A．表面涂饰用环保油漆
B．桌面采用网格工艺的设计，利于电脑的散热
C．桌脚设计成可调节，方便桌脚的伸缩和摆放
D．桌面与桌脚采用焊接，以增加强度
7．小王制作了一把木柄铜锤，木柄和锤头（如图所示）采用榫接方式
连接。加工这一锤头，肯定不需要用到的工具是（ ▲ ）
A．钻床 B．台虎钳 C．锉刀 D．丝锥
8．下图所示形体对应的主视图是（ ▲ ）
A B C D
9．数码相框不借助电脑也可在LCD面板上显示照片（JPG、GIF、BMP等格式的图片）。根据右图，以下评价不合理的是（ ▲ ）
A．该相框能循环播放多张数码照片，体现了实用原则
B．该相框显示屏大小和纸质七寸照片一致，体现了技
术规范原则
C．使用该相框不需打印照片，体现了可持续发展原则
D．该相框采用现代数码技术，体现了创新原则
10．下列产品的部件之间属于刚连接的是（ ▲ ）
A．长尾夹 B．眼镜 C．放大镜 D．圆规
11．图为温州南塘大桥的模型，该桥的拱形设计主要
考虑（ ▲ ）
A．达到美观效果
B．节省建造大桥栏杆的材料
C．简化建造大桥的工艺
D．提高大桥强度
12．温州大剧院（如图所示）是温州标志性建筑物之一，下列叙述中不属于结构评价的是（ ▲ ）
A．温州大剧院的外形，其构思取自鲤鱼、贝壳
和琴键，凝聚了瓯越文化
B．剧院的落成提高了温州城市的品味
C．剧院内设歌剧院、音乐厅和多功能小剧场，
可一次性容纳观众约2300名
D．歌剧院座位采用坡度及对称设计，既美观，
又使观众最佳角度地观赏节目
13．水晶头是家庭电话线或网线接头，它主要是利用压线钳制作而成的，对网线直通线接法的过程包括5个环节，其中最为合理的流程是（ ▲ ）
①压线 ②剪平线头 ③测试 ④剥线 ⑤将线插入水晶头
A．④⑤③②① B．②③④①⑤ C．②④③⑤① D．④②⑤①③
14．公寓内的电梯在正式投入使用之前，需要对其进行严格精确的性能试验，下列试验不必要的是（ ▲ ）
A．电梯运行速度和平衡系数的试验 B. 电梯载客承重能力测试
C. 安装电梯的时间测试 D. 电梯停止保护装置的试验
15．现代企业为追求效率及效益在设计时利用虚
拟制造，这是某企业的一个虚拟制造流程图，
请你识读该流程图，下列说法正确的是（ ▲ ）
A．只有加工VE需要评价
B．只有评价不通过才需进行重新设计VE
C．“？”处应该是技术试验环节
D．装配VE与评价都在加工VE之后，所以
装配VE与评价是并行工序
16. 混凝土具有很好的耐压性能，但抗拉性能较差，
而钢筋具有很强的抗拉性能。因此钢筋混凝土
具有很好的耐压和抗拉性能。下列钢筋混凝土
结构中，钢筋布置合理的是（ ▲ ）
A B C D

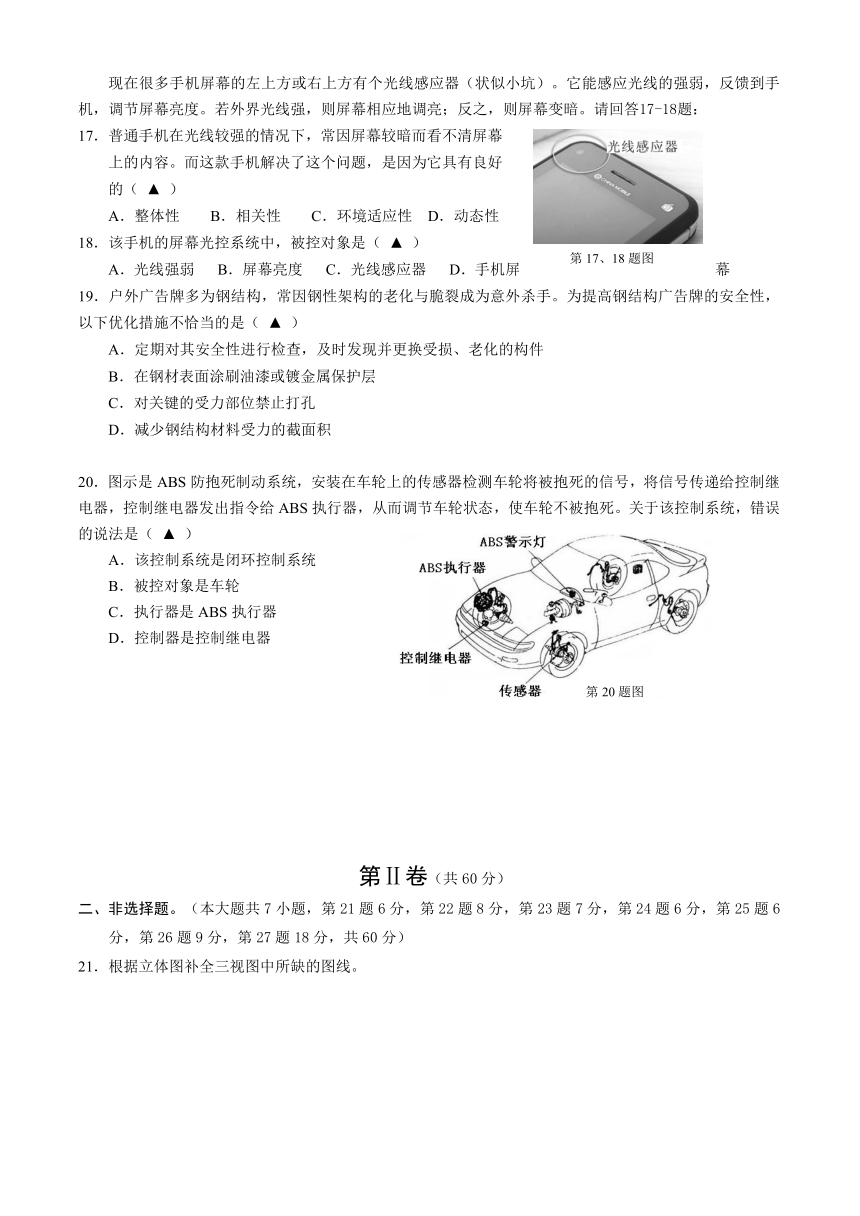

现在很多手机屏幕的左上方或右上方有个光线感应器（状似小坑）。它能感应光线的强弱，反馈到手机，调节屏幕亮度。若外界光线强，则屏幕相应地调亮；反之，则屏幕变暗。请回答17-18题：
17．普通手机在光线较强的情况下，常因屏幕较暗而看不清屏幕
上的内容。而这款手机解决了这个问题，是因为它具有良好
的（ ▲ ）
A．整体性 B．相关性 C．环境适应性 D．动态性
18．该手机的屏幕光控系统中，被控对象是（ ▲ ）
A．光线强弱 B．屏幕亮度 C．光线感应器 D．手机屏幕
19．户外广告牌多为钢结构，常因钢性架构的老化与脆裂成为意外杀手。为提高钢结构广告牌的安全性，以下优化措施不恰当的是（ ▲ ）
A．定期对其安全性进行检查，及时发现并更换受损、老化的构件
B．在钢材表面涂刷油漆或镀金属保护层
C．对关键的受力部位禁止打孔
D．减少钢结构材料受力的截面积
20．图示是ABS防抱死制动系统，安装在车轮上的传感器检测车轮将被抱死的信号，将信号传递给控制继电器，控制继电器发出指令给ABS执行器，从而调节车轮状态，使车轮不被抱死。关于该控制系统，错误的说法是（ ▲ ）
A．该控制系统是闭环控制系统
B．被控对象是车轮
C．执行器是ABS执行器
D．控制器是控制继电器
第Ⅱ卷（共60分）
二、非选择题。（本大题共7小题，第21题6分，第22题8分，第23题7分，第24题6分，第25题6分，第26题9分，第27题18分，共60分）

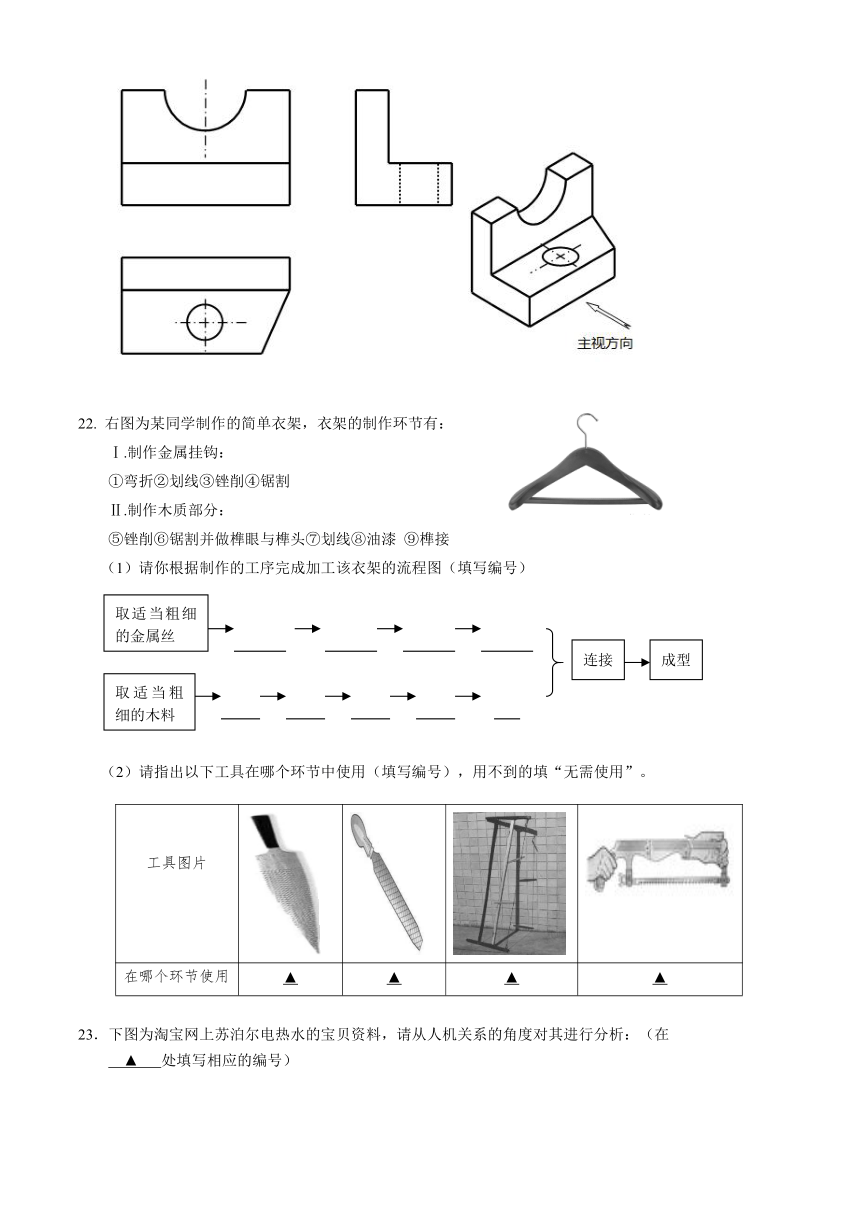

21．根据立体图补全三视图中所缺的图线。
22. 右图为某同学制作的简单衣架，衣架的制作环节有：
Ⅰ.制作金属挂钩：
①弯折②划线③锉削④锯割
Ⅱ.制作木质部分：
⑤锉削⑥锯割并做榫眼与榫头⑦划线⑧油漆 ⑨榫接
（1）请你根据制作的工序完成加工该衣架的流程图（填写编号）
（2）请指出以下工具在哪个环节中使用（填写编号），用不到的填“无需使用”。
工具图片
在哪个环节使用 ▲ ▲ ▲ ▲
23．下图为淘宝网上苏泊尔电热水的宝贝资料，请从人机关系的角度对其进行分析：（在
▲ 处填写相应的编号）
（1）以高效为目标的措施是： ▲ 、 ▲ 、 ▲ 、 ▲ 。
（2）以安全为目标的措施是： ▲ 、 ▲ 。
（3）以健康为目标的措施是： ▲ 。
24．为了实现水资源的重复利用，节约用水，目前很多地方已实现使用中水（再生水）冲洗马桶。如图所示的产品是对传统盥洗用具的改装，实现洗手盆和马桶连为一体。洗手盆旁边的平台设计增加了存放物品的空间。再生水如果暂时不用，可存储在水箱里。
请分析评价这款产品是如何体现设计的创新、实用和可持续发展原则的。
（1）体现了设计的创新原则 ▲
（2）体现了设计的实用原则 ▲
（3）体现了设计的可持续发展原则 ▲
25．在实验室中常用“水浴器”来保持物体处于恒温状态。如图所示，水浴器通过温度选择器来设定所需要的水温。通过电子线路实现对加热器的控制。通过温度传感器检测水温，并以电子信号形式传递给控制端，控制装置将这个信号与来自温度选择器的信号进行比较，从而使水浴器内箱保持恒温。
（1）根据控制系统原理图及其
描述，完成控制系统方框
图。
（2）控制过程中，通过温度传感器检测水温，并以电子信号形式传递给控制端，与来自温度选择器的信号进行比较。这个过程称为 ▲ 。
26．如图所示为某公司生产的一款A字形梯，要求梯子两边均能承受
100kg。请你设计一个简易试验方案，检验该梯子的强度和稳定性。
（1）分别用示意图表示试验方法，必要时用文字说明。（给定待测
梯子1个，20kg铁砣若干，坚固绳索若干） ▲
（2）如果该梯子强度不够，可能损坏的部位有哪些？（请指出两
处） ▲
（3）如果该梯子稳定性不够，请提出两条改进措施。 ▲
27．设计师在进行设计时为了打开自己的思路有时会采取“坐标法”来帮助思考，发散思维。例如：
某设计师利用图1中的表格进行思考，结合“小刀”和“笔”，设计了图二的产品，丰富了消费者的选择，生产厂家的产量和利润明显增加，促进了制笔业变革，推动了社会进步。
图1 图2
请你利用图1中的两项物品再设计出一种即创新又实用的产品。请完成以下设计任务：
（1）画出设计草图，必要时用文字说明； ▲
（2）在草图中标注主要尺寸； ▲
（3）说明它的用途和特色。 ▲
2010年温州市高三第一次适应性测试 ( http: / / www.21cnjy.com / )
通用技术试题参考答案 2010.2
一、选择题（本大题20小题，每小题2分，共40分。）
题号 1 2 3 4 5 6 7 8 9 10
答案 D B A B C D D C B C
题号 11 12 13 14 15 16 17 18 19 20
答案 D B D C D D C D D A
二、非选择题。（本大题共7小题，第21题6分，第22题8分，第23题7分，第24题6分，第25题6分，第26题9分，第27题18分，共60分）
21、（6分）
22、（8分）
（1）②④③①（2分），⑦⑥⑤⑨⑧（2分）
评分标准：序号和顺序完全正确给2分，否则不给分。
（2）⑤，③，⑥，④
评分标准：写对一空给1分，共4分；写错不得分 。
23、（7分）
（1）①、③、④、⑤（2）②、⑦ （3） ⑥
评分标准：写对1个得1分（可不按顺序），共7分；写错不得分
24、（6分）
（1）改变传统的独立马桶设计，将洗手盆和马桶连为一体（2分）；
（2）洗手盆旁边的平台设计增加了存放物品的空间；再生水如果暂时不用，可存储在水箱里；（2分）
（3）实现水资源的重复利用，节约了用水（2分）。
评分标准：能够体现创新、实用和可持续发展原则，表达清楚即可给分。
25、（6分）
（1）①给定温度，②控制器，③加热器，④水浴器内箱（或箱内的水或水箱），⑤温度传感器。
（2）反馈。
评分标准：每空1分，共6分。
26、（9分）
（1）如右图所示，在A字梯两边的横杆上均挂上5个20KG铁砣，观察A字梯是否损坏。若无损坏，说明其强度达到要求。（2分）（其它合理的酌情给分）
如下图所示，在A字梯的一边挂上铁砣，逐渐增至5个铁砣，观察A字梯是否倾斜；在A字梯的另一边重复同样的操作。若无倾斜，说明其稳定性达到要求。（2分）（其它合理的酌情给分）
（2）可能损坏的部位为个横杆的两端连接处、梯子左右两边的连接处。
评分标准：指出一处给1分，指出两处给2分。（其它合理的酌情给分）
（3）改进措施为：增大梯子两边撑开的角度，以增加梯子与地面接触的支撑面、降低梯子的重心；
在A字梯两面梯子之间加上稳定的活动连杆，通过改变形状来加强稳定性。
评分标准：提出一条措施给2分，提出两条给3分。（其它合理的酌情给分）
27、（18分）
（1）（10分）
画出图形给2分；有立体感给2分；构思是源自坐标图中两个物品的给2分；
有一定创意的给2分（若创意体现在结构和功能上的，给分；若只是体现在造型上的该项不给分）；文字说明表达清楚的给2分。共10分。
（2）（4分）
只标了1个尺寸且合理规范的给1分；
只标注2个尺寸且合理规范的给2分，若只有1个合理规范则给1分，
标注3个以上（包括总长、总宽、总高）尺寸的至少得2分；标注合理规范的给4分；
有部分合理，部分不合理的给3分。
没有在草图上标出，而用文字叙述尺寸的不给分；
（3）（4分）能用清晰简洁的文字描述用途给2分，描述其特色的给2分；共4分。
只是笼统地用文字描述不给分，例如：美观、颜色好看、稳固等。
第2题图
第3题图
第4题图
第7题图
主视方向　
第9题图
第11题图
第12题图
第15题图
通过
设计VE
加工VE
装配VE
评价
实际制造
通过
不通过
产品
？
不通过
第17、18题图
第20题图
取适当粗细的金属丝
取适当粗细的木料
连接
成型
第24题图
第25题图
（②▲）
电子控制
执行器
（③▲）
被控对象
（ ④▲ ）
被控量
实际温度
给定量
（①▲）
检测装置
（⑤）▲
比较器
评分标准：
主视图2条虚线1条实线，俯视图2条实线，左视图1条虚线（参看左图）。每条线各1分，共6分。
线型或位置画错的不给分。
各个视图中多画线的，在相应视图得分中扣1分。每个视图不得负分。
