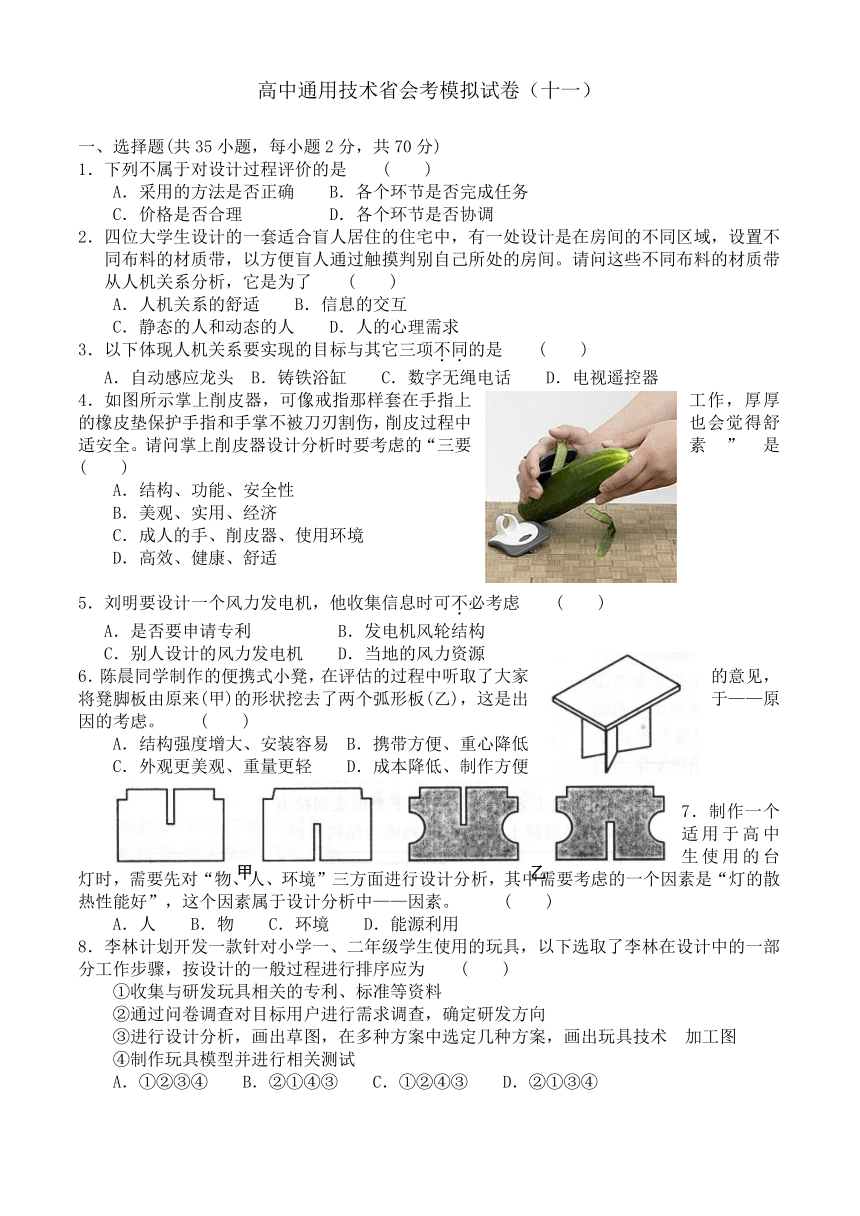

高中通用技术省会考模拟试卷（十一）
一、选择题(共35小题，每小题2分，共70分)
1．下列不属于对设计过程评价的是 ( )
A．采用的方法是否正确 B．各个环节是否完成任务
C．价格是否合理 D．各个环节是否协调
2．四位大学生设计的一套适合盲人居住的住宅中，有一处设计是在房间的不同区域，设置不同布料的材质带，以方便盲人通过触摸判别自己所处的房间。请问这些不同布料的材质带从人机关系分析，它是为了 ( )
A．人机关系的舒适 B．信息的交互
C．静态的人和动态的人 D．人的心理需求
3．以下体现人机关系要实现的目标与其它三项不同的是 ( )
A．自动感应龙头 B．铸铁浴缸 C．数字无绳电话 D．电视遥控器
4．如图所示掌上削皮器，可像戒指那样套在手指上工作，厚厚的橡皮垫保护手指和手掌不被刀刃割伤，削皮过程中也会觉得舒适安全。请问掌上削皮器设计分析时要考虑的“三要素”是( )
A．结构、功能、安全性
B．美观、实用、经济
C．成人的手、削皮器、使用环境
D．高效、健康、舒适
5．刘明要设计一个风力发电机，他收集信息时可不必考虑 ( )
A．是否要申请专利 B．发电机风轮结构
C．别人设计的风力发电机 D．当地的风力资源
6．陈晨同学制作的便携式小凳，在评估的过程中听取了大家的意见，将凳脚板由原来(甲)的形状挖去了两个弧形板(乙)，这是出于——原因的考虑。 ( )
A．结构强度增大、安装容易 B．携带方便、重心降低
C．外观更美观、重量更轻 D．成本降低、制作方便
7．制作一个适用于高中生使用的台灯时，需要先对“物、人、环境”三方面进行设计分析，其中需要考虑的一个因素是“灯的散热性能好”，这个因素属于设计分析中——因素。 ( )
A．人 B．物 C．环境 D．能源利用
8．李林计划开发一款针对小学一、二年级学生使用的玩具，以下选取了李林在设计中的一部分工作步骤，按设计的一般过程进行排序应为 ( )
①收集与研发玩具相关的专利、标准等资料
②通过问卷调查对目标用户进行需求调查，确定研发方向
③进行设计分析，画出草图，在多种方案中选定几种方案，画出玩具技术 加工图
④制作玩具模型并进行相关测试
A．①②③④ B．②①④③ C．①②④③ D．②①③④

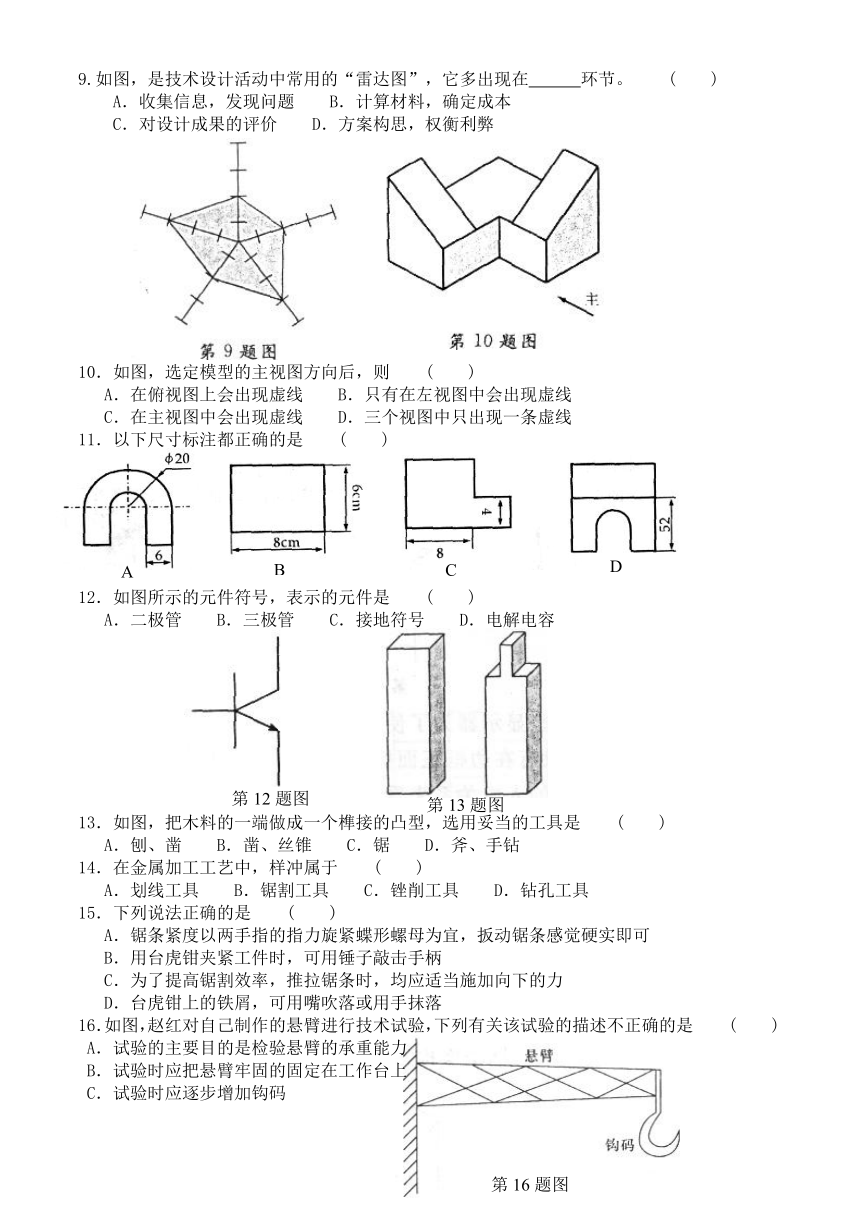

9.如图，是技术设计活动中常用的“雷达图”，它多出现在 环节。 ( )
A．收集信息，发现问题 B．计算材料，确定成本
C．对设计成果的评价 D．方案构思，权衡利弊
10．如图，选定模型的主视图方向后，则 ( )
A．在俯视图上会出现虚线 B．只有在左视图中会出现虚线
C．在主视图中会出现虚线 D．三个视图中只出现一条虚线
11．以下尺寸标注都正确的是 ( )
12．如图所示的元件符号，表示的元件是 ( )
A．二极管 B．三极管 C．接地符号 D．电解电容
13．如图，把木料的一端做成一个榫接的凸型，选用妥当的工具是 ( )
A．刨、凿 B．凿、丝锥 C．锯 D．斧、手钻
14．在金属加工工艺中，样冲属于 ( )
A．划线工具 B．锯割工具 C．锉削工具 D．钻孔工具
15．下列说法正确的是 ( )
A．锯条紧度以两手指的指力旋紧蝶形螺母为宜，扳动锯条感觉硬实即可
B．用台虎钳夹紧工件时，可用锤子敲击手柄
C．为了提高锯割效率，推拉锯条时，均应适当施加向下的力
D．台虎钳上的铁屑，可用嘴吹落或用手抹落
16．如图，赵红对自己制作的悬臂进行技术试验，下列有关该试验的描述不正确的是 ( )
A．试验的主要目的是检验悬臂的承重能力
B．试验时应把悬臂牢固的固定在工作台上
C．试验时应逐步增加钩码

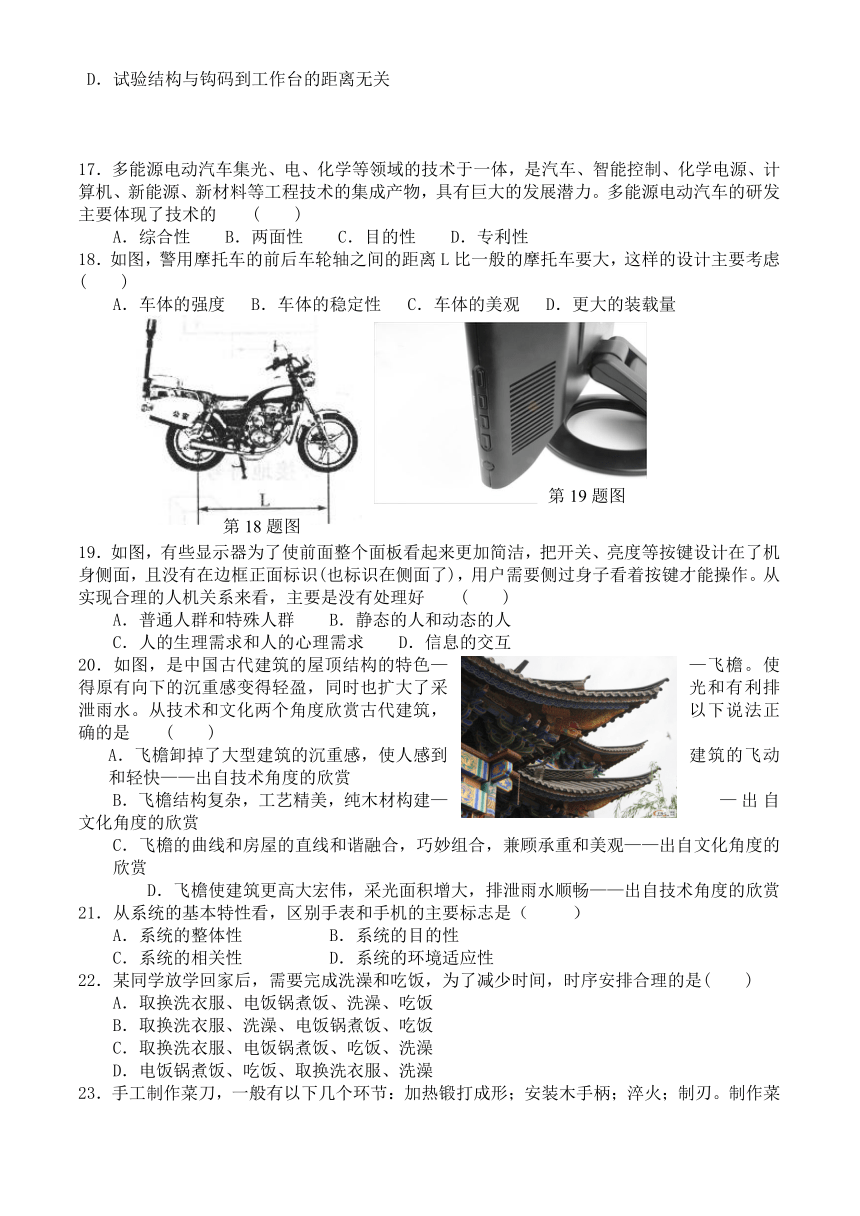

D．试验结构与钩码到工作台的距离无关
17．多能源电动汽车集光、电、化学等领域的技术于一体，是汽车、智能控制、化学电源、计算机、新能源、新材料等工程技术的集成产物，具有巨大的发展潜力。多能源电动汽车的研发主要体现了技术的 ( )
A．综合性 B．两面性 C．目的性 D．专利性
18．如图，警用摩托车的前后车轮轴之间的距离L比一般的摩托车要大，这样的设计主要考虑 ( )
A．车体的强度 B．车体的稳定性 C．车体的美观 D．更大的装载量
19．如图，有些显示器为了使前面整个面板看起来更加简洁，把开关、亮度等按键设计在了机身侧面，且没有在边框正面标识(也标识在侧面了)，用户需要侧过身子看着按键才能操作。从实现合理的人机关系来看，主要是没有处理好 ( )
A．普通人群和特殊人群 B．静态的人和动态的人
C．人的生理需求和人的心理需求 D．信息的交互
20．如图，是中国古代建筑的屋顶结构的特色——飞檐。使得原有向下的沉重感变得轻盈，同时也扩大了采光和有利排泄雨水。从技术和文化两个角度欣赏古代建筑，以下说法正确的是 ( )
A．飞檐卸掉了大型建筑的沉重感，使人感到建筑的飞动和轻快——出自技术角度的欣赏
B．飞檐结构复杂，工艺精美，纯木材构建— —出自文化角度的欣赏
C．飞檐的曲线和房屋的直线和谐融合，巧妙组合，兼顾承重和美观——出自文化角度的欣赏
D．飞檐使建筑更高大宏伟，采光面积增大，排泄雨水顺畅——出自技术角度的欣赏
21．从系统的基本特性看，区别手表和手机的主要标志是（ ）
A．系统的整体性 B．系统的目的性
C．系统的相关性 D．系统的环境适应性
22．某同学放学回家后，需要完成洗澡和吃饭，为了减少时间，时序安排合理的是( )
A．取换洗衣服、电饭锅煮饭、洗澡、吃饭
B．取换洗衣服、洗澡、电饭锅煮饭、吃饭
C．取换洗衣服、电饭锅煮饭、吃饭、洗澡
D．电饭锅煮饭、吃饭、取换洗衣服、洗澡

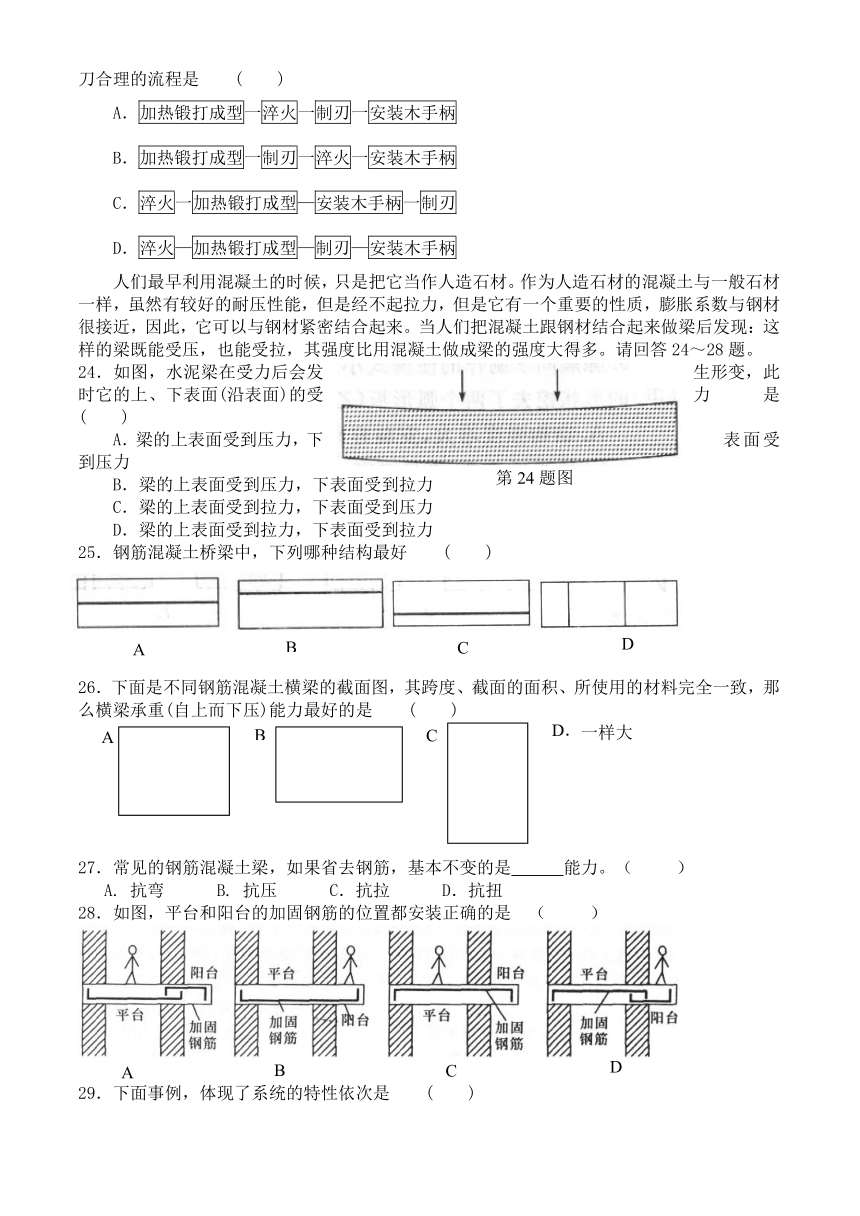

23．手工制作菜刀，一般有以下几个环节：加热锻打成形；安装木手柄；淬火；制刃。制作菜刀合理的流程是 ( )
A．加热锻打成型一淬火一制刃一安装木手柄
B．加热锻打成型一制刃一淬火一安装木手柄
C．淬火一加热锻打成型—安装木手柄一制刃
D．淬火—加热锻打成型—制刃—安装木手柄
人们最早利用混凝土的时候，只是把它当作人造石材。作为人造石材的混凝土与一般石材一样，虽然有较好的耐压性能，但是经不起拉力，但是它有一个重要的性质，膨胀系数与钢材很接近，因此，它可以与钢材紧密结合起来。当人们把混凝土跟钢材结合起来做梁后发现：这样的梁既能受压，也能受拉，其强度比用混凝土做成梁的强度大得多。请回答24～28题。
24．如图，水泥梁在受力后会发生形变，此时它的上、下表面(沿表面)的受力是 ( )
A．梁的上表面受到压力，下 表面受到压力
B．梁的上表面受到压力，下表面受到拉力
C．梁的上表面受到拉力，下表面受到压力
D．梁的上表面受到拉力，下表面受到拉力
25．钢筋混凝土桥梁中，下列哪种结构最好 ( )
26．下面是不同钢筋混凝土横梁的截面图，其跨度、截面的面积、所使用的材料完全一致，那么横梁承重(自上而下压)能力最好的是 ( )
一样大
27．常见的钢筋混凝土梁，如果省去钢筋，基本不变的是 能力。（ ）
A. 抗弯 B. 抗压 C．抗拉 D．抗扭
28．如图，平台和阳台的加固钢筋的位置都安装正确的是 （ ）

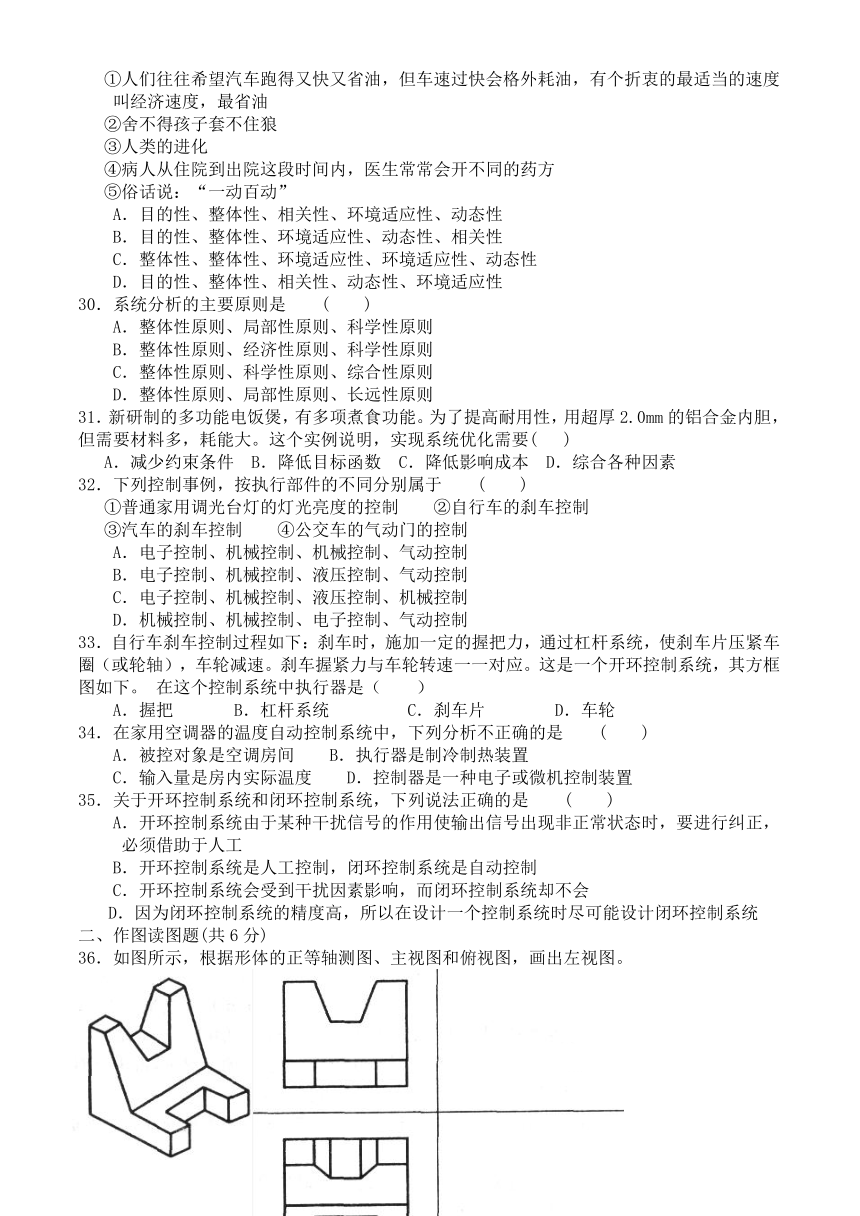

29．下面事例，体现了系统的特性依次是 ( )
①人们往往希望汽车跑得又快又省油，但车速过快会格外耗油，有个折衷的最适当的速度叫经济速度，最省油
②舍不得孩子套不住狼
③人类的进化
④病人从住院到出院这段时间内，医生常常会开不同的药方
⑤俗话说：“一动百动”
A．目的性、整体性、相关性、环境适应性、动态性
B．目的性、整体性、环境适应性、动态性、相关性
C．整体性、整体性、环境适应性、环境适应性、动态性
D．目的性、整体性、相关性、动态性、环境适应性
30．系统分析的主要原则是 ( )
A．整体性原则、局部性原则、科学性原则
B．整体性原则、经济性原则、科学性原则
C．整体性原则、科学性原则、综合性原则
D．整体性原则、局部性原则、长远性原则
31．新研制的多功能电饭煲，有多项煮食功能。为了提高耐用性，用超厚2.0mm的铝合金内胆，但需要材料多，耗能大。这个实例说明，实现系统优化需要( )
A．减少约束条件 B．降低目标函数 C．降低影响成本 D．综合各种因素
32．下列控制事例，按执行部件的不同分别属于 ( )
①普通家用调光台灯的灯光亮度的控制 ②自行车的刹车控制
③汽车的刹车控制 ④公交车的气动门的控制
A．电子控制、机械控制、机械控制、气动控制
B．电子控制、机械控制、液压控制、气动控制
C．电子控制、机械控制、液压控制、机械控制
D．机械控制、机械控制、电子控制、气动控制
33．自行车刹车控制过程如下：刹车时，施加一定的握把力，通过杠杆系统，使刹车片压紧车圈（或轮轴），车轮减速。刹车握紧力与车轮转速一一对应。这是一个开环控制系统，其方框图如下。 在这个控制系统中执行器是（　　）
A．握把 B．杠杆系统 C．刹车片 D．车轮
34．在家用空调器的温度自动控制系统中，下列分析不正确的是 ( )
A．被控对象是空调房间 B．执行器是制冷制热装置
C．输入量是房内实际温度 D．控制器是一种电子或微机控制装置
35．关于开环控制系统和闭环控制系统，下列说法正确的是 ( )
A．开环控制系统由于某种干扰信号的作用使输出信号出现非正常状态时，要进行纠正，必须借助于人工
B．开环控制系统是人工控制，闭环控制系统是自动控制
C．开环控制系统会受到干扰因素影响，而闭环控制系统却不会
D．因为闭环控制系统的精度高，所以在设计一个控制系统时尽可能设计闭环控制系统
二、作图读图题(共6分)
36．如图所示，根据形体的正等轴测图、主视图和俯视图，画出左视图。
三、分析评价题(共2小题，37题6分，38题4分，共10分)
37．如图是抽水马桶水箱的水位自动控制系统：
(1)该控制系统是 ① 控制系统(填开环或闭
环)，系统的控制对象 ② 输入量是 ③ ，
输出量是 ④ ，被控量是 ⑤ ，控制量
是 ⑥ ，主要干扰因素是 ⑦ 。
(2)在横线处补充完整控制系统方框图
38．统一接口手机充电器(简称手机通用充电器)标准从2007年6月14日起正式开始执行，标准确定采用USB的A系列标准(即最通用的USB接口)作为统一充电器及手机充电接口的标准，在手机进网检测中强制执行，解决多年来手机充电器不兼容的问题，该标准的推广实施，我国每年可减少4万吨的电子垃圾，可减少6000万千瓦时以上的电能消耗，每年可以节省材料20亿元人民币。l至2年后，可为消费者省下一笔购机费用，经调查近九成的手机用户对该标准持欢迎态度。
该产品的设计主要体现哪些设计原则，说明理由。
四、技术应用题(共14分)
39．教室的粉笔盒、黑板擦、笔筒杂乱放在讲台上，影响整洁。为了使粉笔盒(长lOOmm 宽65mm高70mm)、黑板擦(长140mm宽58 mm厚20mm)、水晶笔筒(长60mm 宽60 mm高100mm)整齐放置，请以木板为材料设计一个敞开的贮放盒。设计要求：
①大小：可放两盒粉笔(不可叠加)、两个黑板擦、两个水晶笔筒的前提下，占讲台面积尽可能小。
②形状：底部长方形(粉笔盒、黑板擦、水晶笔筒各自放在一起，用木板隔开)，高度适中。
③材料：木板(厚度不计)。
(1)根据设计要求，进行设计分析，构思设计方案，进行方案筛选，确定贮放盒底部长方形长和宽，画出设计草图(不考虑木板的厚度)，并标出底部长方形长、宽的尺寸。
(2)在草图上标出粉笔盒、黑板擦和水晶笔筒的放置位置，对贮放盒设计的特点作必要的文字说明(不超过50字)。
附试卷答案及编写说明：
高中通用技术省会考模拟试卷
答案及编写说明
题号 考试知识条目（章节及内容） 考试要求 标准答案（或简单操作建议）
一、选择题1 设计过程中的评价 b C
2 人机关系在设计中要实现的目标 a B
3 在设计中如何合理运用人机关系 a B
4 设产品设计分析的三个要素 c C
5 设计的一般过程 a A
6 设计的一般过程 a C
7 设计方案的制定 c B
8 设计的一般过程 a D
9 对产品多方面的评价 b C
10 简单形体的三视图 c C
11 简单形体的三视图 c D
12 一般的机械加工图 a B
13 工艺的含义和常用工艺的种类 a C
14 金工常用的工具和设备 a A
15 金工常用的工具和设备 a A
16 简单技术试验的设计与实施 c D
17 技术的目的性、综合性、专利性、两面性、创新性 a A
18 结构的稳定性 b B
19 人机关系在设计中要实现的目标 a D
20 典型结构设计的欣赏与评价 c A
21 系统的基本特性 b B
22 流程分析 c A
23 简单的流程图 c B
24 结构的受力 b B
25 结构的受力 b C
26 结构的受力 b C
27 结构的受力 b B
28 简单结构的设计 c A
29 系统的基本特性 b B
30 系统分析的主要原则 a C
31 分析影响系统优化的因素 c D
32 控制的手段和方法 a B
33 简单开环控制系统的基本组成和工作过程 c B
34 闭环控制系统的基本组成 b C
35 闭环控制系统的工作过程 a A
二、作图读图题36 简单形体的三视图 c
三、分析评价题37 简单的闭环控制系统的方框图 c (1)①闭环②抽水马桶的水箱 ③给定水位 ④实际水位⑤抽水马桶水箱水位的高度 ⑥进水管的水流量(即进水量) ⑦水箱的出水流量(2)
38 设计的一般原则 b 主要原则有：经济原则:每年可以节省材料20亿元人民币，为消费者节省购机费喟。实用原则:手机充电器可以兼容。技术规范原则:采用USB的A系列标准。可持续发展原则:我国每年可减少4万吨的电子垃圾，6000万千瓦时以上的电能消耗。
四、技术应用题39 对产品设计分析，根据设计要求选择合适的材料和标准件 c 贮放盒底部为长方形，其长175 ram；宽150mm(2)网格和抽屉设计能方便清除黑板擦底部粉笔灰；底部总长度增加2mm为了方便拿取。
乙
甲
A
B
C
D
第12题图
第13题图
第16题图
第19题图
第18题图
第24题图
A
B
C
D
D．
C
B
A
A
B
C
D
黑板擦
水晶笔筒
粉笔盒
