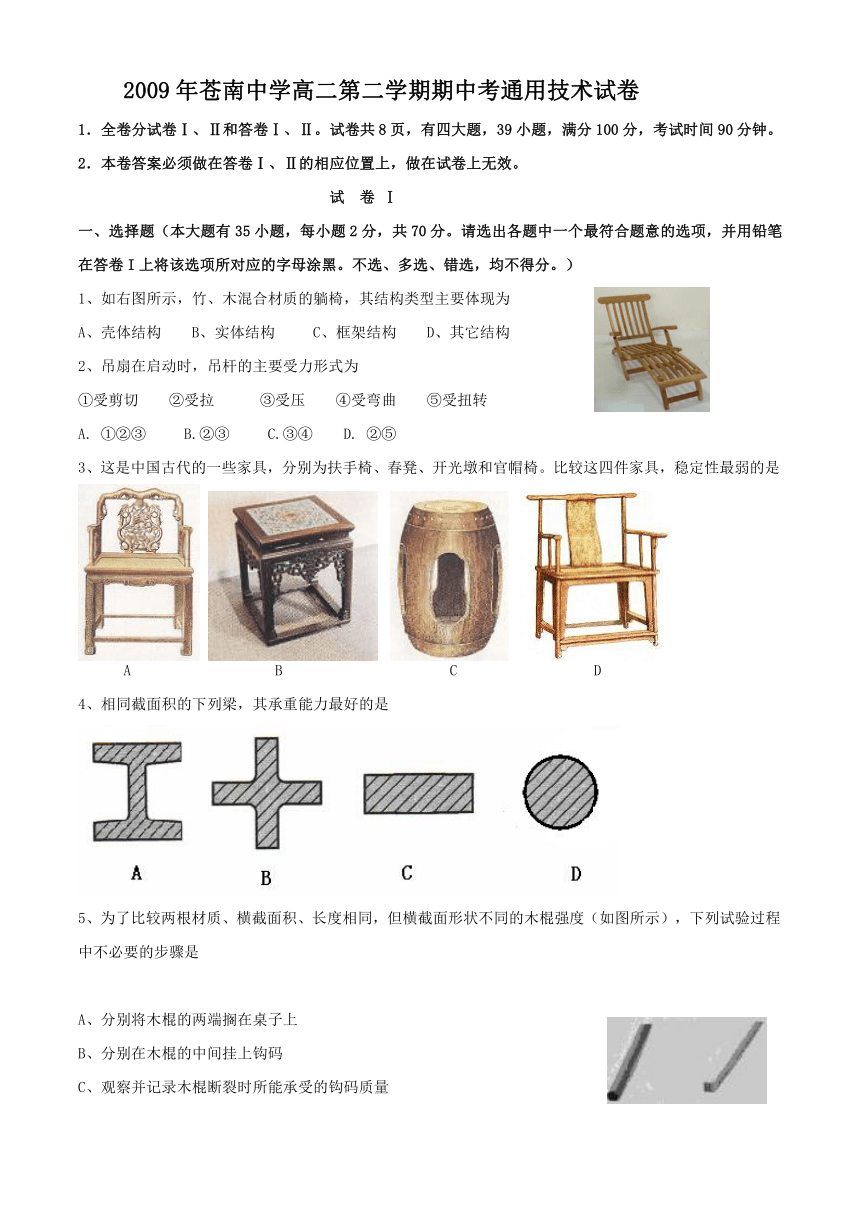

2009年苍南中学高二第二学期期中考通用技术试卷
1．全卷分试卷Ⅰ、Ⅱ和答卷Ⅰ、Ⅱ。试卷共8页，有四大题，39小题，满分100分，考试时间90分钟。
2．本卷答案必须做在答卷Ⅰ、Ⅱ的相应位置上，做在试卷上无效。
试 卷 Ⅰ
一、选择题（本大题有35小题，每小题2分，共70分。请选出各题中一个最符合题意的选项，并用铅笔在答卷I上将该选项所对应的字母涂黑。不选、多选、错选，均不得分。）
1、如右图所示，竹、木混合材质的躺椅，其结构类型主要体现为
A、壳体结构 B、实体结构 C、框架结构 D、其它结构
2、吊扇在启动时，吊杆的主要受力形式为
①受剪切 ②受拉 ③受压 ④受弯曲 ⑤受扭转
A. ①②③ B.②③ C.③④ D. ②⑤
3、这是中国古代的一些家具，分别为扶手椅、春凳、开光墩和官帽椅。比较这四件家具，稳定性最弱的是
A B C D
4、相同截面积的下列梁，其承重能力最好的是
5、为了比较两根材质、横截面积、长度相同，但横截面形状不同的木棍强度（如图所示），下列试验过程中不必要的步骤是
A、分别将木棍的两端搁在桌子上
B、分别在木棍的中间挂上钩码
C、观察并记录木棍断裂时所能承受的钩码质量
D、计算两根木棍所能承受的钩码质量平均值

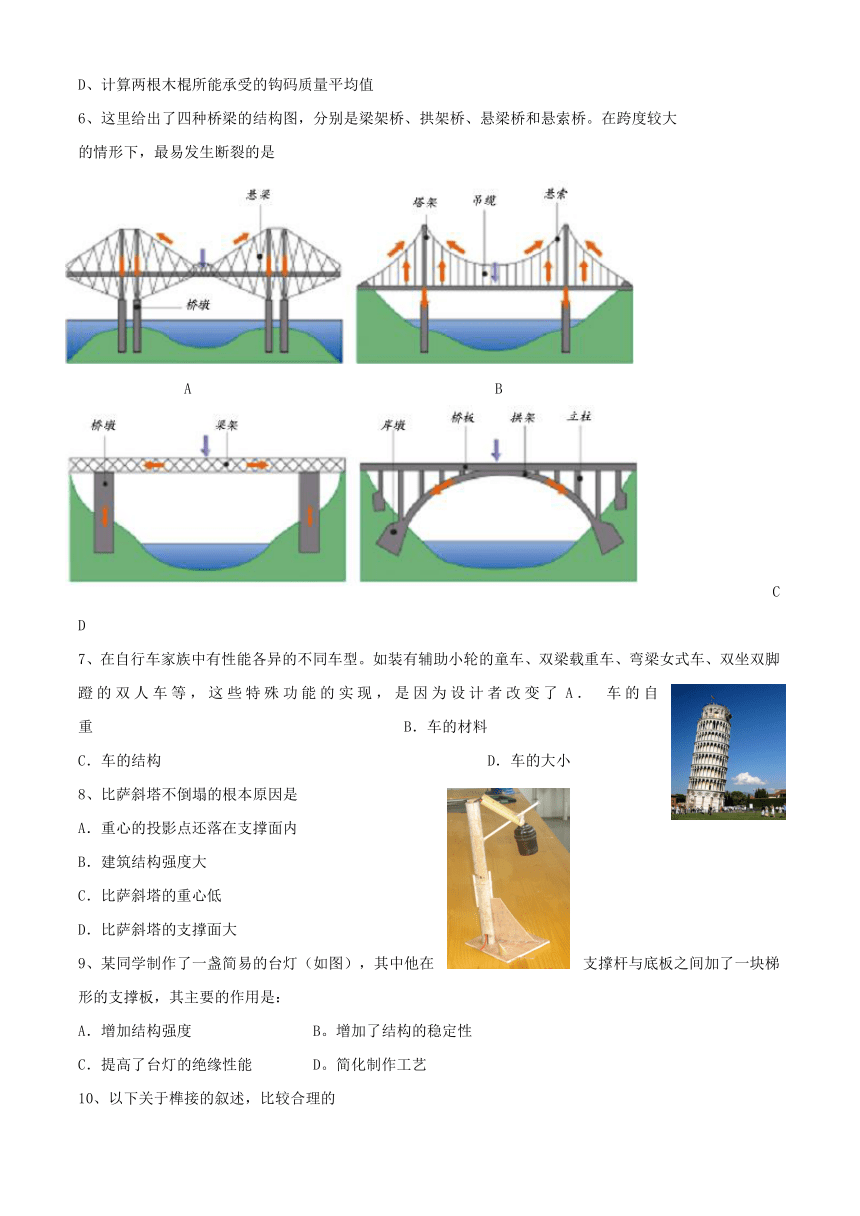

6、这里给出了四种桥梁的结构图，分别是梁架桥、拱架桥、悬梁桥和悬索桥。在跨度较大
的情形下，最易发生断裂的是
A B
C D
7、在自行车家族中有性能各异的不同车型。如装有辅助小轮的童车、双梁载重车、弯梁女式车、双坐双脚蹬的双人车等，这些特殊功能的实现，是因为设计者改变了A． 车的自重 B．车的材料
C．车的结构 D．车的大小
8、比萨斜塔不倒塌的根本原因是
A．重心的投影点还落在支撑面内
B．建筑结构强度大
C．比萨斜塔的重心低
D．比萨斜塔的支撑面大
9、某同学制作了一盏简易的台灯（如图），其中他在支撑杆与底板之间加了一块梯形的支撑板，其主要的作用是：
A．增加结构强度 B。增加了结构的稳定性
C．提高了台灯的绝缘性能 D。简化制作工艺

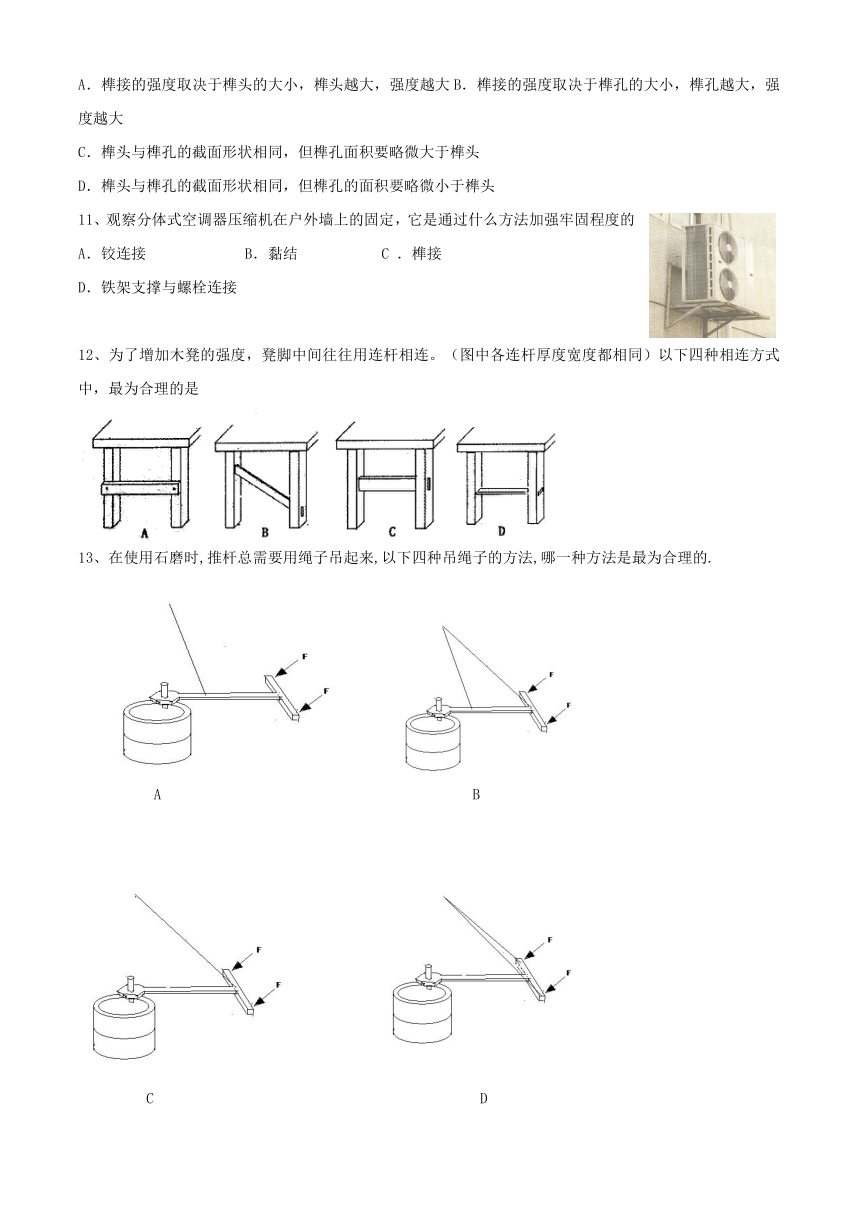

10、以下关于榫接的叙述，比较合理的
A．榫接的强度取决于榫头的大小，榫头越大，强度越大B．榫接的强度取决于榫孔的大小，榫孔越大，强度越大
C．榫头与榫孔的截面形状相同，但榫孔面积要略微大于榫头
D．榫头与榫孔的截面形状相同，但榫孔的面积要略微小于榫头
11、观察分体式空调器压缩机在户外墙上的固定，它是通过什么方法加强牢固程度的
A．铰连接 B．黏结 C ．榫接
D．铁架支撑与螺栓连接
12、为了增加木凳的强度，凳脚中间往往用连杆相连。（图中各连杆厚度宽度都相同）以下四种相连方式中，最为合理的是
13、在使用石磨时,推杆总需要用绳子吊起来,以下四种吊绳子的方法,哪一种方法是最为合理的.
A B
C D

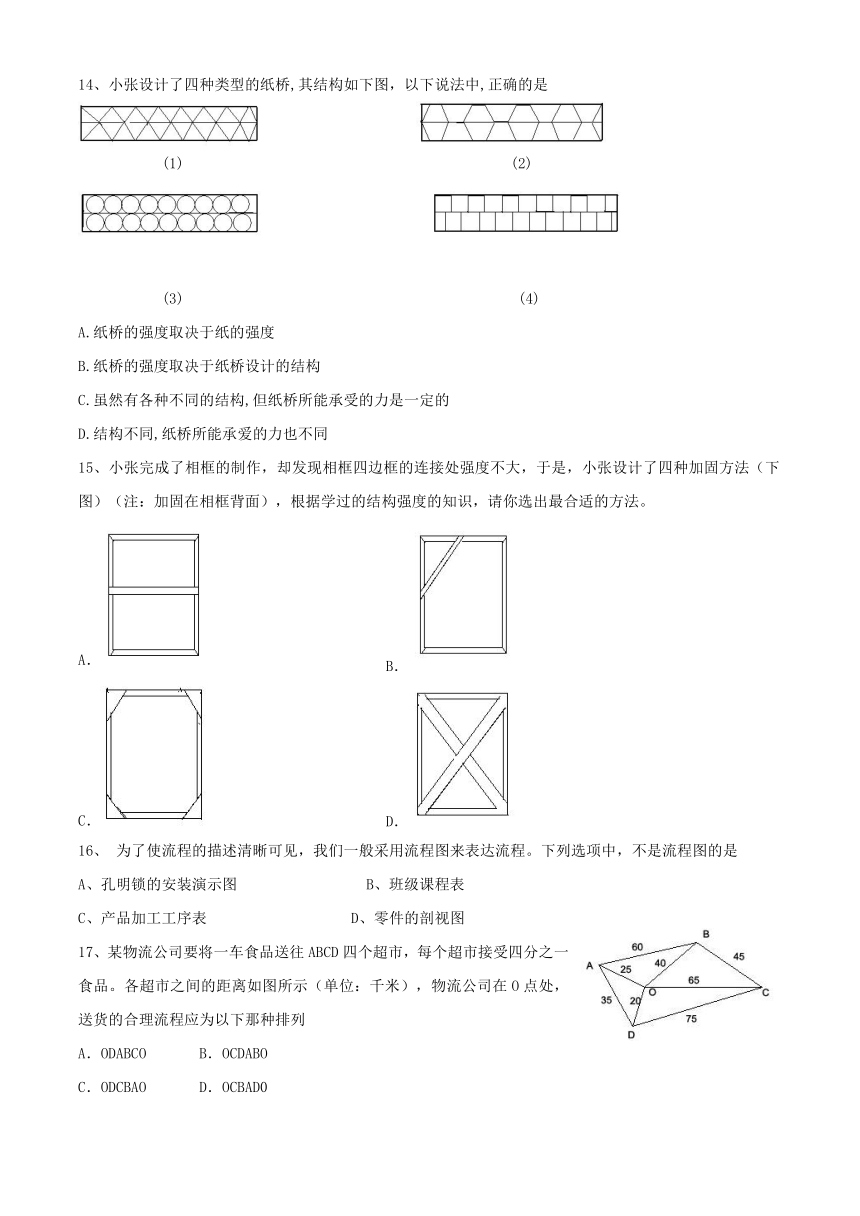

14、小张设计了四种类型的纸桥,其结构如下图，以下说法中,正确的是
(1) (2)
(3) (4)
A.纸桥的强度取决于纸的强度
B.纸桥的强度取决于纸桥设计的结构
C.虽然有各种不同的结构,但纸桥所能承受的力是一定的
D.结构不同,纸桥所能承爱的力也不同
15、小张完成了相框的制作，却发现相框四边框的连接处强度不大，于是，小张设计了四种加固方法（下图）（注：加固在相框背面），根据学过的结构强度的知识，请你选出最合适的方法。
A． B．
C． D．
16、 为了使流程的描述清晰可见，我们一般采用流程图来表达流程。下列选项中，不是流程图的是
A、孔明锁的安装演示图 B、班级课程表
C、产品加工工序表 D、零件的剖视图
17、某物流公司要将一车食品送往ABCD四个超市，每个超市接受四分之一食品。各超市之间的距离如图所示（单位：千米），物流公司在O点处，送货的合理流程应为以下那种排列
A．ODABCO B．OCDABO
C．ODCBAO D．OCBAD0

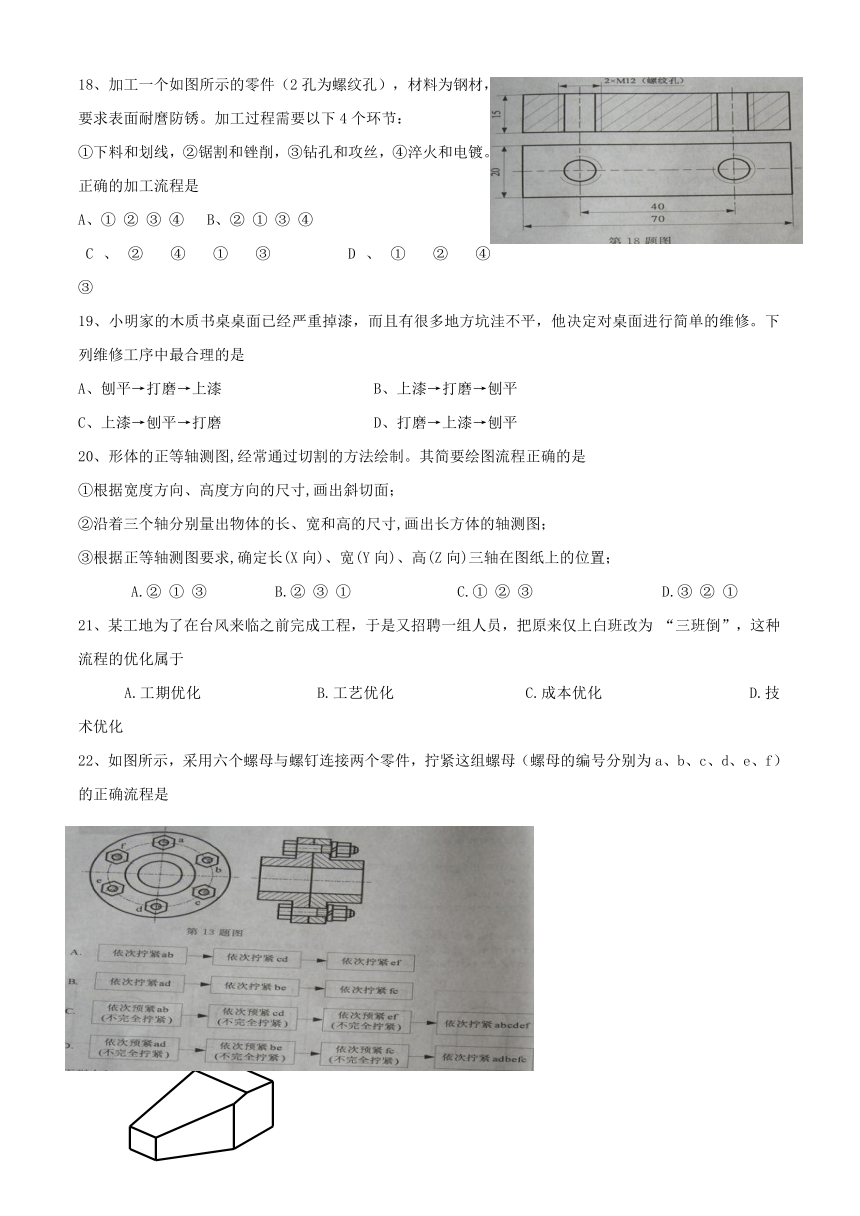

18、加工一个如图所示的零件（2孔为螺纹孔），材料为钢材，要求表面耐麿防锈。加工过程需要以下4个环节：
①下料和划线，②锯割和锉削，③钻孔和攻丝，④淬火和电镀。正确的加工流程是
A、① ② ③ ④ B、② ① ③ ④
C、② ④ ① ③ D、① ② ④ ③
19、小明家的木质书桌桌面已经严重掉漆，而且有很多地方坑洼不平，他决定对桌面进行简单的维修。下列维修工序中最合理的是
A、刨平→打磨→上漆 B、上漆→打磨→刨平
C、上漆→刨平→打磨 D、打磨→上漆→刨平
20、形体的正等轴测图,经常通过切割的方法绘制。其简要绘图流程正确的是
①根据宽度方向、高度方向的尺寸,画出斜切面；
②沿着三个轴分别量出物体的长、宽和高的尺寸,画出长方体的轴测图；
③根据正等轴测图要求,确定长(X向)、宽(Y向)、高(Z向)三轴在图纸上的位置；
A.② ① ③ B.② ③ ① 　 C.① ② ③ D.③ ② ①
21、某工地为了在台风来临之前完成工程，于是又招聘一组人员，把原来仅上白班改为 “三班倒”，这种流程的优化属于
A.工期优化 B.工艺优化 C.成本优化 D.技术优化
22、如图所示，采用六个螺母与螺钉连接两个零件，拧紧这组螺母（螺母的编号分别为a、b、c、d、e、f）的正确流程是









23、下列流程图中的个别时序颠倒而对结果影响不大的是
A．掏出手机—→拨号—→通话—→挂机
B．拿出作业本—→打开课本—→找出钢笔—→写作业
C．双击腾讯QQ→输入QQ账号→输入QQ密码→点击登录→QQ聊天
D．买菜—→洗菜—→烧菜—→吃菜
24、如图所示是某生产线上的焊接机器人，下列关于机器人的使用说法不恰当的是
A、增加了生产成本
B、提高了生产效率
C、提高了产品质量的稳定性
D、降低了工人的劳动强度
25、要进行相框组装流程的设计，首先应做的是
A、画出相框的组装流程图 B、明确设计的要求和目标
C、将相框组装起来 D、确定相框的各组成部分
26、流程设计的步骤：①要明确设计的目的和任务，明确流程所应遵循的内在变化规律；②要分析现有材料、设备、资金、人员、工艺和环境等因素；③列出流程涉及的主要事项，并进行初步的排列；④分析各事项（步骤）之间的先后顺序，合理地安排流程的时序和环节；⑤选择一个合适的表达方式画出流程图，对于有严格时间的时序，要标注时间。设计步骤排序正确的是A．① ② ③ ④ ⑤ B．② ① ③ ④ ⑤
C．⑤ ① ② ④ ③ D．⑤ ② ④ ③ ①
27、远距离输电的流程一：电厂发电—→远距离输送—→用户用电
远距离输电的流程二：电厂发电→升压→远距离输送→降压→用户用电
现实电网在远距离输电时都是采用流程二而不用流程一。这种流程优化的原因的说法，最主要的是
A.减小远距架线困难 B.节省线材 C.减少电能损失 D.电压升高后电流流动的快
28、流程广泛存在于人们的生活和生活活动之中。下列对流程的表述错误的是
A.有些流程的时序是可以颠倒的，不可颠倒的时序往往反映了事物的内在规律
B.一个流程中的环节，不同的人可能有不同的分法，而且有时可以再分解为更小的环节
C.不同行业的流程设计应考虑的基本因素往往也不相同
D.流程优化的目的其实主要是为了节约时间
29、李林计划开发一款针对小学一、二年级学生使用的玩具，以下选取了李林在设计中的一部分工作步骤，请你按设计的一般过程进行排序
①收集与研发玩具相关的专利、标准等资料
②通过问卷调查对目标用户进行需求调查，确定研发方向
③进行设计分析，画出草图，在多种方案中选定几种方案，画出玩具技术加工图
④制作玩具模型并进行相关测试
Ａ．①②③④ 　Ｂ．②①④③
Ｃ．①②④③ 　Ｄ．②①③④
30、用一段已经下料的等边角钢（如图甲所示）、木条、自工木螺钉，加工一个简易的搁物支架（如图乙所示），制作过程的主要操作有：①锯、装支撑木条；②用台钻钻孔；③划线；④锯割角钢并弯曲。正确的操作流程为
A．④③①② B．④③②① C．③②①④ D．③②④①
31、小张原先为自己制作一只台灯设计了一个制作流程图（图一），后来，由于又有同学参加这项工作，于是，小张对原来流程进行优化（图二）。通过小张的流程优化，能够有效的实现
A．提高台灯的制作质量
B．缩短完成制作的时间
C．制作成本有所下降
D．制作技术含量大大提高
32、一种高档轿车的底盘能根据道路的情况自动升降，当行驶在平坦的公路上时，能够降到最低，以降低重心，提高高速行驶时的稳定性，当行驶到路况较差的路面时，底盘能自动升高，以保证汽车底盘不与路面碰撞。这种特性表明该轿车具有良好的
A．整体性 B．相关性 C．环境适应性 D．动态性
33、2007年10月24日，我国自行研制的“嫦娥一号”飞天。“嫦娥一号”和运载火箭共有几百万个零部件，把这些零部件按照一定的结构组合在一起就构成了性能优异的航天器。这主要体现了系统的
A．动态性 B．目的性 C．整体性 D．相关性34、2008年初我国南方遭遇百年一遇的雪灾，由于高压输电线和铁塔上积了大量冰冻，部分强度不大的铁塔被压垮，从而导致大批铁塔相继倒塌，造成大面积停电。从系统的角度理解，下列说法中不恰当的是
A．部分铁塔的倒塌影响了输电系统的整体功能
B．该输电系统的相关性是造成这种损失的原因之一
C．该输电系统的目的性不明确
D．该输电系统的环境适应性不好
35、“木桶理论”认为，木桶的盛水量取决于最短的那一块木板的长度，用系统的观点解释，最恰当的是
A．系统整体的功能是各组成要素（部分）所没有的
B．系统的某一要素（部分）的功能缺陷会影响系统整体功能的发挥
C．系统是一个整体，它不是各个要素（部分）的简单相加
D．系统功能大于各要素（部分）功能之和
试 卷 Ⅱ
请将本卷的答案用蓝、黑墨水钢笔或圆珠笔写在答卷Ⅱ上。
二、分析评价题（本题共6小题，共20分）
36、如图所示为残障(坐轮椅)人专用卫生间的设计示意图。图中的拉手采用四只膨胀螺钉固定在墙体上，要求拉手在980N的水平拉力(与墙体垂直)作用下，拉手与墙体的连接不发生松动。 但经试验后发现拉手与墙体的连接发生松动，请在下列选项中选择能够增强连接强度的措施，并把选项序号填写在“▲”处。
①增加拉手安装板的厚度； ②增加拉手安装板的面积；
③选用更长的膨胀螺钉； ④选用直径更大的膨胀螺钉。
能够增强连接强度的措施是 ▲、 ▲。
37、如图所示是某厂家生产的塑料凳，很多顾客反映凳脚强度不足，容易变形或断裂。针对这个问题，请根据所学的结构方面知识，就提高凳脚强度给厂家提三点合理的建议。
38、因临时工作需要，小黄要在窗门边的横木条下安装一盏白炽灯用于照明，电线已经绕在横木条上（如图甲所示）。图乙、图丙是工具和材料，图丁是常规连接的灯座和电线。
小黄设计“电线接上灯座”的部分操作流程图如下，请你在答卷Ⅱ虚线框内将操作流程图补充完整。
39、某公司配送中心原来的商品配送流程图如下:
后来，该公司配送中心对配送流程进行了优化，实现零库存配送。优化后的流程图如下：
根据上面文字材料，完成下列各题，在有“ ▲ ”处填上相应内容。
（1）由于该公司配送中心减少了 ① ▲ 环节，因此节省了存放空间；采用了 ② ▲ ，从而大大节省了人力。
（2）在优化后的配送流程中，最先需要配送需求信息的环节是 ▲ (请选择一个选项，填
写序号) A．自动分捡 B．自动打包 C．自动贴标签 D．送货
40、如图所示的挖掘机是建筑、采矿等行业常用的机械设备，某挖掘机生产企业为了提高产品的竞争力，对挖掘机的动力系统、行走系统、挖掘系统、控制系统等进行了全面分析，应用计算机技术对关键零部件进行了分析和优化，从产品设计、加工工艺、生产管理等方面提出了以下改进措施：
①优化零部件的加工工艺，提高生产效率；
②改进行走系统，适应不同的作业环境；
③增加锤头、抓斗等配件，拓展使用功能；
④加强生产管理，提高零部件结构，节省材料，减轻重量；
⑤驾驶室安装空调，改善操作人员的工作环境。
请对生产厂家关系挖掘机的系统分析以及提出的改进措施进行分析，回答以下问题：
(1) 生产厂家对挖掘机产品的分析体现了系统分析的 ▲ 原则、 ▲ 原则、▲ 原则；
(2) 以降低生产成本为优化目标的改进措施是(在“ ▲ ”处填写合适措施的编号)
▲ 、 ▲ 、 ▲ 。
41、某城市为了提升其形象，将公交车站牌与其他影音设备结合，组成智能化公交车站信息装置，如图所示，该装置中采取了以下优化措施：①配备液晶电视；②配备公交车位置和到站时间的动态显示装置；③采用36伏安全电压；④减小站牌尺寸；⑤站牌上设置相应的肓文；⑥配备语音播报装置；⑦安装太阳能电池；⑧外壳采用圆角设计。请对公交车站信息装置的优化措施进行分析，回答以下问题：（在“_________”处填上合适措施的编号）
(1)以安全为目标的优化措施是：__________、__________。
(2)以提高信息交互效率为目标的优化措施是：________、______ 、_________、_________。
三、技术运用题（共10分）
42、请以木材为材料为自己设计一个多功能笔筒，设计要求：
　　A．笔筒尺寸：长度≤300mm，宽度≤200mm，高度≤110mm；至少可容纳20只笔；
　　B．稳定性：放满钢笔，不翻倒。
　　（1）画出设计草图（应体现长、宽、高和连接方式，可用文字说明）。
　　（2）根据草图，说出设计的多功能笔筒的三个特点。
　　（3）试将下列的加工流程图补充完整。
　　 ……
2009年苍南中学高二第二学期期中考通用技术答题卷Ⅱ
36、
37、 ；
；
。
38、
39、 (1) 、 (2)
40、（1） 、 、 （2）
41、（1） （2）
42、（1）画出设计草图（应体现长、宽、高和连接方式，可用文字说明）
（2）适宜学生使用的多功能笔筒，其特点有：
① ；
② ；
③ 。
（3）加工流程图：
答案
1-----35CDBAD CCAAD DCDDC DAAAD ADBAB
ACDDD BCCCB
图甲
图乙
图丙
图丁
断开电源
剥 线
拧开灯座盖
……
拧上灯座盖
