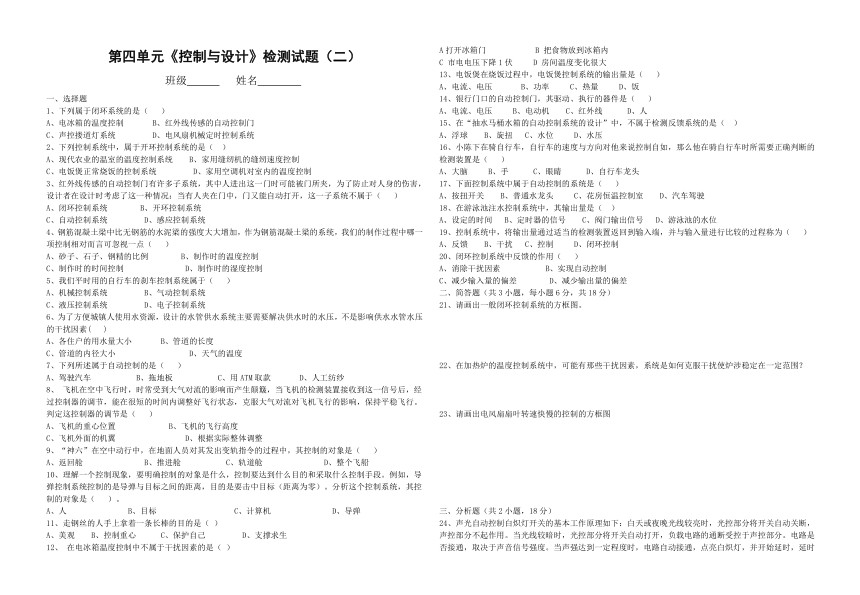

第四单元《控制与设计》检测试题（二）
班级 姓名
一、选择题
1、下列属于闭环系统的是（ ）
A、电冰箱的温度控制 B、红外线传感的自动控制门
C、声控搂道灯系统 D、电风扇机械定时控制系统
2、下列控制系统中，属于开环控制系统的是（ ）
A、现代农业的温室的温度控制系统 B、家用缝纫机的缝纫速度控制
C、电饭煲正常烧饭的控制系统 D、家用空调机对室内的温度控制
3、红外线传感的自动控制门有许多子系统，其中人进出这一门时可能被门所夹，为了防止对人身的伤害，设计者在设计时考虑了这一种情况：当有人夹在门中，门又能自动打开，这一子系统不属于（ ）
A、闭环控制系统 B、开环控制系统
C、自动控制系统 D、感应控制系统
4、钢筋混凝土梁中比无钢筋的水泥梁的强度大大增加，作为钢筋混凝土梁的系统，我们的制作过程中哪一项控制相对而言可忽视一点（ ）
A、砂子、石子、钢精的比例 B、制作时的温度控制
C、制作时的时间控制 D、制作时的湿度控制
5、我们平时用的自行车的刹车控制系统属于（ ）
A、机械控制系统 B、气动控制系统
C、液压控制系统 D、电子控制系统
6、为了方便城镇人使用水资源，设计的水管供水系统主要需要解决供水时的水压，不是影响供水水管水压的干扰因素( )
A、各住户的用水量大小 B、管道的长度
C、管道的内径大小 D、天气的温度
7、下列所述属于自动控制的是（ ）
A、驾驶汽车 B、拖地板 C、用ATM取款 D、人工纺纱
8、 飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。判定这控制器的调节是（ ）
A、飞机的重心位置 B、飞机的飞行高度
C、飞机外面的机翼 D、根据实际整体调整
9、“神六”在空中动行中，在地面人员对其发出变轨指令的过程中，其控制的对象是（ ）
A、返回舱 B、推进舱 C、轨道舱 D、整个飞船
10、理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。例如，导弹控制系统控制的是导弹与目标之间的距离，目的是要击中目标（距离为零）。分析这个控制系统，其控制的对象是（ ）。
A、人 B、目标 C、计算机 D、导弹
11、走钢丝的人手上拿着一条长棒的目的是（ ）
A、美观 B、控制重心 C、保护自己 D、支撑求生
12、 在电冰箱温度控制中不属于干扰因素的是（ ）
A打开冰箱门 B 把食物放到冰箱内
C 市电电压下降1伏 D 房间温度变化很大
13、电饭煲在烧饭过程中，电饭煲控制系统的输出量是（ ）
A、电流、电压 B、功率 C、热量 D、饭
14、银行门口的自动控制门，其驱动、执行的器件是（ ）
A、电流、电压 B、电动机 C、红外线 D、人
15、在“抽水马桶水箱的自动控制系统的设计”中，不属于检测反馈系统的是（ ）
A、浮球 B、旋扭 C、水位 D、水压
16、小陈下在骑自行车，自行车的速度与方向对他来说控制自如，那么他在骑自行车时所需要正确判断的检测装置是（ ）
A、大脑 B、手 C、眼睛 D、自行车龙头
17、下面控制系统中属于自动控制的系统是（ ）
A、按扭开关 B、普通水龙头 C、花房恒温控制室 D、汽车驾驶
18、在游泳池注水控制系统中，其输出量是（ ）
A、设定的时间 B、定时器的信号 C、阀门输出信号 D、游泳池的水位
19、控制系统中，将输出量通过适当的检测装置返回到输入端，并与输入量进行比较的过程称为（ ）
A、反馈 B、干扰 C、控制 D、闭环控制
20、闭环控制系统中反馈的作用（ ）
A、消除干扰因素 B、实现自动控制
C、减少输入量的偏差 D、减少输出量的偏差
二、简答题（共3小题，每小题6分，共18分）
21、请画出一般闭环控制系统的方框图。
22、在加热炉的温度控制系统中，可能有那些干扰因素，系统是如何克服干扰使炉涉稳定在一定范围？
23、请画出电风扇扇叶转速快慢的控制的方框图
三、分析题（共2小题，18分）
24、声光自动控制白炽灯开关的基本工作原理如下：白天或夜晚光线较亮时，光控部分将开关自动关断，声控部分不起作用。当光线较暗时，光控部分将开关自动打开，负载电路的通断受控于声控部分。电路是否接通，取决于声音信号强度。当声强达到一定程度时，电路自动接通，点亮白炽灯，并开始延时，延时时间到，开关自动关断，等待下一次声音信号触发。这样，通过对环境声光信号的检测与处理，完成电路通断的自动开关控制。请根据以上分析，画出声控灯的控制方框图。
25、根据消防要求，仓库、图书馆等都需要安装火灾自动报警控制系统，如有火灾发生，感应探测器能检测到发生火灾时室内浓烈的烟雾，从而报警。
（1）请画出火灾自动报警控制系统工作过程的方框图。
（2）指出方框图内各环节的具体内容。
（3）说出输入量、输出量、控制量。
四、设计题（共24分）
26、如图所示是水箱液位控制系统，当水箱出水量大时,水位下降浮子下沉，带动活塞偏离进水口位置，此时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。试回答以下问题：
（1）该控制系统是开环控制还是闭环控制？
（2）该控制系统的输入量和输出量分别是什么？
（3）该控制系统中浮子起什么作用？
（4）画出控制系统的框图。
命题者：赵国仁（第二高中）
