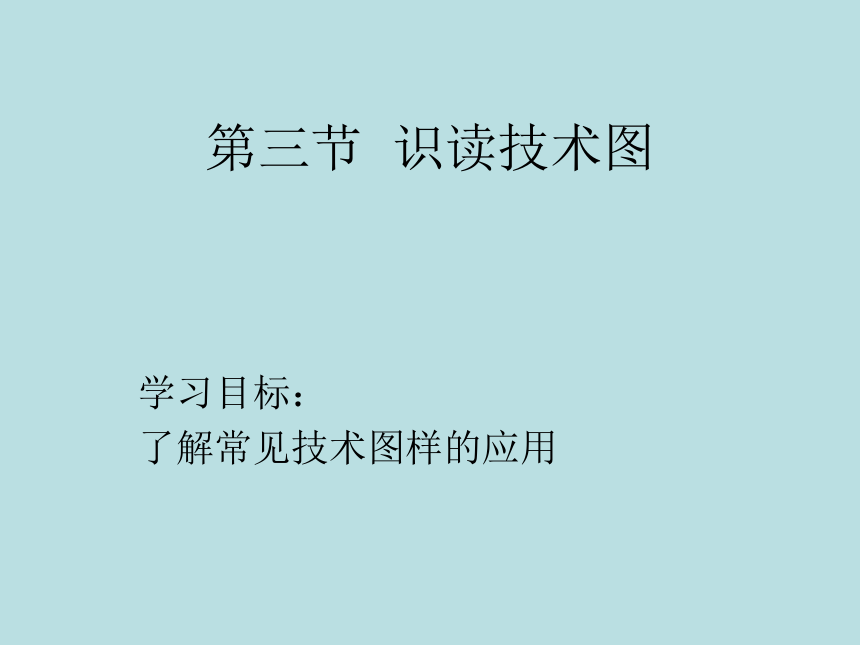

第三节 识读技术图
学习目标：
了解常见技术图样的应用

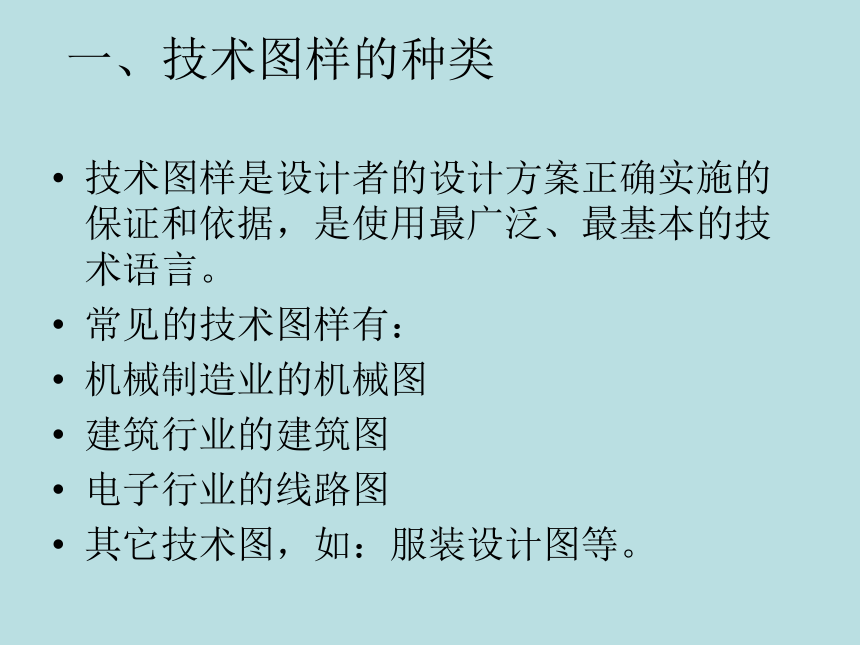

一、技术图样的种类
技术图样是设计者的设计方案正确实施的保证和依据，是使用最广泛、最基本的技术语言。
常见的技术图样有：
机械制造业的机械图
建筑行业的建筑图
电子行业的线路图
其它技术图，如：服装设计图等。

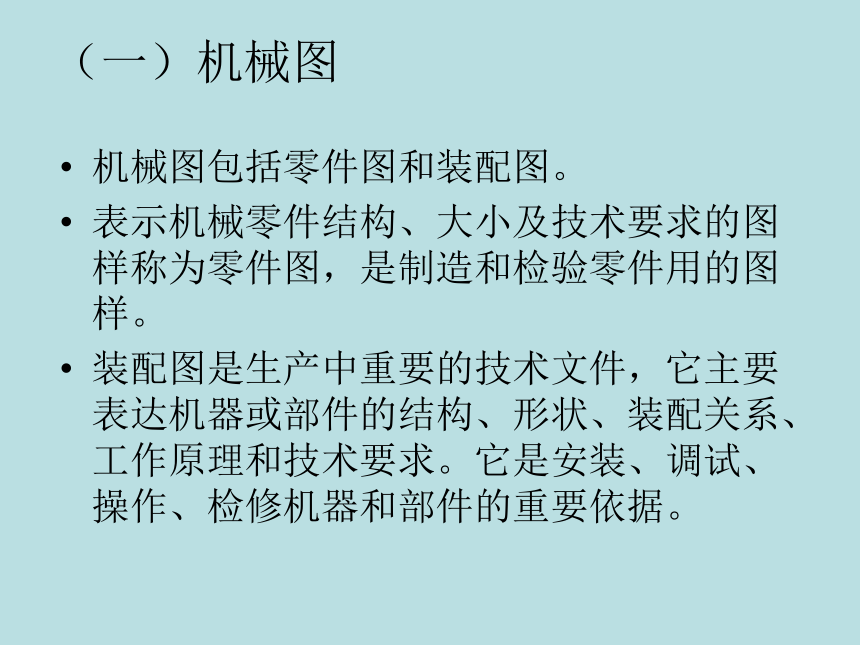

（一）机械图
机械图包括零件图和装配图。

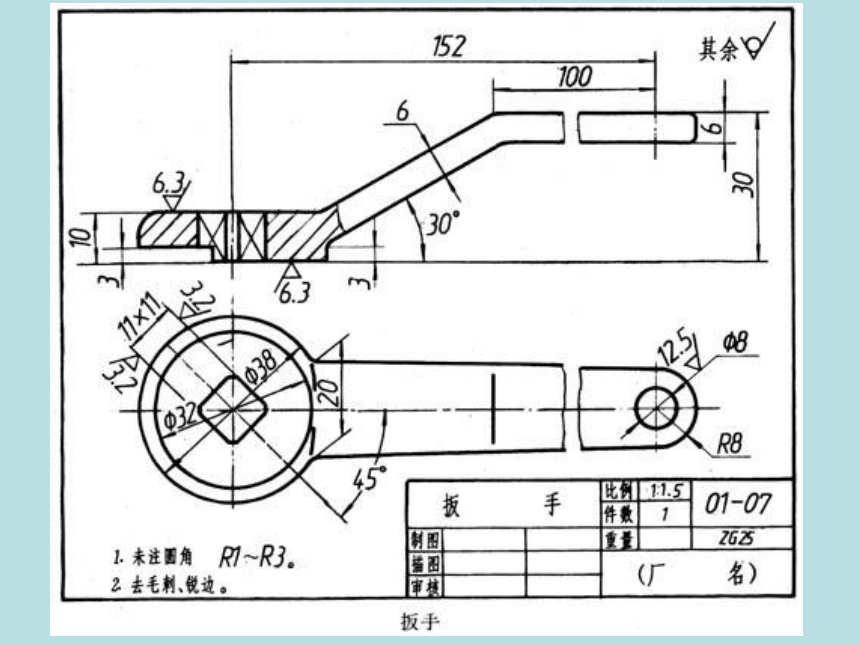

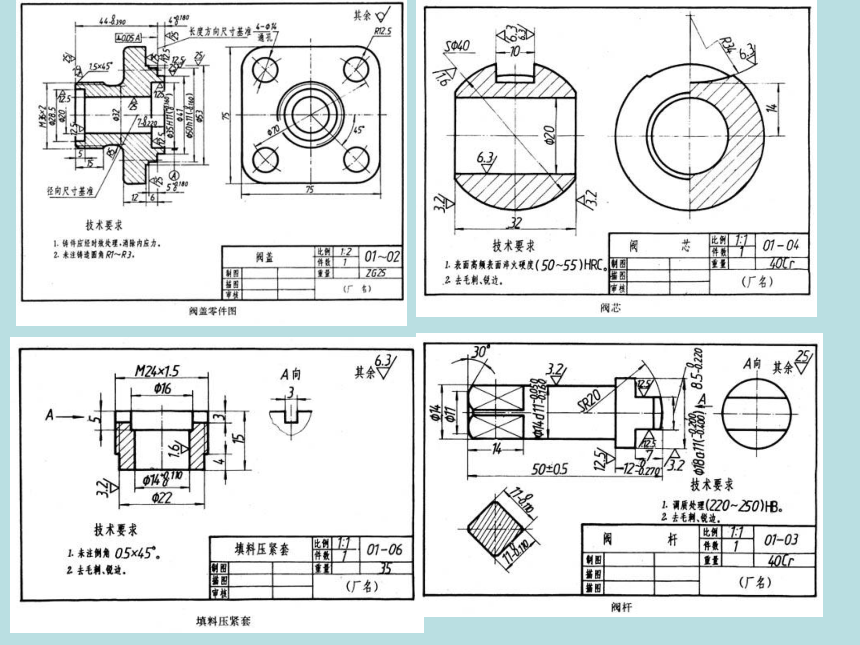

表示机械零件结构、大小及技术要求的图样称为零件图，是制造和检验零件用的图样。

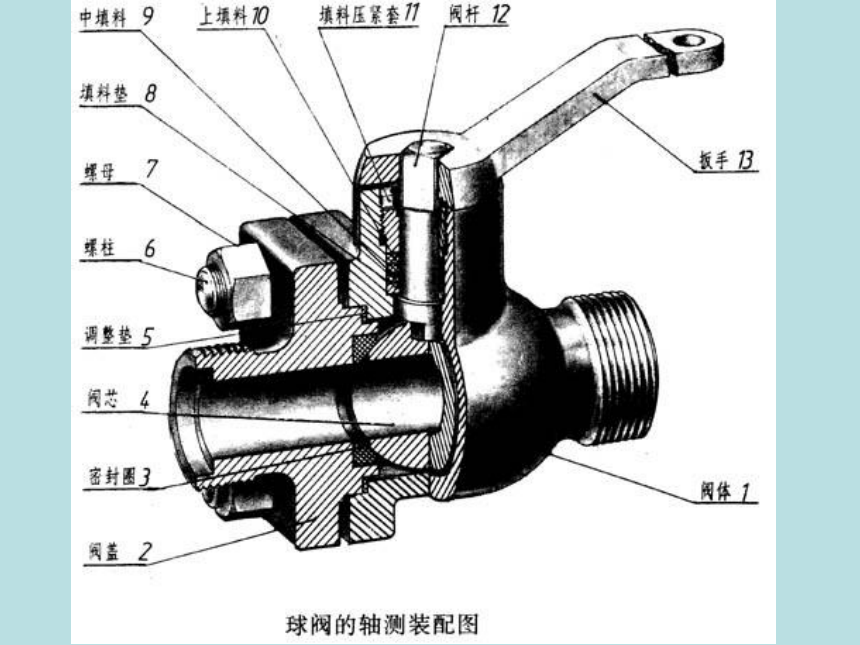

装配图是生产中重要的技术文件，它主要表达机器或部件的结构、形状、装配关系、工作原理和技术要求。它是安装、调试、操作、检修机器和部件的重要依据。

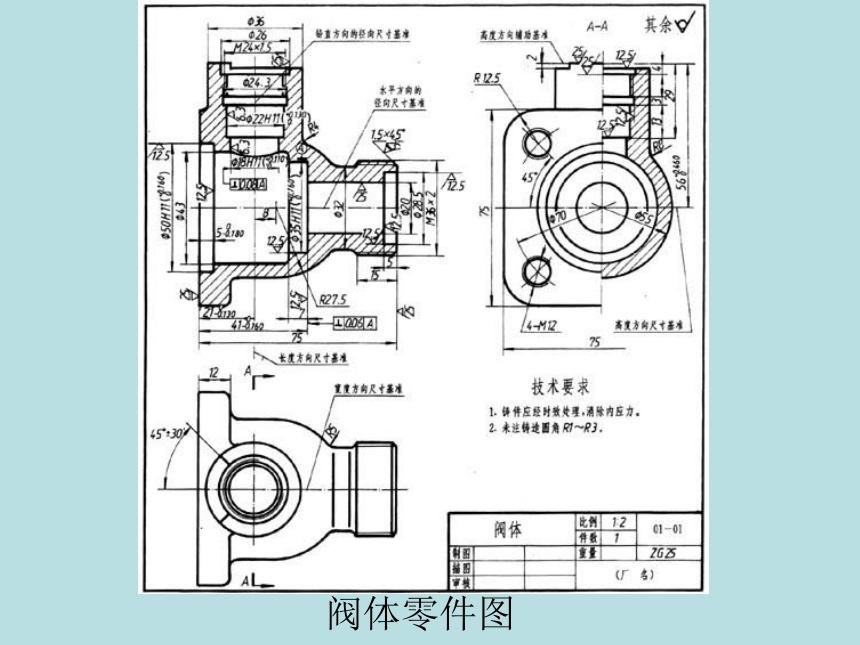

阀体零件图

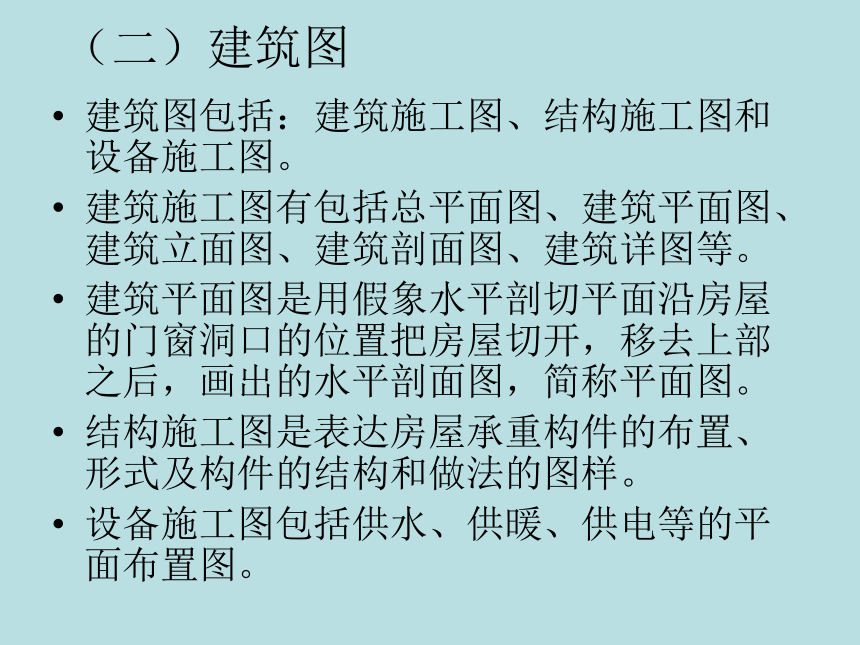

（二）建筑图
建筑图包括：建筑施工图、结构施工图和设备施工图。

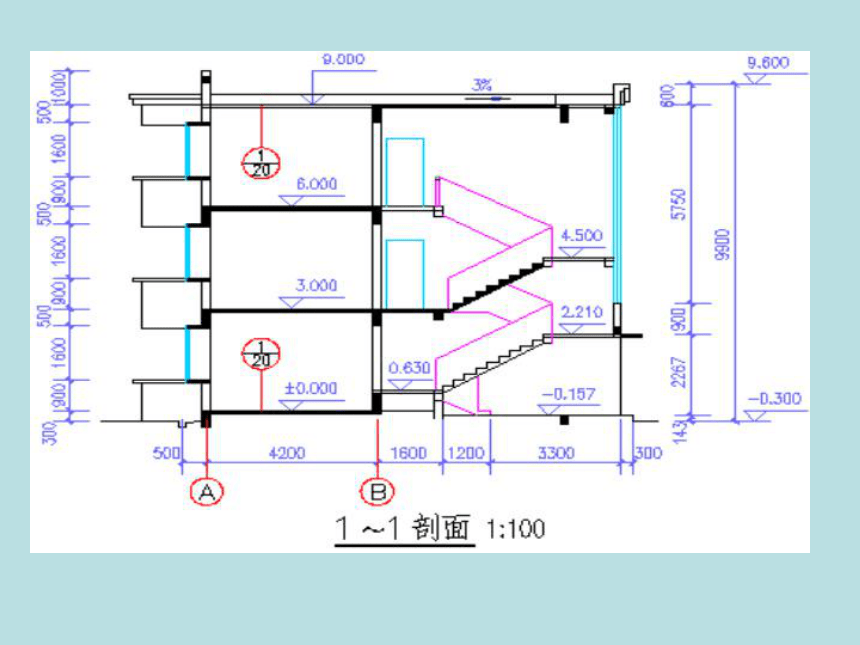

建筑施工图有包括总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图等。
建筑平面图是用假象水平剖切平面沿房屋的门窗洞口的位置把房屋切开，移去上部之后，画出的水平剖面图，简称平面图。
结构施工图是表达房屋承重构件的布置、形式及构件的结构和做法的图样。
设备施工图包括供水、供暖、供电等的平面布置图。
（三）线路图
线路图是指导电子产品生产的技术图样，包括系统图、框图、电路图、接线图、逻辑图、印刷板图、说明书用图等。
电子强光手电桶线路图
（四）服装结构制图
服装结构制图是以图线、符号及标注尺寸等作为技术语言的，在制图或读图时，都要参照国家标准。
二、识读机械加工图基础
三视图是表达物体机构和尺寸的一种基本方法。
为了完整、清晰、简便地表达出物体的内外形状，国家标准中规定了视图、剖视图、断面图和其他各种规定画法等多种图样的表达方法。
（一）视图
视图分为基本视图、向视图、局部视图和斜视图，主要用于表达机件的外形。
向视图是可以自由配置的基本视图。为了便于读图，应在向视图的上方用大写拉丁字母标出该向视图的名称，且在相应的视图附近用箭头指明投射方向，并注上同样的字母。
将物体的某一部分向基本投影面投射所得的视图称为局部视图。它适于表达机件的细节结构。
（二）剖视图
（1）定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为~.
（2）剖切面的特征：
(1)包含内部结构如孔、槽的轴线，或物体的对称面；
(2)平行于相应的投影面
（3）剖视图可分为全剖视图、半剖视图和局部剖视图三种。
（三）断面图
假想用剖切面将机件的某处切断，仅画出断面的图形，称为断面图。断面上要画出剖面线。
（四）规定画法
对于轴以及机件上的筋、轮辐和薄壁等结构，当剖切面沿纵向剖切时，规定在这些结构的截断面上不画剖面符号，但必须用粗实线将它与邻接部分分开。
对于较长的机件，当沿长度方向的形状一致或按一定规律变化时，可将其断开缩短绘制，但尺寸仍要按机件的实际长度标注。
