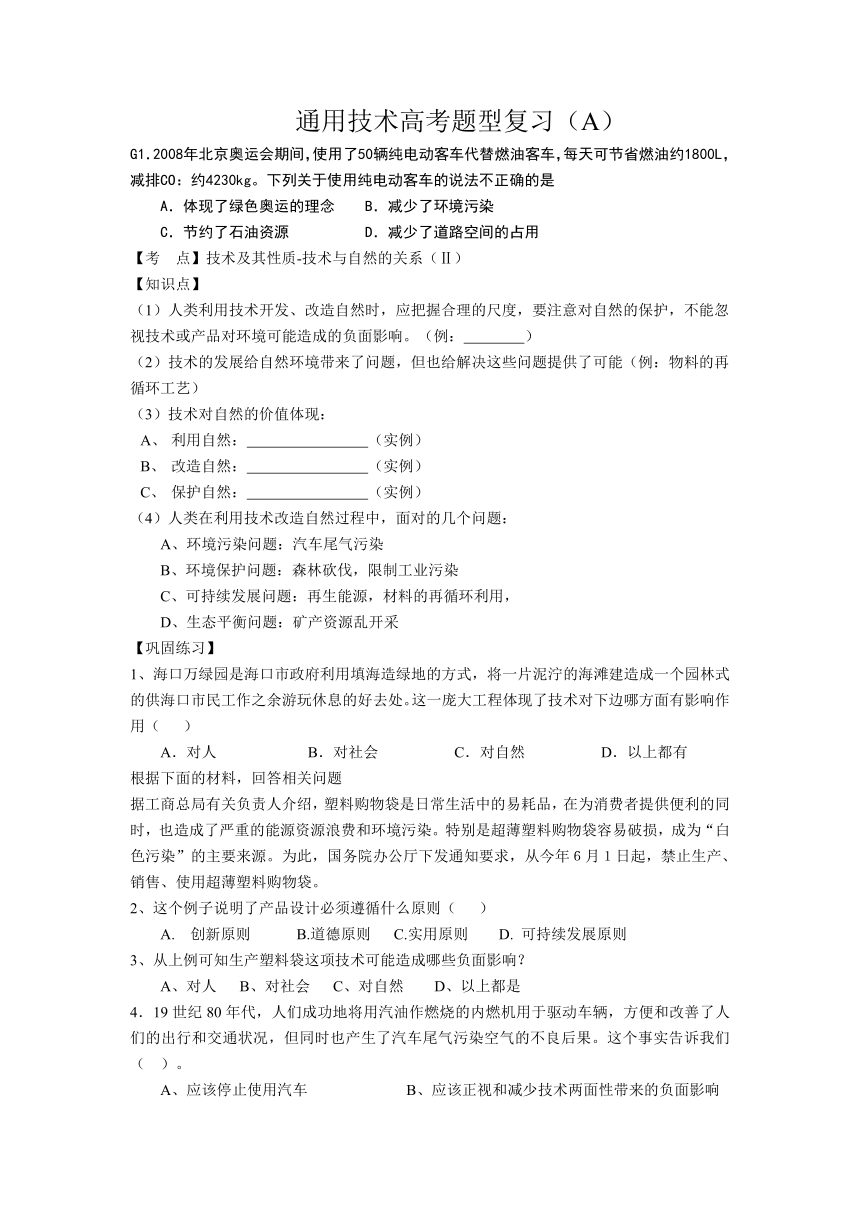

通用技术高考题型复习（A）
G1．2008年北京奥运会期间，使用了50辆纯电动客车代替燃油客车，每天可节省燃油约1800L，减排CO：约4230kg。下列关于使用纯电动客车的说法不正确的是
A．体现了绿色奥运的理念 B．减少了环境污染
C．节约了石油资源 D．减少了道路空间的占用
【考 点】技术及其性质-技术与自然的关系（Ⅱ）
【知识点】
（1）人类利用技术开发、改造自然时，应把握合理的尺度，要注意对自然的保护，不能忽视技术或产品对环境可能造成的负面影响。（例： ）
（2）技术的发展给自然环境带来了问题，但也给解决这些问题提供了可能（例：物料的再循环工艺）
（3）技术对自然的价值体现：
利用自然： （实例）
改造自然： （实例）
保护自然： （实例）
（4）人类在利用技术改造自然过程中，面对的几个问题：
A、环境污染问题：汽车尾气污染
B、环境保护问题：森林砍伐，限制工业污染
C、可持续发展问题：再生能源，材料的再循环利用，
D、生态平衡问题：矿产资源乱开采
【巩固练习】
1、海口万绿园是海口市政府利用填海造绿地的方式，将一片泥泞的海滩建造成一个园林式的供海口市民工作之余游玩休息的好去处。这一庞大工程体现了技术对下边哪方面有影响作用（ ）
A．对人 B．对社会 C．对自然 D．以上都有
根据下面的材料，回答相关问题
据工商总局有关负责人介绍，塑料购物袋是日常生活中的易耗品，在为消费者提供便利的同时，也造成了严重的能源资源浪费和环境污染。特别是超薄塑料购物袋容易破损，成为“白色污染”的主要来源。为此，国务院办公厅下发通知要求，从今年６月１日起，禁止生产、销售、使用超薄塑料购物袋。
2、这个例子说明了产品设计必须遵循什么原则（ ）
A. 创新原则 B.道德原则 C.实用原则 D. 可持续发展原则
3、从上例可知生产塑料袋这项技术可能造成哪些负面影响？
A、对人 B、对社会 C、对自然 D、以上都是
4．19世纪80年代，人们成功地将用汽油作燃烧的内燃机用于驱动车辆，方便和改善了人们的出行和交通状况，但同时也产生了汽车尾气污染空气的不良后果。这个事实告诉我们（ ）。
A、应该停止使用汽车 B、应该正视和减少技术两面性带来的负面影响
C、当初就不应该发明内燃机 D、应该重新使用蒸气机驱动车辆

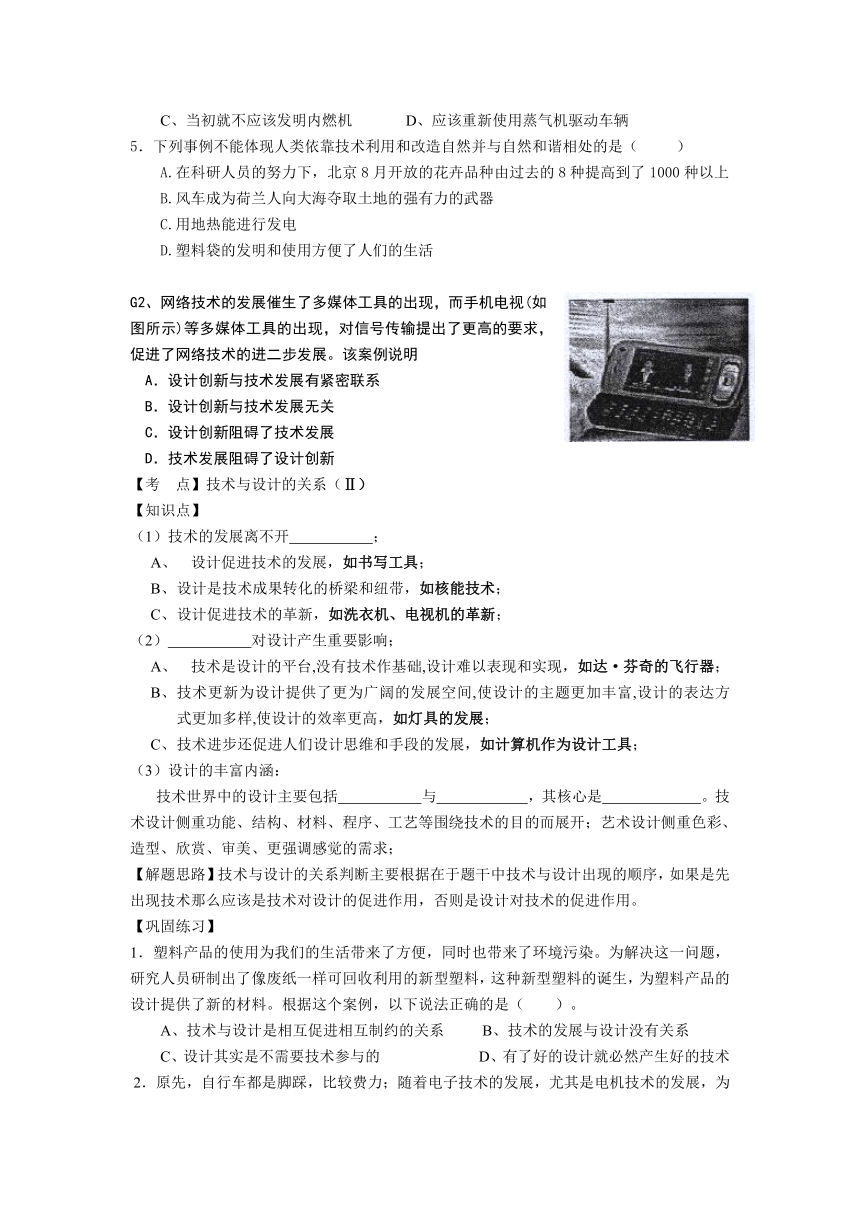

5．下列事例不能体现人类依靠技术利用和改造自然并与自然和谐相处的是（ ）
A.在科研人员的努力下，北京8月开放的花卉品种由过去的8种提高到了1000种以上
B.风车成为荷兰人向大海夺取土地的强有力的武器
C.用地热能进行发电
D.塑料袋的发明和使用方便了人们的生活
G2、网络技术的发展催生了多媒体工具的出现，而手机电视(如图所示)等多媒体工具的出现，对信号传输提出了更高的要求，促进了网络技术的进二步发展。该案例说明
A．设计创新与技术发展有紧密联系
B．设计创新与技术发展无关
C．设计创新阻碍了技术发展
D．技术发展阻碍了设计创新
【考 点】技术与设计的关系（Ⅱ）
【知识点】
（1）技术的发展离不开 ；
设计促进技术的发展，如书写工具；
设计是技术成果转化的桥梁和纽带，如核能技术；
设计促进技术的革新，如洗衣机、电视机的革新；
（2） 对设计产生重要影响；
技术是设计的平台,没有技术作基础,设计难以表现和实现，如达·芬奇的飞行器；
技术更新为设计提供了更为广阔的发展空间,使设计的主题更加丰富,设计的表达方式更加多样,使设计的效率更高，如灯具的发展；
技术进步还促进人们设计思维和手段的发展，如计算机作为设计工具；
（3）设计的丰富内涵：
技术世界中的设计主要包括 与 ，其核心是 。技术设计侧重功能、结构、材料、程序、工艺等围绕技术的目的而展开；艺术设计侧重色彩、造型、欣赏、审美、更强调感觉的需求；
【解题思路】技术与设计的关系判断主要根据在于题干中技术与设计出现的顺序，如果是先出现技术那么应该是技术对设计的促进作用，否则是设计对技术的促进作用。
【巩固练习】
1．塑料产品的使用为我们的生活带来了方便，同时也带来了环境污染。为解决这一问题，研究人员研制出了像废纸一样可回收利用的新型塑料，这种新型塑料的诞生，为塑料产品的设计提供了新的材料。根据这个案例，以下说法正确的是（ ）。
A、技术与设计是相互促进相互制约的关系 B、技术的发展与设计没有关系
C、设计其实是不需要技术参与的 D、有了好的设计就必然产生好的技术

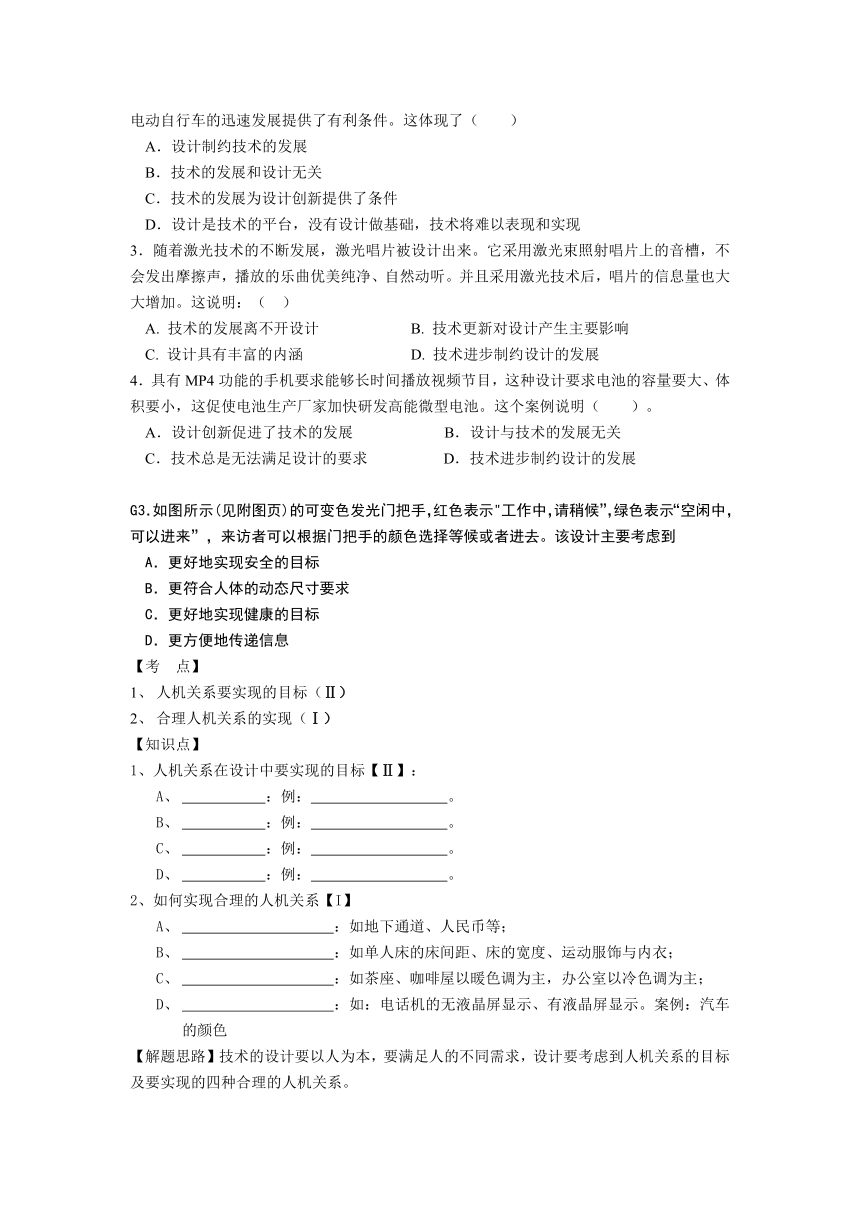

2．原先，自行车都是脚踩，比较费力；随着电子技术的发展，尤其是电机技术的发展，为电动自行车的迅速发展提供了有利条件。这体现了（ ）
A．设计制约技术的发展
B．技术的发展和设计无关
C．技术的发展为设计创新提供了条件
D．设计是技术的平台，没有设计做基础，技术将难以表现和实现
3．随着激光技术的不断发展，激光唱片被设计出来。它采用激光束照射唱片上的音槽，不会发出摩擦声，播放的乐曲优美纯净、自然动听。并且采用激光技术后，唱片的信息量也大大增加。这说明：（ ）
A. 技术的发展离不开设计 B. 技术更新对设计产生主要影响
C. 设计具有丰富的内涵 D. 技术进步制约设计的发展
4．具有MP4功能的手机要求能够长时间播放视频节目，这种设计要求电池的容量要大、体积要小，这促使电池生产厂家加快研发高能微型电池。这个案例说明（ ）。
A．设计创新促进了技术的发展 B．设计与技术的发展无关
C．技术总是无法满足设计的要求 D．技术进步制约设计的发展
G3．如图所示(见附图页)的可变色发光门把手，红色表示"工作中，请稍候”，绿色表示“空闲中，可以进来”，来访者可以根据门把手的颜色选择等候或者进去。该设计主要考虑到
A．更好地实现安全的目标
B．更符合人体的动态尺寸要求
C．更好地实现健康的目标
D．更方便地传递信息
【考 点】
人机关系要实现的目标（Ⅱ）
合理人机关系的实现（Ⅰ）
【知识点】
1、人机关系在设计中要实现的目标【Ⅱ】：
：例： 。
：例： 。
：例： 。
：例： 。
2、如何实现合理的人机关系【I】
：如地下通道、人民币等；
：如单人床的床间距、床的宽度、运动服饰与内衣；
：如茶座、咖啡屋以暖色调为主，办公室以冷色调为主；
：如：电话机的无液晶屏显示、有液晶屏显示。案例：汽车的颜色
【解题思路】技术的设计要以人为本，要满足人的不同需求，设计要考虑到人机关系的目标及要实现的四种合理的人机关系。

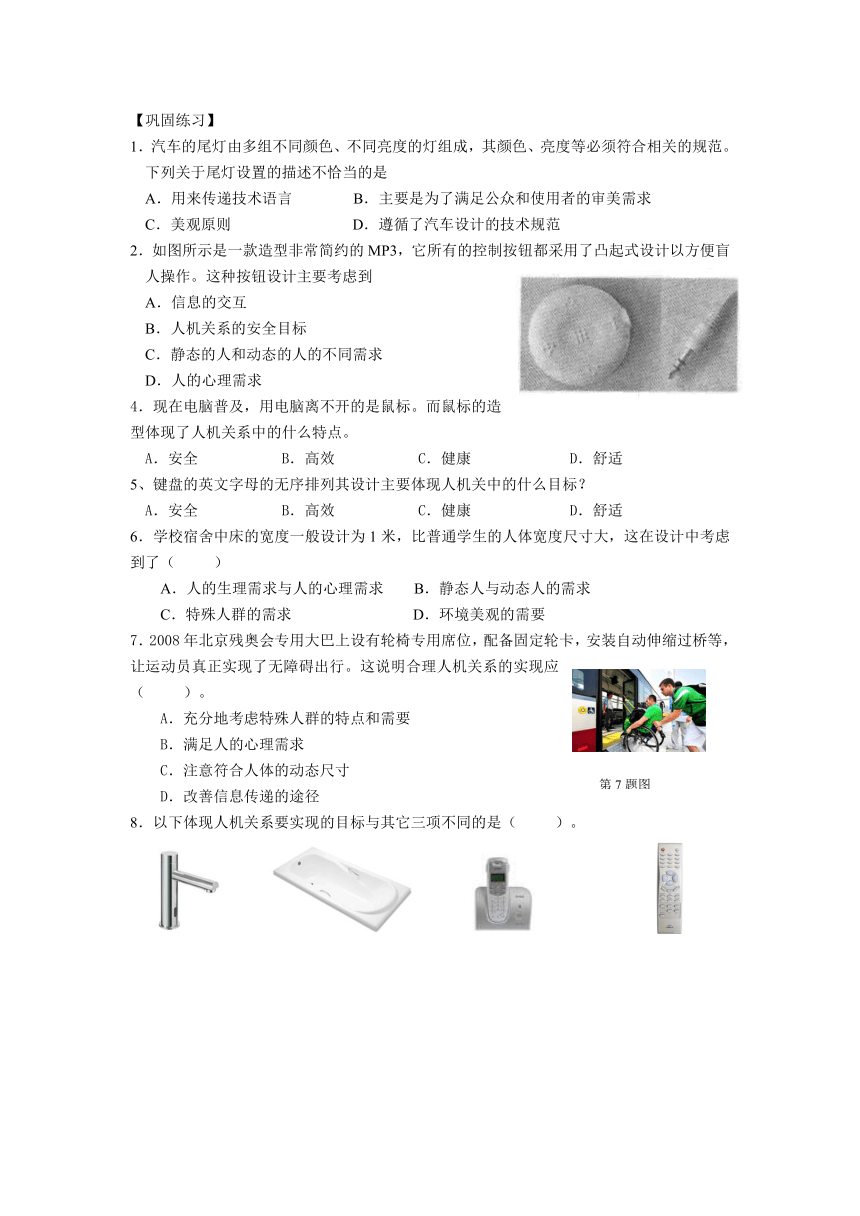

【巩固练习】
1．汽车的尾灯由多组不同颜色、不同亮度的灯组成，其颜色、亮度等必须符合相关的规范。下列关于尾灯设置的描述不恰当的是
A．用来传递技术语言 B．主要是为了满足公众和使用者的审美需求
C．美观原则 D．遵循了汽车设计的技术规范
2．如图所示是一款造型非常简约的MP3，它所有的控制按钮都采用了凸起式设计以方便盲人操作。这种按钮设计主要考虑到
A．信息的交互
B．人机关系的安全目标
C．静态的人和动态的人的不同需求
D．人的心理需求
4．现在电脑普及，用电脑离不开的是鼠标。而鼠标的造型体现了人机关系中的什么特点。
A．安全 B．高效 C．健康 D．舒适
5、键盘的英文字母的无序排列其设计主要体现人机关中的什么目标？
A．安全 B．高效 C．健康 D．舒适
6．学校宿舍中床的宽度一般设计为1米，比普通学生的人体宽度尺寸大，这在设计中考虑到了（ ）
A．人的生理需求与人的心理需求 B．静态人与动态人的需求
C．特殊人群的需求 D．环境美观的需要
7．2008年北京残奥会专用大巴上设有轮椅专用席位，配备固定轮卡，安装自动伸缩过桥等，让运动员真正实现了无障碍出行。这说明合理人机关系的实现应（ ）。
A．充分地考虑特殊人群的特点和需要　
B．满足人的心理需求
C．注意符合人体的动态尺寸　　　　　　
D．改善信息传递的途径
8．以下体现人机关系要实现的目标与其它三项不同的是（ ）。

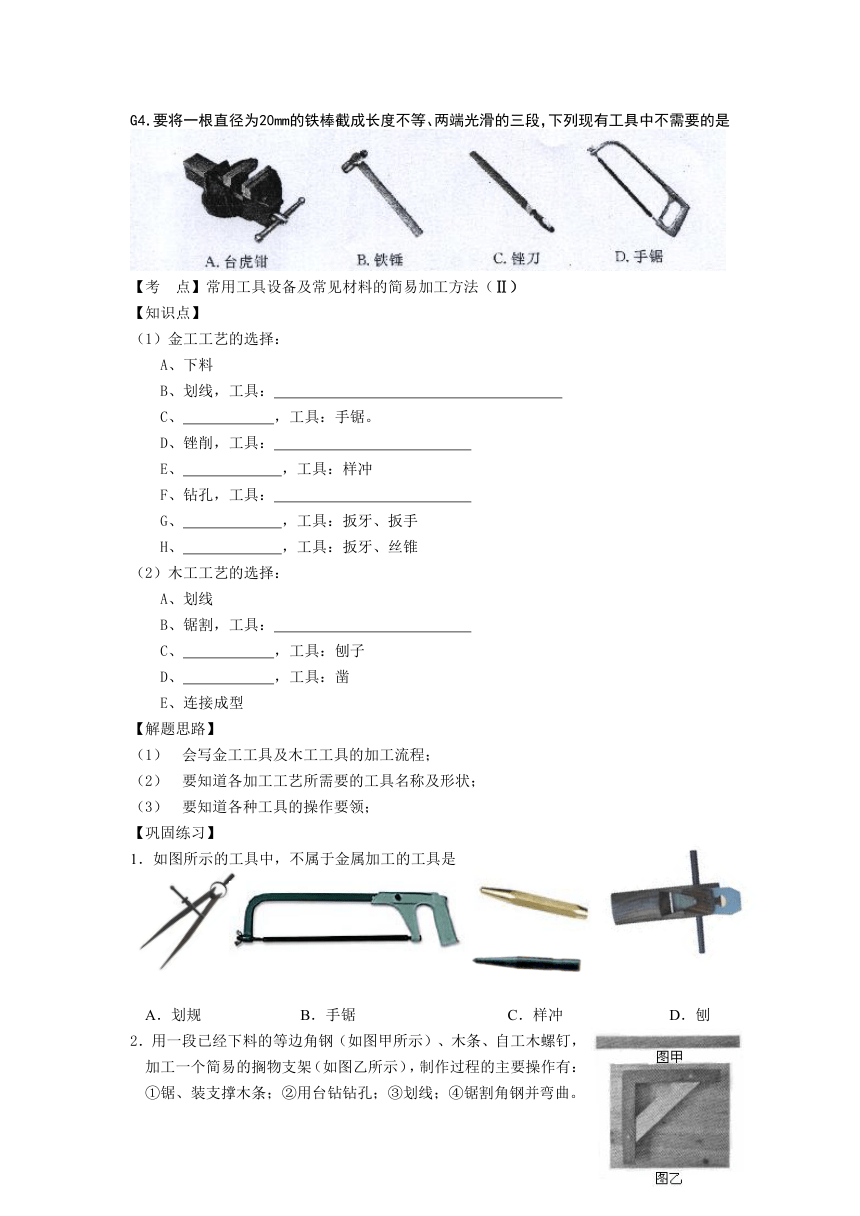

G4．要将一根直径为20mm的铁棒截成长度不等、两端光滑的三段，下列现有工具中不需要的是
【考 点】常用工具设备及常见材料的简易加工方法（Ⅱ）
【知识点】
（1）金工工艺的选择：
A、下料
B、划线，工具：
C、 ，工具：手锯。
D、锉削，工具：
E、 ，工具：样冲
F、钻孔，工具：
G、 ，工具：扳牙、扳手
H、 ，工具：扳牙、丝锥
（2）木工工艺的选择：
A、划线
B、锯割，工具：
C、 ，工具：刨子
D、 ，工具：凿
E、连接成型
【解题思路】
会写金工工具及木工工具的加工流程；
要知道各加工工艺所需要的工具名称及形状；
要知道各种工具的操作要领；
【巩固练习】
1．如图所示的工具中，不属于金属加工的工具是
A．划规 B．手锯 C．样冲 D．刨
2．用一段已经下料的等边角钢（如图甲所示）、木条、自工木螺钉，加工一个简易的搁物支架（如图乙所示），制作过程的主要操作有：①锯、装支撑木条；②用台钻钻孔；③划线；④锯割角钢并弯曲。正确的操作流程为
A．④③①② B．④③②① C．③②①④ D．③②④①
3、假如他们选择用铝材做手柄，现要在手柄上面钻一个孔，合理的工艺是
①划线 ②在机床上夹紧铝材 ③钻孔 ④冲眼
A、①②③④ B、①④②③ C、②①③④ D、②①④③
5、在对小铁锤的锤柄进行加工时，不需要用到的加工工具是（ ）
A、板牙 B、扳手 C、台钻 D、锉刀
6、将铁质椅子（如图所示）的靠背拆除变为凳子，合理的加工方法是（ ）
A．锯割加上锉削 B．凿削加上锉削
C．钻孔加上锯割 D．钻孔加上锉削
7、下列工具安装或使用错误的是（ ）
A B
C D
8．关于以下的操作要领中正确的表述是（　　）
A．划线的一般步骤是：划基准线、划轮廓线、划尺寸线、冲眼；
B．推锯加压，回拉不加压；锯程要足够长；
C．在推锉过程中，左手的施压要由小变大；
D．在钻孔操作过程中，要带手套和防护眼操作；
通用技术高考题型复习（B）
G5．某厂家将锅的长手柄设计成可拆卸式(见附图页)，以减小包装体积，节省运输空间。该可拆卸式手柄的设计体现了设计的
A．经济原则 B．美观原则 c．技术规范原则 D．道德原则
【考 点】
1、设计的一般原则（Ⅱ）
【知识点】
1、一般原则：
原则：冼衣机的变迁；
原则：“虽有乎千金之玉卮，至贵而无当，漏不可盛水……”；
原则：以最低的费用取得最佳的效果，如： ；
美观原则：
原则：产品的设计应坚持以人为本，不能出于不道德的目的；
原则：是有关开发生产技术的知识、领域、方法和规定的总和；
原则：产品设计既满足当代发展的需求，又考虑未来发展的需求；
2、设计的一般原则之间的关系：各种原则并不是各自独立的，它们之间往往相互联系、相互制约、相互促进、相互影响、相互渗透。具有一定的开放性。
【解题思路】
一个产品的设计可能符合多个设计原则，要根据题目要求答题；
创新原则：主要体现功能、结构、材料、外观等方面的创新性；
实用原则与技术规范原则：主要判断产品的设计是否必须符合某一行业的标准来技术规范原则，否则就是实用原则；
经济原则：产品的设计是否从节约成本角度考虑；
【巩固练习】
1．计算机是我们经常用到的工具，使用时间长了会感到手腕酸痛，因此有人设计出了保护手腕的键盘，这运用了（ ）设计原则。
A.科学性　　　　 B.实用性　　　　 C.创新性　　　　 D.美观性
2．现在市场上有一种奶瓶，如图所示，与传统奶瓶最大区别是加了一根底端插有带孔小钢球的软管，这样无论奶瓶水平放置，还是倾斜、倒立，婴儿总能喝着水，而且不至于呛着。试分析该奶瓶设计主要体现了哪项设计原则？（ ）
A.美观性原则 B.实用性原则 C.可持续发展原则 D.技术规范性原则
3．目前世界上设计和生产的大多数飞机、轮船和飞船的舷窗的窗口都设计成圆形的，比如我们看到的“神州六号”飞船返回舱的舷窗，这个技术应用案例说明了设计是具有（ ）
　A．美观原则 B．经济原则 C．实用原则 D．技术规范性
4．老肖从日本带回了一个原装微波炉，通电后冒起了一团黑烟。这一现象可以用设计的哪个原则来解释（ ）
　A.美观原则 B.经济原则 C.实用原则 D.技术规范性
5．2007年6月14日“统一接口手机充电器标准”正式开始执行。手机通用充电器标准具有强制性，未通过检测的手机厂商将无法获得进网许可证。这种标准减少了消费者使用手机的消费成本，使厂商减少资源的浪费。而且充电器统一后不存在买一个手机换一个充电器，降低处理充电器产生环境污染。以上案例说明产品的设计需要遵循( )原则。
A．可持续发展、美观、技术规范
B．创新、经济、技术规范
C．可持续发展、经济、技术规范
D．可持续发展、经济、创新
6．传统的牙刷都是用刷毛来清洁牙齿的。考虑到儿童的牙龈更易受到刷毛的伤害，设计师用海绵替换掉了传统的刷毛。这样就可以在刷牙的同时对牙龈起到一定的按摩作用，较之传统的刷毛更加柔和，且海绵上还印有各种卡通图案，以博取儿童的好感。这种儿童牙刷的设计符合( )原则
A．经济、创新、美观　　　B．创新、美观、实用
C．美观、经济、实用　　　D．经济、实用、创新
G6．如图所示是通用技术专用教室中用于搬运工具的推车，设计该推车时不需要考虑的因素是
A．推车的形状、尺寸
B．工具的形状、尺寸
C．工具的使用功能
D．推车的结构强度
【考 点】
具体设计要求的列出（Ⅱ）
产品设计分析的三个要素（Ⅱ）
设计分析的基本思路（Ⅱ）
【知识点】
（1）设计分析：产品设计需考虑多个因素，归纳起来这些因素分别归属产品本身、使用者、使用环境，即“ ”、“ ”、“ ”。
人：它是为人服务的，人的需求决定着产品的设计，主要考虑使用者的 ；
物：主要考虑产品的 、 、材料等方面，是由本身的特点决定的；
环境：主要考虑产品的使用环境与对环境的影响等问题，它在一定环境中使用，必然受到环境的制约，并对环境产生影响；
（2）方案构思
：绘制草图过程中获取灵感；
：可以依葫芦画瓢,如仿生技术、微型照相机、摄像机自动调焦针孔摄像头就是通过研究鹰眼的成像原理后仿制出来的产品；
：知识的迁移.(万户的飞天梦)；
：突破常规(夜视镜)；
【巩固练习】
1．防盗门的结构设计中，需要最优先考虑的因素是（ ）
A．成本 B．结构强度 C．结构稳定性 D．个性化需要
2．刘明要设计一个风力发电机，他收集信息时可不必考虑（ ）。
A．是否要申请专利 B．发电机风轮结构
C．别人设计的风力发电机 D．当地的风力资源
3.李明要设计一个在寝室里使用的书架，他在设计分析时不需要考虑的是（ ）。
书架的结构 　　 B、书架的高度
C、书架的放置位置 　　 D、书的价格
4、由于下雨天教室里没有地方放置雨伞，刘明拟设计一个雨伞架，在设计分析时他不会考虑（ ）。
A．伞架的使用者 B．伞的价格 C．教室的环境 D．伞架的功能结构
5．在构思衣帽架设计方案之前，应该做的是
A．制造模型 B．进行设计分析 C．确定制造工艺 D．绘制加工图
6．李琳准备设计一盏适合高中生使用的台灯，在对台灯进行设计分析时，下列不需要考虑的是
A．灯泡的生产过程 B．底座的大小 C．灯罩的材料 D．支撑架的强度
一天中午，小明的妈妈把刚洗好的衣服挂在阳台的晒衣杆上，突然一阵大风刮来，刚晒好的衣服和衣架一起被风吹楼下。当时小明就想，如果用一种方法把衣架固定在晒衣杆上，那么就避免发生此类事件。于时小明决定设计制作一款防风衣架
7、要制作防风衣架，在设计和制作过程中需要收集的信息有（ ）
（1）调查有关信息，了解衣架脱落的原因；（2）了解已有的防风衣架的结构特点；（3）用何种材料进行制作；（4）如何对防风衣架进行评价；
A、（1）（3）（4） B、（1）（2）（4） C、（1）（2）（3） D、（2）（3）（4）
8、设计防风衣架要考虑的因素有（ ）
（1）具有防风功能；（2）制作方便；（3）结构简单；（4）拿取方便
G7．如图所示为某款台灯的主视图和俯视图及部分尺寸标注。该台灯圆形底座的直径为
A．φ80 B．φ148 C．φ120 D．φ34
【考 点】
简单形体的尺寸标注（I）
【知识点】
A、三要素： 、 、 ；
B、基本要求：正确、完整、清晰、合理；
C、剖视图：隐藏在表层后面、内部、下面的结构为不可见结构，可以用虚线，但有时用剖视图，其画法为：剖面线与水平面成 o或 o
【巩固练习】
1．以下尺寸标注都正确的是（ ）
2．以下尺寸标注都正确的是（ ）
3．以下尺寸标注错误的是（ ）
4、读图作图题 如图所示，这是一个带凹槽的长方体，长为20mm，宽为6mm，高为9mm，凹槽的半径为3.5mm。
（1）在完成的三视图上标注相应的尺寸。（2分）
通用技术高考题型复习（C）
G9.如图所示（见附图页）是农民从水井里打水的情景，辘轳套在固定的木轴上，井绳绕在辘轳上，摇动把手使辘轳转动从而带动水桶上升，辘轳受到的力主要是
A.拉力 B.剪切力 C.扭转力（扭矩） D.弯曲力（弯矩）
【考 点】
结构的受力（I）
【知识点】
1、从力学角度来说, 结构是指可承受一定 的架构形态, 它可以抵抗能引起形状和大小改变的力。
2、构件的基本受力形式：
拉力 两个距离很近，大小相等，方向相反，且作用于同一物体的平行力 拔河
压力 物体反承受的拉拽力 剪刀
剪切力 反方向向物体两端均匀施力，使物体发生扭转形变的力 拧衣服
扭转力 挤压物体的力 弯弓
弯曲力 作用于物体，使它产生弯曲的力 压路机
【解题思路】受力示意图：
【巩固练习】
1．如图所示，跳水运动员站在跳板上准备起跳，则跳板受到（　　）
A．拉力、扭转力
B．压力、拉力
C．拉力、剪切力
D．压力、弯曲力
2．右图是建筑工地使用的起重机，它是钢架结构，其后臂横梁钢架除受到自身重力外，主要承受其它的（ 　 ）
A．拉力、扭转力
B．压力、拉力
C．拉力、剪切力
D、压力、弯曲力
3、在汶川地震中，医务人员使用担架运送伤员时，担架的双杆AB和CD主要承受（ ）。
A.剪切力 B.拉力
C.扭转力 D.弯曲力
4、晾晒衣服时，通常的做法是在两根柱子之间系上一根软绳，如图所示。在本结构中，柱子主要受到（ ）。
A.弯曲力和扭转力 B.弯曲力和压力
C.剪切力和拉力 D.扭转力和压力
5、用打气筒给自行车打气时，打气筒活塞杆的受力形式是（ ）。
A.始终承受拉力 B.始终承受压力 C.下压时承受压力 D.上提时承受压力
6、日常生活中，使用螺丝刀时，螺丝刀主要承受什么力（ ）
A、拉力； B、压力； C、弯曲力 D、扭转力。
7．截面粗细不同的两根实心直杆件在相同的拉力下，它们受到的下列哪一项力是不同的（）
A、拉力 B、外力 C、内力 D、应力
G10.如图所示的四座桥，其桥梁部分为框架结构（衍架结构）的是
【考 点】
结构的类型（I）
【知识点】
（1）、实体结构：结构体本身是 的，它的受力特点是：外力分布在整个体积中，
（2）、 ：结构体由细长的构件组成，受力特点：支撑空间而不充满空间。
（3）、 ：层状的结构，受力特点是：外力作用在结构体的表面上，
（4）、组合结构：生活中很多物体的结构是由两种或两种以上的基本结构类型组合而成，称为组合结构，如埃菲尔铁塔等。
【巩固练习】
1．建筑用脚手架是属于（ ）
A．实体结构 B．框架结构 C．壳体结构 D．组合体结构
2．汽车的引擎盖在结构中属于哪种类型：（　　）。
A 、实体结构　　B、框架结构　　C、壳体结构　　D、其它
3. 分析下列物体的结构类型，判断哪个不属于壳体结构。（ ）
　 A. 摩托车头盔 B. 金字塔 C. 贝类 D. 圆形陶瓷饰品
4．“物华天宝”是我市标志性建筑之一（如图所示），请仔细观察分析，“物华天宝”的建筑结构类型包括（　　）
A．实体结构、框架结构　　　　B．框架结构、壳体结构　
C．实体结构、壳体结构　　　　D．实体结构、框架结构与壳体结构
5．如图所示的结构中，不属于壳体结构的是
11.小明帮助爸爸选购花盆架，看到市场上有四种花盆架（如图所示），如果要求稳定性最好，小明应当选择
【考 点】
结构的稳定性（Ⅱ）
【知识点】
（1）结构的稳定性：是指结构在负载的作用下维持其原有 状态的能力。
结构的稳定性是结构的重要性质之一。如果一个物体的结构不能有效地抵御常见外力的作用，那么该物体是很难承受负载而保持平衡的。
（2）影响结构稳定性的主要因素：
1) ：重心越低,稳定性越好；重心越高,稳定性越差，如不倒翁、茶几等。
结构重心所在点的垂线是否落在结构底面的范围内，落在就是稳定的，没有就是不稳定的。
2) ：接触面积越大越稳定，越小越不稳定。如：高塔的共同特点都是上端小而下端大。
3) ：结构的形状不同，其稳定性也不同，结构的底座，结构与地面接触所形成的支撑面的大小，四支脚的椅子比三支脚的椅子更加稳定。
影响结构稳定性的因素是相互关联的，需要综合考虑各种因素来讨论结构的稳定性。
（3）对于一个结构而言，如果 所在点的垂线落在 的范围内，就是稳定的，不会出现倾倒。
【巩固练习】
1．如图所示是一款集手电筒和台灯为一体的多功能手电筒，该产品小巧、轻便，作为手电筒使用时可拿出底座滑块保持稳定。请分析，为了保持该产品稳定，设计者采取的主要措施是
A．增加底座质量 B．增大支撑面
C．使用新材料 D．拉长灯头支撑杆
2．在北京残奥会上，我们看到了篮球运动员们借助特制的篮球轮椅进行比赛。图1为普通轮椅，图2为篮球轮椅。在结构的设计上，篮球轮椅与普通轮椅大相径庭。设计者是通过以下哪一些方法来增加篮球轮椅的稳定性（ ）
①降低轮椅的重心；　　　
②增加轮椅与地面的支撑面积；
③八字型轮子的独特形状；
④两种轮椅相差无几；
A、①②　　　　　B、①③　　　　　C、①②③　　　　　D、④
3、海南岛东部的铜鼓岭上有一块风都能吹动的巨石，人称“风动石”。但是，千百年来，任凭风吹雨打和人推，巨石始终稳踞在铜鼓岭上。这个现象说明（ ）。
A、巨石是稳定的 B、巨石不稳定 C、巨石处于临界稳定 D、巨石是否稳定不能判定
4．在日常生活中重心的位置是决定结构稳定性的一个重要因素，以下哪一种结构不是利用降低重心高度来实现其稳定状态的（ ）
A．电风扇的底座 B．儿童陀螺玩具 C．自行车的支撑架 D．不倒翁玩具
5．独脚茶几的底座一般采用比较重的材料（如大理石），这是为了（　　）。
A、增加强度　　B、增加稳定性　　C、没有什么作用　　D、更加美观
G12.裁剪是制衣过程的一个环节，传统的裁剪流程是：整理布料→划线→裁剪，现代服装生产将裁剪流程优化为：将多层布料叠放整齐后直接用电脑控制自动裁剪。此流程优化的目标主要是
A.安全生产 B.节省布料 C.提高效率 D.方便缝制
【考 点】
流程优化的主要内容（II）
流程优化应考虑的主要问题（I）
【知识点】
1、流程优化的主要内容【II】
：串行改为并行工序，但要考虑到并行工序需要的人力和物力增加
：用少切削法工艺代替切削法工艺可以减低材料的浪费；
：通过对配送线路的优化，可以降低成本；
：银行存取款流程的优化；
质量优化: 洗衣流程的优化；
2、流程优化应考虑的主要问题【I】
（1）流程优化的目的是为了提高工作效率、降低成本、降低劳动强度、节约能耗、减少环境污染、保证安全生产等。
（2）流程优化的条件：
A、外在条件：（材料、设备、工艺）建立在设备和工艺水平提高的基础上：材料的改变会导致设备和工艺方法的改变，加工工艺的改变也会使流程改变；
内在条件：建立在流程内在机理研究的基础上；
【巩固练习】
1．我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：
但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于（ ）
A．工期优化 B．技术优化 C．成本优化 D．质量优化
2、同样炒一种菜，若在出锅前放碘盐，碘的食用率可达62．3%，炸锅时放碘盐，碘的食用率仅为18．7%，这个事例说明科学合理的流程对生活有什么意义？（　　）
A．提高工作效率 B．提高生活质量
C．减少生活中的盲从 D．使生活更为安全
3．邮递员的投递线路的优化属于（　　）。
A、成本优化 B、工期优化 C、技术优化 D、质量优化
4．系统的优化是在一定的条件下，使系统达到更理想、更佳效果的过程。请判断以下事例，不能使系统达到优化的是（　　 ）。
为交通闭塞的某村修建一条公路
为了提高槟榔产量，槟榔树种得越密越好
C. 利用农作物生长的季节差、时间差进行间作套种
D. 在耕地少的地区开发低丘缓坡，建立经济林基地
5．下列关于流程的描述错误的是（ 　　）
A．流程的优化就是要使流程的环节趋向简化。
B．任何流程都能反映事物的合理的内在机理。
C．任何流程都包含两个基本的要素：环节和时序。
D．科学合理的流程可以提高工作效率和生活质量。
7、以前，对内脏疾病的诊断流程通常为：病人口述医生检查项目化验诊断。有了“B超”技术之后，在诊断中加入“B超”透视，可以使得对这类疾病的诊断更加准确。这种诊断流程优化的实现，是由于（ ）。
A、医术水平提高了 B、病人强烈的要求 C、技术设备改进了 D、医院管理水平提高了
通用技术高考题型复习（D）
G13.在一块大木板上取材，制作如图所示的家具面板，其加工流程相对比较合理的是
A．
B．
C．
D．
【考 点】
简单流程图的绘制（Ⅱ）
简单流程的设计方案（Ⅱ）
【知识点】
1、画流程设计框图的一般方法：
A、根据对事物的内在属性和规律的分析，以及有关的考虑，将流程的全过程，按每个阶段的功能、作用的不同，分解为若干小过程即 ，并用 表示环节。
B、按照每个小过程应该经历的时间顺序，将各环节依次排开，并用 线连接起来。
C、流程的两个重要要素： 和 。
2、流程设计的步骤：
A、首先要明确设计的目标和任务，明确流程所应遵循的内在变化规律。
B、分析现有材料、设备、资金、人员、工艺和环境因素。
C、列出流程涉及的主要事项，并进行初步的排列。
D、分析各事项（步骤）之间先后顺序，合理地安排流程的时序和环节。
E、选择一种合适的表达方式画出流程图，对于有严格时间要求的时序，要标注时间注意；
【解题思路】
先要明确流程所要遵循的内在规律；
确定其环节的逻辑上的先后顺序关系；
小铁锤锤头（金工）的加工流程如下：
划线→锯割→锉削→冲眼→钻孔→攻丝
一般木工加工流程如下：
划线→锯割→刨削→凿→组装→成型
【巩固练习】
1．塑料编织袋的生产是我们温州的龙头行业，下列关于它的生产工艺描述最合理的是（　　）
A．热熔 → 配料 → 编织 →拉丝 →裁缝印刷等表面处理
B．配料 → 热熔 → 编织 →拉丝 →裁缝印刷等表面处理
C．热熔 → 配料 → 拉丝 →编织 →裁缝印刷等表面处理
D．配料 → 热熔 → 拉丝 →编织 →裁缝印刷等表面处理
2．如图所示是用来收割庄稼的农具——镰刀，它由刀身和木手柄构成，刀身带有小锯齿。手工制造镰刀，一般有以下几个环节：加热锻打成形；安装木手柄；热处理（提高硬度）；制齿。制造镰刀合理的流程是
3、我们学校每年在11月初召开秋季田径运动会时都要制定比赛秩序，这也是一种流程，它的流程图属于：
A、方框图 B、图示表达 C、表格表达 D、文字表达
4、如图是一个法兰盘，下列关于法兰盘的加工流程图，相对合理的是（ ）
A、铸造 →车削→热处理以提高硬度→钻孔
B、铸造→热处理以提高硬度→车削→钻孔
C、铸造→车削→钻孔→热处理以提高硬度
D、铸造→钻孔→热处理以提高硬度→车削
5、要求以A3硬卡纸为主要原料制作规格为：197*50*20mm的纸质梁，内部加强部分要求用“M”结构，外部为长文形，如图所求，小明根据草图，设计了制作流程如下：
A、划线裁纸→内部加强部分粘接→折外套→折内部M型→外部封装
B、划线裁纸→折外套→折内部M型→内部M型粘接→外部封装
C、划线裁纸→折外套→折内部M型→外部封装→内部加强部分粘接
G、划线裁纸→折外套→内部加强部分粘接接→外部封装→折内部M型
6．在制作如图所示的小板凳时，要把一根长木条加工成四只凳脚。下列加工方法和加工顺序，相对比较合理的是
A．①划线后将木条锯成四段，②锉凳脚的四个侧面，③划线后凿方孔、锯榫头
B．①锉凳脚的四个侧面，②划线后将木条锯成四段，③划线后凿方孔、锯榫头
C．①划线后将木条锯成四段，②划线后凿方孔、锯榫头，③锉凳脚的四个侧面
D．①划线后凿方孔、锯榫头，②锉凳脚的四个侧面，③划线后将木条锯成四段
G15.国家游泳中心“水立方”屋顶的水回收系统将回收的雨水处理后，用于外景补水、冷却塔补水等，从而节约了水资源。关于该系统的设计下列说法正确的是
A.不需要考虑气候的变化 B.不需要考虑屋顶的结构
C.只需要考虑雨水这个局部要素 D.考虑了资源的有效利用
【考 点】
1、系统分析的主要原则（I）
2、简单系统设计方案（Ⅱ）
【知识点】
系统分析的主要原则（I）：
A、 原则（案例分析：丁谓修复皇宫）
B、 原则（案例分析：三三进九不如二五一十）
C、 原则（案例分析：埃及阿斯旺水坝、孝襄高速公路）
简单系统的设计方案（Ⅱ）：
系统设计应考虑的主要问题（以自行车系统为例）：
明确系统设计的目的与要求：系统设计要从整体出发，以系统整体功能的最优化为目的。
系统各部分之间的相互联系与相互作用：要运用系统的思想综合考虑各部分之间的关联、冲突问题，注重各部分的横向、纵向联系。
系统设计方案的优化：要从系统的整体考虑优化。
系统设计的一般步骤：
将系统分解为若干子系统；
确定各子系统的目标、功能及相互关系；
对子系统进行技术设计和评价；
对系统进行总体技术设计和评价；
【解题思路】
1、系统的三者依次关系为：系统分析→系统设计→系统优化
【巩固练习】
1.小张在骑自行车时发现，自己骑车需要特别费力。于是，他对自行车系统的各组成部分进行分析与研究，从车圈到轮胎，从链轮到脚蹬，最后排除了故障。以下选项与上面的案例无关的是（ ）
A．小张考虑到系统的整体性 B．小张对系统进行整体性分析
C．小张对自行车系统进行了优化 D．小张进行了系统设计
2．通过大量的实证，专家认为，洞头半岛工程虽然可能会破坏滩涂资源，但是对洞头的劳动力利用、海洋资源利用、市场扩大、特色产业和企业经营机制运作等方面具有明显的助益。因此，还是认同其实施。以下选项与上面的案例有关的是（ ）。
A．专家进行了系统分析 B．专家进行了系统实施
C．专家进行了系统优化 　D．专家进行了系统设计
3、2008年冬青岛奥林匹克帆船中心首次采用海水源热泵空调系统取暖，该系统充分利用当地的海水作为热泵系统的冷热源，较普通空调系统节能减排近30%。这个事例说明了（ ）。
A．该系统各要素之间相互独立，互不干扰
B．该系统的设计综合考虑当地资源的有效利用和环境保护
C．该系统的设计应主要考虑海水源这个局部要素，对全局可以不考虑
D．只要有充足的海水源，该系统就可以正常运行
4、某花农拟建一间养花温室，该温室的环境调节系统应能根据不同的花种和生长期对环境的要求，灵活地调节室内环境以满足其生长发育的需求。这个事例说明了（　　）。
A．组成温室的各个部件必须都是高科技产品，否则就实现不了整体功能
B．温室是一个封闭系统，不需要和外界进行信息、物质和能量的交换
C．温室系统的设计，首先要明确其目的，否则就无法形成一个良好、有序的系统
D．温室系统的设计要更多地考虑局部，对全局可以考虑得少一些
G16.2008年初我国南方遭遇百年一遇的雪灾，由于高压输电线和铁塔上积了大量冰冻，部分强度不大的铁塔被压垮，从而导致大批铁塔相继倒塌，造成大面积停电。从系统的角度理解，下列说法中不恰当的是
A.部分铁塔的倒塌影响了输电系统的整体功能
B.该输电系统的相关性是造成这种损失的原因之一
C.该输电系统的目的性不明确
D.该输电系统的环境适应性不好
【考 点】
1、系统的基本特性（Ⅱ）
【知识点】
1、系统的基本特性【II】
（1） （系统最基本的特性）（案例：巴尔扎克的塑像）
①系统是一个整体，它不是各个要素（部分）的简单相加，系统的整体功能大于组成系统的各部分的功能之和，这就是我们常说的“2>1+1”。（三个小皮匠顶个诸葛亮）
②系统的任何一个要素（部分）发生变化或出现故障时，都会影响其他要素（部分）或整体功能的发挥。（木桶理论；一着不慎，满盘皆输）
（2） （案例：厨具安装、食物链）
组成系统的各要素之间是相互作用，相互联系的。
（3） （人们发明数控机床就是为了提高加工的精确度）
任何系统都具有某种目的，都要实现一定的功能，这也正是区别不同系统的标志。
（4） （太阳每天都是新的；任何一个机械传动系统的零件之间都会有磨损）
任何系统都是一个动态的系统，处于运动变化和发展之中。运用系统的动态观点，有助于使我们不仅看到系统的现状，而且看到系统的变化发展，从而预测系统的将来，掌握系统的发展规律。
（5） （春捂秋冻）
一个系统与所处的环境之间都有物质、能量和信息的交换，外界环境的变化会引起系统特征的变化，并相应地引起系统功能和系统内部各部分相互关系的变化。
【巩固练习】
1．时钟结构中的任何一个齿轮的损坏都会影响时钟的正常功能，这说明：（ ）
A．要素决定系统 B．要素发生变化影响整体功能
C．系统是各要素之和 D．整体功能大于各要素功能之和
2．石墨铅笔的铅笔芯是以石墨与粘土按一定比例配好制成的。石墨比例越大则笔芯越黑，而硬度越小；粘土的比例较大则颜色浅而硬度大。由此例可知，石墨铅笔芯主要体现了系统的（ ）
相关性 B.环境适应性 C.动态性 D.目的性
3、飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性？
A、整体性 B、相关性 C、环境适应性 D、动态性
4、下面的事列体现了系统的特性依次是：
①人们往往希望汽车跑得又快又省油，但车速过快会格外耗油，有个折衷的最适当的速度叫经济速度，最省油。
②舍不得孩子套不住狼
③人类的进化
④病人从住院到出院这段时间内，医生常常会开不同的药方。
⑤俗话说：“一动百动”。
A目的性、整体性、相关性、环境适应性、动态性
B目的性、整体性、环境适应性、动态性、相关性
C整体性、整体性、环境适应性、环境适应性、动态性
D目的性、整体性、相关性、动态性、环境适应性
5. 任何一个机械传动系统的零件之间都会有磨损,为了保持系统的性能,必须定期给零件添加润滑剂或更换零件.这主要反映了系统的(　　　)
Ａ. 整体性　　Ｂ. 目的性　　Ｃ. 动态性　　Ｄ. 环境适应性
6. 有人在比较种水稻是一年三季合算还是一年两季合算时，有人提出“三三进九不如二五一十”。这说明在系统分析时应遵循原则（ ）
A．整体性原则　　 　　 Ｂ．科学性原则
Ｃ．美观性原则　　　　　Ｄ．综合性原则
G18．赵红对自己制作的悬臂进行技术试验（如图所示）。下列有关该试验的描述不正确的是
A．试验的主要目的是检验悬臂的承重能力
B．试验时应把悬臂牢固的固定在工作台上
C．试验时应逐步增加钩码
D．试验结构与钩码到工作台的距离无关
【考 点】
1、简单技术试验的设计（Ⅱ）
【知识点】
对书架、桌子、椅子等结构产品的试验一般包括： 、
、 、 。
对家具产品的主要试验项目：强度试验，稳定性试验，尺寸规格检查，静态（水平、垂直）压力试验，安全性检查；
化学与环保试验：木材含水量、甲醛含量、重金属含量、阻燃防火试验等；
4、玩具产品的试验：物理与机械性能试验、有毒重金属含量试验、微生物含量试验、与食品接触的产品化学试验等；
5、技术试验的方法：
：不同品种水稻的对比试验等；
：通过再现模拟现实发生的情况的方法，如：汽车的碰撞试验、水利试验等；
：利用计算机来虚拟现实中的技术设计原型并进行试验的方法，如：计算机模拟的“勇气”号火星探测器登陆火星表面的效果；
：通过扩大和强化试验对象的作用，以提高试验效率的方法，如对产品强加压力的试验方法；
：将某些共同相关的因素从一物移值到另一物进行试验的方法，如橘子从长江以南移到长江以北的种植试验；
6、技术试验方案的设计一般步骤：
【巩固练习】
1．某同学制作好了一盏台灯后，为了测试台灯的性能，他进行了如下的操作。下列哪一步的操作是不合理的。（　　）
A．用兆欧表检测台灯外壳的绝缘度
B．把台灯的插头插到电源插座上，查看灯泡与灯头插口的接触是否良好
C．检查灯罩、底座与支撑架的连接是否牢固
D.检查台灯的底座平稳性
2、一般来说，安全帽在出厂时需进行坚固程度测试。根据安全帽国家标准的要求，在进行安全帽坚固程度测试中，安全帽扣在了一个模拟人脑的头模上，5公斤重的钢锥将从距安全帽帽顶一米的高度进行自由落体运动，钢锥不能刺穿帽体接触到头模。对安全帽进行的这种试验运用了哪种技术试验方法？（ ）
A．强化试验 B．信息试验 C．性能试验 D．虚拟试验
3、我国元朝著名纺织家黄道婆十分重视纺织过程中各环节的检测工序。据记载，她来海南了解木棉纺织工艺时，曾用悬吊重物的方法对用来织布的木棉线的抗拉能力进行过定量测试。她的这种测试是（ ）。
A．对木棉布成品的测试 B．织布前对所用原料的测试
C．织布过程中对木棉布质量的测试 D．对木棉纤维长度的测试
4．如图所示是2008北京奥运会火炬，需要在全国传递（包括登上珠穆朗玛峰）。如果对火炬进行外界环境适应性试验，那么不需要进行的是
A．防风试验 B．高原试验
C．高温试验 D．雨中试验
5、下列对安全帽进行的试验中最不合适的是（ ）
A、放在烤箱里加热到40度，试验其耐温性；
B、放在一斜面上，逐渐增加斜面的角度，试验其稳定性；
C、用液氮冷却到零下20度，试验其耐温性；
D、戴在做各种大幅度动作的工人头上，试验其稳定性；
6、性能试验是指通过改变所给的条件，测量试验对象的状态变化并分析其原因，明确试验对象的性能或性能故障。下列对自来水管试验不合适的方法是（ ）
A、利用注水加压的方法检测水管的强度；
B、往水管里灌腐蚀剂，观察水管老化的结果；
C、用卷扬机拉水管，看是否断裂；
D、用液氮冷却水管，检测水管是否裂缝；
G19．如图所示为自动火炮控制系统示意图。当雷达检测到飞机后发出信号给跟踪系统，跟踪系统操纵火炮，调整火炮角度，该系统中被控对象是
A．火炮 B．跟踪系统 C．雷达 D．飞机
【考 点】
1、闭环控制系统的基本组成和工作过程（Ⅱ）
【知识点】
闭环控制系统的方框图
是系统的给定量；
即控制系统所要控制的量，也是控制系统的输出信号；
即控制系统中所要求控制的装置或生产过程；
即直接对被控对象进行控制的装置或元件；
即执行器的输出信号；
即对输入信号进行处理并发出控制命令的装置或元件；
【解题思路】
在一个开闭环控制系统中，控制对象的确定很重要。以投篮过程为例，把投篮过程看成是一个系统，篮球是这个控制过程的控制对象，而篮球是由手直接控制的，那么手就是执行器，而手则是由大脑控制的，那么大脑就是控制器；一般在确定控制对象后，由后往前推导，依次分别确定执行器与控制器，而很多的案例只要与它进行对照即可推导出控制对象等。
【巩固练习】
1．观察下图，图中的人起到控制过程中什么的作用（ ）
A、传感器 　　　　 　B、控制器
执行器 　　　　 D、被控对象
2、“皮影戏”是我国的传统的民间艺术，演员只要在屏幕和灯光之间抖动如栓在“小兔”身上的细线，屏幕上就能出现生动活泼的小兔形象，这是一种控制现象，其控制对象是（ ）
A．细线 B．“小兔” C．屏幕 D．灯光
3、小朋友在玩用筷子夹乒乓球的游戏，这个过程的被控对象、控制器和执行器分别是：（ ）
A筷子、大脑、手B筷子、眼睛、手C乒乓球、手、筷子 D乒乓球、大脑、手
4、把在体育课上练习投篮看成一个控制系统，则下列判断错误的是（ ）
A、控制系统的控制器是人的大脑
B、控制系统的反馈环节是人的眼睛
C、控制系统的执行器是人的手
D、控制系统的被控量是篮球
通用技术高考题型复习（E）
G21．根据立体图，补全俯视图和左视图中所缺漏的图线。
【考 点】
简单形体三视图的绘制（Ⅱ）
简单形体的尺寸标注（I）
【知识点】
（1）、三视图的性质一：
主视图反映形体的 和 ；
俯视图反映形体的 和 ；
左视图反映形体的 和 ；
（2）、三视图的性质二：
1、主视图与俯视图： ；
2、主视图与左视图： ；
3、俯视图与左视图： ；
（3）、形体的尺寸标注：
A、尺寸界线：|
尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心处引出，也可利用轮廓线、轴线或对称中心作尺寸线。
B、尺寸线：←→
尺寸线用细实线绘制。尺寸线必须单独画出，不能与其他图线重合或在其延长线上。一般采用箭头作为尺寸线终端。
C、尺寸数字：5
图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关。图样上的尺寸，以__________为单位时，不注写单位，否则必须注明。线性尺寸的尺寸数字一般注写在尺寸线___________或其中断处，水平方向尺寸字头____________，垂直方向尺寸数字写在尺寸线的__________且字头____________。
（4）标注举例：
尺寸界线超过箭头2mm，尺寸线与尺寸线，尺寸线与轮廓线相距5-7mm。如P124
直径：符号为________，整圆或大于半圆的圆弧需要标注直径。标注直径的方式有多种，选用何种方式通常由圆的大小和位置来决定。如P125。
半径：符号为________，半圆或者不足半圆的圆弧需要标注半径。标注半径的方式也有多种，采用方式也应根据圆弧的尺寸与位置来确定。如P125
【巩固练习】
1、 读图作图题(6分)
根据题图所示形体，画出俯视图，并补全左视图的缺漏线条。
2、读图作图题
有一零件如下图所示，零件镂空处圆柱形半径为10mm，其余尺寸标注见下图。请根据立体图和俯视图，补全其他视图，并根据立体图中所给的尺寸与题中的数据，在三视图中作尺寸标注。
3、根据题图所示形体，
（1）画出主视图。（4分）
（2）补全俯视图的缺漏线条。（2分）
4．根据立体图，绘出三视图。
5、请根据提供的尺寸为视图作尺寸标注：
通用技术高考题型复习（F）
G22．现代汽车普遍采用了高靠背座椅（见附图页），座椅靠背的角度可以调节，座椅上配有安全带，通道两边座椅的扶手可翻转以方便旅客进出。请从人机关系的角度评价分析：
哪些设计体现了高校目标？
哪些设计体现了舒适目标？
哪些设计体现了安全目标？
【考 点】
1、人机关系要实现的目标（Ⅱ）
【知识点】
（略）
【巩固练习】
1、如图所示，新式淋浴柱产品下面的活动喷头可以在一定区域内自由移动，其实它的发明很简单，就是在喷头接淋浴柱的一端加了个活动的开关（放大部分）。请分析这一设计如何实现了合理的人机关系。
2、针对娱乐场所市场强烈需求，iSonic公司将专为第五代iPod发售一款眼镜式的显示器，其搭载了分辨率为320×240像素的专利液晶显示面板，能够让使用者感觉在前方2米处投影出27英寸大小的画面。该产品有着先进的人机学理念，符合年青人群的明快设计，戴着非常舒适。带有立体声耳机，底座接口同iPod连接，但无法与其他品牌的MP4连接。
阅读上面案例，其中包含许多我们学过的原理，如：人机关系要实现的目标高效、舒适。请列出其中三条原理。(8分)
3． 许多矿泉水瓶上设计制作有若干凸起的横向纹路，请从人机关系、结构、设计的一般原则等方面分析矿泉水瓶上横向纹路的作用。（4分）
G23．周艳同学准备用木材制作一个简易小书架（如图所示），该书架有两个支撑托架和一块搁板组成，周艳设计的制作流程如下：
请补充漏写的环节，在有“▲”处添上相应的内容。
【考 点】
1、简单流程的设计方案（Ⅱ）
【知识点】
(略)
【巩固练习】
1．评价分析题(6分)
通常，人们每天上班的交通流程是这样的：
而现在市场上已经有了方便携带的可折叠的自行车，少数单位或家里距离车站较远的上班族就用骑车来化替步行。请据此回答下列问题：
（1）画出优化后的流程：　　　　　　
（2）这种优化与流程优化的哪个因素有关，是什么优化？　　　　　　
（3）优化后的流程有哪些优越性？　　　　　　
2. 分析评价题 如下表所示是某一施工队(水电、木工、油漆各一组)对某学校三幢新建的教学楼A、B、C进行装修而采用的一种的施工方式（原装修进度）。
你认为这种施工方式合理吗？ 请说明理由。
从流程优化角度考虑，请在表中右侧的空白处画出你改进后的施工方式。
教学楼 装修过程 装修周数 原装修进度（周） 改进后的装修进度（周）
3 6 9 12
A 水电 3 K
木工 3 K
油漆 3 K
B 水电 3 K
木工 3 K
油漆 3 K
C 水电 3 K
木工 3 K
油漆 3 K
3、技术操作题 吕辉准备用圆钢制作加工一个简易小铁锤的锤头，如图所示，锤头需要达到的加工要求为：高50mm、两端表面光洁、垂直度高等。
（1）请用方框图表示出铁锤锤头的加工流程。（4分）
（2）这一加工过程需要用到哪些工具（说出四种）？（4分）
（3）有哪些安全操作要求（说出四条）？（4分）
4．因临时工作需要，小黄要在窗门边的横木条下安装一盏白炽灯用于照明，电线已经绕在横木条上（如图甲所示）。图乙、图丙是工具和材料，图丁是常规连接的灯座和电线。
小黄设计“电线接上灯座”的部分操作流程图如下，请你在答卷Ⅱ虚线框内将操作流程图补充完整。
5．案例分析题 小李准备用密度板〔如图所示）仿制一张小板凳，小板凳主要由凳面、两块侧支撑板和前后两块紧固板组成，如右图示。小李设计的制作流程如下：
划线 → 五块板料锯割面刨平 → 紧固板与侧面支撑板钉接 → 表面油漆修饰
请你分析该流程，找出遗漏的环节，并画出完整的流程图。
通用技术高考题型复习（G）
G25．如图所示为简化的飞机飞行状态控制系统。陀螺仪检测飞机的飞行状态后，将信号送给自动驾驶仪，自动驾驶仪将飞行状态与给定状态进行比较，根据偏差值控制舵机运转，舵机操纵飞机尾翼，调整飞行状态。
（1）请根据上面的示意图，补充完整飞机飞行状态控制系统方框图。（在“▲”处填写相应的内容）
（2）陀螺仪将检测到的飞行状态信号传送到自动驾驶仪与给定状态进行比较的过程称为
▲ 。
（3）在飞机飞行过程中，遇到气流时，飞行状态会发生变化，这种给定状态以外引起飞行状态变化的因素称为 ▲ 。
【考 点】
闭环控制系统的基本组成和工作过程（Ⅱ）
控制系统的干扰因素（I）
【知识点】
1、闭环控制系统的方框图
是系统的给定量；
即控制系统所要控制的量，也是控制系统的输出信号；
即控制系统中所要求控制的装置或生产过程；
即直接对被控对象进行控制的装置或元件；
即执行器的输出信号；
即对输入信号进行处理并发出控制命令的装置或元件；
是将给定量与所检测的被控量进行比较，求出偏差值；
2、在控制系统中，除 （给定值）以外，引起 变化的各种因素称为干扰因素。
3、在控制系统中，将输出量通过适当的检测装置返回到输入端并与 进行比较的过程，就是 。
【巩固练习】
1．为了保证奥运期间北京的交通顺畅有序，北京启用了一种智能化的地感线圈，通过它能够感应车流量的多少，使红绿灯指挥更加智能化。
在交通路口，如果地感线圈感应的通过车辆超过100辆，或者车辆排队长度超过80米，就说明进入流量饱和状态了，这时，控制端就会自动给路口的信号机发出指令，加长绿灯的放行时间。反之，缩短绿灯时间，从而保证路口的通行效率。
请回答下列问题：
（1）此红绿灯控制系统是 ▲ （填开环或闭环）控制系统。
（2）请补充完整该红绿灯控制系统的方框图。如果是开环控制系统，则检测装置和比较器不存在，⑥不填。
5、如下图，是一种多功能充气机的工作原理图，即可以给充高压（给汽车轮胎充气），也可以充低压（给排球篮球等充气）试回答以下问题：
该控制系统是开环控制还是闭环控制？（1分）
该控制系统中的控制量和输出量分别是什么？（3分）
（3）画出控制系统的方框图。（6分）
3．小黄对办公室饮水机进行了仔细的观察，发现饮水机热胆内的水是以“烧烧停停”的方式保温的。
⑴小黄画出了饮水机保温自动控制系统的部分框图（如图甲所示），请你帮助他完成该方框图，在图甲有“ ▲ ”处填上相应内容。
⑵该系统是 ▲ （选填“开环”或“闭环”）控制系统；
⑶小黄发现办公室的饮水机经常在没人时电源还开着。为了解决这一问题，他尝试设计一个能自动控制电源的控制系统，通过红外线传感器获取几米以内的人体热辐射信号来控制电源的开启或关闭。小黄设计的控制系统方框图如图乙所示，继电器内有一开关，开关的打开或闭合由控制电路控制，该开关可以控制220V电源的通断。请在图乙上有“ ▲ ”处填上相应的内容。
4．案例分析题 下面两图分别是瓦特蒸汽机的工作原理图和蒸汽供给控制原理图。如右下图所示，套筒与阀门连在一起，当蒸汽机的转速较高时，飞球离心力增大，套筒向上移动，阀门通孔截面积减少，蒸汽流速降低，蒸汽机汽缸内压力减少使其转速下降。(8分)
(1) 蒸汽机的转速控制系统属于 （选填开环或闭环）控制系统。
(2) 请补充完整蒸汽机转速自动控制系统方框图。
6．下图是声控灯系统组成示意图，根据你的理解和认识回答下列问题。
（1）该控制系统的被控对象和输出量是什么？
（2）画出声控灯的系统框图
通用技术高考题型复习（H）
G26．现有一个卡通造型的花盆架（如图所示），花盆架用钢筋制成，脚掌用铁板焊接而成。
（1）请设计一个简易的试验方案，用花盆作为试验器材，检验该花盆架在平地上站立时左右翻倒的稳定性。（在下列“▲”处填写试验方案内容）
试验名称：
试验目的：
试验准备：带有不同重量标记的花盆若干，待测试花盆架。
试验过程：将花盆架在平地上站立放稳；
（2）若花盆架左右稳定性不够，为了提高其稳定性，请从以下三个方面各提出一种具体的改进措施：
①改变中心 ②改变支撑面 ③改变结构的形状
【参考答案】
（1）①花盆架稳定性的测试。
②测试花盆架的稳定性。
③依次在左侧挂不同重量的花盆，观察并记录花盆架是否会翻倒；依次在右侧挂不同重量的花盆，观察并记录花盆架是否会翻倒。
（2）①降低重心（如增加脚掌的重量、降低花盆架高度、增加花盆吊绳长度）
②增加支撑面积（如增加两条支撑脚的大小、间距、增加支撑）
③改变结构的形状（如增加支撑脚、缩短横梁的长度）
【考点】
1、简单技术试验的设计（Ⅱ）
【知识点】
技术试验设计的步骤包含如下环节：
试验名称：（…的试验）
试验目的：（测试…）
试验准备：（完成本试验需准备的工具或器材）
试验过程：（设计的试验过程，并作记录）
【巩固练习】
1、小方同学的学校宿舍阳台上没有晾衣架，于是他自己设计了一个简易晾衣架，并安装使用（如右图所示）。小方同学用竹杆作为晾衣杆，用铁丝做固定绳与拉钩，铁丝与阳台顶层用水泥钉采用刚连接方式固定。请你设计一个简单的试验方案，检测小方设计的简易晾衣架的稳定性与强度。
2．应用题　　雨伞是我们生活中常用品（如图所示），但雨伞的种类多，质量与价值也各不相同。请你设计一个简单的试验方案，检测雨伞的性能。
试验名称：
试验目的：
试验准备：
试验方法：
①抗风性能试验：
②防水性能试验：
3．刘敏同学设计了一个放置CD盘的CD架，并制作了如图的原型。其中“支板”、“人物造型”和“支撑条”均使用木质材料，各构件之间采用乳胶连接。为了测试CD架的稳定性能和构件连接的强度，在支板上逐渐增放CD盘，当增至一定数量时，CD架出现了问题。
（1）分析该图中“人物造型”的作用。（2分）
（2）简析在测试过程中，放置的CD盘数量增加时，其结构可能出现的问题。（2分）
①
②
针对以上问题，分别提出改进的方案，并在原图上作出标注。（2分）
4．技术试验题 请你设计一个衣帽架（如右图）稳定性和强度技术试验方案。(8分)
5．李琳准备在房间里放置一个落地式书架，可利用的空间尺寸为长1000mm、宽500mm、高2800mm。请用已刨削的杉木板为主要原料，为李琳设计、制造一个书架。
⑴请从结构的稳定性角度对书架进行简单的设计分析。
⑵用草图展示设计，说明该书架的总体尺寸（长、宽、高），并针对草图说出你所设计的书架的两个特点。
⑶在不借助任何工具和设备的情况下，设计一个技术试验方案，测试其稳定性。请完成以下技术试验方案，在有“ ▲ ”处填上相应的内容。
6．技术试验题 下图是某位同学设计的人字型梯。（8分）
（1）模型做完后需要对其进行哪些技术试验？（2分）
（2）请为他制定一个检测其强度的试验方案，并写出试验报告。（6分）
通用技术高考题型复习（I）
G27．在汶川大地震中，张明同学因腿部受伤无法进行正常的学习和生活，于刚同学为他设计了一张适合于在床上看书，写作业的小书桌（见附图页）。
（1）请分析该小书桌的设计是如何实现桌面角度可调节的？
（2）请你帮助张明同学重新设计一张小书桌，设计要求：
A．适合于放在长×宽为2000mm×1200mm的床上；
B．桌面角度可调节，角度调节方案不要与本题给定的图例完全相同；
C．桌脚可以调节。
请划出设计草图，标出长、宽、高尺寸，并说明你的设计方案中，是如何解决桌面角度和桌脚可调节问题的？
请说出你的设计方案中除桌面角度和桌脚可调节之外的两个特色。
【参考答案】
1、采用可调的铁支撑架和书桌横档上的凹槽相配合（2分）
2、画出草图基本框架，草图能体现立体形状，草图能体现细节，标出长、宽、高尺寸（长度不得超过1200），桌脚可条的方案合理，桌面可调的方案合理。
（以上都是评卷老师眼中的设计好图）
（以上为评卷老师眼中有争议的图）
（以上为评卷老师眼中设计不好的图）
（以上为看不明白的设计草图）
（对上没有按要求答题，没有用黑色笔描黑图形）
说出一个合理的特色的2分，最多得4分。
设计要求有创意，创意可以比结构造型、功能、人机关系等角度去设计，其特色就是创意。
【考点】
结构设计应考虑的主要因素（I）
结构设计方案（II）
【解题思路】
学校举办学生运动会，为了方便观看比赛，陈晨同学自制了便携式的带靠背凳子，左右图分别是折叠和展开时的效果图。（2009年市一模设计题）
（1）请观察该效果图，分析该凳子的设计是如何实现折叠和展开的？
（2）请你帮助陈晨同学重新设计一张凳子，设计要求：
A、尺寸适合一个普通高中生；
B、方便携带，便携式方案不要与本题给定的图例完全相同；
C、结构稳固；
请画出设计草图，标出长、宽、高尺寸；并说明你的设计方案，是如何解决方便携带这一问题的。
（2）请说出你的设计方案中结构稳固和方便携带之外的两个特色。
【评分标准】
【巩固练习】
1．小张家里装修完以后，觉得在房间进门处缺少一个鞋柜，进门处可利用的空间尺寸为长800mm、宽250mm、高2800mm。请你为小张设计制作一个方便又实用的鞋柜。
（1）请对鞋柜进行设计分析。
（2）用草图表达你的设计思想，说明该作品的总体尺寸（长、宽、高）。
（3）为检测鞋柜的强度设计一个小试验，简述试验步骤。
写出具体的加工流程图。
（5）请说出你设计的鞋柜的两个特点。
2、衣帽架是家庭必备用品，市场上有多种款式的衣帽架，请你对如下衣帽架进行评价设计。
(1) 一般的结构设计应考虑的主要因素有哪些 落地式衣帽架的结构设计应侧重哪些因素
(2) 请你设计一个中学生用的衣帽架，用草图表达你的设计思想，并写出必要的说明和尺寸标注。
(3) 针对你的设计方案，列出加工所需的工具和材料。
(4) 画出具体的加工流程图。
（5）请说出你设计的衣帽架的两个特点。
第7题图
通用技术考试试题第2页(共8页)
Ф20
40
50
起重机后臂
钢架横梁
第1题图
第10题图
A．安全帽 B．电饭煲 C．窗台护栏 D．天文台穹顶
图1
图2
望诊
切诊
开处方
问诊
划线
刨削
锯割
划线
钻孔
划线
锯割
刨削
划线
钻孔
钻孔
划线
刨削
划线
锯割
钻孔
划线
锯割
划线
刨削
加热锻打成形
热处理
制 齿
安装木手柄
A．
加热锻打成形
制 齿
安装木手柄
热处理
热处理
制 齿
安装木手柄
B．
C．
D．
热处理
加热锻打成形
安装木手柄
制 齿
加热锻打成形
以下单位统一为毫米（mm）：
总长为：24，高为18；
两圆的直径为：4，两圆心之间的距离是：16，圆心的高度为：14；
圆弧的半径为4；
下面凹槽的高度为：3，长度为8；
步行到车站 坐车 步行到办公室
断开电源
剥 线
拧开灯座盖
……
拧上灯座盖
输入量
（①）
控制器
（②）
被控对象
（④）
输出量
（⑤）
执行器
（③）
检测装置（⑥）
比较器
+
-
给定水温
比较器
控制器
（控制电路）
执行器
（加热器）
被控制对象
①（▲）
输出量
②（▲）
加热时间
检测装置
图甲 热水机保温自动控制系统
输入量
①（▲）
控制器
②（▲）
执行器
（继电器）
被控对象
（电源）
输出量
①（▲）
饮水机
打开、闭合
图乙 人体热辐射电源自动控制系统方框图
控制电路
常开触点
~电源
控制电路路
声音传感器
灯灯泡
支板
支撑条
人物造形
采用乳胶连接
第30题图
CD盘
试验名称：
试验目的：
试验准备：若干书本、书架
试验过程：
①把书架放置在平整处，前后、左右方向用手轻轻摇晃，书架应无明显晃动，否则应重新防止书架；
②将书本叠满书架的每一格；
③检验左右方向的稳定性：
④检验前后方向的稳定性：

展开更多......

收起↑
