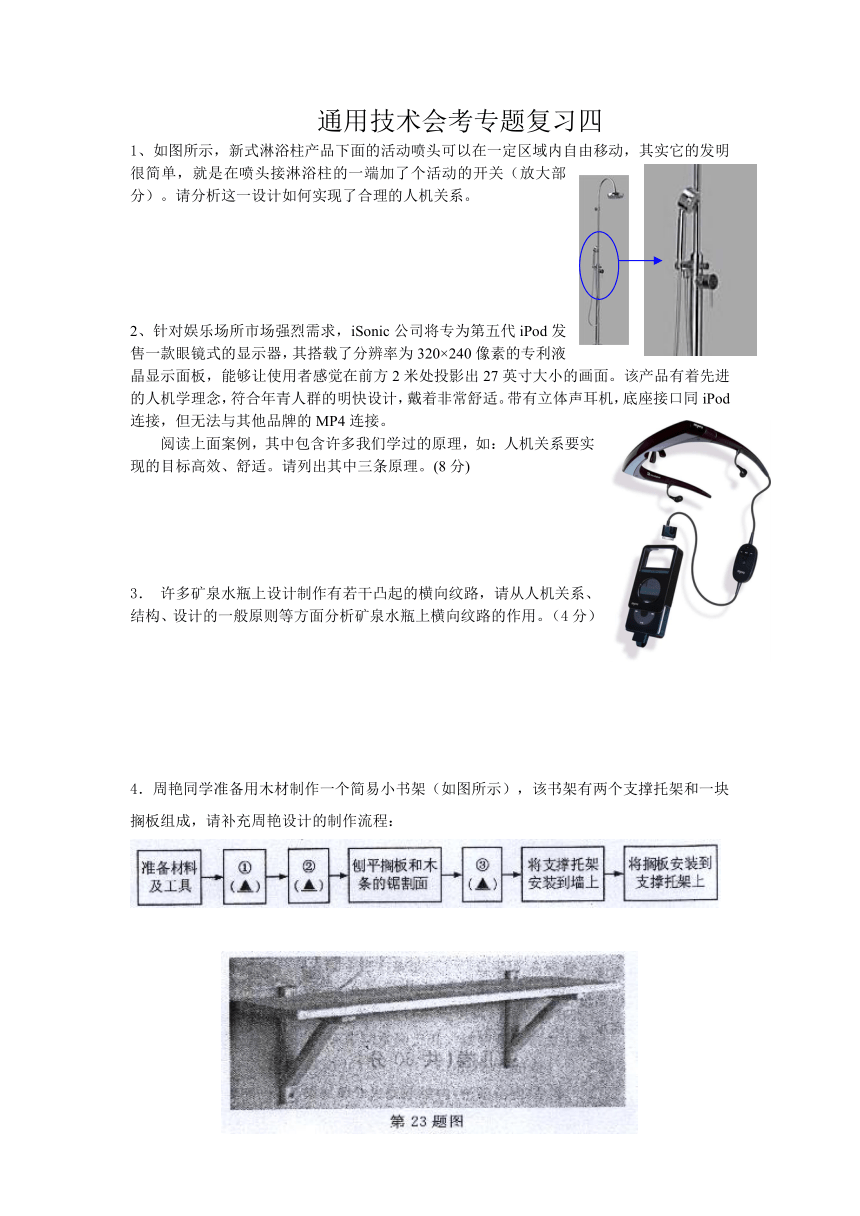

通用技术会考专题复习四
1、如图所示，新式淋浴柱产品下面的活动喷头可以在一定区域内自由移动，其实它的发明很简单，就是在喷头接淋浴柱的一端加了个活动的开关（放大部分）。请分析这一设计如何实现了合理的人机关系。
2、针对娱乐场所市场强烈需求，iSonic公司将专为第五代iPod发售一款眼镜式的显示器，其搭载了分辨率为320×240像素的专利液晶显示面板，能够让使用者感觉在前方2米处投影出27英寸大小的画面。该产品有着先进的人机学理念，符合年青人群的明快设计，戴着非常舒适。带有立体声耳机，底座接口同iPod连接，但无法与其他品牌的MP4连接。
阅读上面案例，其中包含许多我们学过的原理，如：人机关系要实现的目标高效、舒适。请列出其中三条原理。(8分)
3． 许多矿泉水瓶上设计制作有若干凸起的横向纹路，请从人机关系、结构、设计的一般原则等方面分析矿泉水瓶上横向纹路的作用。（4分）
4．周艳同学准备用木材制作一个简易小书架（如图所示），该书架有两个支撑托架和一块搁板组成，请补充周艳设计的制作流程：
5．小李准备用密度板〔如图所示）仿制一张小板凳，小板凳主要由凳面、两块侧支撑板和前后两块紧固板组成，如右图示。小李设计的制作流程如下：
划线 → 五块板料锯割面刨平 → 紧固板与侧面支撑板钉接 → 表面油漆修饰
请你分析该流程，找出遗漏的环节，并画出完整的流程图。
6、小方同学的学校宿舍阳台上没有晾衣架，于是他自己设计了一个简易晾衣架，并安装使用（如右图所示）。小方同学用竹杆作为晾衣杆，用铁丝做固定绳与拉钩，铁丝与阳台顶层用水泥钉采用刚连接方式固定。请你设计一个简单的试验方案，检测小方设计的简易晾衣架晾衣杆的强度。
7．技术试验题 下图是某位同学设计的人字型梯。（8分）
（1）模型做完后需要对其进行哪些技术试验？（2分）
（2）请为他制定一个检测其强度的试验方案，并写出试验报告。（6分）
