技术与设计1.必修
主讲人：平邑一中信息技术组 沈健
第三章 三视图

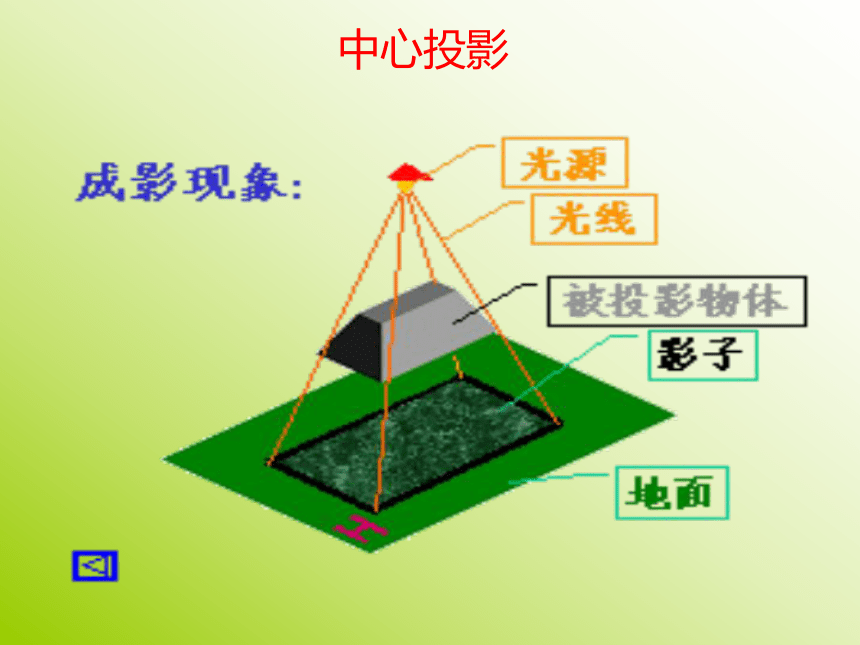

中心投影

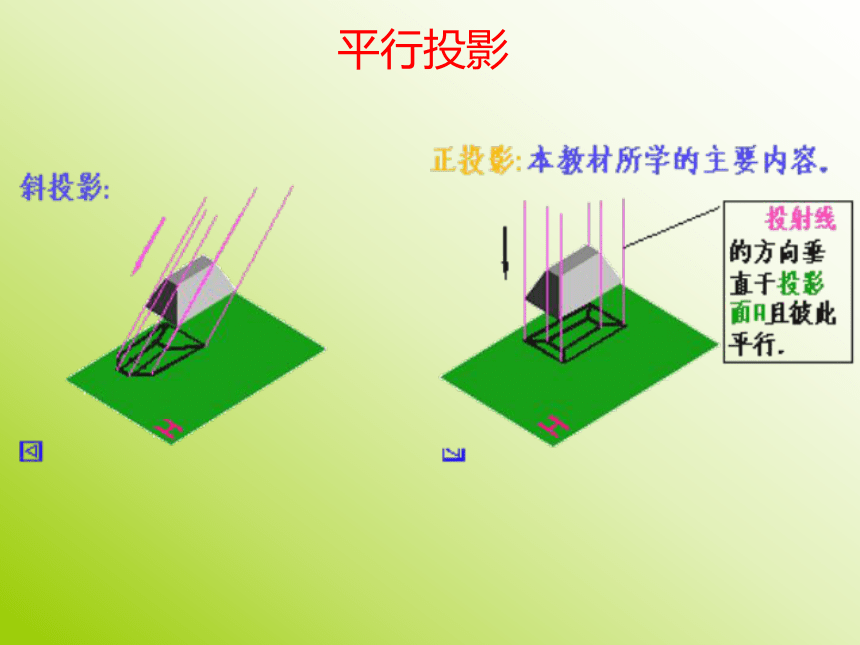

平行投影

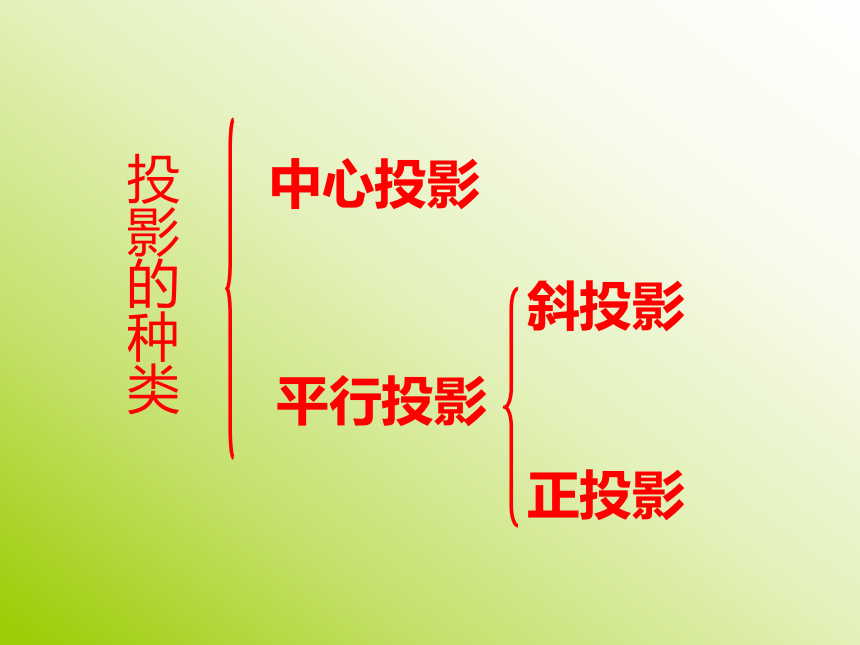

投影的种类
斜投影
正投影
中心投影
平行投影

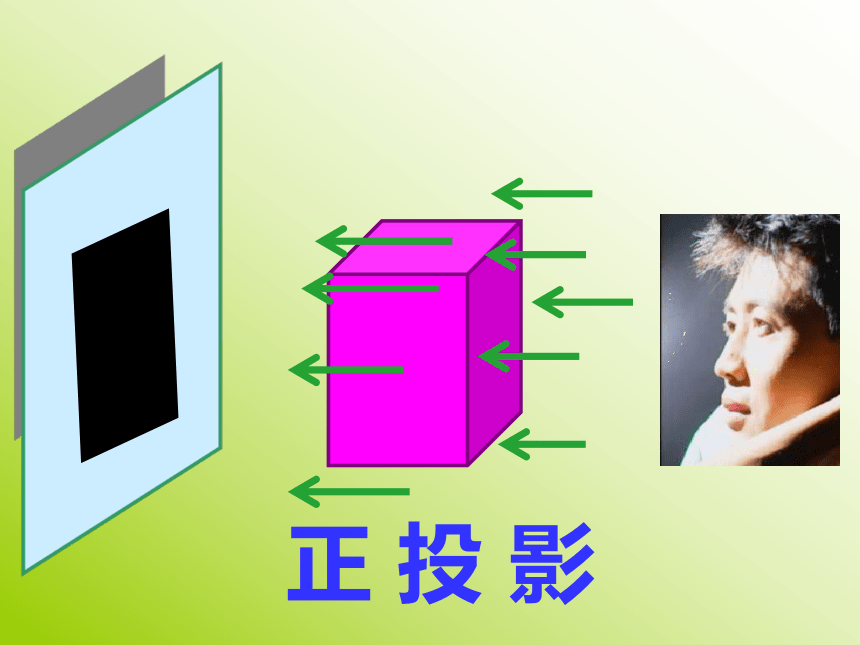

正 投 影

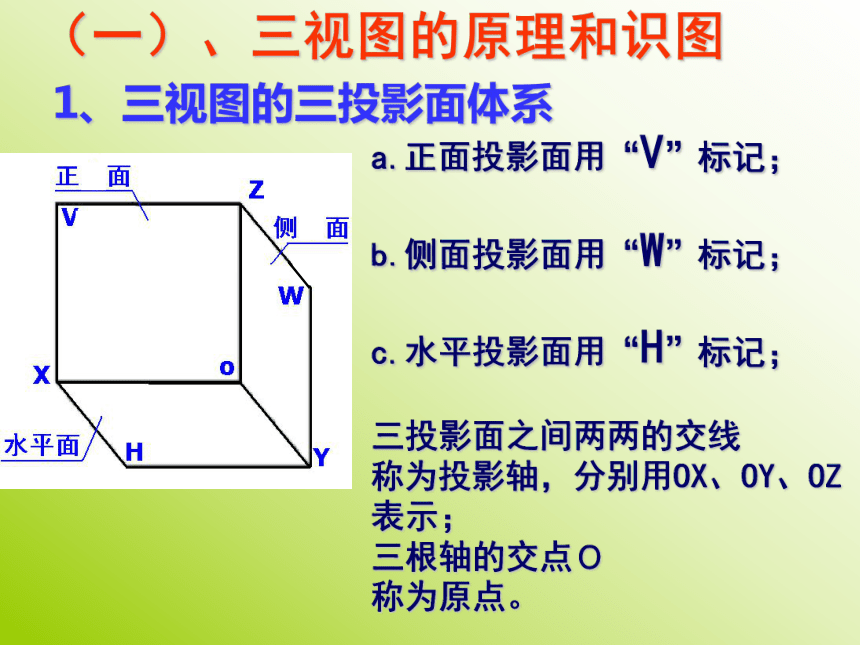

（一）、三视图的原理和识图
a.正面投影面用“V”标记；
b.侧面投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线
称为投影轴，分别用OX、OY、OZ表示；
三根轴的交点Ｏ
称为原点。
1、三视图的三投影面体系

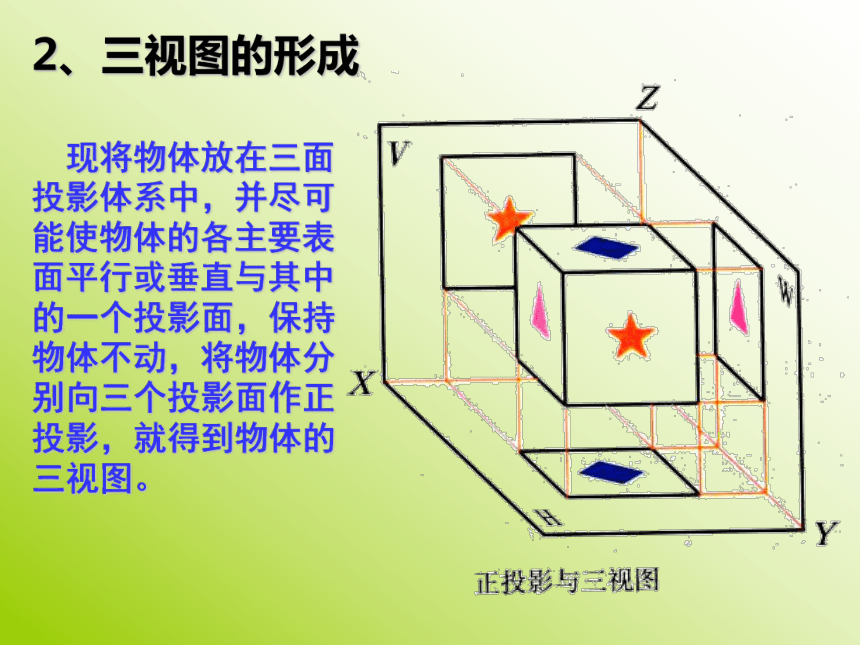

2、三视图的形成
现将物体放在三面投影体系中，并尽可能使物体的各主要表面平行或垂直与其中的一个投影面，保持物体不动，将物体分别向三个投影面作正投影，就得到物体的三视图。

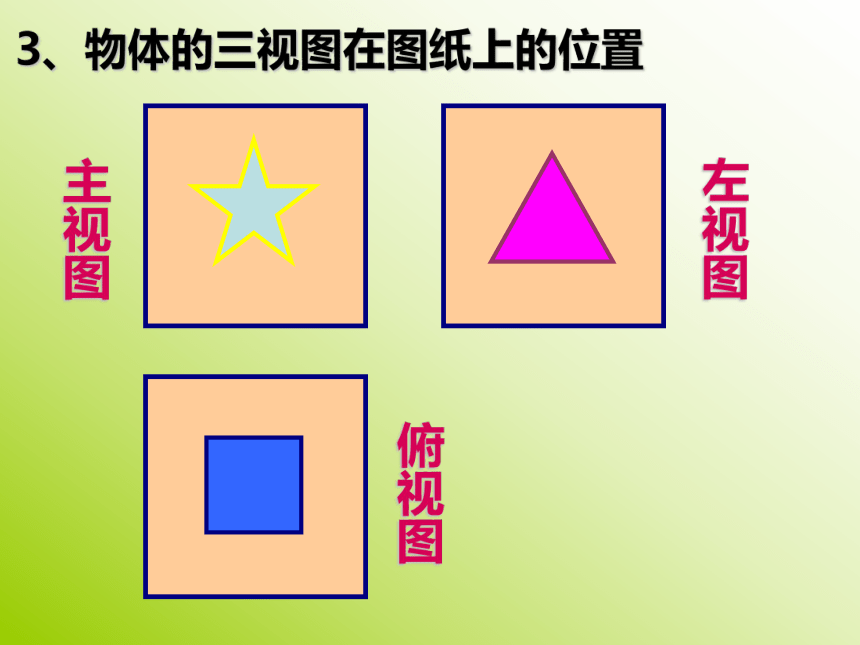

3、物体的三视图在图纸上的位置
左视图
俯视图
主视图
俯视图
左视图

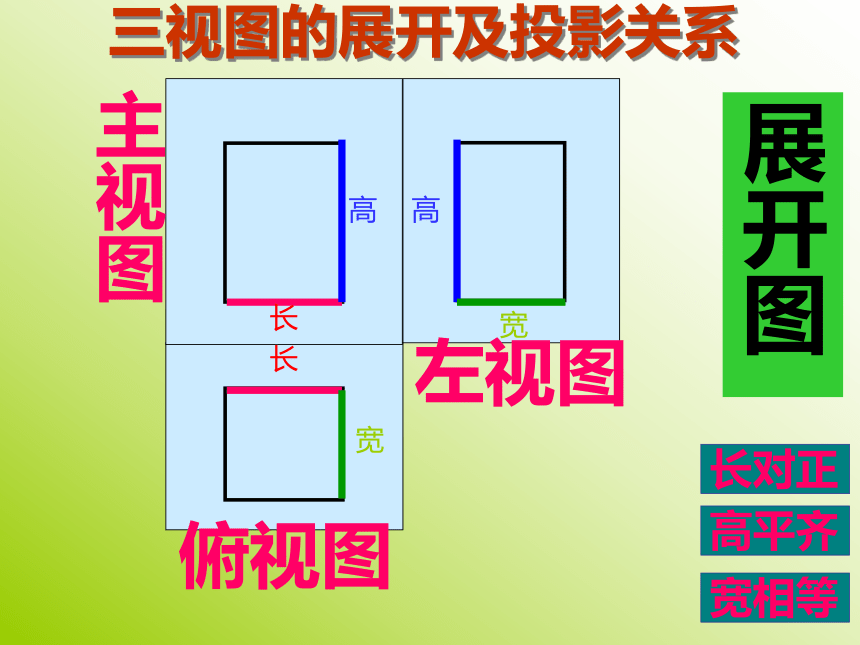

三视图的展开及投影关系
主视图
展开图
长对正
高平齐
宽相等
长
长
高
高
宽
宽
在主视图、俯视图中都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。
返回
在主视图、左视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。
返回
在左视图、俯视图上都体现形体的宽度，且是同一形体的宽度，是相等的，我们称之为宽相等。
返回
a、结构分析(分析物体的基本形体组成及其形状、大小、位置关系）
b、确定主视图（反映物体的主要形状特征,选择表现形态结构最多的面，同时兼顾其他两个视图虚线尽量少）
c、根据模型尺寸,选择合适的绘图比例。在图纸上画出各视图的中心线、对称线、轴线及其他基准线。
d、用Ｈ铅笔画底图。画图顺序：为由大到小、由外形到内形及3 个视图配合作图，使每个部分符合“长对正、高平齐、 宽相等”的投影规律。
e、检查和描深。底稿完成后，按原画图顺序仔细检查，纠正错误和补充遗漏，用 HB 或 B 铅笔按标准线描出各线条。
三视图的绘制步骤
30
18
30
20
N
S
马蹄形磁铁
前后看
从上向下看
左右看
图2
图1
三通水管
作业
