第二节
系统的分析
江苏省常州市武进区横林高级中学 耿鉴

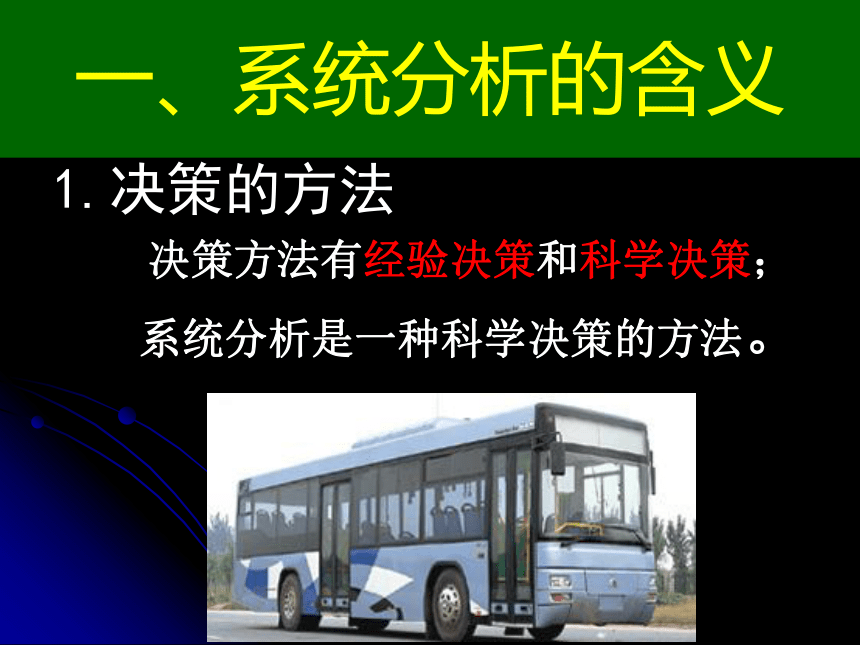

一、系统分析的含义
1.决策的方法
决策方法有经验决策和科学决策；
系统分析是一种科学决策的方法。

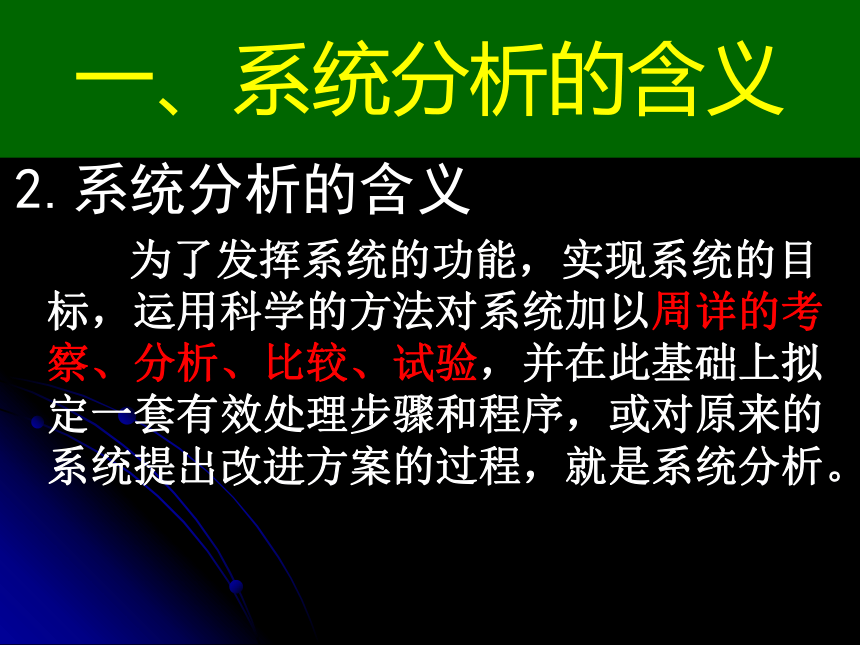

一、系统分析的含义
2.系统分析的含义
为了发挥系统的功能，实现系统的目标，运用科学的方法对系统加以周详的考察、分析、比较、试验，并在此基础上拟定一套有效处理步骤和程序，或对原来的系统提出改进方案的过程，就是系统分析。
案例分析
汉字激光照排系统
一、系统分析的含义
王选教授
激光照排机

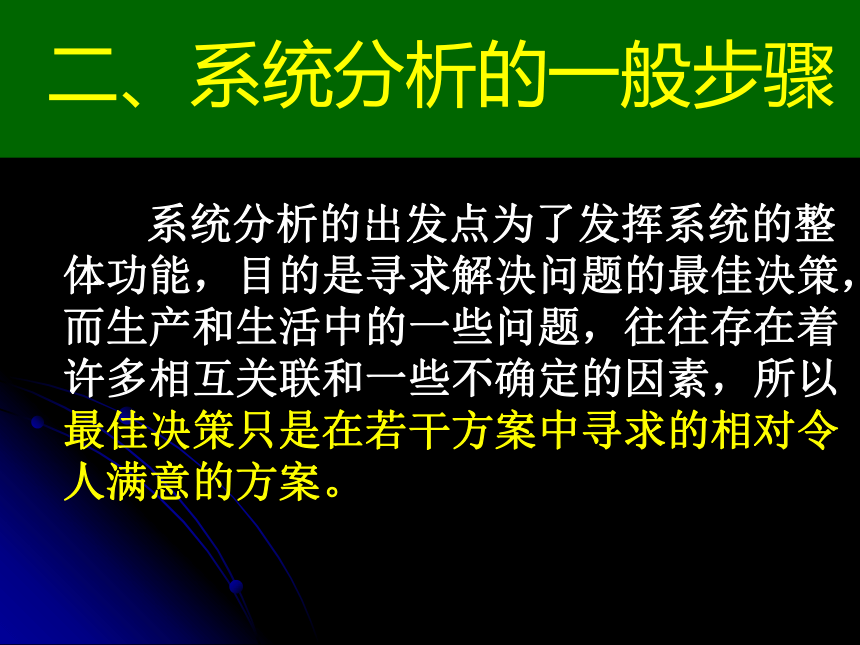

二、系统分析的一般步骤
系统分析的出发点为了发挥系统的整体功能，目的是寻求解决问题的最佳决策，而生产和生活中的一些问题，往往存在着许多相互关联和一些不确定的因素，所以最佳决策只是在若干方案中寻求的相对令人满意的方案。

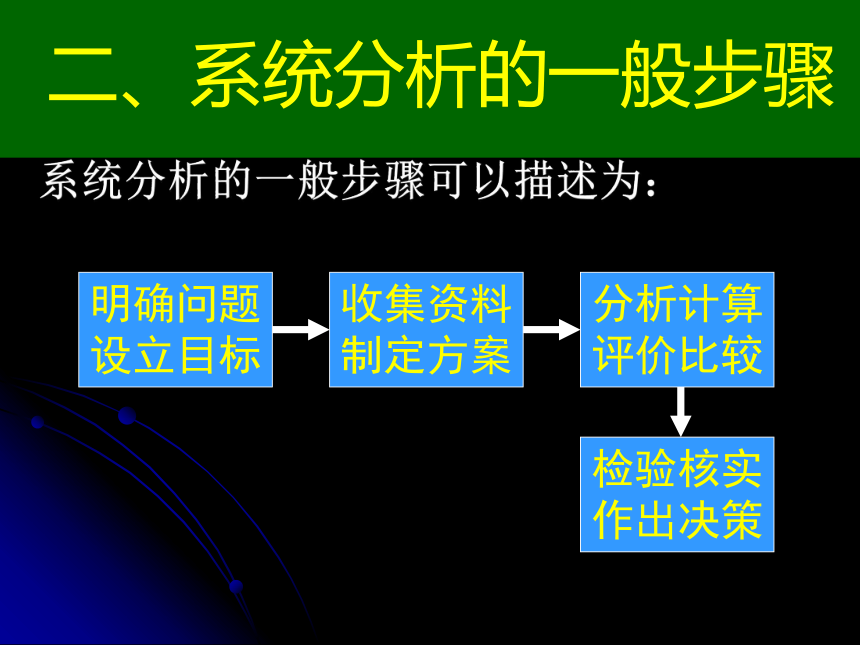

二、系统分析的一般步骤
系统分析的一般步骤可以描述为：
明确问题
设立目标
收集资料
制定方案
分析计算
评价比较
检验核实
作出决策
案例分析
田忌赛马
二、系统分析的一般步骤
1上马------上马 中马------中马 下马------下马 0 ：3
2上马------中马 中马------下马 下马------上马 2 ：1
3上马------下马 中马------上马 下马------中马 1 ：2
4…
1.整体性原则
系统分析首先着眼于系统整体，要先分析整体，在分析部分；先看全局，后看局部；先看全过程，再看某一阶段；先看长远，再看当前。
三、系统分析的主要原则
案例分析
丁谓修复皇宫
三、系统分析的主要原则
2.科学性原则
系统分析一方面要有严格的工作步骤，另一方面尽可能地运用科学方法和数学工具进行定量分析，使决策的过程和结果更具说服力。
三、系统分析的主要原则
人类很早就想实现“上天”的梦想，人们于是模仿鸟的外型和飞行动作进行尝试，但不管装上翅膀还是以人力驱动扑翼飞机，结果都以失败告终。吸取经验后，海斯勒和维林吉尔在别人的基础上采用科学的方法进行设计，取得了成功。他们抓住了人力飞机是依靠人做动力的关键，进行了分析计算。他们知道，一个强键的运动员连续做功的功率只能达到250W左右，同时他们还知道：P=k1v3 ‘ s=k2/v2得出以下结论：飞机的速度应很低，机翼面积应该很大；而且由于飞行速度低，即使飞机的结构稍大，也不会增加太大的阻力。于是，他们参考了自行车车轮的构造原理，利用中央垂直管和牵引钢丝组成的机翼支撑结构，使面积很大的机翼并不太重。此外，他们还对飞机设计进行了许多细节的改进。1936年，他们的飞机飞到5米的高度，航行了45米，空中飞行时间达到20秒，终于实现了依靠人力“飞天”的梦想。　　
案例：人力飞机
人类很早就想实现“上天”的梦想，人们于是模仿鸟的外型和飞行动作进行尝试，但不管装上翅膀还是以人力驱动扑翼飞机，结果都以失败告终。吸取经验后，海斯勒和维林吉尔在别人的基础上采用科学的方法进行设计，取得了成功。他们抓住了人力飞机是依靠人做动力的关键，进行了分析计算。他们知道，一个强键的运动员连续做功的功率只能达到250W左右，同时他们还知道：P=k1v3 ‘ s=k2/v2得出以下结论：飞机的速度应很低，机翼面积应该很大；而且由于飞行速度低，即使飞机的结构稍大，也不会增加太大的阻力。于是，他们参考了自行车车轮的构造原理，利用中央垂直管和牵引钢丝组成的机翼支撑结构，使面积很大的机翼并不太重。此外，他们还对飞机设计进行了许多细节的改进。1936年，他们的飞机飞到5米的高度，航行了45米，空中飞行时间达到20秒，终于实现了依靠人力“飞天”的梦想。　　
通过运用科学的方法海斯勒他们取得了成功。 可见系统分析还需要遵循科学性的原则。
3.综合性原则
系统分析总是为实现系统目标服务的。当存在多个目标时，需要综合分析，统筹兼顾，不可顾此失彼，因小失大。
三、系统分析的主要原则
系统的优化是指在给定的条件使系统达到更理想、更佳效果的过程。实现系统的最优化，就可以在一定资源条件下，取得最佳的经济效果，而投入的人力、物力、财力达到最小。
影响系统优化的因素是指对系统的目标函数产生显著影响，并且可以认为调节的因素。
四、系统的优化
案例分析
利润问题
四、系统的优化
约束条件
为使系统达到最优的目标而提出的求解方法称为最优化方法。系统优化的方法是多样的，但无论运用怎样的优化方法，都需要经过若干次完善和验证，才能得出最优解或满意解。
四、系统的优化
数学模型
估算、试验
最优解
满意解
完善、验证
一、系统分析的含义
二、系统分析的一般步骤
三、系统分析的主要原则
四、系统的优化
小 结
