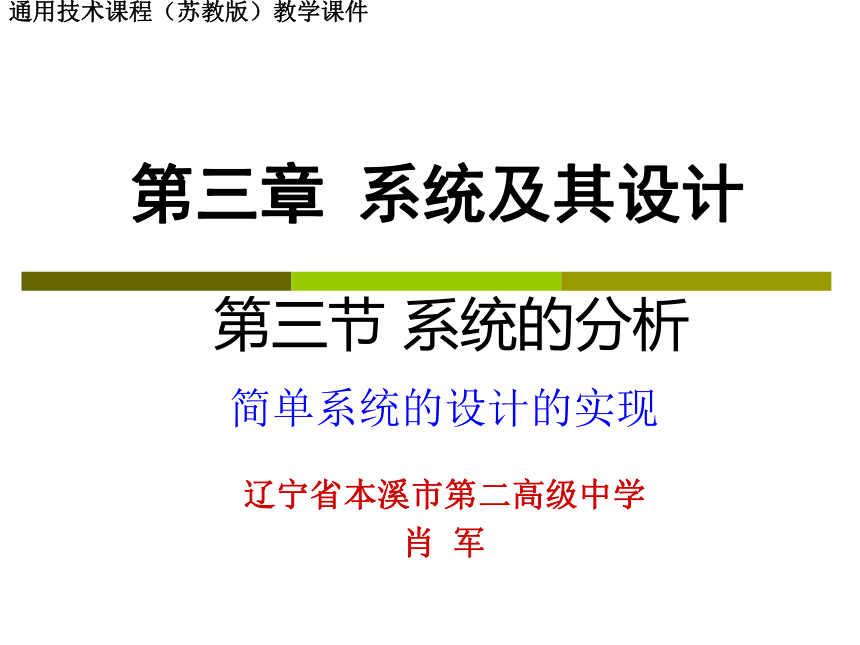

第三节 系统的分析
通用技术课程（苏教版）教学课件
简单系统的设计的实现
辽宁省本溪市第二高级中学
肖 军
第三章 系统及其设计

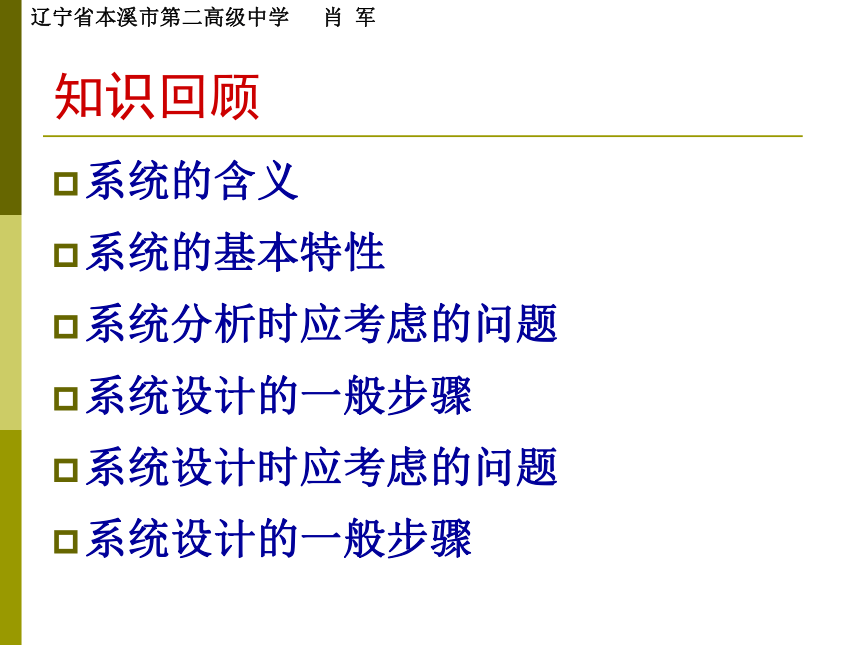

知识回顾
系统的含义
辽宁省本溪市第二高级中学 肖 军
系统的基本特性
系统分析时应考虑的问题
系统设计的一般步骤
系统设计时应考虑的问题
系统设计的一般步骤
案例分析

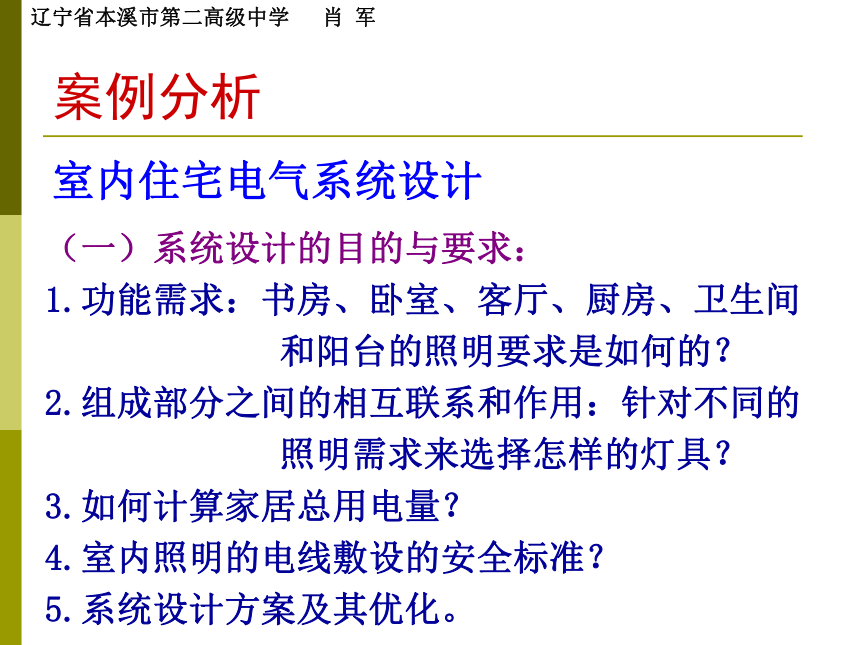

室内住宅电气系统设计
辽宁省本溪市第二高级中学 肖 军
（一）系统设计的目的与要求：
1.功能需求：书房、卧室、客厅、厨房、卫生间
和阳台的照明要求是如何的？
2.组成部分之间的相互联系和作用：针对不同的
照明需求来选择怎样的灯具？
3.如何计算家居总用电量？
4.室内照明的电线敷设的安全标准？
5.系统设计方案及其优化。
案例分析
辽宁省本溪市第二高级中学 肖 军

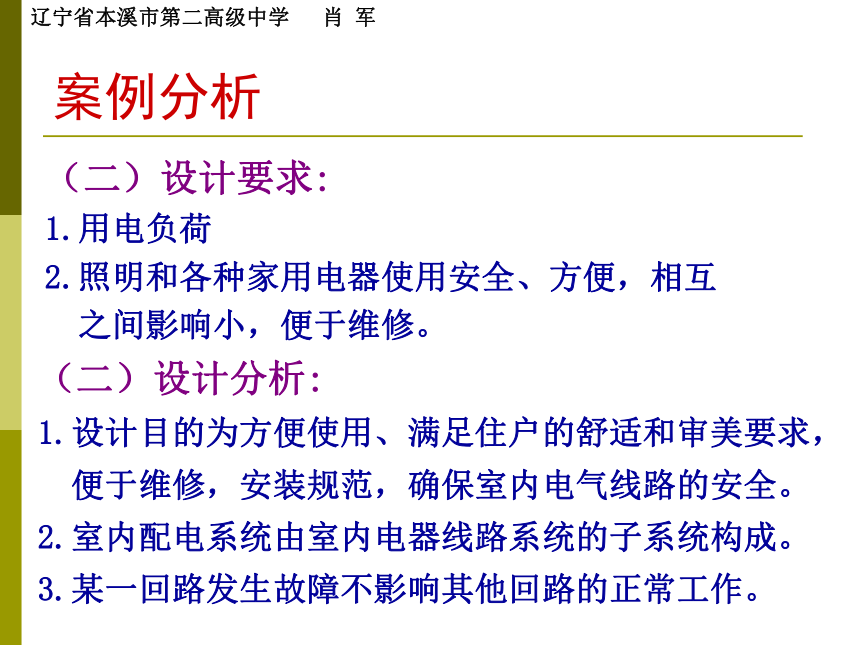

（二）设计要求:
1.用电负荷
2.照明和各种家用电器使用安全、方便，相互
之间影响小，便于维修。
（二）设计分析:
1.设计目的为方便使用、满足住户的舒适和审美要求，
便于维修，安装规范，确保室内电气线路的安全。
2.室内配电系统由室内电器线路系统的子系统构成。
3.某一回路发生故障不影响其他回路的正常工作。
案例分析
辽宁省本溪市第二高级中学 肖 军
（四）设计方案
1.电源配电箱
电源通过住宅的专用配电箱再进入室内房间，配电
箱中应有短路、过载和漏电保护，具有过负载、过电压
和漏电保护功能。每户应设置强弱电箱，配电箱内应设
动作电流30MA的漏电保护器，分路经过控开后，分别控
制照明，空调，插座等。控开的工作电流应与终端电器
的最大工作电流相匹配。一般情况下，照明10A，插座
16A，柜式空调20A，进户40-60A。
案例分析
辽宁省本溪市第二高级中学 肖 军
2.电路的设计
杨辉的家用电负荷最大值约为11.1kw，通过安全电
流11.1kw/220v=21A,电流过大各线路必须采用单独的电
路回路。室内配电系统采用多回路形式，本例设计有照
明回路、插座回路、空调回路，对于厨房、浴室设立单
独回路。
3.导线与电器设备选择
（1）导线:应考虑防火、便于维修及安全。
（2）电器设备：应与预埋的接线盒的尺寸一致，表面
光洁、品牌标志明显，有防伪标志和国家电工安全认
证，开关灵活，插座稳固，铜片要有一定的厚度；面板
材料应阻燃和坚固。
案例分析
辽宁省本溪市第二高级中学 肖 军
（五）线路布置
1．智能系统
2．照明回路
3．功能电路
4．线路布置图
5．布线要求原则
6．各房间的布线
7．方案实施
The end ！
