通用技术知识点复习总汇
第一单元 走进技术世界
技术的性质
技术的发展与发明和革新关系：
技术的基本特性：目的性、创新性、综合性、两面性、专利性。
创新是技术发展的核心。每一项技术的问世都是创新的结果。
技术的发展需要创新，技术创新表现为技术革新和技术发明。技术创新是一个艰难而曲折的历程。
2. MP3、手机等产品使人们的生活变得更丰富、方便和快捷，这些产品都离不开电池，但废旧电池处理不当对自然环境会造成污染。这说明技术应用具有 D
A．创新性 B．综合性 C．目的性 D．两面性
4、下图表示了洗衣机的诞生和发展，这主要体现了设计具有 （A ）
A、创新性 B、目的性C、两面性 D、专利性
1．某同学准备设计制作一个受光控又可以远程遥控的台灯，为了完成这个项目他学习了电子感应知识、电路知识、无线电知识等有关知识，这说明了技术的 （ ）
A．专利性 B．创新性 C．综合性 D．两面性
19. 美国准备立法通过“克隆”技术食品出售无须履行告知义务，但受到大多民众的反对，反对的主要原因是考虑技术的（D ）
A．目的性 B．专利性 C．创新性 D．两面性
1.从“2007上海国际导航产业与科技发展论坛”上传出讯息，拥有自主知识产权的北斗卫星导航系统，将为2008年北京奥运会交通调度及场馆安全监控服务。据悉：北斗卫星导航系统相对传统的GPS而言，它不仅能“指点迷津”——帮助你确定自己身在何处，而且善于“通风报信”——告诉别人你在哪里，这体现了技术的
A、专利性 　B、两面性　 C、创新性 　D、综合性
7、核能是一种新型能源，人们要成功利用核能发电, 造福人类, 必须在核物理学理论的指导下， 综合其他科学知识(如数学、化学、热力学、力学、材料科学、机械工程学、自动控制学、仪器仪表学等)，才能将理论转化为技术,实现科学向生产力的转化。这说明了技术具有（ ）
A、两面性 B、目的性 C、创新性 D、综合性
26、“奥运火，航天芯”，指的是由航天科技工业集团公司设计制作的08北京奥运会火炬，跟以往奥运会所使用的火炬有一些差别，采用丙烷作燃料，火炬火苗在0～2500米的海拔高度区间内，都能以稳定的压力保证火焰高度不变，并已通过了风洞、淋雨等测试的层层考验，上述例子能体现（ ）①技术的目的性 ②技术的创新性 ③技术的综合性 ④技术的两面性
A、①②③ B、②③④ C、①③④ D、①②④
3．助听器的发明开始是为了使听觉不太灵敏的人清楚听到外面的声音而发明的，这说明了技术的 （ ）A、目的性 B、创新性 C、综合性 D、两面性
3．技术与科学的区别与联系：

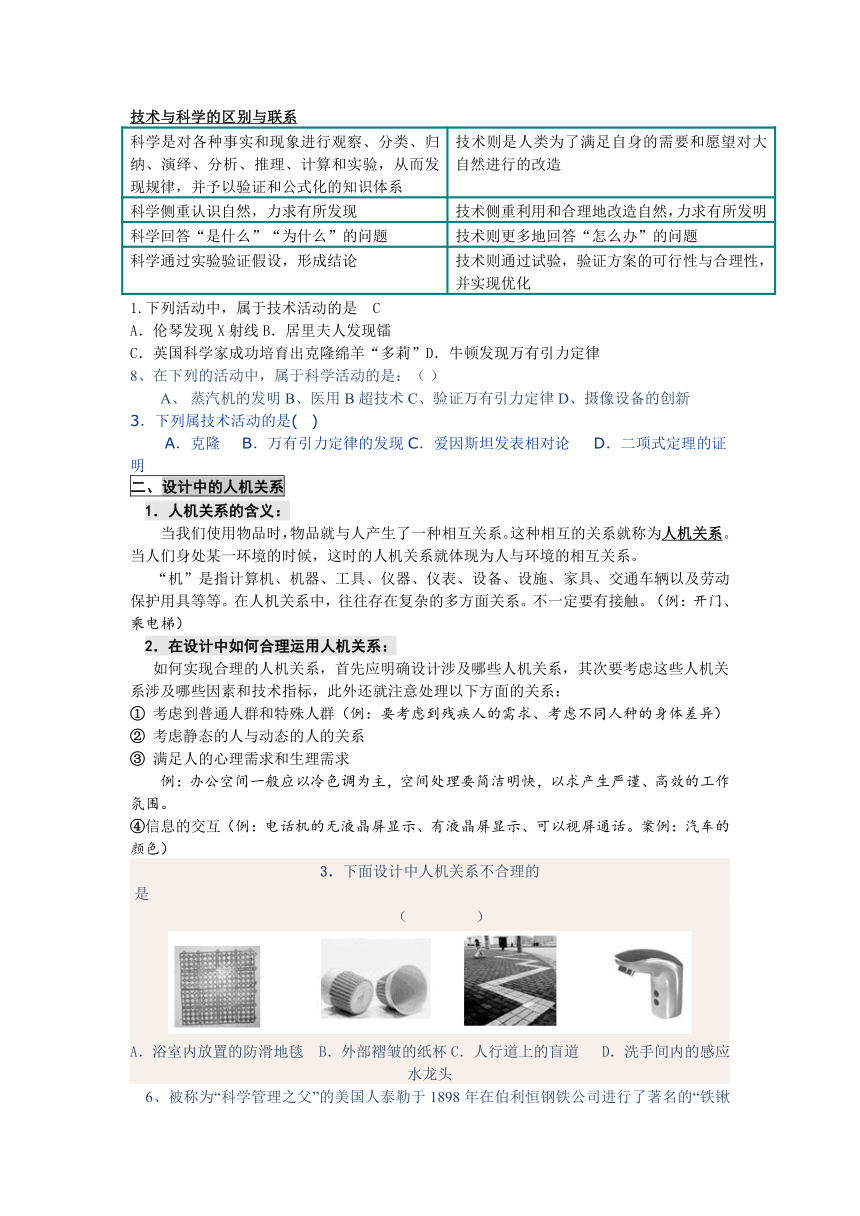

技术与科学的区别与联系
科学是对各种事实和现象进行观察、分类、归纳、演绎、分析、推理、计算和实验，从而发现规律，并予以验证和公式化的知识体系 技术则是人类为了满足自身的需要和愿望对大自然进行的改造
科学侧重认识自然，力求有所发现 技术侧重利用和合理地改造自然，力求有所发明
科学回答“是什么”“为什么”的问题 技术则更多地回答“怎么办”的问题
科学通过实验验证假设，形成结论 技术则通过试验，验证方案的可行性与合理性，并实现优化
1.下列活动中，属于技术活动的是 C
A．伦琴发现X射线B．居里夫人发现镭
C．英国科学家成功培育出克隆绵羊“多莉”D．牛顿发现万有引力定律
8、在下列的活动中，属于科学活动的是：（ ）
　　A、 蒸汽机的发明 B、医用B超技术 C、验证万有引力定律 D、摄像设备的创新
3．下列属技术活动的是( )
A．克隆 B．万有引力定律的发现C．爱因斯坦发表相对论 D．二项式定理的证明
设计中的人机关系
1．人机关系的含义：
当我们使用物品时，物品就与人产生了一种相互关系。这种相互的关系就称为人机关系。当人们身处某一环境的时候，这时的人机关系就体现为人与环境的相互关系。
“机”是指计算机、机器、工具、仪器、仪表、设备、设施、家具、交通车辆以及劳动保护用具等等。在人机关系中，往往存在复杂的多方面关系。不一定要有接触。（例：开门、乘电梯）
2．在设计中如何合理运用人机关系：
如何实现合理的人机关系，首先应明确设计涉及哪些人机关系，其次要考虑这些人机关系涉及哪些因素和技术指标，此外还就注意处理以下方面的关系：
① 考虑到普通人群和特殊人群（例：要考虑到残疾人的需求、考虑不同人种的身体差异）
② 考虑静态的人与动态的人的关系
③ 满足人的心理需求和生理需求
例：办公空间一般应以冷色调为主，空间处理要简洁明快，以求产生严谨、高效的工作氛围。
④信息的交互（例：电话机的无液晶屏显示、有液晶屏显示、可以视屏通话。案例：汽车的颜色）
3．下面设计中人机关系不合理的是 （ ）
A．浴室内放置的防滑地毯　B．外部褶皱的纸杯C．人行道上的盲道 D．洗手间内的感应水龙头

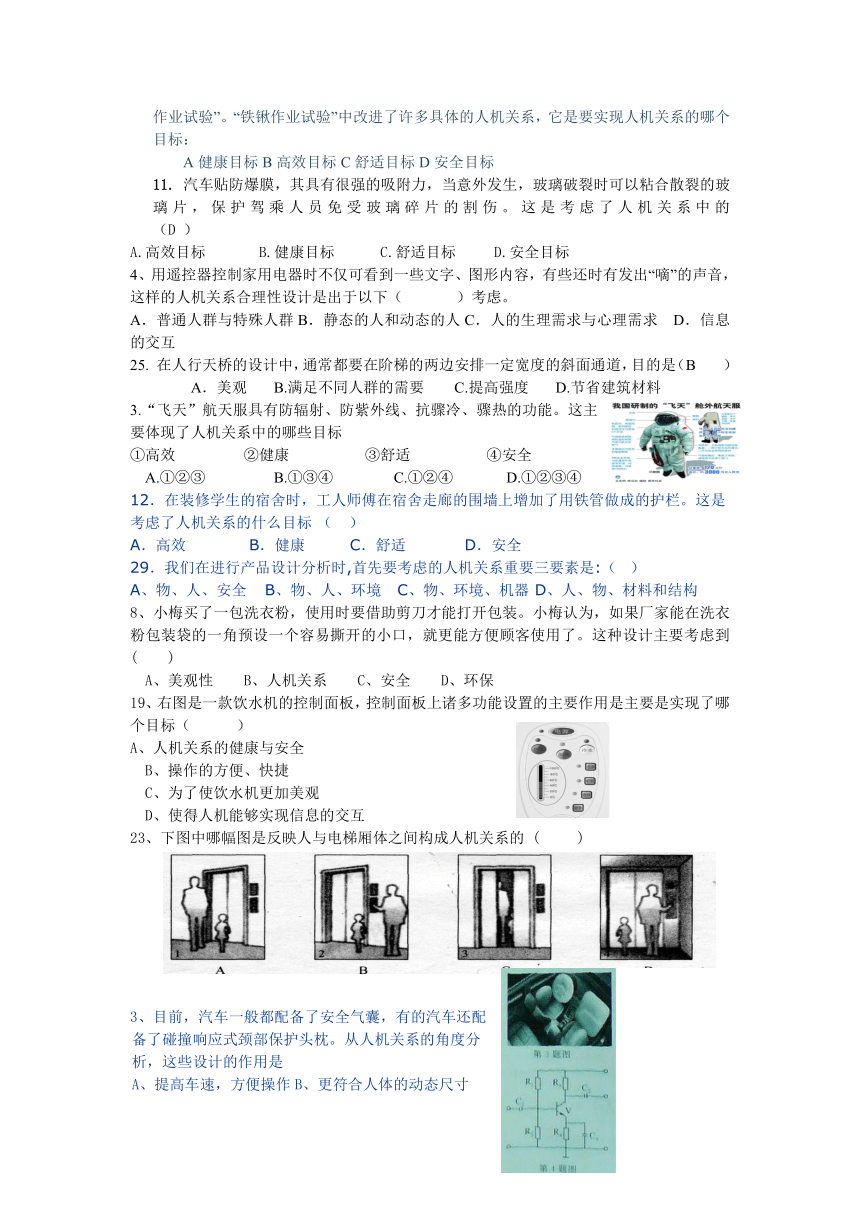

　6、被称为“科学管理之父”的美国人泰勒于1898年在伯利恒钢铁公司进行了著名的“铁锹作业试验”。“铁锹作业试验”中改进了许多具体的人机关系，它是要实现人机关系的哪个目标：
　　A 健康目标 B 高效目标 C 舒适目标 D 安全目标
11. 汽车贴防爆膜，其具有很强的吸附力，当意外发生，玻璃破裂时可以粘合散裂的玻璃片，保护驾乘人员免受玻璃碎片的割伤。这是考虑了人机关系中的 （D ）
A.高效目标 B.健康目标 C.舒适目标 D.安全目标
4、用遥控器控制家用电器时不仅可看到一些文字、图形内容，有些还时有发出“嘀”的声音，这样的人机关系合理性设计是出于以下（　　 ）考虑。
A．普通人群与特殊人群B．静态的人和动态的人C．人的生理需求与心理需求 D．信息的交互
25. 在人行天桥的设计中，通常都要在阶梯的两边安排一定宽度的斜面通道，目的是（B 　 ）
A．美观 B.满足不同人群的需要 C.提高强度 D.节省建筑材料
3.“飞天”航天服具有防辐射、防紫外线、抗骤冷、骤热的功能。这主要体现了人机关系中的哪些目标
①高效 ②健康 ③舒适 ④安全
A.①②③ B.①③④ C.①②④ D.①②③④
12．在装修学生的宿舍时，工人师傅在宿舍走廊的围墙上增加了用铁管做成的护栏。这是考虑了人机关系的什么目标 （ ）
A．高效 B．健康 C．舒适 D．安全
29．我们在进行产品设计分析时,首先要考虑的人机关系重要三要素是:（ ）
A、物、人、安全 B、物、人、环境 C、物、环境、机器 D、人、物、材料和结构
8、小梅买了一包洗衣粉，使用时要借助剪刀才能打开包装。小梅认为，如果厂家能在洗衣粉包装袋的一角预设一个容易撕开的小口，就更能方便顾客使用了。这种设计主要考虑到( )
A、美观性 B、人机关系 C、安全 D、环保
19、右图是一款饮水机的控制面板，控制面板上诸多功能设置的主要作用是主要是实现了哪个目标（ ）
A、人机关系的健康与安全
B、操作的方便、快捷
C、为了使饮水机更加美观
D、使得人机能够实现信息的交互
23、下图中哪幅图是反映人与电梯厢体之间构成人机关系的 ( )
3、目前，汽车一般都配备了安全气囊，有的汽车还配备了碰撞响应式颈部保护头枕。从人机关系的角度分析，这些设计的作用是
A、提高车速，方便操作B、更符合人体的动态尺寸
C、满足特殊人群的需要D、碰撞时保护乘驾人员

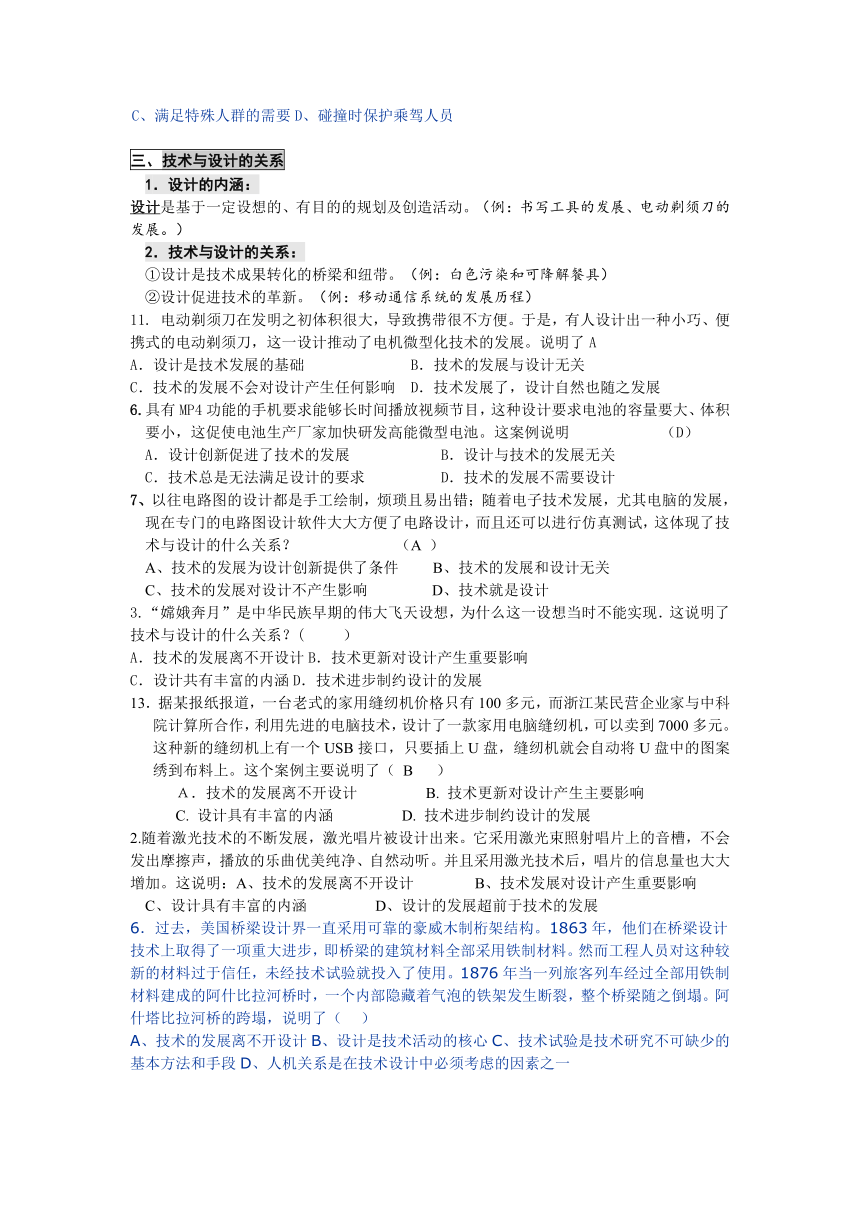

技术与设计的关系
1．设计的内涵：
设计是基于一定设想的、有目的的规划及创造活动。（例：书写工具的发展、电动剃须刀的发展。）
2．技术与设计的关系：
①设计是技术成果转化的桥梁和纽带。（例：白色污染和可降解餐具）
②设计促进技术的革新。（例：移动通信系统的发展历程）
11. 电动剃须刀在发明之初体积很大，导致携带很不方便。于是，有人设计出一种小巧、便携式的电动剃须刀，这一设计推动了电机微型化技术的发展。说明了A
A．设计是技术发展的基础 B．技术的发展与设计无关
C．技术的发展不会对设计产生任何影响 D．技术发展了，设计自然也随之发展
6.具有MP4功能的手机要求能够长时间播放视频节目，这种设计要求电池的容量要大、体积要小，这促使电池生产厂家加快研发高能微型电池。这案例说明 （D）
A．设计创新促进了技术的发展 B．设计与技术的发展无关
C．技术总是无法满足设计的要求 D．技术的发展不需要设计
7、以往电路图的设计都是手工绘制，烦琐且易出错；随着电子技术发展，尤其电脑的发展，现在专门的电路图设计软件大大方便了电路设计，而且还可以进行仿真测试，这体现了技术与设计的什么关系？ （A ）
A、技术的发展为设计创新提供了条件 B、技术的发展和设计无关
C、技术的发展对设计不产生影响 D、技术就是设计
3.“嫦娥奔月”是中华民族早期的伟大飞天设想，为什么这一设想当时不能实现．这说明了技术与设计的什么关系？( ）
A．技术的发展离不开设计B．技术更新对设计产生重要影响
C．设计共有丰富的内涵D．技术进步制约设计的发展
13．据某报纸报道，一台老式的家用缝纫机价格只有100多元，而浙江某民营企业家与中科院计算所合作，利用先进的电脑技术，设计了一款家用电脑缝纫机，可以卖到7000多元。这种新的缝纫机上有一个USB接口，只要插上U盘，缝纫机就会自动将U盘中的图案绣到布料上。这个案例主要说明了（ B ）
Ａ．技术的发展离不开设计 B. 技术更新对设计产生主要影响
C. 设计具有丰富的内涵 D. 技术进步制约设计的发展
2.随着激光技术的不断发展，激光唱片被设计出来。它采用激光束照射唱片上的音槽，不会发出摩擦声，播放的乐曲优美纯净、自然动听。并且采用激光技术后，唱片的信息量也大大增加。这说明：A、技术的发展离不开设计 B、技术发展对设计产生重要影响
C、设计具有丰富的内涵 D、设计的发展超前于技术的发展
6．过去，美国桥梁设计界一直采用可靠的豪威木制桁架结构。1863年，他们在桥梁设计技术上取得了一项重大进步，即桥梁的建筑材料全部采用铁制材料。然而工程人员对这种较新的材料过于信任，未经技术试验就投入了使用。1876年当一列旅客列车经过全部用铁制材料建成的阿什比拉河桥时，一个内部隐藏着气泡的铁架发生断裂，整个桥梁随之倒塌。阿什塔比拉河桥的跨塌，说明了（ ）
A、技术的发展离不开设计B、设计是技术活动的核心C、技术试验是技术研究不可缺少的基本方法和手段D、人机关系是在技术设计中必须考虑的因素之一

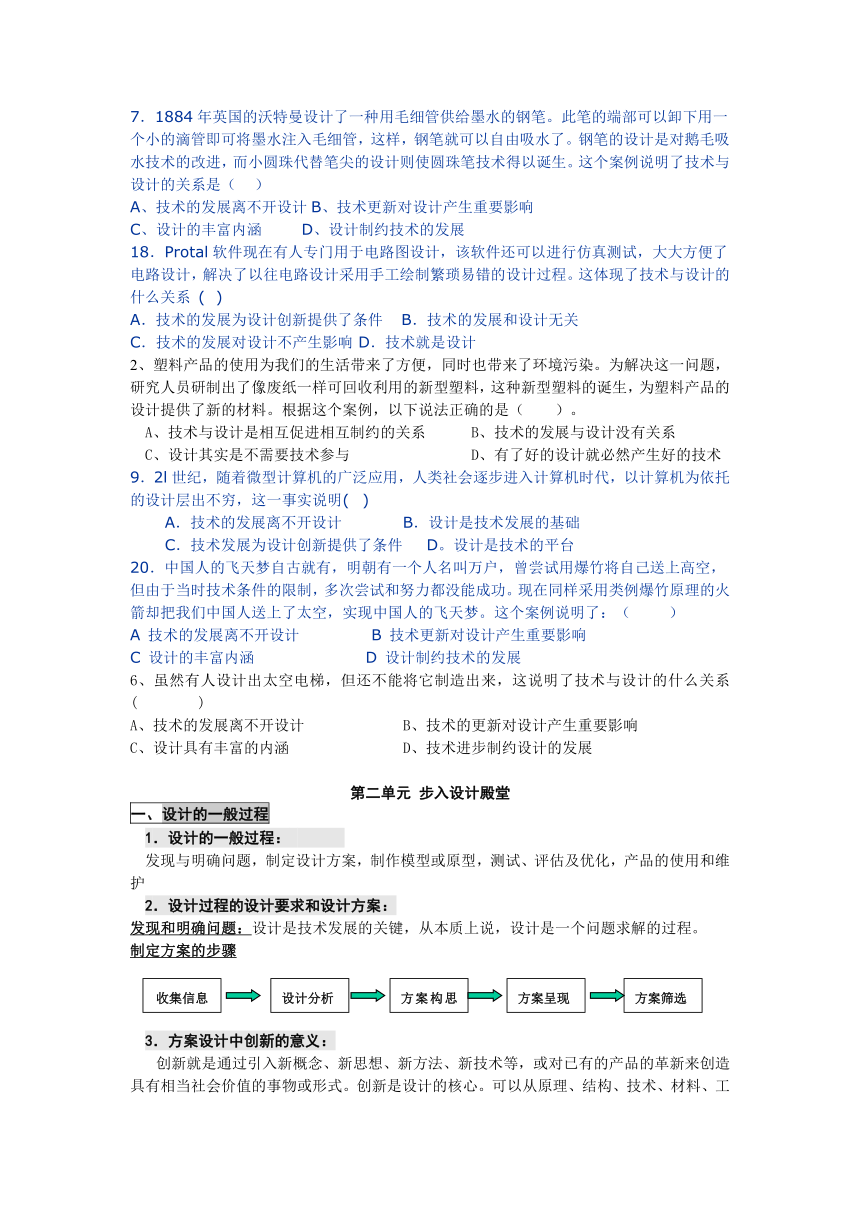

7．1884年英国的沃特曼设计了一种用毛细管供给墨水的钢笔。此笔的端部可以卸下用一个小的滴管即可将墨水注入毛细管，这样，钢笔就可以自由吸水了。钢笔的设计是对鹅毛吸水技术的改进，而小圆珠代替笔尖的设计则使圆珠笔技术得以诞生。这个案例说明了技术与设计的关系是（ ）
A、技术的发展离不开设计B、技术更新对设计产生重要影响
C、设计的丰富内涵 D、设计制约技术的发展
18．Protal软件现在有人专门用于电路图设计，该软件还可以进行仿真测试，大大方便了电路设计，解决了以往电路设计采用手工绘制繁琐易错的设计过程。这体现了技术与设计的什么关系 ( )
A．技术的发展为设计创新提供了条件 B．技术的发展和设计无关
C．技术的发展对设计不产生影响 D．技术就是设计
2、塑料产品的使用为我们的生活带来了方便，同时也带来了环境污染。为解决这一问题，研究人员研制出了像废纸一样可回收利用的新型塑料，这种新型塑料的诞生，为塑料产品的设计提供了新的材料。根据这个案例，以下说法正确的是（ ）。
A、技术与设计是相互促进相互制约的关系 B、技术的发展与设计没有关系
C、设计其实是不需要技术参与 D、有了好的设计就必然产生好的技术
9．2l世纪，随着微型计算机的广泛应用，人类社会逐步进入计算机时代，以计算机为依托的设计层出不穷，这一事实说明( )
A．技术的发展离不开设计 B．设计是技术发展的基础
C．技术发展为设计创新提供了条件 D。设计是技术的平台
20．中国人的飞天梦自古就有，明朝有一个人名叫万户，曾尝试用爆竹将自己送上高空，但由于当时技术条件的限制，多次尝试和努力都没能成功。现在同样采用类例爆竹原理的火箭却把我们中国人送上了太空，实现中国人的飞天梦。这个案例说明了：（ ）
A 技术的发展离不开设计 B 技术更新对设计产生重要影响
C 设计的丰富内涵 D 设计制约技术的发展
6、虽然有人设计出太空电梯，但还不能将它制造出来，这说明了技术与设计的什么关系( )
A、技术的发展离不开设计 B、技术的更新对设计产生重要影响
C、设计具有丰富的内涵 D、技术进步制约设计的发展
第二单元 步入设计殿堂
设计的一般过程
1．设计的一般过程：
发现与明确问题，制定设计方案，制作模型或原型，测试、评估及优化，产品的使用和维护
2．设计过程的设计要求和设计方案：
发现和明确问题：设计是技术发展的关键，从本质上说，设计是一个问题求解的过程。
制定方案的步骤
3．方案设计中创新的意义：
创新就是通过引入新概念、新思想、新方法、新技术等，或对已有的产品的革新来创造具有相当社会价值的事物或形式。创新是设计的核心。可以从原理、结构、技术、材料、工艺等方面进行考虑改进和突破，以实现创新的目标。要实现产品设计的创新，除了要最大限度地发挥人的智慧外，还应注意利用最新的技术成果和现代的设计理论和方法。
设计的一般原则
1．设计的一般原则：
①创新原则 ②实用原则 ③经济原则 ④美观原则
⑤道德原则 ⑥技术规范原则 ⑦可持续发展原则
2．设计一般原则的相互关系：各种原则并不是各自独立的，它们之间往往相互联系、相互制约、相互促进、相互影响、相互渗透。具有一定的开放性。
　3、一般的市内公共汽车上通常都设有“老、孕、幼、残”人士的专用座位，这主要体现了设计中的（ ）原则： 　　A、创新和美观 B、经济和美观 C、可持续发展 D、实用和道德
3.公共汽车上设有特殊人群的座位，此设计遵循了设计基本原则的 D
A．创新性原则 B．经济性原则C．可持续发展原则 D．实用性原则
25、某香皂厂的一个设计人员为了创新，他将香皂设计成了蛋糕形，顾客购买后，在家里经常有老人、儿童误把香皂当蛋糕食用，这种设计主要违背了设计的原则是 （C ）
A、创新性原则 B、实用性原则 C、安全性原则 D、美观性原则
26. 新型快餐盒以谷物秸杆为材料做成，用过后可直接转化为牲畜饲料或肥料。这主要符合设计的什么原则 (D )
A、美观性原则 B．经济性原则 C．道德性原则 D．可持续发展原则
13．目前世界上设计和生产的大多数飞机、轮船和飞船的舷窗的窗口都设计成圆形的，比如我们看到的“神州六号”飞船返回舱的舷窗，这个技术应用案例说明了设计是具有（ ）
A．美观原则 B．经济原则 C．实用原则 D．技术规范性
11．在我国，家用电器使用的交流电一般额定电压是220V、频率是50Hz,这体现家用电器的设计符合了技术的（ ）。
A、科学性原则 B、实用性原则 C、技术规范性原则 D、可持续发展原则
28.在我国，设计的工厂机床照明灯应符合规定的额定电压36V，这体现了设计时应考虑（ C ）
A.经济原则 B.实用性原则 C.规范性原则 D.可持续发展原则
29.2007年6月14日信息产业部颁布新款手机的充电器都要统一使用新标准。目前，已经有14家企业生产的15种型号的统一接口手机充电器通过了国家验证。这一标准的颁布主要体现了（C ）。
A．道德原则 B.美观原则 C.技术规范原则 D.可持续发展原则
12、诸葛弩是三国时诸葛亮对弩机进行改进，可以连发十枝箭的连弩。诸葛弩严格按照图纸制作出来的，各个部件可以互换，战场上士兵可以从损坏的弩机上拆下完好的部件重新组装使用这说明诸葛弩的设计主要体现了 （ ）
A．创新原则 B．实用原则 C．技术规范原则 D．经济原则
4.右图是摩托罗拉公司生产的一款直板手机W233，手机外壳是使用回收的矿泉水瓶、牛奶瓶等再生塑料，各种说明书、宣传册、保修卡等纸张全部采用了再生纸张，还附带预付费信封，方便用户将废旧手机寄回摩托罗拉公司进行回收。对这种设计的评论最恰当的是
A．考虑到实用性，该款手机设计功能越多越好
B．预付费信封加大了成本，违反了设计的经济性原则
C．该设计充分体现了设计的可持续发展原则
D．采用不对称设计，使产品外观更加新颖、独特
　10、老肖从日本带回了一个原装微波炉，因三相插头太大，插不进家里的国产三相插座，这一设计违反了设计（ ）原则？
　　　　 A、美观原则 B、经济原则 C、实用原则 D、技术规范性
15、摩托罗拉公司生产的一款直板手机W233，手机外壳是使用回收的矿泉水瓶、牛奶瓶等再生塑料，各种说明书、宣传册、保修卡等纸张全部采用了再生纸张，还附带预付费信封，方便用户将废旧手机寄回摩托罗拉公司进行回收。对这种手机的设计原则进行评价最恰当的是（ ）
A、考虑到实用性，该款手机设计功能越多越好
B、预付费信封加大了成本，违反了设计的经济性原则
C、采用不对称设计，使产品外观更加新颖、独特
D、该设计充分体现了设计的可持续发展原则
6．某公司设计了一款新型手机，机身百分之七十五由植物性材质制造，所以即使放弃置，它也能和大地触为一体，最终被分解成水和二氧化碳。该技术设计主要体现了( )
A．道德原则 B。经济原则 c．安全原则 D．可持续发展原则
12．京沪高速铁路正在建设过程中，所需要的钢轨要从很多钢铁生产企业购买，这些钢轨虽然是从不同企业采购来的，但它们的形状、长度、宽度、厚度等很多指标都是相同的，这说明钢轨的设计遵循了( )A．科学性原则 B．实用性原则C．技术规范性原则 D．安全性原则
10、虽然同属锤子，但设计家们却设计出了不同的类型，如图：
平头锤（金工） 羊角锤（木工） 叩诊锤（医疗） 橡胶锤
请问，这些不同的设计主要体现设计的（ ）原则。
A、创新原则 B、经济原则 C、实用性原则 D、美观性原则
第三章 体验设计实践
一、发现问题
2．发现问题的一般方法：
观察日常生活（包括有意识观察和无意注意）
收集和分析信息（文献法，问卷调查法，询问法）
技术研究与技术试验
3．设计产品相关信息的收集与处理：
我们通过对信息的收集、检索和分析，往往可以发现有些有价值的问题；通过问卷调查、询问访谈等方式进行信息的收集，也会有惊人的发现。我们把对已有文献信息进行收集、分析的方法称为文献法；把问卷的方式进行实际调查，获取信息、发现问题的方法称为问卷调查法；把以询问的方式收集和获取信息、发现问题的方法称为询问法。其中，询问法包括直接询问法、间接询问法、集体询问法、家庭走访询问法、个别询问法。
10、制定设计方案时，首先要收集和整理信息，收集的信息指的是 （D ）
A、网上所有信息B、市场上的商品信息C、娱乐演出信息 D、设计方案构思的需求信息
二、明确问题
三、方案的构思方法
1．产品设计分析的三个要素：
产品设计的三要素：物、人、环境
设计需要考虑的主要因素： 功能、结构稳定、安全可靠、成本适当、易于制作等
2．设计方案的常用构思方法：
方案的构思是指人们在一定的调查研究和设计分析的基础上，通过思考将客观存在的各要素按照一定的规律架构起来，形成一个完成的抽象物，并采用图、模型、语言、文字等方式呈现思维过程。①草图法②模仿法（例：仿生技术）③联想法④奇特性构思法
3．设计方案的制定：
4．对产品设计分析，根据设计要求选择合适的材料和标准件：
标准件：采购方便；直接使用，简化制作过程；相对便宜，从而降低产品成本；实现通用通换，易维护
22、我们在设计制作的过程中，为了降低制作成本和制作难度，常希望使用一些“标准件”。你对“标准件”的理解是 （ A ）
A．国家给予统一标准代号的零部件 B．经国家检验合格或免检的零部件
C．全国统一价格的零部件 D．已经获得专利并得到保护的零部件
31.下列产品不属于标准件的是
A 、轴承 B、钻头 C、橡胶密封圈 D、不锈钢门拉手
9．下列产品不可能是标准件的是（ ）
A．螺钉 B．垫圈 C．螺母 D．锁
7．我们在设计制作的过程中，为了降低制作成本和制作难度，常希望使用一些“标准件”。你对“标准件”的理解是（ ）。
A．国家给予统一标准代号的零部件 B．经国家检验合格或免检的零部件
C．全国统一价格的零部件 D．已经获得专利并得到保护的零部件
19、下列有关标准件的描述错误的是（ ）
A、标准件具有互换性B、标准件的设计是有国家标准的
C、在设计时应尽量使用标准件，以降低成本
D、标准件是指经优化、简化、统一并给以标准代号的零件或部件，例如台灯的灯罩。
5．对设计方案进行比较和权衡：
对方案进行评判和比较，要从设计的目的出发，针对一些相互制约的问题进行权衡和决策，选出较为满意的方案或集中各方案的优点进行改进。考虑的方面：实用、美观、创新、稳定性、安全性、环保性、加工难易程度、经济成本，等
四、设计表现图
1．技术语言的种类及其应用：
技术语言是一种在技术活动中进行信息交流的特有的语言形式。（常见的有：图样、图表、模型等）
[技术图样]：采用某种规范形式将设计用图样的形式表达出来。特点：易于把握技术特征，最具技术特征。呈现较复杂产品的设计方案及对设计进行详细说明陈述时，比较合适。（克 服了语言障碍，直接明了地进行表达与交流。）
9.下列属于技术图样的的是 A
A．机械加工图 B．折线图 C．柱状图 D．交通图
15.语言是一种在技术活动中进行信息交流的语言形式，在工程施工和产品加工制作中直接依据的技术语言是（ C 　 ）Ａ．图表 B.口头语言 C.技术图样 D.模型
16、下面哪一种不是技术图样（ ）
A、机械加工图 B、三视图 C、效果图 D、建筑施工图
2．简单的草图：
草图（方案草图或设计速写）：它能迅速捕捉和记录设计者转瞬即逝的创作灵感，表达设计创意，是把设计构思转化为现实图形的有效手段之一。可分为构思草图和设计草图。
五、常见的技术图样
尺寸三要素：①尺寸界线 ②尺寸线 ③尺寸数字
⑴ 尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心线处引出。也可以借用图形的轮廓线、轴线或对称中心线作尺寸界线。
⑵ 尺寸线用细实线绘制，且不能用其他图线代替；尺寸线终端一般用箭头表示尺寸的起止。
⑶ 尺寸数字表示机件的真实大小（单位为毫米时，在图中不标单位），一般标注在尺寸线的上方，也可标注在尺寸线的中断处。水平尺寸的尺寸数字字头朝上，垂直尺寸字头朝左，倾斜尺寸字头有朝上的趋势。
16.图4为一零件的主视图和俯视图。根据主、俯视图判断，在四个左视图选项中，正确的是 C
图4
三视图的尺寸、比例
29.甲乙两图纸如图8所示，根据两图纸，加工的物体圆孔直径 C
A. 甲大于乙
B. 乙大于甲
C. 都是6mm
D. 都是6cm
23.某设计师设计出一图纸后，并标注其比例是4：1，某边长的实际长度是100cm,我们在图形中标注此边长时，应标注（ C ）
Ａ．400cm B.25cm C.1000 D.100 7．以下尺寸标注错误的是 （ ）

图21. 下面图样尺寸的标注正确的是 ( C )
2
32. 根据立体图，补全下图中俯视图和左视图中所缺的线条。
7、以下尺寸标注都正确的是（ ）
[例3]下图是图书馆内使用的活动木梯的立体图及待完善的三视图。
(l)请补齐左视图和俯视图中缺少的线条。
(2)根据立体图所给尺寸，在三视图中标注出木梯 对应的长、宽、高尺寸。
21、根据立体图，补全俯视图和左视图中所缺漏的图线。（共6分）
16．观察形体的立体图和待完善的三视图，请作答：（6分）
（1）画出该立体图的俯视图和左视图。
（2）根据立体图所给尺寸，在三视图中标注出对应的长、宽、高，以及半径。
31、作图（10分）
如图所示的形体，长为20mm，宽为8mm，高为9mm，曲面的半径为4mm。
（1）根据已有的正等轴测图和左视图，补充完成主视图和俯视图。（6分）
（2）在完成的三视图上标注相应的尺寸。（4分）
10、形体完整的尺寸标注包含三个基本要素，即尺寸界线、尺寸线和尺寸数字。以下尺寸标注错误的是（ ）
A B C D
第四章 展现设计成果
一、模型
1．模型及其功能：
模型是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。
模型在设计的过程中，具有以下两个功能：
①使设计对象具体化。
②帮助分析设计的可能性（设计复杂的产品）
二、材料
材料的分类
天然材料：指取材于大自然且保持着原本特质的材料，如木材、黏土、石材
合成材料（又称人造材料）：是人为地把个同物质经化学方法或聚合作用而成的材料，其特质与原料不同，如塑料、玻璃、钢铁等
混合材料：天然材料与合成材料的综合，如胶合板、纸、混纺料等。混合材料会保持部分原来的特质
22.下列属于混合材料的是 A
A、胶合板 B、玻璃 C、原木材 D、塑料
21．下列材料属于混合材料的是（C ）。
A．黏土 B．玻璃 C．胶合板 D．石头
三、工艺
1．工艺的含义和常用工艺的种类：
工艺是利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。
工艺的种类：有加工工艺、装配工艺、检测工艺、 铸造工艺、表面处理工艺等。
16．刘某的自行车，多处表面都已严重锈蚀，他想让维修店的工人师傅通过金属的表面处理方法提高自行车的美观程度，在下列处理工艺中最合理的是（ ）
A.在生锈的地方直接刷上油漆 B.在生锈的地方先进行表面刷光并打上底漆，后喷涂
C.在生锈的地方进行镀层处理 D.在生锈的地方用砂纸磨光
16、瑞安市塘下镇是全国闻名的汽车、摩托车配件生产基地，其中有大量的汽车及摩托车配件
需要进行电镀和发黑处理。试问电镀和发黑属于以下哪种工艺 （ ）
A．加工工艺 B．装配工艺 C．检测工艺 D．表面处理工艺
27、在制作台灯的过程中，现有一块足够大的钢板，假设需要做成100X100mm的底座，你选择的工艺方案是（ ）
①使用锉刀锉削钢板； ②使用直尺和划针划线； ③使用钢锯锯削钢板
A．①②③ B．①③② C．③①② D．②③①
19、以下哪一项不是工艺（ ）
A、汽车的装配流程 B、景泰蓝的上色方法 C、可口可乐的生产配方 D、手工业的艺术品
22、以下不属于金属材料的加工工艺的是（ ）
A、刨削 B、划线 C、锯割 D、切削
工艺的作用：保证产品质量，提高生产效率；影响产品的功能、强度、外观
2．金工常用的工具和设备：
金工工艺： 包括划线、锯割、锉削、钻孔、连接和表面处理，等等。
[划线]：就是在待加工的材料上用相应的工具划出加工部件的轮廓线或基准点或基准线。
一般步骤为：①划出基准②划尺寸线③划轮廓线④冲眼。工具一般有：划针、钢直尺、角尺、划规和样冲。各类工具的操作要领详见P144
[钻孔]：常用的钻头是麻花钻。
13.通用技术课上，同学们制作多功能晾衣架， 如图3所示，所用材料有：长600mm宽200mm厚20mm的齿接板、Φ4mm足够长的直铁丝、Φ5mm足够长的直不锈钢杆、螺母、足够长的塑料套管、小弹簧，下面工具中其中适合制作、加工不锈钢杆和铁丝的工具是 C
图3
①钳子 ②台虎钳 ③锉刀 ④刨子 ⑤钢锯
A、①②③ B、②③④⑤ C、①②③⑤ D、②③⑤
23.如图6所示的四种工具中不属于金属加工工具的是 C
图6
5、要想在木质材料上开榫眼，不需要用到的工具是（ ）
A．木工凿 B．木工刨 C．羊角锤 D．木工尺
22. 在利用手工工具制造螺丝杆的时候，应选用的工具是（D ）
A．锤和錾子 B．锉刀和样冲 C．手用丝锥和攻丝绞手 D．板牙和板牙架
34.工具设备是人类技术的结晶，古语说：“工欲善其事，必先利其器”。木工将一木板分割并使表面平滑，必须用到的工具是
A锯子 刨子 B划针 台虎钳 C样冲 铁锤 D丝锥 扳手
25、如图所示的工具中，不属于金属加工的工具是（ ）
A．划规 B．手锯 C．样冲 D．刨
30、制作木制支架需要哪些工具？
①锯子②凿子③锉刀④刨子⑤样冲
A.①②③ B.①③⑤ C. ③④⑤ D. ①②④
7、在钢板上加工螺纹孔，用到的工具是
A、钢锯和丝锥B、锉刀和丝锥C、钻头和丝锥D、板牙和丝锥
四、制作模型
1．加工工艺的的选择：
2．简单产品的模型或原型的制作：
模型制作的一般步骤：
①选择合适的材料 ②准备适当的工具和加工设备。 ③按设计图样划线 ④对材料进行加工
⑤装配 ⑥进行表面处理 ⑦对产品进行评价 ⑧对设计方案进行修改，做成展示模型。
第五章 再创设计新意
一、技术试验及其方法
1．技术试验的重要性：
我们通常将技术活动中为了某种目的所进行的尝试、检验、优化等探索性实践活动称为技术试验。（例：技术试验卫星）
8.李明同学自己设计制作了一把座椅，完成后需验证座椅的舒适性，以下简单的测试方法中合理的是 A
A．自己坐在椅子上感受一下 B．放一些重物在椅子上，看是否能承受
C．用电风扇对椅子吹风看能否吹倒 D．用手左右晃一晃看是否稳固
28、生产施工前要对材料的性能进行测试，要测试木材的某种强度，如下图2所示装置，测试前先准备两个木纹方向不同的木块A、B，关于这个测试说法正确的是 （ B ）
A、图1中A、B是同种木材的木料，该测试是材料的抗弯强度测试
B、图1中A、B是两种木材的木料，该测试是材料的抗弯强度测试
C、图1中A、B是两种木材的木料，该测试是材料的抗剪强度比较测试
D、图1中A、B是同种木材的木料，该测试是材料的抗剪强度比较测试
1、某市铸管厂承接了一项供水水管的生产任务，为了保证产品的质量，对所生产的水管进行质量检测，利用注水加压的方法检测水管的强度，这种试验方法属于( )
性能试验 B.预测试验 C.优化试验 D.信息试验
3、如右下图，几名中国航天员在莫斯科加加林阿特拉斯宇航中心IL―76―MDK飞机上尝试太空失重实验训练。那么航天员所进行的失重试验从技术试验方法看，属于（ ）
A．移植试验法 B．模拟试验法 C．强化试验法 D．虚拟试验法
15．将橘子从长江以南运到长江以北种植的试验为（ ）
A、优选试验法 B、模拟试验法 C、强化试验法 D、移植试验法
二、知识产权、
知识产权是人们基于自己的智力活动创造的成果和经营活动的标记、信誉而依法享有的权利。狭义的知识产权包括著作权、专利权、商标权三部分。26.我国知识产权保护制度保护了发明者的创造，并赋予发明人一定的权益，使发明者能设计创造出更多更好的新产品。下列不属于知识产权保护范围的是 A
A.经营权 B.著作权 C.专利权 D.商标权
8．小强发明的摩托车自动报警防盗锁在杂志上作了介绍，某锁厂根据此资料生产出了这种防盗锁并投放市场。根据以上介绍，以下说法正确的是( )
A．小强因为没有申请专利，所以并不拥有防盗锁的专利权
B．小强的发明已经过期失效C．在杂志上介绍就相当于获得了专利权
D．防盗锁技术不能申请专利权
2、以下没有侵犯知识产权的是： ( )
A．单位买来的正版软件光盘，刻录多份后分发给员工使用；
B．小张将某个公司的商标图案作为自己个人网站的Logo（标识）；
C．电影《集结号》上映以来获得广泛关注，片名不久就遭商标抢注，目前已经被申请为养老院、托儿所甚至游泳衣的商标； ( )
D．小王将自己所在公司的一些商业秘密告诉公司的竞争对手从中牟利。
2、知识产权制度体现了在市场经济条件下，人们对知识的尊重和保护，下面有关知识产权制度理解正确的是
A、知识产权制度不允许专利所有权人对专利技术的垄断
B、所有技术产品都可以申请到专利权C、所有技术产品都需要申请专利权
D、知识产权制度能使发明创造获得最大经济效益
三、使用说明书
1、说明书结构：
一份完整的产品使用说明书应当由以下几部分组成：
（⒈）设计说明
主要介绍本产品与现有的同类产品相比，它的性能特点有哪些改善与提高，以及现有的性能特征、产品的技术参数。
（⒉）使用说明
主要介绍本产品具体的、正确的操作使用方法。
（⒊）注意事项
主要介绍在使用该产品的时候要着重注意的地方，或者是有可能产生的负面作用，以消除在使用时或使用后有可能带来的安全隐患。还应该包括出现意外情况时的应急解决方法和出现故障时的维修处理办法。
（⒋）联系方式
主要写清生产单位名称、地址、邮编、电话、传真及网址等。
2、撰写原则
撰写产品使用说明书必须遵循以下几个方面的原则：
⑴ 实事求是。其中包括在设计说明中不能随意地夸大设计产品的性能，在注意事项中必须标明其有可能带来的负面影响以及安全隐患，绝不能隐瞒。
⑵ 表达准确。说明书中不能有含混其词、模棱两可的词语，更不能有误导性的语言。
⑶ 通俗易懂。产品说明书必须针对产品的具体消费群体，尽可能采用简单明了的语言、规范的字体，必要时应加以图解，尽量避免使用晦涩难懂的专业术语以及繁体字等不规范文字，更不能盲目地使用外文。
30.李女士买了一瓶有美白效果的进口洗面奶，瓶身上除了产品名称是用中文标注的外，其它内容均为英文。使用一星期后，李女士脸上长出了许多红色小斑点。后来请人对该洗面奶说明书翻译后才了解，原来说明书上指明过敏性肤质不能使用该产品，而李女士刚好是过敏性肤质。产生问题的原因是 A
A．说明书没有充分考虑用户阅读的需要 B．说明书有误导性语言
C．说明书的内容没有侧重点 D．说明书随意夸大产品性能
18. 有一药品说明书写道：每片药含有效成分0.125g,人体每千克服30~50mg，且内容说明多数用英语。结果让人看了半天也不知该服多少片药，这份说明书问题主要出在：（C ）
A．没有体现产品的设计特点 B．没有侧重点
C．没有充分考虑用户的阅读需要 D．条理不清楚
20.购买产品后，都会有相应的产品使用说明书，产品使用说明书的功能不包括（ D ）
Ａ．使用户更合理的维护产品 B．使用户更好的使用产品。
C．使用户更安全的使用产品 D．使用户自己能维修产品
　5、有一药品说明书写到：每片药含有效成分0.125g，人体每千克服30~50mg。结果让人看了半天也不知该服多少片。这份说明书问题主要出在：（ ）
　　A、没有体现产品的设计特点 B、没有侧重点
　　C、没有充分考虑用户的阅读需要 D、条理不清楚
13. 某村村民黄顺福买了一种名为“保果灵2号”的农药。农药说明书上清楚地标着“连续使用2次，间隔期为20天”。黄顺福看后，当天便对果园的柿树连续喷洒了2次农药，准备20天后再喷洒2次。七八天后，他家200棵柿树的叶子、果实全部掉落！请问，造成黄顺福家200棵柿树叶子、果实全部掉落的原因是（ ）
A、说明书没有充分考虑用户的阅读需要；B、说明书的内容条理不清楚，“说而不明”；　　
C、说明书的内容没有侧重点； D、黄顺福没有看清楚说明书就盲目使用农药。
第一单元 结构与设计
一、常见结构的认识
1、结构的概念：
（结构的五种受力形式：拉力、压力、剪切力、弯曲力、扭转力）
2、结构的分类：
根据物体的结构形态，结构分为 、 、 三种基本类型。
实体结构是指结构体本身是实心的结构。其受力特点是： 。如实心墙、大坝等。
框架结构是指结构体由细长的构件组成的结构。其受力特点是： 。如铁架塔、建筑用脚手架，厂房的框架等。
壳体结构是指层状的结构。其受力特点是： 。如摩托车手的头盔、飞机的外壳、贝壳等。
10．摩托车事故中驾乘人员死亡的70％以上都是没有戴头盔或者是头盔质量不合格造成头部受伤所致。质量合格的安全头盔能有效保护人的头部，是因为： C
A．合格头盔制作优良，戴在头部与头部形成一个整体，是一个坚固的实体结构
B．合格头盔的密封性好，里面的空气能起到缓冲撞击的作用
C．合格头盔是一个良好的壳体结构，坚硬的壳体能有效保护头部
D．合格头盔视野清晰，可以帮助车主避免交通事故的发生
24.如图7所示多功能椅子，平时可以当椅子使用，还可以用来搬运小物品。从力学架构与形态方面考虑，该椅子的结构属于 B
A．实体结构B．框架结构C．壳体结构D．桁架结构
12、以下各种结构中，其中不同于另外三个的是（ ）
A．国家大剧院 B．长城 C．大坝 D．桥墩
24.下列选项中，属于框架结构的是
A．房屋的墙体 B．中国万里长城 C．化工厂的储油罐 D． 教室的门窗
二、稳固结构的探析
1、结构的稳定性：
结构的稳定性是指结构在 的作用下维持其原有 的能力。
2、影响结构稳定性的主要因素：
① 、②结构与地面接触所形成的支撑面积的大小、③ 。
3、影响结构强度的主要因素：
（结构的强度是指结构具有的抵抗被外力破坏的能力）
① 、② 、③
17.某些支撑阳台的梁设计成如图5所示的形状，这样设计的目的是为了阳台的 B
A.美观
B.强度
C.安装
D.稳定性
19.影响结构稳定性的因素有 D
A．物体的质量B.材料C.材料之间的联接方式D.物体重心的位置以及支撑面形状与面积大小
17．独脚茶几的底座一般采用比较重的材料（如大理石），这是为了（　　）。
A、增加强度　 　B、增加稳定性　　 C、没有什么作用　 　D、更加美观
8. 分别在一根竹杆和一根同样尺寸的脆性塑料杆上不断加挂相同质量的重物，竹杆比脆性塑料杆能挂更多重物而不会断裂，说明了（A ）影响结构的强度。
A.材料 B.结构的形状 C. 构件横截面形状 D.构件的连接方式
30.建筑用脚手架是属于（ B ）.
A.实体结构 B.框架结构 C.壳体结构 D.组合体结构
32.可以用受力结构的稳定性来解释的事实是(B )
A.拔河的绳子断裂 B.广告牌被台风吹倒
C. 鸡蛋在某种情况下可以承受很大的外力 D. 6级地震中小楼倒塌。
12.以如下方式放置的并注入不同数量水的，稳定性最差的是：
　13、我们常用的A形梯不直接采用铝合金片，而用长方形截面的铝合金构件，这说明了（ ）影响着结构强度
　　　　 A、材料 B、构件的形状 C、重心的高低 D、连接方式
12．防盗门的结构设计中，需要最优先考虑的因素是（ ）
A．成本 B．结构强度 C．结构稳定性 D．个性化需要
16题图
16、如图所示是一款移动黑板，为了增加其稳定性，合理有效的措施是
A、支撑直杆采用折叠结构B、加大黑板底架的质量
C、增加黑板的厚度D、减小黑板的长度
4、结构与功能的关系：
结构决定着事物的性质，也直接影响事物的功能。
27.对于棚室屋结构的立柱和墙体，下列荷载中属于恒载的是 D
A．雪载 B．风载 C．雨载 D．房梁的质量
31. 19世纪初诞生了自行车，从单一到种类繁多，如装有辅助小轮的童车、三地 车、折叠车、赛车、残疾人专用车等，这些不同功能的自行车，是因为设计者改变了（ B ）
A.外观 B.结构 C. 自重 D. 材料
26.图示为某公司简易不锈钢晒衣架广告，两个人挂在衣架上以示其牢固，若要求晒衣架每面能承重40kg，请你设计一个简易试验方案，检验该晒衣架的强度和稳定性。
（1）分别用示意图表示试验方法，必要时用文字说明。（给定待测晒衣架1个，10kg铁砣若干，坚固绳索若干）
（2）如果该晒衣架强度不够，可能损坏的部位有哪些？
（3）如果该晒衣架稳定性不够，请提出改进措施。
[例3]高一(l)班的同学在教室里布置了一些花草，他们把直杆AB的一端固定在墙上将吊兰挂起来，如下图所示。
请回答下列问题：
（1）结构受力的基本形式有压力、拉力、弯曲力和剪切力等。请说出AB杆的主要受力形式。
（2）简述这个结构存在的缺陷。
（3）在不改变杆的固定点A和悬挂点B的前提下，简述你对这个结构提出的改进方法？并在原图上标注改进方案。
答案(提示)：
(l)受到弯曲力；
(2)花盆过重时，AB杆可能由于弯曲过度而断裂;
(3)加拉杆或支撑杆，如下图所示。
考查内容：主要考查结构的受力分析及改进设计方 案的能力。
5. 人们最早利用混凝土的时候，只是把它当作人造石材。作为人造石材的混凝土与一般石材一样，虽然有较好的耐压性能，但是经不起拉力。除了其形状很容易满足人们的需求外，它与其他石材并没有特殊的优点。但是它有一个重要的性质，那就是它的膨胀系数与钢材很接近。因此，它可以与钢材紧密结合起来。当人们把混凝土跟钢材结合起来做梁后发现：这样的梁既能受压，也能受拉（因为钢材善于受拉，混凝土善于受压），其强度比用混凝土做成的梁的强度大得多。请你根据以上的描述，设计钢筋混凝土梁的简单结构图（钢筋应该放在梁的什么部位、什么方向），画出草图，并说明原因。
答：当梁受力时，上半部分主要受到压力，放善于受压的混凝土，下半部分主要受到拉力，放善于受拉的钢材，这样才起到很好的发挥作用。
37.折叠床是方便、实用的家庭生活用品。如图是一款长度为2米、宽度为0．8米的对折床(床板正面及背面如图)，长期使用后床体中部发生了变形下陷，纸质床面板损坏，床面形成明显的凹坑，睡觉时极不舒服。
(1)从结构角度分析，折叠床设计存在的不足是 (填序号)
①床面板为较薄纸板，承重不足 ②折叠床太高③主要承重部位----床面中部，钢管间距偏大④床脚形成的支撑面太小⑤长度方向上所使用的软铁条不能有效承重
(2)由圆钢组成的主床架和横向支承尚坚固，针对上述设计不足从以下方法中找出两种较好的加固措施 (填序号)
①在折叠床中部、床板宽度方向的相邻端加焊横向的圆钢 ②床面板用纸板材料更新 ③床面板更换成较厚的木板 ④在床面上绷尼龙绳网 ⑤在床板正中焊接一固定支腿
(3)若加固过程中有如下环节：①选购床面板材料②测量床面尺寸③在木板上画线③床面板拼接固定⑤锯割床面板。合理的时序是
A．①②③④⑤ B．②①③④⑤ c．②①③⑤④ D．②①⑤③④
27．技术试验题 学校准备在公共场所放置一种可移动式的垃圾箱，如图所示。(10分)
（1）请你设计一个测试垃圾箱结构稳定性的技术试验方案。
（2）你认为该垃圾箱在稳定性方面有什么问题？列出两种解决办法。
15．右图15-1是花杆木做成的小桌子。观察右图回答下面问题
（1）当受到载荷时，桌面受到什么力？花杆支柱受到什么力？

（2）花杆支柱受到荷载所产生的内力相同时，A、B、C哪个点容易发生断裂？为什么？，A、B、C 哪个点容易发生断裂？为什么？
15．（1）桌面主要受弯曲力；
花杆支柱主要受压力；
（2）A点容易断裂；因为A点的受力面积最小，单位横截面积上承受应力较大，当超过应许应力时就会断裂。
第二单元 流程与设计
一、生活和生产中的流程
1、流程的含义：
流程是一项活动或一系列连续有规律的事项或行为进行的程序。包含环节与时序。
流程中工序的作业方式——串行和并行。
上一道工序完成之后才能进入下一道工序——串行。几项工作同时进行——并行。
2、时序与环节：
⑴时序：过程的经历中，各环节按照一定的时间顺序先后出现、完成。这种时间顺序关系，称为时序。 （例：买票→ 候车→检票→上车。）
⑵环节：活动或事件在其发展的过程中，依据某种特征或方式，可将该过程分解为若干个小过程，称这些小过程为环节。
三、流程的优化
1、流程的优化及目的：
在设计和实施流程的过程中，经常需要进行不断的修改和完善，这种对流程修改的过程，叫做流程的优化。
目的：提高工作效率、降低成本、降低劳动强度、节约能耗、减少环境污染、保证安全生产等。
14、以下流程安排，合理的是（　　）。
A．画下料图——锯割——粘接——打磨——画设计图
B．青霉素皮试——观察20分钟——无过敏反应——注射青霉素
C．冷藏螺钉——取出螺钉并快速送装配车间——隔天装配
D．购买电器元件——调试——制作底座——做灯罩——组装台灯
15、无人售票公共汽车，到站后会同时打开前后门，让乘客从前门上车后门下车，并用语音提醒大家前门上车，后门下车，这样做最主要的原因是（　　）。
A．公交车公司的规定 B．可以看清楚乘客投钱了没有
C．这样可以使流程优化，节省时间 D．为了让乘客注意安全
9.一般在医院门诊看病，如无需住院，简单的就诊环节一般有①收费处划价，交款②医生诊断，开具处方③取药④肌肉或静脉注射（如果是针剂）⑤挂号等。你认为就诊流程安排合理的是
A．⑤①②③④ B．①②⑤④③ C．②③④①⑤ D．⑤②①③④
4．法兰是以钢材为材料制造的用于管道等连接的器件。可采用切削法加工而成，其工艺流程主要有以下4个加工环节：①下料；②检查；③切削；④钻孔；则加工锤柄的正确流程应是 （ ）
A、①→②→③→④ B、④→①→③→②
C、③→④→①→② D、①→③→④→②
第三单元 系统与设计
一、系统的结构
1、系统的含义：
概念：系统是由相互联系、相互作用、相互以来和相互制约的若干要素或部分组成的具有特定功能的有机整体。
构成系统必须具备的三个条件：
（1）至少要有两个或两个以上的要素（部分）；
（2）要素（部分）之间互相联系、互相作用，按照一定方式形成一个整体；
（3）整体具有的功能是各个要素（部分）的功能中所没有的。
例：自行车的结构
3、系统的基本特性：
(1)整体性（全局、集合）：——侧重于“部分影响整体”。是系统的最基本的特性，也是观察和分析系统最基本的思想和方法。
系统是一个整体，它不是各个要素（部分）的简单相加，系统的整体功能是各要素（部分）在孤立状态下所没有的。
系统的整体功能大于组成系统的各部分的功能之和。
例：巴尔扎克的塑像、“木桶理论”、一招不慎全盘皆输、弃卒保车、“阿波罗”登月飞船上的零件
(2)相关性（匹配、关联）：——侧重于“部分与部分之间的关联”
构成系统的各元素之间是相互联系、相互作用、相互依赖、相互影响的关系，是彼此相关的。
例：古代建筑的“梁柱结构”、合金钢材料各种性能的相互影响、家庭装修工程
(3)目的性（功能）：
任何系统都具有某种目的，都要实现一定的功能，这是区别不同系统的主要标志。
(4)动态性（更新）：
物质都是不断变化，因此系统是一个动态的系统，处在运动变化和发展之中。
(5)环境适应性（自适应）：
系统都存在于一定的环境之中，并不断的与外界环境进行物质的能量的和信息的交换，系统必须适应外部环境的变化。
例：“春捂秋冻”、电冰箱不能紧贴墙放置
6.时钟结构中任何一个齿轮的损坏都会影响时钟的正常功能，这说明时钟系统的B
A．整体性 B．相关性 C．目的性 D．环境适应性
25.2008年初我国南方遭遇百年一遇的雪灾，由于高压输电线和铁塔上积了大量冰挂，部分强度不好的铁塔被压垮，从而导致大批铁塔相继倒塌，造成大面积停电。从系统的角度理解，下列说法中不恰当的是 C
A．部分铁塔的倒塌影响了输电系统的整体功能
B．该输电系统的相关性是造成这种损失的原因之一
C．该输电系统的目的性不明确D．该输电系统的环境适应性不好
2、一堆沙子、钢筋、水泥等等材料散放在一起没什么意义，但是如果将它们按照一定的结构形式造成一座桥梁．就具有了交通的功能，这个案例说明系统最基本的特性是：( )
A目的性 B动态性 C整体性 D．适应性
14.下面关于系统的叙述，错误的是（ ）
A．系统是一个整体，即具有整体的特性功能、目标和作用的有机整体
B．系统的目的性是指每个系统都具有特殊的功能 C．系统必须适应外部环境的变化
D．在一个系统中，有时各子系统之间往往是互不相干的，甚至是相互对立的。
10.水（H2O）是由氢和氧两种元素构成，但当你口喝需要喝水时，分别吸入氢气和氧气并不能为你解渴，这说明（ ）。
A、至少要有两个或两个以上的要素才能构成系统
B、各要素（部分）之间相互联系、相互作用，按照一定的方式形成整体
C、系统整体所具有的功能是各个要素（部分）的功能中没有的
D．系统包含子系统，它又是更大系统的子系统
11.下面关于系统的叙述，错误的是（ ）
A、系统是一个整体，即具有整体的特性功能、目标和作用的有机整体
B、系统的目的性是指每个系统都具有各自特殊的功能
C、在一个系统中，子系统之间各自独立工作，互不相干
D、系统有时必须适应外部环境的变化
10、机器零件的胡乱堆积不能构成机器系统，只有当它们按照一定的装配关系组合起来，才能构成机器系统，这反映了系统的（ ）
A．动态性 B．整体性 C．结构性 D．相关性
15、2008年冬青岛奥林匹克帆船中心首次采用海水源热泵空调系统取暖，该系统充分利用当地的海水作为热泵系统的冷热源，较普通空调系统节能减排近30%。这个事例说明了（ ）
A．该系统各要素之间相互独立，互不干扰
B．该系统的设计综合考虑当地资源的有效利用和环境保护
C．该系统的设计应主要考虑海水源这个局部要素，对全局可以不考虑
D．只要有充足的海水源，该系统就可以正常运行
36. 下面是我们日常生活中的常用语言，没有反映系统整体性的是（ B ）
A．丢卒保车 B．春捂秋冻 C．一招不慎，全盘皆输 D．三个小皮匠顶个诸葛亮
17、一种高档轿车的底盘能根据道路的情况自动升降，当行驶在平坦的公路上时，能使底盘降到最低，以降低重心，提高高速行驶时的稳定性；当行驶到路况较差的路面时，底盘能自动升高，以保证汽车底盘不与路面碰撞。这种特性表明该轿车具有良好的
A、整体性B、相关性C、环境适应性D、动态性
18、小强经常看到刚修好的道路又被挖开，埋设各种管道，影响交通（如图所示）。针对上述问题，小强提出了以下措施，其中不合理的是
A、进行地下管道的系统设计B、组织统一施工
C、设置集中安装各种管道的地下通道D、把管道埋得浅一点，以方便维修
40. ““泰坦尼克”号豪华客轮，在当时它的各项技术性能是世界最先进的，但是后来触冰沉没了。在当时的炼钢技术并不十分成熟，炼出的钢铁在现代的标准根本不能造船 ( http: / / baike. / view / 249353.htm" \t "_blank )。泰坦尼克号上所使用的钢板含有许多化学杂质硫化锌 ( http: / / www.21cnjy.com / " \t "_blank )，加上长期浸泡在冰冷的海水中，使得钢板更加脆弱。从系统的角度理解，可能是该豪华客轮的哪个方面存在问题？（D）
A．整体性 B．相关性 C．目的性 D．环境适应性
11.“嫦娥一号”的发射是由卫星系统、运载火箭系统、发射场系统、测控系统、地面应用系统五大系统协同工作完成的，这个过程主要体现了系统的
A．整体性 B．目的性 C．动态性 D．环境适应性
　11、2003年10月我国自行研制的载人飞船“神舟五号”飞入太空。飞船和运载火箭共有几百万个零部件，这些零部件本身都很一般，但是它们按照一定的结构组合在一起就构成了性能优异的航天飞船，从而体现了系统的：
A、动态性 B、目的性 C、整体性 D、相关性
12、合金钢材料中，碳含量的高低影响着钢的强度、硬度和韧性，从而影响钢的耐磨性。碳含量高，则硬度高、韧性差；碳的含量低、则硬度低、耐磨性差。这反应了系统的什么基本特性：
　　A、相关性 B、环境适应性 C、动态性 D、整体性
13．2008年北京奥运会比赛视频转播利用计算机技术来实现数字信号的传输，如果一个小程序的错误将会影响相关程序的正常运行，这主要体现了系统的什么特征： （ 　 ）
A、整体性 　　　B、动态性　　　 C、环境适应性 　　　D、相关性
第四单元 控制与设计
一、控制的手段与应用
1、控制的含义：
人们按照自己的意愿或目的，通过一定的手段，使事物向期望的目标发展，这就是控制。
二、控制系统的工作过程与方式
1、简单开环控制系统的基本组成和工作过程：
概念：控制系统的输出量不对系统的控制产生任何影响的控制系统。
例：红绿灯定时控制系统、防盗报警控制系统、火灾自动报警系统、公园的音乐喷泉自动控制系统、
红外线自动门控制系统、普通电风扇风速控制系统、可调光台灯控制系统等。
特征：系统的输出量仅受输入量控制，输入量到输出量之间的信号是单向传递。
方框图：
输入量：控制系统的给定量。
控制器：对输入信号进行处理并发出控制命令的装置或元件。
执行器：直接对被控对象进行控制的装置或元件
控制量：执行器的输出信号。
被控对象：控制系统中所要控制的装置或生产过程
输出量：控制系统所要控制的量。
2、闭环控制系统的基本组成：
概念：系统的输出量返回到输入端并对控制过程产生影响的控制系统。
3、闭环控制系统的方框图：

4、控制器和执行器的作用：
控制器：对输入信号（偏差值）进行运算处理，并发出控制命令。
执行器：根据指令对被控对象直接控制。
三、闭环控制系统的干扰与反馈
1、干扰因素：
在控制系统中，除输入量（给定值）以外，引起被控量变化的各种因素称为干扰因素。
2、反馈的含义：
控制系统中，将输出量通过适当的检测装置，返回到输入并与输入量进行比较的过程，就是反馈。
3、反馈环节的作用：
通过将输出量通过适当的检测装置，返回到输入并与输入量进行比较，从而减少输出量的偏差，稳定输出量。
4、闭环控制系统的工作过程：
（1）闭环控制系统的核心是通过反馈来减少被控制量（输出量）的偏差。
（2）工作过程：
由于干扰因素的存在，系统的被控量偏离给定值时；闭环控制系统中的反馈环节能及时检测出被控量的值，并迅速反馈到输入端，与给定值进行比较；控制器根据比较得到的偏差信号进行调节，从而是系统的被控量接近给定值，达到精确控制的目的。
例：供水水箱的水位自动控制系统、加热炉的温度自动控制系统
5、开环控制系统与闭环控制系统的比较：
开环控制系统一般结构简单，适用于控制精度要求不高而系统本身的元件又比较稳定的场合。
闭环控制系统设计比较麻烦，结构相对复杂，构成控制系统的成本较高。闭环控制系统是自动控制中广泛采用的一种方式，用于要求高精度和高可靠性的场合。
[例4]下图是房间温度控制系统的方框图，请回答下列问题。
本控制系统中的控制对象是什么
本控制系统中的被控量和输人量是什么
在该控制系统工作时，打开空调房间的门窗，对控制系统起什么作用
答案(提示)：
(l)控制对象：空调房 (2)输人量：设定温度;被控量：房间实际温度 (3)干扰
26、空调工作时温度设定在一定的范围值，当室内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩机的启动，实现室内的温度控制。设定的温度值是：（　　） 。
A．输入量 B．输出量 C．控制量 D．被控量
[例l]小明在学校住宿，但由于宿舍的空间有限，没有位置摆放书籍，请同学们帮助小明设计一个既不占太多的地方又结实耐用的书架，要求按照设计的一般过程来设计，并画出草图。
答案(提示)：设计一个壁挂式书架，既结实又节省地方，设计过程如下所示：
(l)发现与明确问题：
根据题目要求，我们知道，要设计一个在宿舍中使用的既结实又省地方的方便书架。由于是学生使用，所以成本就应该较低，并方便制作。
(2)制定设计方案：
根据所见过的一些书架以及环境等方面的考虑，设计的产品所选用的材料有：厚木板，2个合页，8个螺 丝，2个铁制支架等材料，采用壁挂式。草图：(略)
(3)制作模型或原型：
由于制作方法简单易行，所以直接制作原型。
首先利用合页及螺丝将厚木板固定在位置适当的墙 上，然后再将支架分别支撑在墙面以及木板的下面。
(4)测试、评估及优化：
将书放在书架上，观察木板的弯曲程度，根据木板 厚度及支架的质量判断书架能放多少书。最后可以在书 架上刷一层彩色的油漆或铺一层包装纸以达到优化的目 的。
(5)产品的使用及维护：
在使用书架的过程中，不能放过多的书籍在上面， 要经常擦拭，保持清洁即可。
考查内容：主要考查学生对技术与设计的应用能 力。
层次：c 难度：较难
[例2]现有四种可用的材料，分别是塑料薄板、 三合板、椰子壳和竹筒，要求设计一个能够放在写字台 上的自制笔筒。请你根据所提供的材料完成以下任务：
(l)使用不同材料分别构思两个设计方案，并分别 画出草图(注明所用材料)。
(2)选择其中一个方案，分别从材料选用、稳定性和加工难易程度的角度，对其进行简要评价。
答案(提示)：
(1)草图基本要求：结构、尺寸和外观不限，但要能符合所选材料的特性(如竹筒应该是圆柱形)，方案应明显体现笔筒的基本功能，允许多材料组合。
(2)所作评价应基本符合材料选用、稳定性和加工难易程度。
考查内容：主要考查学生对技术与设计的应用能力。
层次：C
难度：较难
15．用木条制作简易相框，从牢固的角度考虑，相框四个边框的连接宜采用（A）
A．榫接　　 B．胶接　 　C．榫接加上胶接　 　D．焊接
2．作为一名高二学生，请结合你在学校所使用的课桌发现的缺陷和不足，根据设计的创新性、实用性、经济性、美观性等原则，为学校设计一张更适合高中生使用的课桌。
（1）简述设计的一般过程
（2）根据你发现和明确的问题，提出具有一定可行性的设计要求
（3）综合考虑人、物、环境三个方面，提出设计应主要考虑的因素
（4）请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种，构思出一个方案。并用草图及必要的文字说明你的方案
答：①简述设计的一般过程　发现与明确问题、 制定设计方案、 制作模型或原型、 测试、评估及优化、 产品的使用和维护。
②提出你的设计要求
A．功能要求：具备基本的功能，同时具备桌脚可升降、桌面可倾斜（符合人体工程学）、空间拓展可存放更多书本的功能等等；B．技术要求：课桌基本高度适当、木料材质表面处理工艺等等；
C．外观要求：大方、明快等等；D．耐用性：结构稳固，经久耐用等等；
E．成本要求：200元人民币以内等等；F．其他方面的要求。
③综合考虑人、物、环境三个方面，提出设计应主要考虑的因素
产品设计三要素 分析 考虑的因素
人（高中生） 学习任务重 经久耐用、利于高效学习
处于生长发育期 高度适中或可升降调节、桌面可倾斜避免脊柱生长不良（生理上考虑）
明快、大方（心理上考虑）
安全意识弱 各零部件不易造成对人体的伤害
物（课桌） 功能 基本功能、附加功能等
材料 木质、塑料、合金等
造型 形状传统、色彩柔和、质地细腻或其他，等
环境（教室） 适应性 摆放稳定、体积适中等
环境保护 无污染等
④请运用草图法构思出一个方案。并用草图及必要的文字说明你的方案。
方案一文字说明：
A． 木质材料；B． 桌面通过支架可倾斜放置或水平放置；
C． 桌脚可通过活动螺丝调节课桌高度；D． 其他。
方案二 方案三 其他方案……
9．小明在学校住宿，但由于宿舍的空间有限，没有位置摆放书籍，请同学们帮助小明设计一个既不占太多的地方又结实耐用的书架，要求按照设计的一般过程来设计，并画出草图。
答：设计一个壁挂式书架，既结实又节省地方
设计过程：
1、发现与明确问题：
根据题目要求，我们知道，要设计一个在宿舍中使用的既结实又省地方的方便书架。由于是学生使用，所以成本就应该较低，并方便制作。
2、制定设计方案：
根据所见过的一些书架以及环境等方面的考虑，设计的产品所选用的材料有：厚木板，2个合页，八个螺丝，2个铁制支架等材料，采用壁挂式。
草图：（略）
3、制作模型或原形：
由于制作方法简单易行，所以直接制作原形。
首先利用合页及螺丝将厚木板固定在位置适当的墙上，然后再将支架分别支撑在墙面以及木板的下面。
4、测试、评估及优化：
将书放在书架上，观察木板的弯曲程度，根据木板厚度及支架的质量判断书架能放多少书。最后可以在书架上刷一层彩色的油漆或铺一层包装纸以达到优化的目的。
5、产品的使用及维护：
在使用书架的过程中，不能放过多的书籍在上面，要经常擦拭，保持清洁即可。
方案筛选
方案呈现
方案构思方案
设计分析
收集信息
Ф20
40
50
A
B
图1
图2

展开更多......

收起↑
