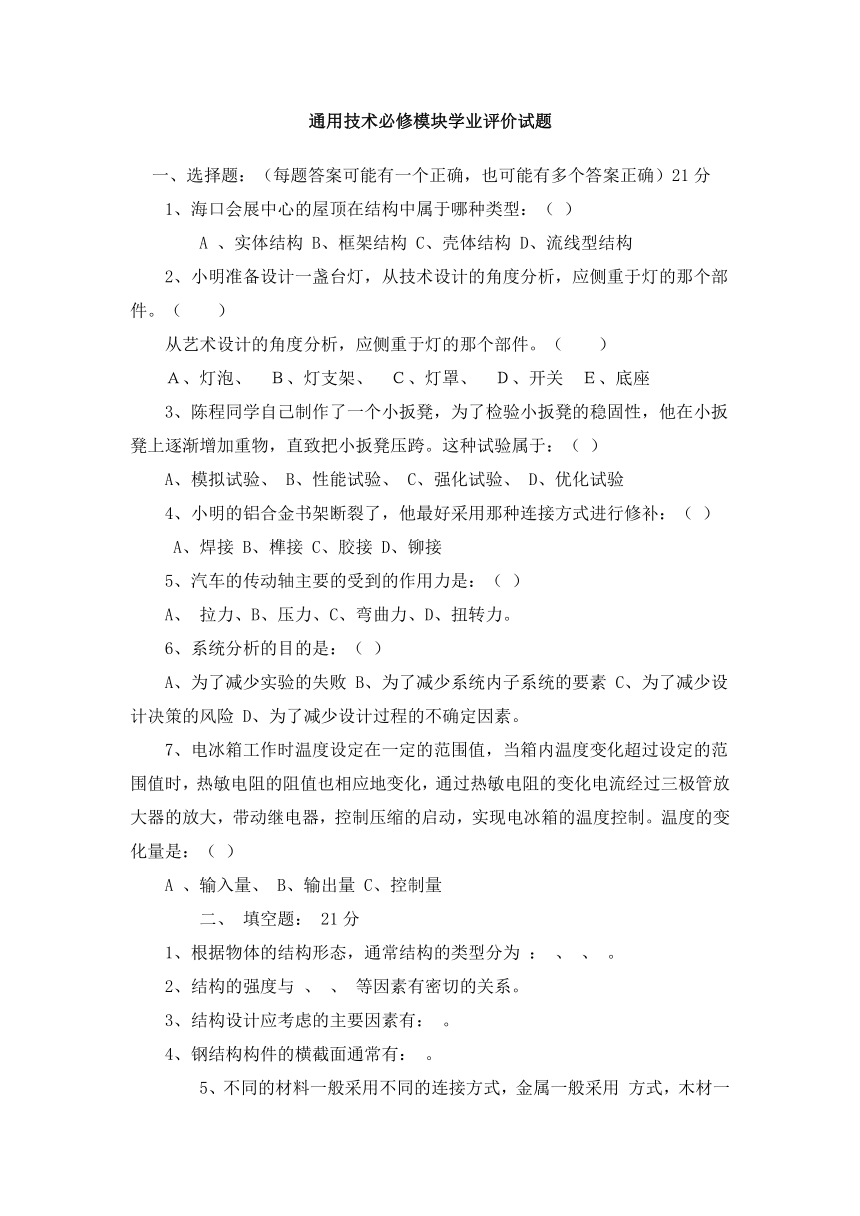

通用技术必修模块学业评价试题
一、选择题：（每题答案可能有一个正确，也可能有多个答案正确）21分
　　1、海口会展中心的屋顶在结构中属于哪种类型：（ ）
　　　　A 、实体结构 B、框架结构 C、壳体结构 D、流线型结构
　　2、小明准备设计 ( http: / / www.21cnjy.com / " \t "_blank )一盏台灯，从技术 ( http: / / www.21cnjy.com / " \t "_blank )设计 ( http: / / www.21cnjy.com / " \t "_blank )的角度分析，应侧重于灯的那个部件。（　　）
　　从艺术设计 ( http: / / www.21cnjy.com / " \t "_blank )的角度分析，应侧重于灯的那个部件。（　　）
　　Ａ、灯泡、　Ｂ、灯支架、　Ｃ、灯罩、　Ｄ、开关　Ｅ、底座
　　3、陈程同学自己制作了一个小扳凳，为了检验小扳凳的稳固性，他在小扳凳上逐渐增加重物，直致把小扳凳压跨。这种试验属于：（ ）
　　A、模拟试验、 B、性能试验、 C、强化试验、 D、优化试验
　　4、小明的铝合金书架断裂了，他最好采用那种连接方式进行修补：（ ）
　　 A、焊接 B、榫接 C、胶接 D、铆接
　　5、汽车的传动轴主要的受到的作用力是：（ ）
　　A、 拉力、B、压力、C、弯曲力、D、扭转力。
　　6、系统分析的目的是：（ ）
　　A、为了减少实验的失败 B、为了减少系统内子系统的要素 C、为了减少设计 ( http: / / www.21cnjy.com / " \t "_blank )决策的风险 D、为了减少设计 ( http: / / www.21cnjy.com / " \t "_blank )过程的不确定因素。
　　7、电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩的启动，实现电冰箱的温度控制。温度的变化量是：（ ）
　　A 、输入量、 B、输出量 C、控制量
　　　　二、 填空题： 21分
　　1、根据物体的结构形态，通常结构的类型分为 ： 、 、 。
　　2、结构的强度与 、 、 等因素有密切的关系。
　　3、结构设计 ( http: / / www.21cnjy.com / " \t "_blank )应考虑的主要因素有： 。
　　4、钢结构构件的横截面通常有： 。

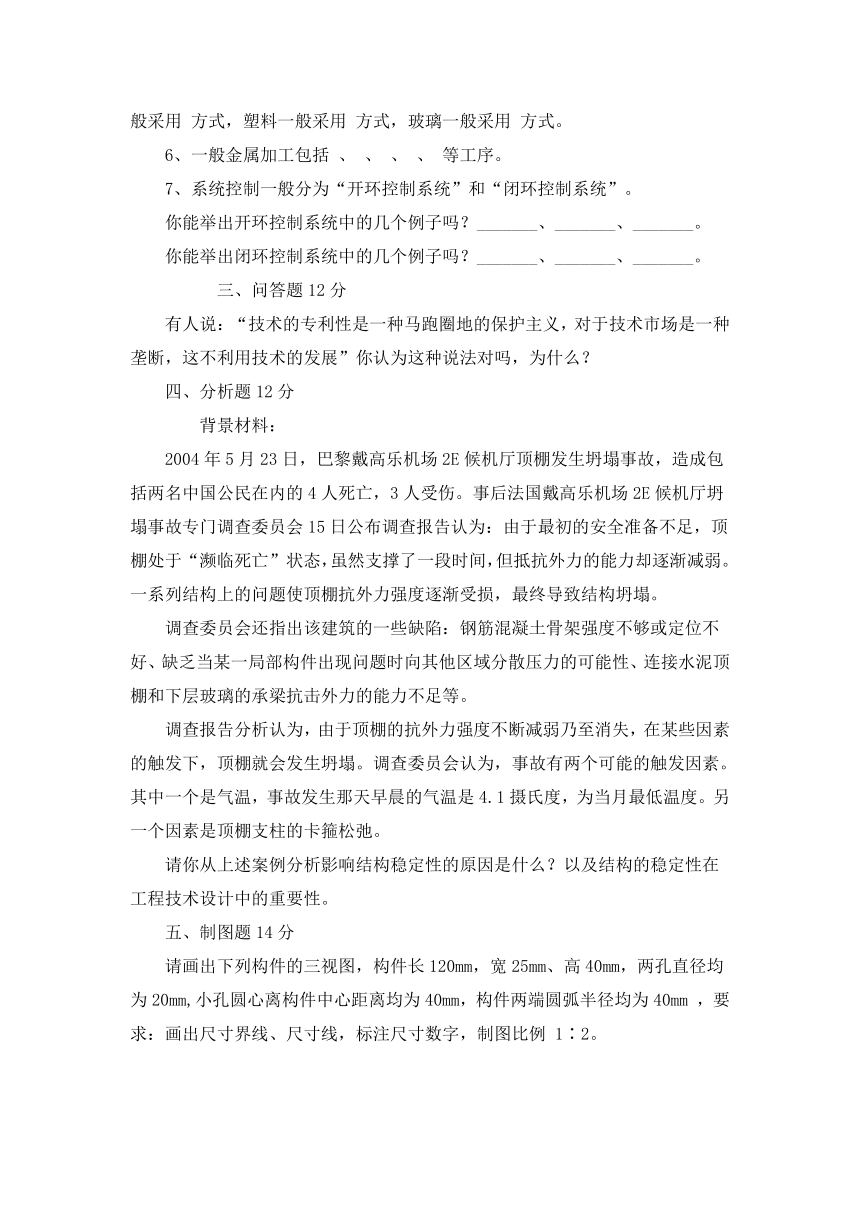

　　　　5、不同的材料一般采用不同的连接方式，金属一般采用 方式，木材一般采用 方式，塑料一般采用 方式，玻璃一般采用 方式。
　　6、一般金属加工包括 、 、 、 、 等工序。
　　7、系统控制一般分为“开环控制系统”和“闭环控制系统”。
　　你能举出开环控制系统中的几个例子吗？_______、_______、_______。
　　你能举出闭环控制系统中的几个例子吗？_______、_______、_______。
　　　　　三、问答题12分
　　有人说：“技术 ( http: / / www.21cnjy.com / " \t "_blank )的专利 ( http: / / www.21cnjy.com / " \t "_blank )性是一种马跑圈地的保护主义，对于技术 ( http: / / www.21cnjy.com / " \t "_blank )市场是一种垄断，这不利用技术 ( http: / / www.21cnjy.com / " \t "_blank )的发展”你认为这种说法对吗，为什么？
　　四、分析题12分
　　　　背景材料：
　　2004年5月23日，巴黎戴高乐机场2E候机厅顶棚发生坍塌事故，造成包括两名中国公民在内的4人死亡，3人受伤。事后法国戴高乐机场2E候机厅坍塌事故专门调查委员会15日公布调查报告认为：由于最初的安全准备不足，顶棚处于“濒临死亡”状态，虽然支撑了一段时间，但抵抗外力的能力却逐渐减弱。一系列结构上的问题使顶棚抗外力强度逐渐受损，最终导致结构坍塌。
　　调查委员会还指出该建筑的一些缺陷：钢筋混凝土骨架强度不够或定位不好、缺乏当某一局部构件出现问题时向其他区域分散压力的可能性、连接水泥顶棚和下层玻璃的承梁抗击外力的能力不足等。
　　调查报告分析认为，由于顶棚的抗外力强度不断减弱乃至消失，在某些因素的触发下，顶棚就会发生坍塌。调查委员会认为，事故有两个可能的触发因素。其中一个是气温，事故发生那天早晨的气温是4.1摄氏度，为当月最低温度。另一个因素是顶棚支柱的卡箍松弛。
　　请你从上述案例分析影响结构稳定性的原因是什么？以及结构的稳定性在工程技术 ( http: / / www.21cnjy.com / " \t "_blank )设计 ( http: / / www.21cnjy.com / " \t "_blank )中的重要性。
　　五、制图题14分
　　请画出下列构件的三视图，构件长120mm，宽25mm、高40mm，两孔直径均为20mm,小孔圆心离构件中心距离均为40mm，构件两端圆弧半径均为40mm ，要求：画出尺寸界线、尺寸线，标注尺寸数字，制图比例 1∶2。
　　
　　　六、设计 ( http: / / www.21cnjy.com / " \t "_blank )、应用题：20分
　　　　为了整治学校周边环境，要在学校门口竖立一块长3米，宽1.5米的告示牌，请你选用下列材料，从设计 ( http: / / www.21cnjy.com / " \t "_blank )的创新性、实用性、经济性、稳固性、美观性的角度，为学校设计 ( http: / / www.21cnjy.com / " \t "_blank )一块告示牌。
　　要求：①、画出告示牌的草图，并标注尺寸。
②、说明告示牌结构各部分所选用的材料、规格。
　　 ③、计算出告示牌的材料造价。
　　各种材料目前市场参考价格：
　　
材料 木板 镀锌铁板 玻璃 塑料板 高密度复合板
单价（元 / 米 2 ） 50 元 35 元 27 元 45 元 25
材料 木条 铁条（ L 型） 铁管
规格（毫米） 60 × 60 50 × 50 30 × 30 40 × 40 30 × 30 20 × 20 Φ 60 Φ 30 Φ 20
单价（元 / 米） 25 元 22 元 15 元 12 元 9 元 6 元 30 元 27 元 8 元
　　参考答案：
　　一、1、（C）， 2、（A、D），（BCE），3（C），4、（D），.5、（D），6、（C），7、（C）
　　二、1、实体结构、框架结构、壳体结构 2、形状、材料、材料的连接方式 3、功能、成本、强度、稳定性、美观、安全等。 4、工字型、十字型、长方型、L型、圆型、U字型。5、焊接、铆接； 榫接 、胶接 ； 胶接、铆接； 胶接 。6、划线、锯割、焊接、切削、表面处理。7、电风扇、自动消防系统、电饭锅。全自动洗衣机、电冰箱、导弹等
　　
　　三、答：技术 ( http: / / www.21cnjy.com / " \t "_blank )发展的本质在于创新。技术 ( http: / / www.21cnjy.com / " \t "_blank )作为创造性劳动的成果，是技术 ( http: / / www.21cnjy.com / " \t "_blank )发明 ( http: / / www.21cnjy.com / " \t "_blank )者智慧和劳动的结晶，它凝结着丰富的社会价值和经济价值，在技术 ( http: / / www.21cnjy.com / " \t "_blank )实现其价值的过程中，技术 ( http: / / www.21cnjy.com / " \t "_blank )发明 ( http: / / www.21cnjy.com / " \t "_blank )者对此拥有一定的权利。只有设立专利 ( http: / / www.21cnjy.com / " \t "_blank )制度，保护发明 ( http: / / www.21cnjy.com / " \t "_blank )人的劳动成果和合法权益，鼓励人们发明 ( http: / / www.21cnjy.com / " \t "_blank )的积极性，在技术 ( http: / / www.21cnjy.com / " \t "_blank )创新中不断探索，才能促进技术 ( http: / / www.21cnjy.com / " \t "_blank )的向前发展。因此，技术 ( http: / / www.21cnjy.com / " \t "_blank )的专利 ( http: / / www.21cnjy.com / " \t "_blank )性是促进科技进步与创新的法律保障，是促进技术 ( http: / / www.21cnjy.com / " \t "_blank )市场走向规范化的良性体系。
　　四、答：影响结构稳定性的原因有：①形状，结构的形状略有改变，强度就会改变。②材料，不同的材料有承受不同应力极限的能力，形状相同，材料不同，强度就不同。③材料的连接方式，不同的连接方式，受力传递方式和效果不一样。物体的结构对物体的稳定性致关重要，当物体的结构发生改变时，必定引起物体发生坍塌。
　　五、画出构件的三视图得8分，画出尺寸界线、尺寸线、标注尺寸数字、比例正确得6分。
　　
　　六　说明：（能从设计 ( http: / / www.21cnjy.com / " \t "_blank )的创新性、实用性、经济性、稳固性、美观性的角度画出草图得10分）
　　告示牌的外框和支架部分选用40×40mm2的L型铁条，内框衔架选用30×30 mm2的L型铁条。告示牌板面选用镀锌铁板。（内框衔架必须有加强条，但不能过多或过少，得5分）
　　材料造价：L型铁条(3×2+2.5×2+1.8×2+0.7×2+)m×12元/m =192元
　　 （3+1.5×2）m×9元/m =54元
　　 镀锌铁板1,5×3m2×35元/m2 =157元
　　答：告示牌的材料造价一共503元。（计算出材料造价得5分）
