1.1 常见的结构认识
第一单元 结构与设计
无处不在的结构
结构与力
结构的类型
一、 无处不在的结构

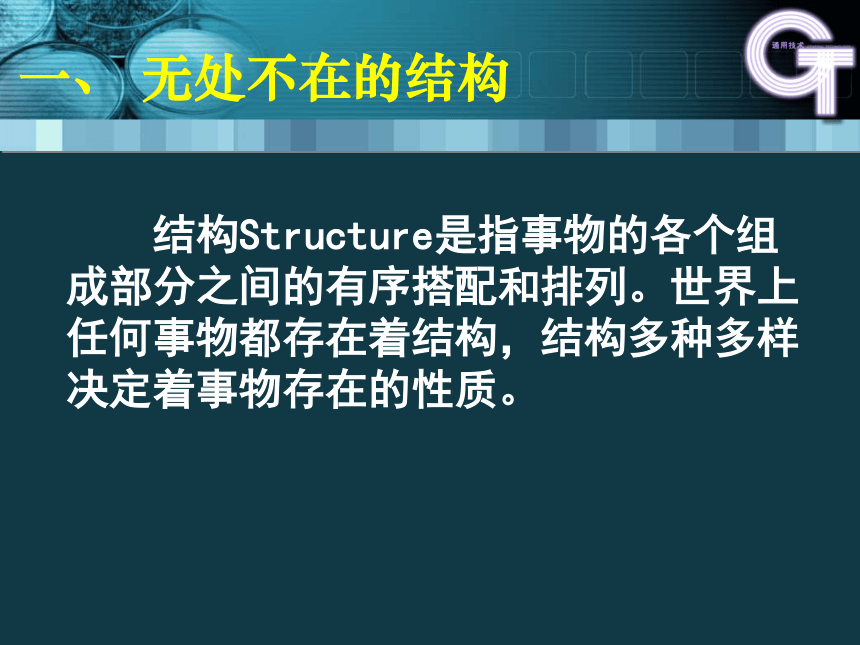

结构Structure是指事物的各个组成部分之间的有序搭配和排列。世界上任何事物都存在着结构，结构多种多样决定着事物存在的性质。
细胞
蜘蛛网
蜂 窝
立体六角形薄壁, 结构巧妙（对空间的利用）坚固耐用。
明石大桥位于本州岛与四国之间，主跨1991米（960+1991+960），全长3910米，
思考：
为什么要研究结构？
苍耳子
阅读案例：魁北克大桥的坍塌
自然界
技术领域
社会领域
二 、 结构与力

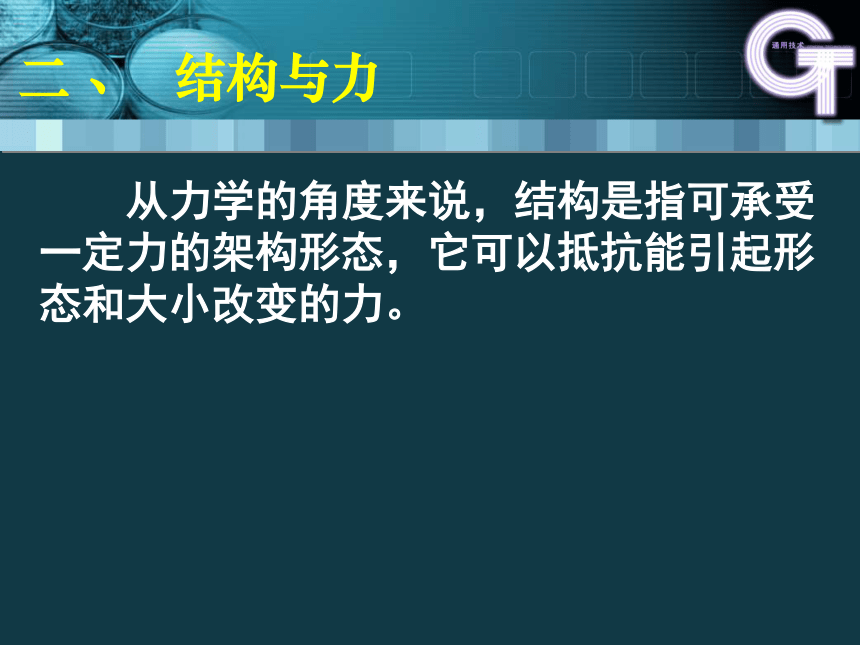

从力学的角度来说，结构是指可承受一定力的架构形态，它可以抵抗能引起形态和大小改变的力。
2008年湖南郴州50年来大雪灾，三位电力工人在进行抢修的时候因输电铁塔倒塌，牺牲了自己年轻的生命······
一个复杂的结构由许多不同的部分组成,这些组成部分通常称构件。例如自行车的车轮，它是由辐条（钢条）、轮胎 、车圈、气门等构件组成的。当一个构件受到外力作用时，内部各质点这间相互作用会发生改变，产生一种抵抗的力，称为内力。
当我们给自行车轮胎打气，气压过大时，它的内胎就会爆炸！为什么呢？
构件、内力和外力
马上行动
指出下例结构可以抵抗来自外界那些方面的作用力。
建筑物的窗户
餐桌
硬纸包装箱
建筑物的窗户：
餐 桌：
硬纸包装箱：
抵抗来自建筑物墙的正向和侧向的压力、风的作用力，及其自身的重力等
承受来自桌面物体的压力和它自身的重力等
承受箱内物体的重力、箱内物体向外的挤压力以及自身的重力等
通过以上例子可以得出：结构可
以抵抗来自外界的作用力，那结构一
般会受到哪一些力？
拉力：物体所承受的拉拽力。
拔河！
压力：挤压物体的力。
趁热打铁！
剪切力：两个距离很近，大小相等，方向相反，且作用于同一物体上的平行的力。
修理草坪！
剪刀、钢丝钳
扭转力：反方向向物体两端均匀施力，使物体发生扭转形变的力。
拧干衣服！
拧瓶盖
麻花条
弯曲力：作用于物体，使它产生
弯曲的力？？？？？
钓 鱼！
拉力 作用于物体 ,使它产生弯曲的力
压 力 两个距离很近 ,大小相等,方向相反,且作用于同一物体上的平行力
剪切力 挤压物体的力
扭转力 物体所承受的拉拽力
弯曲力 反方向向物体两端均匀施力,使物体发生扭转形变的力
马上行动: 请连线，再思考相应的例子
观察右图,说明
石磨的推杆为
什么要用一根
绳子吊起来。
探究：
答案： 1、低消推杆自身的重力
2、保持人在推磨过程时推杆始终在平行于 地面的平面上运动；
F是内力，是结构受到外力时，内部产生一种抵抗力，Ｓ是受力面积，。
σ 是应力， 应力是构件的单位横截面上产生的内力，由于相同的力，不同的面积，应力不同。
当应力低于某一极限时，结构不会遭到破坏。
F
S
σ ＝
应力
三、结构的类型
实体结构、框架结构、壳体结构、组合
实体结构：结构体本身是实心的，它的受力特点是：外力分布在整个体积中，如实心墙，大坝。
框架结构：结构体由细长的构件组成的结构。受力特点：支撑空间而不充满空间。如铁架塔，建筑用脚手架，厂房的框架。
壳体结构：通常是指层状的结构。受力特点是：外力作用在结构体的表面上，如摩托车手的头盔，飞机的外壳，贝壳。
1 实体结构
实心结构。
受力情况：外力分布在整个体积中。主要承受压力。
举例：
墙壁、柱子、实心球。
2 框架结构
由细长的构件组成。
受力情况：支撑空间却不充满空间。 可以承受压力和拉力等。
3 壳体结构
受力特点：外力作用在结构体的表面上。特别是当顶部受到压力时，它能将力均匀扩散。
4 组合结构
埃
菲
尔
铁
塔
锤
子
砧板
课桌椅
书柜
小 试 验:
试验目的：
说明 不同结构的纸片，承受压力不同
p007
总结
一、常见的结构
无处不在的结构：定义，自然界结构的作用
结构与力：定义，构件，外力，内力，应力
结构的类型：四种结构
