(共14张PPT)

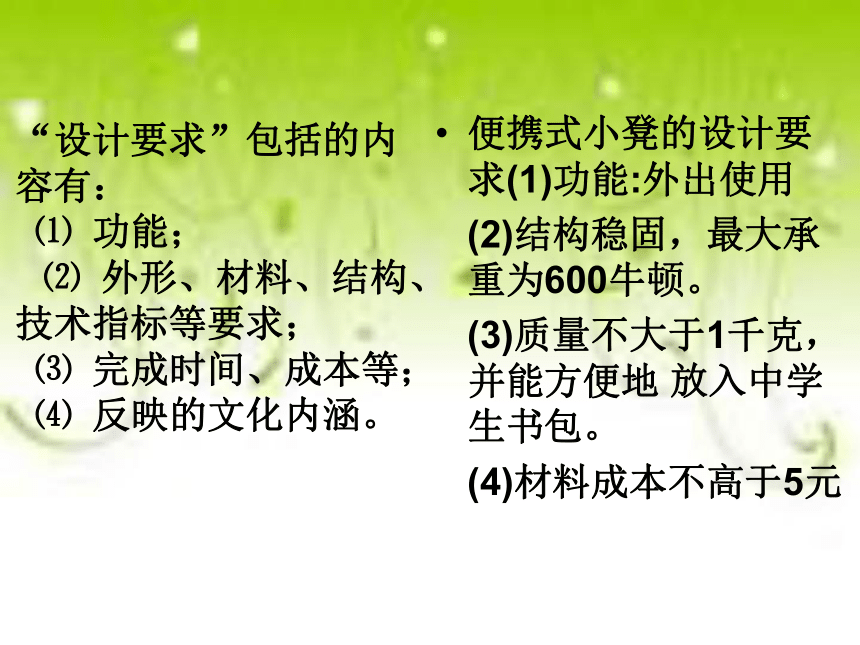

“设计要求”包括的内容有： ⑴ 功能； ⑵ 外形、材料、结构、技术指标等要求； ⑶ 完成时间、成本等； ⑷ 反映的文化内涵。
便携式小凳的设计要求(1)功能:外出使用
(2)结构稳固，最大承重为600牛顿。
(3)质量不大于1千克，并能方便地 放入中学生书包。
(4)材料成本不高于5元

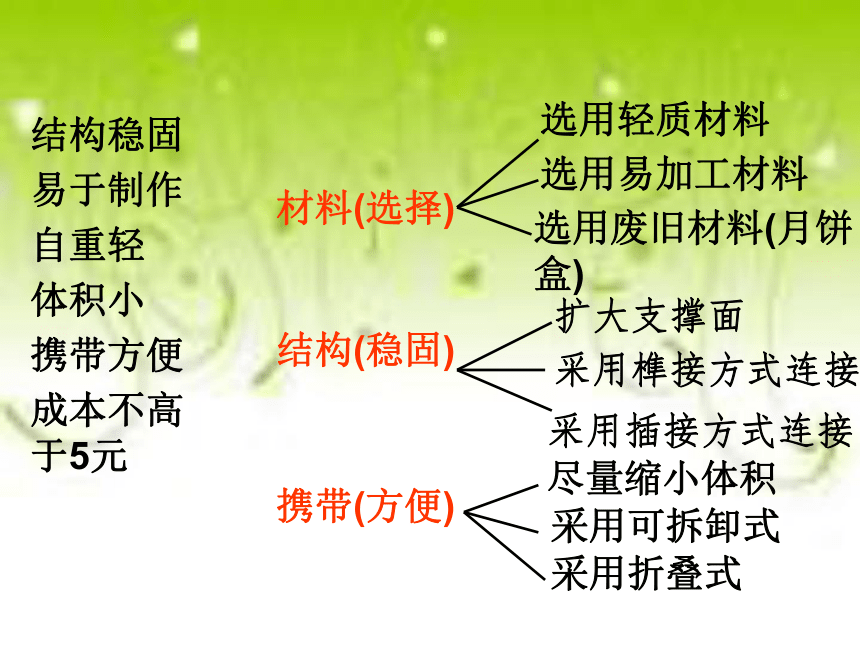

结构稳固
易于制作
自重轻
体积小
携带方便
成本不高于5元
材料(选择)
携带(方便)
结构(稳固)
选用轻质材料
选用易加工材料
选用废旧材料(月饼盒)
扩大支撑面
采用榫接方式连接
采用插接方式连接
尽量缩小体积
采用可拆卸式
采用折叠式

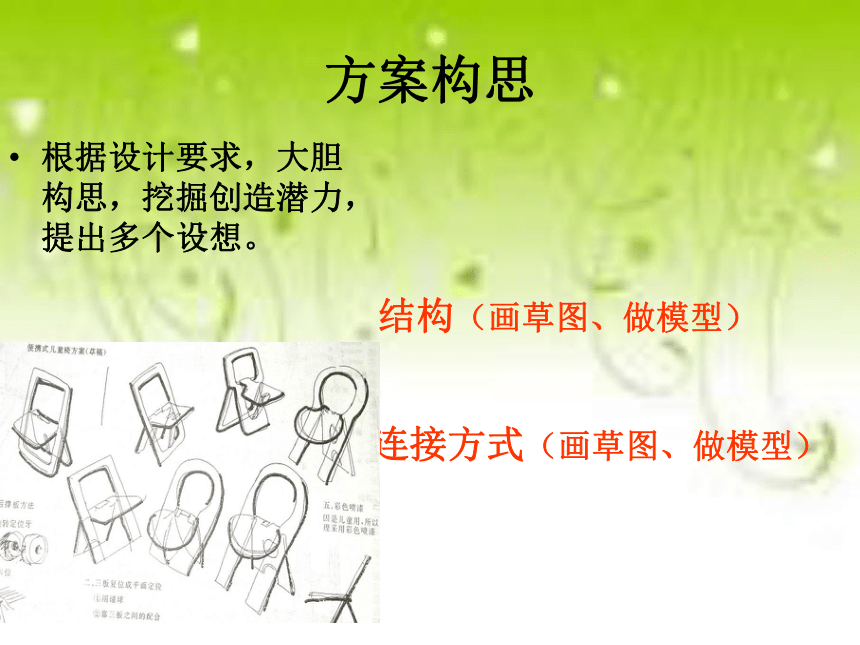

方案构思
根据设计要求，大胆构思，挖掘创造潜力，提出多个设想。
结构（画草图、做模型）
连接方式（画草图、做模型）

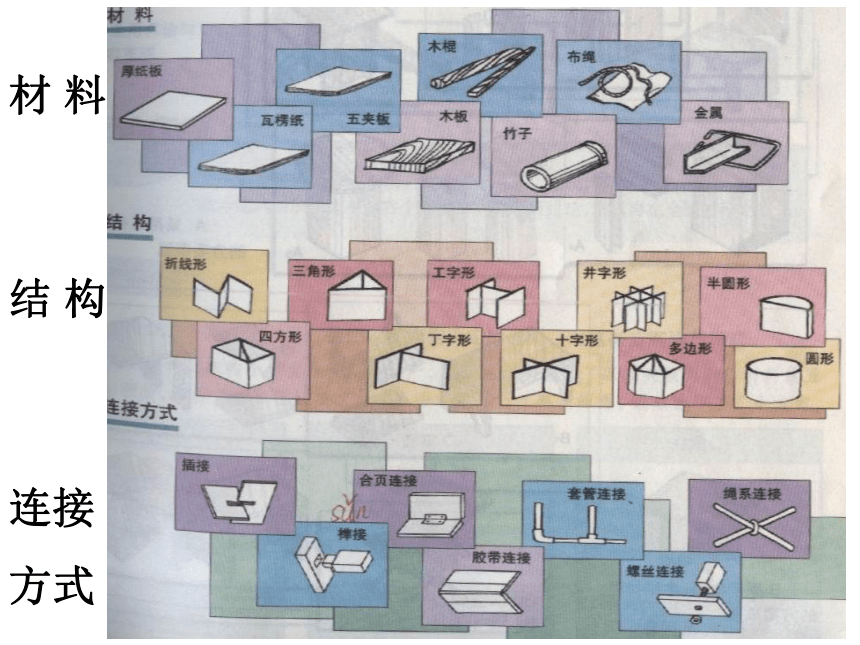

材 料
结 构
连接
方式

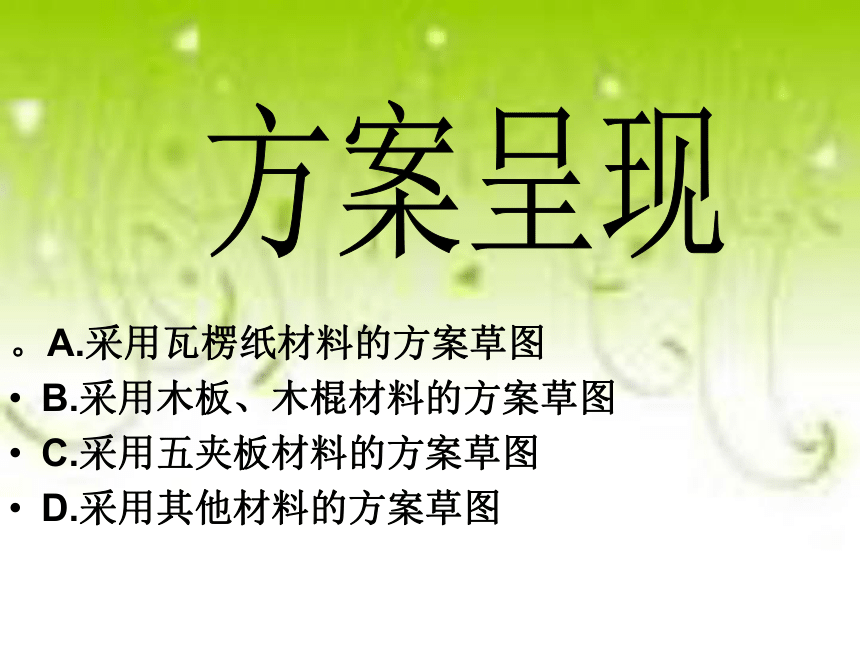

。A.采用瓦楞纸材料的方案草图
B.采用木板、木棍材料的方案草图
C.采用五夹板材料的方案草图
D.采用其他材料的方案草图
采用瓦楞纸材料的方案草图
步骤
(1)绘制图样
(2)制作模型或者原型(缩小\简化)
方案C
步骤
(1)绘制图样
(2)制作模型或者原型(缩小\简化)
用高密度板做的一张凳子
4.测试、评估及优化
（1）测试：
检验产品在操作、使用过程中，在结构和技术性能等方面能否达到预定的设计要求。
（承重、稳定性）
4.测试、评估及优化
（1）测试：
检验产品在操作、使用过程中，在结构和技术性能等方面能否达到预定的设计要求。
（承重、稳定性）
（2）评估：
对各个方案的结构稳固、造型、制作难度、自重、体积、携带、成本等方面进行评估。
（3）优化：
分析测试和评估的具体记录，同时听取用户、专家等的意见进行改正。
（增加结构强度、美化外观）
（3）优化：
分析测试和评估的具体记录，同时听取用户、专家等的意见进行改正。
（增加结构强度、美化外观）
