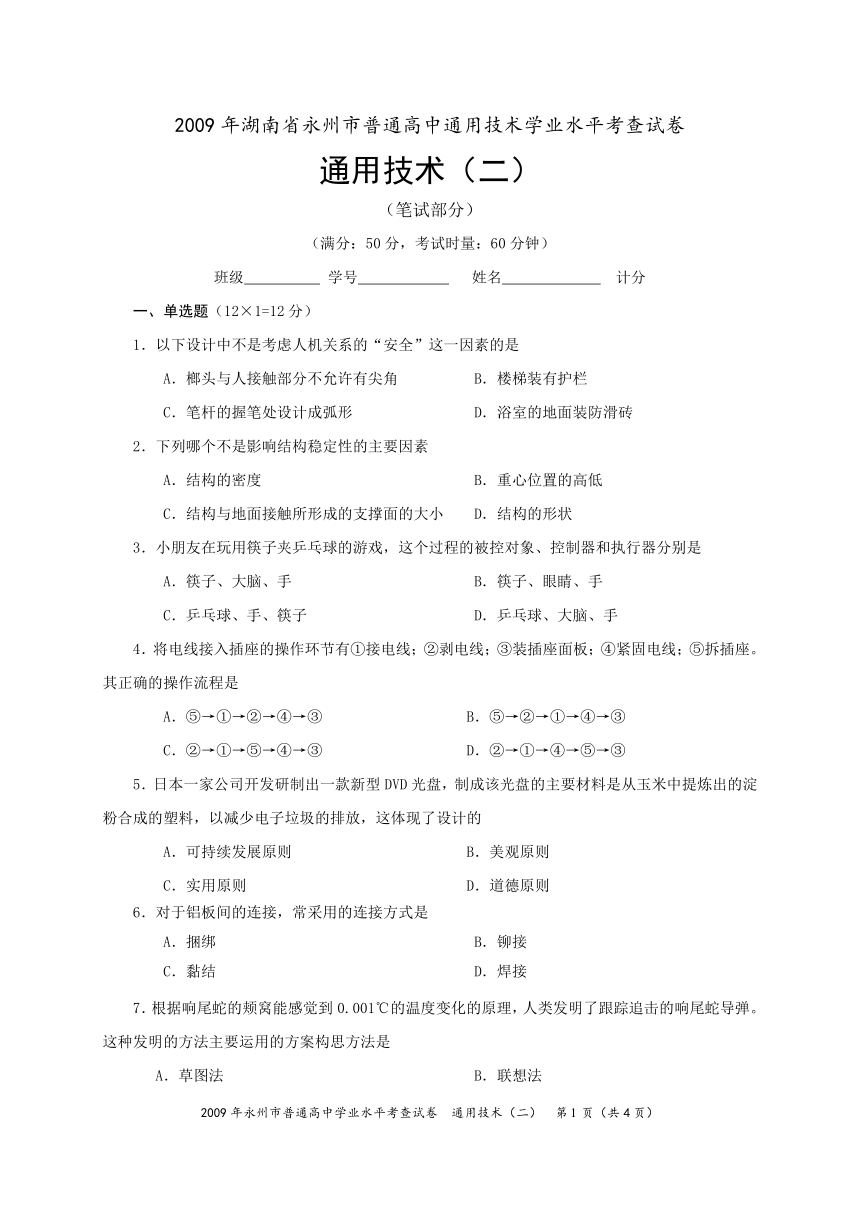

2009年湖南省永州市普通高中通用技术学业水平考查试卷
通用技术（二）
（笔试部分）
（满分：50分，考试时量：60分钟）
班级 学号 姓名 计分
一、单选题（12×1=12分）
1．以下设计中不是考虑人机关系的“安全”这一因素的是
A．榔头与人接触部分不允许有尖角 B．楼梯装有护栏
C．笔杆的握笔处设计成弧形 D．浴室的地面装防滑砖
2．下列哪个不是影响结构稳定性的主要因素
A．结构的密度 B．重心位置的高低
C．结构与地面接触所形成的支撑面的大小 D．结构的形状
3．小朋友在玩用筷子夹乒乓球的游戏，这个过程的被控对象、控制器和执行器分别是
A．筷子、大脑、手 B．筷子、眼睛、手
C．乒乓球、手、筷子 D．乒乓球、大脑、手
4．将电线接入插座的操作环节有①接电线；②剥电线；③装插座面板；④紧固电线；⑤拆插座。其正确的操作流程是
A．⑤→①→②→④→③ B．⑤→②→①→④→③
C．②→①→⑤→④→③ D．②→①→④→⑤→③
5．日本一家公司开发研制出一款新型DVD光盘，制成该光盘的主要材料是从玉米中提炼出的淀粉合成的塑料，以减少电子垃圾的排放，这体现了设计的
A．可持续发展原则 B．美观原则
C．实用原则 D．道德原则
6．对于铝板间的连接，常采用的连接方式是
A．捆绑 B．铆接
C．黏结 D．焊接
7．根据响尾蛇的颊窝能感觉到0.001℃的温度变化的原理，人类发明了跟踪追击的响尾蛇导弹。这种发明的方法主要运用的方案构思方法是

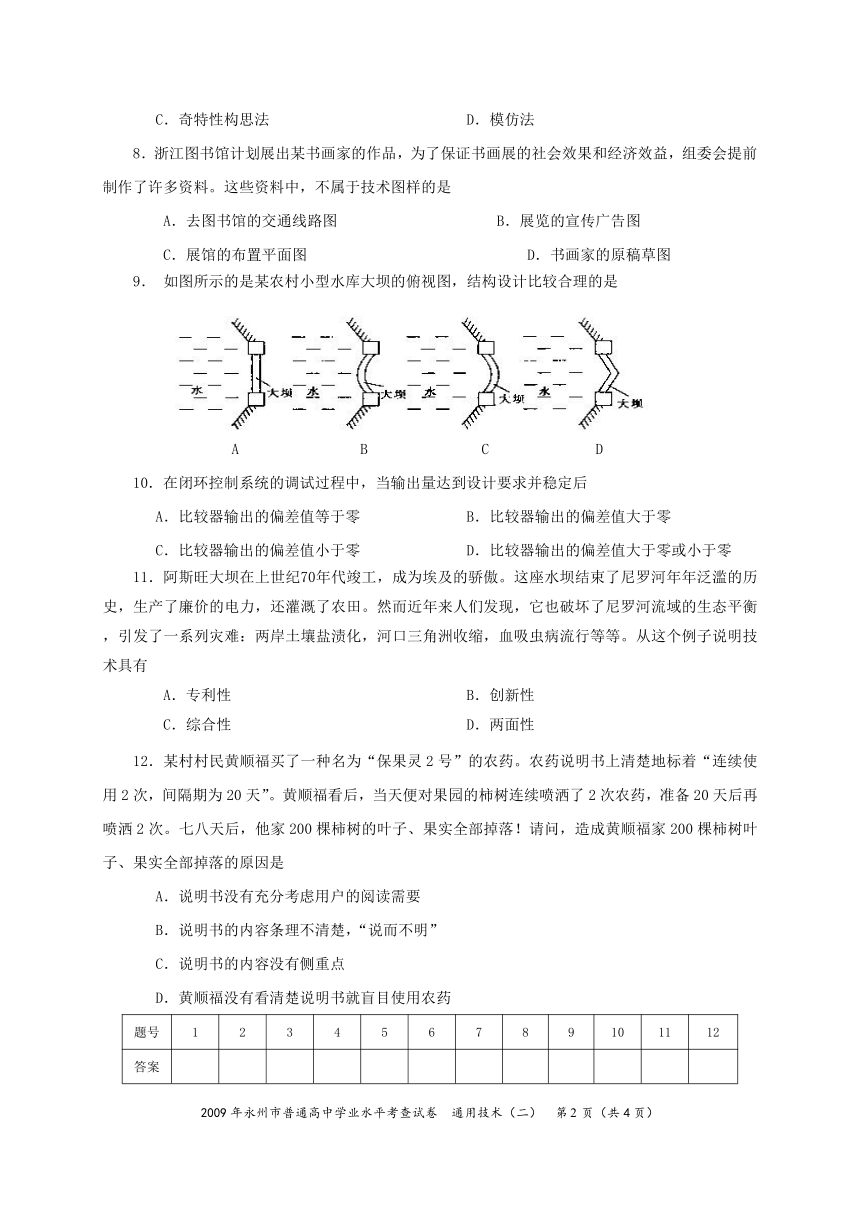

A．草图法 B．联想法
C．奇特性构思法 D．模仿法
8．浙江图书馆计划展出某书画家的作品，为了保证书画展的社会效果和经济效益，组委会提前制作了许多资料。这些资料中，不属于技术图样的是
A．去图书馆的交通线路图 B．展览的宣传广告图
C．展馆的布置平面图 D．书画家的原稿草图
9． 如图所示的是某农村小型水库大坝的俯视图，结构设计比较合理的是
A B C D
10．在闭环控制系统的调试过程中，当输出量达到设计要求并稳定后
A．比较器输出的偏差值等于零 B．比较器输出的偏差值大于零
C．比较器输出的偏差值小于零 D．比较器输出的偏差值大于零或小于零
11．阿斯旺大坝在上世纪70年代竣工，成为埃及的骄傲。这座水坝结束了尼罗河年年泛滥的历史，生产了廉价的电力，还灌溉了农田。然而近年来人们发现，它也破坏了尼罗河流域的生态平衡，引发了一系列灾难：两岸土壤盐渍化，河口三角洲收缩，血吸虫病流行等等。从这个例子说明技术具有
A．专利性 B．创新性
C．综合性 D．两面性
12．某村村民黄顺福买了一种名为“保果灵2号”的农药。农药说明书上清楚地标着“连续使用2次，间隔期为20天”。黄顺福看后，当天便对果园的柿树连续喷洒了2次农药，准备20天后再喷洒2次。七八天后，他家200棵柿树的叶子、果实全部掉落！请问，造成黄顺福家200棵柿树叶子、果实全部掉落的原因是
A．说明书没有充分考虑用户的阅读需要
B．说明书的内容条理不清楚，“说而不明”
C．说明书的内容没有侧重点
D．黄顺福没有看清楚说明书就盲目使用农药
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案
二、作图题（7分）根据立体图，补全俯视图和左视图中所缺漏的图线。
SHAPE \* MERGEFORMAT
三、分析题（15分）
李明制作了方便小动物喝水的自动加水器，结构如图。工作过程是当水龙头打开，水就流入碗内，碗内的水位逐渐升高，浸没到塑料管管口时，没有空气进入密封的铁桶，水龙头停止出水；当碗内水位降低至塑料管管口以下，空气从塑料管进入铁桶内，水又流出来，使碗内实际水位控制在管口位置。试分析其控制过程，完成下列问题：
（1）该控制系统是开环控制系统还是闭环控制系统？（4分）
（2）请填写完成控制系统方框图中所缺部分。（6分）
（3）假设原来搪瓷碗内的水位控制在5厘米，现在需要把碗内水位控制在8厘米，请问可以采取什么方法？（5分）
四、设计题（16分）请以木材为材料为自己设计一个多功能笔筒，设计要求：
A．笔筒尺寸：长度≤300mm，宽度≤200mm，高度≤110mm；至少可容纳20只笔；
B．稳定性：放满钢笔，不翻倒。
（1）画出设计草图（应体现长、宽、高和连接方式，可用文字说明）。（6分）
（2）根据草图，说出设计的多功能笔筒的三个特点。（6分）
（3）请补充完整下列的加工流程图。（4分）
铁桶
圆木塞
铁桶
硬塑料管
搪瓷碗
水龙头
5cm
PAGE
4
2009年永州市普通高中学业水平考查试卷 通用技术（二） 第 页（共4页）
