热 烈 欢 迎 各 位
教 师 参 加 教 研 活 动
第六章 设计图样的绘制
教材分析
教学目标

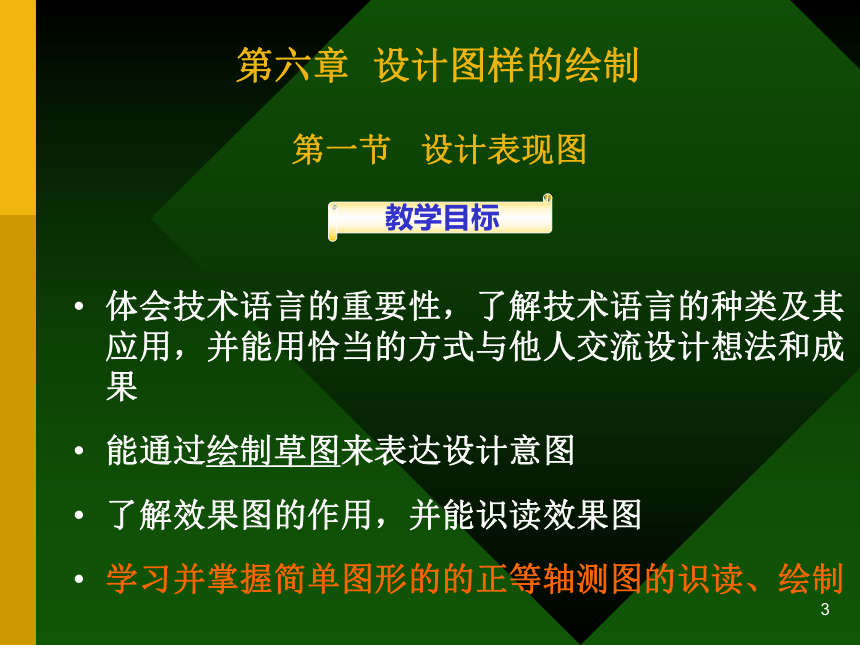

第六章 设计图样的绘制
第一节 设计表现图
体会技术语言的重要性，了解技术语言的种类及其应用，并能用恰当的方式与他人交流设计想法和成果
能通过绘制草图来表达设计意图
了解效果图的作用，并能识读效果图
学习并掌握简单图形的的正等轴测图的识读、绘制

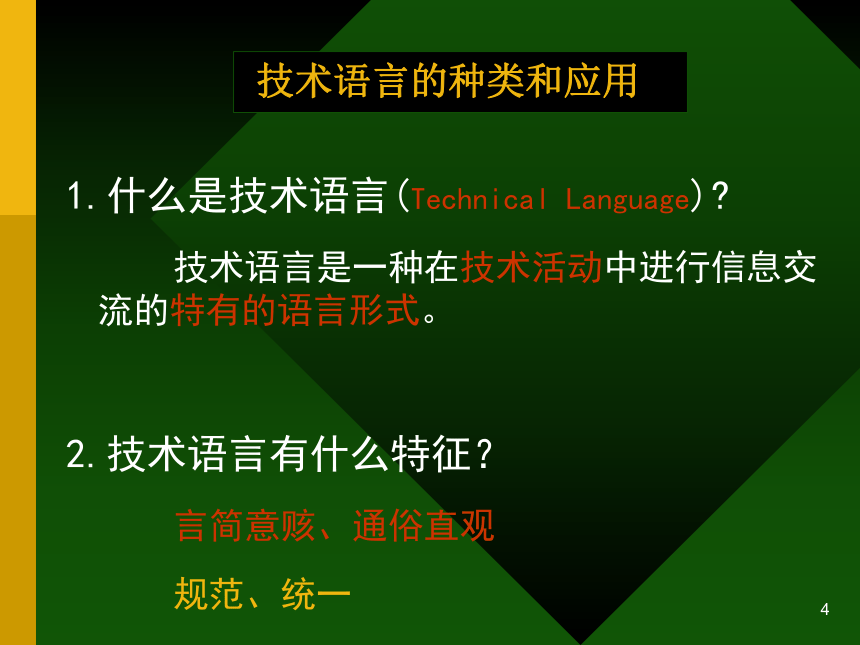

1.什么是技术语言(Technical Language)
技术语言是一种在技术活动中进行信息交流的特有的语言形式。
2.技术语言有什么特征？
言简意赅、通俗直观
规范、统一
技术语言的种类和应用

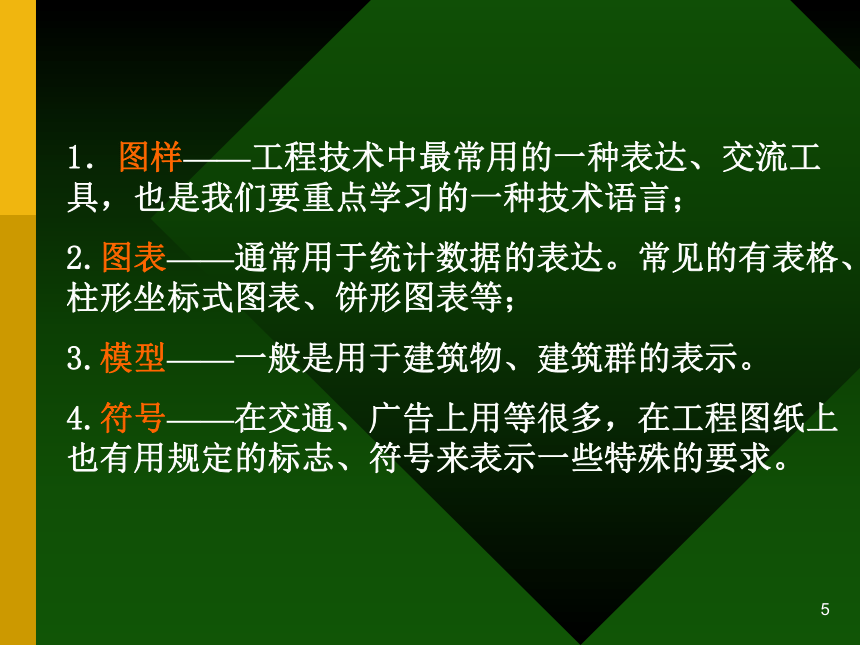

1．图样——工程技术中最常用的一种表达、交流工具，也是我们要重点学习的一种技术语言；
2.图表——通常用于统计数据的表达。常见的有表格、柱形坐标式图表、饼形图表等；
3.模型——一般是用于建筑物、建筑群的表示。
4.符号——在交通、广告上用等很多，在工程图纸上也有用规定的标志、符号来表示一些特殊的要求。

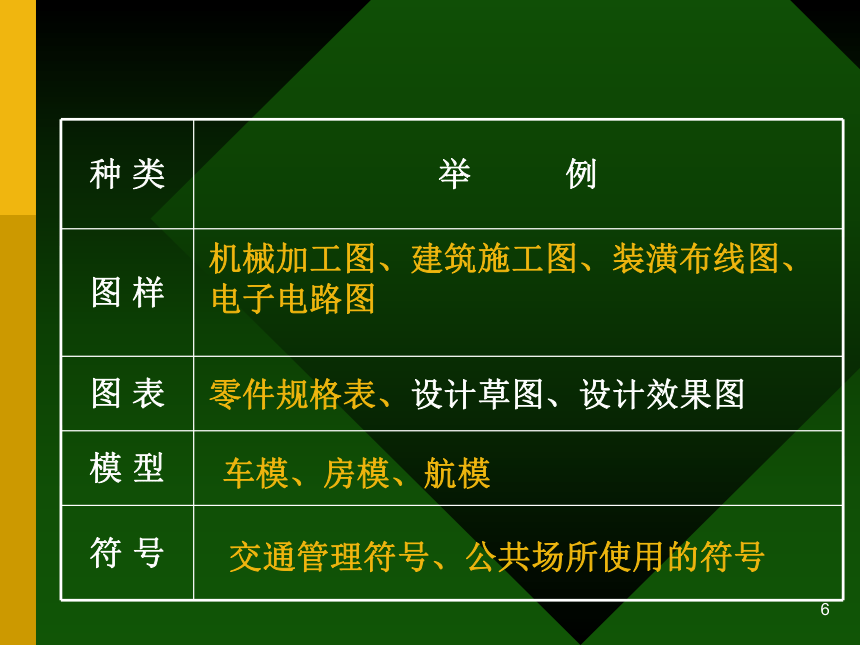

种 类 举 例
图 样
图 表
模 型
符 号
机械加工图、建筑施工图、装潢布线图、电子电路图
零件规格表、设计草图、设计效果图
车模、房模、航模
交通管理符号、公共场所使用的符号

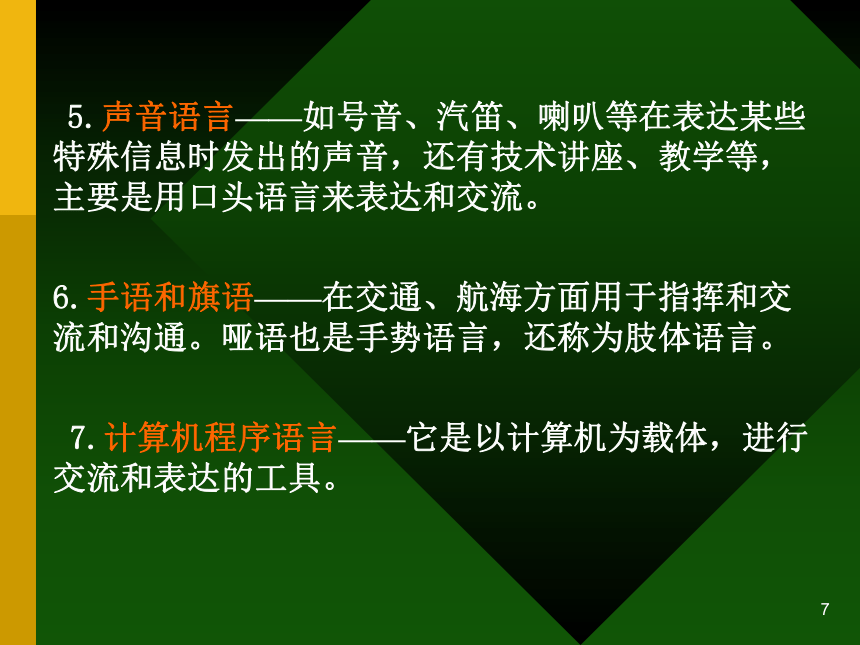

5.声音语言——如号音、汽笛、喇叭等在表达某些特殊信息时发出的声音，还有技术讲座、教学等，主要是用口头语言来表达和交流。
6.手语和旗语——在交通、航海方面用于指挥和交流和沟通。哑语也是手势语言，还称为肢体语言。
7.计算机程序语言——它是以计算机为载体，进行交流和表达的工具。

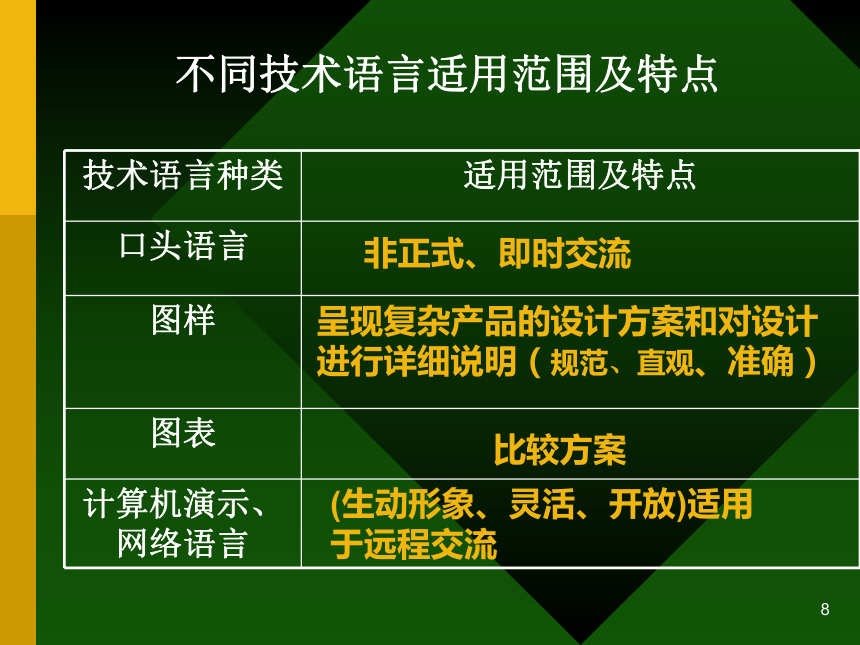

不同技术语言适用范围及特点
技术语言种类 适用范围及特点
口头语言
图样
图表
计算机演示、网络语言
(生动形象、灵活、开放)适用于远程交流
非正式、即时交流
呈现复杂产品的设计方案和对设计进行详细说明（规范、直观、准确）
比较方案

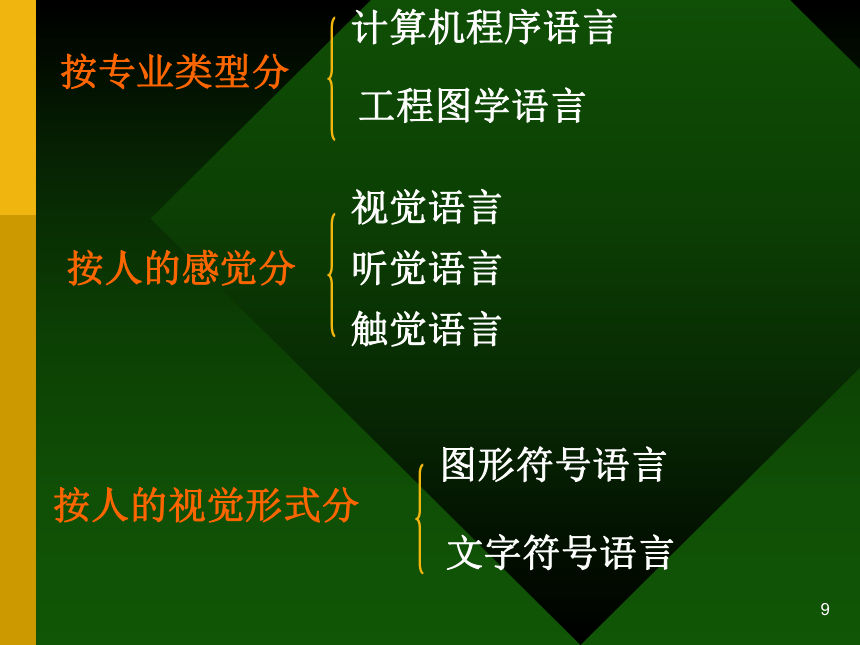

按专业类型分
计算机程序语言
工程图学语言
按人的感觉分
按人的视觉形式分
视觉语言
听觉语言
触觉语言
图形符号语言
文字符号语言

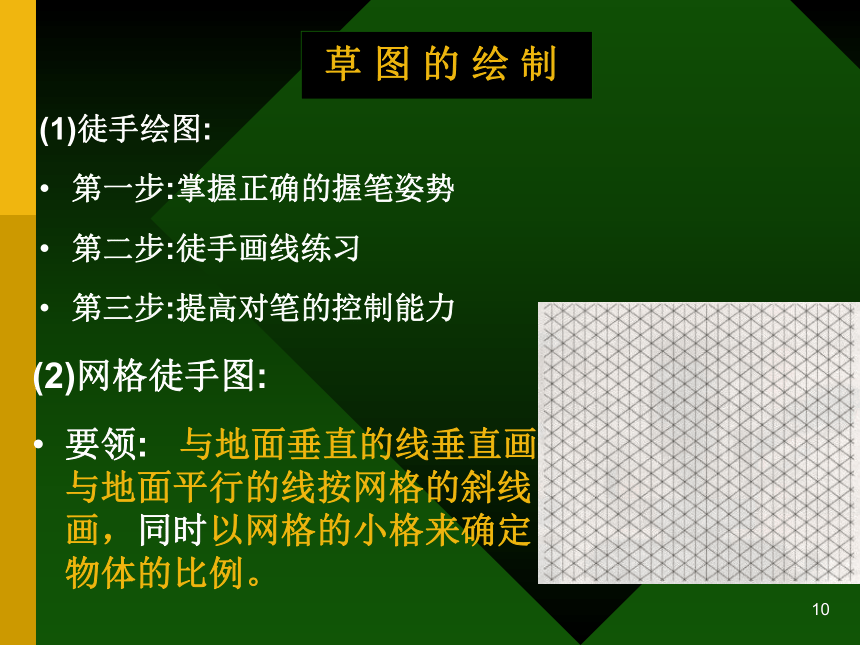

(1)徒手绘图:
第一步:掌握正确的握笔姿势
第二步:徒手画线练习
第三步:提高对笔的控制能力
(2)网格徒手图:
要领: 与地面垂直的线垂直画，与地面平行的线按网格的斜线画，同时以网格的小格来确定物体的比例。
草 图 的 绘 制

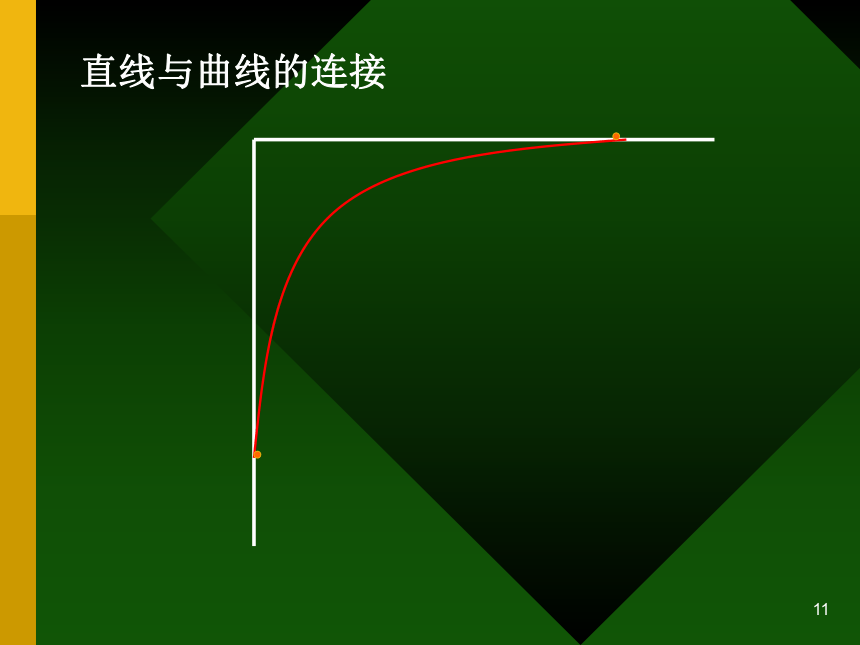

直线与曲线的连接
基本图形的画法

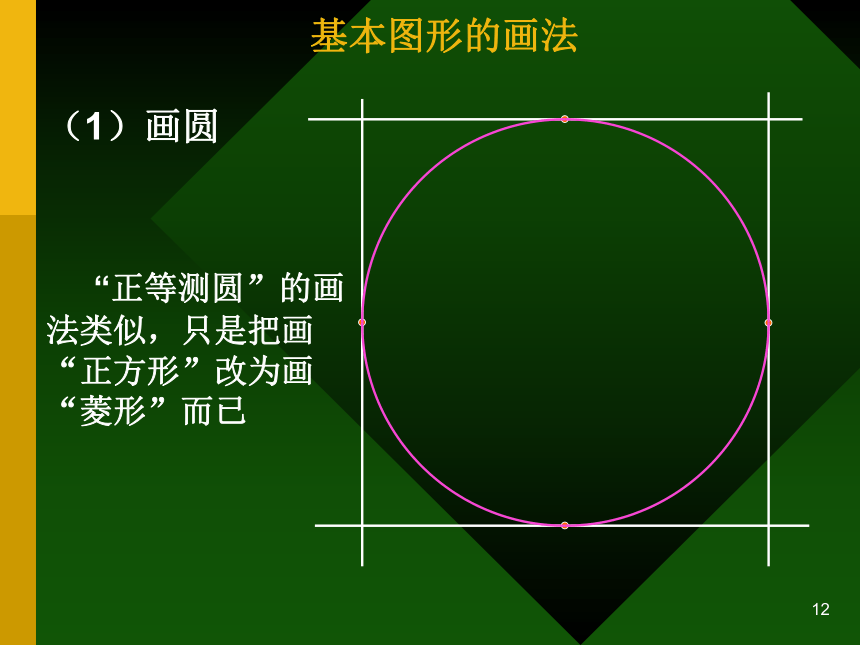

（1）画圆
“正等测圆”的画法类似，只是把画“正方形”改为画“菱形”而已
（2）画圆柱体
①画两个正等测圆
②用两条平行线连接两个正等测圆
（3）画立方体
①画正等测正方形（两条虚线）
②确定立方体的高，画四角垂线（内侧垂线为虚线）
③画一个平行于底面的正等测正方形
（4）画锥体
①画两条与水平面成30°角的射线
②画一条垂线
③连接线（内侧为虚线）
构思草图
设计草图
草图的分类
是以具体图形把想法表现出来
是经过整理、选择、修改、和完善的草图
草图绘制的步骤
一、选用合适的笔来画图（2H铅笔）
二、在方格纸上按照构思好的设计方案，画出产品的外观比例关系。
三、在准备好的透视网格纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。
四、画产品的中间调子，注意色彩过渡自然。
二 三 四
五、细致描画产品的亮部及高光部位。
六、描绘产品放置平面上的阴影，突出形体的体积感和质量感。
五
六
构思草图
设计草图
透视效果图的识读
效果图更能真实地表现产品的式样、材质和空间效果。
从效果图上注意把握产品的形态、功能和特征，了解产品的外观上的实际比例关系和色彩搭配及材质感。
物体的三个坐标
平面与轴测投影面的
倾角都相等，投射方
向垂直于轴测投影面
时得到的轴测图。
正 等 轴 测 图
正等轴测图上长、宽、高三个方向的坐标轴之间的夹角是多少度
120。
正等轴测图
(1)正等轴测图是一种可以表现物体三维结构特征的图形。
(2)平面结构形体的正等轴测图的绘制
A.根据形体特征，确定长(X)、宽(Y)、高(Z)等三轴在图纸上的位置。
B.沿着上述三轴分别量出物体的长、宽、高的尺寸，画出长方体的轴测图。
C.根据长度方向、高度方向的尺寸，画出左上角斜切面。
D.根据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。
正等轴测图画法
1.作XYZ坐标轴
2.画出长方体的轴测图
3.画出左上角斜切面
4.画出左前方斜切面
轴测图：一个投影中同时反映物体的 长度、宽度和高度。
直观性、立体感强，可读性高。在一定条件下可以度量。
三视图：缺乏立体感。便于度量，用于工程施工图，
尺寸及 形状 表达清楚。
三视图
轴测图
轴测图与三视图比较
圆的正等轴测图的绘制
第二节 常见的设计图样
教学目标
掌握一般技术图样所采取的投射方法
学会绘制简单的三视图，并能标注简单的尺寸
了解一般的机械加工图、电子线路图所用符号的含义及表达方法，能识读一般机械加工图和线路图
正投影
视图
三视图
三视图之间的关系
利用投影法可以表达物体的形状：
机械制图中，投影线互相平行,且投影面与投影线垂直的投影叫正投影,用正投影所得的物体投影叫作视图
正 投 影
正投影的基本性质
⑴ 真实性
正投影的基本性质
⑵ 积聚性
正投影的基本性质
⑶ 类似性
归纳正投影的三个特性如下：
1.当几何要素与投影面平行时——其投影表现出真实性
2.当几何要素与投影面垂直时——其投影表现出积聚性
3.当几何要素与投影面倾斜时——其投影表现出类似性
要确定物体的空间形状，需要采用多面正投影。
三视图
俯视图：从上往下看在H面上的投影
主视图：从前往后看在V面上的投影
左视图：从左往右看在W面上的投影
V
H
W
三视图形成（一）
V 正立投影面
H 水平投影面
W 侧立投影面
W
三视图形成（二）
V 主视图
H 俯视图
W 左视图
H
V
三视图形成（三）——展开视图
V 主视图
H 俯视图
W 左视图
三视图形成（四）——形成三视图
错误三视图——长未对正一
错误三视图——长未对正二
错误三视图——高不平齐二
错误三视图——宽不相等一
错误三视图——宽不相等二
三视图与物体方位的对应关系
物体有上、下、左、右、前、后六个方位
主视图能反映物体的上下和左右方位
俯视图能反映物体的左右和前后方位
左视图能反映物体的上下和前后方位
主视图反映物体的长度和高度
俯视图反映物体的长度和宽度
左视图反映物体的宽度和高度
三视图之间的关系
主视图与府视图都体现形体的长度，且长度在竖直方向上是对正的，称长对正
主视图与左视图都体现形体的高度，且高度在水平方向上是平齐的，称高平齐
左视图与府视图都体现形体的宽度，且同一形体的宽度是相等的，称宽相等
总之，三视图之间的关系是
长对正 高平齐 宽相等
三视图的投影规律
A 三视图的位置关系
左视图在主视图的正右边
俯视图在主视图的正下边
B 三视图的方位关系
左视图：上、下；前、后
主视图：上、下；左、右
俯视图：左、右；前、后
D 三视图的投影规律
左、俯视图宽相等
主、左视图高平齐
主、俯视图长对正
C 三视图的尺寸关系
主视图:反映物体的长、高
左视图:反映物体的宽、高
俯视图:反映物体的长、宽
绘图实例1：
例：六棱柱
主视
第一步:布置视图并画出作图基准线
第二步: 画主视图
第三步: 画俯视图
第四步: 画左视图
想一想？
A
C
B
D
正确：
完全：
要符合国家标准的有关规定。
要标注制造零件所需要的全部尺寸，不遗漏，不重复。
清晰：
尺寸布置要整齐、清晰，便于阅读。
合理：
标注的尺寸要符合设计要求及工艺要求。
尺寸标注的基本要求
尺寸三要素
尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸数字
尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。
尺寸线
图样上所注尺寸表示形体的真实大小与图样的大小及绘图的准确度无关。
尺寸组成的要素
⒉ 以毫米为单位，如采用其它单位时，则
必须注明单位名称。
⒊ 图中所注尺寸为零件完工后的尺寸。
⒋ 每个尺寸一般只标注一次，并应标注在
最能清晰地反映该结构特征的视图上。
⒌ 尺寸配置合理
⑴ 功能尺寸应直接注出。
⑵ 同一要素的尺寸应尽可能集中标注。
如孔的直径和深度、槽的深度和宽度等。
⑶ 尽量避免在不可见的轮廓线上标注尺寸。
标注尺寸的基本规则
⒈ 尺寸数值为零件的真实大小，与绘图比
例及绘图的准确度无关。
尺寸标注举例
标注直径尺寸
标注半径尺寸
标注形体尺寸
三、机械加工图 P126
四、剖视图 P127
五、电子线路图 P128
