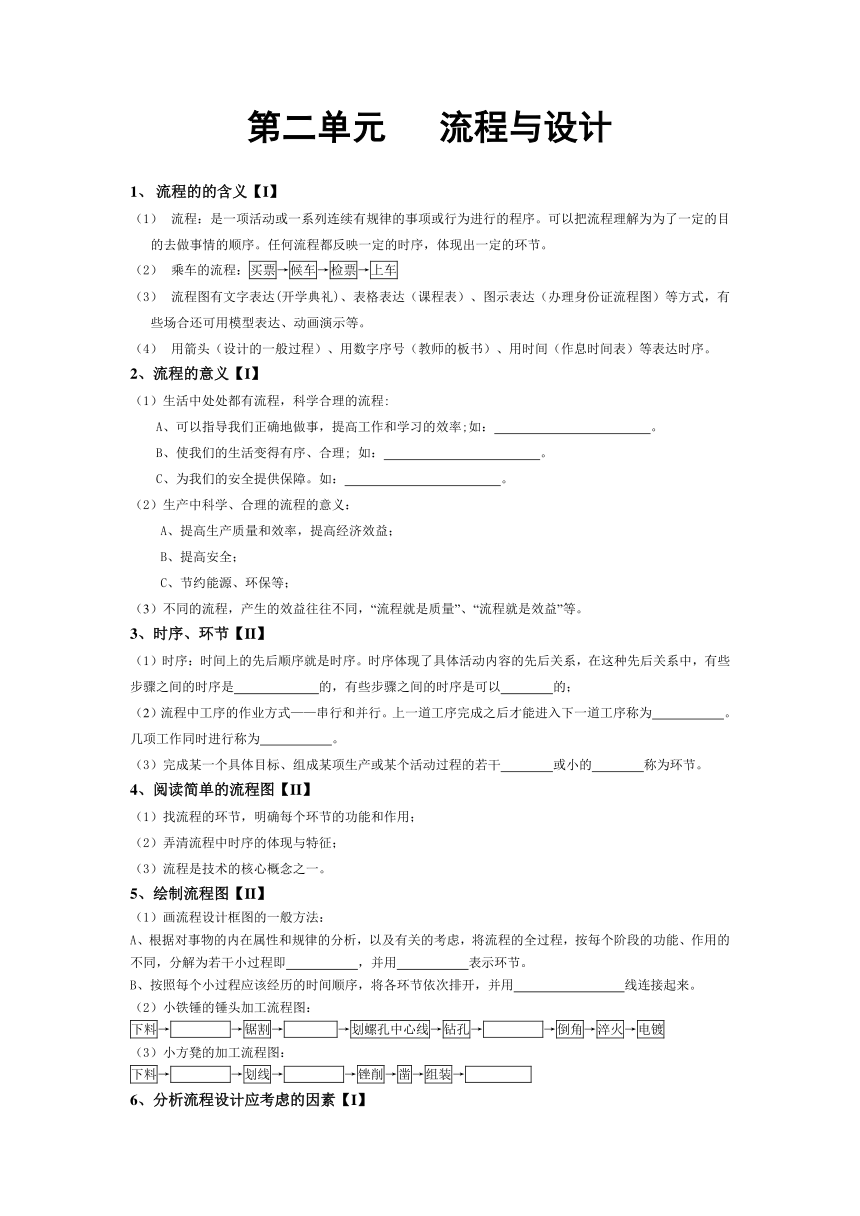

第二单元 流程与设计
流程的的含义【I】
流程：是一项活动或一系列连续有规律的事项或行为进行的程序。可以把流程理解为为了一定的目的去做事情的顺序。任何流程都反映一定的时序，体现出一定的环节。
乘车的流程：买票 →候车→检票→上车
流程图有文字表达(开学典礼)、表格表达（课程表）、图示表达（办理身份证流程图）等方式，有些场合还可用模型表达、动画演示等。
用箭头（设计的一般过程）、用数字序号（教师的板书）、用时间（作息时间表）等表达时序。
2、流程的意义【I】
（1）生活中处处都有流程，科学合理的流程:
A、可以指导我们正确地做事，提高工作和学习的效率;如： 。
B、使我们的生活变得有序、合理; 如： 。
C、为我们的安全提供保障。如： 。
（2）生产中科学、合理的流程的意义：
A、提高生产质量和效率，提高经济效益；
B、提高安全；
C、节约能源、环保等；
（3）不同的流程，产生的效益往往不同，“流程就是质量”、“流程就是效益”等。
3、时序、环节【II】
（1）时序：时间上的先后顺序就是时序。时序体现了具体活动内容的先后关系，在这种先后关系中，有些步骤之间的时序是 的，有些步骤之间的时序是可以 的；
（2）流程中工序的作业方式——串行和并行。上一道工序完成之后才能进入下一道工序称为 。几项工作同时进行称为 。
（3）完成某一个具体目标、组成某项生产或某个活动过程的若干 或小的 称为环节。
4、阅读简单的流程图【II】
（1）找流程的环节，明确每个环节的功能和作用；
（2）弄清流程中时序的体现与特征；
（3）流程是技术的核心概念之一。
5、绘制流程图【II】
（1）画流程设计框图的一般方法：
A、根据对事物的内在属性和规律的分析，以及有关的考虑，将流程的全过程，按每个阶段的功能、作用的不同，分解为若干小过程即 ，并用 表示环节。
B、按照每个小过程应该经历的时间顺序，将各环节依次排开，并用 线连接起来。
（2）小铁锤的锤头加工流程图：
下料→ →锯割→ →划螺孔中心线→钻孔→ →倒角→淬火→电镀
（3）小方凳的加工流程图：
下料→ →划线→ →锉削→凿→组装→

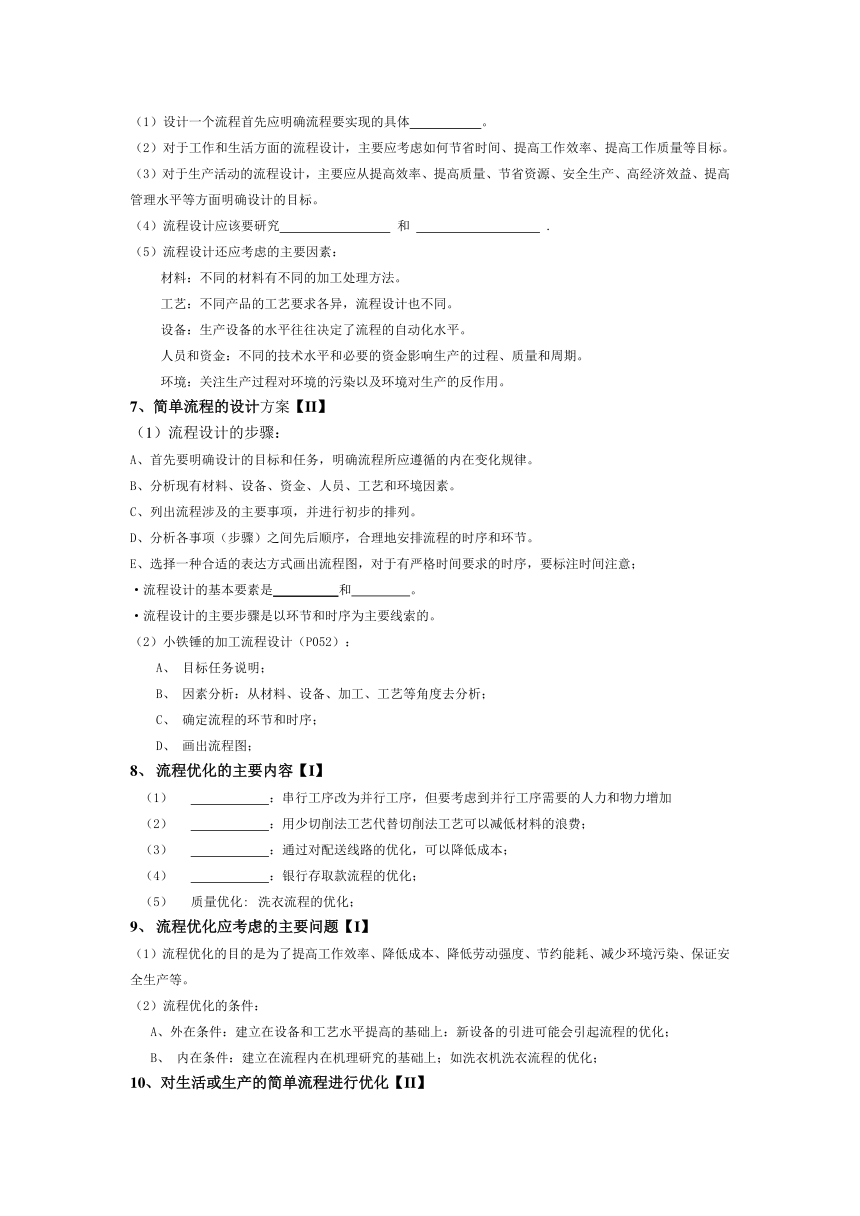

6、分析流程设计应考虑的因素【I】
（1）设计一个流程首先应明确流程要实现的具体 。
（2）对于工作和生活方面的流程设计，主要应考虑如何节省时间、提高工作效率、提高工作质量等目标。
（3）对于生产活动的流程设计，主要应从提高效率、提高质量、节省资源、安全生产、高经济效益、提高管理水平等方面明确设计的目标。
（4）流程设计应该要研究 和 .
（5）流程设计还应考虑的主要因素：
材料：不同的材料有不同的加工处理方法。
工艺：不同产品的工艺要求各异，流程设计也不同。
设备：生产设备的水平往往决定了流程的自动化水平。
人员和资金：不同的技术水平和必要的资金影响生产的过程、质量和周期。
环境：关注生产过程对环境的污染以及环境对生产的反作用。
7、简单流程的设计方案【II】
（1）流程设计的步骤：
A、首先要明确设计的目标和任务，明确流程所应遵循的内在变化规律。
B、分析现有材料、设备、资金、人员、工艺和环境因素。
C、列出流程涉及的主要事项，并进行初步的排列。
D、分析各事项（步骤）之间先后顺序，合理地安排流程的时序和环节。
E、选择一种合适的表达方式画出流程图，对于有严格时间要求的时序，要标注时间注意；
·流程设计的基本要素是 和 。
·流程设计的主要步骤是以环节和时序为主要线索的。
（2）小铁锤的加工流程设计（P052）：
目标任务说明；
因素分析：从材料、设备、加工、工艺等角度去分析；
确定流程的环节和时序；
画出流程图；
流程优化的主要内容【I】
：串行工序改为并行工序，但要考虑到并行工序需要的人力和物力增加
：用少切削法工艺代替切削法工艺可以减低材料的浪费；
：通过对配送线路的优化，可以降低成本；
：银行存取款流程的优化；
质量优化: 洗衣流程的优化；
流程优化应考虑的主要问题【I】
（1）流程优化的目的是为了提高工作效率、降低成本、降低劳动强度、节约能耗、减少环境污染、保证安全生产等。
（2）流程优化的条件：
A、外在条件：建立在设备和工艺水平提高的基础上：新设备的引进可能会引起流程的优化；
内在条件：建立在流程内在机理研究的基础上；如洗衣机洗衣流程的优化；
10、对生活或生产的简单流程进行优化【II】

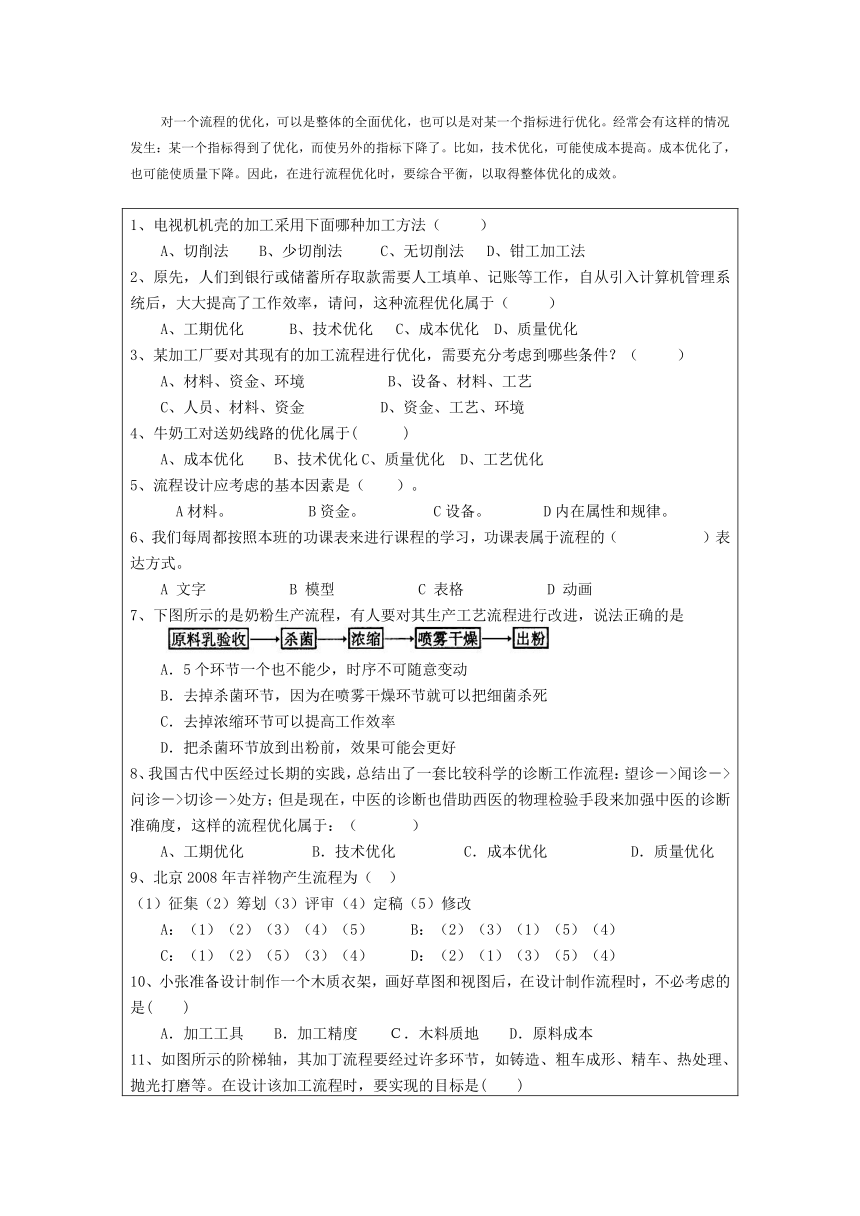

对一个流程的优化，可以是整体的全面优化，也可以是对某一个指标进行优化。经常会有这样的情况发生：某一个指标得到了优化，而使另外的指标下降了。比如，技术优化，可能使成本提高。成本优化了，也可能使质量下降。因此，在进行流程优化时，要综合平衡，以取得整体优化的成效。

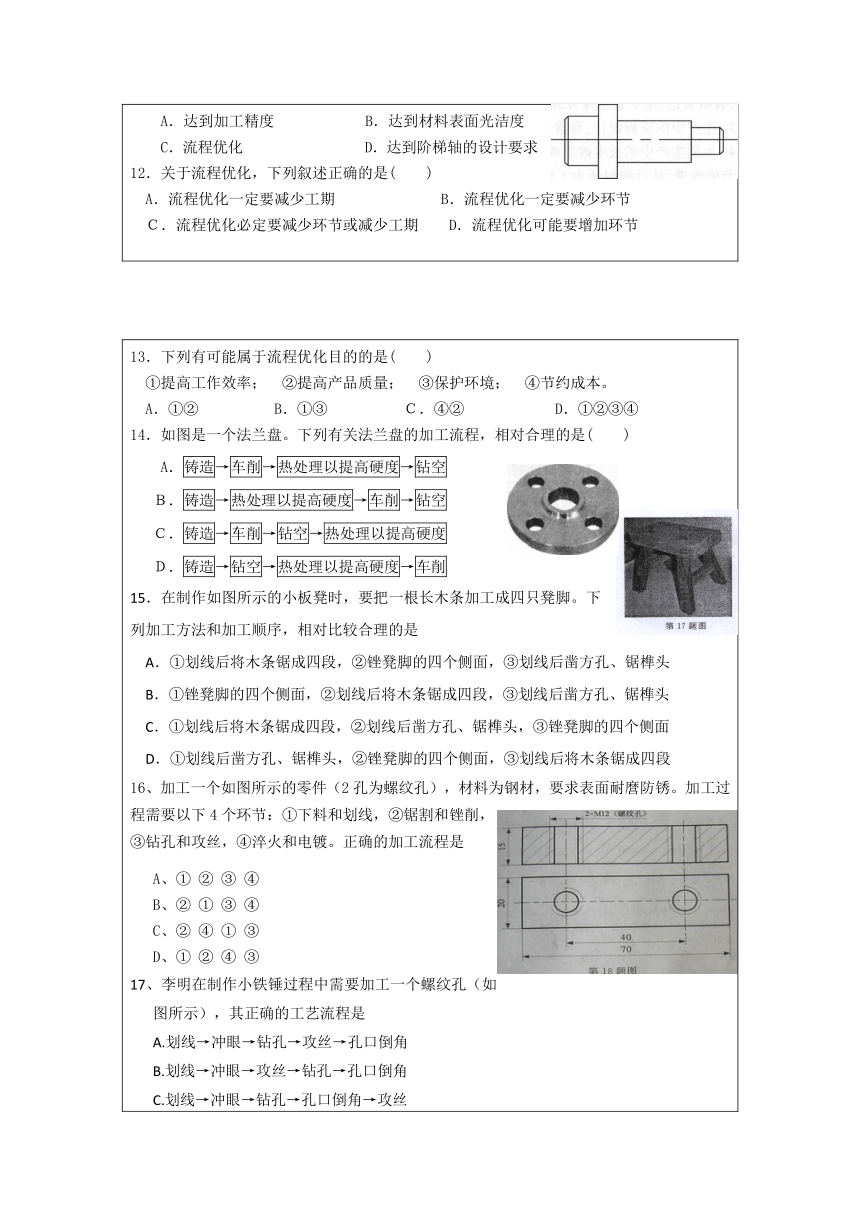

1、电视机机壳的加工采用下面哪种加工方法（ ）A、切削法 B、少切削法 C、无切削法 D、钳工加工法2、原先，人们到银行或储蓄所存取款需要人工填单、记账等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于（ ）A、工期优化 B、技术优化 C、成本优化 D、质量优化3、某加工厂要对其现有的加工流程进行优化，需要充分考虑到哪些条件？（ ）A、材料、资金、环境 B、设备、材料、工艺 C、人员、材料、资金 D、资金、工艺、环境4、牛奶工对送奶线路的优化属于( )A、成本优化 B、技术优化C、质量优化 D、工艺优化5、流程设计应考虑的基本因素是（ ）。 A材料。 B资金。 C设备。 D内在属性和规律。6、我们每周都按照本班的功课表来进行课程的学习，功课表属于流程的（ ）表达方式。A 文字 B 模型 C 表格 D 动画7、下图所示的是奶粉生产流程，有人要对其生产工艺流程进行改进，说法正确的是A．5个环节一个也不能少，时序不可随意变动B．去掉杀菌环节，因为在喷雾干燥环节就可以把细菌杀死C．去掉浓缩环节可以提高工作效率D．把杀菌环节放到出粉前，效果可能会更好8、我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：望诊－>闻诊－>问诊－>切诊－>处方；但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于：（ ）A、工期优化 B．技术优化 C．成本优化 D．质量优化9、北京2008年吉祥物产生流程为（ ）（1）征集（2）筹划（3）评审（4）定稿（5）修改A：（1）（2）（3）（4）（5） B：（2）（3）（1）（5）（4）C：（1）（2）（5）（3）（4） D：（2）（1）（3）（5）（4）10、小张准备设计制作一个木质衣架，画好草图和视图后，在设计制作流程时，不必考虑的是( ) A．加工工具 B．加工精度 Ｃ．木料质地 D．原料成本11、如图所示的阶梯轴，其加丁流程要经过许多环节，如铸造、粗车成形、精车、热处理、抛光打磨等。在设计该加工流程时，要实现的目标是( ) A．达到加工精度　　　　 B．达到材料表面光洁度C．流程优化 　　　　　　 D．达到阶梯轴的设计要求12．关于流程优化，下列叙述正确的是( ) A．流程优化一定要减少工期 　　　　　 B．流程优化一定要减少环节 Ｃ．流程优化必定要减少环节或减少工期 D．流程优化可能要增加环节
13．下列有可能属于流程优化目的的是( ) ①提高工作效率； ②提高产品质量； ③保护环境； ④节约成本。 A．①② 　　　 B．①③ 　　　 Ｃ．④② 　　　　 D．①②③④14．如图是一个法兰盘。下列有关法兰盘的加工流程，相对合理的是( )A．铸造→车削→热处理以提高硬度→钻空Ｂ．铸造→热处理以提高硬度→车削→钻空Ｃ．铸造→车削→钻空→热处理以提高硬度Ｄ．铸造→钻空→热处理以提高硬度→车削15．在制作如图所示的小板凳时，要把一根长木条加工成四只凳脚。下列加工方法和加工顺序，相对比较合理的是A．①划线后将木条锯成四段，②锉凳脚的四个侧面，③划线后凿方孔、锯榫头B．①锉凳脚的四个侧面，②划线后将木条锯成四段，③划线后凿方孔、锯榫头C．①划线后将木条锯成四段，②划线后凿方孔、锯榫头，③锉凳脚的四个侧面D．①划线后凿方孔、锯榫头，②锉凳脚的四个侧面，③划线后将木条锯成四段16、加工一个如图所示的零件（2孔为螺纹孔），材料为钢材，要求表面耐麿防锈。加工过程需要以下4个环节：①下料和划线，②锯割和锉削，③钻孔和攻丝，④淬火和电镀。正确的加工流程是A、① ② ③ ④ B、② ① ③ ④ C、② ④ ① ③ D、① ② ④ ③ 17、李明在制作小铁锤过程中需要加工一个螺纹孔（如图所示），其正确的工艺流程是
A.划线→冲眼→钻孔→攻丝→孔口倒角
B.划线→冲眼→攻丝→钻孔→孔口倒角
C.划线→冲眼→钻孔→孔口倒角→攻丝
D.划线→冲眼→孔口倒角→钻孔→攻丝
18．现代企业为追求效率及效益在设计时利用虚拟制造，这是某企业的一个虚拟制造流程图，识读该流程图理解正确的是（ ）只有加工VE需要评价只有评价不通过才需进行重新设计VE在？处应该是进行技术试验是否通过装配VE与评价都在加工VE之后所以装配 VE与评价是并行工序19.小李准备用密度板仿制一张小板凳．小板凳由凳面、两块侧支撑板和前后两块紧固板组成，如图所示。小李设计的制作流程如下：划线→五块板料锯割面刨平→紧固板与侧面支撑板钉接→表面油漆修饰请你分析该流程，找出遗漏的环节，画出完整的流程图。20.一块规格为8mm×50mm×100mm的铁板，如图，现将其从A、B处沿点划线切去一个8mm×20mm×20mm角，要求切面不留棱角、毛边，在台虎钳上操作。请写出完成任务所需要的工具和具体操作流程。
21、如图所示的零件，在圆钢上加工方头和孔时需要以下环节：
①划线；②锉削；③钻孔；④锯割。
请分析方头和孔的加工工艺，回答以下问题。
（1）补充完整加工流程（在“ ▲ ”处填写序号）
划线→ ▲ → ▲ → ▲ → ▲ 。
（2）加工过程中需要用到的工具（任选三种工具，在“ ▲ ”处填写工具名称）： ▲ 、 ▲ 、 ▲ 。 第23题 第22题 22.李明发现椅子的榫接处松动，于是设计了如图所示的连接片，用以加固椅子的连接。现用60×60的方形钢板加工该连接片，需要以下环节：①划线；②锯割；③钻孔；④锉削。请分析连接片的加工工艺，回答以下问题。 （1）补充完整加工流程（在“__▲__”处填写加工环节的序号）：__▲__→③→__▲__→__▲__。
（2）加工图中R6的圆弧，合理的方法是：__▲__。（从①锯割；②钻孔；③锉削中选择一种，在“　　　”处填写相应的序号。）
（3）钻孔时用到的工具有：_▲__、__▲_。（从①钢锯②锉刀③钻头④丝锥⑤手钳中选出二种，在“__▲__”处填写相应的序号。）
23、如图所示的铅质零件，加工半圆通槽时，需要以下环节：①划线②锉削③锯割④钻孔，请分析该半圆通槽的加工工艺，回答以下问题：
（1）合理的加工流程为(在 处填写序号) → → → （2）需要用到的划线工具是(在 处填写三种工具名称) ； ；
参考答案：
2、网上购物流程、时间表、青霉素注射的流程（电灯检修流程）
3、可颠倒，不可颠倒，
串行工序，并行工序
阶段，过程
4、环节、方框
箭头
划线，锉削，攻丝
刨削平面，锯割，表面处理
5、目标，
内在属性，规律
6、环节，时序
7、工期优化 工艺优化 成本优化 技术优化
选择题：
1-10：CBBAD CABDD
11-18：DDDCB ACC
19、划线→锯割→五块板料锯割面刨平→紧固板与侧面支撑板钉接→凳面与凳脚的钉接→表面油漆修饰
20、划线→装夹锯AC线→装夹锯BC线→锉BC面→装夹锉AC面
21、（1）4→2→3→1
（2）手锯，台钻、锉刀
22、（1）1→3→2→4
（2）2
（3）3、5
23、（1）1→4→3→2
（2）钢直尺，划针，划规
通过
设计VE
加工VE
装配VE
评价
实际制造
通过
不通过
产品
？
不通过
第7题图
