结构与稳定性　
——技术与设计Ⅱ(第一章第2.1节）
江苏省泰兴中学 黄小九
台风袭击的视频
汶川大地震中灾难性的画面

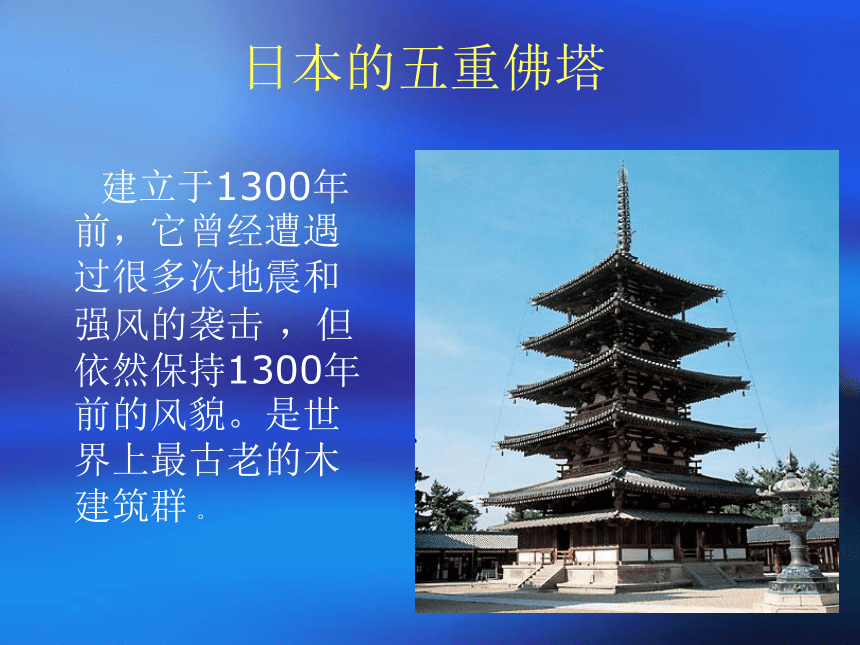

日本的五重佛塔
建立于1300年前，它曾经遭遇过很多次地震和强风的袭击 ，但依然保持1300年前的风貌。是世界上最古老的木建筑群 。

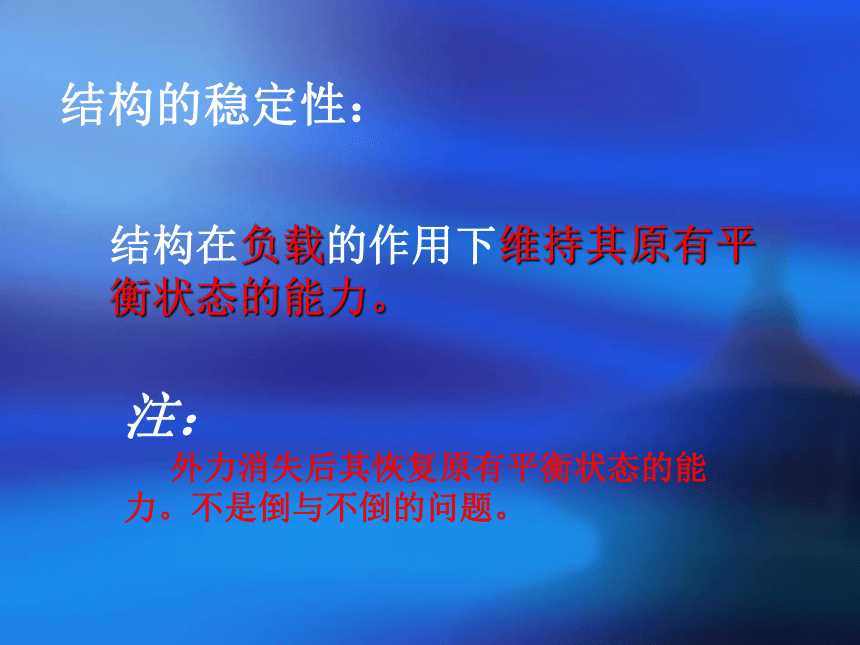

结构的稳定性：
注：
外力消失后其恢复原有平衡状态的能力。不是倒与不倒的问题。
结构在负载的作用下维持其原有平衡状态的能力。

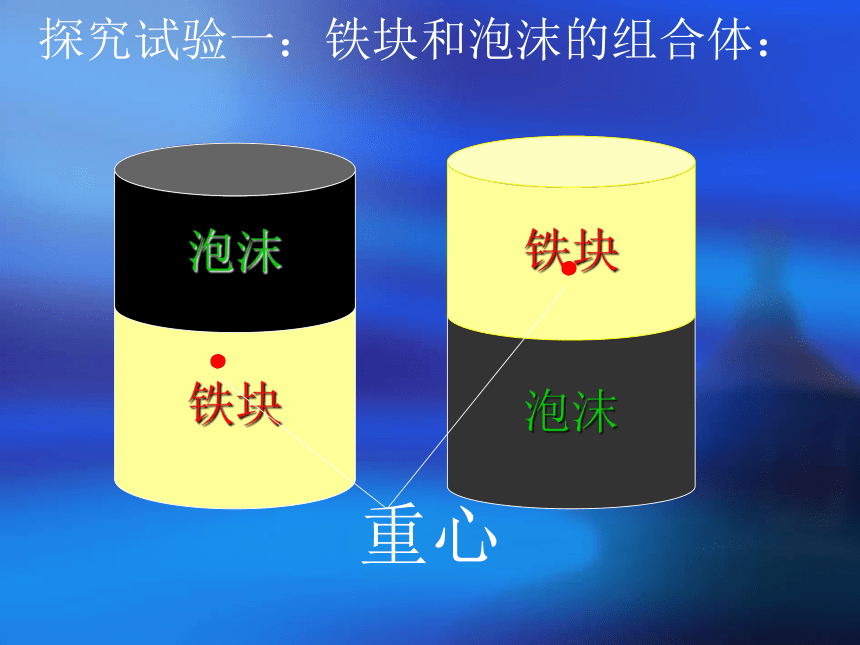

探究试验一：铁块和泡沫的组合体：
铁块
泡沫
泡沫
铁块
．
．
重心

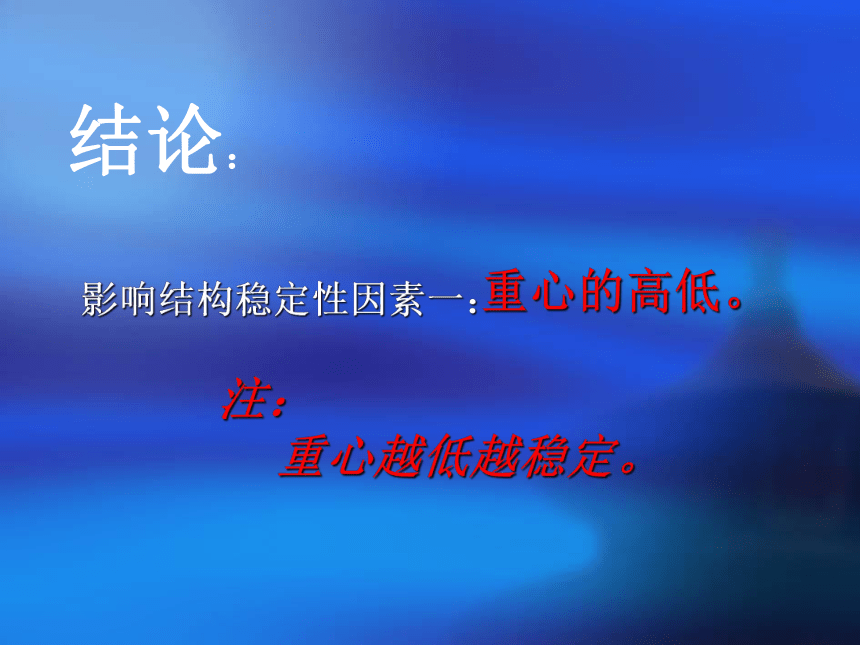

结论：
影响结构稳定性因素一：
注：
重心越低越稳定。
重心的高低。

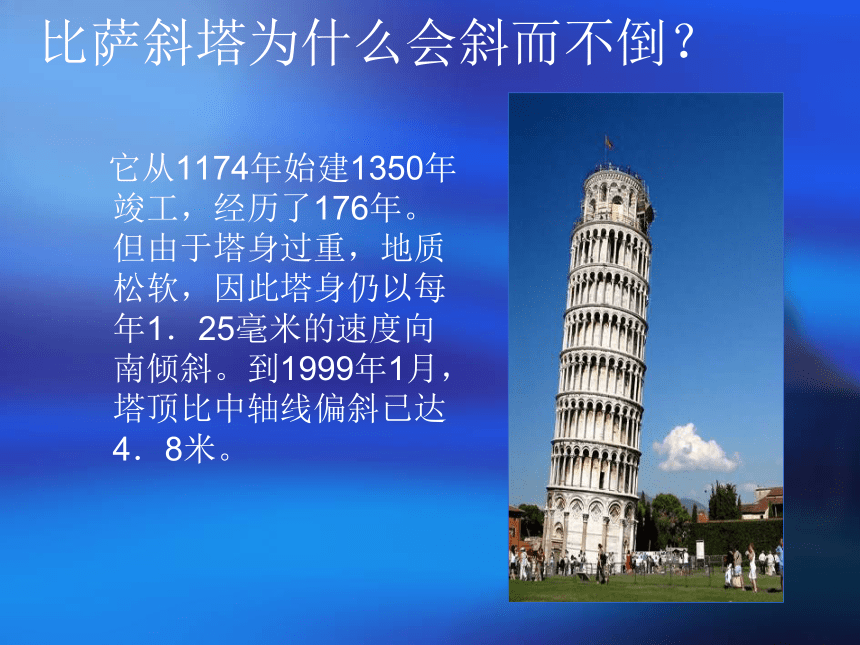

比萨斜塔为什么会斜而不倒？
它从1174年始建1350年竣工，经历了176年。但由于塔身过重，地质松软，因此塔身仍以每年1．25毫米的速度向南倾斜。到1999年1月，塔顶比中轴线偏斜已达4．8米。

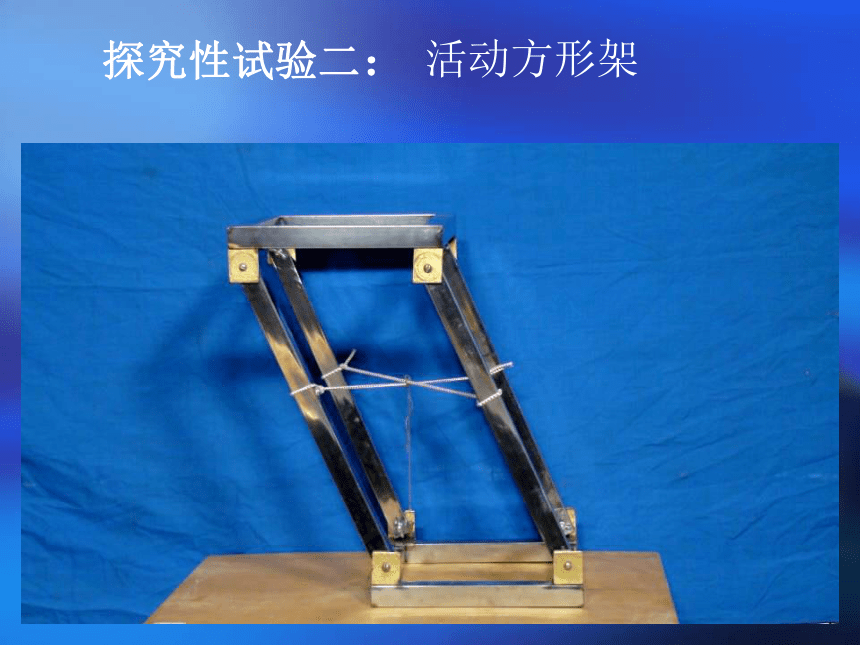

探究性试验二：
活动方形架
重心所在点的垂线落在支撑面的范围，就是稳定的。
（重心在底面上的影射与底面边界的最短距离的大小。）
结论：
影响结构稳定性因素二：
小资料二：中国的斜塔
辽宁瑞州古塔，现存塔身高10米，塔身向东北方向倾斜12度，塔尖水平位移1.7米。该塔建成之后虽几经地震与洪水破坏，却始终斜而不倒，堪称奇迹。
探究性试验三：
不同结构形状的框架：
结论：
影响结构稳定性因素三：
注：
三角形有较好的稳定性
结构的不同的形状
钢性大桥的结构性状
鸟巢外观结构图：
思考：为什么艾菲尔铁塔的底座很大？
探究性试验四：倒立和正立的两瓶矿泉水
结论：
影响结构稳定性因素四：
注:
支撑面越大越坚实，稳定性就越好。
支撑面的大小。
结构的支撑面
结构的接触面：
提示：注意接触面与支撑面的区分。
结 论：
这些要素是综合的而不是孤立的。
五重佛塔的结构简图
以小组为单位，利用筷子、橡皮筋和棉绳，搭建一个稳定结构，并能承受一个鸡蛋，使其在吹风机的作用下能保持一定的稳定性。
亲身体验，实践探究：
自评和互评：
简单说明设计意图，重点强调你是如何增强结构稳定性的？
小结：
1、对稳定性定义的正确理解。
2、对影响稳定性各要素的理解。
3、利用本课所讲的知识去解决实际
结构设计中存在的问题。
（重点）
作业：
收集身边一些不稳定结 构，并结合本节课学习内容对它进行分析。
谢谢大家
