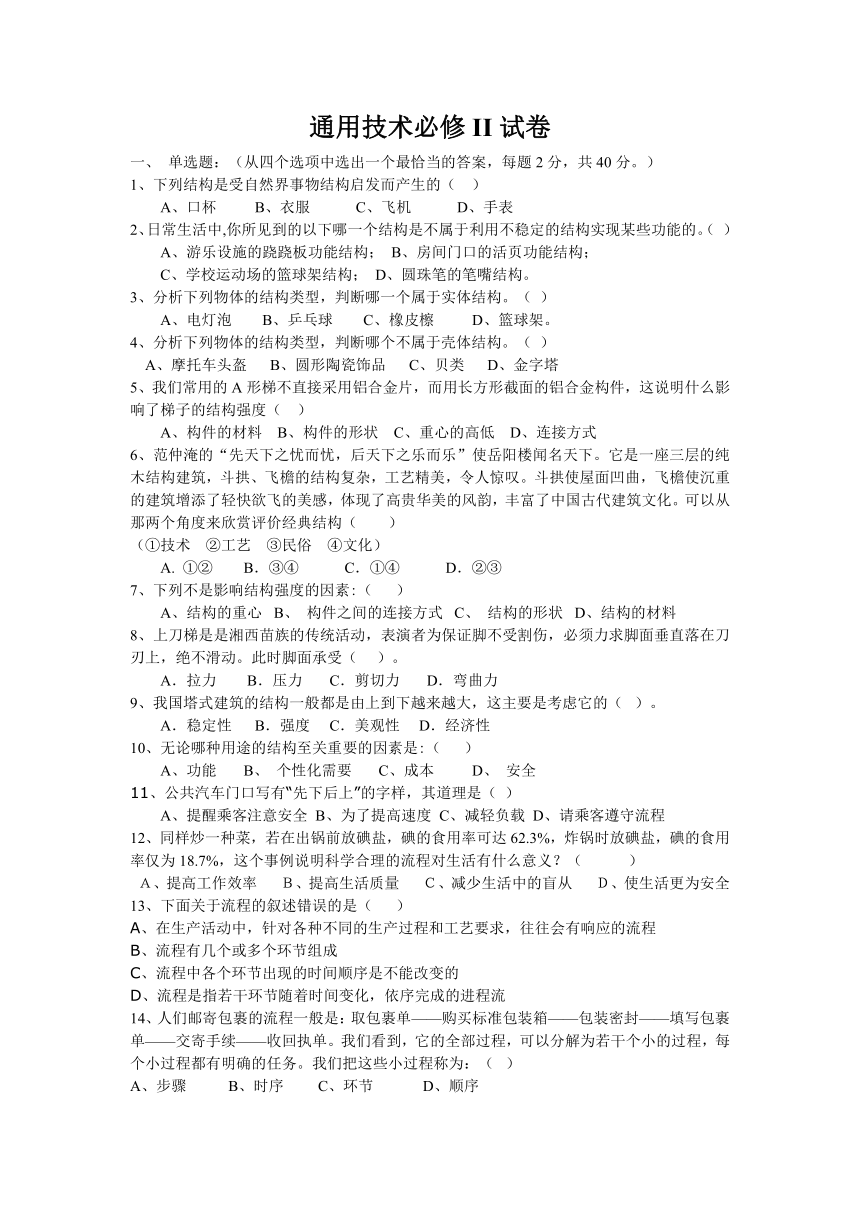

通用技术必修II试卷
一、 单选题：（从四个选项中选出一个最恰当的答案，每题2分，共40分。）
1、下列结构是受自然界事物结构启发而产生的（　）
　 A、口杯 B、衣服 C、飞机 D、手表
2、日常生活中,你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（ ）
　　A、游乐设施的跷跷板功能结构； B、房间门口的活页功能结构；
　　C、学校运动场的篮球架结构； D、圆珠笔的笔嘴结构。
3、分析下列物体的结构类型，判断哪一个属于实体结构。（ ）
　　A、电灯泡 B、乒乓球 C、橡皮檫 D、篮球架。
4、分析下列物体的结构类型，判断哪个不属于壳体结构。（ ）
　A、摩托车头盔 B、圆形陶瓷饰品 C、贝类 D、金字塔　
5、我们常用的A形梯不直接采用铝合金片，而用长方形截面的铝合金构件，这说明什么影响了梯子的结构强度（ ）
A、构件的材料 B、构件的形状 C、重心的高低 D、连接方式
6、范仲淹的“先天下之忧而忧，后天下之乐而乐”使岳阳楼闻名天下。它是一座三层的纯木结构建筑，斗拱、飞檐的结构复杂，工艺精美，令人惊叹。斗拱使屋面凹曲，飞檐使沉重的建筑增添了轻快欲飞的美感，体现了高贵华美的风韵，丰富了中国古代建筑文化。可以从那两个角度来欣赏评价经典结构（ ）
（①技术 ②工艺 ③民俗 ④文化）
A. ①② B．③④ C．①④ D．②③
7、下列不是影响结构强度的因素:（ ）
A、结构的重心 B、 构件之间的连接方式 C、 结构的形状 D、结构的材料
8、上刀梯是是湘西苗族的传统活动，表演者为保证脚不受割伤，必须力求脚面垂直落在刀刃上，绝不滑动。此时脚面承受（ ）。
A．拉力 B．压力 C．剪切力 D．弯曲力
9、我国塔式建筑的结构一般都是由上到下越来越大，这主要是考虑它的（ ）。
A．稳定性 B．强度 C．美观性 D．经济性
10、无论哪种用途的结构至关重要的因素是:（ ）
A、功能 B、 个性化需要 C、成本 D、 安全
11、公共汽车门口写有“先下后上”的字样，其道理是（ ）
A、提醒乘客注意安全 B、为了提高速度 C、减轻负载 D、请乘客遵守流程
12、同样炒一种菜，若在出锅前放碘盐，碘的食用率可达62.3%，炸锅时放碘盐，碘的食用率仅为18.7%，这个事例说明科学合理的流程对生活有什么意义？（　　　）
Ａ、提高工作效率　 Ｂ、提高生活质量 Ｃ、减少生活中的盲从　 Ｄ、使生活更为安全
13、下面关于流程的叙述错误的是（ ）
A、在生产活动中，针对各种不同的生产过程和工艺要求，往往会有响应的流程
B、流程有几个或多个环节组成
C、流程中各个环节出现的时间顺序是不能改变的
D、流程是指若干环节随着时间变化，依序完成的进程流
14、人们邮寄包裹的流程一般是：取包裹单——购买标准包装箱——包装密封——填写包裹单——交寄手续——收回执单。我们看到，它的全部过程，可以分解为若干个小的过程，每个小过程都有明确的任务。我们把这些小过程称为：（ ）
A、步骤 B、时序 C、环节 D、顺序

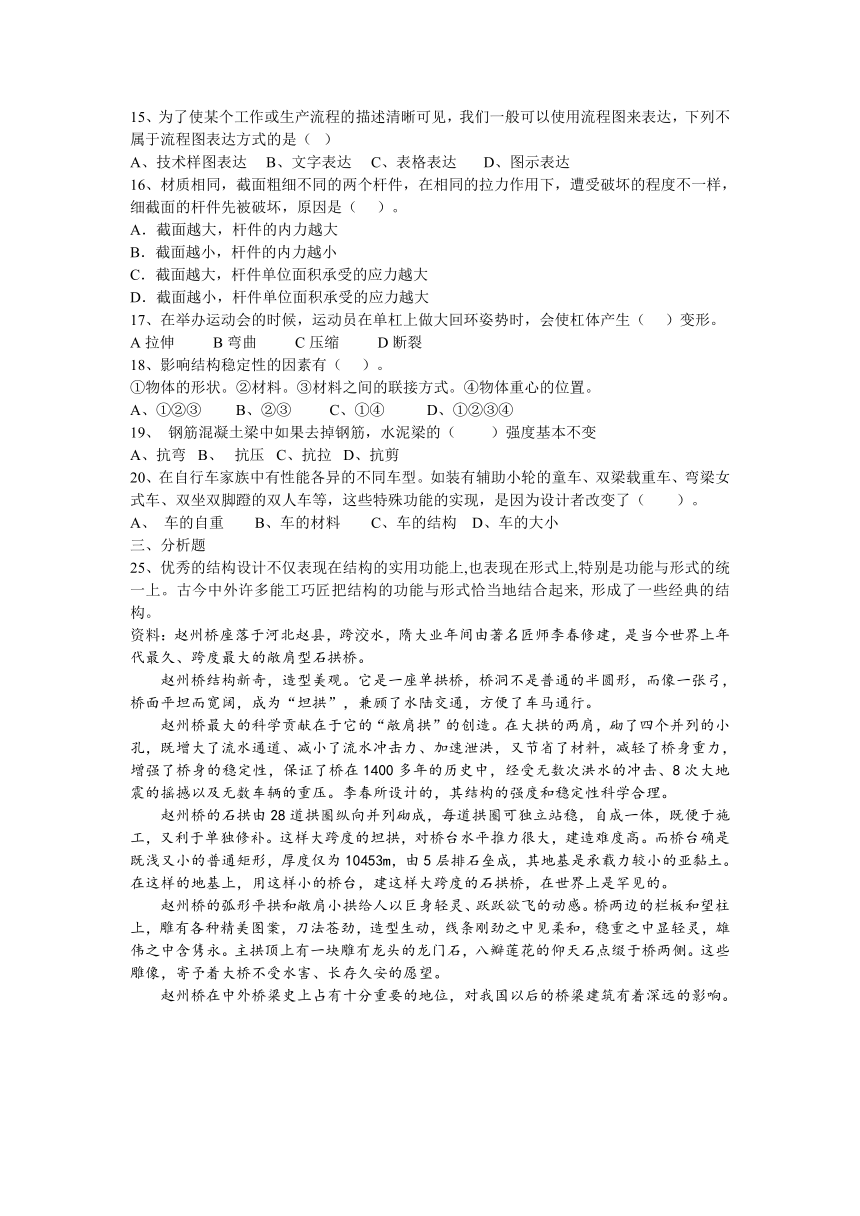

15、为了使某个工作或生产流程的描述清晰可见，我们一般可以使用流程图来表达，下列不属于流程图表达方式的是（ ）
A、技术样图表达 B、文字表达 C、表格表达 D、图示表达
16、材质相同，截面粗细不同的两个杆件，在相同的拉力作用下，遭受破坏的程度不一样，细截面的杆件先被破坏，原因是（ ）。
A．截面越大，杆件的内力越大
B．截面越小，杆件的内力越小
C．截面越大，杆件单位面积承受的应力越大
D．截面越小，杆件单位面积承受的应力越大
17、在举办运动会的时候，运动员在单杠上做大回环姿势时，会使杠体产生（ ）变形。
A拉伸 B弯曲 C压缩 D断裂
18、影响结构稳定性的因素有（ ）。
①物体的形状。②材料。③材料之间的联接方式。④物体重心的位置。
A、①②③ B、②③ C、①④ D、①②③④
19、 钢筋混凝土梁中如果去掉钢筋，水泥梁的（ ）强度基本不变
A、抗弯 B、 抗压 C、抗拉 D、抗剪
20、在自行车家族中有性能各异的不同车型。如装有辅助小轮的童车、双梁载重车、弯梁女式车、双坐双脚蹬的双人车等，这些特殊功能的实现，是因为设计者改变了（ ）。
A、 车的自重 B、车的材料 C、车的结构 D、车的大小
三、分析题
25、优秀的结构设计不仅表现在结构的实用功能上,也表现在形式上,特别是功能与形式的统一上。古今中外许多能工巧匠把结构的功能与形式恰当地结合起来, 形成了一些经典的结构。
资料：赵州桥座落于河北赵县，跨洨水，隋大业年间由著名匠师李春修建，是当今世界上年代最久、跨度最大的敞肩型石拱桥。
赵州桥结构新奇，造型美观。它是一座单拱桥，桥洞不是普通的半圆形，而像一张弓，桥面平坦而宽阔，成为“坦拱”，兼顾了水陆交通，方便了车马通行。
赵州桥最大的科学贡献在于它的“敞肩拱”的创造。在大拱的两肩，砌了四个并列的小孔，既增大了流水通道、减小了流水冲击力、加速泄洪，又节省了材料，减轻了桥身重力，增强了桥身的稳定性，保证了桥在1400多年的历史中，经受无数次洪水的冲击、8次大地震的摇撼以及无数车辆的重压。李春所设计的，其结构的强度和稳定性科学合理。
赵州桥的石拱由28道拱圈纵向并列砌成，每道拱圈可独立站稳，自成一体，既便于施工，又利于单独修补。这样大跨度的坦拱，对桥台水平推力很大，建造难度高。而桥台确是既浅又小的普通矩形，厚度仅为10453m，由5层排石垒成，其地基是承载力较小的亚黏土。在这样的地基上，用这样小的桥台，建这样大跨度的石拱桥，在世界上是罕见的。
赵州桥的弧形平拱和敞肩小拱给人以巨身轻灵、跃跃欲飞的动感。桥两边的栏板和望柱上，雕有各种精美图案，刀法苍劲，造型生动，线条刚劲之中见柔和，稳重之中显轻灵，雄伟之中含隽永。主拱顶上有一块雕有龙头的龙门石，八瓣莲花的仰天石点缀于桥两侧。这些雕像，寄予着大桥不受水害、长存久安的愿望。
赵州桥在中外桥梁史上占有十分重要的地位，对我国以后的桥梁建筑有着深远的影响。

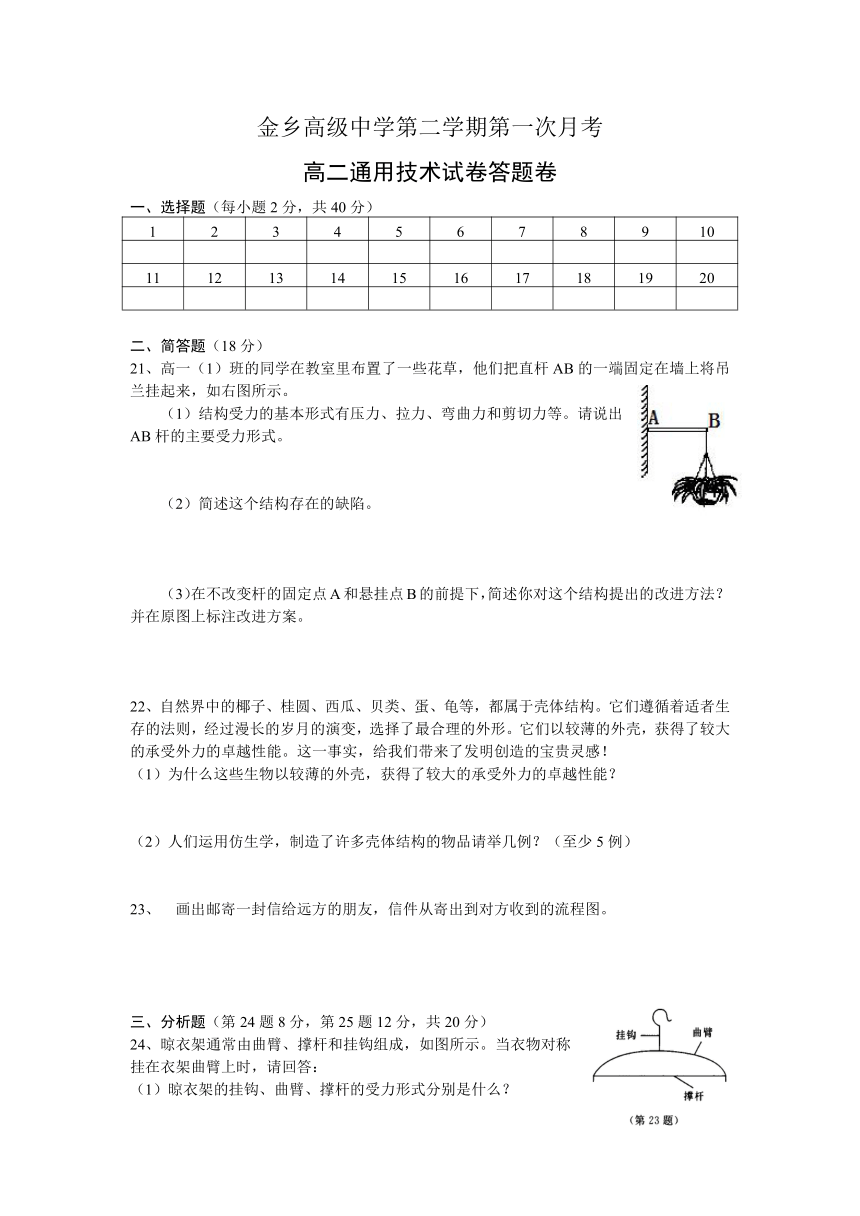

金乡高级中学第二学期第一次月考
高二通用技术试卷答题卷
一、选择题（每小题2分，共40分）
1 2 3 4 5 6 7 8 9 10
11 12 13 14 15 16 17 18 19 20
二、简答题（18分）
21、高一（1）班的同学在教室里布置了一些花草，他们把直杆AB的一端固定在墙上将吊兰挂起来，如右图所示。
（1）结构受力的基本形式有压力、拉力、弯曲力和剪切力等。请说出AB杆的主要受力形式。
（2）简述这个结构存在的缺陷。
（3）在不改变杆的固定点A和悬挂点B的前提下，简述你对这个结构提出的改进方法？并在原图上标注改进方案。
22、自然界中的椰子、桂圆、西瓜、贝类、蛋、龟等，都属于壳体结构。它们遵循着适者生存的法则，经过漫长的岁月的演变，选择了最合理的外形。它们以较薄的外壳，获得了较大的承受外力的卓越性能。这一事实，给我们带来了发明创造的宝贵灵感！
（1）为什么这些生物以较薄的外壳，获得了较大的承受外力的卓越性能？
（2）人们运用仿生学，制造了许多壳体结构的物品请举几例？（至少5例）
23、　画出邮寄一封信给远方的朋友，信件从寄出到对方收到的流程图。
三、分析题（第24题8分，第25题12分，共20分）
24、晾衣架通常由曲臂、撑杆和挂钩组成，如图所示。当衣物对称挂在衣架曲臂上时，请回答：
（1）晾衣架的挂钩、曲臂、撑杆的受力形式分别是什么？
（2）现有塑料绳、细电线、细竹竿和木条，哪些材料适合做晾衣架的撑杆？请从撑杆受力角度简要说明理由。
25、（1）赏析结构设计作品，可从___________与___________两个角度进行。
（2）_________角度主要表现在
；
_________角度主要表现在
。
（3）除了上面提到的两个角度，还可以哪些方面对结构进行全面分析？
四、设计题（共22分）　
26、 学校需要设计一个宣传告示栏，请同学们综合考虑它的稳定性和结构强度，以及如何选择合适的材料（木条、三合板、竹片和有玻璃）进行加工和安装。
（1）使用不同材料构思一个设计方案，并画出草图（注明所用的材料）
（2）根据设计的方案，分别从宣传告示栏的结构设计、宣传告示栏的稳定的角度，对其进行设计分析。
金乡高级中学第二学期第一次月测
高二通用技术试卷答案
一、选择题（每小题2分，共40分）
1 2 3 4 5 6 7 8 9 10
C C C D B C A B A D
11 12 13 14 15 16 17 18 19 20
D B C C A D B C B C
二、简答题（第21题6分，第22题9分，共15分）
21．高一（1）班的同学在教室里布置了一些花草，他们把直杆AB的一端固定在墙上将吊兰挂起来，如右图所示。
（1）结构受力的基本形式有压力、拉力、弯曲力和剪切力等。请说出AB杆的主要受力形式。（1分）
受到弯曲力
（2）简述这个结构存在的缺陷。（2分）
花盆过重时，AB杆可能由于弯曲过度而断裂
（3）在不改变杆的固定点A和悬挂点B的前提下，简述你对这个结构提出的改进方法？并在原图上标注改进方案。（3分）
加拉杆或支撑杆
22、自然界中的椰子、桂圆、西瓜、贝类、蛋、龟等，都属于壳体结构。它们遵循着适者生存的法则，经过漫长的岁月的演变，选择了最合理的外形。它们以较薄的外壳，获得了较大的承受外力的卓越性能。这一事实，给我们带来了发明创造的宝贵灵感！
（1）、为什么它们以较薄的外壳，获得了较大的承受外力的卓越性能？（3分）
壳体结构的受力特点是将力分布在整个表面,避免某一点受到较大的力而受到破坏。这种结构受到外力冲击时，外力将由弧面整体分担承受，抵抗变形。
（2）、人们运用仿生学，制造了许多壳体结构的物品请举几例？(3分)
头盔、安全帽、台球、灯泡等
23、画出邮寄一封信给远方的朋友，信件从寄出到对方收到的流程图
三、分析题（第23题8分，第24题12分，共20分）
24、（1）晾衣架的挂钩、曲臂、撑杆的受力形式分别是什么？（4分）
挂钩承受拉力，曲臂承受弯曲力，撑杆承受压力
（回答出两个给1分，全部正确给满分，回答出1个不给分）
（2）现有塑料绳、细电线、细竹竿和木条，哪些材料适合做晾衣架的撑杆？请从撑杆受力角度简要说明理由。（4分）
木条适合做撑杆。因为撑杆需要承受曲臂两端施加给它的压力，需要用抗压力比较强的材料，塑料绳、细电线和细竹竿都没有抗压能力，所不适合做撑杆。
（回答出木条的给1分。并从受力角度说出理由的给满分）
24、（1）赏析结构设计作品，可从__技术_____与__文化_____两个角度进行。（2分）
（2）__技术___角度主要表现在（3分）：结构的实用功能的实现，结构的稳固耐用，结构设计的创意和表现力，材料使用的合理性，工艺制造的精湛程度等。（P30）
（本小题技术两字不给分，表现方面回答出3项及以上可给满分）
__文化___角度主要表现在（3分）：结构的文化寓意与传达，公众认可的美学原则，反映时代、民族、习俗方面的特征，结构的个性特征等。（P30）
（本小题文化两字不给分，表现方面回答出3项及以上可给满分）
（3）除了上面提到的两个角度，还可以哪些方面对结构进行全面分析？（4分）
除了从技术和文化的角度欣赏结构之外，还应结合经典结构设计者的历史背景、设计思想、设计风格等全面分析。
四、设计题（共20分）
25、下雨天同学们都带雨伞到教室里，但没有地方放。请你设计一个“雨伞架”用于放雨伞。
要求：（1）结构简单、稳固、易于制作；（2）便于摆放在教室中；（3）价格低廉
设计内容：
（1）用草图及文字说明设计方案（8分）
草图如图所示，全不锈钢制作，不易生锈；下置集水盘；四个脚保持一定的支撑面以提高稳定性
（2）说明选用的材料、结构、连接方式（8分）
全不锈钢制作，用焊接的方式连接，结构简单且牢固可靠。
（3）说明产品的特点。（4分）
本雨具架具有外形简洁、美观漂亮、结构紧凑、占地小等特点
