第三节 设计和交流中的技术语言
口头语言
文本语言
技术符号
技术图纸
图样
图表
模型
网页
计算机演示
一、设计交流中的技术语言及其作用
二、机械制图与识图基础

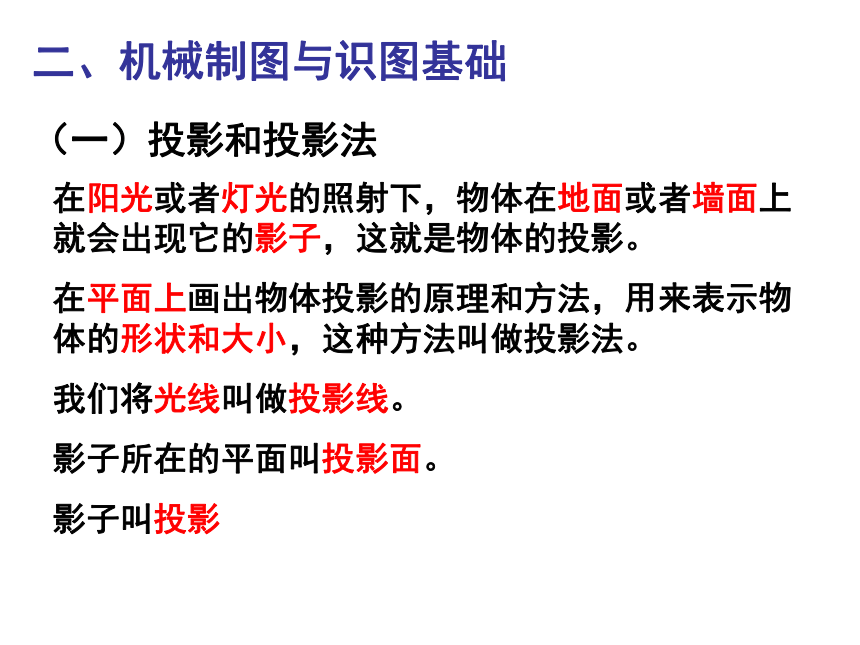

（一）投影和投影法
在阳光或者灯光的照射下，物体在地面或者墙面上就会出现它的影子，这就是物体的投影。
在平面上画出物体投影的原理和方法，用来表示物体的形状和大小，这种方法叫做投影法。
我们将光线叫做投影线。
影子所在的平面叫投影面。
影子叫投影

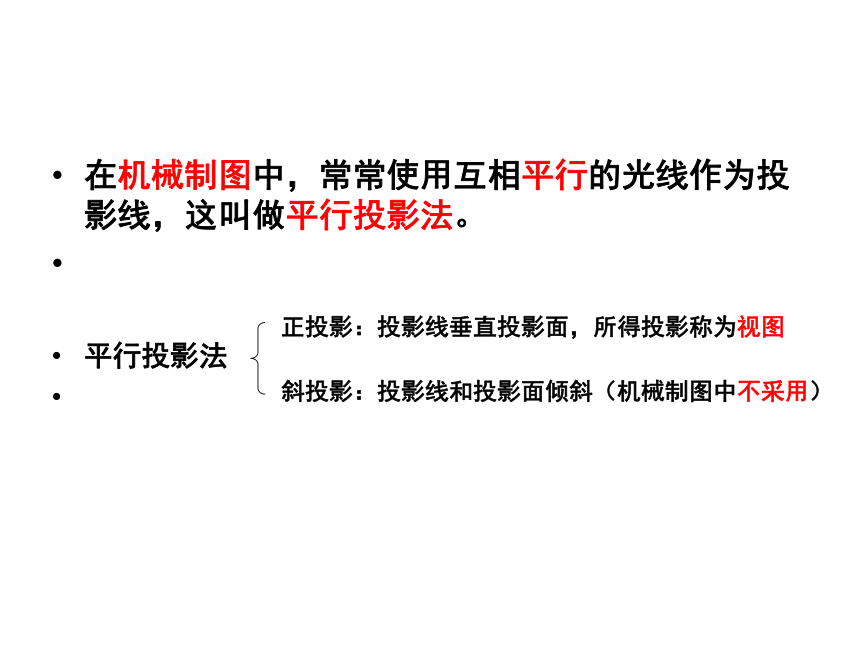

在机械制图中，常常使用互相平行的光线作为投影线，这叫做平行投影法。
平行投影法
正投影：投影线垂直投影面，所得投影称为视图
斜投影：投影线和投影面倾斜（机械制图中不采用）

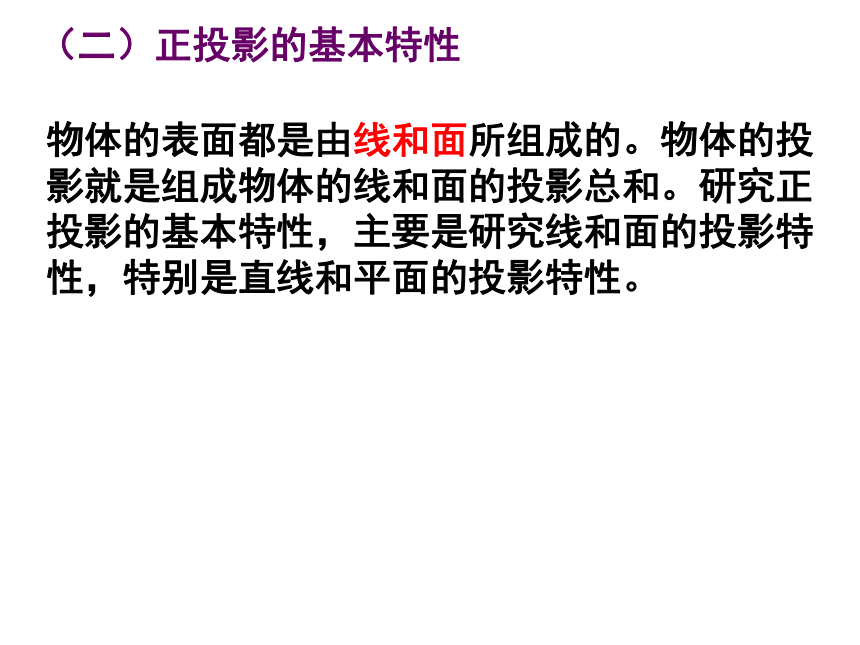

（二）正投影的基本特性
物体的表面都是由线和面所组成的。物体的投影就是组成物体的线和面的投影总和。研究正投影的基本特性，主要是研究线和面的投影特性，特别是直线和平面的投影特性。

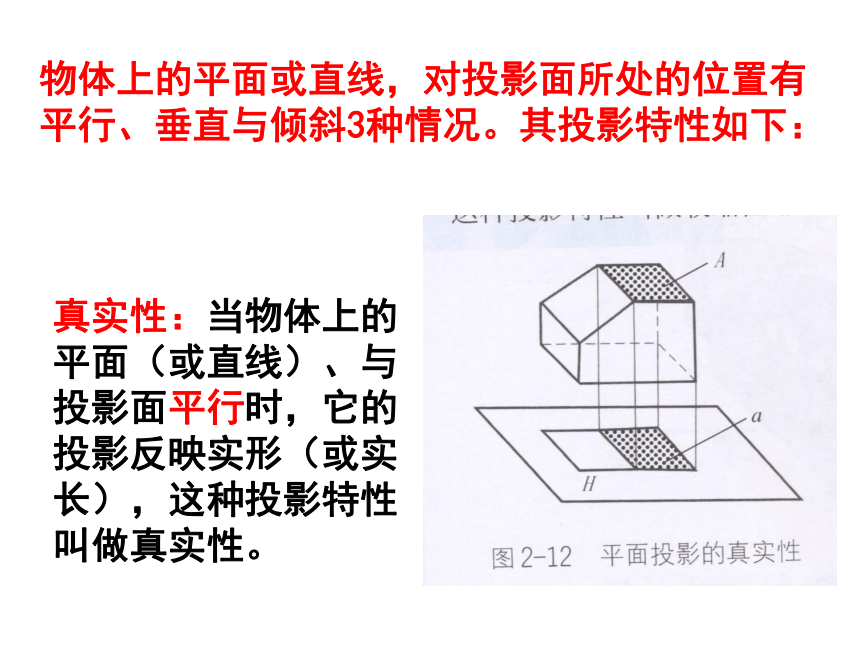

物体上的平面或直线，对投影面所处的位置有平行、垂直与倾斜3种情况。其投影特性如下：

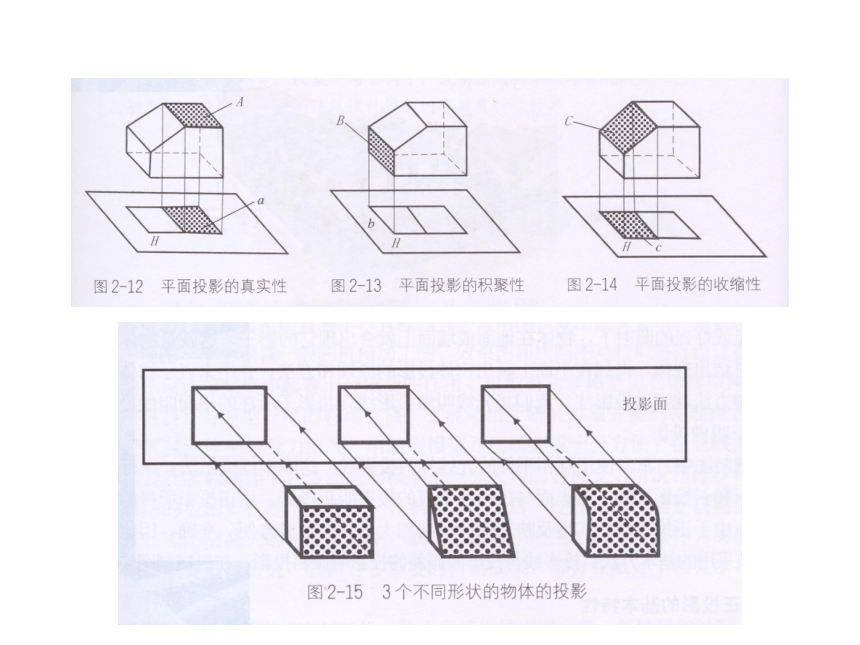

真实性：当物体上的平面（或直线）、与投影面平行时，它的投影反映实形（或实长），这种投影特性叫做真实性。

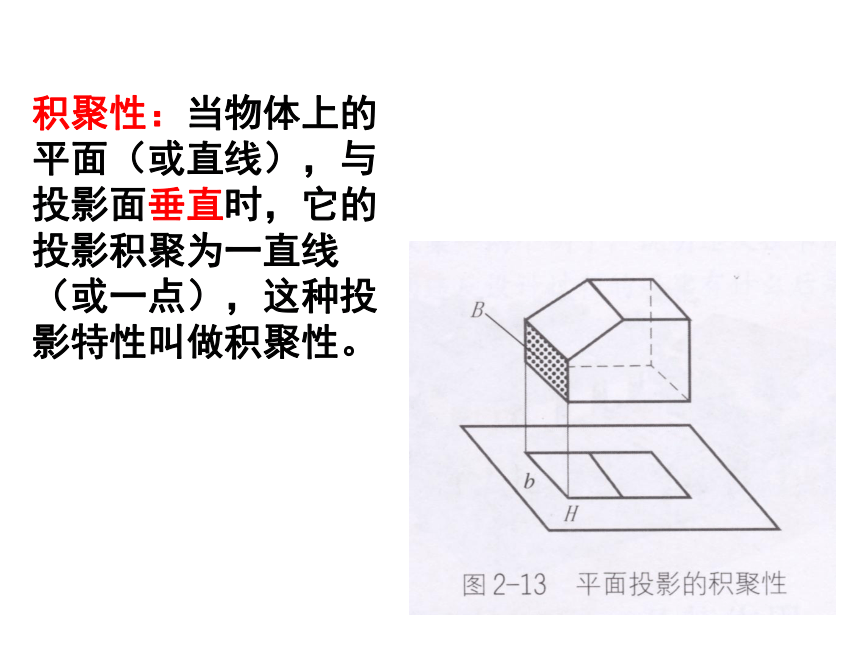

积聚性：当物体上的平面（或直线），与投影面垂直时，它的投影积聚为一直线（或一点），这种投影特性叫做积聚性。

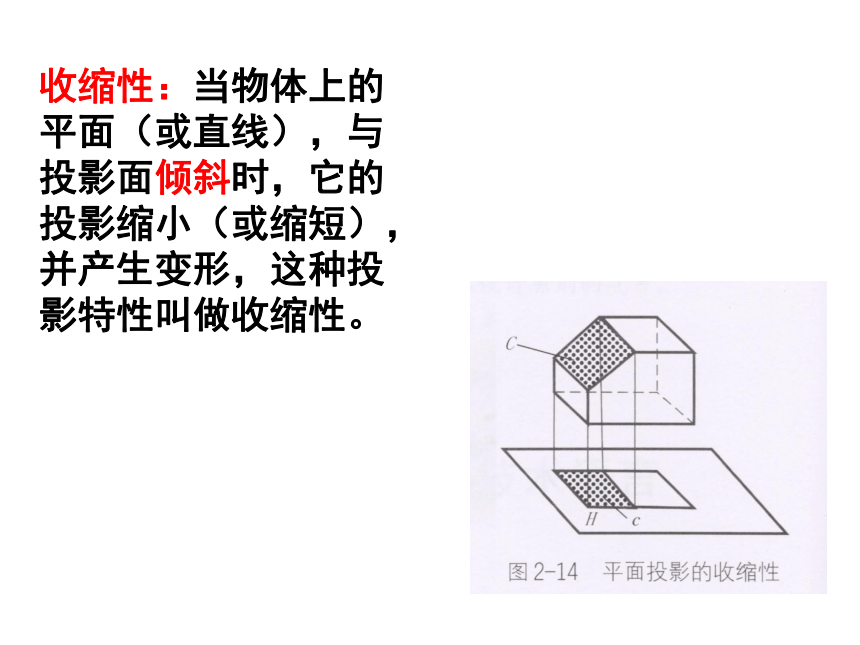

收缩性：当物体上的平面（或直线），与投影面倾斜时，它的投影缩小（或缩短），并产生变形，这种投影特性叫做收缩性。

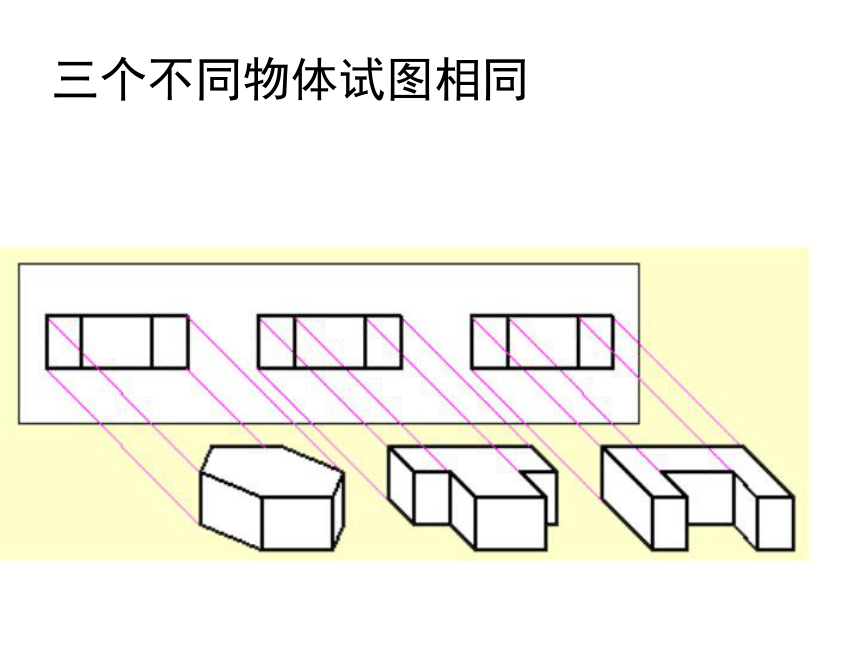

三个不同物体试图相同

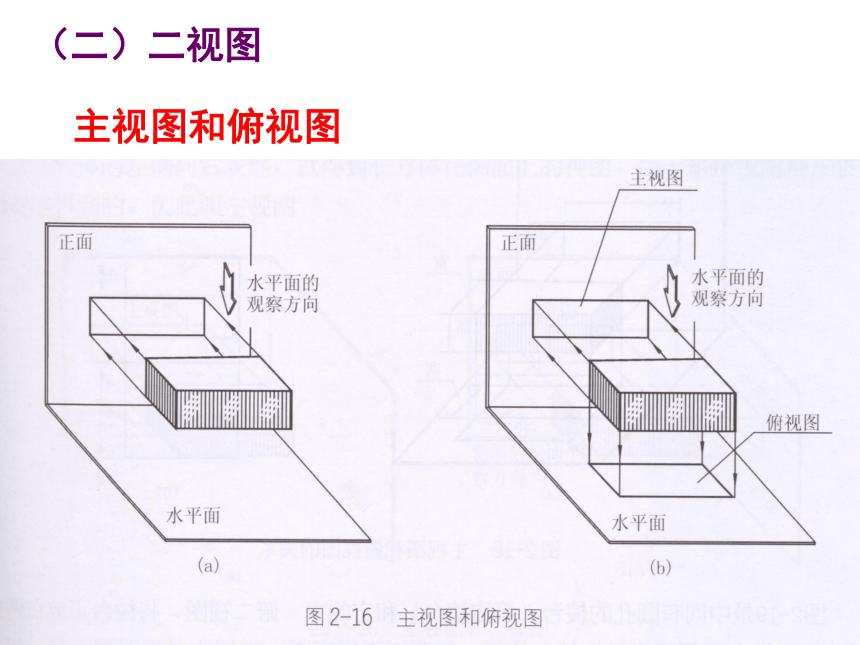

（二）二视图
主视图和俯视图

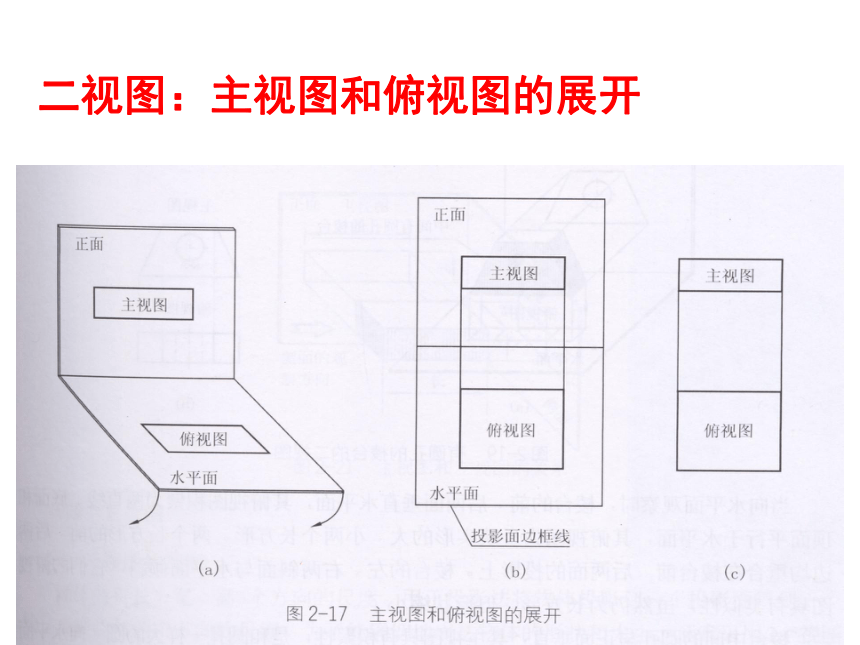

二视图：主视图和俯视图的展开

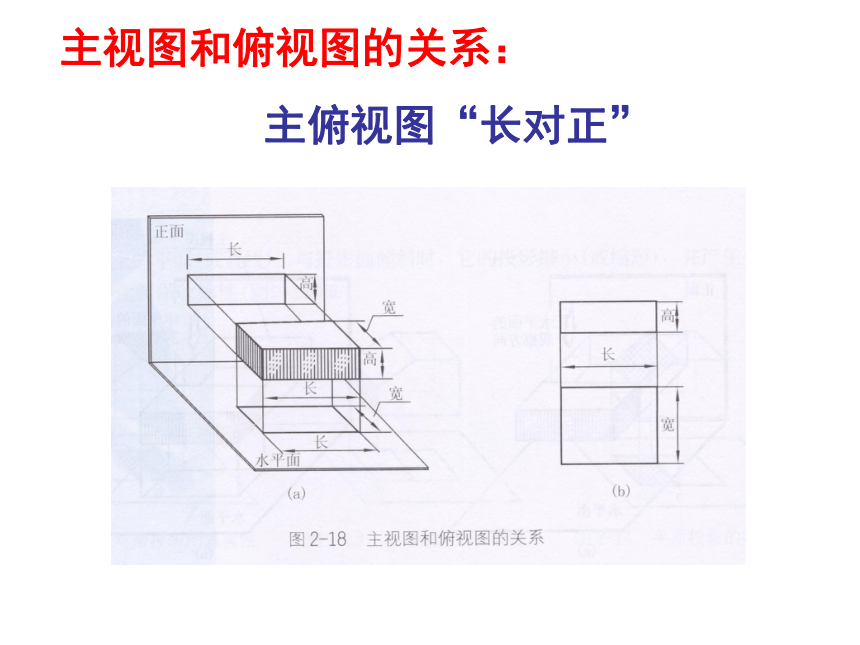

主视图和俯视图的关系：
主俯视图“长对正”
主视图和左视图
主视图和左视图的关系：
主、左二视图的高相等
（四）三视图
1 三视图的视图
三投影面体系的3个互相垂直的投影面：
正投影面V（简称正面）
水平投影面H （简称水平面）
侧投影面W （简称侧面）
主视图 ——体的正面投影
（从前向后进行投射）
俯视图 ——体的水平投影
（从上向下进行投射）
左视图 ——体的侧面投影
（从左向右进行投射）
三视图的形成
三视图的展开
正面不动
俯视图向下旋转90度
左视图向右旋转90度
三视图的展开
三视图
长
长对正
高平齐
宽相等
主视左视高相等且平齐
俯视左视宽相等且对应
主视俯视长相等且对正
高
宽
宽
三个视图之间的投影关系
长对正
高平齐
宽相等
主视左视高相等且平齐
俯视左视宽相等且对应
主视俯视长相等且对正
长
高
宽
宽
三个视图之间的投影关系
三、三视图的画法
要求：画出图（a)所示支承块的的两面视图
拓展与应用
轴承座三视图的画法
1 形体分析与线面分析
2 选择主视图
练习：对号入座
四、草图及其画法
（一）绘制草图的概念
绘制草图是不用绘图仪器的，而按目测比例徒手画出图样的绘图方法，这种图样称为草图或徒手图。这种图主要用于现场测绘、设计方案讨论或技术交流，因此，工程技术人员必须具备徒手绘图的能力。由于计算机绘图的普及，草图的应用也越来越广泛。仪器绘图、计算机绘图和徒手绘图已成为3种主要测绘手段。
（二）绘图的要求与方法
绘图要求：画线要稳，图线要清晰；目测尺寸要准，各部分比例匀称；绘图速度要快；标注尺寸无误，字体工整。
方法：
1 直线的画法
2 徒手画圆
（三） 尺寸标注
（1）图形的尺寸数据以真实大小为依据。
（2）图形中的尺寸单位一般为毫米
（3）标注圆的直径、半径的尺寸线须通过圆心
（4）尺寸数字一般标注在尺寸线上方，且不可被任何图线穿过
（5）标注尺寸时要尽量使用符号和缩写词
（6）尺寸标注不应闭合
（7）标注角度的尺寸数字一律写成水平方向
（8）尺寸应标注在图形最明显的位置，同一位置的尺寸在视图中只能标明一次
（9）半圆或不足半圆的圆弧要标注半径
五、机械加工图的识图
（一）读零件图的作用、方法、步骤
1 读标题栏
首先从标题栏中了解零件的名称、比例、图号、制造该零件的材料及数量，以对零件有一个初步的了解，必要时还可了解一下零件在部件中的位置及作用。
2 分析视图，想出零件的形状
弄懂零件的形状是读零件图的主要环节。通过对视图表达方案的分析，大致弄懂该零件的结构特点，然后再通过形体分析和线面分析，结合剖视图的剖切位置和投影关系，逐步弄懂形状。如果该零件中还给出了局部视图、斜视图以及断面图等，则还可通过这些图看清零件的细节，达到对零件上所有结构形状和作用都完全了解的目的。
3 分析尺寸
了解零件图上标注的尺寸，就能知道零件的大小。首先分析长、宽、高3个方向的基准；从基准出发，找出主要尺寸，再以零件形状结构分析为线索，找出各部分的定型尺寸和定位尺寸。在找定位尺寸时，应搞清它的定位基准。通过尺寸分析，对零件的构造、作用等多方面情况可进一步加深理解。
4 了解技术要求
图形和尺寸看懂以后，就要了解零件有哪些要求，如：表面粗糙度、材料涂覆、尺寸公差与形位公差等。技术要求是制造零件的质量指标。
5 综合考虑
把零件的形状、结构、尺寸和技术要求综合考虑，就可以基本读懂零件图。
（二）一般切削加工零件图的阅读
例1 轴套类零件加工图
符号说明
例2 轮盘类零件加工图
六、电路图的识图
（一）常用元器件符号
（二）电路图识图
了解功能单元及工作原理
确定电路主要信号和流向，一般的规范画法是输入信号在左，输出信号在右。
找出供电电路供电。
用总体框图进行整体分析。
定量分析或估算。
（三）电路图识图举例
计算机设计CAD
