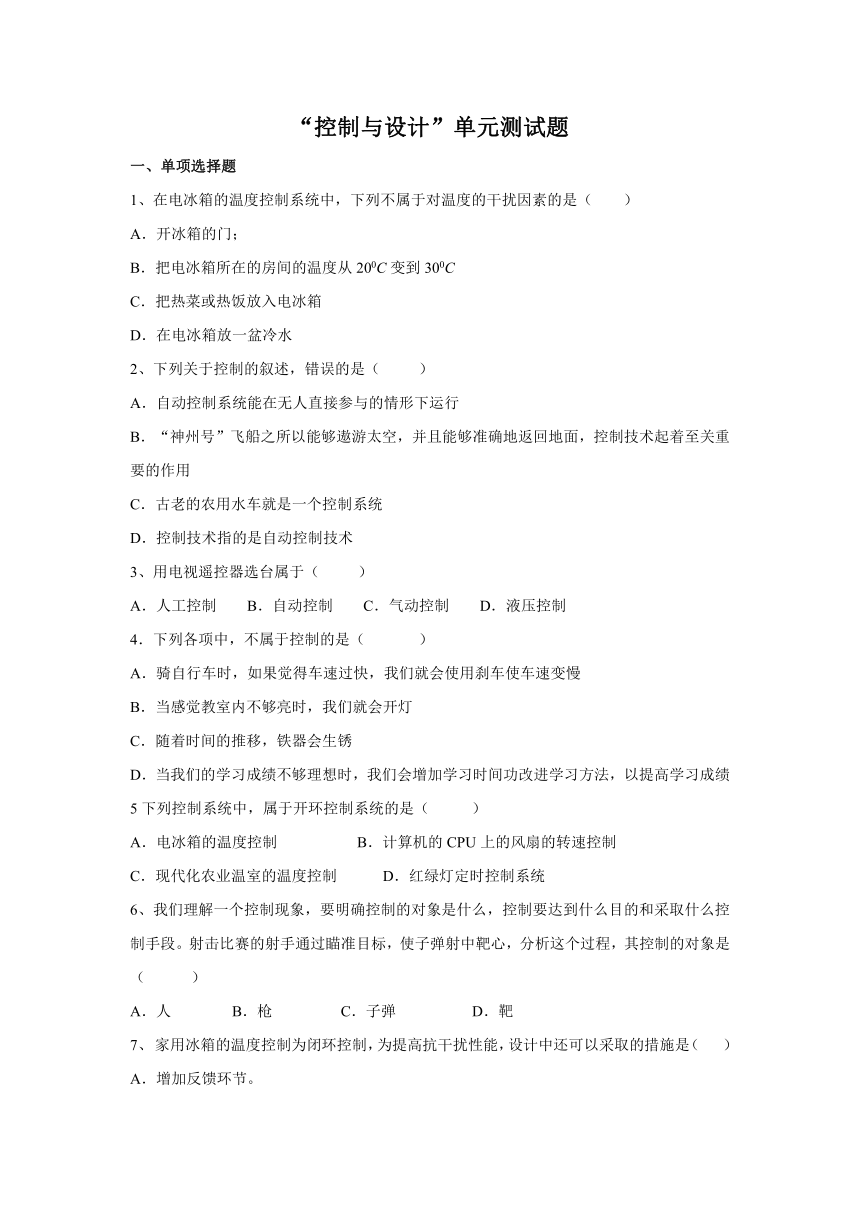

“控制与设计”单元测试题
一、单项选择题
1、在电冰箱的温度控制系统中，下列不属于对温度的干扰因素的是（ ）
A．开冰箱的门；
B．把电冰箱所在的房间的温度从200C变到300C
C．把热菜或热饭放入电冰箱
D．在电冰箱放一盆冷水
2、下列关于控制的叙述，错误的是（ ）
A．自动控制系统能在无人直接参与的情形下运行
B．“神州号”飞船之所以能够遨游太空，并且能够准确地返回地面，控制技术起着至关重要的作用
C．古老的农用水车就是一个控制系统
D．控制技术指的是自动控制技术
3、用电视遥控器选台属于（ ）
A．人工控制 B．自动控制 C．气动控制 D．液压控制
4．下列各项中，不属于控制的是（ ）
A．骑自行车时，如果觉得车速过快，我们就会使用刹车使车速变慢
B．当感觉教室内不够亮时，我们就会开灯
C．随着时间的推移，铁器会生锈
D．当我们的学习成绩不够理想时，我们会增加学习时间功改进学习方法，以提高学习成绩
5下列控制系统中，属于开环控制系统的是（ ）
A．电冰箱的温度控制 B．计算机的CPU上的风扇的转速控制
C．现代化农业温室的温度控制 D．红绿灯定时控制系统
6、我们理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其控制的对象是（ ）
A．人 B．枪 C．子弹 D．靶

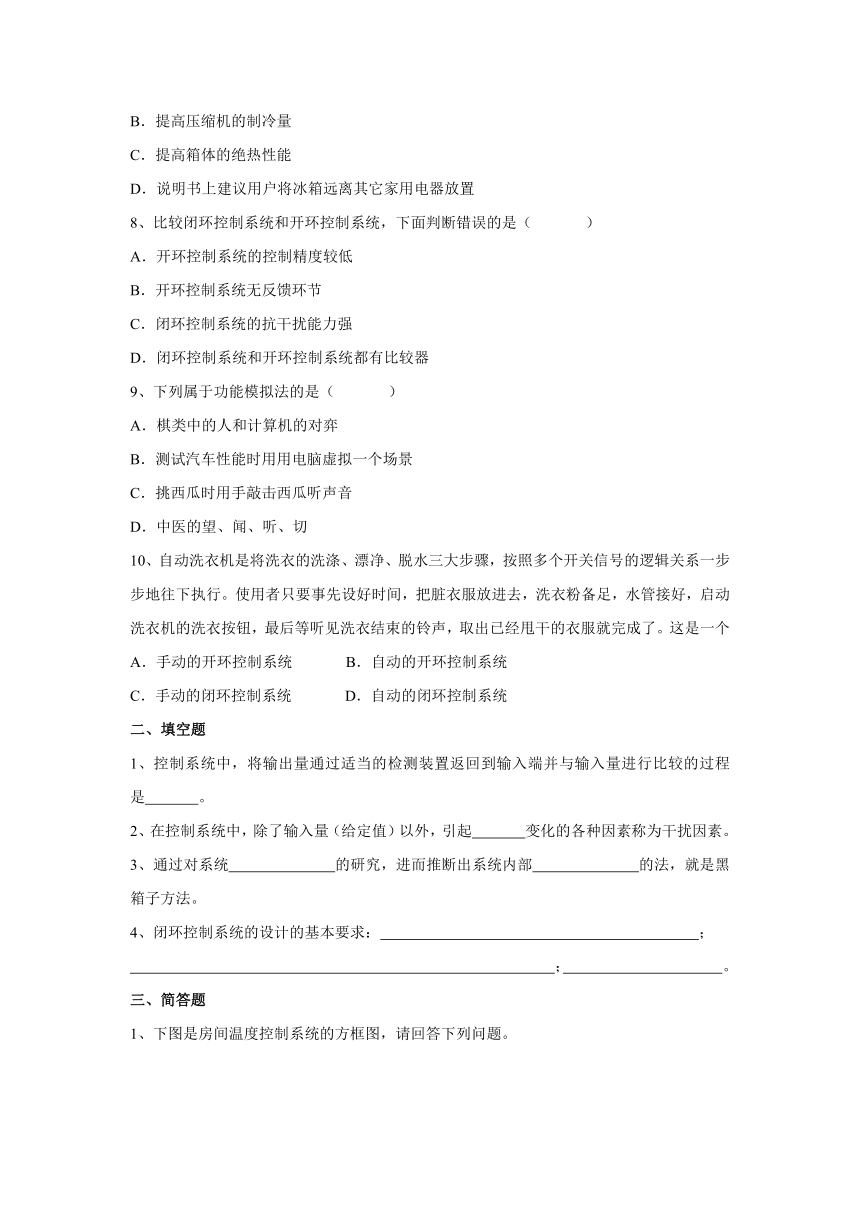

7、 家用冰箱的温度控制为闭环控制，为提高抗干扰性能，设计中还可以采取的措施是（ ）
A．增加反馈环节。
B．提高压缩机的制冷量
C．提高箱体的绝热性能
D．说明书上建议用户将冰箱远离其它家用电器放置
8、比较闭环控制系统和开环控制系统，下面判断错误的是（ ）
A．开环控制系统的控制精度较低
B．开环控制系统无反馈环节
C．闭环控制系统的抗干扰能力强
D．闭环控制系统和开环控制系统都有比较器
9、下列属于功能模拟法的是（ ）
A．棋类中的人和计算机的对弈
B．测试汽车性能时用用电脑虚拟一个场景
C．挑西瓜时用手敲击西瓜听声音
D．中医的望、闻、听、切
10、自动洗衣机是将洗衣的洗涤、漂净、脱水三大步骤，按照多个开关信号的逻辑关系一步步地往下执行。使用者只要事先设好时间，把脏衣服放进去，洗衣粉备足，水管接好，启动洗衣机的洗衣按钮，最后等听见洗衣结束的铃声，取出已经甩干的衣服就完成了。这是一个
A．手动的开环控制系统 B．自动的开环控制系统
C．手动的闭环控制系统 D．自动的闭环控制系统
二、填空题
1、控制系统中，将输出量通过适当的检测装置返回到输入端并与输入量进行比较的过程是 。
2、在控制系统中，除了输入量（给定值）以外，引起 变化的各种因素称为干扰因素。
3、通过对系统 的研究，进而推断出系统内部 的法，就是黑箱子方法。
4、闭环控制系统的设计的基本要求： ；
； 。
三、简答题
1、下图是房间温度控制系统的方框图，请回答下列问题。
（1）本控制系统中的控制对象是什么？
（2）本控制系统中的被控量和输入量是什么？
（3）在该控制系统工作时，打开空调房间的门窗，对控制系统起什么作用？
2、如图所示是水箱液位控制系统，当水箱出水量大时,水位下降浮子下沉，带动活塞偏离进水口位置，此时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。试回答以下问题：
（1）该控制系统是开环控制还是闭环控制？
（2）该控制系统的输入量和输出量分别是什么？
（3）该控制系统中浮子起什么作用？
（4）画出控制系统的框图。
苏教版必修二第四章“控制与设计”单元测试题答案
一、单项选择题
1、D 2、D 3、B 4、C 5、B 6、C 7 C 8 D 9 A 10、B
二、填空题
1、反馈
2、被控量
3、输入和输出关系　　结构及其功能
4、一个闭环控制系统要正常工作
控制系统的控制精度必须符合要求
闭环控制系统应该有较好的抗干扰性能
三、简答题
1、（1）控制对象是温度
（2）输入是设定温度；输出是实际温度
（3）起干扰作用
2、（1）闭环控制系统
（2）输入量：给定水位 输出量：实际水位
（3）该控制系统中浮子起检测输出量和输入量差值的作用。若学生回答起反馈作用也认为正确。
（4）控制框图如下：
