(共27张PPT)

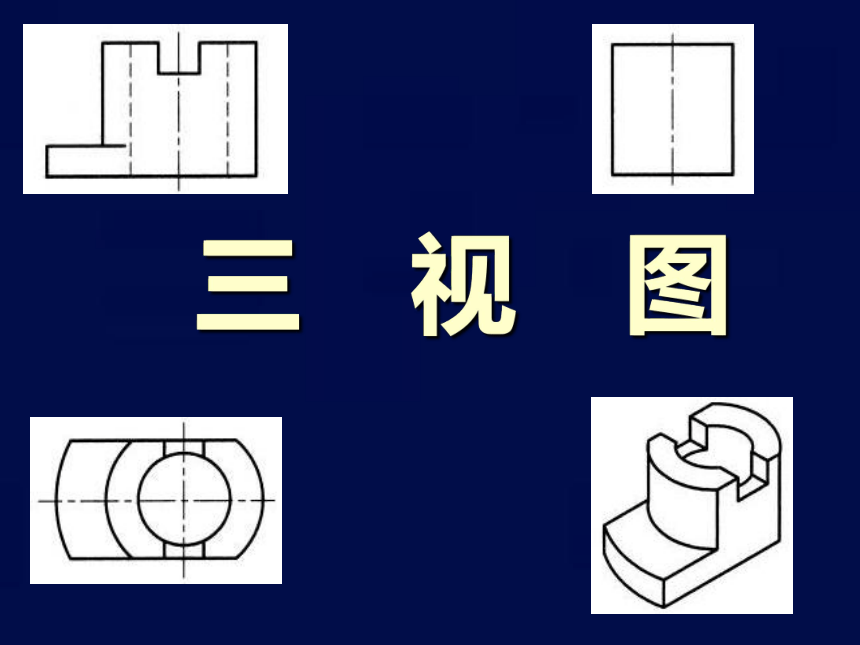

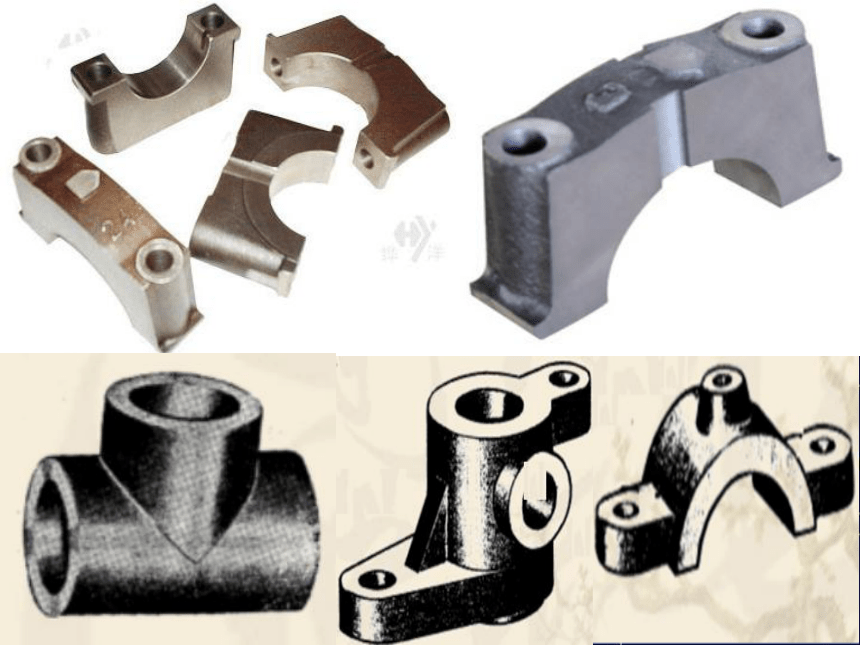

三 视 图
从不同方向看同样的物体，视觉效果会有什么不同？
横看成岭侧成峰

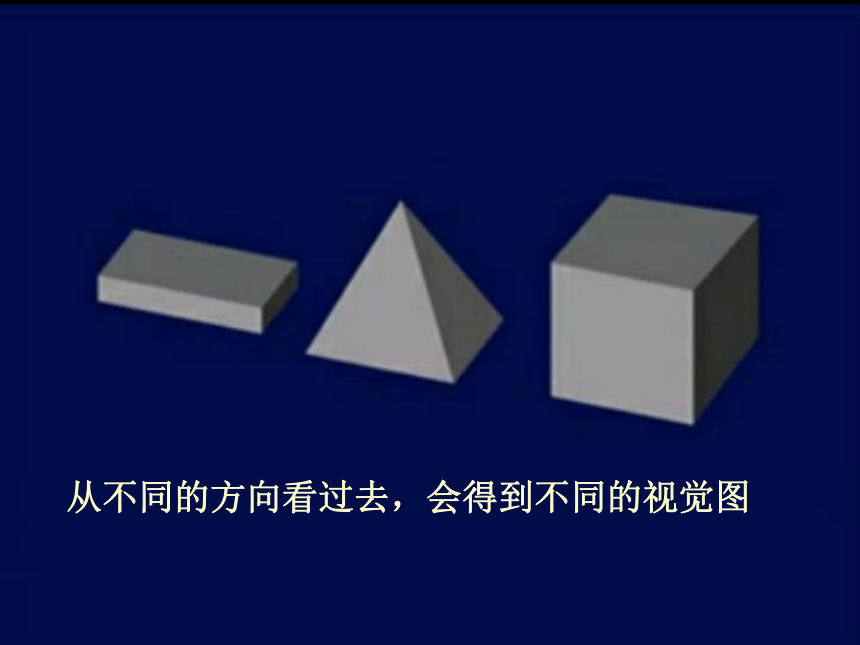

从不同的方向看过去，会得到不同的视觉图

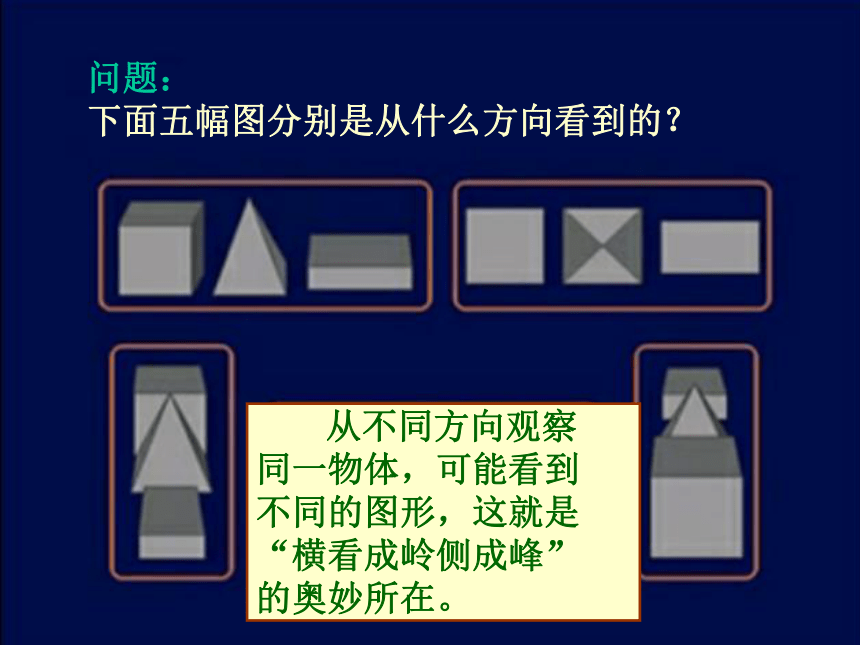

问题：
下面五幅图分别是从什么方向看到的？
从不同方向观察
同一物体，可能看到
不同的图形，这就是
“横看成岭侧成峰”
的奥妙所在。

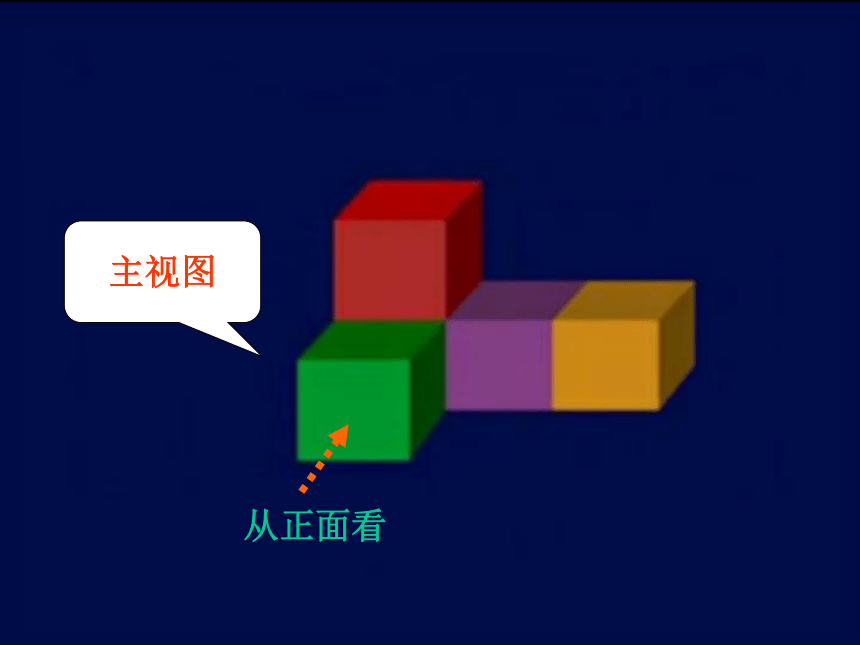

从正面看
主视图
主视图

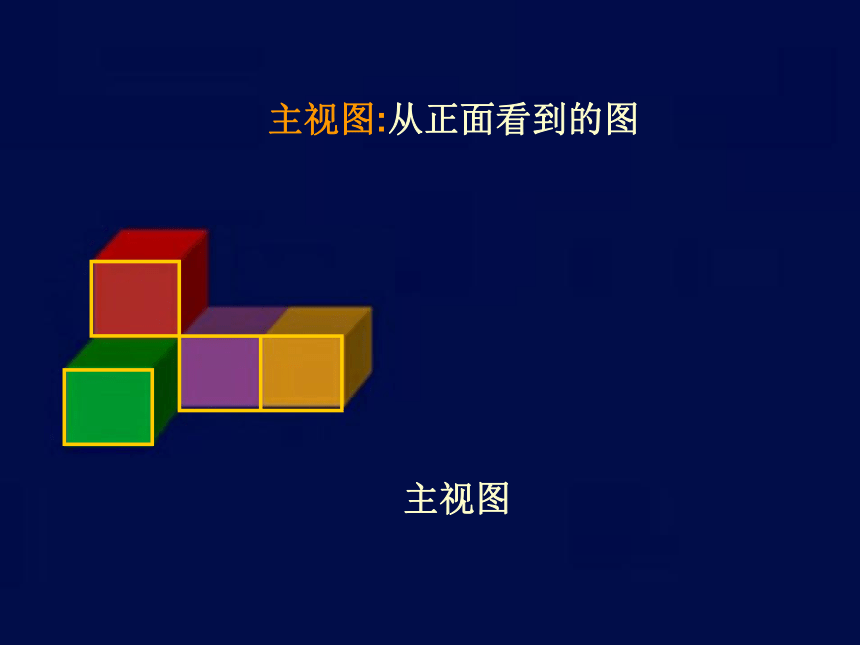

主视图:从正面看到的图

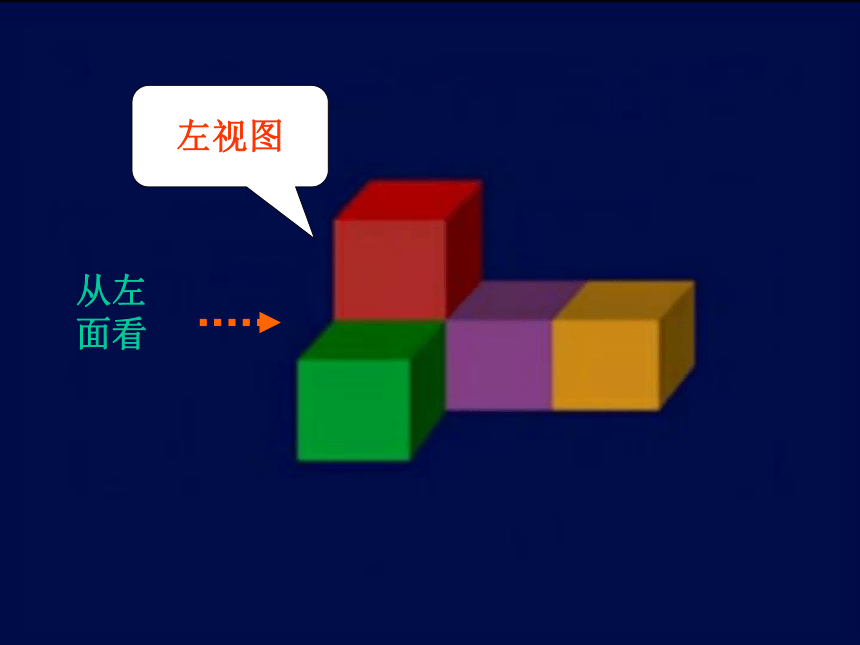

从左
面看
左视图
左视图

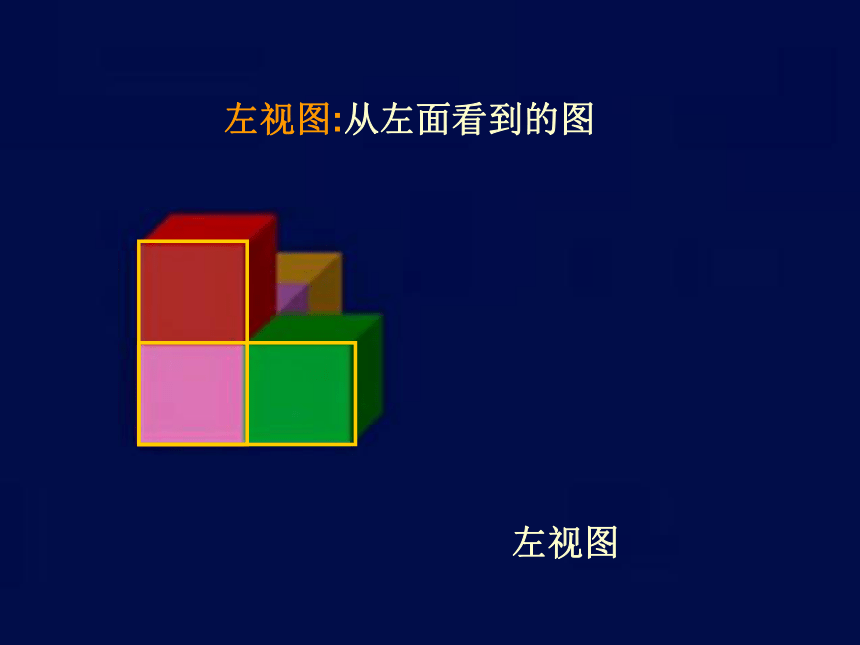

左视图:从左面看到的图
从上
面看
俯视图
俯视图
俯视图:从上面看到的图
V正面
H水平面
W
侧
面
Z
X
Y
三投影面体系
O
V主视图
H俯视图
W
左
视
图
Z
X
Y
三视图的形成
X——作为度量物体长度的方向
Y——作为度量物体宽度的方向
Z——作为度量物体高度的方向
主视图——长、高
俯视图——长、宽
左视图——高、宽
视图的度量性
V主视图
H俯视图
W
左
视
图
Z
X
Y
O
V主视图
H俯视图
W左视图
Z
X
Yw
三视图的展开
Yw
O
宽
高
长
长
长
宽
宽
高
高
高
三视图之间的关系
主视图与府视图都体现形体的长度，且长度在竖直方向上是对正的，称长对正
主视图与左视图都体现形体的高度，且高度在水平方向上是平齐的，称高平齐
左视图与府视图都体现形体的宽度，且同一形体的宽度是相等的，称宽相等
三视图之间的关系是
长对正 高平齐 宽相等
错误三视图——长未对正一
错误三视图——长未对正二
错误三视图——高不平齐一
错误三视图——高不平齐二
错误三视图——宽不相等一
错误三视图——宽不相等二
错误三视图——不满足“关系”一
错误三视图——不满足“关系”二
A
B
三视图图例：
一个物体可以绘制不同形状的图形。在绘图时要掌握一个原则：选择反映所画物体的主要形状特征面为主视图。
空心圆柱（水泥管）
