高二通用技术学业水平测试复习题(分章节复习)

资源简介

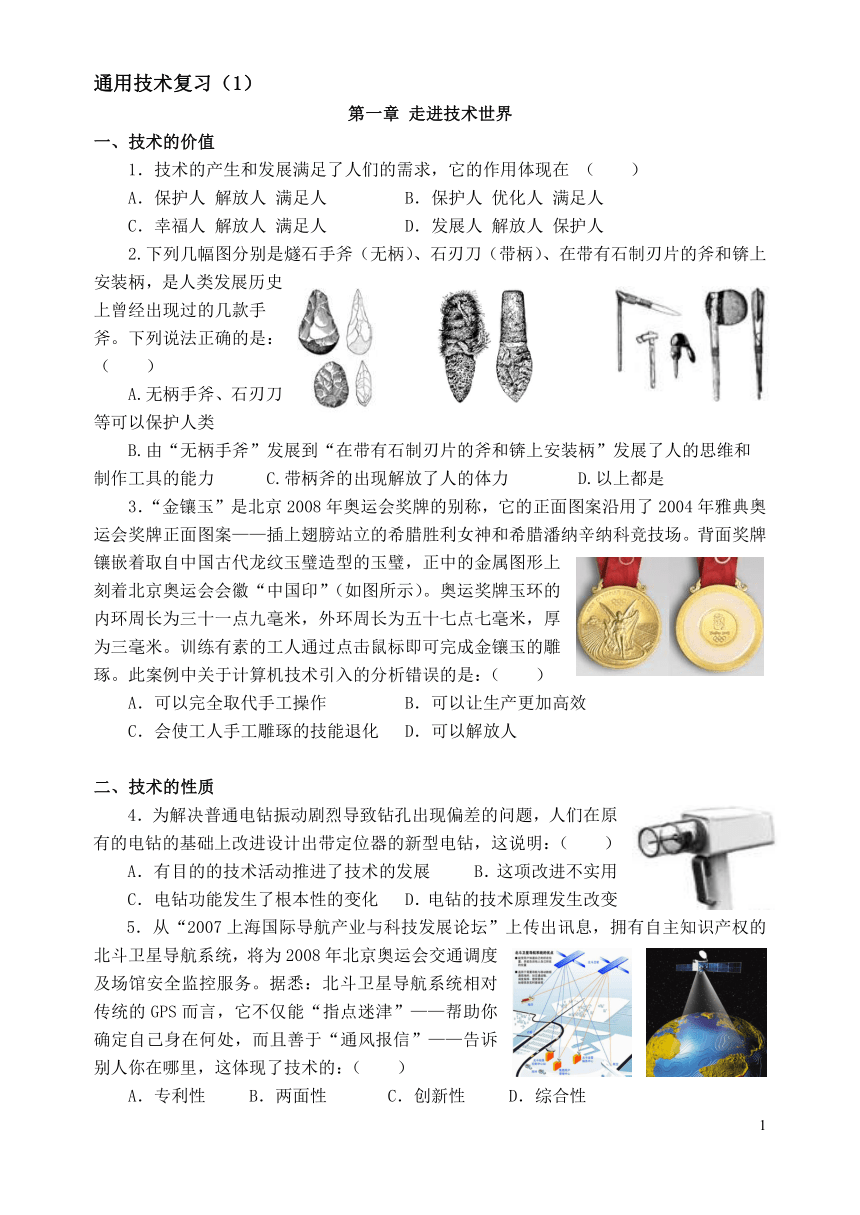

通用技术复习(1)
第一章 走进技术世界
一、技术的价值
1.技术的产生和发展满足了人们的需求,它的作用体现在 ( )
A.保护人 解放人 满足人 B.保护人 优化人 满足人
C.幸福人 解放人 满足人 D.发展人 解放人 保护人
2.下列几幅图分别是燧石手斧(无柄)、石刃刀(带柄)、在带有石制刃片的斧和锛上安装柄,是人类发展历史上曾经出现过的几款手斧。下列说法正确的是:( )
A.无柄手斧、石刃刀等可以保护人类
B.由“无柄手斧”发展到“在带有石制刃片的斧和锛上安装柄”发展了人的思维和制作工具的能力 C.带柄斧的出现解放了人的体力 D.以上都是
3.“金镶玉”是北京2008年奥运会奖牌的别称,它的正面图案沿用了2004年雅典奥运会奖牌正面图案——插上翅膀站立的希腊胜利女神和希腊潘纳辛纳科竞技场。背面奖牌镶嵌着取自中国古代龙纹玉璧造型的玉璧,正中的金属图形上刻着北京奥运会会徽“中国印”(如图所示)。奥运奖牌玉环的内环周长为三十一点九毫米,外环周长为五十七点七毫米,厚为三毫米。训练有素的工人通过点击鼠标即可完成金镶玉的雕琢。此案例中关于计算机技术引入的分析错误的是:( )
A.可以完全取代手工操作 B.可以让生产更加高效
C.会使工人手工雕琢的技能退化 D.可以解放人
二、技术的性质
4.为解决普通电钻振动剧烈导致钻孔出现偏差的问题,人们在原有的电钻的基础上改进设计出带定位器的新型电钻,这说明:( )
A.有目的的技术活动推进了技术的发展 B.这项改进不实用
C.电钻功能发生了根本性的变化 D.电钻的技术原理发生改变
5.从“2007上海国际导航产业与科技发展论坛”上传出讯息,拥有自主知识产权的北斗卫星导航系统,将为2008年北京奥运会交通调度及场馆安全监控服务。据悉:北斗卫星导航系统相对传统的GPS而言,它不仅能“指点迷津”——帮助你确定自己身在何处,而且善于“通风报信”——告诉别人你在哪里,这体现了技术的:( )
A.专利性 B.两面性  C.创新性 D.综合性
6.据国外媒体报道,美国苹果公司最近提交了一个“便携式设备上的太阳能电池”专利申请,这种电池可以用于手机、音乐播放器和笔记本电脑。现专利局要审查该专利是否具备新颖性、实用性以及专利法规定的其他长期条件。该过程属于专利申请程序中的哪个阶段:( )
A.受理阶段 B.初审阶段 C.实质审查阶段 D.授权阶段
7.下列不属于技术活动的是:( )
A. 洗衣机的制造 B.电视的转播 C.桥梁的设计 D.遗传规律的发现
8.中科院院士说:我国探月二期工程将研制软着陆器和月球车,对月球进行探测地形、研究表面化学成分和矿物质的活动。此次活动主要属于:( )
A.科学活动 B.技术活动
C.产品测试活动 D.产品评价活动
9.下列活动中属于技术发明、可以申请知识产权保护的是:( )
A. 孟德尔找到“遗传的法则” B. 伦琴发现X射线
C. 嫦娥卫星对月球表面进行科学探索 D. 王选研制出第四代激光照排系统
三、技术的未来
10.生态农业是一个生态上自我维持的农业生产系统,其特点是在保持和改善系统内的生态平衡、不对其周围环境造成明显改变的情况下,求得最大生产力和可持续发展。下列不属于生态农业生产方式的是:( )
A.病虫害的生物防治 B.作物轮作、套种
C. 使用化肥提高作物产量 D.桔秆等农业废弃物的资源化利用
11.我国年产洗衣粉200万吨,每年有7万多吨的磷排放到地表水中,含磷的污水进入到水源后,引起水中藻类大量繁殖,水含氧量下降,水中生物因缺氧而死亡,故有戏言:“山,有仙则名;水,无磷则清”。该材料说明:( )
A.人类在利用技术开发和设计新产品时,不能忽视对环境可能造成的负面影响
B.技术的开发应尽可能为人所用,环境污染是次要问题,可以不予考虑
C.技术的发展给自然带来问题,但也给解决这些问题提供可能
D.技术的发展必然会给人类生活环境带来负面影响
12.有人说“技术及其应用有点像锤子和锤子的使用,给小孩一把锤子,他会无论什么都用锤子去敲。当我们有了一把技术锤子时,我们当中就会有这样的小孩。我们必须谨防自己受不住诱惑,而拿它敲敲这敲敲那,什么都用它来敲。我们需要锤子,但是不能滥用锤子。”你对这段话的理解是:( )
A.我们只要有了技术这把锤子,就可以做任何事情 B.小孩不会使用锤子
C.要科学合理地使用技术 D.技术的未来充满希望也隐含威胁

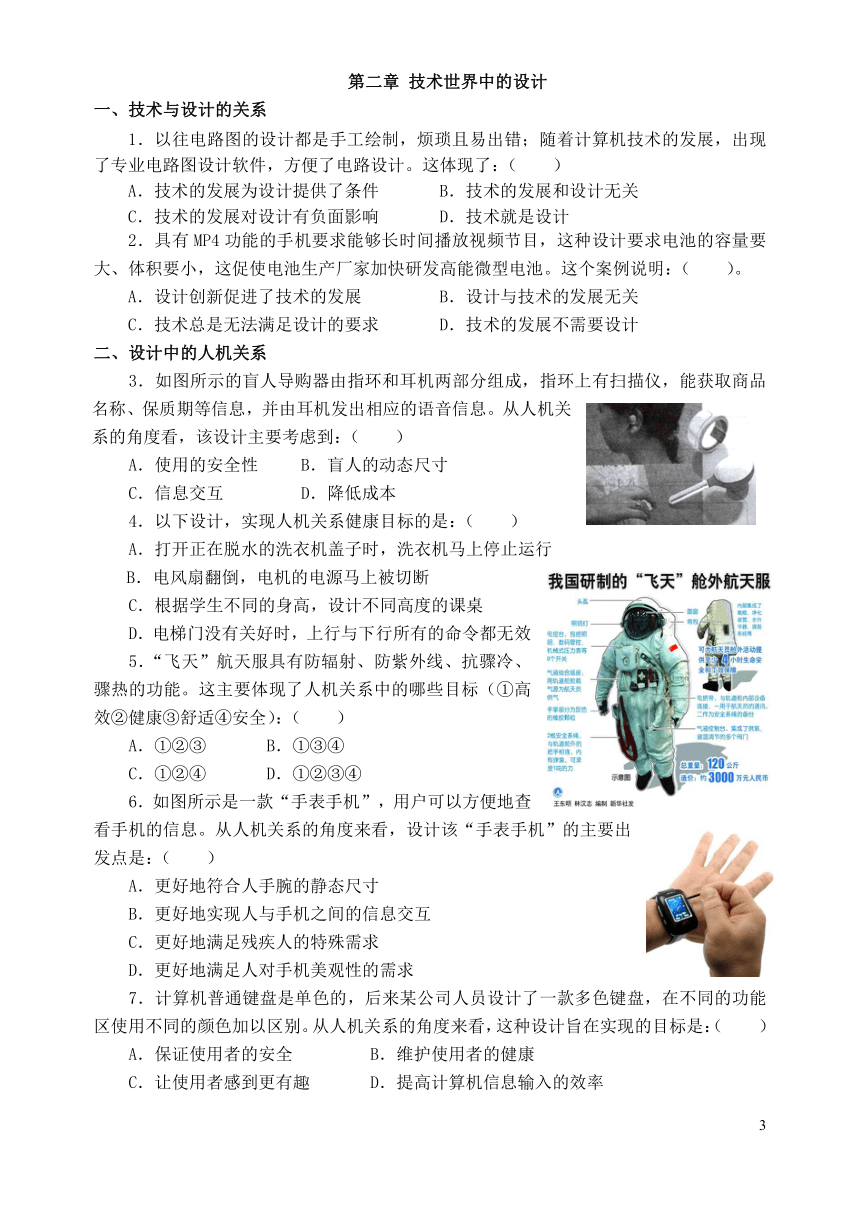

第二章 技术世界中的设计
一、技术与设计的关系
1.以往电路图的设计都是手工绘制,烦琐且易出错;随着计算机技术的发展,出现了专业电路图设计软件,方便了电路设计。这体现了:( )
A.技术的发展为设计提供了条件 B.技术的发展和设计无关
C.技术的发展对设计有负面影响 D.技术就是设计
2.具有MP4功能的手机要求能够长时间播放视频节目,这种设计要求电池的容量要大、体积要小,这促使电池生产厂家加快研发高能微型电池。这个案例说明:( )。
A.设计创新促进了技术的发展 B.设计与技术的发展无关
C.技术总是无法满足设计的要求 D.技术的发展不需要设计
二、设计中的人机关系
3.如图所示的盲人导购器由指环和耳机两部分组成,指环上有扫描仪,能获取商品名称、保质期等信息,并由耳机发出相应的语音信息。从人机关系的角度看,该设计主要考虑到:( )
A.使用的安全性 B.盲人的动态尺寸
C.信息交互 D.降低成本
4.以下设计,实现人机关系健康目标的是:( )
A.打开正在脱水的洗衣机盖子时,洗衣机马上停止运行
B.电风扇翻倒,电机的电源马上被切断
C.根据学生不同的身高,设计不同高度的课桌
D.电梯门没有关好时,上行与下行所有的命令都无效
5.“飞天”航天服具有防辐射、防紫外线、抗骤冷、骤热的功能。这主要体现了人机关系中的哪些目标(①高效②健康③舒适④安全):( )
A.①②③ B.①③④
C.①②④ D.①②③④
6.如图所示是一款“手表手机”,用户可以方便地查看手机的信息。从人机关系的角度来看,设计该“手表手机”的主要出发点是:( )
A.更好地符合人手腕的静态尺寸
B.更好地实现人与手机之间的信息交互
C.更好地满足残疾人的特殊需求
D.更好地满足人对手机美观性的需求
7.计算机普通键盘是单色的,后来某公司人员设计了一款多色键盘,在不同的功能区使用不同的颜色加以区别。从人机关系的角度来看,这种设计旨在实现的目标是:( )
A.保证使用者的安全 B.维护使用者的健康
C.让使用者感到更有趣 D.提高计算机信息输入的效率

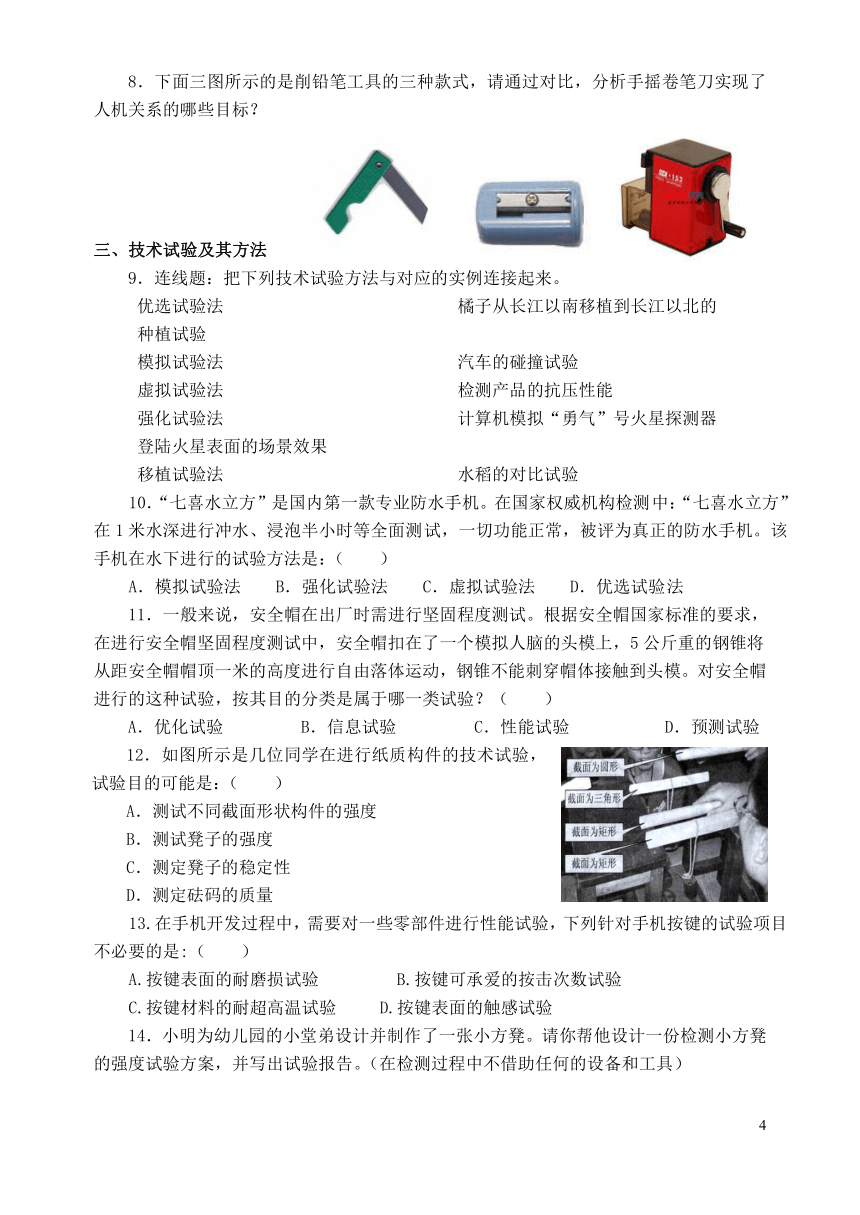

8.下面三图所示的是削铅笔工具的三种款式,请通过对比,分析手摇卷笔刀实现了人机关系的哪些目标?
三、技术试验及其方法
9.连线题:把下列技术试验方法与对应的实例连接起来。
优选试验法 橘子从长江以南移植到长江以北的种植试验
模拟试验法 汽车的碰撞试验
虚拟试验法 检测产品的抗压性能
强化试验法 计算机模拟“勇气”号火星探测器登陆火星表面的场景效果
移植试验法 水稻的对比试验
10.“七喜水立方”是国内第一款专业防水手机。在国家权威机构检测中:“七喜水立方”在1米水深进行冲水、浸泡半小时等全面测试,一切功能正常,被评为真正的防水手机。该手机在水下进行的试验方法是:( )
A.模拟试验法 B.强化试验法 C.虚拟试验法 D.优选试验法
11.一般来说,安全帽在出厂时需进行坚固程度测试。根据安全帽国家标准的要求,在进行安全帽坚固程度测试中,安全帽扣在了一个模拟人脑的头模上,5公斤重的钢锥将从距安全帽帽顶一米的高度进行自由落体运动,钢锥不能刺穿帽体接触到头模。对安全帽进行的这种试验,按其目的分类是属于哪一类试验?( )
A.优化试验 B.信息试验 C.性能试验 D.预测试验
12.如图所示是几位同学在进行纸质构件的技术试验,试验目的可能是:( )
A.测试不同截面形状构件的强度
B.测试凳子的强度
C.测定凳子的稳定性
D.测定砝码的质量
13.在手机开发过程中,需要对一些零部件进行性能试验,下列针对手机按键的试验项目不必要的是:( )
A.按键表面的耐磨损试验 B.按键可承爱的按击次数试验
C.按键材料的耐超高温试验 D.按键表面的触感试验
14.小明为幼儿园的小堂弟设计并制作了一张小方凳。请你帮他设计一份检测小方凳的强度试验方案,并写出试验报告。(在检测过程中不借助任何的设备和工具)

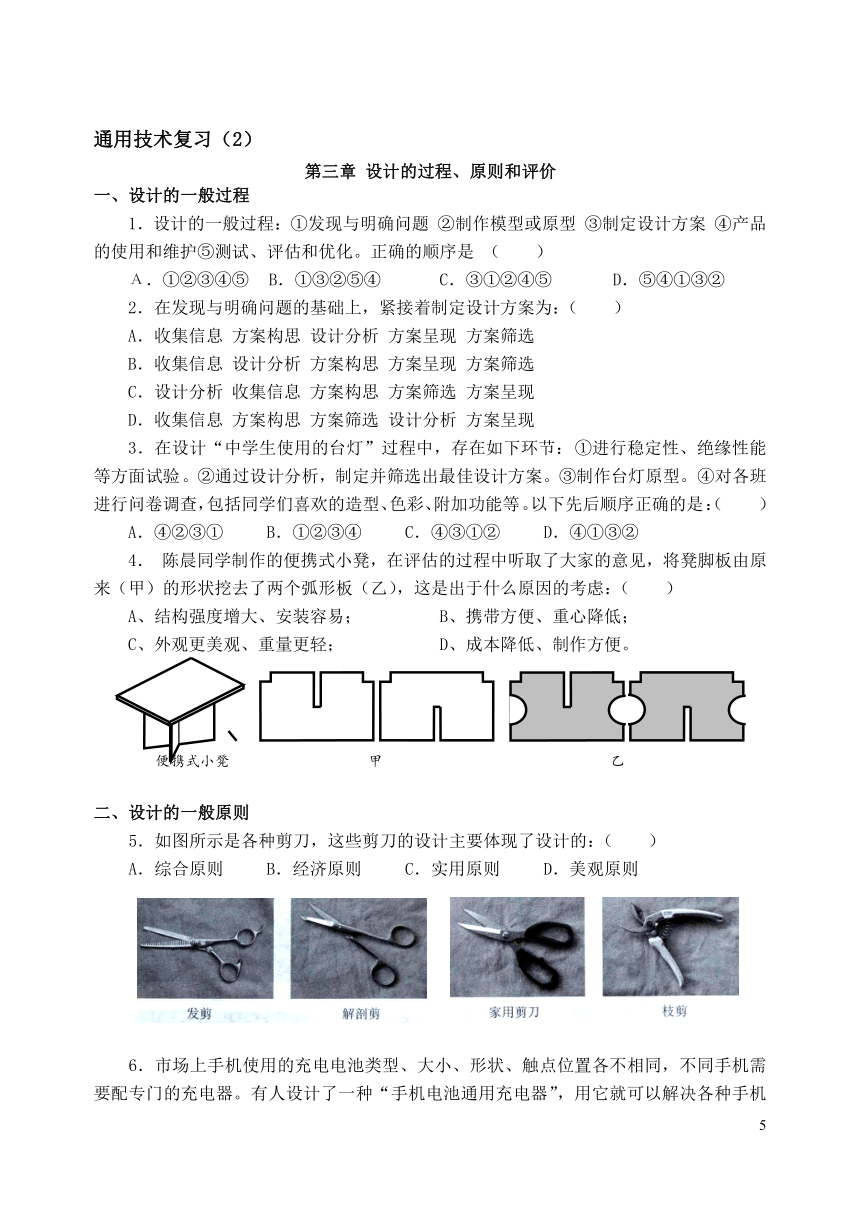

通用技术复习(2)
第三章 设计的过程、原则和评价
一、设计的一般过程
1.设计的一般过程:①发现与明确问题 ②制作模型或原型 ③制定设计方案 ④产品的使用和维护⑤测试、评估和优化。正确的顺序是 (  )
А.①②③④⑤ B.①③②⑤④ C.③①②④⑤ D.⑤④①③②
2.在发现与明确问题的基础上,紧接着制定设计方案为:(  )
A.收集信息 方案构思 设计分析 方案呈现 方案筛选
B.收集信息 设计分析 方案构思 方案呈现 方案筛选
C.设计分析 收集信息 方案构思 方案筛选 方案呈现
D.收集信息 方案构思 方案筛选 设计分析 方案呈现
3.在设计“中学生使用的台灯”过程中,存在如下环节:①进行稳定性、绝缘性能等方面试验。②通过设计分析,制定并筛选出最佳设计方案。③制作台灯原型。④对各班进行问卷调查,包括同学们喜欢的造型、色彩、附加功能等。以下先后顺序正确的是:( )
A.④②③① B.①②③④ C.④③①② D.④①③②
4. 陈晨同学制作的便携式小凳,在评估的过程中听取了大家的意见,将凳脚板由原来(甲)的形状挖去了两个弧形板(乙),这是出于什么原因的考虑:( )
A、结构强度增大、安装容易; B、携带方便、重心降低;
C、外观更美观、重量更轻; D、成本降低、制作方便。
二、设计的一般原则
5.如图所示是各种剪刀,这些剪刀的设计主要体现了设计的:( )
A.综合原则 B.经济原则 C.实用原则 D.美观原则
6.市场上手机使用的充电电池类型、大小、形状、触点位置各不相同,不同手机需要配专门的充电器。有人设计了一种“手机电池通用充电器”,用它就可以解决各种手机电池的充电问题。这个事例最直接地体现了设计的:( )
A.实用性原则 B.可持续发展原则 C.道德性原则 D.美观性原则
7.图中是一口带钢化玻璃锅盖的铁锅。在下列设计中,能体现经济原则的是:( )
A.锅盖材料采用钢化玻璃,方便观察烹饪情况
B.锅盖把手用防烫材料制作
C.锅柄可拆卸,批量装运时可节省空间
D.锅体用陶瓷合金材料制作,强度高
8.如图所示是一款环保自动概念车,它的车架上安装了太阳能电池板,车轮上装有风力发电机,放在阳光充足、风力较大的地方即可充电。关于这款设计,以下说法不正确的是:( )
A.增加了风力发电,体现技术的创新性
B.增加了成本,体现技术的两面性
C.应用了多学科的知识,体现技术的综合性
D.利用太阳能、风能,体现设计的可持续发展原则
9.某厂生产传统开瓶器(图1),销路一直不好,后来某设计师设计了其它类型的开瓶器(图2),销量大增。你认为该设计师主要进行了什么设计:( )
A.艺术设计 B.工艺设计 C.流程设计 D.人机关系设计
10.右图是摩托罗拉公司生产的一款直板手机W233,手机外壳是使用回收的矿泉水瓶、牛奶瓶等再生塑料,各种说明书、宣传册、保修卡等纸张全部采用了再生纸张,还附带预付费信封,方便用户将废旧手机寄回摩托罗拉公司进行回收。对这种设计的评价最恰当的是:( )
A.考虑到实用性,该款手机设计功能越多越好
B.预付费信封加大了成本,违反了设计的经济性原则
C.该设计充分体现了设计的可持续发展原则
D.采用不对称设计,使产品外观更加新颖、独特
11.可延伸的多功能电源插头不仅可作为任何电器插头,而且还可作为插座。在许多情况下,一个插座无法应付大量数字设备 ,所以,我们必须增加很多的插座满足这种需要,而且会造成电线、插座混乱,搅得一团糟。因此,设计多功能的插头和插座,可以把它改变的很有秩序。而且它完全符合国家强制执行的安全标准。
请分析这种电源插头的设计体现了哪些设计的原则?
三、设计的评价
12.如图所示是评价某产品的坐标图,以下对坐标图的分析中错误的是:( ) ( http: / / www. / uploads / 200903 / 1237171418iRMdxq5v.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237165678opfefQ4k.jpg" \o "点击查看原图" \t "_blank )
A.该产品是一款有创意的产品
B.该产品既实用又美观
C.该产品的道德问题是技术不够规范造成的
D.该产品的“性价比”较好
13.陈晓丽同学准备购买如图所示的暖手宝来取暖,于是对其进行评价。下列选项中,不属于功能评价的是:( )
A.有过热保护装置,安全性好
B.具有加热指示装置,人机关系好
C.设计新颖,外形美观
D.通电5—7分钟可以取暖,使用方便、经济实惠
14.通用技术课上,老师请同学们设计一个“雨伞柜”用于放雨伞。陈晓丽同学设计了如图所示的方案,王凯同学对该方案进行了评价。请你补充完整王凯同学的评价,并填上相应的内容。
草图画得比较工整,文字说明比较完整;设计了 ,方便雨水的收集;考虑到长柄伞和折叠伞的不同规格,有利于 ;采用无门结构,有利于 ;但是图上没有 ,无法知道柜子的大小。
第四章 发现与明确问题
一、发现问题
1.图是一款新颖的弹性挂衣架,它由两个塑料部件组成,一部分用来悬挂,另外一部分则用来支撑,支撑部分采用了具有弹性的材料。这样在悬挂体恤衫等小领口的衣物时,你只需要抓住弹性的部件,用力向里握住,使得支撑部分收缩起来,从而轻松的从领口部位插入体恤衫内,然后将手松开, 就可以将体恤衫撑起来了,而不用再很麻烦的从衣物的底部把衣架套进去。这种创新的问题来源属于:( )
A.人类生存活动会遇到的问题 B.由别人给出,设计者必须针对问题寻找解决方案
C.基于一定的目的,由设计者自己主动地发现问题,并试图解决它
D.来自设计者的灵感
2.小明发现妈妈打开煲汤锅的锅盖时,锅盖上的钮非常热,很容易烫手。于是他模仿矿泉水瓶上的塑料方便夹结构设计了一个防烫手锅盖扳手。小明发现问题的途径是:( )
A.观察日常生活 B.收集和分析信息
C.技术研究和技术试验 D.模仿法
3.小黄同学在采摘桑叶时,发现手工采桑叶不仅速度慢,而且劳动强度大,于是他设计了“方便采桑树器”。该“方便采桑树器”采摘效率比手工采摘提高了5~6倍。“方便采桑树器”的设计想法主要来源于:( )
A.桑叶的结构 B.对桑叶进行技术试验
C.对桑叶进行技术研究 D.采桑叶过程中的观察
4.2003年1月份,一架黑鹰直升机在伊拉克被火箭弹打下,机上13名士兵全部死亡。几天后,巴格达一家私营企业的直升机也因为同样的原因坠毁,5位平民承包商遇难。因此,新泽西发明家理查德·格拉森发明了火箭弹防护网。从这段文字中我们知道,这案例说明重要问题的发现来源于:( )
A.对日常生活的观察 B.收集信息 C.技术试验、技术研究 D.灵感
5.钻头(即麻花钻)是机械行业中用途最广泛和最常用的消耗工具。小张在工厂修磨钻头的实践中,发现手工修磨钻头无依靠及参照物,影响到工作的精度和质量,于是开发研制了“钻头刃磨器”成功地解决了磨钻头困难的问题。“钻头刃磨器”课题的发现来源于:( )
A.观察日常生活 B.收集信息和分析信息
C.技术试验和技术研究 D.专家的指点
二、明确问题
6.判断一个问题是否有价值,必须从以下哪些方面着手:①所提出的问题是否遵循了基本的科学原理,②该问题是否尚未得到充分解决,③该问题是否具有一定意义,④现有的技术条件能否解决这个问题,⑤解决该问题投入与产出是否合理(  )
A.①②③⑤ B.①②④⑤ C.①③④⑤ D.①②③④⑤
7.某科学家发明了一种高性能自动钓鱼机,但是未能被广泛地应用,下列最有可能的原因是:( )
A.成本高 B.效率太高 C.使用不方便 D.忽略主要矛盾
8.我们常常会遇到“好的创意不一定会实现”的情况,这是出现在以下哪个环节中的:①明确问题的内容和价值;②明确解决问题受到的限制及具体的设计任务;③设计计划;④提供问题的人员的素质水准。( )
A、① B、①② C、③④ D、①④
9.当肥皂被用到只剩下最后一点时,为了充分利用肥皂,有人在肥皂中央加了一个小方木块,这样洗到最后,肥皂都得到了充分利用。设想虽好,但带木块的肥皂始终没有得到推广和应用,这可能是因为:( )
A.不符合基本的科学原理 B.弊大于利
C.生产时质量不好 D.应用范围狭窄
10.图中的设计是想解决什么问题? ,这个问题值得解决吗?
通用技术复习(3)
第五章 方案的构思及其方法
一、方案的构思要考虑的因素
1.如图所示掌上削皮器,可像戒指那样套在手指上工作,厚厚的橡皮垫保护手指和手掌不被刀刃割伤,削皮过程中也会觉得舒适安全。请问掌上削皮器设计分析时要考虑的“三要素”是:( )
A.结构、功能、安全性 B.美观、实用、经济
C.成人的手、削皮器、使用环境  D.高效、健康、舒适
2.某厂打算设计一个经营用大容量(10升)的全自动豆浆机。在设计分析中要考虑的因素有:杯体容量10升,声光提示、报警功能,制作过程自动化,采用数码彩屏显示。在以上因素中应该优先考虑的两项是:( )
A. B. C. D.
3.小明要设计一个放在桌面上的CD架,以下各项从“人”的角度进行分析的是:( )
A. CD架与桌子颜色相同,组合更协调 B. 根据存放光盘的数量、大小进行下料
C. 无尖棱突角,使用更安全 D. 采用框架结构、卡通造型
4.同学们看了陈晓丽同学的儿童自行车设计方案,指出方案中链轮、链条裸露在外的设计违反了相关的技术规范。陈晓丽出现这样的设计失误,是因为:( )
A.没有进行问卷调查 B.没有进行模型制作
C.没有进行技术试验 D.没有明确童车的设计要求
5.公共场所常有人忘记关闭水龙头,为了避免出现这种现象,下列水龙头中,最适合于公共场所使用的是:( )
6.下列产品不属于标准件的是:( )
A 、轴承 B、钻头 C、橡胶密封圈 D、不锈钢门拉手
7.设计如图所示的桌、椅时,从人机关系的角度出发,不需要考虑的是:( ) ( http: / / www. / uploads / 200903 / 1237170877k2bstFBb.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237165555wfHgJygK.jpg" \o "点击查看原图" \t "_blank )
A、桌、椅的高度差 ( http: / / www. / uploads / 200903 / 1237165529LlXmRHuZ.jpg" \o "点击查看原图" \t "_blank )B、桌、椅的加工工期
C、桌、椅的棱角形状 D、桌、椅的高度
二、方案构思的方法
8.设计师们借鉴魔方各部分能够任意旋转的特点,设计出了一种“魔方”插座,它可以通过旋转改变各个插座的方向,而不会因为某电器的插头过大造成相邻的插座不能使用。这一设计运用了方案构思方法的:( )
A.草图法 B.模仿法 C.联想法 D.特异性构思法
9. 没有采用方案构思法中的模仿法是:( )
A.由丝茅草锋利的小锯齿发明锯子 B.根据苍耳子结构,发明尼龙搭扣
C.用红外敏感材料造出夜视镜 D.鹰眼成像原理仿制出自动调焦摄像头
第六章 设计图样的绘制
一、设计表现图
1.下列不属于技术语言的是:( )
A.三视图 B.服装加工图 C.交通标志 D.漫画
2.为了形象地表达汽车、房屋等产品的设计方案,可采用的技术语言为:( )
A.口头语言 B.技术图样
C.图表 D.模型
3.在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时,采用以下哪种技术语言比较合适?(  ) A.口头语言 B.图表 C.技术图样 D.符号
4.正等轴测图上的坐标轴应该是:( )
5.如下标志不属于环保标志的是:( )
A、 B、 C、 D、
二、常见的技术图样
6.以下给定的轴侧图,对应有四组三视图,其中正确的是:( )
7.下列技术图样中,符合机械加工图要求的是:(  )
8.下列形体结构的三视图中,左视图和主视图不一样的是:( )
9.在三视图标注尺寸时无需考虑的是:( )
A.尺寸界线 B.尺寸线 C.尺寸数字 D.尺寸比例
10.某设计师设计出一图纸后,并标注其比例是10︰1,某边长的实际长度是200cm,我们在图形中标注此边长时,应标注:( )。
A.20cm B.200cm C.2000cm D.200
11.以下尺寸标注错误的是:( )
12.通用技术课上,王老师要求同学们设计并制作一盏学生用的台灯。王凯同学设计了如图所示的方案。下列对该设计的分析恰当的是:( )
A.设计是一种创新,应该不受任何限制 B.该设计充分考虑到市场需求
C.设计时要强调多功能,功能越多越好
D.该设计反映王凯同学没有明确设计台灯的某些限制条件
13.上图所示是王凯同学的折叠式小书桌设计方案,从该方案中我们可以知道:( )
A.小书桌的长度为300mm B.小书桌的桌面角度无法调节
C.桌面的支架可用来放教科书 D.小书桌的桌脚无法调节
14.等边角钢由相互垂直的两个面组成,在其加工图中,从垂直面上圆孔中心到两个面交线的垂直距离是:( )
A.18
B.12
C.60
D.30
15.王凯同学在学了“常见的技术图样”后,画出了自家桌子的技术图样(如上图所示)。请根据图样,在下面填上相应的内容。
(1)王凯同学所画的技术图样属于:( )
A.二视图 B.三视图 C.剖视图 D.轴测图
(2)桌面为 形,其尺寸为 ;支撑柱为 体,高度为 。
16.根据立体图,补齐三视图中所缺的图线。
17.根据所给的形体和主视图画出左视图并补全俯视图。
通用技术复习(4)
第七章 模型或原型的制作
一、模型
1.如图的鸟巢模型,采用立体结构,将设计构思简单地表示出来,供设计人员探讨时使用,此模型属于:( )
A.草模 B.概念模型 C.功能模型 D.展示模型
2. 王勇设计了一个学生用台灯,现想对台灯的性能以及人机关系进行研究,他应制作出:( )
A、概念模型 B、结构模型 C、功能模型 D、展示模型
3.不同模型在不同阶段有不同作用,用概括的手法表示产品的造型风格、布局安排,以及产品与人、环境的关系的是以下哪种模型?(  )
A.草模 B.功能或结构模型 C.概念模型 D.展示模型
4.下列模型中,属于展示模型的是:( )
A.展示未来莲花跑车设计风格的模型 B.车展上展出即将投产的汽车
C.足球烯结构的模型 D.展示地震测量仪器工作原理的模型
二、工艺
5.去除金属锐边和毛刺的加工方法是:(  )
A.锯割 B.锉削 C.钻孔 D.划线
6.金属加工包括划线、锯割、锉削、钻孔等。如图所示的是:( )
A.锯割 B.钻孔 C.划线 D.锉削
7.如图所示是工件锯割加工的夹持方法,其中合理的是:( )
8.如图所示是用钢锯锯割角钢的场景,其中起锯操作符合规范的是:( )
9.下列操作中工件夹持和操作方法都正确的是:( )
10.小明制作台灯支架需要一节细钢管,下面工具中适合截取、加工这段钢管的工具是:( )
A.①③⑥ B.②⑤⑥ C. ①③④ D.③④⑥
11.木工师傅要用刨好的木料加工如图所示的榫头和榫孔时,需要用到的工具是:( )
A.③④⑤⑥ B.⑥①③② C.②⑥⑤③ D.③④⑥①
12.下列自行车四个部位的连接中属于铰连接的是:( )
A、辐条与车圈连接 B、链结间连接 C、鞍座与车架连接 D、轮胎与车圈连接
13.不同的材料一般采用不同的连接方式:
金属一般采用(   )方式,木材一般采用(   )方式,
塑料一般采用(  )方式,玻璃一般采用(  )方式。
A.焊接、铆接 B.榫接、胶接 C.胶接、铆接 D.胶接
三、金属加工和流程:
14.王凯同学用金工工具将如图甲所示的圆钢加工成如图乙所示的工件,其加工环节主要有:①锯割;②划线;③锉削。合理的流程是:( )
A.①→②→③ B.③→②→①
C.②→③→① D.②→①→③
15.用一段已经下料的等边角钢(如图甲所示)、木条、自攻木螺钉,加工一个简易的搁物支架(如图乙所示),制作过程的主要操作有:①锯、装支撑木条;②用台钻钻孔;③划线;④锯割角钢并弯曲。正确的操作流程为:( )
A.④③①② B.④③②①
C.③②①④ D.③②④①
16.刘海的自行车,多处表面都已严重锈蚀,他想让维修店的工人师傅通过金属的表面处理方法提高自行车的美观程度,在下列处理工艺中最合理的是(  )
A.在生锈的地方直接刷上油漆 B.在生锈的地方用砂纸磨光
C.在生锈的地方进行镀层处理D.在生锈的地方先进行表面刷光并打上底漆,后喷涂
17.如图所示,采用六个螺母与螺钉连接两个零件,拧紧这组螺母(螺母的编号分别为a、b、c、d、e、f)的正确流程是:( )
A.依次拧紧ab→依次拧紧cd→依次拧紧ef
B.依次拧紧ad→依次拧紧be→依次拧紧fc
C.依次拧紧ab(不完全拧紧)→依次拧紧cd(不完全拧紧)
→依次拧紧ef(不完全拧紧)→依次拧紧abcdef
D.依次拧紧ad(不完全拧紧)→依次拧紧be(不完全拧紧)
→依次拧紧fc(不完全拧紧)→依次拧紧adbefc
18.手工制作铜锤需要分别制作锤头和锤柄两部分(如图所示)。现要加工锤头内的一个螺纹孔,操作的一般步骤为:①钻孔②装夹工件③装夹钻头④划线定位⑤攻丝。( )
A.②③④①⑤ B.④①②③⑤ C.④③②①⑤ D.④②③①⑤
19.在制作小铜锤的内螺纹孔时要完成攻丝这一环节,攻丝时要用到的工具是:( )
A、板牙和板手 B、麻花钻头和台钻 C、丝锥和板手 D、样冲和铁锤
20.手工制作小铜锤的锤柄主要有以下4个加工环节:①下料;②磨削圆头;③板牙套丝;④电镀;则加工锤柄的正确流程应是:( )
A.①→②→③→④ B.②→①→③→④ C.②→④→①→③ D.①→②→④→③
四、木工制作与流程:
21.学校要用一块规格为500×260的木板设计制作如图所示的引导牌。下列加工流程较为合理的是:( )
A.刨削木板平面→锯割→划线→刨削锯割面→表面油漆处理
B.划线→刨削木板平面→锯割→刨削锯割面→表面油漆处理
C.刨削木板平面→划线→锯割→刨削锯割面→表面油漆处理
D.刨削木板平面→刨削锯割面→划线→锯割→表面油漆处理
22.在制作如图所示的小板凳时,要把一根长木条加工成四只凳脚。下列加工方法和加工顺序,相对比较合理的是:( )
A.①划线后将木条锯成四段,②刨凳脚的四个侧面,③划线后凿方孔、锯榫头
B.①刨凳脚的四个侧面,②划线后将木条锯成四段,③划线后凿方孔、锯榫头
C.①划线后将木条锯成四段,②划线后凿方孔、锯榫头,③刨凳脚的四个侧面
D.①划线后凿方孔、锯榫头,②刨凳脚的四个侧面,③划线后将木条锯成四段
23.王鸣同学要制作如图所示的板凳,该凳面由四根横档、四只脚和凳板组合而成,其制作流程如下:
请补充漏写的环节,并填上相应的内容。
24.周艳同学准备用木材制作一个简易小书架(如图所示),该书架有两个支撑托架和一块搁板组成,周艳设计的制作流程如下:
请补充漏写的环节,在有“▲”处添上相应的内容。
通用技术复习(5)
第一单元 结构与设计
一、结构类型
1.如图,汽车的引擎盖在结构中属于哪种类型:(  )
A.实体结构 B.框架结构 C.壳体结构 D.组合结构
2.在汶川地震中,灾民临时居住的帐篷,它的主体在结构类型上属于:( )
A.壳体结构 B.组合结构 C.框架结构 D.金属结构
3.泰姬陵,是印度知名度最高的古迹之一。是莫卧儿王朝第五代皇帝沙贾汗为了纪念他已故皇后阿姬曼·芭奴而建立的陵墓,被誉为“完美建筑”。 2007年7月7日,成为世界新七大奇迹之一。泰姬陵整体在结构上属于:( )
A.实体结构 B.框架结构 C.壳体结构 D.组合结构
4. 图中所示的是某农村小型水库大坝的俯视图,设计比较合理的是:( )
A B C D
二、受力形式
5.臂力器是一种锻炼人的上肢力量、增加手臂肌肉强度的健身器材。当人们使用它锻炼身体时,臂力器受到的力主要是:( )
A.拉力 B.剪切力 C.扭转力(扭矩) D.弯曲力(弯矩)
6.如图所示是农民从水井里打水的情景,辘轳套在固定的木轴上,井绳绕在辘轳上,摇动把手使辘轳转动从而带动水桶上升,辘轳受到的力主要是:( )
A.拉力 B.剪切力 C.扭转力(扭矩) D.弯曲力(弯矩)
7.在使用螺栓连接两块木板时,当两个F作用于物体时,构件沿交界面发生相对错动。如图,此时螺栓主要受到:( )
A、弯曲力  B、剪切力 C、压力 D、拉力
8.在下列对砖头进行的测试中,哪一种是抗压性能测试:(  )
9.如图所示“纸张承重试验”,纸张结构受力形式是:( )
A.拉力 B.压力 C.弯曲力 D.扭转力
10.水泥梁在受力后会发生形变,见图,此时它的上、下表面(沿表面)的受力:( )
A.上表面受到压力,下表面受到压力;
B.上表面受到压力,下表面受到拉力;
C.上表面受到拉力,下表面受到压力;
D.上表面受到拉力,下表面受到拉力。
11.如图,支撑柱(自身重力不计)在桌面重力的作用下,会产生应力,下列说法正确的是:( )
A.支撑柱上下各个部分受到的应力大小相同
B.支撑柱直径最大的地方受到的应力最大
C.支撑柱直径最小的地方受到的应力最大
D.支撑柱上各个部分受到的应力大小仅与桌面重力的大小有关
12.大型电器包装箱一般在侧面开有二端是圆角的长方形手提孔,以方便搬移电器,二端的圆角主要是为了:( )
A.圆形比较美观 B.相同周长,圆面积最大,可省材料
C.眼睛是圆的,便于住里面观察 D.有利于应力均匀分散,防止破坏包装箱
13.材质相同、长度相同、截面积相同,但截面形状不同的直杆件,在杆件两端分别施加拉力和压力,则下列说法正确的是:( )
A.抗拉能力一定不同,抗压能力有可能不同
B.抗拉能力一定相同,抗压能力有可能不同
C.抗拉能力一定不同,抗压能力有可能相同
D.抗拉能力一定相同,抗压能力一定相同
三、结构的稳定性
14.以如下方式放置的并注入不同数量水的,稳定性最差的是:( )
15.如图所示是一款我们日常生活中经常使用的瓷碗,这种碗的碗脚在制作上用料一般都比较厚,采用这种设计的主要目的是为了:( )
A.不太烫手 B.美观
C.增加瓷碗的稳定性 D.增加瓷碗的强度
16.如图是某厂家设计的塑料衣帽架,经测试当较重的衣物挂在顶端挂钩时极易倾倒,下列改进方案中不能提高衣帽架的稳定性的是:( )
A.增大衣帽架底座的支撑面积 B.将塑料底座改为大理石底座
C.将衣帽架的塑料挂钩改为金属挂钩 D.适当降低衣帽架挂钩的高度
17.如图所示为生活中常见的一种椅子。以下评价不合理的是:( )
A.椅子整体圆滑无棱角,使用更安全
B.扶手用木料制作,面积大,使用更舒适
C.靠背采用弧线设计,符合人的身体特征
D.椅子框架用钢管制作,结构更稳定
18.如图是一只铜铸的飞马雕塑,它可以平稳地放在桌子上而不倒。其原因是:( )
A.制作工艺精湛 B.材料是铜,密度大,性能佳
C.重心落在支撑面内 D.重心较低,强度大
19.如图所示,自行车在单脚支撑杆的支撑下保持稳定。如果不断地扩大支撑杆与自行车之间的夹角θ,结果是:( )
A.支撑面越来越大,结构越来越稳定
B.重心越来越低,结构越来越稳定
C.稳定性从差逐渐变好,又从好逐渐变差
D.稳定性从好逐渐变差,又从差逐渐变好
20.如图,手中的竹竿的主要作用是:( )
A.通过增加重量来增加稳定性
B.改变人和竹竿的形状来增加人的稳定性
C.通过调整竹竿来调整重心位置以此增加稳定性
D.竹竿主要是保护人不受伤害。
21.使用A字形梯,往往在梯子中间用一根拉杆或绳子固定,其主要目的是:( )
A.增加梯子强度 B.减小人对梯子的压力
C.增加梯子的稳定性 D.促使梯子美观
22.下列不属于结构稳定性范畴的是:( )
A.电风扇的底座较重 B.儿童自行车的两个侧轮
C.户外广告牌的三角形结构 D.A字形梯中间的拉杆
23.列举提高台灯(如图)结构稳定性的三种合理的方法。
四、结构的强度
24.电热水壶的底部,一般制成如图所示的凹凸不平的形状,这样设计是为了:( )
A.增大受热面积 B.减小底部变形
C.美观 D.制造方便
25. 如图,是一个用在转角固定的金属附件,在直角的金属转角外侧加了三角形的金属连接片,其目的是:( )
A.增加固定的强度; B.增加被固定器具的稳定性;
C.使固定部分更美观; D.提高售价,获得更多的利润。
26.某班级在通用技术课上,进行了结构设计与制作比赛:用规定数量的木筷搭建规定高度的支持架,看谁制作的支撑架能承受的压力最大。结果图示的结构得到了冠军。该结构获得冠军的主要原因是:( )
A.采用了木质的筷子 B.采用了三角形的结构
C.支撑面大 D.重心低
27.(接上题)如果有木筷断裂,则支撑架承受压力的能力会变小。从系统的角度解释,下列说法不正确的是:( )
A.甲断裂与乙断裂两种情况,支撑架承受压力的能力不同
B.甲断裂必将引起乙断裂
C.甲、乙的断裂都会影响支撑架承受压力的能力不同
D.甲断裂前后,乙的受力情况完全不同
28.观察以下四个关于三脚架的图,然后判断以下四种说法中,正确的是:(  )
A.支撑面大的肯定比支撑面小的稳定
B.结构越稳定,强度越大
C.结构强度越大,越稳定
D.重心所在点的垂线落在支撑面内的结构是稳定的
29.在纸板承载能力的试验中,下列关于影响纸板承载能力的说法正确的是:( )
A.增加纸板的长度,可以提高其承载能力
B.把纸板沿长度方向折成瓦楞状,承载能力增强
C.纸板承载能力只与它的厚度有关
D.将纸板弯成圆拱形,拱形跨度越大,则承载能力越强
通用技术复习(6)
班 姓名 号次
第二单元 流程与设计
一、生活和生产中的流程
1.使用高压锅时要先放汽再开锅盖,否则有可能引发爆炸。从流程的角度来说,下列观点错误的是:(  )
A.任何流程的时序都是可以更改的 B.不可颠倒的时序往往反映了事物的内在规律
C.合理正确的流程引导我们正确做事 D.生活中处处有流程
2.在煎鸡蛋时,油和鸡蛋放的前后顺序,直接影响煎鸡蛋的质量,它们正确的先后顺序是:( )
A.先放鸡蛋,再放油 B.两者同时放 C.先放油再放鸡蛋 D.以上方法都可以
3.将电线接入插座的操作环节如图所示。正确的操作流程是:( )
A.⑤→①→②→④→③ B.⑤→②→①→④→③
C.②→①→⑤→④→③ D.②→①→④→⑤→③
4.陈晓丽要装配某一产品,但不知道装配的先后顺序,要解决这个问题,她最好能得到:( )
A.零件的三视图 B.装配的流程图 C.零件剖视图 D.机械加工图
5.个人储蓄取款的一般流程如下:
采用ATM自动柜员机对上述取款流程进行优化,优化后的取款流程如下:
请回答如下问题:
(1)上述流程优化的条件是 。
(2)上述流程优化的目标是 _。
(3)在自动柜员机取款流程中,由于缺省了 和 二个 ,从而节省了取款时间。
(4)流程中各步骤之间的时序 (填“可”或“不可”)颠倒。
6.因临时工作需要,小黄要在窗门边的横木条下安装一盏白炽灯用于照明,电线已经绕在横木条上(如图甲所示)。图乙、图丙是工具和材料,图丁是常规连接的灯座和电线。小黄设计“电线接上灯座”的部分操作流程图如下,请你在虚线框内将操作流程图补充完整。
二、流程的设计
7.有患者在滴注某公司生产的克林霉素磷酸酯葡萄糖注射液时出现呕吐、过敏性休克、肝硬化肾功能损害等症状。据调查,主要原因是在该药品的生产工艺流程中消毒时间缩短了1分钟。这个事件说明:( )
A.以后生病不能再注射葡萄糖液 B.任何生产工艺流程都可以随意调整操作时间
C.所有流程都能反映事物的合理的内在机理
D.生产工艺流程要严格遵循事物的内在属性和规律
8.以A3硬卡纸为主要原料制作规格为297mm×50mm×20mm的纸质梁,小明设计的纸质梁方案是:将材料分两部分,内部加强部分采用“M”型结构,外部为长方体,如图所示,小明根据草图,设计出制作流程如下,其中合理的是:( )
A.划线裁纸→内部加强部分粘接→折外套→折内部M型→外部封装
B.划线裁纸→折外套→折内部M型→内部加强部分粘接→外部封装
C.划线裁纸→折外套→折内部M型→外部封装→内部加强部分粘接
D.划线裁纸→折外套→内部加强部分粘接→外部封装→折内部M型
三、流程的优化
9.病人到医院就诊时,要先排队交费挂号,再看病,后再交检查费、药费等,随着医院引进了自动挂号机,病人挂号不用排队而是“自助”完成的,只需在显示屏上轻轻一点,一张挂号单就打印出来,前后只需几秒钟。等医生诊断并开出处方后,患者一次性交费,这种流程优化属于:( )
A.质量优化 B.成本优化 C.工艺优化 D.技术优化
10.2005年海南移动从建立服务体系、完善服务流程入手,让公司的决策者、管理者和流程制订者深入基层,亲身体验业务受理的全过程,查找服务流程中存在的问题,从而来推动业务流程的优化及再造。这个案例说明该公司重点在进行:( )
A.工期优化 B.技术优化 C.成本优化 D.质量优化
11.星期天,李琳早晨的活动流程是:起床5分钟→叠被子3分→刷牙洗脸5分→煮稀饭10分→准备早点6分→吃早餐20分
如果按李琳的流程进行的话,需花费49分钟。请在不改变完成各事项所需时间的前提下,对该流程进行优化,画出优化后的流程方框图。
第三单元 系统与设计
一、系统的结构
1.陈鸣同学家进行家居装修时,他根据所学的系统设计知识,对家用电路的设计提出了几点要求,请将这些要求和各自体现的系统基本特性连接起来。
2.下列日常用语没有反应系统整体性的是(  )
A.丢卒保车 B.三个小皮匠顶个诸葛亮 C.一招不慎,全盘皆输 D.春捂秋冻
3.“嫦娥一号”的发射是由卫星系统、运载火箭系统、发射场系统、测控系统、地面应用系统五大系统协同工作完成的,这个过程主要体现了系统的:( )
A.整体性 B.目的性 C.动态性 D.环境适应性
4.据记载,第一辆摩托车(哈雷·戴维森摩托车)诞生于1903年美国威斯康星州的一个工棚中,曾引发当时美国的“摩托车文化”。该辆摩托车由威廉·哈雷等青年工人用一堆普通的零件组装而成,这说明:( )
A.该摩托车没有技术含量 B.组装的摩托车的整体功能大于各零件功能之和
C.该摩托车采用当时最先进的零件组装
D.组装在摩托车的整体功能小于各零件功能这和
5.“锁式活动水龙头” 的旋扭部分与阀门部分可以随意分开(如图所示),它的优点是:取水时,旋钮与龙头不能分离,想要拔出旋钮,必须先关闭水龙头的水阀。这种设计有效地解决了因为停水后而可能造成水的浪费,主要用在公共场所。下列说法中不恰当的是:( )
A.旋扭部分与阀门部分相扣才能出水,体现了系统的整体性
B.旋扭部分与阀门部分相扣才能出水,说明它的环境适应性不好
C.系统的相关性使得锁式活动水龙头能避免浪费水的现象
D.节水体现了该系统的目的性
6.某自动调光系统,可以根据室内亮度的变化进行自动调光,保证室内有一定的亮度。以下对该系统的分析中,不能体现环境适应性的是:( )
A.能根据室内亮度变化自动调光 B.在零下20℃低温下也能正常工作
C.能耐60℃的高温 D.在潮湿的环境中不会失效
7.汽车超载监测系统由以下几部分组成:在收费站前每条车道上安装压力传感器,它监测每辆汽车的重量,近旁装有摄像头,将通过车辆的车型、牌照摄下。这些信息传入监测电脑,电脑能够辨认出各种车型,并查明该型车的规定载重量,经过与实测数据对比,就能判明来车是否超载。
(1)请说出汽车超载监测系统的三个子系统:
、 、
(2)请从系统特性(目的性、相关性、整体性)的角度对汽车超载监测系统进行分析。
二、系统的分析
8.在工业生产中既要高质量,高产出,又要符合节能减排的要求,不能顾此失彼,损害公众利益,这主要体现的系统分析的什么原则?(  )
A.整体性原则 B.科学性原则 C.综合性原则 D.动态性原则
9.如图所示为脚踩式垃圾桶结构原理图,通过踏板,带动中间的连杆,推动楹盖开启。如果脚踩式垃圾桶系统出现脚踩跳板而无法把桶盖打开的情况,进行系统分析后,最不可能的原因是:( )
A.踏杆弯曲 B.塑料内桶漏水
C.连杆断裂 D.踏板被异物卡住
10.(接上题)如果对该脚踩式垃圾桶进行系统优化,下列四种优化方法,你认为不合理的是:( )
A.踏杆与连杆的连接处添加润滑油 B.适当增加踏杆截面积
C.适当增加连杆截面积 D.把连杆换成绳索
11.如图所示是一个咖啡磨。陈晓丽同学在使用中发现摇动手柄时常常打滑。为修理该咖啡磨,她进行了以下工作,其中明确进行系统分析的是:( )
A.给咖啡磨加润滑油 B.拧下螺帽,更换手柄C.打开外壳,更换齿轮
D.根据咖啡磨各组成部分的功能和联系来研究打滑的原因
12.功能虚夸、价格低廉、外观花哨的“山寨手机”成为一种非主流手机文化,这种源于抄袭和模仿的所谓“山寨精神”迎合了众多的消费者。下列说法正确的是:( )
A.结构设计不应满足于一种或几种功能的实现为基本目标
B.满足人的个性化需求是产品开发最重要的因素
C.系统各部分的功能越多越好
D.手机各部分功能发生变化都会影响手机整体功能的发挥
13.某校要对三幢新建的教学楼A、B、C进行装修,假设每一幢教学楼装修均依次分为水电安装、木工和油漆三个施工过程,分别由相应的专业装修队依次完成,每个装修队在每幢楼的施工时间均相同,采用何种方式装修,才能使装修工期和资源利用最为合理:(  )
A.单一施工 B.依次施工 C.平行施工 D.流水施工
14.以下系统不属于系统优化的是( )
A.农作物套种增产 B.施工从依次施工变为平行施工
C.电脑操作系统的升级 D.普通台灯变为调光台灯
通用技术复习(7)
班 姓名 号次
第四单元 控制与设计
一、控制的手段和应用
1.控制系统中属于自动控制系统的是:( )
A.按钮开关控制 B.普通自来水龙头 C.花房恒温控制 D.汽车驾驶
2.在我们的日常生活中,有很多人工控制和自动控制现象,下列选项中全过程都是人工控制的是:( )
①摇动辘轳提取井水②电梯的上下运行控制③农用灌溉抽水机抽水的控制④用气筒给自行车轮胎充气⑤驾驶汽车⑥普通自来水龙头
A.①②④ B.②③⑤ C.①④⑤⑥ D.③④⑤
3.普通家用自行车的刹车控制是属于:( )
A.机械控制 B.气动控制 C.液压控制 D.电子控制
二、控制系统的工作过程与方式
4.汽车安全气囊控制系统的工用过程是:传感器检测到汽车碰撞信号,经诊断模块判定和处理后,触发气体发生器给气囊充气。该控制系统的被控对象是:( )
A.被气囊保护的人 B.气囊 C.诊断模块 D.气体发生器
5.我们学校的电铃自动控制系统是属于哪种控制系统?被控对象是什么?( )
A.开环、电铃 B.闭环、电铃
C.开环、铃声 D.闭环、铃声
6.小明发现学校路灯有时由于没有及时关闭而浪费用电,为此他设计了一个控制方案,能够在天亮时关闭,天暗后打开。该控制系统应该属于:( )
A.自动控制的闭环控制系统 B.自动控制的开环控制系统
C.手动控制的闭环控制系统 D.手动控制的开环控制系统
7.我们把银行、宾馆的自动门说成是开环控制,其原因是:( )
A.它的主要设置是检测到人员以后会打开,才叫做“开”环控制;
B.打开动作后的控制过程不再需要检测装置来参与控制过程;
C.功能单一的控制系统叫开环控制; D.价格便宜的控制系统叫开环控制。
8.如图为家用抽水马桶的水箱水位控制示意图,为了降低家用抽水马桶水箱水位的高度,可采取的措施是 ( http: / / www. / uploads / 08 / 1219625178WEOAknr1.jpg" \o "点击查看原图" \t "_blank ):( )
A.增大进水流量
B.减少进水流量
C.调节降低浮球的位置
D.调节升高浮球的位置
9.太阳能热水器是利用太阳的能量将水加热的装置,由集热管、水箱、支架及相关附件组成。太阳能热水器水箱一般都带有水位自动控制系统,当水箱水位低于设定的水位,能够自动加水。请回答:对于太阳能热水器,下列说法错误的是:( )
A.体现了人们利用技术造福人类
B.其设计符合可持续发展原则
C.水箱水位自动控制系统的控制对象是水箱(水箱里的水)
D.水箱水位自动控制系统的执行器是集热管
10.(接上题)太阳能热水器水箱水位自动控制系统中,输入量是:( )
A.设定的水位 B.太阳光的强弱 C.加水的时间 D.实际的水位
11.(接上题)如果发现太阳能热水器一直处于是加水状态,你认为不可能的原因是:( )
A.水箱漏水 B.出水管漏水 C.集热管底部有异物沉积 D.控制器坏了
12.自行车刹车控制过程如下:刹车时,施加一定的握把力,通过杠杆系统,使刹车片压紧车圈(或轮轴),车轮减速。刹车握紧力与车轮转速一一对应。这是一个开环控制系统,在这个控制系统中控制器是:( )
A.人脑 B.握把 C.刹车片 D.车轮
13.如图所示是一个自动控制水龙头,当人手靠近时水流出,手拿开时水停止流出,出水时间超过1分钟就会自动关水。该水龙头控制系统属于:( )
A.开环控制 B.闭环控制 C.人工与自动相结合
D.水龙头的开启是开环控制,关闭是闭环控制
14.(接上题)下列可以作为该控制系统执行器的是:( )
15.家里的衣服晾在阳台外面常常会被雨淋湿,周杰同学发现这一问题后尝试设计一种新型晾衣架。这种晾衣架在下雨时能自动将衣服收至雨蓬下,保证衣服不被雨淋湿。该控制系统要达到的目标是:( )
A.下雨时雨蓬会自动收起 B.能自动收衣服
C.能预测天是否会下雨 D.下雨时晾衣架能自动将衣服收至雨蓬下
16.(接上题)该系统的控制对象是:( )
A.雨蓬 B.晾衣架 C.衣服 D.天气
17.(接上题)该控制系统中,给控制电路输入信号的元件应是:( )
A.湿度传感器 B.光敏传感器 C.温度传感器 D.红外线传感器
18.夏天空调工作过程:打开空调后,用户须设置一个设定温度T。接着,微处理器就不断地将温度感应器探测出来的室内温度t与设定温度T进行比较:如果t > T,则微处理器发出指令使继电器接通,这时压缩机开始工作、制冷;如果t < T,则微处理器发出指令使继电器断开,这时压缩机便不工作。这样就达到了恒温、制冷的效果。
(1)空调的制冷系统是属于开环控制还是闭环控制?
(2)画出控制系统方框图。
19.下图是声控灯系统组成示意图,声控灯适用于多种场合,如在公共楼道里安装声控灯既方便,又安全。它与普通的电灯控制电路相比,去掉了手动开关,而增设了声传感器、控制器和电子开关。其中声传感器的灵敏度可调整,以适应不同场合使用的需要。根据你的理解和认识回答下列问题。
①画出控制系统方框图。
②如果声控灯的附近并没有人,而楼上或隔壁有人高声说话或以动作发出声响,灵敏度高的声控灯也会应声而亮。为避免这种情况你有什么好办法?(可在原图上补画一些装置)
20.图中是一个能够报警的输液装置。其中输液报警器由弹簧、带触点的金属片A、金属片B、报警器等组成。请回答:
(1)铁架台上的横杆与支撑杆之间采用的是刚连接还是铰连接?要使该装置保持稳定,对于底座支撑面的大小有何要求? 、
(2)简述输液报警器是如何在输液瓶中的药水接近打完时发出报警声的?
(3)该系统的整体功能是什么? ;任意换一根劲度系数不同的弹簧,是否会影响整体功能的实现? 。
三、控制系统的干扰与反馈
21.家用压力锅的压力控制系统是闭环控制系统,完成下列方框图并说出干扰因素(两点):

22.右图是小明设计的一款机器人,工作原理是通过检测场地预设路线的光值来控制机器人行走。影响该机器人沿预设路线行走的因素有:( )
A.室内温度 B.室内湿度 C.室内光的强弱 D.室内声音
23.冰箱在恒温控制工作过程中,会受下列因素影响而使其温度发生改变:①开关冰箱门,②电源电压不稳,③有人在冰箱边烤火,④箱内温控器失灵,其中属于温度控制系统中的干扰因素的是:( )
A.①②③④ B.①②③ C.①②④ D.①③④
24.冰箱的温控系统采用闭环控制,为了进一步提高其抗干扰性能,设计中采取的措施:( )
A.增加反馈环节 B.提高压缩机制冷量
C.提高箱体隔热性能 D.说明书上建议用户将冰箱远离其他家用电器放置
25.下列选项中不属于黑箱方法的是:( )
A.国际象棋中的人机对弈 B.用万用表去测试一段电路是否断路
C.通过拍打西瓜表面来判断西瓜成熟情况 D.中医看病的“望闻问切”
26.使用者虽然不一定懂得电视机内部的构造和机理,却知道按哪个开关打开它,调整哪些开关可以得到清晰稳定的画面效果,判断什么情况下大概出了什么故障等等。这是什么方法的一种具体应用。( )
A、功能模拟法 B、黑箱方法  C、反馈方法 D、控制方法
27.在人体温度系统中,皮肤相当于:( )
A.控制器 B.传感器 C.执行器 D.驱动器
28.目前在机器人足球比赛中,足球机器人通过自身的摄像系统拍摄现场图像,分析双方球员的位置、运动方向以及与球门的距离和角度等信息,然后决定下一步的行动。下列说法正确的是:( )
① 足球机器人具有图像数据的获取、分析能力
② 足球机器人的研制采用了人工智能技术
③ 足球机器人具有人的智能 ④ 足球机器人既有逻辑判断能力.又有形象思维能力
A.①② B.①③ C.②④ D.③④
通用技术复习(8)
控制与设计
1.李阳同学在做饭过程中,为节省时间,给高压锅减压阀的重锤加重物后进行煮烧,结果高压锅爆炸了。根据控制原理,重锤增加重物的目的是:( )A.提高了检测装置的灵敏度 B.减少了实际压力C.减少了给定压力D.增大了给定压力2.恒温式燃气热水器的操作过程为:设定水温打开水龙头燃气燃烧。水龙头流出的水应保持在设定的水温,该系统为闭环控制系统。那么其反馈装置应检测的量是:( )
A.火焰的温度 B.设定的水温 C.进水管的水温 D.出水管的水温3.李波是某农科大的学生,暑期回家发现本村的鸡繁殖仍依靠母鸡的孵化。为了改变这种低效的孵化状况,他利用电子控制技术设计了一个简易的温度控制系统。该系统工作过程如下:设置好上限温度(39℃)和下限温度(37℃),确定孵化室的温度(37℃-39℃)。然后将温度传感器安放在孵化室内,用于检测温度并随时将信息反馈给比较器。当反馈的温度低于下限温度时,控制器受到触发后发出接通电加热器电路的指令,指令信号经接口电路推动电磁继电器电路动作,闭合电加热器电路,电加热器对孵化室加热;当反馈的温度达到上限温度时,控制器则发出断开指令,电加热器电路断开,停止加热。该控制系统中被控对象是:( )
A.温度传感器 B.电磁继电器 C.电加热器 D.孵化室
4.(接上题)外界的干扰随时都可能影响孵化室的温度。有关干扰因素的说法,正确的是:( )
A.引起被控量变化的各种因素都是干扰因素 B.干扰因素仅作用与闭环控制系统
C.只有人工参与才能克服干扰因素影响,而该控制系统是全自动的,故抗干扰能力较差 D.该系统是通过增加温度传感器来克服干扰因素影响
5.接上题,为克服加热器在停止工作后余热对温度控制的干扰,应该:( )
A.适当调高预设的上限温度 B.适当调低预设的上限温度
C.适当调高预设的下限温度 D.适当调低预设的下限温度
6.有报纸报道,一位8岁小女孩在进某酒店的旋转大门时,被旋转大门夹住,结果造成重伤。为此,酒店对大门进行了重新设计,采用压力传感器检测是否受到阻力,使旋转大门遇到阻力时能够自动停止转动。如当人被旋转大门夹住时,压力传感器会检测到大门遇到阻力,控制电路接收到该信号后,便会发出相应的指令,启动电机运转,从而带动刹车动作,将门刹住,防止以外事故发生。改进后的酒店旋转大门控制系统为:( )
A.自动控制、闭环控制系统 B.自动控制、开环控制系统
C.手动控制、闭环控制系统 D.手动控制、开环控制系统
7.(接上题)在“压力传感器是否检测压力异常信号(输入)→控制系统→门锁定(输出)”这一控制系统中,我们主要研究:( )
A.其输入和输出关系 B.控制系统内部组成
C.结构和功能的关系 D.内部和外部的关系
8.(接上题)根据给定材料,该控制系统中的执行部件是:( )
A.控制电路 B.压力传感器 C.门 D.电机
9.五一期间,小王买了一辆汽车,过了磨合期,他想把汽车开上高速公路去拉一把,在高速公路上驾驶汽车,小王想使运行中的汽车保持80km/h的速度不变,则需要目视速度表,通过调节加速器或制动器(即踩油门或踩刹车)来增减车速。 请问:
(1)该过程属于___________控制。
(2)这一过程的干扰因素有哪些?
(3)画出以上过程的控制系统框图。
10.李明家为果园灭虫购买了高压灭虫灯,但每天晚上都需要人工开启才能工作,很不方便,于是他设计了一个控制装置,当天黑时,光检测控制器检测的外界光线弱于一定值,便发出指令,使电子开关闭合,高压灭虫灯启动工作;当天亮时,检测出的外界光线强于一定值,电子开关自动断开使高压灭虫灯关闭。请分析该控制系统的工作过程,回答下列问题:
(1)请在下列空白处填写控制系统工作方框图中的、、部件的具体名称。
, ,
(2)由于果园在山区里,该系统在实际使用中经常受到阴雨天气的影响,导致系统工作不正常,李明希望把系统改为按照设定时间控制高压灭虫灯的开启灯关闭。请你帮助李明填写如下改进后的系统方框图中所缺部分、、的具体名称。
, ,
结构与设计
11.小亮要自己动手制作一个相框,开始用4根木条制成了一个相框,发现这个相框不够牢固,他对这个相框进行了优化改造,下列做法中不能使相框更牢固的做法是(  )A.把相框的连接方式钉连接,改为榫卯连接和胶连接方式B.在相框的四个角上,分别钉上一根木头,使之构成三角形C.把相框原有的钉连接改为螺栓连接D.把原来的方榫连接改为圆榫连接12.在普通电动车的结构的基础上,设计师改进设计了一款专供残疾人使用的轻型电动车。该设计说明:( )
A.改进是为了增加使用寿命
B.改进后的产品是为了提高速度
C.结构的改变导致其使用功能的变化
D.改进是为了改变产品的能耗
13.有一款可随儿童成长调整高度的椅子,如图所示。请观察和分析其结构特点,回答以下问题:
(1)当凳面分别位于A、B、C三点位置时,哪个位置椅子更稳定?
(2)椅子为木质材料,为了让凳面可随儿童成长调整高度,凳面与斜板采用下列哪种连接方式最适合? 焊接胶接螺栓连接粘接
(3)简要说明如何提高该椅子的强度?并在侧视图中画出来。
14.如图所示是一厂家生产的泡沫塑料保温盒,表面平整光滑,保温性好,用途广泛。但很多用户反映该泡沫塑料保温盒箱体强度不足,易破裂。针对这一问题,请你根据所学的结构方面知识,给厂家提两点建议。
经典结构的欣赏
15.赵州桥是当今世界上年代最久、跨度最大的敞肩型石拱桥。下面有关赵州桥的描述中,不是从技术角度欣赏结构的是( )A.赵州桥的坦拱设计,使桥面平坦宽阔,方便了车辆通行。B.在大拱的两肩,砌了4个并行的小拱,实现了泄洪.省料,以及稳定桥身的目的。C.李春就地取材,选用附近州县的质地坚硬的青灰色砂石作为建桥石料。D.桥两侧的栏板上雕刻的蚣蝮,寄寓大桥不受水害,长存永安。16.如图,是中国古代建筑的屋顶结构的特色——飞檐。使得原有向下的沉重感变得轻盈,同时也扩大了采光和有利排泄雨水。欣赏古代建筑主要从技术和文化两个角度,以下说法正确的是:( )
A.飞檐卸掉了大型建筑的沉重感,使人感到建筑的飞动和轻快——出自技术角度的欣赏;
B.飞檐结构复杂,工艺精美,纯木材构建——出自文化角度的欣赏;
C.飞檐的曲线和房屋的直线和谐融合,兼顾承重和美观——出自文化角度的欣赏;
D.飞檐使建筑更高大宏伟,采光面积增大,排泄雨水顺畅——出自技术角度的欣赏。
17.如图所示是修缮完毕的上海外白渡桥北段桥身。外白渡桥是苏州河汇入黄浦江口的第一座钢桥,见证了上海滩百年沧桑。在修缮时,有关部门非常强调要修旧如旧。如此修缮的主要原因是:( )
A.该桥是框架结构 B.此地段无法架设现代桥梁
C.此地段交通的迫切需要 D.该桥具有较高文化价值
18.如图所示,这是一根固定在墙上的实心铁棒,O点可以挂置花盆等物。为了增加其最大承重,小明同学提出了A、B两种加固方案。其中,方案A、B中所有铁棒直径均为6mm。请分析这两种方案,回答下列问题:
(1)这两种方案中支架均为三角形框架结构,下列各项表述中能体现该结构特点的是 ▲ 、 ▲ 。(填写相应序号)
①与原方案相比,该结构用料省、成本低。②外形美观且稳定性好。③强度高。④支撑空间而不充满空间
(2)请设计一个试验方案,测试并比较方案A、B支架的最大承重。
试验名称:A、B支架最大承重的测试和比较
试验目的:
试验准备:5千克的重锤若干、细绳等
试验过程:
① ;
②统计重锤总重量,即为方案A中支架的最大承重;
③重复以上过程,测出方案B中支架的最大承重并比较。
这两种加固方案中,承重较大的方案是 (填“A”或“B”)
便携式小凳 甲 乙
A B C D
z
z
z
x
x
x
x
y
y
y
y
o
o
o
o
A      B     C   D
Ф20
40
50
A B C D
A B C D
A B C D
A B C D
A B C D
①斧头 ②钳工锤 ③台虎钳 ④锉刀 ⑤刨子 ⑥钢锯
①斧头
(铜锤) (锤头) (锤柄)
准备材料及工具
修正
刨制材料
凿孔、锯榫头
划线
A. B. C. D.
A B C D
A. B. C. D.
提交存折
报取款数额
打印凭证
取回存折
核对签字
输入密码
提款
退卡
提款
输取款金额
输入密码
插卡
断开电源
剥 线
……
拧上灯座盖
拧开灯座盖
A.电磁阀门 B.控制电路 C.红外线传感器 D.电源
重锤
安全阀
控制器
(重锤)
执行器
( )
被控对象
( )
被控量
( )
给定量
(设定压力)
检测装置
( )
控制量
(出汽量)
比较器
PAGE
1

展开更多......

收起↑

资源预览
