2011年3月份通用技术高考题型复习B

资源简介

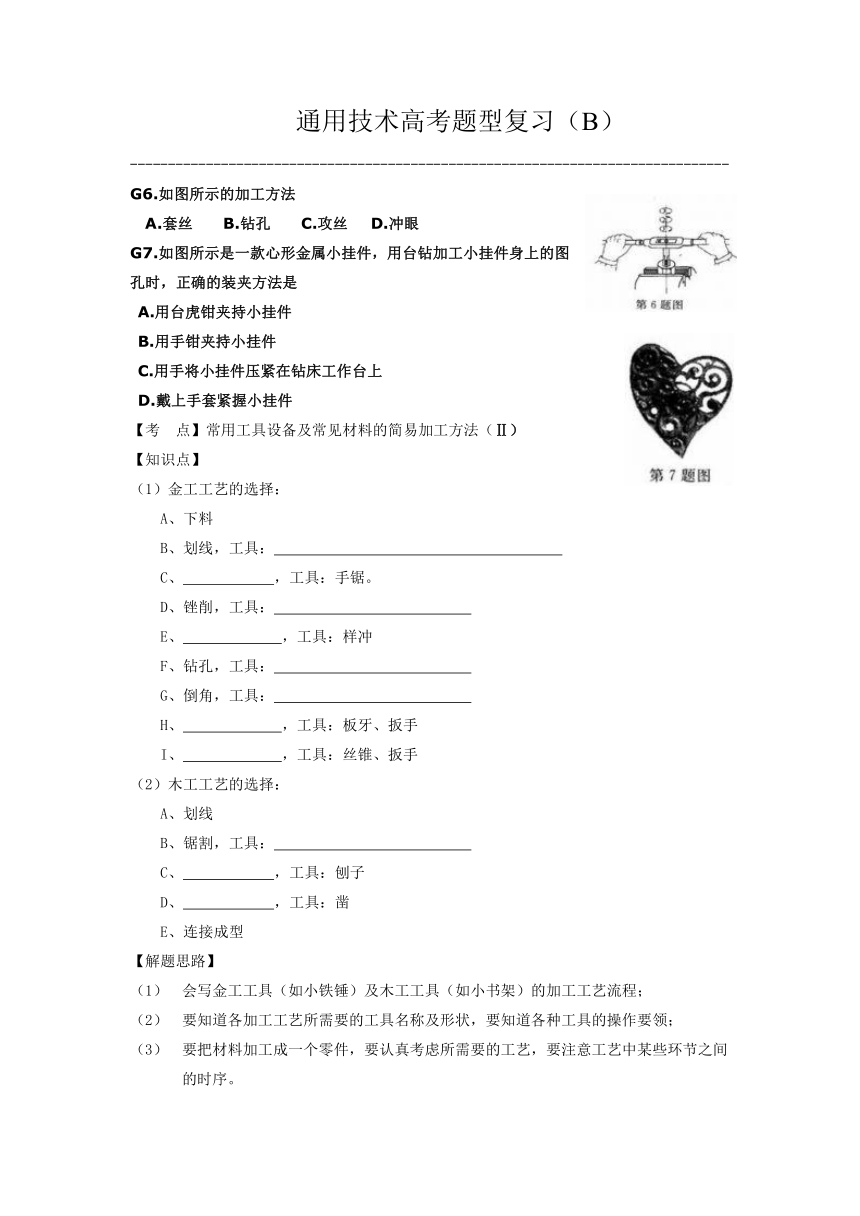

通用技术高考题型复习(B)
-------------------------------------------------------------------------------
G6.如图所示的加工方法
A.套丝 B.钻孔 C.攻丝 D.冲眼
G7.如图所示是一款心形金属小挂件,用台钻加工小挂件身上的图孔时,正确的装夹方法是
A.用台虎钳夹持小挂件
B.用手钳夹持小挂件
C.用手将小挂件压紧在钻床工作台上
D.戴上手套紧握小挂件
【考 点】常用工具设备及常见材料的简易加工方法(Ⅱ)
【知识点】
(1)金工工艺的选择:
A、下料
B、划线,工具:
C、 ,工具:手锯。
D、锉削,工具:
E、 ,工具:样冲
F、钻孔,工具:
G、倒角,工具:
H、 ,工具:板牙、扳手
I、 ,工具:丝锥、扳手
(2)木工工艺的选择:
A、划线
B、锯割,工具:
C、 ,工具:刨子
D、 ,工具:凿
E、连接成型
【解题思路】
会写金工工具(如小铁锤)及木工工具(如小书架)的加工工艺流程;
要知道各加工工艺所需要的工具名称及形状,要知道各种工具的操作要领;
要把材料加工成一个零件,要认真考虑所需要的工艺,要注意工艺中某些环节之间的时序。

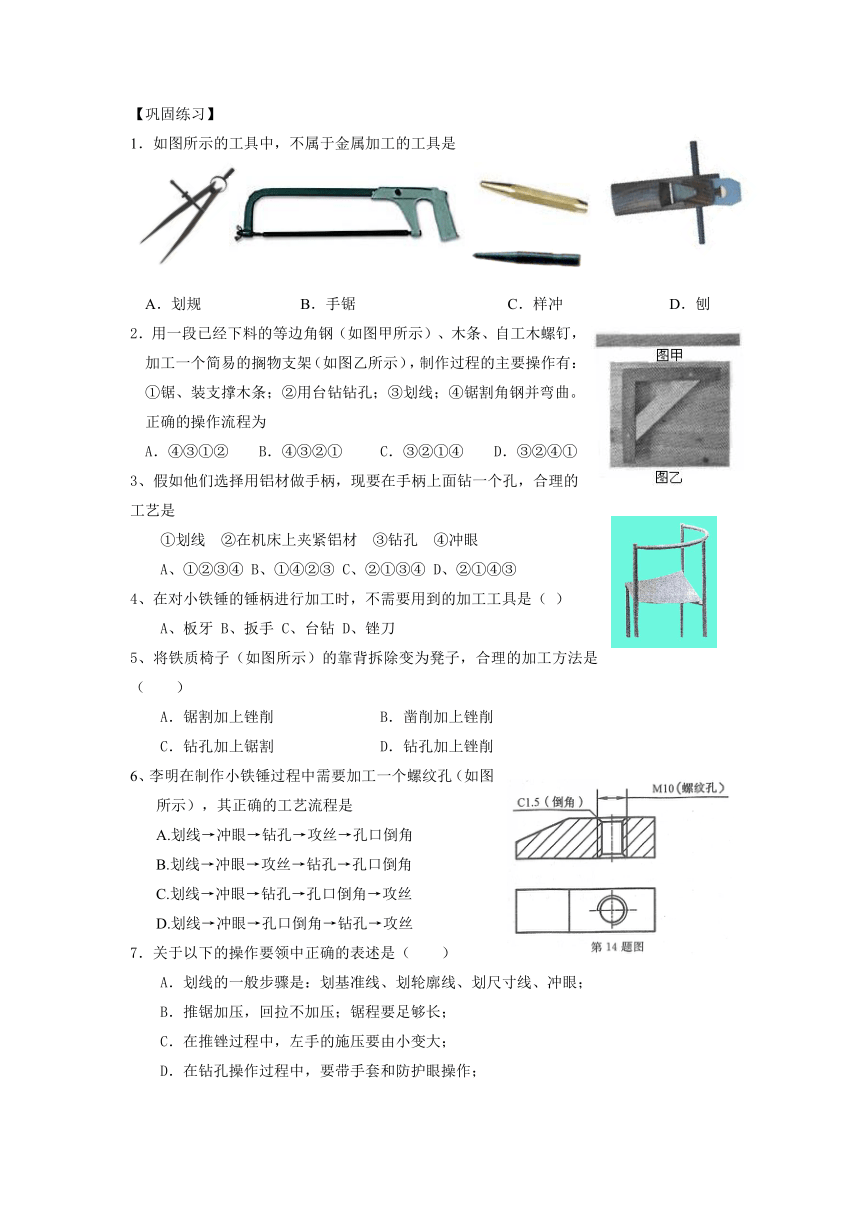

【巩固练习】
1.如图所示的工具中,不属于金属加工的工具是
A.划规 B.手锯 C.样冲 D.刨
2.用一段已经下料的等边角钢(如图甲所示)、木条、自工木螺钉,加工一个简易的搁物支架(如图乙所示),制作过程的主要操作有:①锯、装支撑木条;②用台钻钻孔;③划线;④锯割角钢并弯曲。正确的操作流程为
A.④③①② B.④③②① C.③②①④ D.③②④①
3、假如他们选择用铝材做手柄,现要在手柄上面钻一个孔,合理的工艺是
①划线 ②在机床上夹紧铝材 ③钻孔 ④冲眼
A、①②③④ B、①④②③ C、②①③④ D、②①④③
4、在对小铁锤的锤柄进行加工时,不需要用到的加工工具是( )
A、板牙 B、扳手 C、台钻 D、锉刀
5、将铁质椅子(如图所示)的靠背拆除变为凳子,合理的加工方法是( )
A.锯割加上锉削 B.凿削加上锉削
C.钻孔加上锯割 D.钻孔加上锉削
6、李明在制作小铁锤过程中需要加工一个螺纹孔(如图所示),其正确的工艺流程是
A.划线→冲眼→钻孔→攻丝→孔口倒角
B.划线→冲眼→攻丝→钻孔→孔口倒角
C.划线→冲眼→钻孔→孔口倒角→攻丝
D.划线→冲眼→孔口倒角→钻孔→攻丝
7.关于以下的操作要领中正确的表述是(  )
A.划线的一般步骤是:划基准线、划轮廓线、划尺寸线、冲眼;
B.推锯加压,回拉不加压;锯程要足够长;
C.在推锉过程中,左手的施压要由小变大;
D.在钻孔操作过程中,要带手套和防护眼操作;

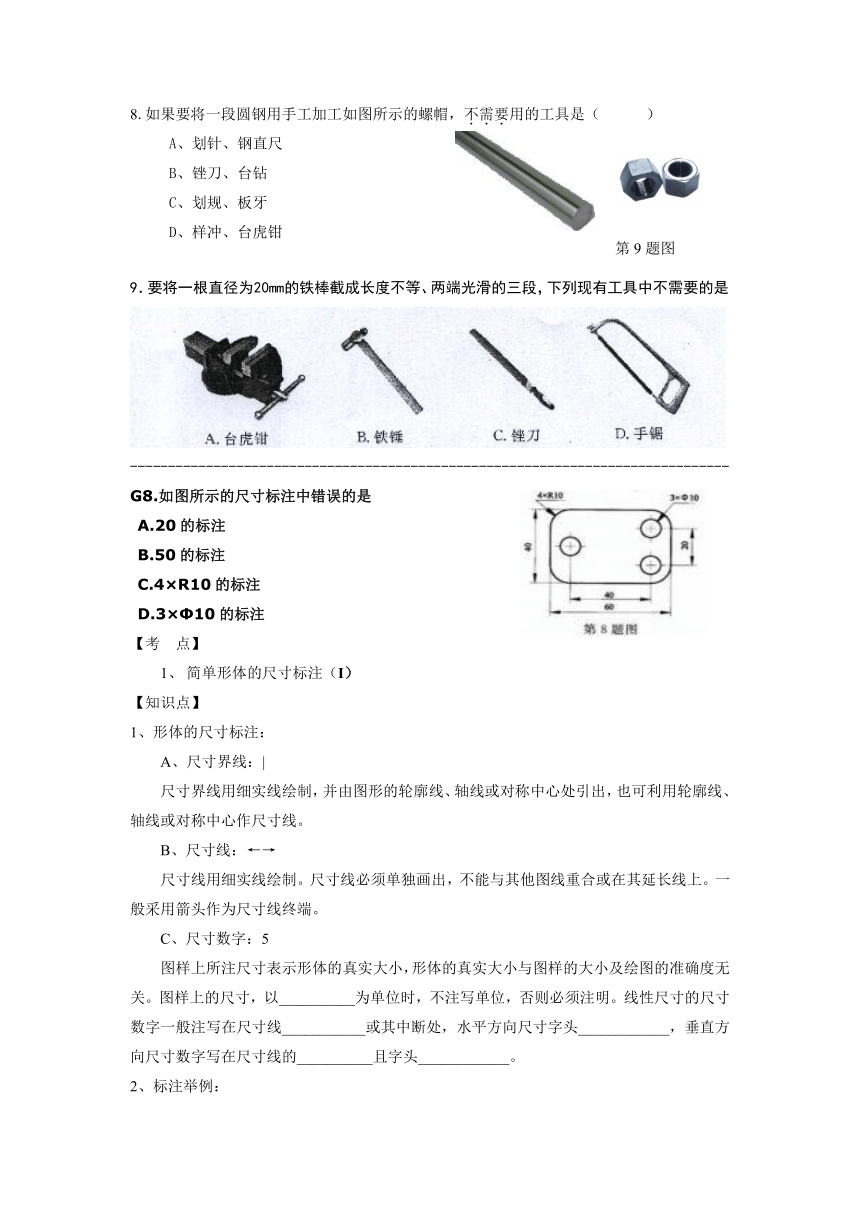

8.如果要将一段圆钢用手工加工如图所示的螺帽,不需要用的工具是( )
A、划针、钢直尺
B、锉刀、台钻
C、划规、板牙
D、样冲、台虎钳
9.要将一根直径为20mm的铁棒截成长度不等、两端光滑的三段,下列现有工具中不需要的是
-------------------------------------------------------------------------------
G8.如图所示的尺寸标注中错误的是
A.20的标注
B.50的标注
C.4×R10的标注
D.3×Φ10的标注
【考 点】
简单形体的尺寸标注(I)
【知识点】
1、形体的尺寸标注:
A、尺寸界线:|
尺寸界线用细实线绘制,并由图形的轮廓线、轴线或对称中心处引出,也可利用轮廓线、轴线或对称中心作尺寸线。
B、尺寸线:←→
尺寸线用细实线绘制。尺寸线必须单独画出,不能与其他图线重合或在其延长线上。一般采用箭头作为尺寸线终端。
C、尺寸数字:5
图样上所注尺寸表示形体的真实大小,形体的真实大小与图样的大小及绘图的准确度无关。图样上的尺寸,以__________为单位时,不注写单位,否则必须注明。线性尺寸的尺寸数字一般注写在尺寸线___________或其中断处,水平方向尺寸字头____________,垂直方向尺寸数字写在尺寸线的__________且字头____________。
2、标注举例:

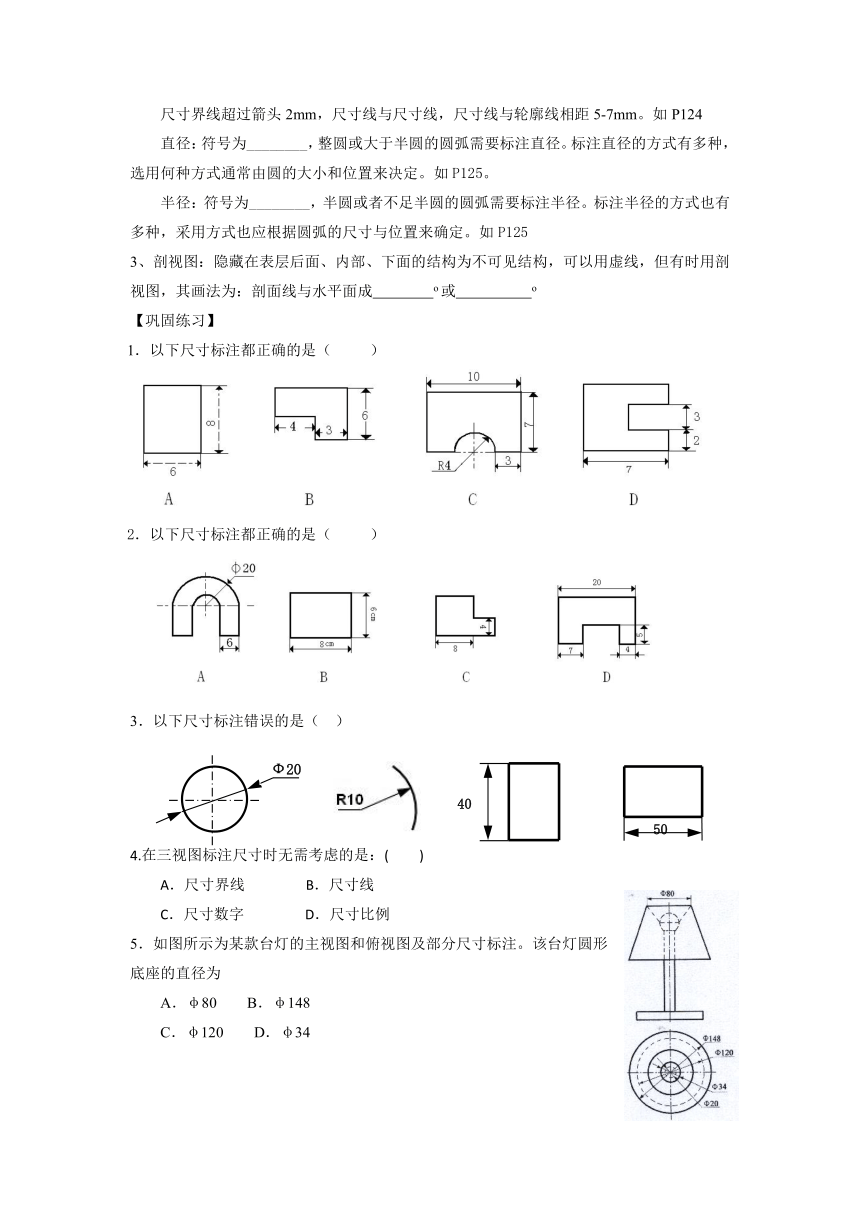

尺寸界线超过箭头2mm,尺寸线与尺寸线,尺寸线与轮廓线相距5-7mm。如P124
直径:符号为________,整圆或大于半圆的圆弧需要标注直径。标注直径的方式有多种,选用何种方式通常由圆的大小和位置来决定。如P125。
半径:符号为________,半圆或者不足半圆的圆弧需要标注半径。标注半径的方式也有多种,采用方式也应根据圆弧的尺寸与位置来确定。如P125
3、剖视图:隐藏在表层后面、内部、下面的结构为不可见结构,可以用虚线,但有时用剖视图,其画法为:剖面线与水平面成 o或 o
【巩固练习】
1.以下尺寸标注都正确的是( )
2.以下尺寸标注都正确的是( )
3.以下尺寸标注错误的是( )
4.在三视图标注尺寸时无需考虑的是:( )
A.尺寸界线 B.尺寸线
C.尺寸数字 D.尺寸比例
5.如图所示为某款台灯的主视图和俯视图及部分尺寸标注。该台灯圆形底座的直径为
A.φ80 B.φ148
C.φ120 D.φ34
6.某设计师设计出一图纸后,并标注其比例是10︰1,某边长的实际长度是200cm,我们在图形中标注此边长时,应标注:( )。
A.20cm B.200cm
C.2000cm D.200
7.右图是一零件的俯视图,仔细阅读右图并判断以下说法中错误的是( )
A、该零件中间是一个直径为35mm的圆孔;
B、该零件的主视图不可能与俯视图一致;
C、该零件的长度为65mm;
D、R2表示标示处是半径为2mm的圆弧倒角;
8、读图作图题 如图所示,这是一个带凹槽的长方体,长为20mm,宽为6mm,高为9mm,凹槽的半径为3.5mm。
(1)在完成的三视图上标注相应的尺寸。
-------------------------------------------------------------------------------
G9.如图所示为某零件的轴测图,其正确的主视图是
【考 点】
1、简单形体三视图的绘制(II)
2、设计想法和成果的交流(I)
【知识点】
1、正投影法:就是假设投影光线与投影平面互相垂直,在投影面上求取物体投影的方法。
2、三视图及概念:
物体的正面投影,即物体由前向后投影所得的图形,通常反映物体的主要特征,称为主视图;
物体的水平投影,即物体由上向下投影所得的图形,称为俯视图;
物体的侧面投影,即物体由左向右投影所得的图形,称为左视图;
主视图、俯视图、左视图统称为三视图。
3、三视图的性质一:
主视图反映形体的 和 ;
俯视图反映形体的 和 ;
左视图反映形体的 和 ;
【巩固练习】
1、如图所示为圆柱体被一平面所截后的正面投影(主视图)和立体图则对应的水平投影(俯视图)为
如图所示为某零件的轴测图,其正确的俯视图是
3、周文用麻花钻加工了一个孔,该孔剖开后的形状应该是
4、以下给定的轴侧图,对应有四组三视图,其中正确的是( )
5.下列形体结构的三视图中,左视图和主视图不一样的是:( )
6.为了确定物体的结构形状,需要采用三视图来表达,请为左图所示的物体选择正确的三视图 ( )
7、连线图:
8、根据所给的形体和主视图画出左视图并补全俯视图。
第9题图
Ф20
40
50
