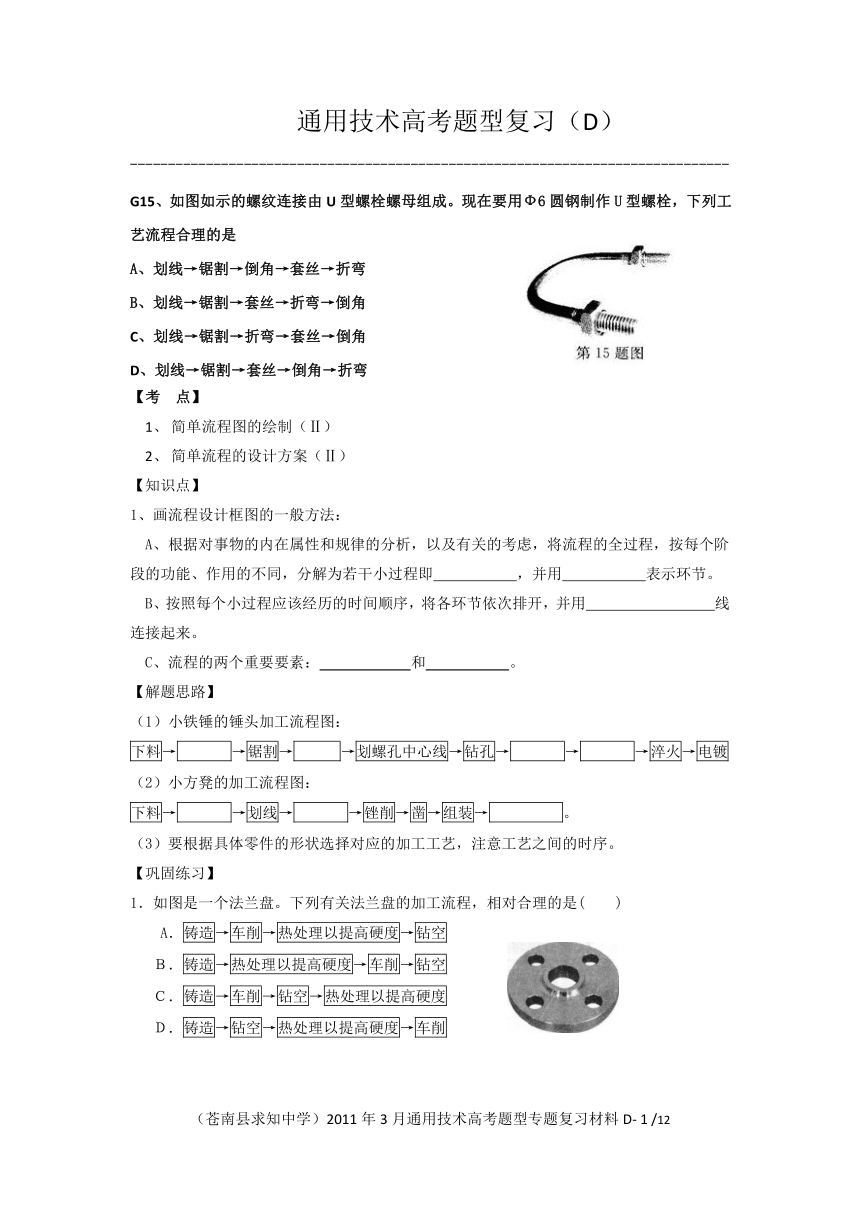

通用技术高考题型复习（D）
-------------------------------------------------------------------------------
G15、如图如示的螺纹连接由U型螺栓螺母组成。现在要用Ф6圆钢制作U型螺栓，下列工艺流程合理的是
A、划线→锯割→倒角→套丝→折弯
B、划线→锯割→套丝→折弯→倒角
C、划线→锯割→折弯→套丝→倒角
D、划线→锯割→套丝→倒角→折弯
【考 点】
简单流程图的绘制（Ⅱ）
简单流程的设计方案（Ⅱ）
【知识点】
1、画流程设计框图的一般方法：
A、根据对事物的内在属性和规律的分析，以及有关的考虑，将流程的全过程，按每个阶段的功能、作用的不同，分解为若干小过程即 ，并用 表示环节。
B、按照每个小过程应该经历的时间顺序，将各环节依次排开，并用 线连接起来。
C、流程的两个重要要素： 和 。
【解题思路】
（1）小铁锤的锤头加工流程图：
下料→ →锯割→ →划螺孔中心线→钻孔→ → →淬火→电镀
（2）小方凳的加工流程图：
下料→ →划线→ →锉削→凿→组装→ 。
（3）要根据具体零件的形状选择对应的加工工艺，注意工艺之间的时序。
【巩固练习】
1．如图是一个法兰盘。下列有关法兰盘的加工流程，相对合理的是( )
A．铸造→车削→热处理以提高硬度→钻空
Ｂ．铸造→热处理以提高硬度→车削→钻空
Ｃ．铸造→车削→钻空→热处理以提高硬度
Ｄ．铸造→钻空→热处理以提高硬度→车削

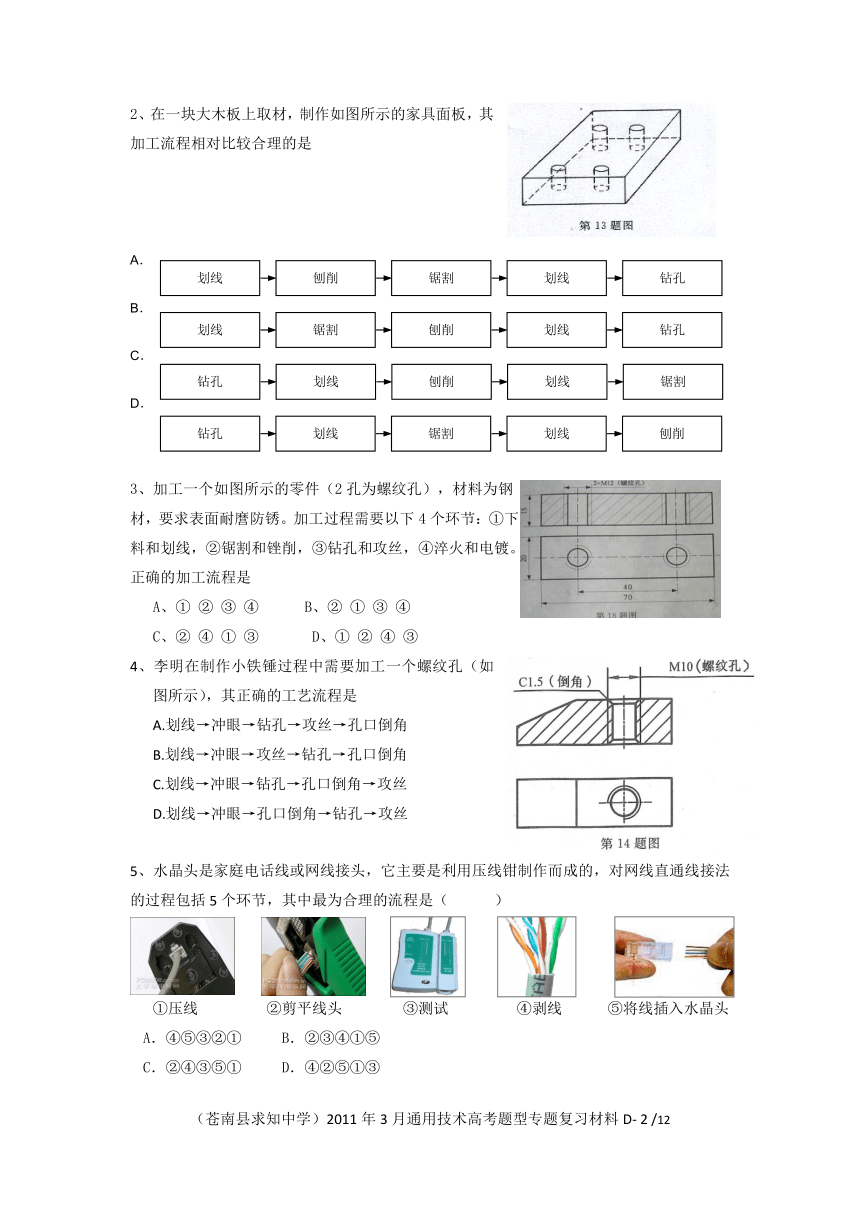

2、在一块大木板上取材，制作如图所示的家具面板，其加工流程相对比较合理的是
A．
B．
C．
D．
3、加工一个如图所示的零件（2孔为螺纹孔），材料为钢材，要求表面耐麿防锈。加工过程需要以下4个环节：①下料和划线，②锯割和锉削，③钻孔和攻丝，④淬火和电镀。正确的加工流程是
A、① ② ③ ④ B、② ① ③ ④
C、② ④ ① ③ D、① ② ④ ③
4、李明在制作小铁锤过程中需要加工一个螺纹孔（如图所示），其正确的工艺流程是
A.划线→冲眼→钻孔→攻丝→孔口倒角
B.划线→冲眼→攻丝→钻孔→孔口倒角
C.划线→冲眼→钻孔→孔口倒角→攻丝
D.划线→冲眼→孔口倒角→钻孔→攻丝
5、水晶头是家庭电话线或网线接头，它主要是利用压线钳制作而成的，对网线直通线接法的过程包括5个环节，其中最为合理的流程是（ ）
①压线 ②剪平线头 ③测试 ④剥线 ⑤将线插入水晶头
A．④⑤③②① B．②③④①⑤
C．②④③⑤① D．④②⑤①③

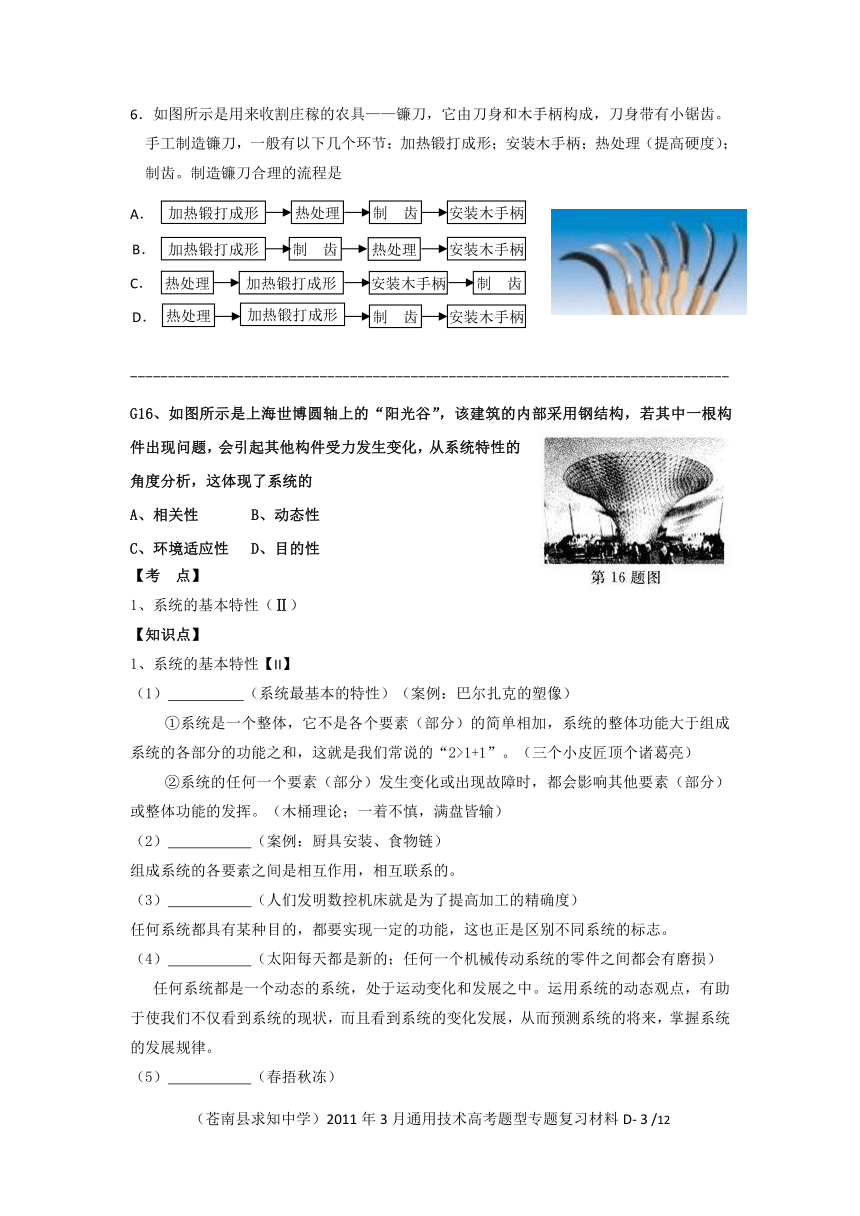

6．如图所示是用来收割庄稼的农具——镰刀，它由刀身和木手柄构成，刀身带有小锯齿。手工制造镰刀，一般有以下几个环节：加热锻打成形；安装木手柄；热处理（提高硬度）；制齿。制造镰刀合理的流程是
-------------------------------------------------------------------------------
G16、如图所示是上海世博圆轴上的“阳光谷”，该建筑的内部采用钢结构，若其中一根构件出现问题，会引起其他构件受力发生变化，从系统特性的角度分析，这体现了系统的
A、相关性 B、动态性
C、环境适应性 D、目的性
【考 点】
1、系统的基本特性（Ⅱ）
【知识点】
1、系统的基本特性【II】
（1） （系统最基本的特性）（案例：巴尔扎克的塑像）
①系统是一个整体，它不是各个要素（部分）的简单相加，系统的整体功能大于组成系统的各部分的功能之和，这就是我们常说的“2>1+1”。（三个小皮匠顶个诸葛亮）
②系统的任何一个要素（部分）发生变化或出现故障时，都会影响其他要素（部分）或整体功能的发挥。（木桶理论；一着不慎，满盘皆输）
（2） （案例：厨具安装、食物链）
组成系统的各要素之间是相互作用，相互联系的。
（3） （人们发明数控机床就是为了提高加工的精确度）
任何系统都具有某种目的，都要实现一定的功能，这也正是区别不同系统的标志。
（4） （太阳每天都是新的；任何一个机械传动系统的零件之间都会有磨损）
任何系统都是一个动态的系统，处于运动变化和发展之中。运用系统的动态观点，有助于使我们不仅看到系统的现状，而且看到系统的变化发展，从而预测系统的将来，掌握系统的发展规律。
（5） （春捂秋冻）

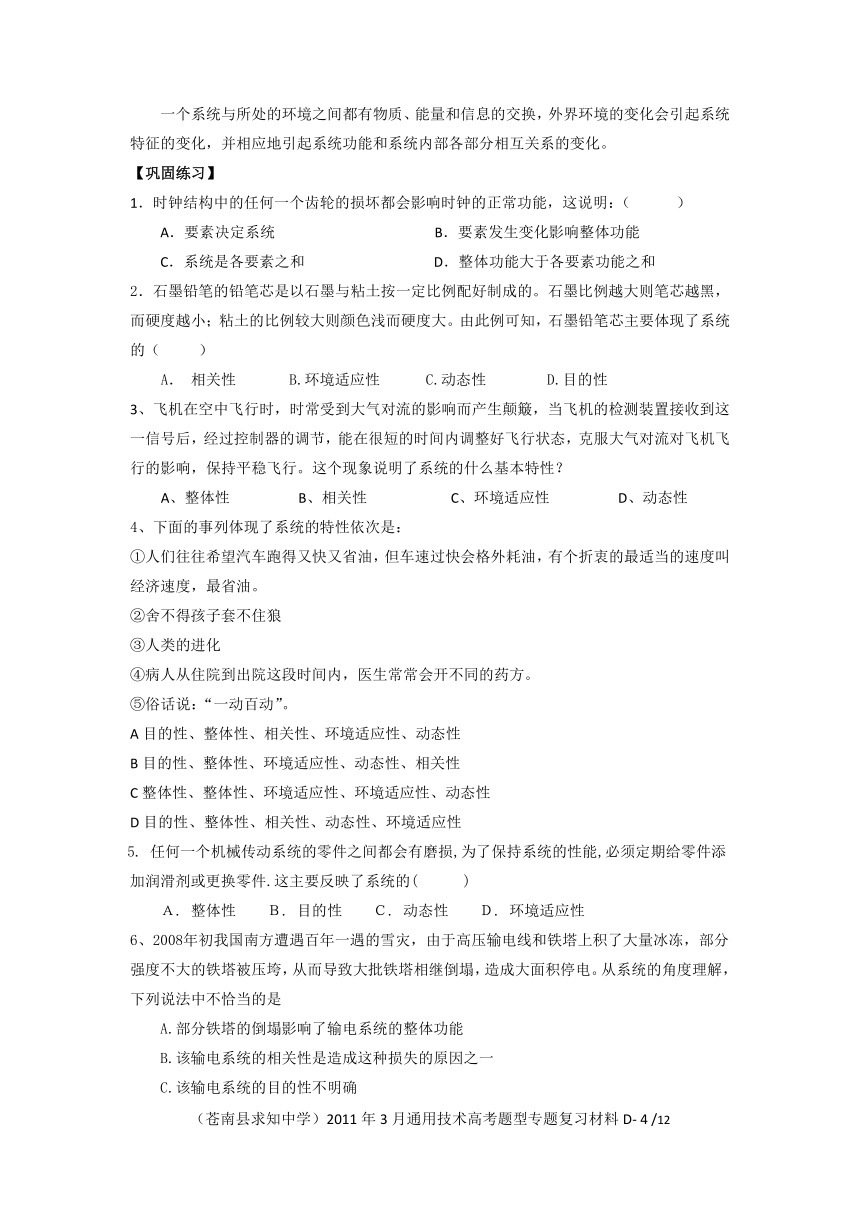

一个系统与所处的环境之间都有物质、能量和信息的交换，外界环境的变化会引起系统特征的变化，并相应地引起系统功能和系统内部各部分相互关系的变化。
【巩固练习】
1．时钟结构中的任何一个齿轮的损坏都会影响时钟的正常功能，这说明：（ ）
A．要素决定系统 B．要素发生变化影响整体功能
C．系统是各要素之和 D．整体功能大于各要素功能之和
2．石墨铅笔的铅笔芯是以石墨与粘土按一定比例配好制成的。石墨比例越大则笔芯越黑，而硬度越小；粘土的比例较大则颜色浅而硬度大。由此例可知，石墨铅笔芯主要体现了系统的（ ）
相关性 B.环境适应性 C.动态性 D.目的性
3、飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性？
A、整体性 B、相关性 C、环境适应性 D、动态性
4、下面的事列体现了系统的特性依次是：
①人们往往希望汽车跑得又快又省油，但车速过快会格外耗油，有个折衷的最适当的速度叫经济速度，最省油。
②舍不得孩子套不住狼
③人类的进化
④病人从住院到出院这段时间内，医生常常会开不同的药方。
⑤俗话说：“一动百动”。
A目的性、整体性、相关性、环境适应性、动态性
B目的性、整体性、环境适应性、动态性、相关性
C整体性、整体性、环境适应性、环境适应性、动态性
D目的性、整体性、相关性、动态性、环境适应性
5. 任何一个机械传动系统的零件之间都会有磨损,为了保持系统的性能,必须定期给零件添加润滑剂或更换零件.这主要反映了系统的(　　　)
Ａ. 整体性　　Ｂ. 目的性　　Ｃ. 动态性　　Ｄ. 环境适应性
6、2008年初我国南方遭遇百年一遇的雪灾，由于高压输电线和铁塔上积了大量冰冻，部分强度不大的铁塔被压垮，从而导致大批铁塔相继倒塌，造成大面积停电。从系统的角度理解，下列说法中不恰当的是
A.部分铁塔的倒塌影响了输电系统的整体功能
B.该输电系统的相关性是造成这种损失的原因之一
C.该输电系统的目的性不明确
D.该输电系统的环境适应性不好

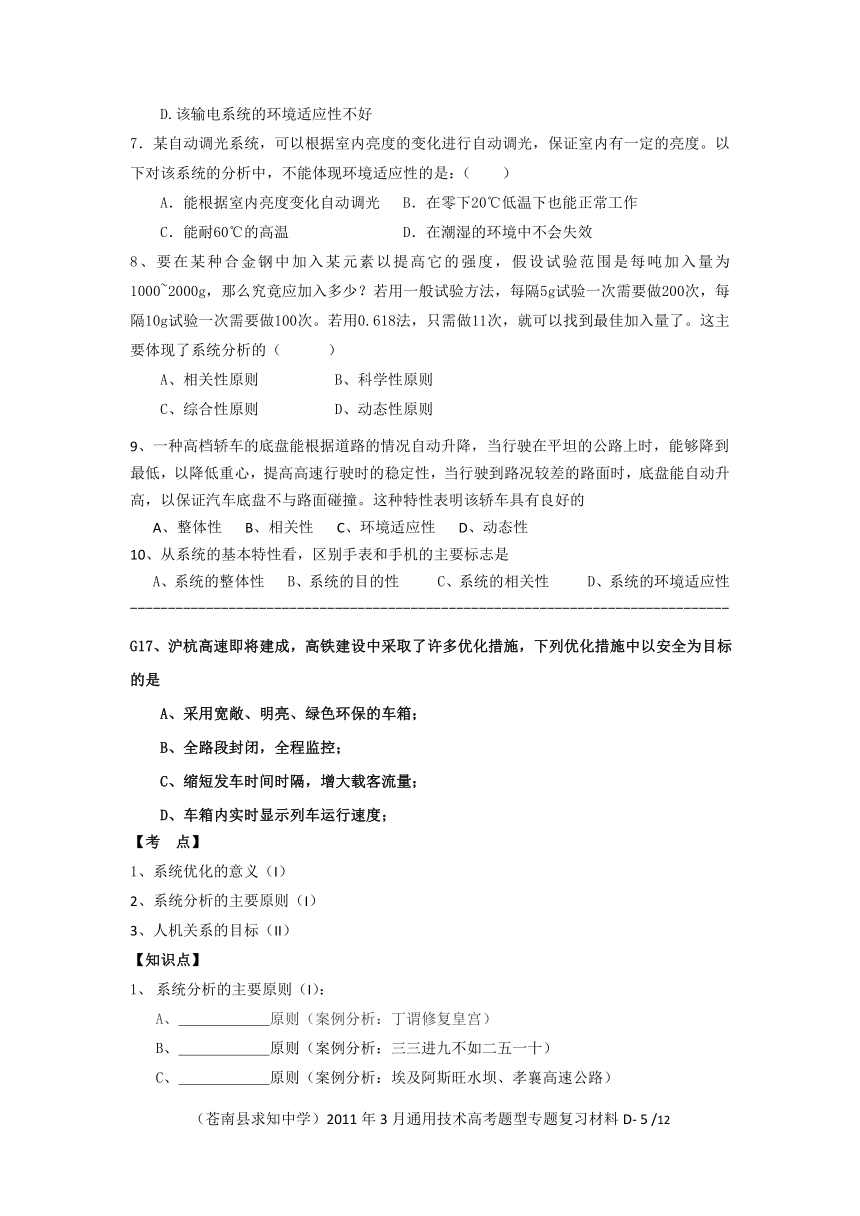

7．某自动调光系统，可以根据室内亮度的变化进行自动调光，保证室内有一定的亮度。以下对该系统的分析中，不能体现环境适应性的是：（ ）
A．能根据室内亮度变化自动调光 B．在零下20℃低温下也能正常工作
C．能耐60℃的高温 D．在潮湿的环境中不会失效
8、要在某种合金钢中加入某元素以提高它的强度，假设试验范围是每吨加入量为1000~2000g，那么究竟应加入多少？若用一般试验方法，每隔5g试验一次需要做200次，每隔10g试验一次需要做100次。若用0.618法，只需做11次，就可以找到最佳加入量了。这主要体现了系统分析的（ ）
A、相关性原则 B、科学性原则
C、综合性原则 D、动态性原则
9、一种高档轿车的底盘能根据道路的情况自动升降，当行驶在平坦的公路上时，能够降到最低，以降低重心，提高高速行驶时的稳定性，当行驶到路况较差的路面时，底盘能自动升高，以保证汽车底盘不与路面碰撞。这种特性表明该轿车具有良好的
A、整体性 B、相关性 C、环境适应性 D、动态性
10、从系统的基本特性看，区别手表和手机的主要标志是
A、系统的整体性 B、系统的目的性 C、系统的相关性 D、系统的环境适应性
-------------------------------------------------------------------------------
G17、沪杭高速即将建成，高铁建设中采取了许多优化措施，下列优化措施中以安全为目标的是
A、采用宽敞、明亮、绿色环保的车箱；
B、全路段封闭，全程监控；
C、缩短发车时间时隔，增大载客流量；
D、车箱内实时显示列车运行速度；
【考 点】
1、系统优化的意义（I）
2、系统分析的主要原则（I）
3、人机关系的目标（II）
【知识点】
系统分析的主要原则（I）：
A、 原则（案例分析：丁谓修复皇宫）
B、 原则（案例分析：三三进九不如二五一十）
C、 原则（案例分析：埃及阿斯旺水坝、孝襄高速公路）
【解题思路】
1、系统的三者依次关系为：系统分析→系统设计→系统优化
【巩固练习】
1、小张在骑自行车时发现，自己骑车需要特别费力。于是，他对自行车系统的各组成部分进行分析与研究，从车圈到轮胎，从链轮到脚蹬，最后排除了故障。以下选项与上面的案例无关的是（ ）
A．小张考虑到系统的整体性 B．小张对系统进行整体性分析
C．小张对自行车系统进行了优化 D．小张进行了系统设计
2．通过大量的实证，专家认为，洞头半岛工程虽然可能会破坏滩涂资源，但是对洞头的劳动力利用、海洋资源利用、市场扩大、特色产业和企业经营机制运作等方面具有明显的助益。因此，还是认同其实施。以下选项与上面的案例有关的是（ ）。
A．专家进行了系统分析 B．专家进行了系统实施
C．专家进行了系统优化 　D．专家进行了系统设计
3、2008年冬青岛奥林匹克帆船中心首次采用海水源热泵空调系统取暖，该系统充分利用当地的海水作为热泵系统的冷热源，较普通空调系统节能减排近30%。这个事例说明了（ ）。
A．该系统各要素之间相互独立，互不干扰
B．该系统的设计综合考虑当地资源的有效利用和环境保护
C．该系统的设计应主要考虑海水源这个局部要素，对全局可以不考虑
D．只要有充足的海水源，该系统就可以正常运行
4、某花农拟建一间养花温室，该温室的环境调节系统应能根据不同的花种和生长期对环境的要求，灵活地调节室内环境以满足其生长发育的需求。这个事例说明了（　　）。
A．组成温室的各个部件必须都是高科技产品，否则就实现不了整体功能
B．温室是一个封闭系统，不需要和外界进行信息、物质和能量的交换
C．温室系统的设计，首先要明确其目的，否则就无法形成一个良好、有序的系统
D．温室系统的设计要更多地考虑局部，对全局可以考虑得少一些
5、小强经常看到刚修好的道路又被挖开，埋设各种管道，影响交通，针对上述问题，小强提出了以下措施，其中不合理的是：
A、进行地下管道的系统设计
B、组织统一施工
C、设置集中安装各种管道的地下通道
D、把管道埋得浅一点，以方便维修
6、2009年6月27日上海市一幢在建13层楼房整体倒覆（如图所示），调查组专家应用科学方法对水泥和钢筋等关键材料作了定量分析。这体现了系统分析的
A.整体性原则 B.综合性原则
C.科学性原则 D.相关性原则
7．时钟由于运行时间久，内部齿轮磨损，动力不足，就会产生报时的偏差。这说明系统是（ )
A．动态的 B．综合的 Ｃ．适应环境 D．稳定的
8．某自动调光系统，可以根据室内亮度的变化进行自动调光，保证室内有一定的亮度。以下对该系统的分析中，不能体现环境适应性的是：（ ）
A．能根据室内亮度变化自动调光 B．在零下20℃低温下也能正常工作
C．能耐60℃的高温 D．在潮湿的环境中不会失效
9、王林家新买了一辆汽车，为了节省燃油，采取了下列系统优化措施，其中不正确的是
A、合理使用汽车空调 B、保持汽压合适
C、每次加油时将油箱加满 D、减少不必要的负载
10、要在某种合金钢中加入某元素以提高它的强度，假设试验范围是每吨加入量为1000~2000g，那么究竟应加入多少？若用一般试验方法，每隔5g试验一次需要做200次，每隔10g试验一次需要做100次。若用0.618法，只需做11次，就可以找到最佳加入量了。这主要体现了系统分析的（ ）
A、相关性原则 B、科学性原则
C、综合性原则 D、动态性原则
-------------------------------------------------------------------------------
G18、如图所示为一款婴幼儿耳测温度计，它有一个声光警报装置，当测得温度高于37。5度时，就会发出嘟嘟声闪烁。这个温度报警系统的控制方式属于
A、手动控制、开环控制 B、自动控制、开环控制
C、自动控制、闭环控制 D、手动控制、闭环控制
【考 点】
1、控制的手段（Ⅰ）
2、开环控制系统的基本组成和工作过程（Ⅱ）
【知识点】
1、从控制过程中人工干预的情形来分，控制有人工控制和自动控制：
人工控制：控制的过程是在人直接干预和全程干预下进行的（又称手动控制）。
自动控制：指控制的过程是在无人直接参与的情况下。
2、控制系统的输出量不对系统的控制产生任何影响，这种控制系统称为开环控制系统。
3、典型的开环控制系统：走道路灯的声光控制系统、红绿灯的定时控制、学校铃声定时控制、火灾自动报警系统、公园的音乐喷泉自动控制系统等。
【解题思路】
1、开闭环控制系统的判断依据：
A、闭环控制系统必定存在检测装置，这个检测装置检测的是被控量的变化，如果没有检测装置则是开环控制系统。
B、如果控制系统是被控量是一个“可持续变化的量”，同时系统控制的最经终目的是将该量控制到某个设定的值则是闭环；反之，如果控制系统控制的是几种“状态”，那么可以判断是一个开环控制系统。
C、对于闭环控制系统，系统的输出量会对控制过程产生影响的控制系统；
【巩固练习】
1、下列控制系统中，属于开环控制系统的是（ ）。
A、智能电冰箱的温度控制
B、计算机的CPU上的风扇的转速控制
C、现代化农业温室的温度控制
D、红绿灯定时控制系统
2、下列不属于开环控制系统的是（ ）
A自动门 B 自动声控灯 C自动烘手机 D电饭锅温控系统
3．在我们的日常生活中，有很多人工控制和自动控制现象，下列选项中全过程都是人工控制的是：（ ）
①摇动辘轳提取井水②电梯的上下运行控制③农用灌溉抽水机抽水的控制④用气筒给自行车轮胎充气⑤驾驶汽车⑥普通自来水龙头
A．①②④ B．②③⑤ C．①④⑤⑥ D．③④⑤
4．普通家用自行车的刹车控制是属于：（ ）
A．机械控制 B．气动控制 C．液压控制 D．电子控制
5．我们学校的电铃自动控制系统是属于哪种控制系统？被控对象是什么？（ ）
A．开环、电铃 B．闭环、电铃
C．开环、铃声 D．闭环、铃声
6．如图所示是一个自动控制水龙头，当人手靠近时水流出，手拿开时水停止流出，出水时间超过1分钟就会自动关水。该水龙头控制系统属于：（ ）
A．开环控制 B．闭环控制
C．人工与自动相结合 D．水龙头的开启是开环控制，关闭是闭环控制
7、小明发现学校路灯有时由于没有及时关闭而浪费用电，为此他设计了一个控制方案，能够在天亮时关闭，天暗后打开。该控制系统应该属于
A、自动控制的闭环控制系统 B、自动控制的开环控制系统
C、手动控制的闭环控制系统 D、手动控制的开环控制系统
8、如图所示为一款双缸洗衣机。洗衣时，将定时器旋钮旋转到设定时间位置，洗衣机在定时器控制下开始工作，直到定时器回到零位，洗衣机才停止工作。该过程的控制属于
A.手动控制、开环控制
B.自动控制、开环控制
C.自动控制、闭环控制
D.手动控制、闭环控制
-------------------------------------------------------------------------------
G19、如图所示是上海世博会“智能化垃圾气力输送系统”中的垃圾桶，桶内装有容量传感器，当垃圾达到桶容积的80%时，该信息传输到垃圾处理控制中心，中心启动千米外的抽风机开始抽气，将垃圾吸住“垃圾收集站”。关于这个控制系统，下列说明正确的是
A、执行器是容量传感器 B、控制器是抽风机
C、被控对象是桶内垃圾 D、设定值是实际吸出的垃圾量
【考 点】
1、开环控制系统的基本组成和工作过程（Ⅱ）
2、闭环控制系统的基本组成和工作过程（Ⅱ）
【知识点】
1、开环控制的框图
2、闭环控制系统的方框图
是系统的给定量；
即控制系统所要控制的量，也是控制系统的输出信号；
即控制系统中所要求控制的装置或生产过程；
即直接对被控对象进行控制的装置或元件；
即执行器的输出信号；
即对输入信号进行处理并发出控制命令的装置或元件；
【解题思路】
在一个开闭环控制系统中，控制对象的确定很重要。以投篮过程为例，把投篮过程看成是一个系统，篮球是这个控制过程的控制对象，而篮球是由手直接控制的，那么手就是执行器，而手则是由大脑控制的，那么大脑就是控制器；一般在确定控制对象后，由后往前推导，依次分别确定执行器与控制器，而很多的案例只要与它进行对照即可推导出控制对象等。
【巩固练习】
1．观察下图，图中的人起到控制过程中什么的作用（ ）
A、传感器 　　　 　B、控制器
C、执行器 　　　　 D、被控对象
2．比较闭环控制系统和开环控制系统，下列说法错误的是
A．开环控制系统的控制精度相对较低 B．开环控制系统无反馈环节
C．闭环控制系统的抗干扰能力强 D．闭环控制系统和开环控制系统都有比较器
3．如图所示是加热炉的温度自动控制系统示意图，下列分析不正确的是
A．给定量是设定的温度
B．执行器是热电偶
C．被控制对象是加热炉
D．被控量是加热炉内的实际温度
4、如图所示为自动火炮控制系统示意图。当雷达检测到飞机后发出信号给跟踪系统，跟踪系统操纵火炮，调整火炮角度，该系统中被控对象是
A．火炮 B．跟踪系统 C．雷达 D．飞机
5、汽车安全气囊控制系统的工用过程是：传感器检测到汽车碰撞信号，经诊断模块判定和处理后，触发气体发生器给气囊充气。该控制系统的被控对象是：（ ）
A．被气囊保护的人 B．气囊 C．诊断模块 D．气体发生器
6、我们把银行、宾馆的自动门说成是开环控制，其原因是：（ ）
A．它的主要设置是检测到人员以后会打开，才叫做“开”环控制；
B．打开动作后的控制过程不再需要检测装置来参与控制过程；
C．功能单一的控制系统叫开环控制； D．价格便宜的控制系统叫开环控制。
7、家里的衣服晾在阳台外面常常会被雨淋湿，周杰同学发现这一问题后尝试设计一种新型晾衣架。这种晾衣架在下雨时能自动将衣服收至雨蓬下，保证衣服不被雨淋湿。该控制系统要达到的目标是：（ ）
A．下雨时雨蓬会自动收起 B．能自动收衣服
C．能预测天是否会下雨 D．下雨时晾衣架能自动将衣服收至雨蓬下
8、（接上题）该系统的控制对象是：（ ）
A．雨蓬 B.晾衣架 C.衣服 D.天气
9、（接上题）该控制系统中，给控制电路输入信号的元件应是：( )
A．湿度传感器 B．光敏传感器
C．温度传感器 D.红外线传感器
10、如图所示为高速公路汽车速度监测系统，测速雷达测量车速，经控制器判断后，控制摄像头将超速车辆的图像信息记录下来，作为违章处罚的证据，该速度监测系统中的被控对象是：
A、汽车 B、测速雷达 C、摄像头 D、速度显示器
-------------------------------------------------------------------------------
G20、下列医疗诊断方法中不属于黑箱方法的是
【考 点】
1、功能模拟方法和黑箱方法（I）
【知识点】
1、以功能和行为的相似性为基础，用“模型”模拟“原型”的功能和行为的方法，就是功能模拟法。
2、黑箱方法：把要研究的系统作为黑箱，通过对系统的输入与输出关系的研究，进而推断出系统内部结构及其功能的方法。
【巩固练习】
如图所示为中科院研发的一款智能机器人，能模仿人唱歌、跳舞等。这种用机器人模仿人的功能和行为的方法属于
A.黑箱方法
B.移植方法
C.虚拟方法
D.功能模拟方法
2、如图所示的减速器是常用的机械部件。工程师为了判断其内部故障，通常转动输入轴，根据发出的声音来判断故障。该诊断方法属于：
A、黑箱方法 B、功能模拟法
C、干扰法 D、虚拟试验法
3、“黑箱“的方法主要是研究系统的( )
A．输入和输出的关系 B．内部和外部的关系
C．结构与功能的关系 D．要素与整体的关系
4、使用者虽然不一定懂得电视机内部的构造和机理，却知道按哪个开关打开它，调整哪些开关可以得到清晰稳定的画面效果，判断什么情况下大概出了什么故障等等。这是（ ）方法的一种具体应用。
　 A.功能模拟法 B.箱方法　　　　C.反馈方法 D.控制方法
5、干扰对控制系统的影响是（ ）
A.使控制系统的输出量发生变化 B.使控制系统的输入量发生变化
C.使控制系统的控制量发生变化 D.使控制系统的输出量和输入量同时发生变化
6．下列选项中不属于黑箱方法的是：（ ）
A．国际象棋中的人机对弈 B．用万用表去测试一段电路是否断路
C．通过拍打西瓜表面来判断西瓜成熟情况 D．中医看病的“望闻问切”
划线
刨削
锯割
划线
钻孔
划线
锯割
刨削
划线
钻孔
钻孔
划线
刨削
划线
锯割
钻孔
划线
锯割
划线
刨削
加热锻打成形
热处理
制 齿
安装木手柄
A．
加热锻打成形
制 齿
安装木手柄
热处理
热处理
制 齿
安装木手柄
B．
C．
D．
热处理
加热锻打成形
安装木手柄
制 齿
加热锻打成形
____________
输入量
执行器
（苍南县求知中学）2011年3月通用技术高考题型专题复习材料D- 1 /12
