通用技术高考题型复习（E）
-------------------------------------------------------------------------------

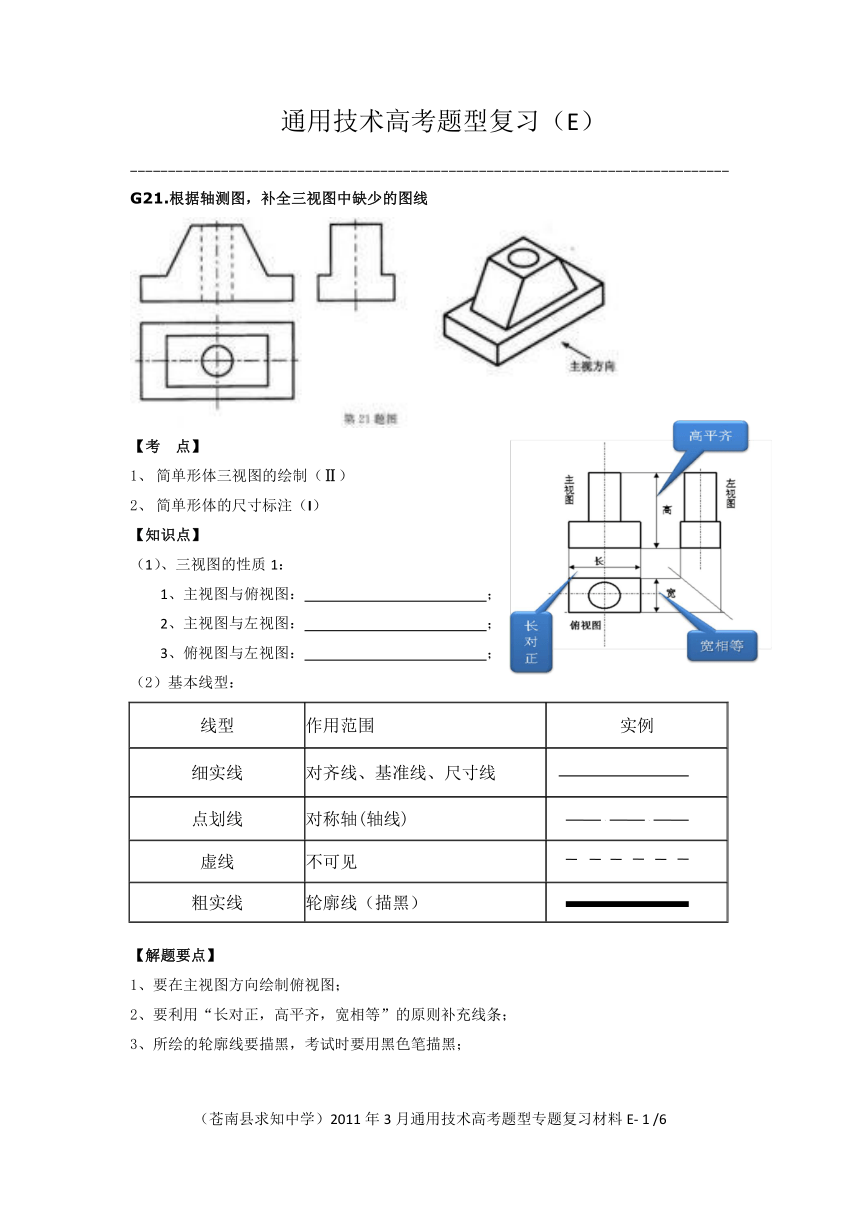

G21.根据轴测图，补全三视图中缺少的图线
【考 点】
简单形体三视图的绘制（Ⅱ）
简单形体的尺寸标注（I）
【知识点】
（1）、三视图的性质1：
1、主视图与俯视图： ；
2、主视图与左视图： ；
3、俯视图与左视图： ；
（2）基本线型：
线型 作用范围 实例
细实线 对齐线、基准线、尺寸线
点划线 对称轴(轴线)
虚线 不可见
粗实线 轮廓线（描黑）
【解题要点】
1、要在主视图方向绘制俯视图；
2、要利用“长对正，高平齐，宽相等”的原则补充线条；
3、所绘的轮廓线要描黑，考试时要用黑色笔描黑；
【巩固练习】
1、 请规范绘制以下立体图的三视图：
2、参考轴测图补足其它三视图：

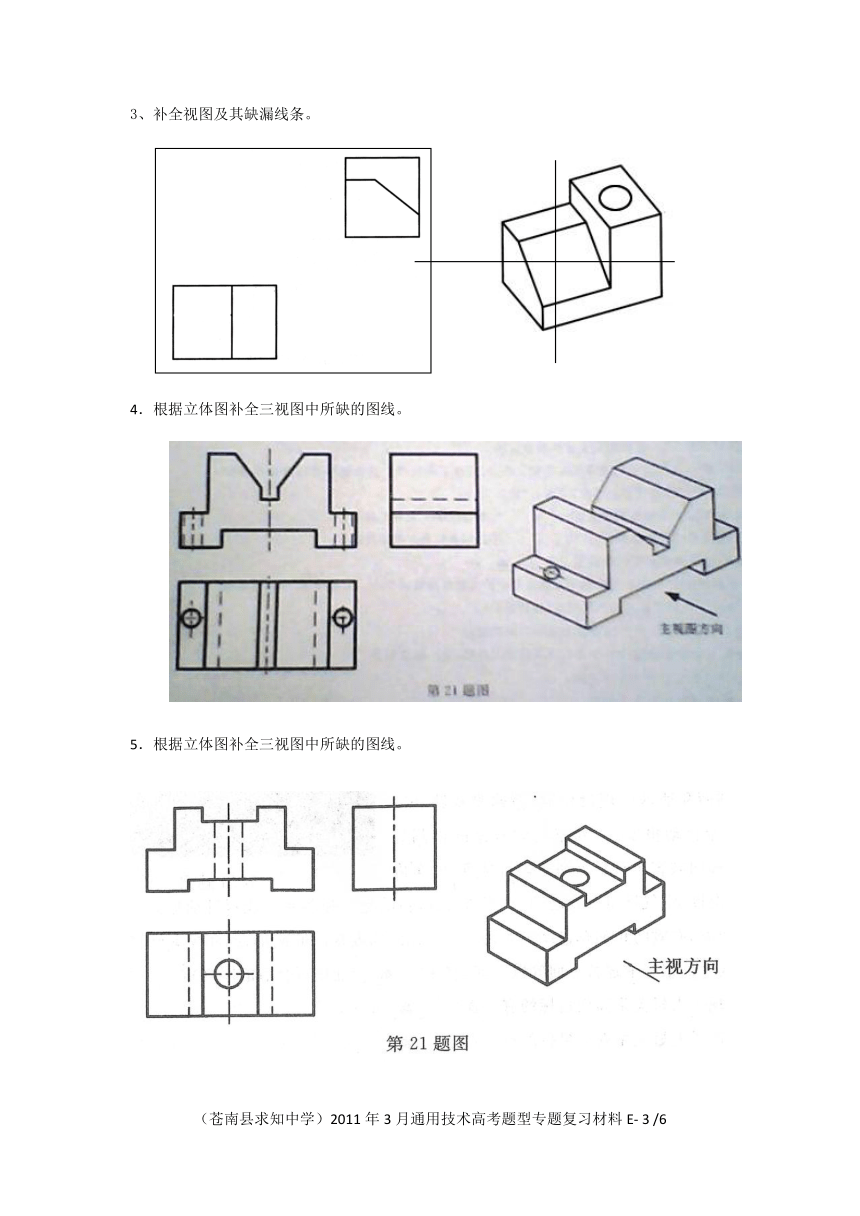

3、补全视图及其缺漏线条。
4．根据立体图补全三视图中所缺的图线。
5．根据立体图补全三视图中所缺的图线。
21. 根据立体图补全三视图中所缺的图线。
-------------------------------------------------------------------------------
G22.李明发现椅子的榫接处松动，于是设计了如图所示的连接片，用以加固椅子的连接。现用60×60的方形钢板加工该连接片，需要以下环节：①划线；②锯割；③钻孔；④锉削。请分析连接片的加工工艺，回答以下问题。
（1）补充完整加工流程（在“__▲__”处填写加工环节的序号）：__▲__→③→__▲__→__▲__。
（2）加工图中R6的圆弧，合理的方法是：__▲__。（从①锯割；②钻孔；③锉削中选择一种，在“　　　”处填写相应的序号。）
（3）钻孔时用到的工具有：_▲__、__▲_。（从①钢锯②锉刀③钻头④丝锥⑤手钳中选出二种，在“__▲__”处填写相应的序号。）
【考 点】
常用工具设备及常见材料的简易加工方法（Ⅱ）
加工工艺的选择与操作（Ⅱ）
【解题要点】
（1）要根据具体零件的形状选择对应的加工工艺，注意工艺之间的时序。
（2）手锯只能按直线锯割，否则锯条会断裂；
（3）攻丝及套丝前一般要倒角；而攻丝及套丝后的倒角是倒零件的边缘角；
【巩固练习】
1、技术操作题 吕辉准备用圆钢制作加工一个简易小铁锤的锤头，如图所示，锤头需要达到的加工要求为：高50mm、两端表面光洁、垂直度高等。
（1）请用方框图表示出铁锤锤头的加工流程。（4分）
（2）这一加工过程需要用到哪些工具（说出四种）？（4分）
2、三角架在生活中随处可见，现要将一根长度为100cm，宽度为5cm的等边角钢制作成一只如图所示的三角架，三钢条之间用螺栓连接，请分析该加工过程，并回答如下问题：
在本题中，以下是属于钻孔前划线工具的是____________(填序号)。
①钢直尺 ②划规 ③水平尺 ④卷尺 ⑤样冲 ⑥划针
为了防止在钻孔时钻头打滑，我们一般要使用___________工序。
请你补充以下加工三角钢的加工流程：
3、如果要将一段圆钢用手工加工如图所示的螺帽，需要以下环节：①划线；②锯割；③钻孔；④锉削；⑤攻丝；⑥倒角；⑦冲眼。请分析连接片的加工工艺，回答以下问题。
（1）补充完整加工流程（在“__▲__”处填写加工环节的序号）：
①→____→____→①→____→____→____→④。
（2）要加工螺帽成如图的六角螺帽，用到的工具有____。
（从①钢锯②锉刀③钻头④中选出1种，在“__▲__”处填写相应的序号。）
4、如图所示的零件，在圆钢上加工方头和孔时需要以下环节：
①划线；②锉削；③钻孔；④锯割。
请分析方头和孔的加工工艺，回答以下问题。
（1）补充完整加工流程（在“ ▲ ”处填写序号）
划线→ ▲ → ▲ → ▲ → ▲ 。
（2）加工过程中需要用到的工具（任选三种工具，在“ ▲ ”处填写工具名称）： ▲ 、 ▲ 、 ▲ 。
5．周艳同学准备用木材制作一个简易小书架（如图所示），该书架有两个支撑托架和一块搁板组成，周艳设计的制作流程如下：
请补充漏写的环节，在有“▲”处添上相应的内容。
第23题图
第18题图
（苍南县求知中学）2011年3月通用技术高考题型专题复习材料E- 2 /6
