通用技术高考题型复习(F)
-------------------------------------------------------------------------------
G23.北京将要试运行的“立体快巴”(如图所示)有望减少交通拥堵。这种“立体快巴”上层搭载乘客,底层供小汽车通行。“立体快巴”的设计有以下特点:
①融合了公交、轻轨、地铁的主要功能;
②提高道路利用率,减少交通拥堵;
③综合成本仅是地铁的10%左右;
④使用电能和太阳能两种能源;
⑤能挂多节车厢,载客量大;
⑥底层装有照明灯,小汽车在里面行驶,不会影响汽车视线;
⑦车体采用新型环保材料;
⑧设置雷达扫描系统,当小汽车在行驶中接近快巴内壁时,声和光同时报警。请根据上述特点回答以下问题(在“__▲__”处填写合适的序号):
(1)以实现人机关系高效目标的有_▲__、__▲__;
(2)以实现人机关系安全目标的有__▲___、__▲__;
(3)体现设计的可持续发展原则的有__▲__ 、__▲__。
【考 点】
人机关系要实现的目标(Ⅱ);
设计的一般原则(Ⅱ);
【巩固练习】
1、针对娱乐场所市场强烈需求,iSonic公司将专为第五代iPod发售一款眼镜式的显示器,其搭载了分辨率为320×240像素的专利液晶显示面板,能够让使用者感觉在前方2米处投影出27英寸大小的画面。该产品有着先进的人机学理念,符合年青人群的明快设计,戴着非常舒适。带有立体声耳机,底座接口同iPod连接,但无法与其他品牌的MP4连接。
阅读上面案例,其中包含许多我们学过的原理,请按人机关系要实现的目标和设计的一般原则对该产品进行评价(列出三条)。

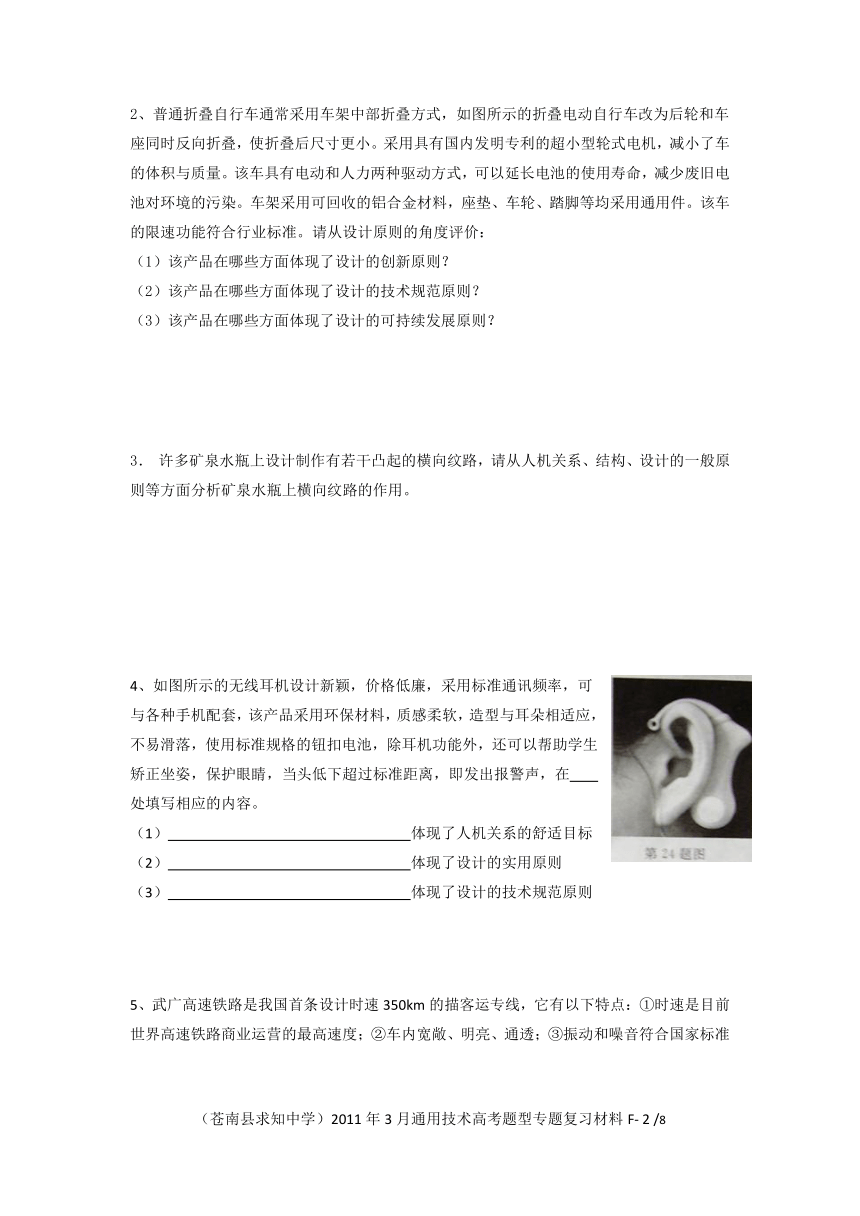

2、普通折叠自行车通常采用车架中部折叠方式,如图所示的折叠电动自行车改为后轮 ( http: / / www. / uploads / 200903 / 1237165183JIIjiqD9.jpg" \o "点击查看原图" \t "_blank )和车座同时反向折叠,使折叠后尺寸更小。采用具有国内发明专利的超小型轮式电机,减小了车的体积与质量。该车具有电动和人力两种驱动方式,可以延长电池的使用寿命,减少废旧电池对环境的污染。车架采用可回收的铝合金材料,座垫、车轮、踏脚等均采用通用件。该车的限速功能符合行业标准。请从设计原则的角度评价: ( http: / / www. / uploads / 200903 / 1237164744rm7Las3R.jpg" \o "点击查看原图" \t "_blank )
(1)该产品在哪些方面体现了设计的创新原则? ( http: / / www. / uploads / 200903 / 1237164688PUn7dqlO.jpg" \o "点击查看原图" \t "_blank )
(2)该产品在哪些方面体现了设计的技术规范原则?
(3)该产品在哪些方面体现了设计的可持续发展原则?
3. 许多矿泉水瓶上设计制作有若干凸起的横向纹路,请从人机关系、结构、设计的一般原则等方面分析矿泉水瓶上横向纹路的作用。
4、如图所示的无线耳机设计新颖,价格低廉,采用标准通讯频率,可与各种手机配套,该产品采用环保材料,质感柔软,造型与耳朵相适应,不易滑落,使用标准规格的钮扣电池,除耳机功能外,还可以帮助学生矫正坐姿,保护眼睛,当头低下超过标准距离,即发出报警声,在 处填写相应的内容。
(1) 体现了人机关系的舒适目标
(2) 体现了设计的实用原则
(3) 体现了设计的技术规范原则
5、武广高速铁路是我国首条设计时速350km的描客运专线,它有以下特点:①时速是目前世界高速铁路商业运营的最高速度;②车内宽敞、明亮、通透;③振动和噪音符合国家标准要求;④在路基面和地基中埋设仪器,精确测量路基变形,并能自动报警;⑤列车上装有速度检测装置,能够向旅客实时显示列车运行速度;⑤车内温度、湿度、空气质量可自动调节,座椅可旋转;⑦运行控制系统能保证前后列车有必要的安全距离,有效防止列车追尾事故;⑧超大载客量,发车时间间隔短,年旅客输送量可达数亿人次。请根据上述特点回答以下问题(在“ ▲ ”处填写合适的序号) :
(1)实现了人机关系高效目标的有 ▲ 、 ▲ ;
(2)实现了人机关系安全目标的有 ▲ 、 ▲ ;
(3)实现了人机关系舒适目标的有 ▲ 、 ▲ 。
-------------------------------------------------------------------------------

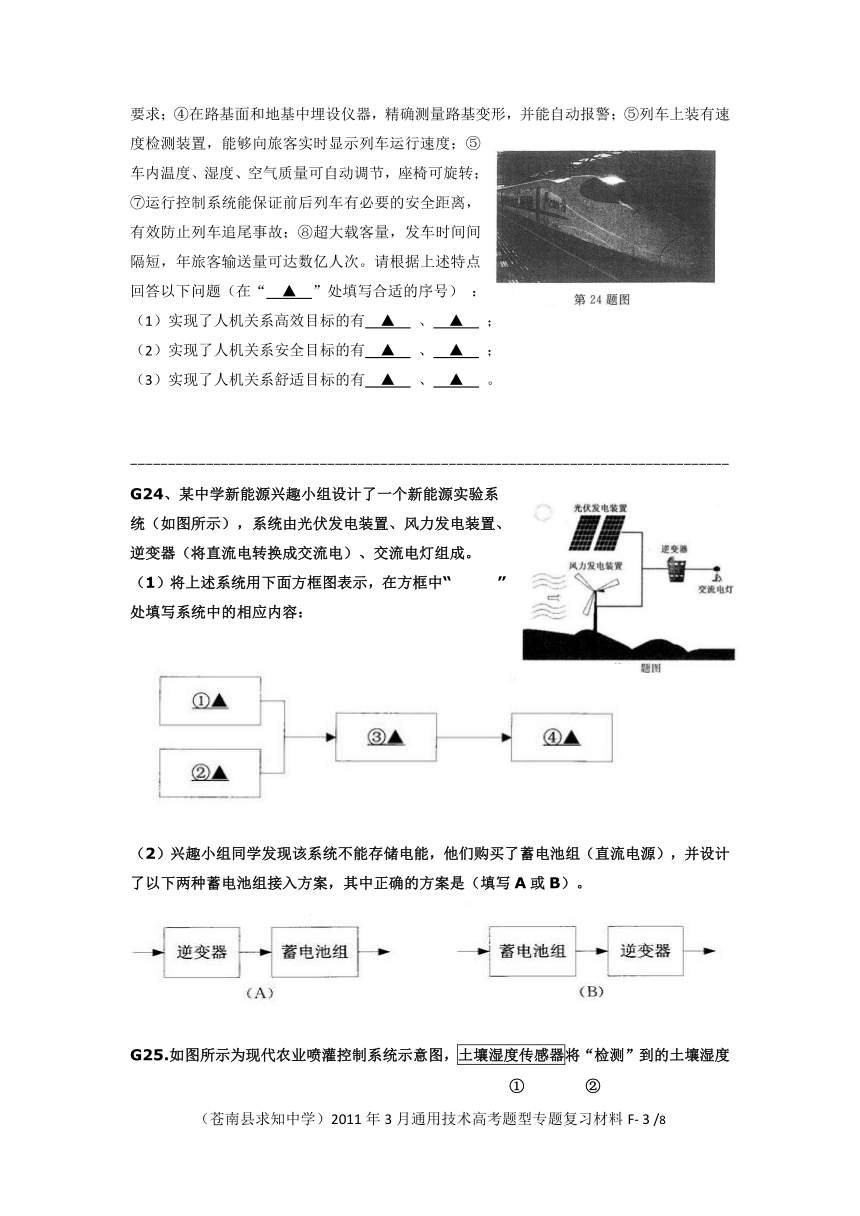

G24、某中学新能源兴趣小组设计了一个新能源实验系统(如图所示),系统由光伏发电装置、风力发电装置、逆变器(将直流电转换成交流电)、交流电灯组成。
(1)将上述系统用下面方框图表示,在方框中“   ”处填写系统中的相应内容:
(2)兴趣小组同学发现该系统不能存储电能,他们购买了蓄电池组(直流电源),并设计了以下两种蓄电池组接入方案,其中正确的方案是(填写A或B)。

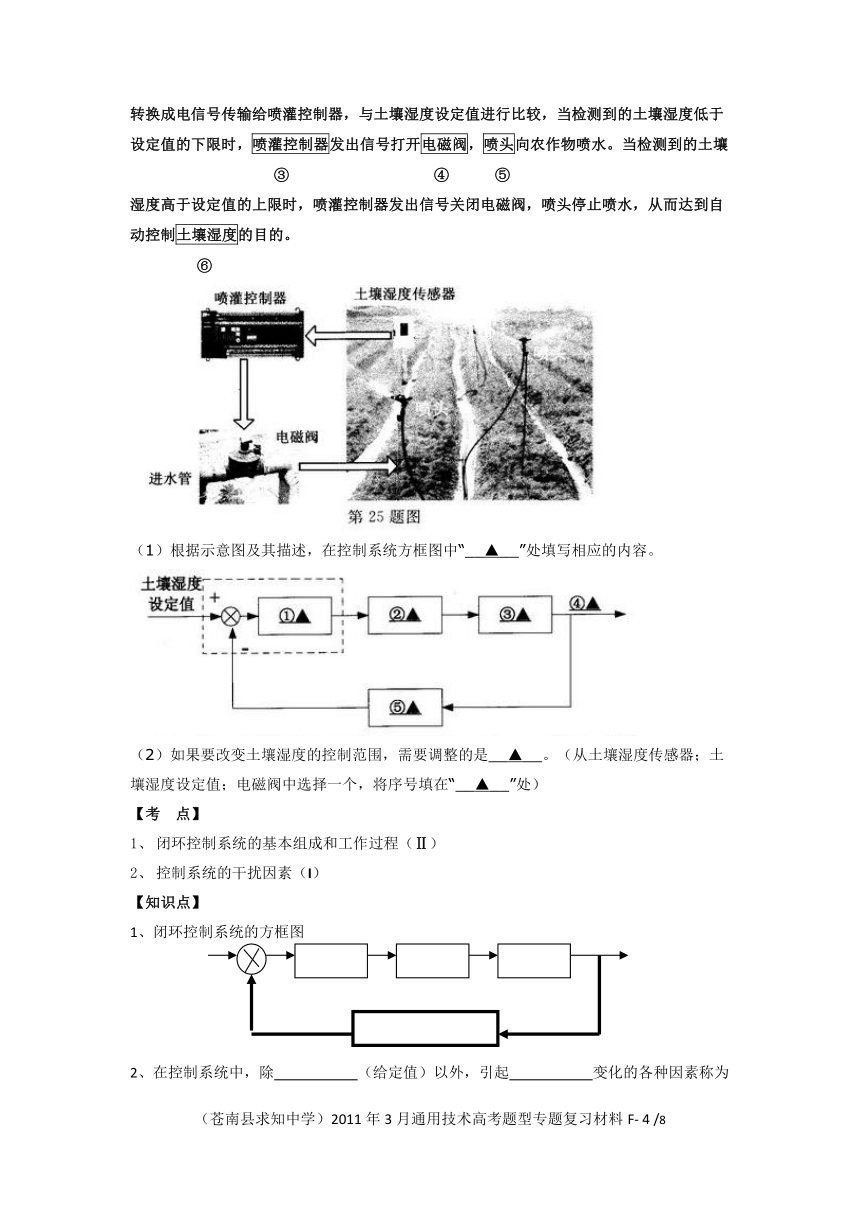

G25.如图所示为现代农业喷灌控制系统示意图,土壤湿度传感器将“检测”到的土壤湿度
① ②
转换成电信号传输给喷灌控制器,与土壤湿度设定值进行比较,当检测到的土壤湿度低于设定值的下限时,喷灌控制器发出信号打开电磁阀,喷头向农作物喷水。当检测到的土壤
③ ④ ⑤
湿度高于设定值的上限时,喷灌控制器发出信号关闭电磁阀,喷头停止喷水,从而达到自动控制土壤湿度的目的。

(1)根据示意图及其描述,在控制系统方框图中“__▲__”处填写相应的内容。
(2)如果要改变土壤湿度的控制范围,需要调整的是__▲__。(从土壤湿度传感器;土壤湿度设定值;电磁阀中选择一个,将序号填在“__▲__”处)
【考 点】
闭环控制系统的基本组成和工作过程(Ⅱ)
控制系统的干扰因素(I)
【知识点】
1、闭环控制系统的方框图
2、在控制系统中,除 (给定值)以外,引起 变化的各种因素称为干扰因素。
3、在控制系统中,将输出量通过适当的检测装置返回到输入端并与 进行比较的过程,就是 。
【解题思路】
能画出闭环控制系统的逻辑方框图,并能理其中每个逻辑装置的意义;
以下关于闭环控制系统物理装置的填充答题技巧:
检测装置:具有“检测”、“监控”、“监视”功能的装置,如材料中的①;
输入量:“设定(或给定)”+整个控制系统所要控制的量,如材料中的⑥;
输出量:“实际”+整个控制系统所要控制的量,如材料中的⑥;
在控制系统的工作原理材料中,一般会提到三个装置,其中的关系关系为:A装置控制B,而B装置控制C,控制方式如:A→B→C,那么,我们可以判断:
控制器:A,如材料中的③ ;
执行器:B,如材料中的④;
被控制对象:C,如材料中的⑤;
【巩固练习】
1.为了保证奥运期间北京的交通顺畅有序,北京启用了一种智能化的地感线圈,通过它能够感应车流量的多少,使红绿灯指挥更加智能化。
在交通路口,如果地感线圈感应的通过车辆超过100辆,或者车辆排队长度超过80米,就说明进入流量饱和状态了,这时,控制端就会自动给路口的信号机发出指令,加长绿灯的放行时间。反之,缩短绿灯时间,从而保证路口的通行效率。
请回答下列问题:
(1)此红绿灯控制系统是 ▲ (填开环或闭环)控制系统。
(2)请补充完整该红绿灯控制系统的方框图。如果是开环控制系统,则检测装置和比较器不存在,⑥不填。
2、如下图,是一种多功能充气机的工作原理图,即可以给充高压(给汽车轮胎充气),也可以充低压(给排球篮球等充气)试回答以下问题:
该控制系统是开环控制还是闭环控制?
该控制系统中的控制量和输出量分别是什么?
(3)画出控制系统的方框图。(6分)
3、下面两图分别是瓦特蒸汽机的工作原理图和蒸汽供给控制原理图。如右下图所示,套筒与阀门连在一起,当蒸汽机的转速较高时,飞球离心力增大,套筒向上移动,阀门通孔截面积减少,蒸汽流速降低,蒸汽机汽缸内压力减少使其转速下降。(8分)
(1) 蒸汽机的转速控制系统属于 (选填开环或闭环)控制系统。
(2) 请补充完整蒸汽机转速自动控制系统方框图。
4、如图所示为高层楼房自动稳压供水控制系统原理图,其工作原理是:当用户用水量变化时,管道中的水压发生变化,检测装置把检测到的水压信号反馈给控制器,与设定水压进行比较,控制器根据偏差值控制电机及水泵的转速,调节供水量,保持管道中的水压稳定。
根据示意图及其描述,在控制系统方
(1)框图中“ ▲ ”处填写与自动稳压供水控制系统 原理图中相对应的内容。
(2)请为该系统的检测装置选择一个合适的传感器(从水温传感器、水压传感器、水位传感器中选择一个,填在“ ▲ ”处) ▲ 。
5、如图所示为磁悬浮地球仪及控制系统原理图,控制器发出的交流电信号,通过电感线圈产生交变磁场,使地球仪产生感生电流,由于线圈产生的磁场和地球感生电流的磁场是相
斥的,从而产生电磁悬浮力,将地球仪悬浮起来。位置传感器检测地球仪位置,并将检测到的信号发送给控制器与设定信号进行比较,控制器根据比较偏差值调整交流电信号。
(1)根据控制系统原理图及其描述,在控制系统方框图中 处填写与磁悬浮地球仪控制系统原理图中相对应的内容。
(2)地面振动、风力等都会引起地球仪位置发生变化,这些因素在控制系统中称为 。
输入量
(①)
控制器
(②)
被控对象
(④)
输出量
(⑤)
执行器
(③)
检测装置(⑥)
比较器
+
-
