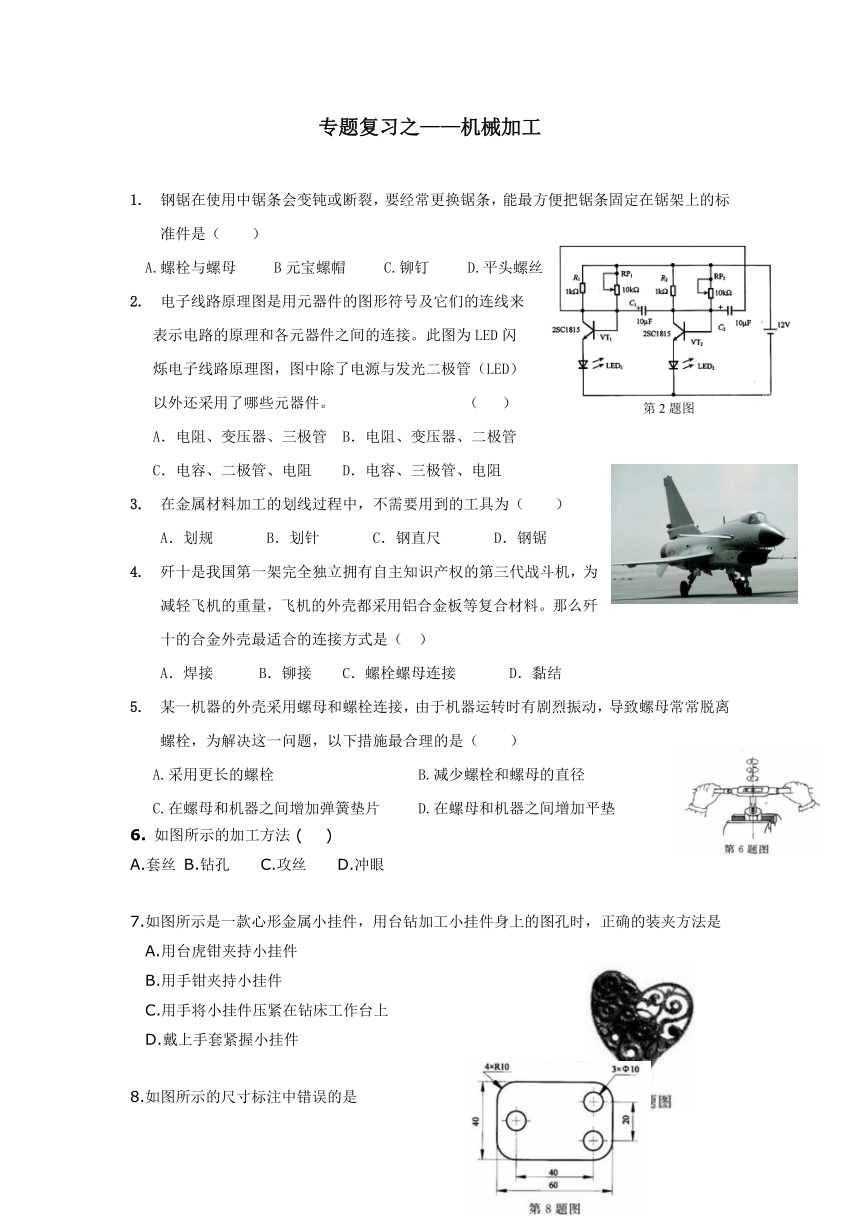

专题复习之——机械加工
钢锯在使用中锯条会变钝或断裂，要经常更换锯条，能最方便把锯条固定在锯架上的标准件是（ ）
A.螺栓与螺母 B元宝螺帽 C.铆钉 D.平头螺丝
电子线路原理图是用元器件的图形符号及它们的连线来
表示电路的原理和各元器件之间的连接。此图为LED闪
烁电子线路原理图，图中除了电源与发光二极管（LED）
以外还采用了哪些元器件。 （ ）
A．电阻、变压器、三极管 B．电阻、变压器、二极管
C．电容、二极管、电阻 D．电容、三极管、电阻
在金属材料加工的划线过程中，不需要用到的工具为（ ）
A．划规 B．划针 C．钢直尺 D．钢锯
歼十是我国第一架完全独立拥有自主知识产权的第三代战斗机，为减轻飞机的重量，飞机的外壳都采用铝合金板等复合材料。那么歼十的合金外壳最适合的连接方式是（ ）
A．焊接 B．铆接 C．螺栓螺母连接 D．黏结
某一机器的外壳采用螺母和螺栓连接，由于机器运转时有剧烈振动，导致螺母常常脱离螺栓，为解决这一问题，以下措施最合理的是（ ）
A.采用更长的螺栓 B.减少螺栓和螺母的直径
C.在螺母和机器之间增加弹簧垫片 D.在螺母和机器之间增加平垫
6. 如图所示的加工方法 ( )
A.套丝 B.钻孔 C.攻丝 D.冲眼
7.如图所示是一款心形金属小挂件，用台钻加工小挂件身上的图孔时，正确的装夹方法是
A.用台虎钳夹持小挂件
B.用手钳夹持小挂件
C.用手将小挂件压紧在钻床工作台上
D.戴上手套紧握小挂件
8.如图所示的尺寸标注中错误的是
A.20的标注
B.60的标注
C.4×R10的标注
D.3×Φ10的标注
9.如图所示为某零件的轴测图，其正确的主视图是
某设计师设计出一图纸后，并标注其比例是10：1，某边长的实际长度是200mm，他需要在图形中标注此边长，应标注为（ ）
A．20 B．200 C．2000 D．200cm
11.根据轴测图，补全三视图中缺少的图线
12.李明发现椅子的榫接处松动，于是设计了如图所示的连接片，用以加固椅子的连接。现用60×60的方形钢板加工该连接片，需要以下环节：①划线；②锯割；③钻孔；④锉削。请分析连接片的加工工艺，回答以下问题。
（1）补充完整加工流程（在“ ”处填写加工环节的序号）： →③→ → 。
（2）加工图中R6的圆弧，合理的方法是： 。（从①锯割；②钻孔；③锉削中选择一种，在“　　　”处填写相应的序号。）
（3）钻孔时用到的工具有： _、 。（从①钢锯②锉刀③钻头④丝锥⑤手钳中选出二种，在“ _”处填写相应的序号。）
第2题图
