2011.1嘉兴期末卷分析(试卷与讲评)(课件版)

资源简介

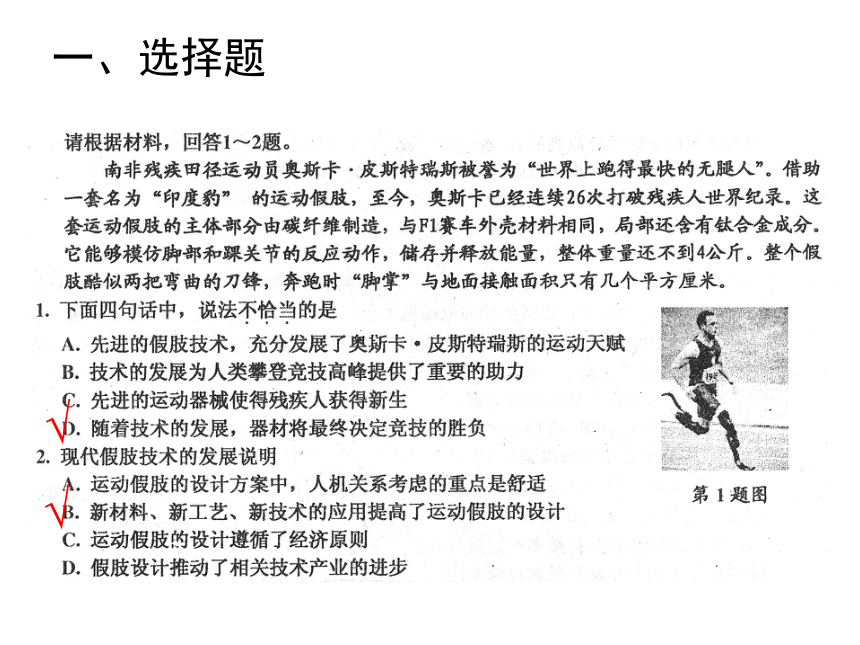

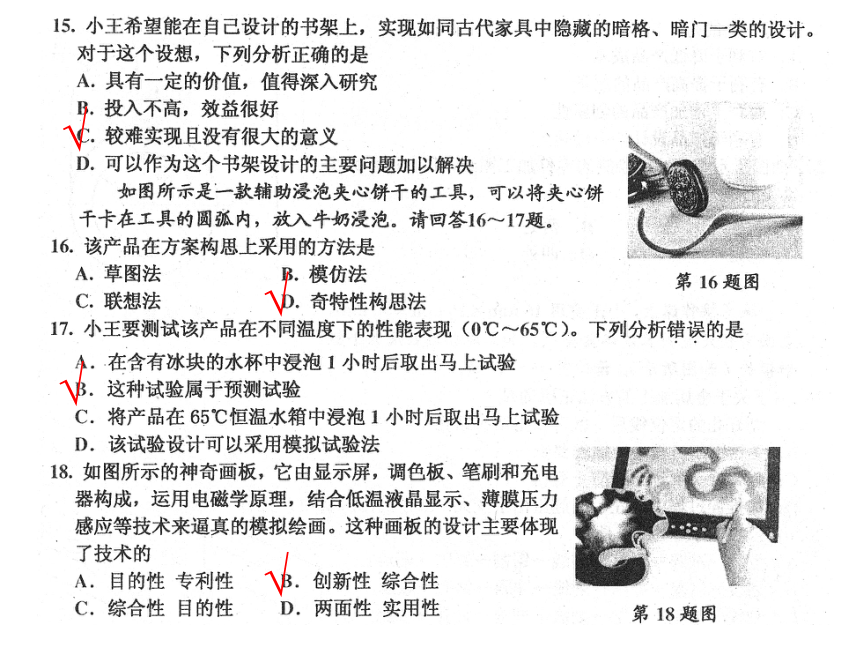

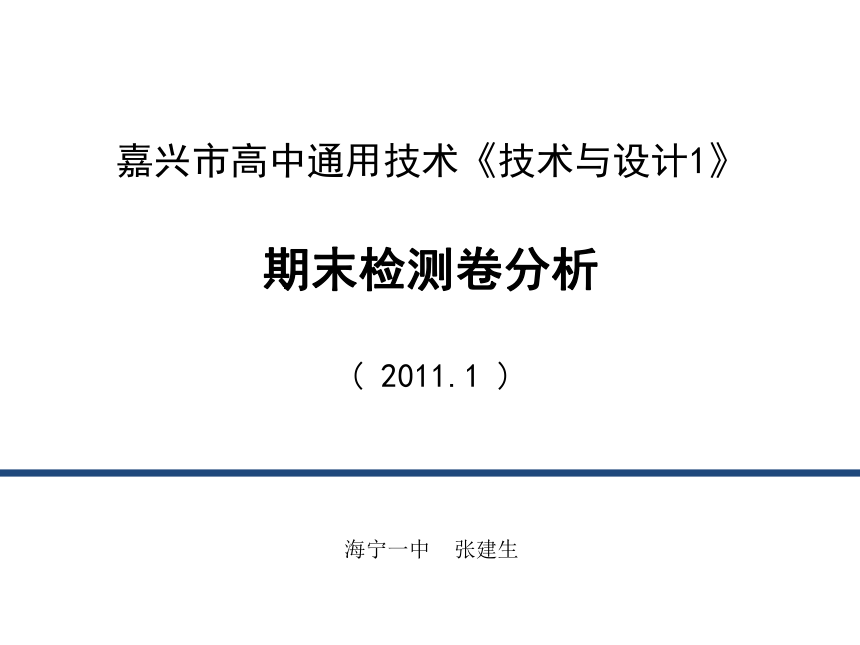

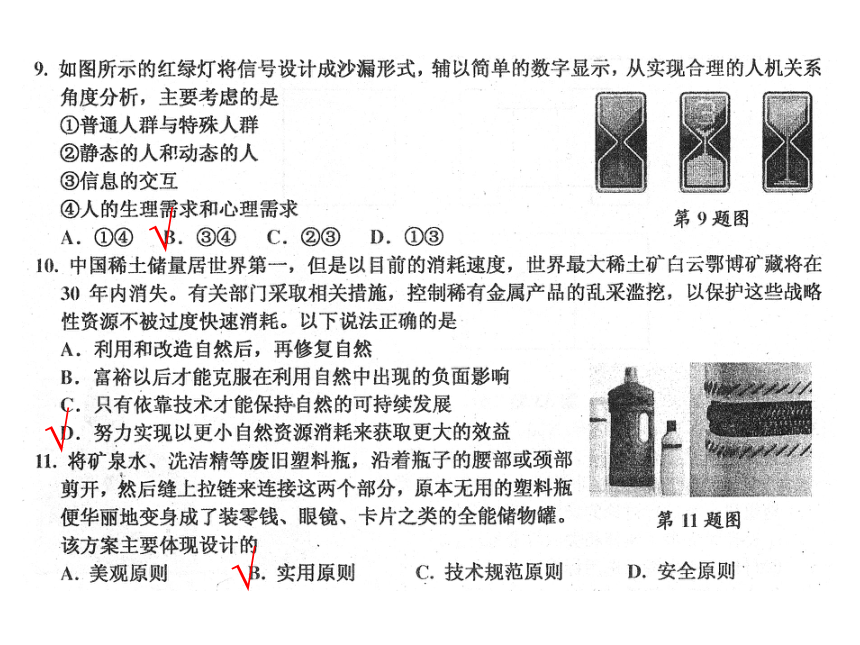

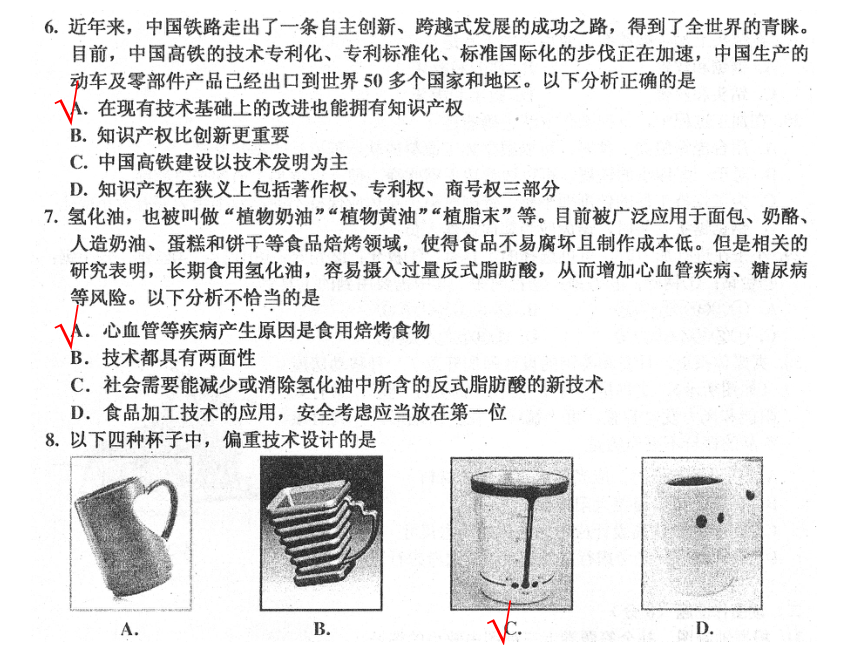

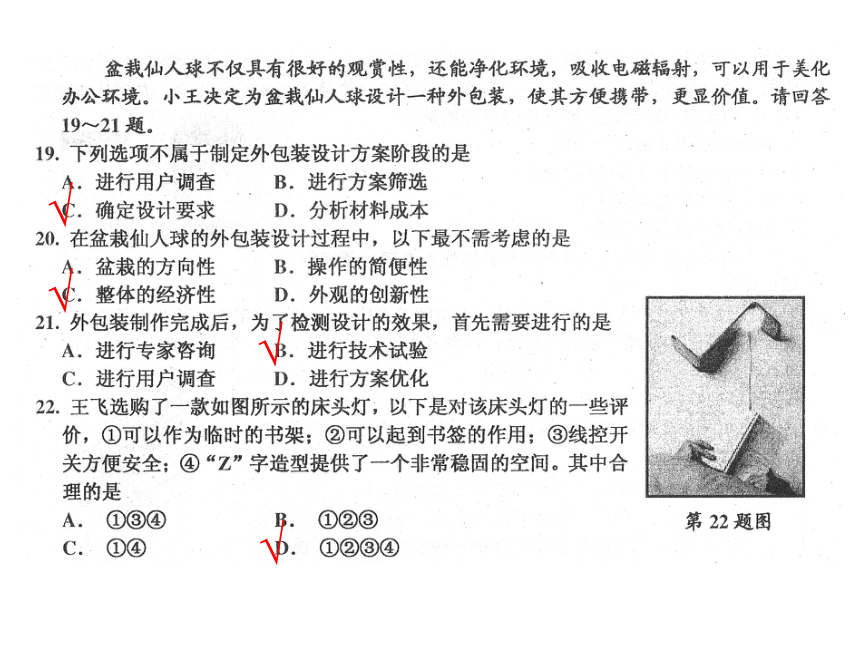

课件26张PPT。新春快乐 热爱通用技术的同学们!愿你们年年圆满如意,月月事事顺心,日日喜悦无忧,时时高兴欢喜,刻刻充满朝气,祝福你们!嘉兴市高中通用技术《技术与设计1》 期末检测卷分析 ( 2011.1 )海宁一中 张建生一、选择题√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√二、读图作图题二、读图作图题请根据零件的轴测图,补全三视图中缺少的图线。三、分析题③②① ⑥⑦③ ⑤④传动皮带学生答题剖析: 图示为儿童秋千,深受小孩子的喜爱,但为了保证安全,在投入使用前要进行技术试验。
(1)现在需要测试秋千在摆动过程中的承重能力,要求秋千能承载60kg的重量。请你设计一个简易试验方案,在虚线框内用示意图表示,并完成下列试验报告。
试验名称:秋千摆动过程中的承重能力试验
试验目的:
试验准备:待测秋千架一个,10kg铁砣若干,坚固绳索若干。
试验过程:
(2)上述试验方法属于 试验法。
(3)为了进一步加强秋千架的稳固性,请你提出改进措施,并在右图内画出和加以文字说明。测试秋千摆动过程中的承重能力1.在秋千上挂10kg的铁砣6个,观察秋千架会不会倒塌。
2.在以上基础上,轻微晃动秋千,观察整个秋千的稳固情况。
3.逐步增加秋千的晃动角度,依次观察秋千的稳固情况。强化四、技术应用题写出的特色特色一:可自由调节面板角度 特色二:采用铝合金方管材料,压簧式铰连接,使得调节、折叠更方便。 学生答题剖析: 小方发现家里的空调和数字电视的遥控器杂乱摆放,影响使用,于是决定设计一个简易贮物格用以摆放遥控器。他在网上查到一款简易贮物格作为参考(如图所示),并提出如下设计要求:
A. 至少能摆放空调遥控器(150mm×55mm×30mm)、
电视机遥控器(200mm×60mm×20mm)、机顶盒遥控器(180mm×50mm×20mm)等3只遥控器
B. 存取方便
C. 稳定性好,占位置少
D. 有新的创意,不能与参考作品雷同
请你根据上述要求,完成以下设计任务:
(1)画出设计草图,必要时用文字说明;
(2)在草图中标注主要尺寸;
(3)说明使用的主要材料及相应的连接方式;
(4)说明你的设计方案中有创意的两个特色。谢谢大家!
