(共28张PPT)

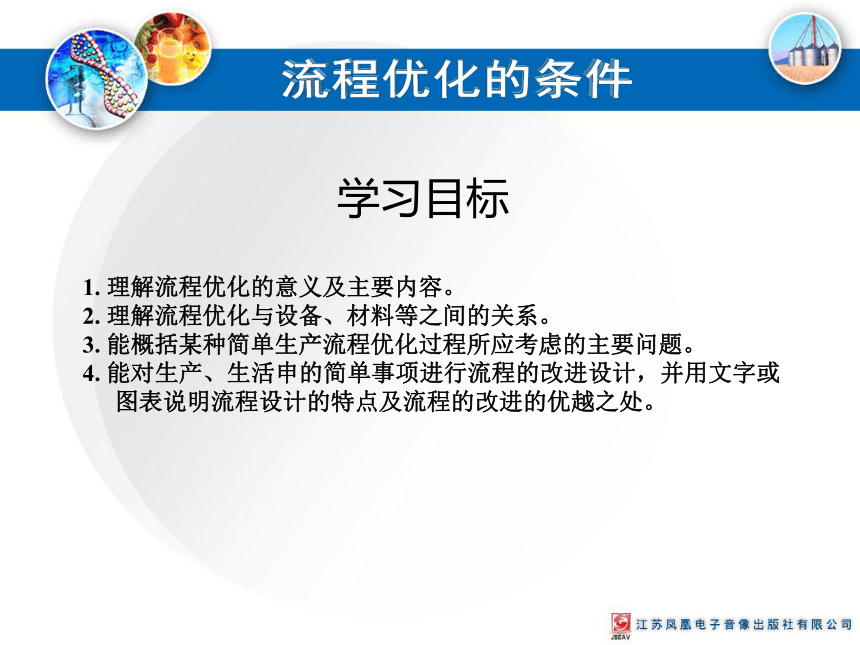

1. 理解流程优化的意义及主要内容。
2. 理解流程优化与设备、材料等之间的关系。
3. 能概括某种简单生产流程优化过程所应考虑的主要问题。
4. 能对生产、生活申的简单事项进行流程的改进设计，并用文字或图表说明流程设计的特点及流程的改进的优越之处。
学习目标

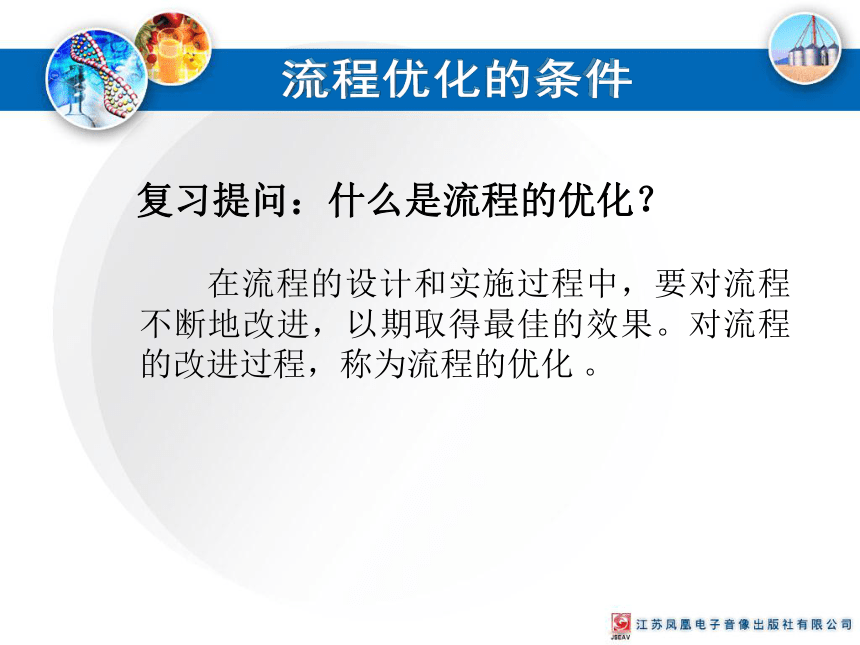

复习提问：什么是流程的优化？
在流程的设计和实施过程中，要对流程不断地改进，以期取得最佳的效果。对流程的改进过程，称为流程的优化 。

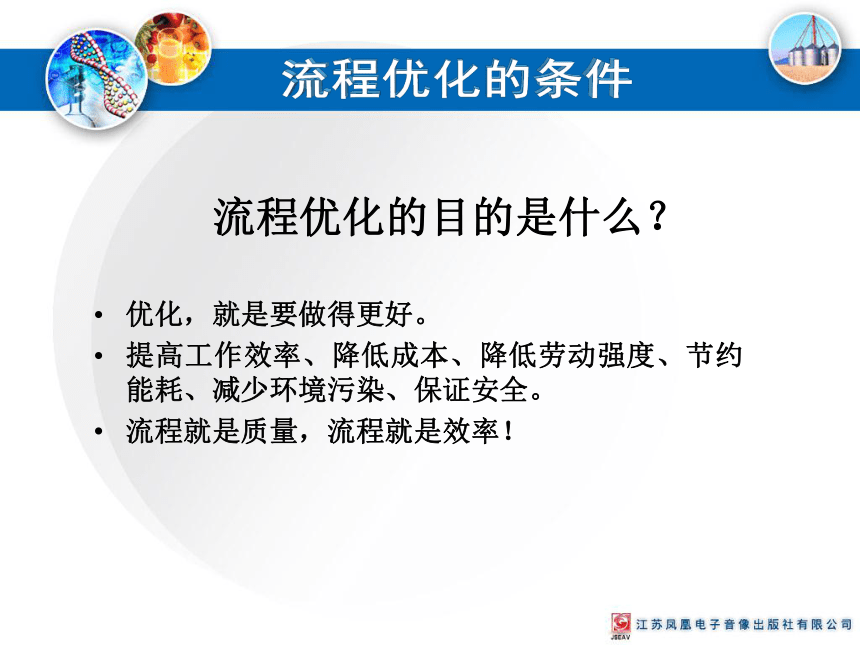

流程优化的目的是什么？
优化，就是要做得更好。
提高工作效率、降低成本、降低劳动强度、节约能耗、减少环境污染、保证安全。
流程就是质量，流程就是效率！

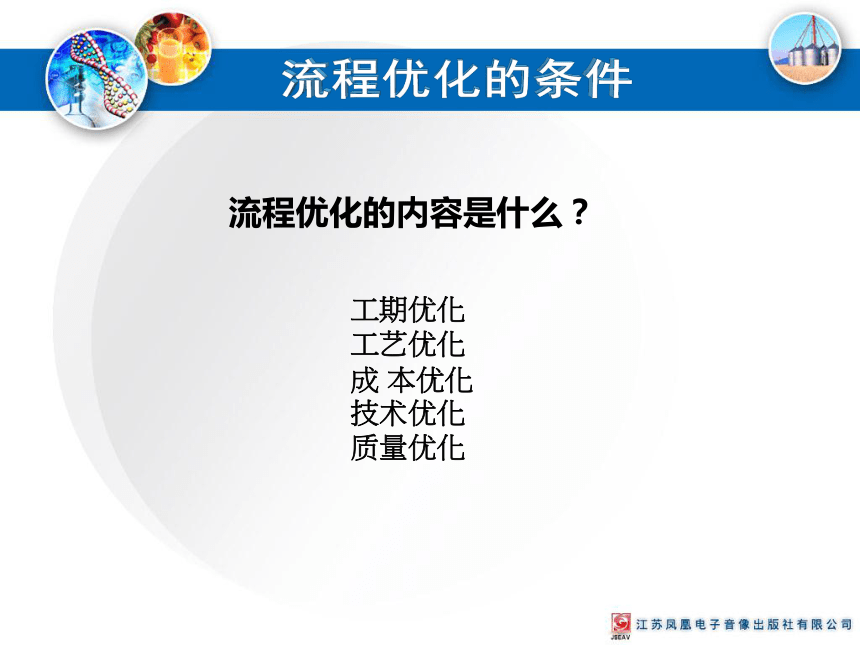

流程优化的内容是什么？
工期优化
工艺优化
成 本优化
技术优化
质量优化

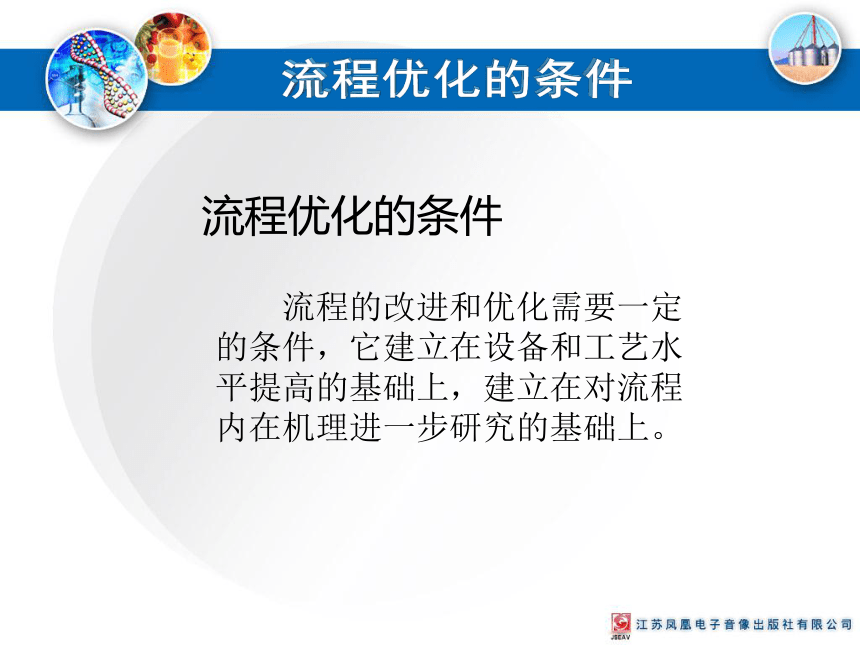

流程优化的条件
　　流程的改进和优化需要一定的条件，它建立在设备和工艺水平提高的基础上，建立在对流程内在机理进一步研究的基础上。

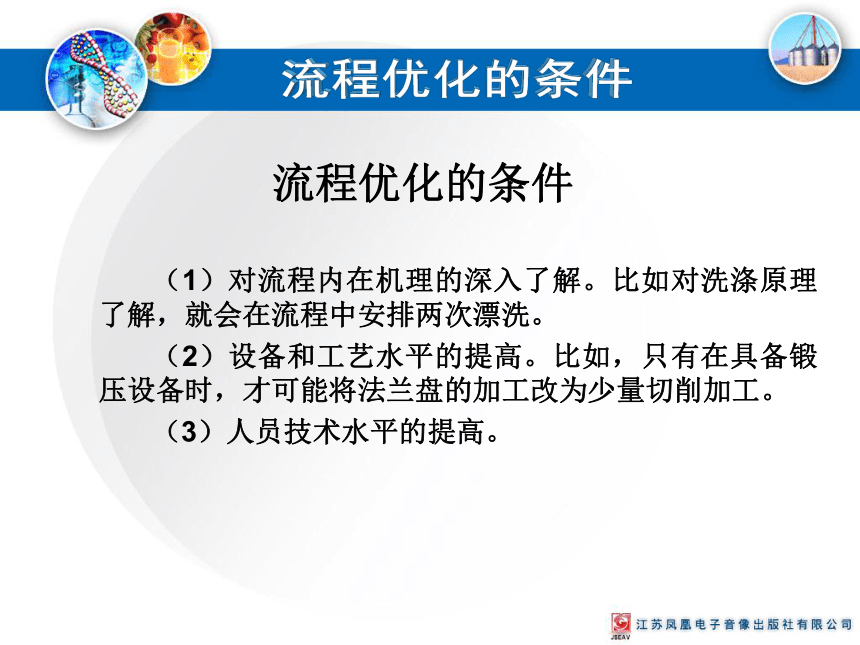

流程优化的条件
　　　（1）对流程内在机理的深入了解。比如对洗涤原理了解，就会在流程中安排两次漂洗。
　　　（2）设备和工艺水平的提高。比如，只有在具备锻压设备时，才可能将法兰盘的加工改为少量切削加工。
　　　（3）人员技术水平的提高。

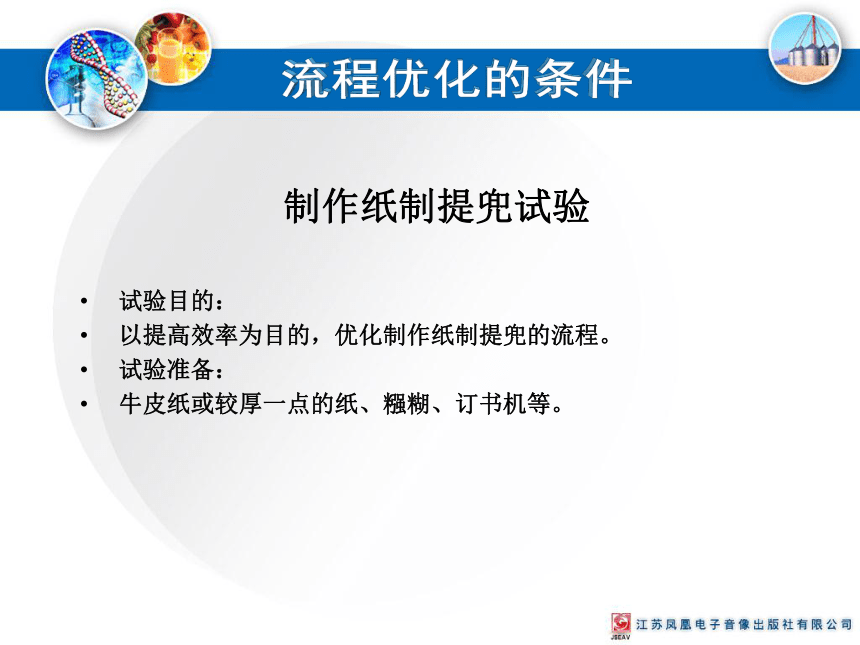

制作纸制提兜试验
试验目的：
以提高效率为目的，优化制作纸制提兜的流程。
试验准备：
牛皮纸或较厚一点的纸、糨糊、订书机等。

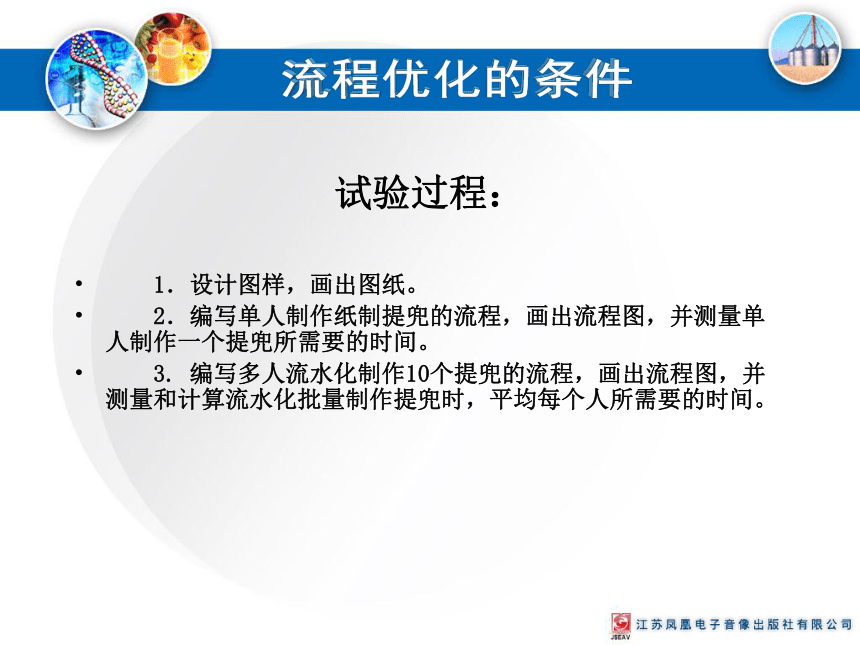

试验过程：
　1．设计图样，画出图纸。
　2．编写单人制作纸制提兜的流程，画出流程图，并测量单人制作一个提兜所需要的时间。
　3. 编写多人流水化制作10个提兜的流程，画出流程图，并测量和计算流水化批量制作提兜时，平均每个人所需要的时间。
试验总结：
1.说明两种流程中的时序和环节。
2.流水化制作比单人制作的工作效率提高了多少
3.如何进一步提高工作效率
工序号 工序 设备
1 下料 电锯
2 铣A1、A2平面，两把刀具同时铣 1号卧式铣床
3 铣B1、B2平面，两把刀具同时铣 2号卧式铣床
4 铣C1、C2平面，两把刀具同时铣 3号卧式铣床
5 铣D斜面 4号卧式铣床
6 钻孔 钻床
7 攻丝 攻丝机
8 去毛刺 手工
9 淬火 淬火设备
10 电镀 电镀设备
锤头加工流程（教材上）
锤柄加工流程
下料
铣面
中心钻打眼、麻花钻钻孔
去毛刺
淬火
优化后的锤柄加工流程
工序号 工序 设备
1 下料 电锯
2 车端面 1号车床
3 倒角 1号车床
4 车螺纹 2号车床
5 车圆头 2号车床
6 去毛刺 手工
7 电镀 电镀设备
讨论
在流水作业中，每人做多少道工序，对应着不同的工作效率。
讨论，怎样安排每个人的工序，效率才最高
制作3支的鲁班锁试验
试验目的：
以提高效率为目的，优化制作鲁班锁的流程。
试验准备：
20mm×20mm×100mm的木头、角尺、钢锯、锉刀等。
资源库：
国家安全生产信息网 http://www.anquan.ac.cn
中国物流与采购网 http://
《废水处理工程及实例分析》，杨岳平，化学工业出版社
试验过程：
　1．设计图样，画出图纸。
　2．编写单人制作鲁班锁的流程，画出流程图，并测量单人制作一个鲁班锁所需要的时间。
　3. 编写多人流水化制作多个鲁班锁的流程，画出流程图，并测量和计算流水化批量制作鲁班锁时，平均每个人所需要的时间。
试验总结：
1.说明两种流程中的时序和环节。
2.流水化制作比单人制作的工作效率提高了多少
3.如何进一步提高工作效率
对本单元的简要小结
流程不仅是一种技术活动，它更是一种重要的技术思想和方法。
（1）整体规划，分步实施的思想和方法。
（2）“顺序”的思想和方法。
（3）衔接的思想和方法。
（4）“流水线”的思想和方法。
（5）优化的思想和方法。
布置作业：
P59 第1题
