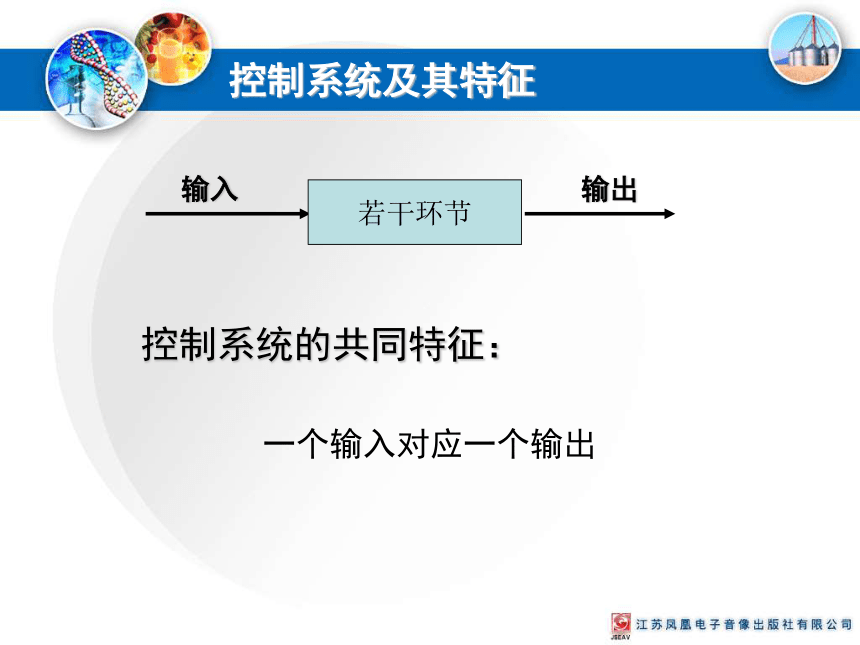

控制系统的共同特征：
控制系统及其特征
一个输入对应一个输出
若干环节
输入
输出

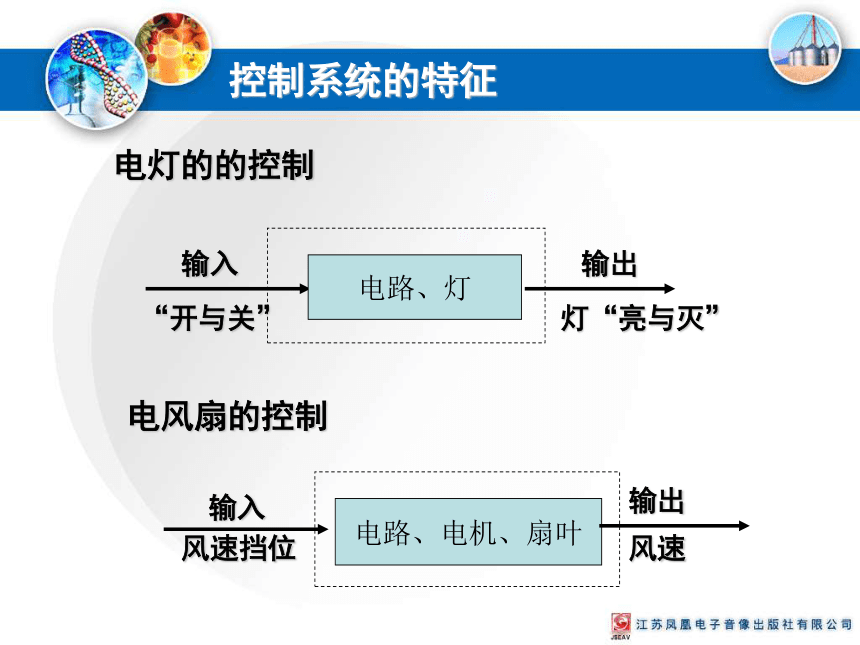

电灯的的控制
电路、灯
“开与关”
灯“亮与灭”
输入
输出
电风扇的控制
电路、电机、扇叶
风速挡位
风速
输入
输出
控制系统的特征

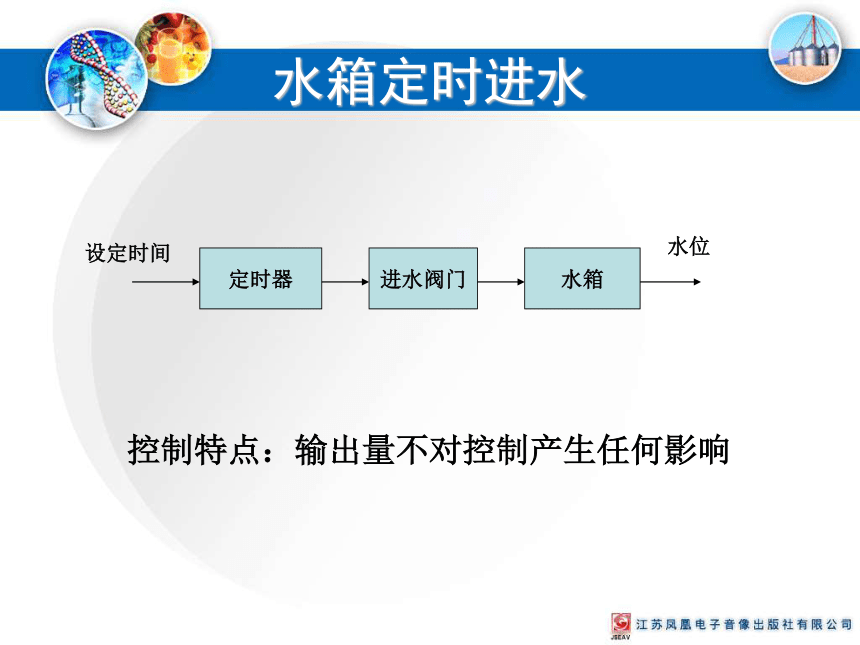

水箱定时进水
定时器
进水阀门
水箱
设定时间
水位
控制特点：输出量不对控制产生任何影响
电机
控制电路
红外传感器
电机
自动门
控制电路
门的开启或关闭
人体热辐射
转动
开环控制系统
　　开环控制系统：像这样信息只从输入端传递到输出端，没有信息反馈的控制系统，称为开环控制系统。
执行器
被控对象
控制器
输出
输入
控制量
开环控制系统的方框图
你能否设计制作一个“天亮告知器”？
你能否设计制作“防近视台灯”？
请方框图表达你的设计想法。
请用电子积木实现你的想法。
