2011高考模拟试卷通用技术卷3

资源简介

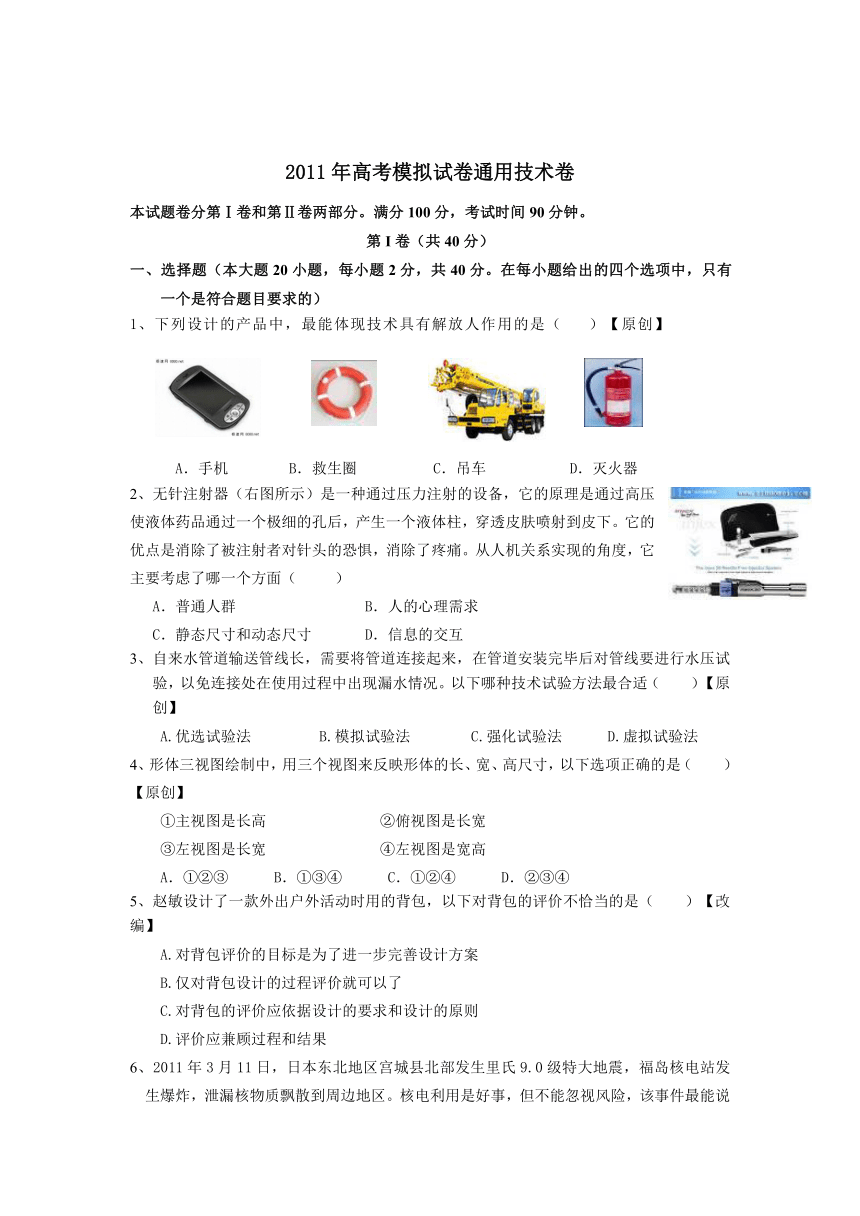

2011年高考模拟试卷通用技术卷
本试题卷分第Ⅰ卷和第Ⅱ卷两部分。满分100分,考试时间90分钟。
第I卷(共40分)
一、选择题(本大题20小题,每小题2分,共40分。在每小题给出的四个选项中,只有一个是符合题目要求的)
1、下列设计的产品中,最能体现技术具有解放人作用的是( )【原创】
A.手机 B.救生圈 C.吊车 D.灭火器
2、无针注射器(右图所示)是一种通过压力注射的设备,它的原理是通过高压使液体药品通过一个极细的孔后,产生一个液体柱,穿透皮肤喷射到皮下。它的优点是消除了被注射者对针头的恐惧,消除了疼痛。从人机关系实现的角度,它主要考虑了哪一个方面( )
A.普通人群 B.人的心理需求
C.静态尺寸和动态尺寸 D.信息的交互
3、自来水管道输送管线长,需要将管道连接起来,在管道安装完毕后对管线要进行水压试验,以免连接处在使用过程中出现漏水情况。以下哪种技术试验方法最合适( )【原创】
A.优选试验法 B.模拟试验法 C.强化试验法 D.虚拟试验法
4、形体三视图绘制中,用三个视图来反映形体的长、宽、高尺寸,以下选项正确的是(  )【原创】
①主视图是长高 ②俯视图是长宽
③左视图是长宽 ④左视图是宽高
A.①②③ B.①③④ C.①②④ D.②③④
5、赵敏设计了一款外出户外活动时用的背包,以下对背包的评价不恰当的是( )【改编】
A.对背包评价的目标是为了进一步完善设计方案
B.仅对背包设计的过程评价就可以了
C.对背包的评价应依据设计的要求和设计的原则
D.评价应兼顾过程和结果
6、2011年3月11日,日本东北地区宫城县北部发生里氏9.0级特大地震,福岛核电站发生爆炸,泄漏核物质飘散到周边地区。核电利用是好事,但不能忽视风险,该事件最能说明技术具有( )。【原创】
A.危险性 B.目的性 C. 综合性 D. 两面性

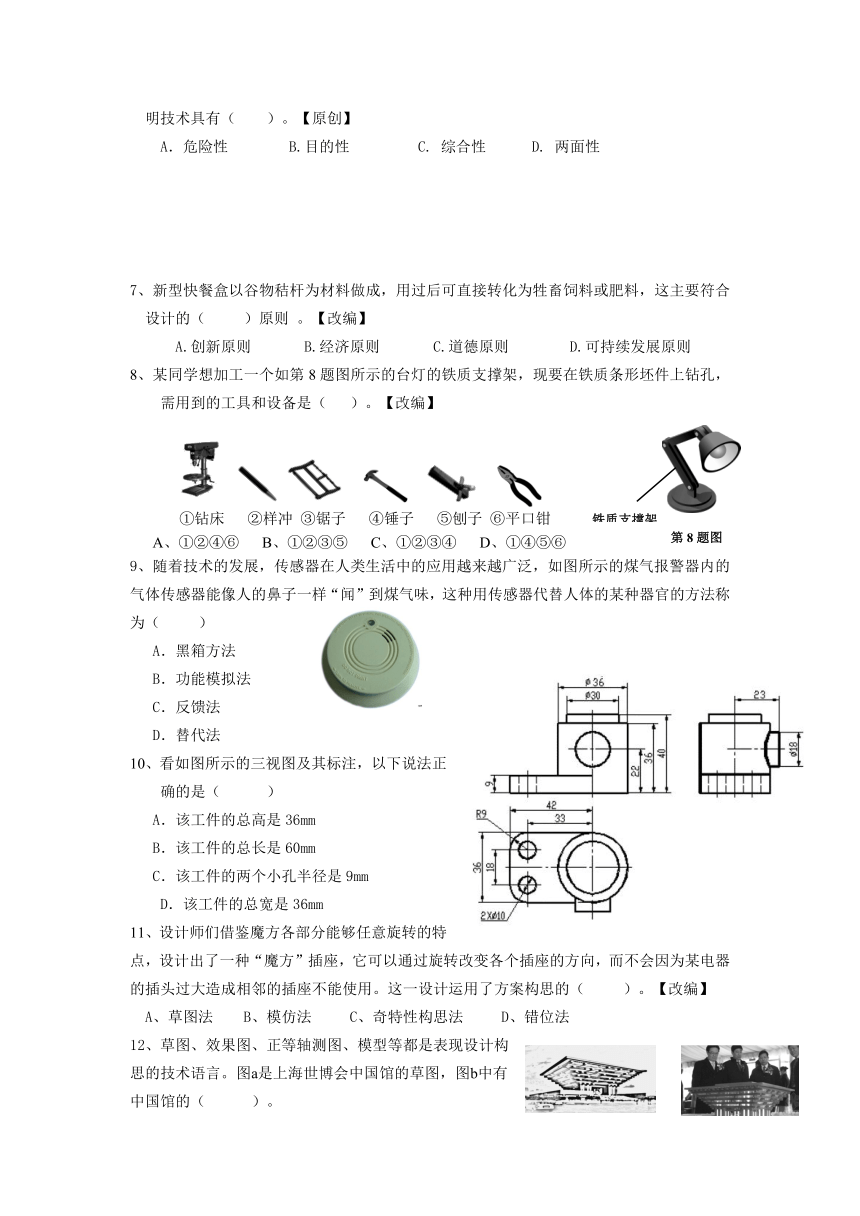

7、新型快餐盒以谷物秸杆为材料做成,用过后可直接转化为牲畜饲料或肥料,这主要符合设计的( )原则 。【改编】
  A.创新原则 B.经济原则 C.道德原则 D.可持续发展原则
8、某同学想加工一个如第8题图所示的台灯的铁质支撑架,现要在铁质条形坯件上钻孔,需用到的工具和设备是( )。【改编】
A、①②④⑥ B、①②③⑤ C、①②③④ D、①④⑤⑥
9、随着技术的发展,传感器在人类生活中的应用越来越广泛,如图所示的煤气报警器内的气体传感器能像人的鼻子一样“闻”到煤气味,这种用传感器代替人体的某种器官的方法称为( )
A.黑箱方法
B.功能模拟法
C.反馈法
D.替代法
10、看如图所示的三视图及其标注,以下说法正确的是( )
A.该工件的总高是36mm
B.该工件的总长是60mm
C.该工件的两个小孔半径是9mm
D.该工件的总宽是36mm
11、设计师们借鉴魔方各部分能够任意旋转的特点,设计出了一种“魔方”插座,它可以通过旋转改变各个插座的方向,而不会因为某电器的插头过大造成相邻的插座不能使用。这一设计运用了方案构思的( )。【改编】
A、草图法 B、模仿法 C、奇特性构思法 D、错位法

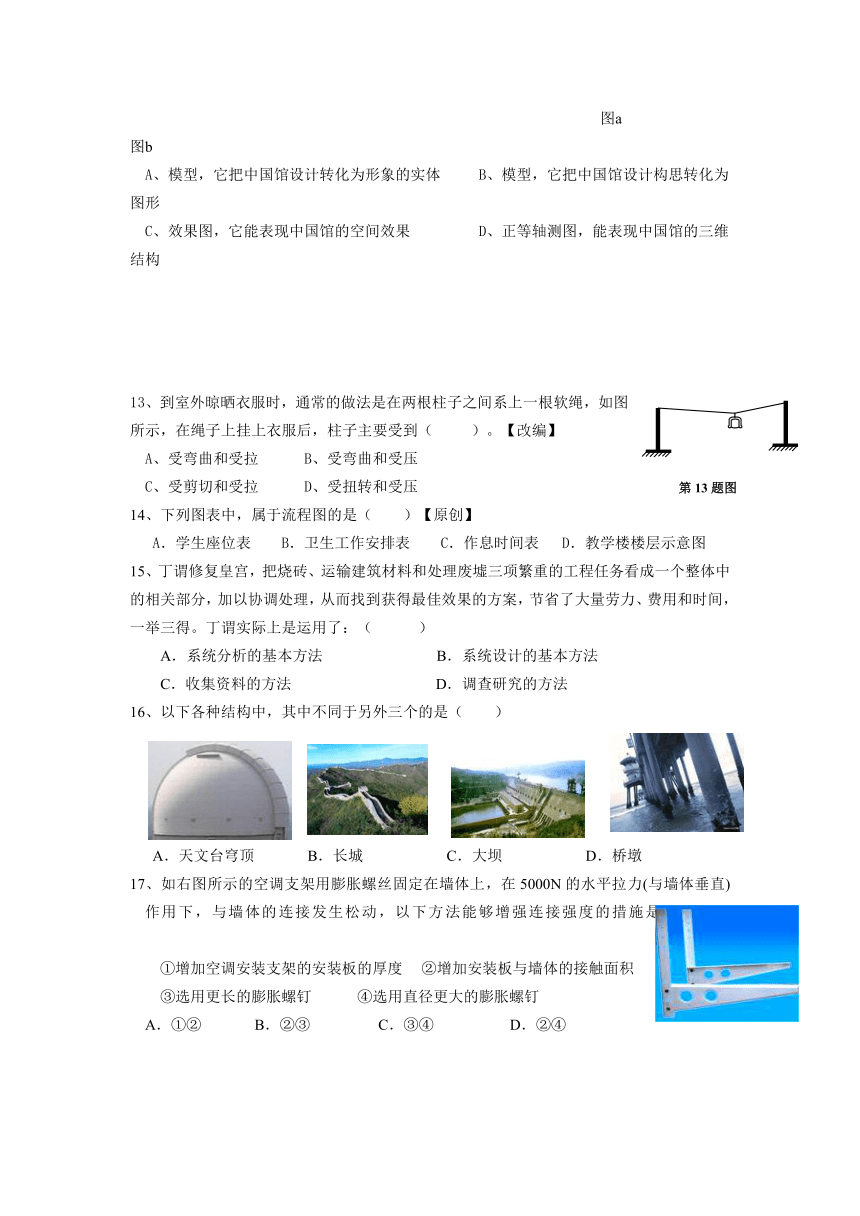

12、草图、效果图、正等轴测图、模型等都是表现设计构思的技术语言。图a是上海世博会中国馆的草图,图b中有中国馆的( )。
图a 图b
A、模型,它把中国馆设计转化为形象的实体 B、模型,它把中国馆设计构思转化为图形
C、效果图,它能表现中国馆的空间效果 D、正等轴测图,能表现中国馆的三维结构
13、到室外晾晒衣服时,通常的做法是在两根柱子之间系上一根软绳,如图所示,在绳子上挂上衣服后,柱子主要受到( )。【改编】
A、受弯曲和受拉 B、受弯曲和受压
C、受剪切和受拉 D、受扭转和受压
14、下列图表中,属于流程图的是( )【原创】
A.学生座位表 B.卫生工作安排表 C.作息时间表 D.教学楼楼层示意图
15、丁谓修复皇宫,把烧砖、运输建筑材料和处理废墟三项繁重的工程任务看成一个整体中的相关部分,加以协调处理,从而找到获得最佳效果的方案,节省了大量劳力、费用和时间,一举三得。丁谓实际上是运用了:( )
A.系统分析的基本方法 B.系统设计的基本方法
C.收集资料的方法 D.调查研究的方法
16、以下各种结构中,其中不同于另外三个的是( )
A.天文台穹顶 B.长城 C.大坝 D.桥墩
17、如右图所示的空调支架用膨胀螺丝固定在墙体上,在5000N的水平拉力(与墙体垂直)作用下,与墙体的连接发生松动,以下方法能够增强连接强度的措施是( )
①增加空调安装支架的安装板的厚度 ②增加安装板与墙体的接触面积
③选用更长的膨胀螺钉 ④选用直径更大的膨胀螺钉
A.①② B.②③ C.③④ D.②④

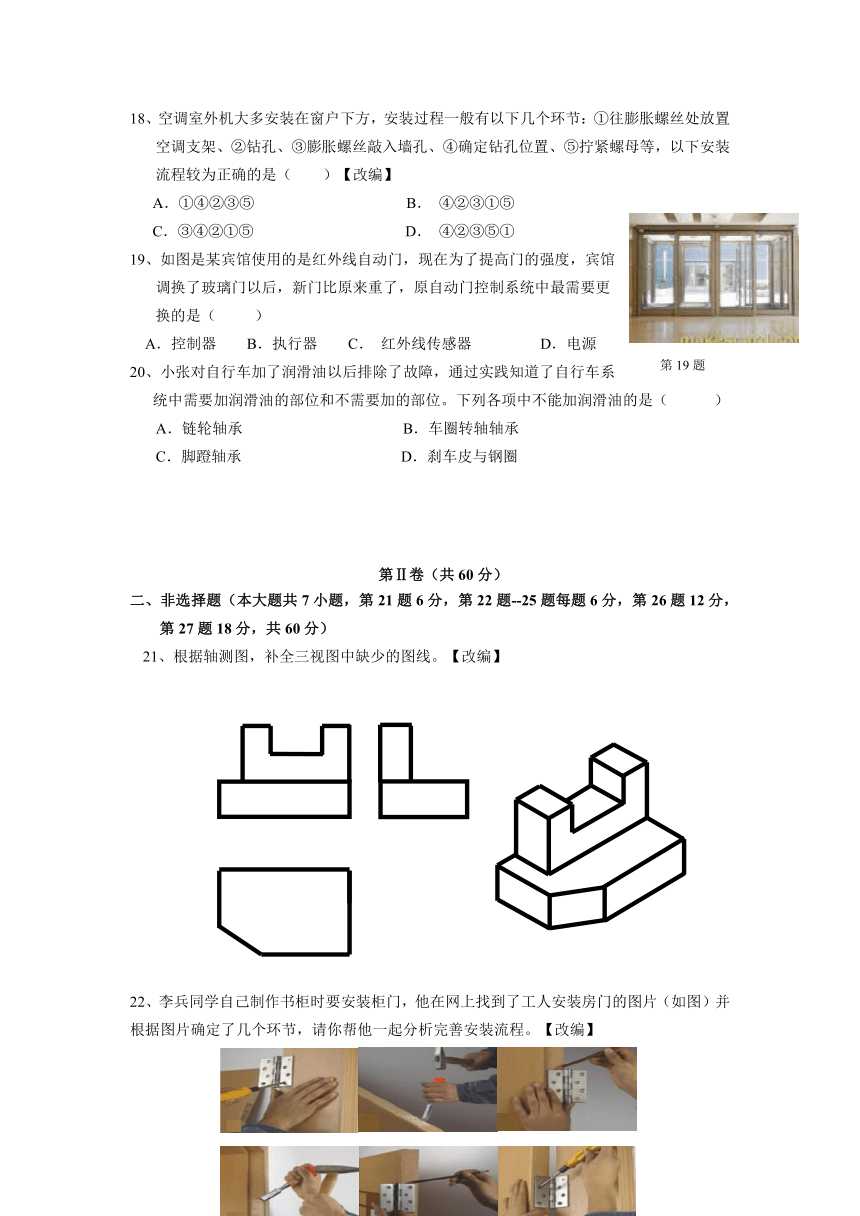

18、空调室外机大多安装在窗户下方,安装过程一般有以下几个环节:①往膨胀螺丝处放置空调支架、②钻孔、③膨胀螺丝敲入墙孔、④确定钻孔位置、⑤拧紧螺母等,以下安装流程较为正确的是( )【改编】
A.①④②③⑤ B. ④②③①⑤
C.C..③④②①⑤ D. ④②③⑤①
19、如图是某宾馆使用的是红外线自动门,现在为了提高门的强度,宾馆调换了玻璃门以后,新门比原来重了,原自动门控制系统中最需要更换的是( )
A.控制器 B.执行器 C. 红外线传感器 D.电源
20、小张对自行车加了润滑油以后排除了故障,通过实践知道了自行车系统中需要加润滑油的部位和不需要加的部位。下列各项中不能加润滑油的是( )
A.链轮轴承 B.车圈转轴轴承
C.脚蹬轴承 D.刹车皮与钢圈
第Ⅱ卷(共60分)
二、非选择题(本大题共7小题,第21题6分,第22题--25题每题6分,第26题12分,第27题18分,共60分)
21、根据轴测图,补全三视图中缺少的图线。【改编】
22、李兵同学自己制作书柜时要安装柜门,他在网上找到了工人安装房门的图片(如图)并根据图片确定了几个环节,请你帮他一起分析完善安装流程。【改编】
①在门框上用两个螺钉固定一个合页。
②调节合适后拧紧全部螺钉,每个合页用8个螺钉固定。
③将门与门框对齐,每个合页用两个螺钉固定在门扇上,试开启门扇,检查间隙是否合理。
④在门框上开槽,深度为一个页面厚度;在门扇上开槽,深度根据合页厚度及两个合页片之间的间隙确定,一般深度为一个页面厚度。
⑤根据门扇安装合页的数量和尺寸,在门框相应位置画线。
⑥根据门扇的尺寸,确定每扇门需要安装的合页数量,并在门扇上画线。
合理的流程是: , , , , , 。(填序号)
23、如图所示为美的新一代豆浆机,提手黄色分件设计,具有视觉冲击力绚丽色彩,具有柔软触摸手感;干豆功能,能解决豆子长时间浸泡,营养流失、滋生细菌导致健康问题;无网设计,好清洗,无卫生死角,不会产生豆浆污染的隐患;不锈钢发热底盘加热,不易损伤寿命更耐用,热对流加热更透彻,30度倾斜操作界面设计,操作更简便,智能温控器,精确控温,时间更节省。请从人机关系的角度评价分析:(在 ▲ 处填写相应的内容)
(1) ▲ 体现了人机关系的舒适目标
(2) ▲ 体现了人机关系的健康目标
(3) ▲ 体现了人机关系的高效目标
24、某风扇企业为了提高产品的市场占有率,对自己的产品进行了全面分析,提出了以下优化改进措施:
①增加了特别设计的轻便自由升降装置;
②改进扇头安装结构,使俯仰角可在45°内自由调节;
③采用低压启动性能,允许使用电压为180v~240v;
④采用行业领先水平的风扇吸音封闭式噪音检测系统,使产品噪音符合国标要求;
⑤采用优质机身塑料具有耐冲击、高光泽度或透明度、无味,韧性强等优点;
⑥改进微电脑智能化定时技术,预置五种模式;
⑦增加远红外遥控功能,控制方便;
⑧数码管显示功能,风扇状态看得见。
(1)以提高舒适性能的优化措施是: 、 、 。
(2)以提高信息交互性能的优化措施是: 、 。
(3)以提高环境适应能力的优化措施是: 。
25、如图所示是天文望远镜自动跟踪系统,是观察日食的好帮手。它由可转动望远镜、位置误差传感器、控制电路和电机组成。其跟踪控制过程是:位置误差传感器检测出望远镜的方向,与太阳方向进行比较,将差值信号传递给控制电路,控制电路发出指令并驱动电机运转,从而调节望远镜的指向,使其始终精确指向太阳。
(1)请完成该控制系统方框图,在“▲”处填写相应内容。
(2)位置误差传感器将检测到的望远镜方向信号传送给控制电路与太阳方向进行比较的过程称为 ▲ 。
26、技术试验题(12分)【改编】
如图所示是一款落地式晾衣架,制作使用的主要原料是铝合金管和塑料护套。图中箭头所指处可以调节支撑杆的高度,晾衣架的其它连接处均为固定。
(1)请设计一个简易的试验方案,用衣服作为试验器材,检验该晾衣架的稳固性。(在下列“▲”处填写试验方案内容)
试验名称: ① ▲
试验目的: ② ▲
试验准备:待测试晾衣架、带有不同重量标记的衣服若干、衣架若干、电风
扇等。
试验过程:将晾衣架在平地上站立放稳;
③晾衣架杆结构的抗弯试验: ▲
④晾衣架结构的抗风试验: ▲
(2)若晾衣架支撑杆容易变形或易翻倒,为了提高其稳固性,请提出具体的改进措施:
①提高抗变形的措施: ▲
②提高稳定性的措施: ▲
27、应用题(18分)【改编】
由于图书馆中经常会借助书梯来取放放在较高位置的书,如图所示为某图书馆的书梯。该书梯是用钢铁材料焊成,比较耐用,但是很难移动,且不能折叠,不使用时占空间。
请你为该图书馆重新设计一架书梯,设计要求:
A.适合于放在间距为1500mm的两书架间,书架的高为3000mm;
B.方便移动; C.可折叠不占空间。
(1)画出你的设计草图,在草图中标注主要尺寸,必要时用文字说明。
(2)指出你所采用的材料,并说明折叠结构的连接方式。
(3)说一说加工梯子所需要用的工具。
(4)请说出你的设计方案中除方便移动和可折叠之外的一个特色。
2011年高考模拟试卷通用技术
参考答案及评分标准
一、选择题(40分)
题号 1 2 3 4 5 6 7 8 9 10
答案 C B C C B D D A B B
题号 11 12 13 14 15 16 17 18 19 20
答案 B A B C A A C B B D
二、非选择题(60分)
21、(6分)
22、合理的流程是: ⑥ ⑤ ④ ① ③ ② 。(6分,时序不对扣分)
23.
(1) 柔软触摸手感 体现了人机关系的舒适目标(2分)
(2)①干豆功能解决浸泡,营养流失、滋生细菌导致健康问题
②无卫生死角,不会产生豆浆污染的隐患 体现了人机关系的健康目标(2分)
(3) ①不锈钢发热底盘加热,不易损伤寿命高、更耐用,热对流加热更透彻,
②操作更简便,智能温控器,精确控温,时间更节省 体现了人机关系的高效目标(2分)
24.(1)以提高舒适性能的优化措施是: ① 、 ② 、 ④ 。
(2)以提高交互性能的优化措施是: ⑦ 、 ⑧ 。
(3)以提高环境适应能力的优化措施是: ③ 。(每空1分)
25、(1)(1)控制电路、(2)被控对象、(3)望远镜的实际指向(4)位置误差传感器(以上每个1分)
(2) 反馈(2分)
26、(12分)
(1)①试验名称: 晾衣架的稳固性试验 (1分)
②试验目的: 测试晾衣架的稳固性 1(分)
③晾衣架杆结构的抗弯试验: 在两根晾衣杆上挂上不同质量的衣服,并逐渐增加衣服的
数量,直到晾衣杆变形,记下所挂衣服的总质量 。 (3分)
④晾衣架结构的抗风试验: 在一根晾衣杆上挂不同质量的若干件衣服,从侧面用电扇
吹,风力逐渐增大,观察整个晾衣架是否会翻倒,以测试其稳定性。(3分)
(2) ①提高抗变形的措施:加粗晾衣架的支撑杆,或选用管壁厚一些的支撑杆。 (2分)
②提高稳定性的措施:加大晾衣架支架的底座面积, 加重晾衣架支架底座的重量 。 (2分)
27、(18分)
(1)草图4分,有立体感2分,共6分。
阶梯踏板设4-5档为宜。
尺寸:长度500--600mm,宽度小于1500mm,高度1500mm左右。(2分)
(2)材料:梯子支架为不锈钢管,踏板用硬质塑料板。
折叠结构的连接方式为铰连接(4分)
(3)钢直尺、台虎钳、钢锯、锉刀、钻床、麻花钻等(说
出4种以上得4分)
(4)累的时候,踏板可当做凳子坐休息一下;
四只脚套橡胶防滑套使用时更安全。(2分)
①钻床 ②样冲 ③锯子 ④锤子 ⑤刨子 ⑥平口钳
