2011年高考模拟试卷通用技术卷
(试卷总分 100 分,考试时间90分钟)
一、选择题(本大题20小题,每小题2分,共40分。在每小题给出的四个选项中,只有一个是符合题目要求的)
(原创)1、“产品设计阶段决定了产品生命周期累计成本的70%~80%,对定制品的交货时间、总成本和质量都有重要影响,.”谭建荣(2007当选中国工程院院士)及其团队提出并用软件实现了批量与定制相结合的大批量定制的技术体系,形成信息化的大批最定制设计制造系统.使订单定制的设计时间由原来平均42 小时缩短为6小时,大士地缩短了产品的开发周期。根据上述案例。下列说法不正确的是( )
A、缩短设计的时间为大批量定制技术体系提供了平台
B、国内对缩短没计周期的需求促进了该新技术体系的开发与发展
C、大批量定制技术体系为缩短设计时间提供了平台
D、大批量定制技术体系为设计提供了新的手段
(原创)2、用一长方形铁板手工制作成如图2所示的六角螺母,需要用到的工具是①钢角尺 ②划针 ③台虎钳 ④划规 ⑤锉刀 ⑥钻头 ⑦丝锥 ⑧钢锯
A. ①②③④⑤⑥⑦ B. ①②③④⑤⑦
C. ①②③④⑤⑥⑦⑧ D. ①②③⑤⑥⑦
(原创)3、如图3示,此款沙发您可以根据自己的需要,自行拼装和改造这款自定义沙发的造型。或长或短,或宽或窄,甚至于扶手的设计,沙发的深度,都可以通过模块拼接和沙发坐垫翻转而加以改造。该沙发的设计主要是为了( )
A.实现人机关系的信息交互 B.实现人机关系的安全目标
C.实现人机关系的舒适目标 D.可持续发展原则
(根据滋溪中学高考模拟卷改编)4、如图4所示是生活中常见的塑料盆,下列对塑料盆评价不合理的是
A.边沿采用外翻卷边设计,提高了塑料盆壁的结构强度
B.外翻卷边采用光滑圆弧设计,体现了人机关系的安全目标
C.盆底圆角设计使得转角处不易开裂,提高了塑料盆的强度
D.盆底外凸边框的设计减少了支撑面,降低了塑料盆的稳定性
(原创)5、为了提醒同学们书写时保持正确的姿势,小方设计了一个防近视智能笔,构思了以下的材料选择方案,其中最合理的是
A.笔杆采用塑料制作,内设红外传感器组件,使用5号充电电池
B.笔杆采用塑料制作,内设光敏传感器组件,使用太阳能电池
C.笔杆采用塑料制作,内设红外传感器组件,使用纽扣电池
D.笔杆采用金属制作,内设距离传感器组件,使用干电池
(原创)鸟类是人类的朋友,保护鸟类对维护生态平衡有着重要意义。然而,令人遗憾的是,在我们周围却越来越难听到鸟鸣声了,如何能让鸟类回到我们身边呢?人工鸟巢是招引鸟类的最好方法之一。这是某班同学小黄为校园设计并制作的一个鸟巢,如图5所示。请回答24-26题
6、要制作人工鸟巢,在制定设计方案过程中需要收集的信息有( )
①了解有关材料的加工工艺; ②了解鸟类的生活规律; ③用何种材料进行制作; ④如何编写人工鸟巢的使用说明书
A.①③④ B.①②④ C.①②③ D.②③④
7、同学小黄使用一块细木工板制作鸟巢,其中两块顶板的制作难度最大,下列连接方式适合用于两块顶板连接的是
A.卡榫连接 B.木胶连接
C.铁钉连接 D.螺栓和螺母连接

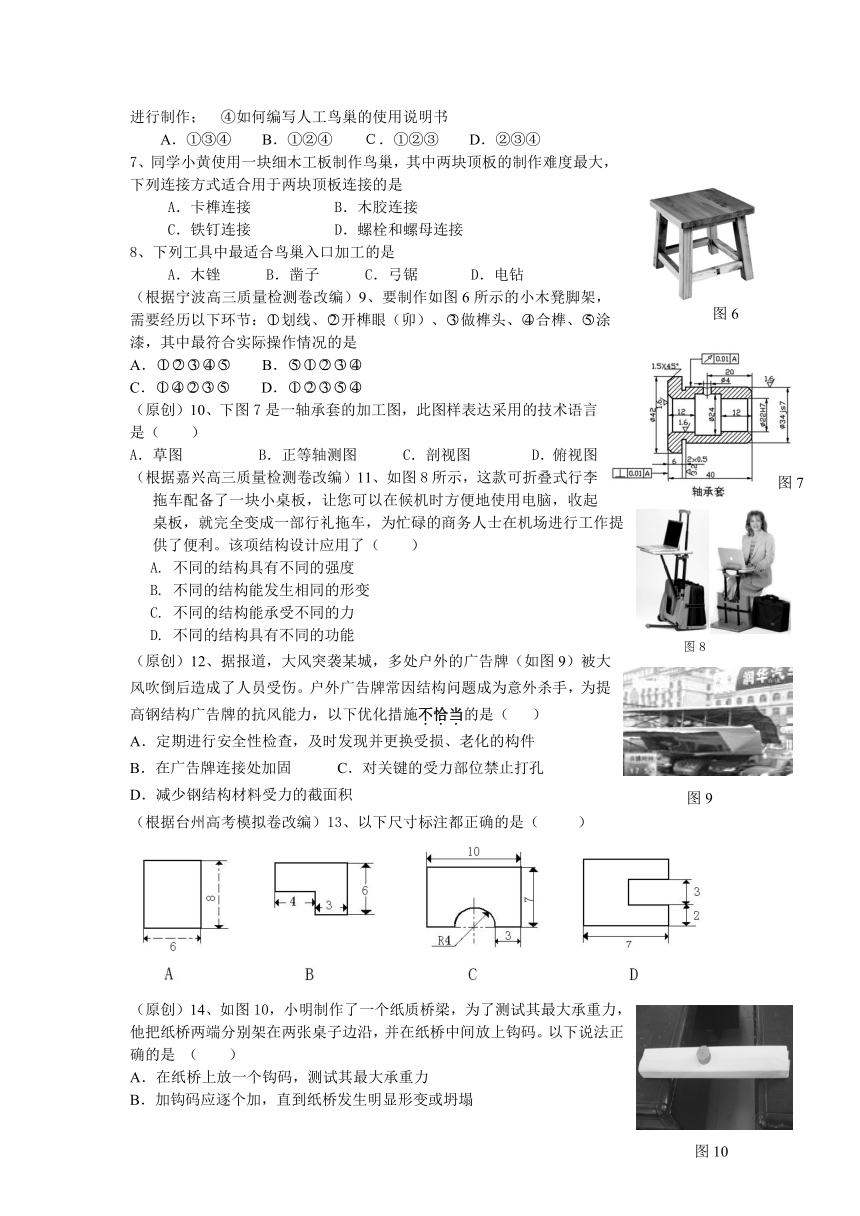

8、下列工具中最适合鸟巢入口加工的是
A.木锉 B.凿子 C.弓锯 D.电钻
(根据宁波高三质量检测卷改编)9、要制作如图6所示的小木凳脚架,需要经历以下环节:划线、开榫眼(卯)、做榫头、合榫、涂漆,其中最符合实际操作情况的是
A. B.
C. D.
(原创)10、下图7是一轴承套的加工图,此图样表达采用的技术语言是(  )
A.草图 B.正等轴测图 C.剖视图 D.俯视图
(根据嘉兴高三质量检测卷改编)11、如图8所示,这款可折叠式行李拖车配备了一块小桌板,让您可以在候机时方便地使用电脑,收起桌板,就完全变成一部行礼拖车,为忙碌的商务人士在机场进行工作提供了便利。该项结构设计应用了( )
A. 不同的结构具有不同的强度
B. 不同的结构能发生相同的形变
C. 不同的结构能承受不同的力
D. 不同的结构具有不同的功能
(原创)12、据报道,大风突袭某城,多处户外的广告牌(如图9)被大风吹倒后造成了人员受伤。户外广告牌常因结构问题成为意外杀手,为提高钢结构广告牌的抗风能力,以下优化措施不恰当的是( )
A.定期进行安全性检查,及时发现并更换受损、老化的构件
B.在广告牌连接处加固 C.对关键的受力部位禁止打孔
D.减少钢结构材料受力的截面积
(根据台州高考模拟卷改编)13、以下尺寸标注都正确的是( )
(原创)14、如图10,小明制作了一个纸质桥梁,为了测试其最大承重力,他把纸桥两端分别架在两张桌子边沿,并在纸桥中间放上钩码。以下说法正确的是 ( )
A.在纸桥上放一个钩码,测试其最大承重力
B.加钩码应逐个加,直到纸桥发生明显形变或坍塌
C.纸桥的最大承重力与其制作纸质、外部形状、内部结构等有关,与桌子边沿之间的架空距离无关
D.钩码放置的位置不影响测试结果
(原创)15、最近上课时,投影机投出的影像常会有上下的晃动。通过请教老师,小张知道晃动的原因在于天花板上的投影机吊架(如图11)关节松动。为解决投影机晃动的问题,她进行了以下工作,其中明确进行系统分析的是( )
A.给投影机吊架加润滑油 B.拧紧紧固螺栓1、2
C.拧紧紧固螺栓3、4
D.根据投影机吊架各组成部分的功能和联系来研究晃动的原因
(根据台州2009年高考模拟卷改编)16、某家具厂制作桌子椅子所需的耗材、工时和利润见附表。每周能拥有的木板材料是600 m2,可利用的工时是400小时。按合同每周至少要交付8张桌子和5只椅子,并假定所有产品都能销售出去。在进行决策家具销售获得最大的利润时,下列分析不合理的是
所需木板数量(m2采购) 所需工时(小时) 利润(元 )
一张桌子 4 m2 20 50
一只椅子 6 m2 18 60
A.该系统优化的目标是每周生产的桌子和椅子的数量最多
B.材料和劳动力限制及应遵守的合同是优化的约束条件
C.每周生产桌子和椅子的数量是影响优化的因素
D.该系统的优化可以通过建立数学模型来求解
(原创)17、如图12所示是一线路图,下列元器件中在该图中没有的是
A.电阻 B.三极管 C.电容 D.二极管
(根据嘉兴2010年高考检测卷改编)报纸报道,一位8岁小女孩在进某酒店的旋转大门时,被旋转大门夹住,结果造成重伤。为此,酒店对大门进行了重新设计,采用压力传感器检测是否受到阻力,使旋转大门遇到阻力时能够自动停止转动。如当人被旋转大门夹住时,压力传感器会检测到大门遇到阻力,控制电路接收到该信号后,便会发出相应的指令,启动电机运转,从而带动刹车动作,将门刹住,防止以外事故发生。据此回答18-20题。
18、改进后的酒店旋转大门控制系统为 ( )
A.自动控制、闭环控制系统 B.自动控制、开环控制系统
C.手动控制、闭环控制系统 D.手动控制、开环控制系统
19、在“压力传感器检测压力异常信号(输入)→控制系统→门锁定(输出)”这一控制系统中,我们主要研究 ( )
A.其输入和输出关系 B.控制系统内部组成
C.结构和功能的关系 D.内部和外部的关系
20、根据给定材料,该控制系统中的执行部件是 ( )
A.控制电路 B.压力传感器 C.门 D.电机
二、非选择题(本大题共7小题,第21题6分,第22题5分,第23题6分,第24题5分,第25题8分,第26题14分,第27题16分,共60分)
(慈溪高考模拟卷改编)21、识图作图题 根据立体图,补齐视图。(共6分)

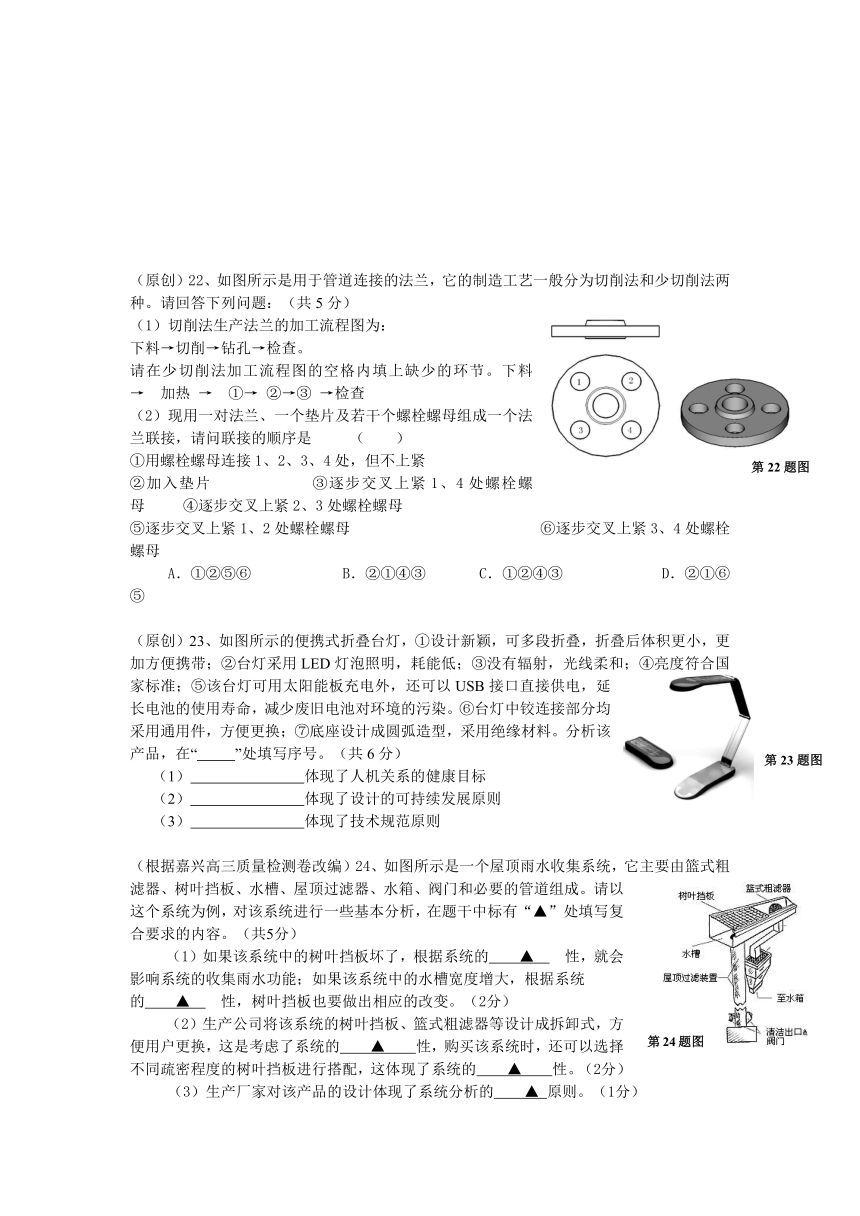

(原创)22、如图所示是用于管道连接的法兰,它的制造工艺一般分为切削法和少切削法两种。请回答下列问题:(共5分)
下载 (29.94 KB)7 小时前(1)切削法生产法兰的加工流程图为:
下料→切削→钻孔→检查。
请在少切削法加工流程图的空格内填上缺少的环节。下料→ 加热 → ①→ ②→③ →检查
(2)现用一对法兰、一个垫片及若干个螺栓螺母组成一个法兰联接,请问联接的顺序是 ( )
①用螺栓螺母连接1、2、3、4处,但不上紧
②加入垫片 ③逐步交叉上紧1、4处螺栓螺母 ④逐步交叉上紧2、3处螺栓螺母
⑤逐步交叉上紧1、2处螺栓螺母 ⑥逐步交叉上紧3、4处螺栓螺母
A.①②⑤⑥ B.②①④③ C.①②④③ D.②①⑥⑤
(原创)23、如图所示的便携式折叠台灯,①设计新颖,可多段折叠,折叠后体积更小,更加方便携带;②台灯采用LED灯泡照明,耗能低;③没有辐射,光线柔和;④亮度符合国家标准;⑤该台灯可用太阳能板充电外,还可以USB接口直接供电,延长电池的使用寿命,减少废旧电池对环境的污染。⑥台灯中铰连接部分均采用通用件,方便更换;⑦底座设计成圆弧造型,采用绝缘材料。分析该产品,在“ ”处填写序号。 (共6分)
(1) 体现了人机关系的健康目标
(2) 体现了设计的可持续发展原则
(3) 体现了技术规范原则
(根据嘉兴高三质量检测卷改编)24、如图所示是一个屋顶雨水收集系统,它主要由篮式粗滤器、树叶挡板、水槽、屋顶过滤器、水箱、阀门和必要的管道组成。请以这个系统为例,对该系统进行一些基本分析,在题干中标有“▲”处填写复合要求的内容。(共5分) (10.55 KB)7 小时前
(1)如果该系统中的树叶挡板坏了,根据系统的 ▲ 性,就会影响系统的收集雨水功能;如果该系统中的水槽宽度增大,根据系统的 ▲ 性,树叶挡板也要做出相应的改变。(2分)
(2)生产公司将该系统的树叶挡板、篮式粗滤器等设计成拆卸式,方便用户更换,这是考虑了系统的 ▲ 性,购买该系统时,还可以选择不同疏密程度的树叶挡板进行搭配,这体现了系统的 ▲ 性。(2分)
(3)生产厂家对该产品的设计体现了系统分析的 ▲ 原则。(1分)
(根据台州市高三质量评估卷改编)25、如图所示的多功能组合锅架,支架每层(底层除外)可以承重3Kg;架子边上的挂钩可以承重2Kg。请设计一个简易的试验方案,检验锅架的强度(挂钩除外)和稳定性。(共8分)
(1)分别用示意图表示试验方法,必要时可用文字说明。(给定待测锅架1个, 1Kg的铁饼若干,其余辅助材料自定)
A、强度试验方案:
B、稳定性试验方案:
(2)如果发现锅架的稳定性不够,正确的改进措施是___▲___,___▲___。
(原创)26、如下图,是一种多功能充气机的工作原理图,主要由充气嘴夹具、充气装置及电控系统组成。即可以充高压(给汽车轮胎充气),也可以充低压(给排球篮球等充气)。当电源开关打开以后,增压泵工作,储气罐气压升高,充气嘴充气。重锤可以设定充气气压。触点开关控制储气罐气压值,当罐内气压过大时,触点开关弹开,增压泵停止工作。试回答以下问题:(共14分)
(1)此红绿灯控制系统是 ▲ (填开环或闭环)控制系统。(2分)
(2)请补充完整该多功能充气机气压控制系统的方框图。如果是开环控制系统,则检测装置和比较器不存在,⑥不填。
(2)①__________②__________③__________④_________⑤_________⑥___________
(原创)27、设计题:寝室的某个角落或者家庭的卫生间都需要放置各种卫生洁具,如毛巾、牙刷杯、洗脸盆、洗衣粉等。为了节省空间,洁具架往往都固定在墙壁上,而不是放在地上或者洗漱台上。如右图是小疆同学制作的一个阳台搁物架,现请你参考小疆同学的设计,但不能完全一样,设计一种可供多人使用的卫生洁具架,要求:①能放置物品而且也能挂物品 ②必须能固定在墙壁上。(共16分)
(1)请用草图表现你的设计构思,标出洁具架的大致尺寸,有必要且简要的文字说明。(6分)
(2)说出使用的主要材料及主要连接方式。(4分)
(3)墙壁上已经贴有瓷砖,安装的时候必须采取有效地方法保证瓷砖不会破裂(允许有小洞)。下面最适合用来安装三角架的是(2分)
A.膨胀螺丝 B.长螺丝 C.自攻螺钉 D.白胶
(4)说明你设计的洁具架的两个特色特色 (4分)
2011年高考模拟试卷通用技术卷参考答案及评分标准
一、选择题(本大题20小题,每小题2分,共40分。在每小题给出的四个选项中,只有一个是符合题目要求的)
题号 1 2 3 4 5 6 7 8 9 10
答案 A C C D D C A C A C
题号 11 12 13 14 15 16 17 18 19 20
答案 D D C B D A D B A D
二、非选择题(本大题共7小题,第21题6分,第22题5分,第23题6分,第24题5分,第25题8分,第26题14分,第27题16分,共60分)
21、识图作图题
评卷标准:
长对正得1分
宽相等得1分
22、(1)① 锻压 ② 热处理 ③ 切削
(2) B
评分标准:(1)每空1分 (2)2分
23、(1) ③ ⑦
(2) ② ⑤
(3) ④ ⑥
评分标准:每空2分
24、(5分)
(1)整体,相关;
(2)动态,环境适应;
(3)综合性。
评分标准:每空1分
25、(1)强度试验参考方案:在锅架第4层的中心支架放置铁饼,逐渐增加到不小于3Kg,观察锅架是否损坏。在第2、3层重复上述试验。在三个挂钩上悬挂铁饼,每个挂钩逐渐增加到不小于2Kg,观察锅架是否损坏。(3分)
评分标准:有图示,并且说明在第2、3、4层进行重复试验以及挂钩处试验(3分)
有图示,只在一层试验及挂钩试验(2分)
无图示,只用文字说明在某一层试验(1分)
稳定性试验参考方案:在锅架架子边上的一个挂钩上悬挂铁饼,逐渐增加到不小于2Kg,观察锅架是否翻倒(3分)
评分标准:有图示说明,并用文字清楚表达挂钩处悬挂不少于2Kg(3分)
无图示,但表达挂钩处悬挂不少于2Kg(2分)
只说明在挂钩处悬挂铁饼的(1分)
(2)将挂钩的位置向下移动,增加锅架底层与地面的支撑面积(2分)
评分标准:能准确说出提高稳定性的两种具体方法(各1分)
只说明降低重心、改变形状、增大底面积(1分)
26、(14分)
(1)闭环
(2)①设定充气气压②触点开关③增压泵④储气罐内空气⑤高压气体⑥重锤
评分标准:正确写出参考答案每空即给2分
27、简答题(16分)
评分标准:
(1)能实现挂放两个功能,清楚表达细节,具有立体感。(6分)
合理标注外形尺寸及必要尺寸。(2分)
(2)指出所采用的材料,说明构件之间的连接方式得2分,如只写材料只给1分。
(3)A 正确得2分
(3)能具体表达两个有创意的特色,并且具有实现性(4分);表达两个具体特色,但认定无法实现(2分);特色表达比较笼统,如美观、结构合理等(1分)。
图2
图3
第4题图
外凸边框
光滑卷边
盆底圆角
顶板
图5
图6
图7
图8
图9
图10
图11
图12
第22题图
第23题图
第24题图
第25题图


部分组装示意图
挂钩
第26题图
输入量
(①)
控制器(②)
被控对象
(④)
输出量
(⑤)
执行器
(③)
检测装置(⑥)
比较器
+
-
第27题图
2分
1分
1分
强度试验参考方案
稳定性试验参考方案
