2011高考模拟试卷通用技术卷8

资源简介

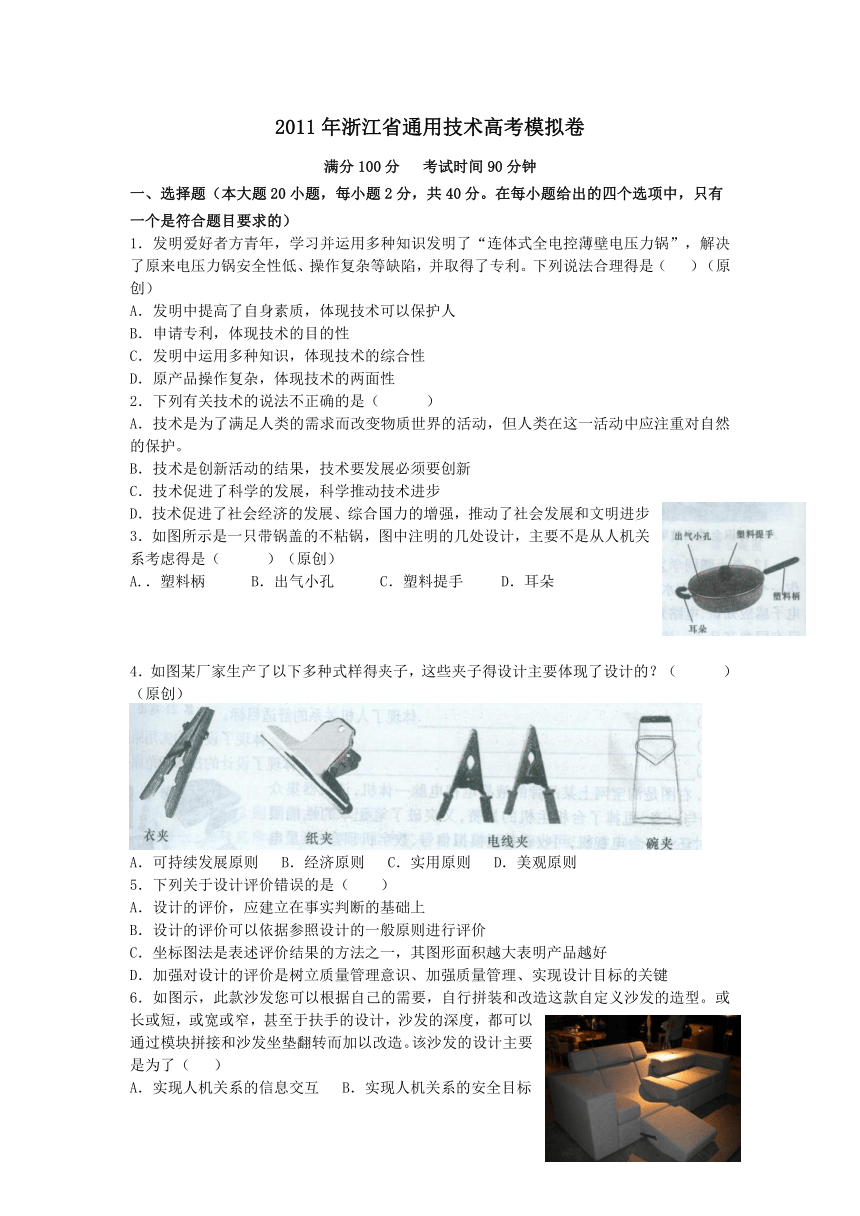

2011年浙江省通用技术高考模拟卷
满分100分 考试时间90分钟
一、选择题(本大题20小题,每小题2分,共40分。在每小题给出的四个选项中,只有一个是符合题目要求的)
1.发明爱好者方青年,学习并运用多种知识发明了“连体式全电控薄壁电压力锅”,解决了原来电压力锅安全性低、操作复杂等缺陷,并取得了专利。下列说法合理得是( )(原创)
A.发明中提高了自身素质,体现技术可以保护人
B.申请专利,体现技术的目的性
C.发明中运用多种知识,体现技术的综合性
D.原产品操作复杂,体现技术的两面性
2.下列有关技术的说法不正确的是( )
A.技术是为了满足人类的需求而改变物质世界的活动,但人类在这一活动中应注重对自然的保护。
B.技术是创新活动的结果,技术要发展必须要创新
C.技术促进了科学的发展,科学推动技术进步
D.技术促进了社会经济的发展、综合国力的增强,推动了社会发展和文明进步
3.如图所示是一只带锅盖的不粘锅,图中注明的几处设计,主要不是从人机关系考虑得是( )(原创)
A..塑料柄 B.出气小孔 C.塑料提手 D.耳朵
4.如图某厂家生产了以下多种式样得夹子,这些夹子得设计主要体现了设计的?( )
(原创)
A.可持续发展原则 B.经济原则 C.实用原则 D.美观原则
5.下列关于设计评价错误的是(  )
A.设计的评价,应建立在事实判断的基础上
B.设计的评价可以依据参照设计的一般原则进行评价
C.坐标图法是表述评价结果的方法之一,其图形面积越大表明产品越好
D.加强对设计的评价是树立质量管理意识、加强质量管理、实现设计目标的关键
6.如图示,此款沙发您可以根据自己的需要,自行拼装和改造这款自定义沙发的造型。或长或短,或宽或窄,甚至于扶手的设计,沙发的深度,都可以通过模块拼接和沙发坐垫翻转而加以改造。该沙发的设计主要是为了( )
A.实现人机关系的信息交互 B.实现人机关系的安全目标
C.实现人机关系的舒适目标 D.可持续发展原则

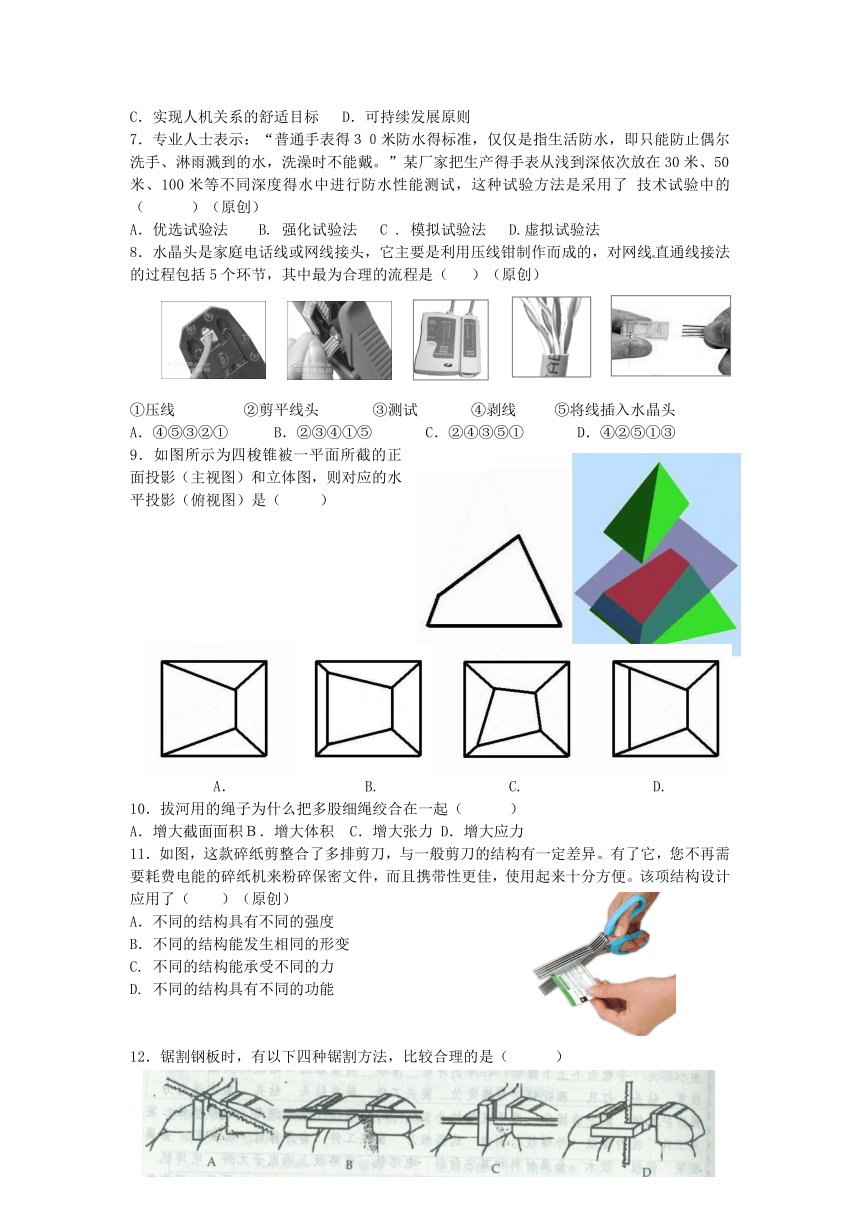

7.专业人士表示:“普通手表得30米防水得标准,仅仅是指生活防水,即只能防止偶尔洗手、淋雨溅到的水,洗澡时不能戴。”某厂家把生产得手表从浅到深依次放在30米、50米、100米等不同深度得水中进行防水性能测试,这种试验方法是采用了 技术试验中的( )(原创)
A.优选试验法 B. 强化试验法 C . 模拟试验法 D.虚拟试验法
8.水晶头是家庭电话线或网线接头,它主要是利用压线钳制作而成的,对网线直通线接法的过程包括5个环节,其中最为合理的流程是( )(原创)
①压线 ②剪平线头 ③测试 ④剥线 ⑤将线插入水晶头
A.④⑤③②① B.②③④①⑤ C.②④③⑤① D.④②⑤①③
9.如图所示为四梭锥被一平面所截的正面投影(主视图)和立体图,则对应的水平投影(俯视图)是( )
A. B. C. D.
10.拔河用的绳子为什么把多股细绳绞合在一起( )
A.增大截面面积B.增大体积 C.增大张力 D.增大应力
11.如图,这款碎纸剪整合了多排剪刀,与一般剪刀的结构有一定差异。有了它,您不再需要耗费电能的碎纸机来粉碎保密文件,而且携带性更佳,使用起来十分方便。该项结构设计应用了( )(原创)
A.不同的结构具有不同的强度
B.不同的结构能发生相同的形变
C. 不同的结构能承受不同的力
D. 不同的结构具有不同的功能
12.锯割钢板时,有以下四种锯割方法,比较合理的是( )
13.某设计师设计出一图纸后,并标注其比例是4:1,某边长的实际长度是100cm,我们在图形中标注此边长时,应标注( )
A.400cm B.25cm C.1000 D.100
14. 锉削加工是用锉刀对工件表面进行切削加工,使它达到零件图纸要求的形状。(如图)如果锉削后出现凸形,其原因合理的解释是( )
A.锉削时锉刀没有平 B.锉削时左右手用力不相
C.锉削时台虎钳夹得过紧 D.锉削时,两手压得太重使锉刀成弧形
15. 混凝土具有很好的耐压性能,但抗拉性能较差,而钢筋具有很强的抗拉性能。因此钢筋混凝土具有很好的耐压和抗拉性能。下列钢筋混凝土结构中,钢筋布置合理的是( )
[来源:21世纪教育网]
A B C D
16.用四张扑克牌进行建筑模型承重比赛,下列结构的俯视图能胜出的是( )(原创)
17. 光学显微镜一般由载物台、聚光照相系统物镜、目镜和调焦机构组成的一个系统。如果要使显微镜达到最佳效果,那么必须实现载物台、聚光系统、物目镜及调焦系统的最佳配合才能实现。这体现了系统的( )(原创)
A.整体性 B.动态性
C.环境适应性 D.综合性

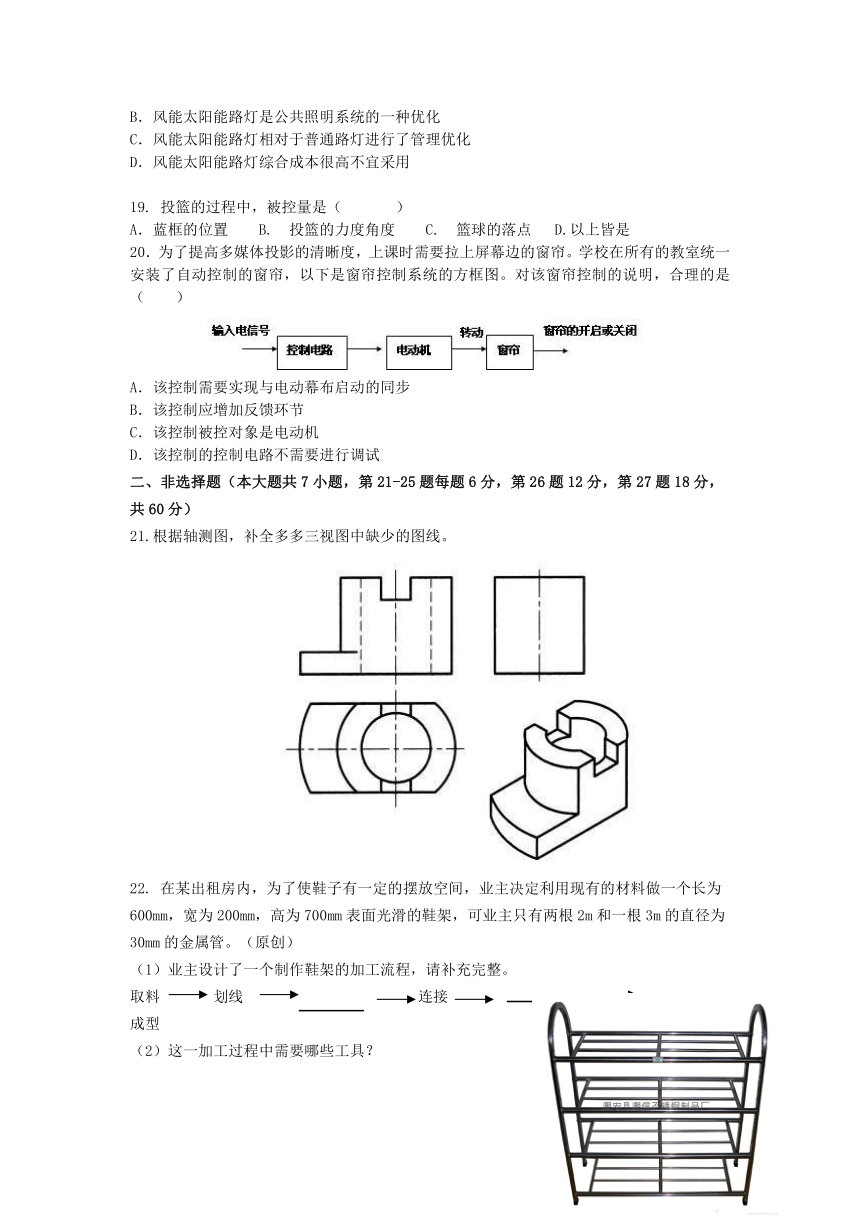

18.风能太阳能路灯是以风能和太阳能为能源的公共场所照明装置,其综合成本远低于普通市供电路灯,且能够有效保护环境。从系统的观点看,以下说法正确的是( )(原创)
A.风能太阳能路灯相对于普通路灯进行了工期优化
B.风能太阳能路灯是公共照明系统的一种优化
C.风能太阳能路灯相对于普通路灯进行了管理优化
D.风能太阳能路灯综合成本很高不宜采用
19. 投篮的过程中,被控量是( )
A.蓝框的位置 B. 投篮的力度角度 C. 篮球的落点 D.以上皆是
20.为了提高多媒体投影的清晰度,上课时需要拉上屏幕边的窗帘。学校在所有的教室统一安装了自动控制的窗帘,以下是窗帘控制系统的方框图。对该窗帘控制的说明,合理的是( )
A.该控制需要实现与电动幕布启动的同步
B.该控制应增加反馈环节
C.该控制被控对象是电动机
D.该控制的控制电路不需要进行调试
二、非选择题(本大题共7小题,第21-25题每题6分,第26题12分,第27题18分,共60分)
21.根据轴测图,补全多多三视图中缺少的图线。
22. 在某出租房内,为了使鞋子有一定的摆放空间,业主决定利用现有的材料做一个长为600mm,宽为200mm,高为700mm表面光滑的鞋架,可业主只有两根2m和一根3m的直径为30mm的金属管。(原创)
(1)业主设计了一个制作鞋架的加工流程,请补充完整。
取料 划线 连接 成型
(2)这一加工过程中需要哪些工具?

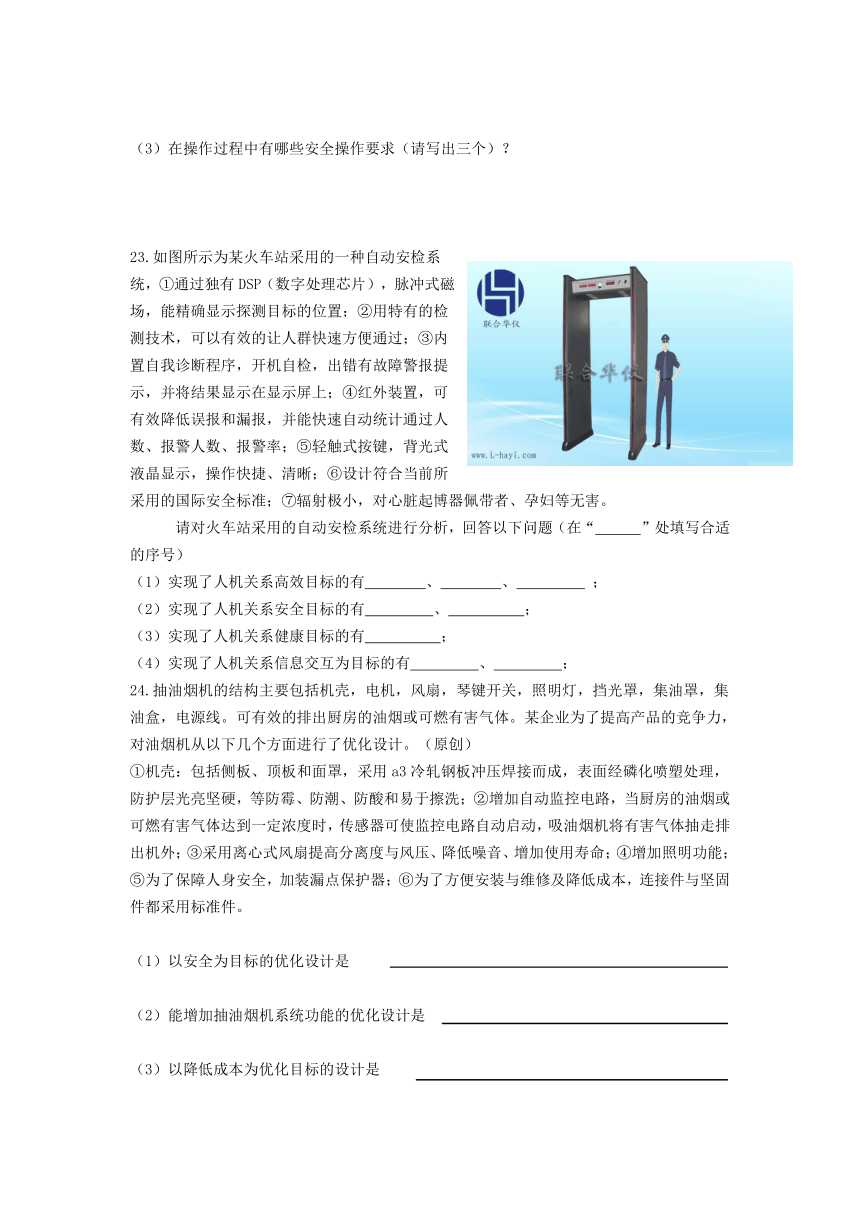

(3)在操作过程中有哪些安全操作要求(请写出三个)?
23.如图所示为某火车站采用的一种自动安检系统,①通过独有DSP(数字处理芯片),脉冲式磁场,能精确显示探测目标的位置;②用特有的检测技术,可以有效的让人群快速方便通过;③内置自我诊断程序,开机自检,出错有故障警报提示,并将结果显示在显示屏上;④红外装置,可有效降低误报和漏报,并能快速自动统计通过人数、报警人数、报警率;⑤轻触式按键,背光式液晶显示,操作快捷、清晰;⑥设计符合当前所采用的国际安全标准;⑦辐射极小,对心脏起博器佩带者、孕妇等无害。
请对火车站采用的自动安检系统进行分析,回答以下问题(在“ ”处填写合适的序号)
(1)实现了人机关系高效目标的有 、 、 ;
(2)实现了人机关系安全目标的有 、 ;
(3)实现了人机关系健康目标的有 ;
(4)实现了人机关系信息交互为目标的有 、 ;
24.抽油烟机的结构主要包括机壳,电机,风扇,琴键开关,照明灯,挡光罩,集油罩,集油盒,电源线。可有效的排出厨房的油烟或可燃有害气体。某企业为了提高产品的竞争力,对油烟机从以下几个方面进行了优化设计。(原创)
①机壳:包括侧板、顶板和面罩,采用a3冷轧钢板冲压焊接而成,表面经磷化喷塑处理,防护层光亮坚硬,等防霉、防潮、防酸和易于擦洗;②增加自动监控电路,当厨房的油烟或可燃有害气体达到一定浓度时,传感器可使监控电路自动启动,吸油烟机将有害气体抽走排出机外;③采用离心式风扇提高分离度与风压、降低噪音、增加使用寿命;④增加照明功能;⑤为了保障人身安全,加装漏点保护器;⑥为了方便安装与维修及降低成本,连接件与坚固件都采用标准件。
(1)以安全为目标的优化设计是
(2)能增加抽油烟机系统功能的优化设计是
(3)以降低成本为优化目标的设计是
25.如图甲是一个转台速度控制示意图。该系统利用电池提供的与预期速度成正比的电压,电压应该放大后作用于驱动电机。(原创)
(1)该控制是开环控制还是闭环控制?
(2)该控制的被控对象、执行器分别是什么?
(3)由于外界干扰因素的存在,该控制系统并不能精确的控制转台的转速。转速计是一种能够提供与转速成正比的电压信号。图乙是引入转速计后的示意图。试画出引入转速计作为检测装置后控制方框图。
26.如图所示是公园里的一座木桥,由木条木板支撑,所有连接均采用钉接方法。(原创)
(1)请你设计一个简单的试验方案,检测该木桥的结构稳定性和强度。
试验名称:
试验目的:
试验准备:待测木桥,标准墙砖若干,小车等
试验过程:
(2)若木桥结构稳定性或强度不高,请从以下两方面提出一种具体的改进措施:
改变结构的形状:
改变连接的方式:
27.如图所示为一款用木材制作的书架,可满足一般家庭存放书籍。现在需要设计一款多功能家庭书架,设计要求为:
A.适合家庭书房使用,具有一定的稳固要求;
B.可存放靠背椅子和不带靠背的凳子;
C.有新的创意,不要与参考作品雷同;
请你根据上述要求,完成以下任务:
(1)画出设计草图,必要时用文字说明;
(2)标注长、宽、高三个外形尺寸;
(3)说明使用的主要材料及相应的连接方式;
(4)说明你的设计方案中有创意的两个特色。
2011年通用技术高考模拟卷参考答案及评分标准
第I卷(共40分)
一、单项选择题(每小题有一个正确选项,每小题2分,共40分)
题号 1 2 3 4 5 6 7 8 9 10
答案 C C C C C C B D B A
题号 11 12 13 14 15 16 17 18 19 20
答案 D A C B D B A B C A
第Ⅱ卷(共60分)
二、非选择题(本大题共6小题,第21-25题每题6分,第26题12分,第26题18分,共60分)
21(6分)
22(6分)
答:(1)锯割 表面处理(1分)
(2)用到的工具有:划针、钢直尺、手锯和台虎钳(2分)
(3)安全操作要求:(3分)
①用台虎钳夹工件时,应松紧适宜,防止损坏工件或夹伤手指;
②锯条安装松紧适宜,防止崩裂伤到人;
③起剧要规范安全,锯割姿势要正确,方法得当;
④安全起见,工件接近锯断时,应用左手扶持被锯下的部分,防止跌落……
…………
23(6分)(每小题1.5分,错一个不得分)
答:(1)实现了人机关系高效目标的有 1 、 2 、 4 ;
(2)实现了人机关系安全目标的有 6  、 7 ;
(3)实现了人机关系健康目标的有 7 ;
(4)实现了人机关系信息交互为目标的有 3 、 5 ;
24(6分)
答:(1)以安全为目标的优化设计是 2 6 (2分)
(2)能增加抽油烟机系统功能的优化设计是 2 5 (2分)
(3)以降低成本为优化目标的设计是 7 (2分)
25(6分)
答:(1)开环控制系统    (1分)
(2)被控对象是转台,执行器是直流电动机。    (2分)
(3)(3分)

26(12分)
(1)请你设计一个简单的试验方案,检测该木桥的结构稳定性和强度。
试验名称:木桥的结构稳定性和强度试验
试验目的:测试木桥的结构稳定性和强度
试验准备:待测木桥,标准墙砖若干,小车等
试验过程:①在待测桥面上推空的小车经过,观察桥面的抖动情况及整桥形状变化
②在小车上放若干墙砖,再推小车在待测桥面上经过,观察桥面的抖动情况及整桥形状变化
③逐渐在小车上增加墙砖,再推小车在待测桥面上经过,观察桥面的抖动情况及整桥形状变化
(2)若木桥结构稳定性或强度不高,请从以下两方面提出一种具体的改进措施:
改变结构的形状:桥采用框架结构,栏杆面都采用三角形结构
改变连接的方式:木结构可以采用榫接,再在连接处进行加固
27(18分)
答:图形依据功能的齐全情况、图形的美观情况酌情给6分;外型的尺寸标注为4分,说明主要材料及相应的连接方式为4分,创意特色为4分,根据实际情况酌情给分。
比较器
给定量
(预期速度)
控制器
(放大器)
执行器(直流电动机)

被控对象
(转台)
被控量
(实际速度)

检测装置
(转速机)
