资源简介

(共11张PPT)

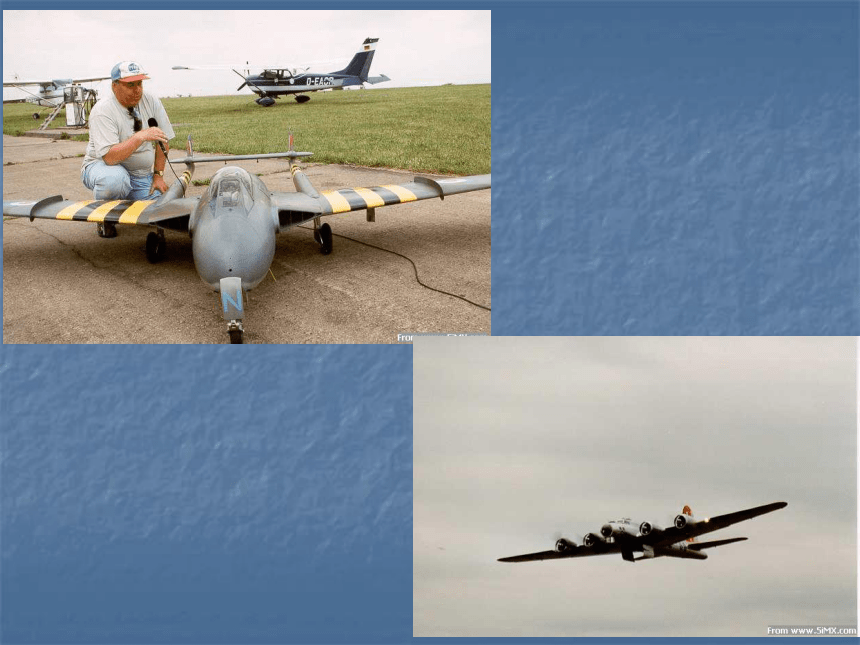

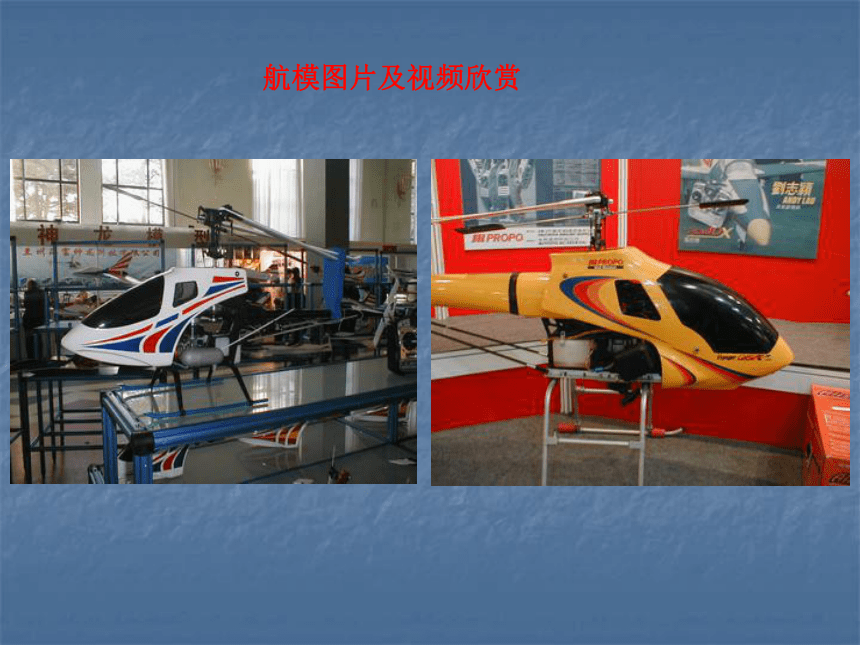

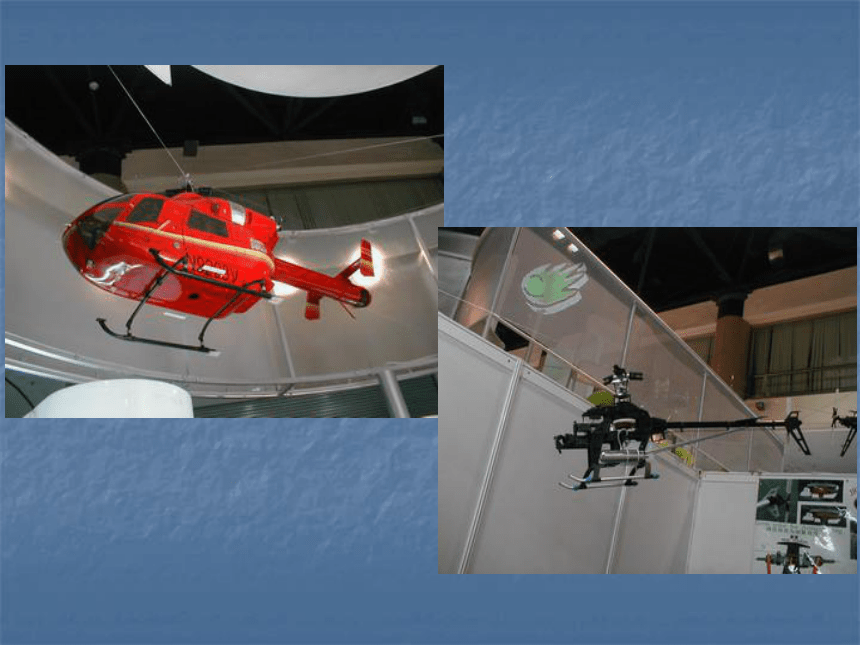

航模图片及视频欣赏

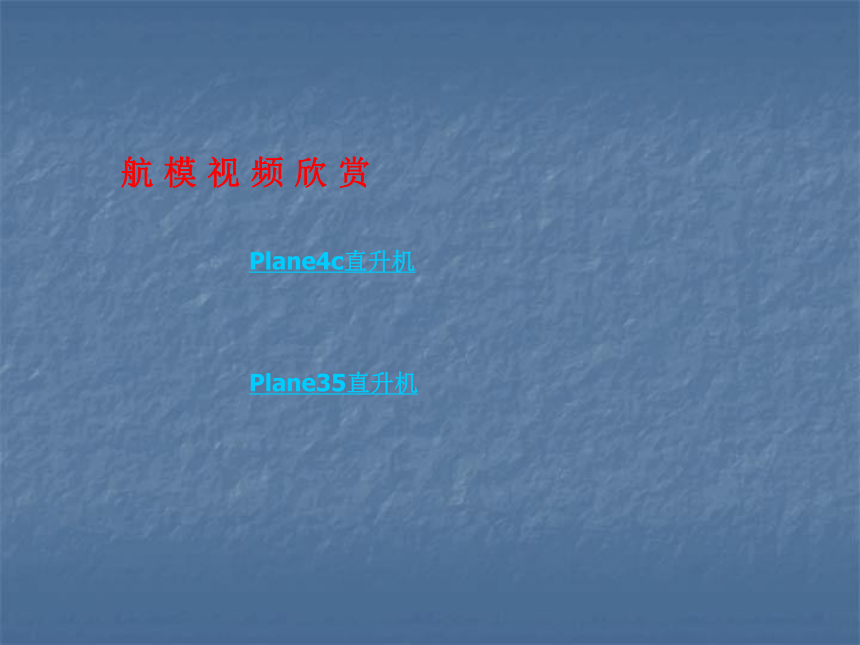

航 模 视 频 欣 赏
Plane4c直升机
Plane35直升机
航 模 知 识 介 绍
一、什 么 叫 航 空 模 型
航空模型是一种重于空气的，有尺寸限制的，带有或不带
有发动机的，不能载人的航空器，就叫航空模型。
技术要求：
最大飞行重量同燃料在内为五千克；

最大升力面积一百五十平方分米；

最大的翼载荷100克/平方分米；

活塞式发动机最大工作容积10亳升 。
飞机模型与模型飞机的区别
一般认为不能飞行的，以某种飞机的实际尺寸按一定比例制作的
模型叫飞机模型。
一般称能在空中飞行的模型为模型飞机，叫航空模型。
二、模 型 飞 机 的 组 成
模型飞机一般与载人的飞机一样，主要由机翼、尾翼、机身、起落架和
发动机五部分组成 。
1、机翼————是模型飞机在飞行时产生升力的装置，并能保持模型飞 。
2、尾翼————包括水平尾翼和垂直尾翼两部分。水平 尾翼可保持模型飞机飞行时的俯仰安定，垂直尾翼保持模型飞机飞行时的方向安定。水平尾翼上的升降舵能控制模型飞机的升降， 垂直尾翼上的方向舵可控制模型飞机的飞行方向。
3、机身————将模型的各部分联结成一个整体的主干部分叫机身。同时机身内可以装载必要的控制机件，设备和燃料等。
4、起落架—— 供模型飞机起飞、着陆和停放的装置。前部一个起落架，后面两面三个起落架叫前三点式；前部两面三个起落架，后面一个起落架叫后三点式。
5、发动机—— 它是模型飞机产生飞行动力的装置。模型飞机常用的动力装置有：橡筋束、活塞式发动机、喷气式发动机、电动机。
三、航 空 模 型 技 术 常 用 术 语
1、翼展——机翼（尾翼）左右翼尖间的直线距离。（穿过机身部 分也计算在内）。
2、机身全长——模型飞机最前端到最末端的直线距离。
3、重心——模型飞机各部分重力的合力作用点称为重心。
4、尾心臂——由重心到水平尾翼前缘四分之一弦长处的距离。
5、翼型——机翼或尾翼的横剖面形状。
6、前缘——翼型的最前端
7、后缘——翼型的最后端。
8、翼弦——前后缘之间的连线。
