电子制作技术（二）
电阻器

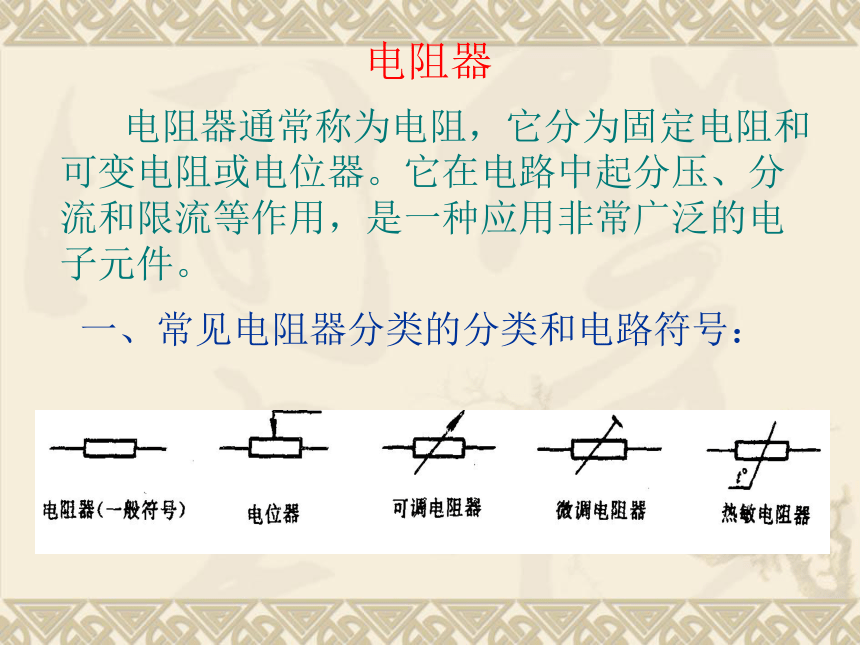

电阻器通常称为电阻，它分为固定电阻和可变电阻或电位器。它在电路中起分压、分流和限流等作用，是一种应用非常广泛的电子元件。
一、常见电阻器分类的分类和电路符号：

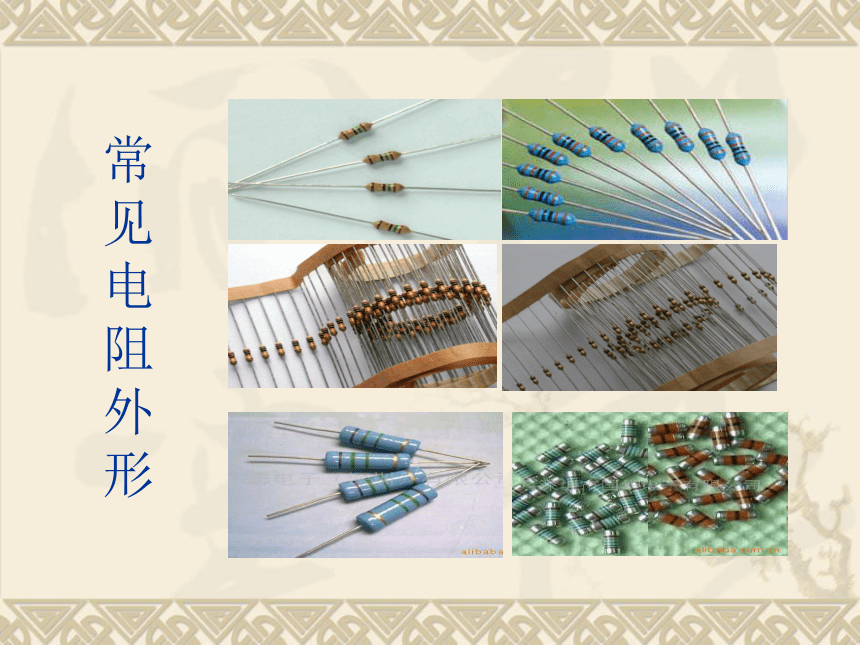

常见电阻外形
电阻值的标识方法

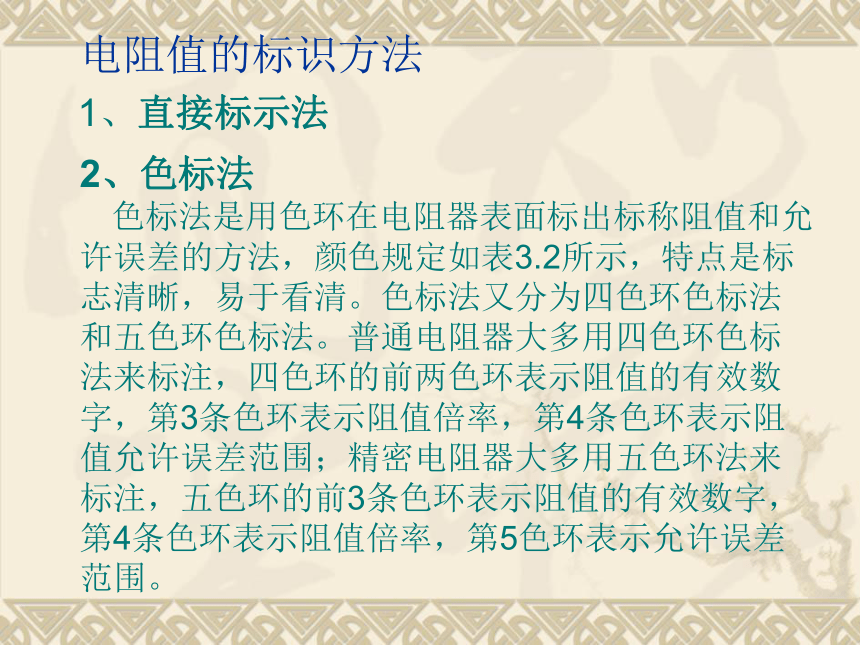

2、色标法 色标法是用色环在电阻器表面标出标称阻值和允许误差的方法，颜色规定如表3.2所示，特点是标志清晰，易于看清。色标法又分为四色环色标法和五色环色标法。普通电阻器大多用四色环色标法来标注，四色环的前两色环表示阻值的有效数字，第3条色环表示阻值倍率，第4条色环表示阻值允许误差范围；精密电阻器大多用五色环法来标注，五色环的前3条色环表示阻值的有效数字，第4条色环表示阻值倍率，第5色环表示允许误差范围。
1、直接标示法

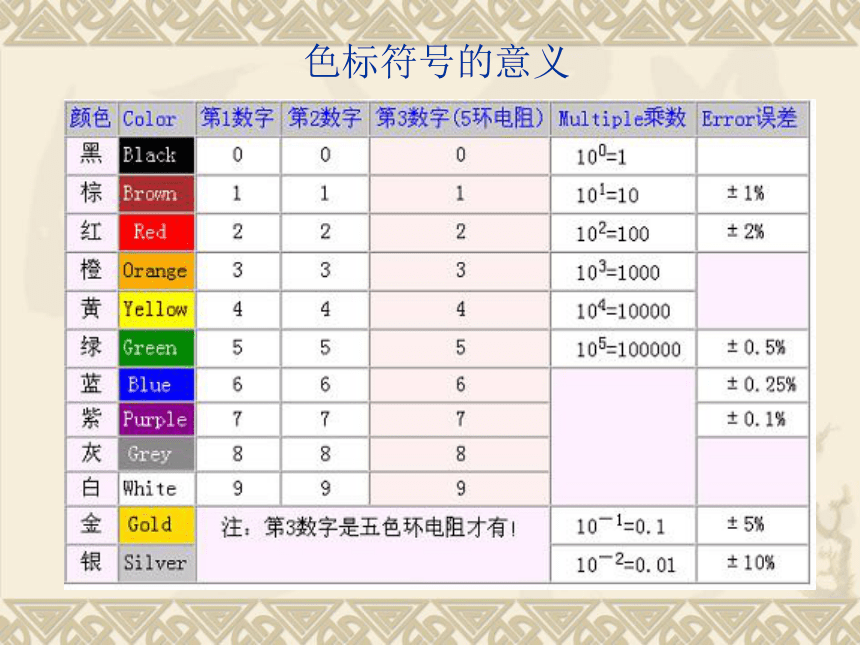

色标符号的意义
色环电阻的读法
　黑　棕　红　橙　黄　绿　蓝　紫　灰　白
　０　１　２　３　４　５　６　７　８　９
第一位有效数字
第二位有效数字
10n
误差
黄
紫
橙
棕
黑
红
1
0
00
1k
4
7
000Ω
练一练
在你的材料中找出电阻并读出它们的阻值做出标记
电 容 器
普通电容器实物
瓷片电容
符 号
图形符号
字母符号
C
单位： 法拉 F
常用单位：微法 μF
皮法 pF
读法
第二数字
1 0 4
第一位数字
104 应为 10×104 =100000pF
×104
半 导 体 晶 体 三 极 管
实物
符号
c
e
b
NPN型
9013
b
c
e
PNP型
9015
e: 发射极
e
b
b: 基 极
c
c: 集电极
发 光 二 极 管
实物
符 号
图形符号
字母符号
LED
单向导电特性（有极性）
工作电压 2V
工作电流 20mA
体积小 亮度高 颜色鲜艳
耗电少 适宜于指示
练一练
在你的元件中找出以上几种元件并把它们摆放在线路板的正确位置
