电子技术
电子闪光器的制作

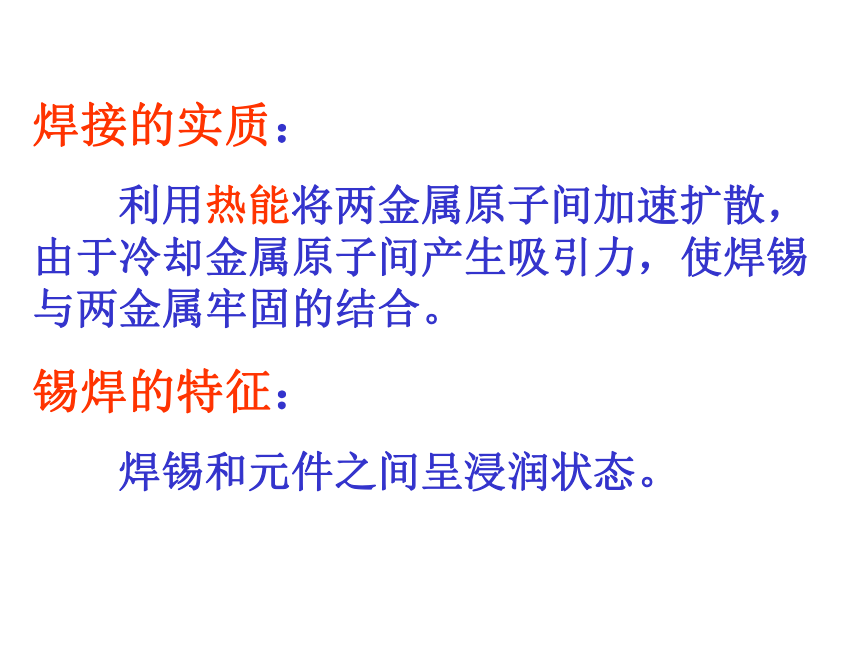

焊接的实质：
利用热能将两金属原子间加速扩散，由于冷却金属原子间产生吸引力，使焊锡与两金属牢固的结合。
锡焊的特征：

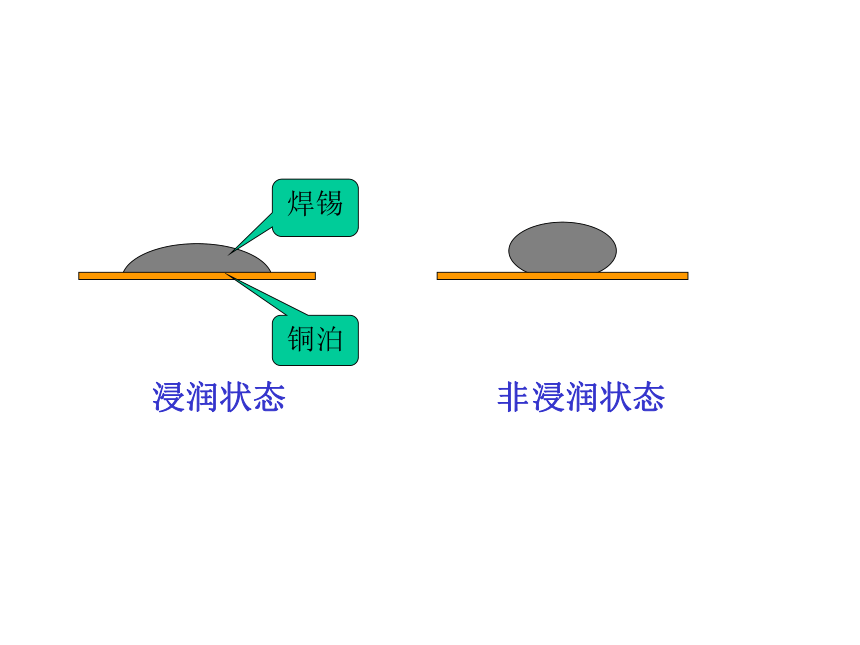

焊锡和元件之间呈浸润状态。
浸润状态
非
浸润状态
焊锡
铜泊

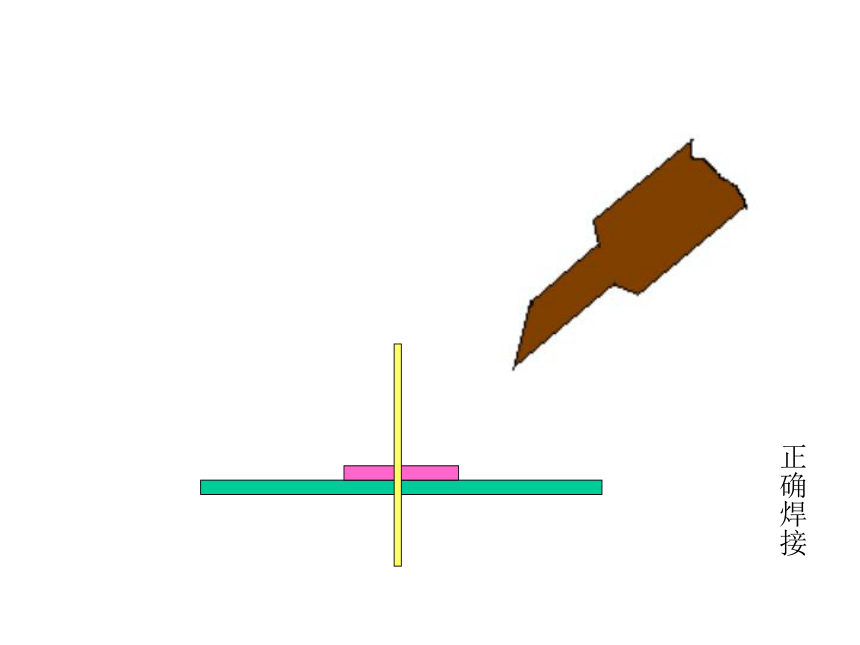

正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接
正确焊接

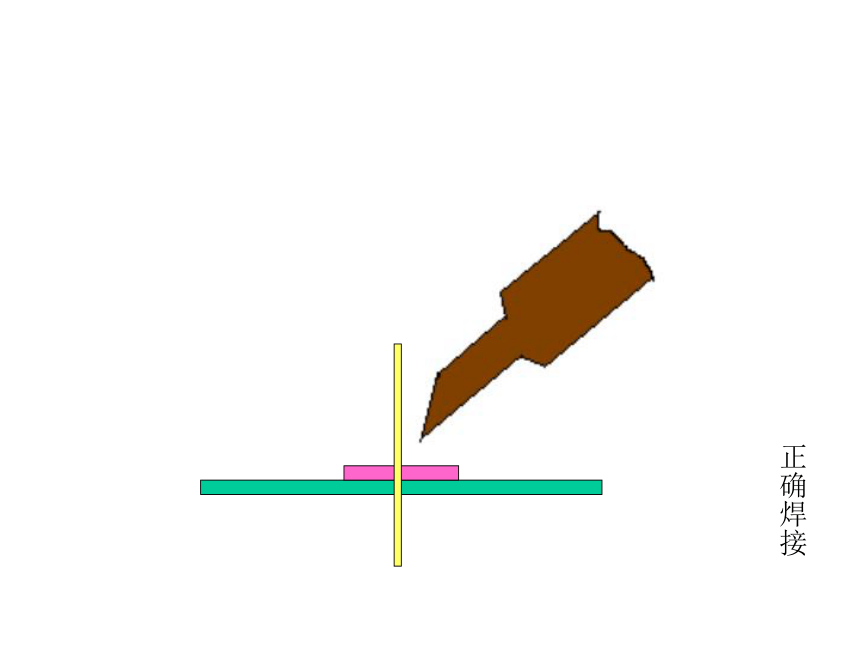

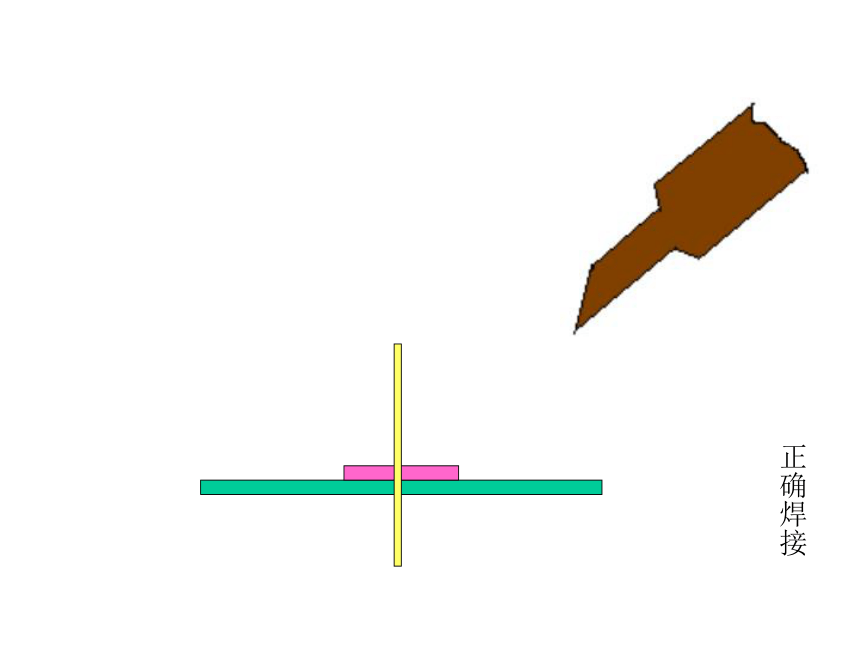

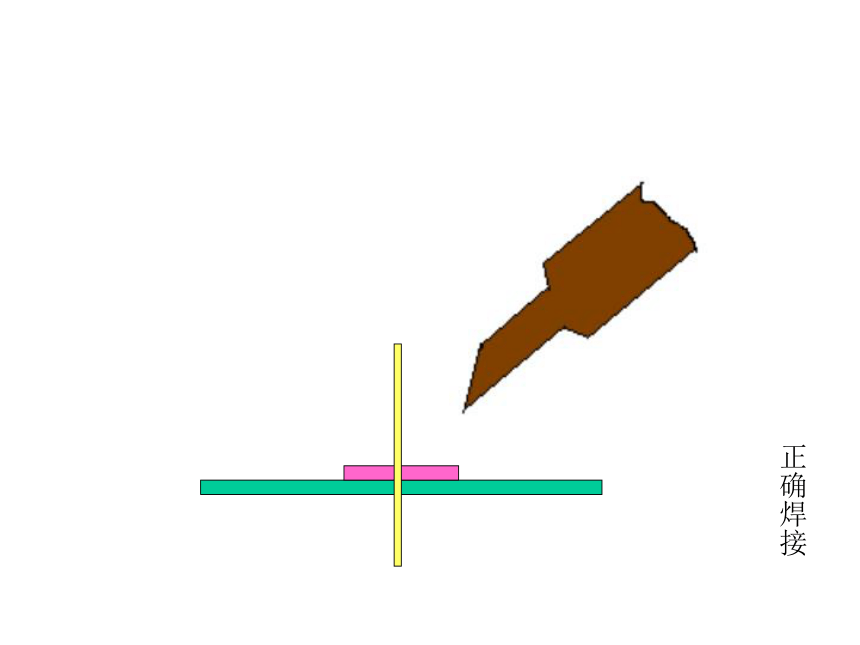

1.加热
正确焊接
1.加热
正确焊接
1.加热
正确焊接
1.加热
正确焊接
1.加热
正确焊接

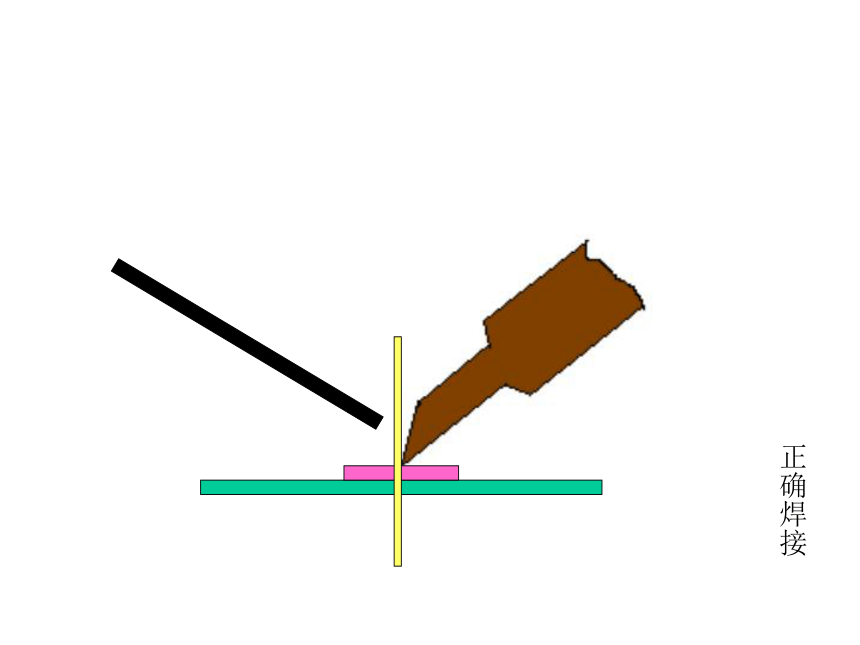

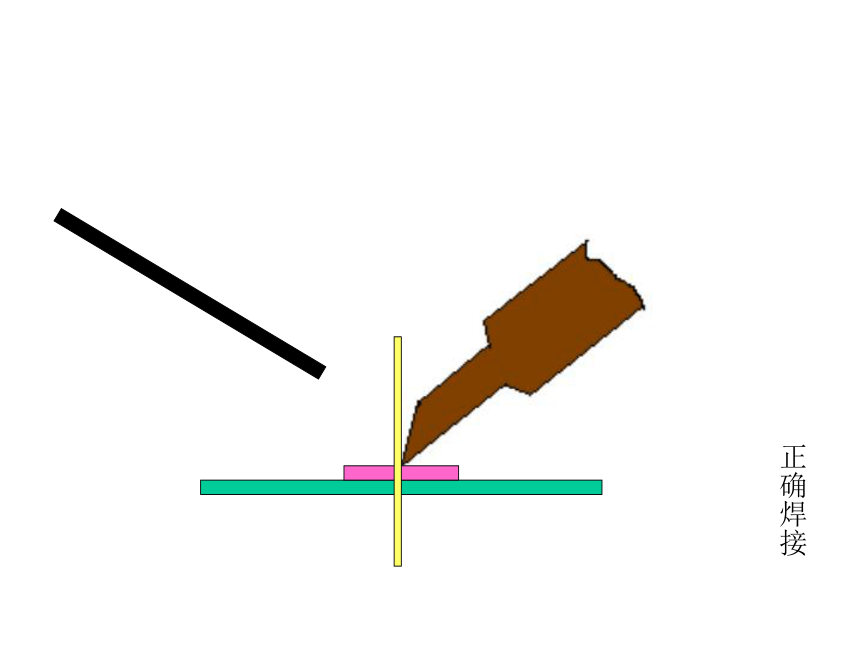

2.加焊锡（松香）
正确焊接
2.加焊锡（松香）
正确焊接
2.加焊锡（松香）
正确焊接
2.加焊锡（松香）
正确焊接
2.加焊锡（松香）
正确焊接
2.加焊锡（松香）
正确焊接
2.加焊锡（松香）
正确焊接
2.加焊锡（松香）
正确焊接
正确焊接
正确焊接

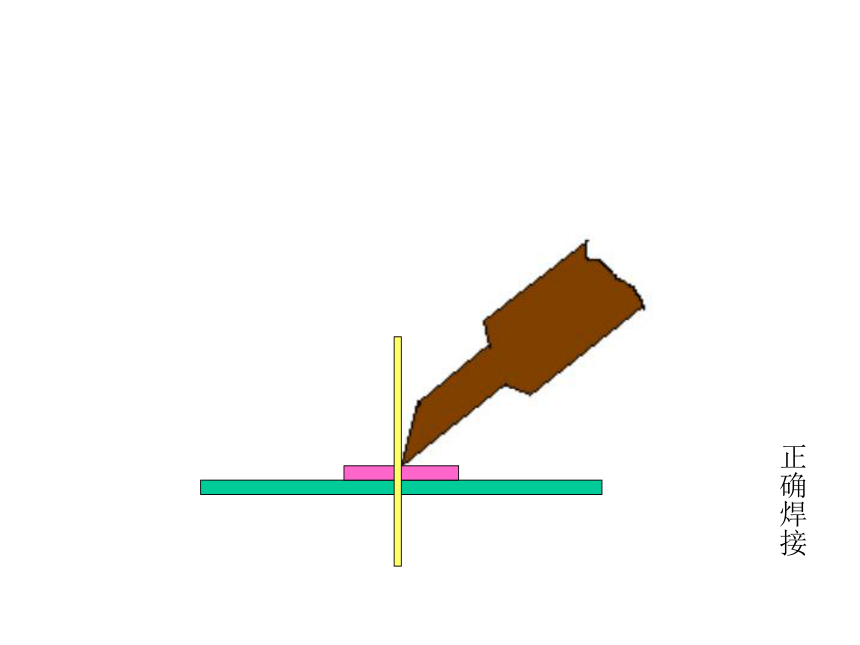

3.撤离
正确焊接
3.撤离
正确焊接
3.撤离
正确焊接
3.撤离
正确焊接
正确焊点：牢固，光洁，大小适中
焊锡用量过多
焊锡用量太少
虚焊：印制板铜泊加热不足
虚焊：印制板铜泊加热不足
虚焊：印制板铜泊加热不足
虚焊：印制板铜泊加热不足
错误焊接
错误焊接
错误焊接
错误焊接
错误焊接
错误焊接
错误焊接
错误焊接
虚焊：表面有氧化层，不洁净。
有毛刺；加热时间控制不当。
加热时间太长，印制板铜箔起翘，脱落。
焊接的要点：1.控制焊锡用量
2.控制加热时间
电子闪光电路
R1：可调电阻
R2：电阻5.6KΩ
R3：电阻100Ω
C：电解电容
V1：NPN型三极管 9013
V2：PNP型三极管 9015
V3：发光二极管
电子闪光电路的安装
R1
R3
V1
V2
C
V3
e
b
c
c
b
e
时间控制器组装
(即延时电路)
时间控制器
v2
v1
R2
R3
c
v3
R1*
100k
棕黑黄
R2
56Ω
绿蓝黑
R3
100Ω
棕黑综
R1
e
e
R5
R1 光敏二极管
R2 20KΩ 红 黑 橙
R3 1 00 Ω 棕 黑 棕
R4 56Ω 绿 蓝 黑
R5 可变电阻 100K Ω
R1
R1
R3
3V
R2
R4
V1
V2
V3
J
多功能自动控制电路组装
R1
R2
R3
V1
V2
R4
R5
V3
e
b
c
e
b
c
t
o
