(共98张PPT)

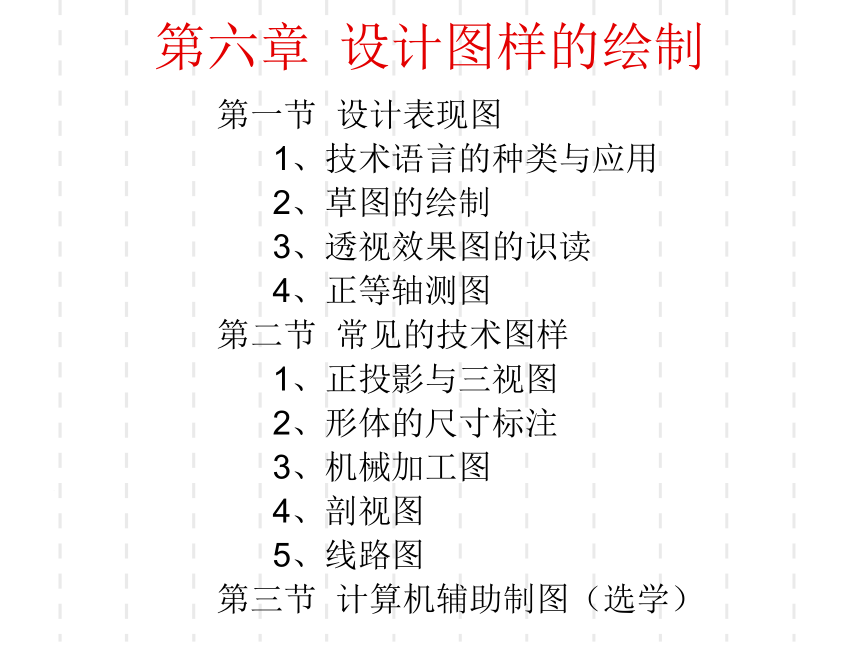

第六章 设计图样的绘制
第一节 设计表现图
1、技术语言的种类与应用
2、草图的绘制
3、透视效果图的识读
4、正等轴测图
第二节 常见的技术图样
1、正投影与三视图
2、形体的尺寸标注
3、机械加工图
4、剖视图
5、线路图
第三节 计算机辅助制图（选学）

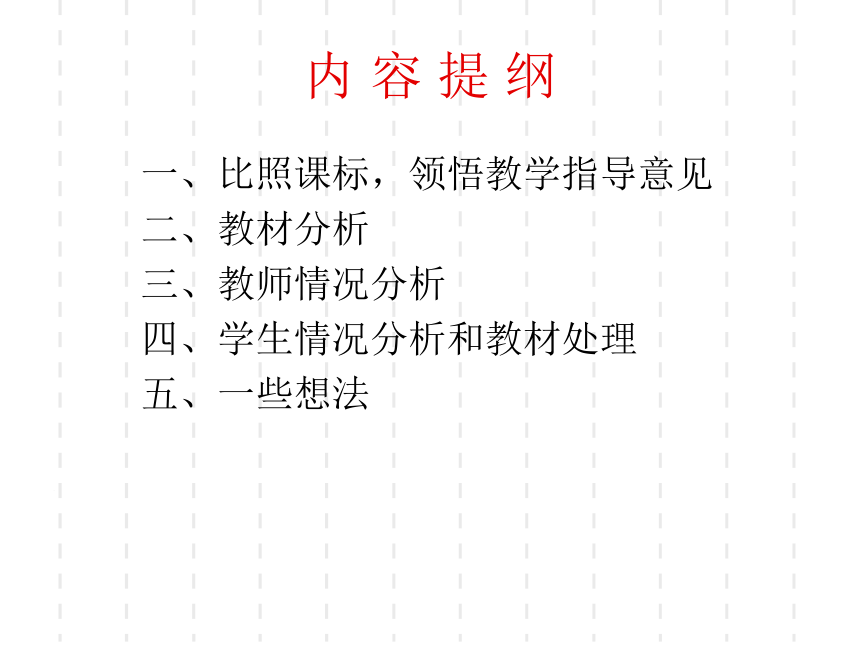

内 容 提 纲
一、比照课标，领悟教学指导意见
二、教材分析
三、教师情况分析
四、学生情况分析和教材处理
五、一些想法

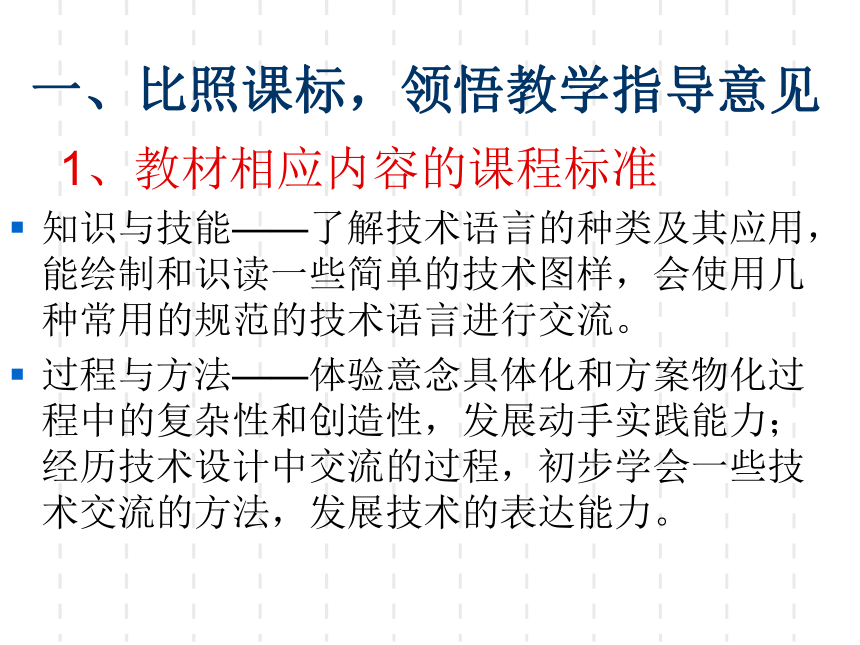

1、教材相应内容的课程标准
知识与技能——了解技术语言的种类及其应用，能绘制和识读一些简单的技术图样，会使用几种常用的规范的技术语言进行交流。
过程与方法——体验意念具体化和方案物化过程中的复杂性和创造性，发展动手实践能力；经历技术设计中交流的过程，初步学会一些技术交流的方法，发展技术的表达能力。
一、比照课标，领悟教学指导意见
情感、态度与价值观——具有良好的合作和交流的态度 ；体验技术问题解决过程的艰辛与曲折，具有克服困难的勇气和决心，培养不怕困难、不屈不挠的意志，感受解决技术难题和获得劳动成果所带来的喜悦；理解科学、技术与社会的相互关系，增强劳动观念，具有敬业意识与创业意识，形成与技术相联系的经济意识、质量意识、环保意识、伦理意识，以及主动参与当地经济建设的意识。

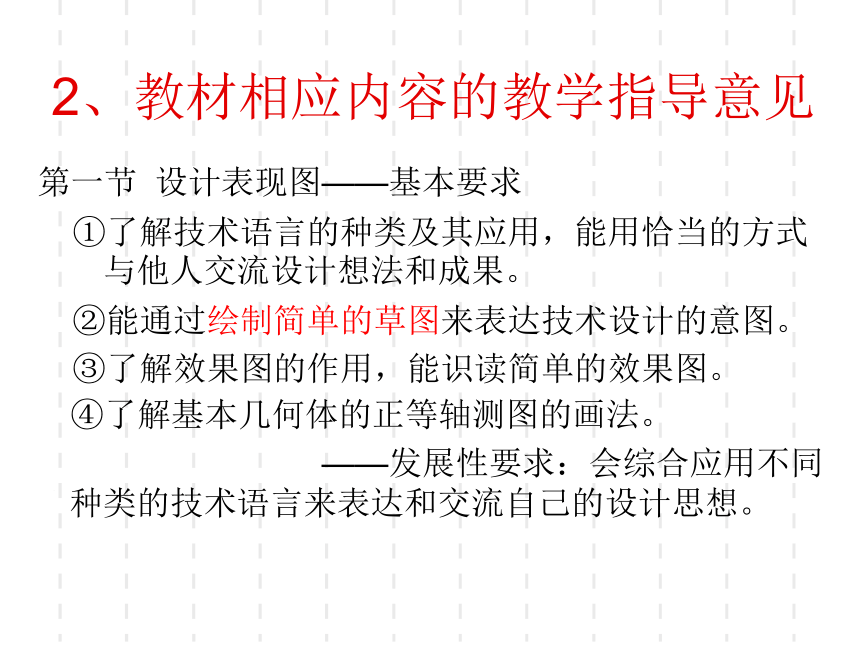

2、教材相应内容的教学指导意见
第一节 设计表现图——基本要求
①了解技术语言的种类及其应用，能用恰当的方式 与他人交流设计想法和成果。
②能通过绘制简单的草图来表达技术设计的意图。
③了解效果图的作用，能识读简单的效果图。
④了解基本几何体的正等轴测图的画法。
——发展性要求：会综合应用不同种类的技术语言来表达和交流自己的设计思想。

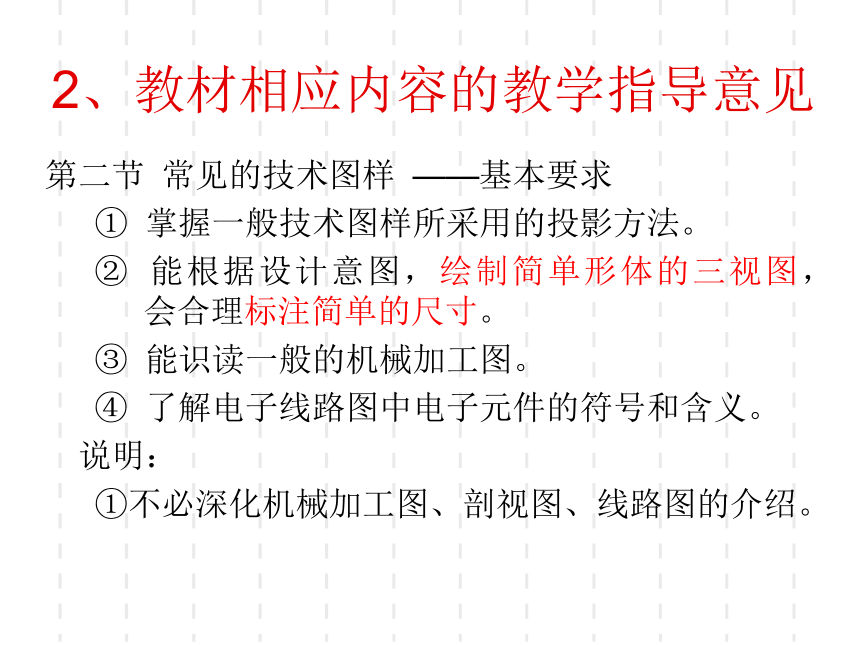

2、教材相应内容的教学指导意见
第二节 常见的技术图样 ——基本要求
① 掌握一般技术图样所采用的投影方法。
② 能根据设计意图，绘制简单形体的三视图， 会合理标注简单的尺寸。
③ 能识读一般的机械加工图。
④ 了解电子线路图中电子元件的符号和含义。
说明：
①不必深化机械加工图、剖视图、线路图的介绍。

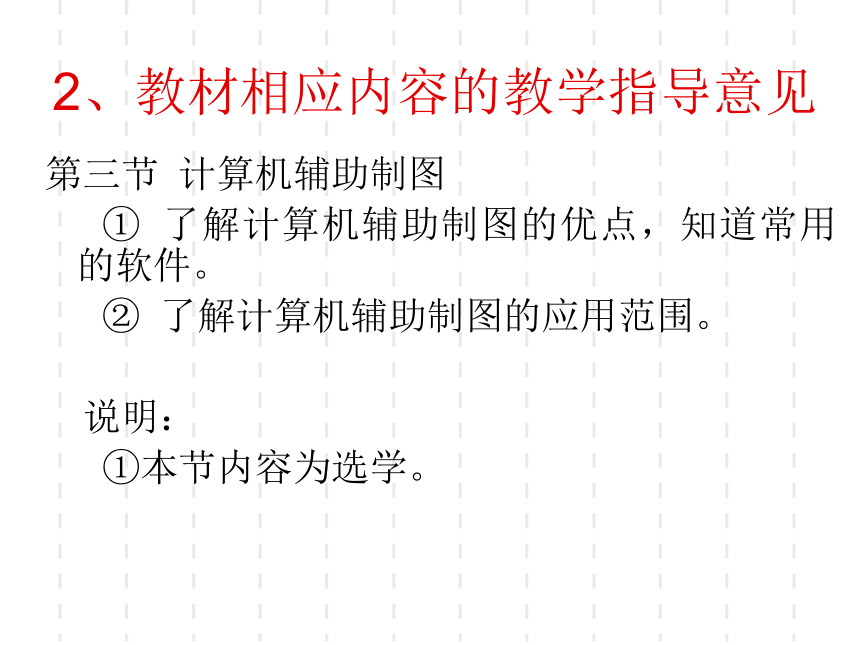

2、教材相应内容的教学指导意见
第三节 计算机辅助制图
① 了解计算机辅助制图的优点，知道常用的软件。
② 了解计算机辅助制图的应用范围。
说明：
①本节内容为选学。

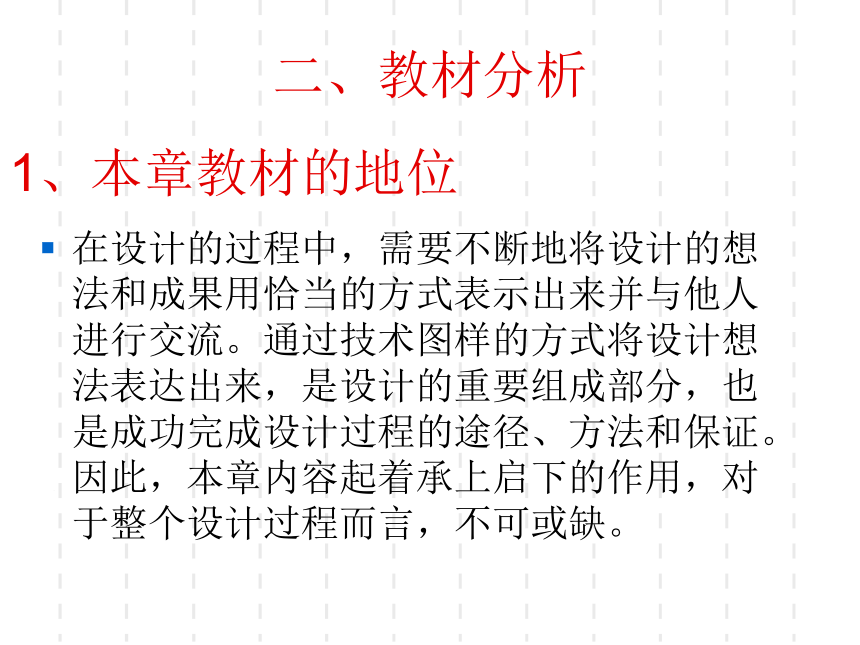

1、本章教材的地位
在设计的过程中，需要不断地将设计的想法和成果用恰当的方式表示出来并与他人进行交流。通过技术图样的方式将设计想法表达出来，是设计的重要组成部分，也是成功完成设计过程的途径、方法和保证。因此，本章内容起着承上启下的作用，对于整个设计过程而言，不可或缺。
二、教材分析

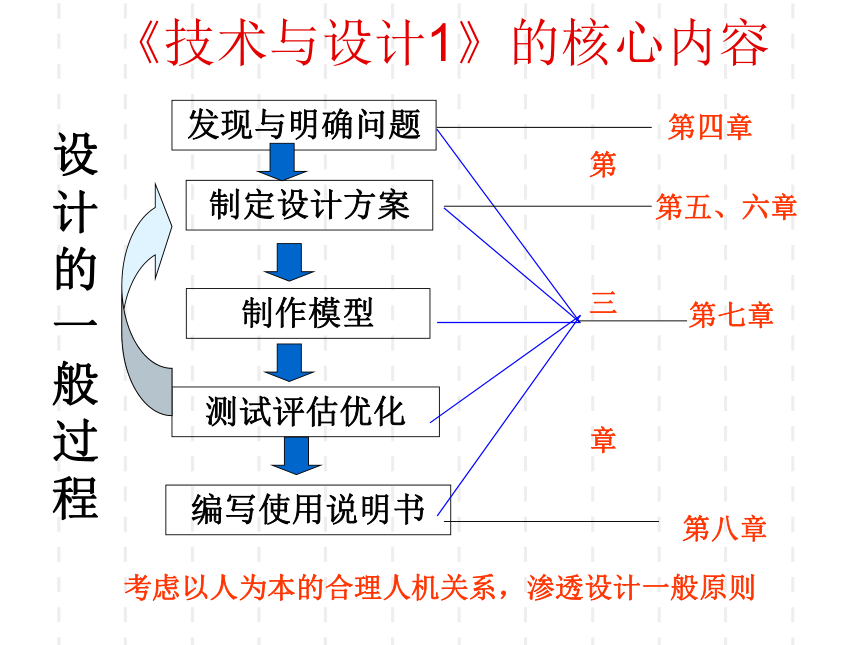

《技术与设计1》的核心内容
设
计
的
一
般
过
程
发现与明确问题
制定设计方案
制作模型
测试评估优化
编写使用说明书
第
三
章
第四章
第五、六章
第七章
第八章
考虑以人为本的合理人机关系，渗透设计一般原则

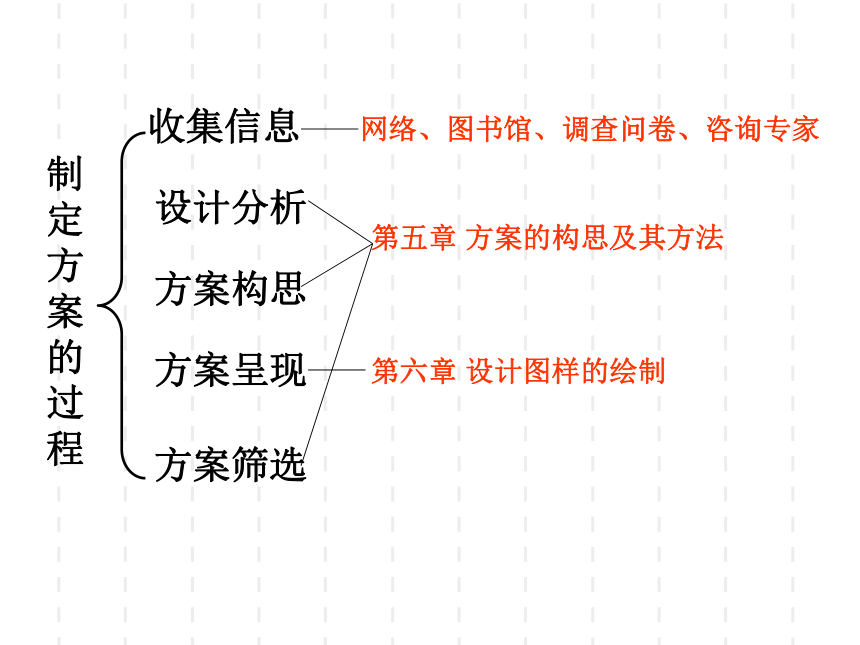

收集信息
设计分析
方案构思
方案呈现
方案筛选
制
定
方
案
的
过
程
第五章 方案的构思及其方法
第六章 设计图样的绘制
网络、图书馆、调查问卷、咨询专家

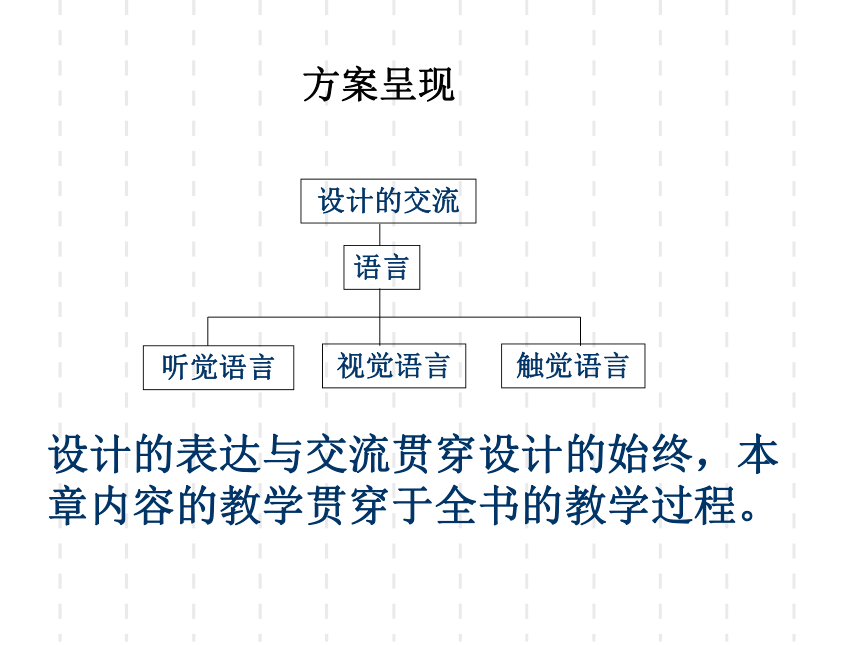

方案呈现
设计的交流
语言
听觉语言
触觉语言
视觉语言
设计的表达与交流贯穿设计的始终，本章内容的教学贯穿于全书的教学过程。

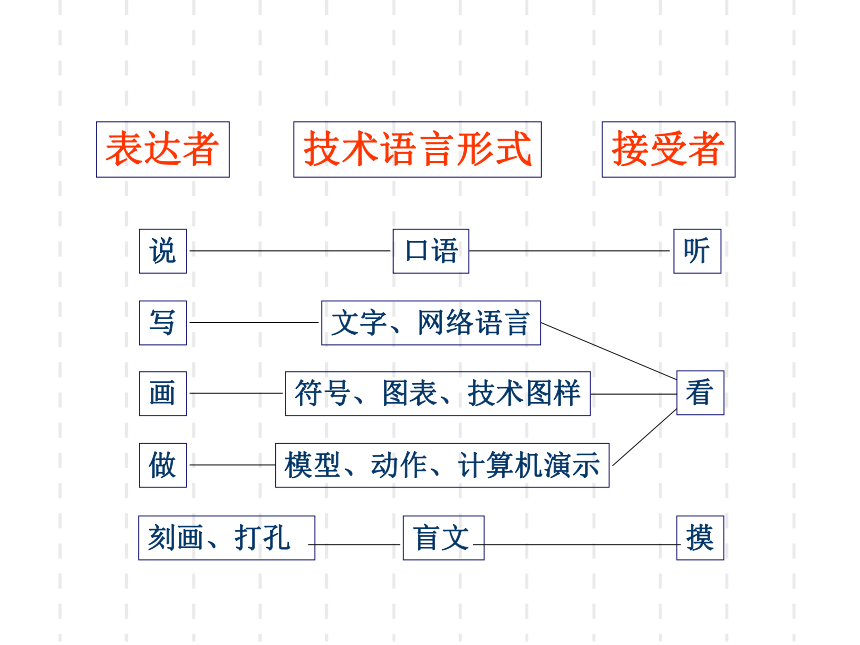

表达者
接受者
技术语言形式
写
画
做
听
说
口语
文字、网络语言
符号、图表、技术图样
模型、动作、计算机演示
看
刻画、打孔
盲文
摸
2、本章教学重点与难点
草图
三视图
形体的尺寸标注
注意：当教材说明与学科教学指导意见不统一时，以学科教学指导意见为准。
① 本章共三节，建议第一节、第二节各安排上2课时，第三节1课时（选学）；
② 第一节第1课时可从总体上介绍技术语言的种类，可选取几种对技术语言的特性作探讨，第2课时正等轴测图的画法可用多媒体课件举例讲解，以提高效率和学生的感性认识；第二节第1课时对正投影知识的介绍可用立体几何模型简单教具进行演示，从而画出三视图并讨论其投影特性，课后布置作业进行强化训练，第二节第2课时可在对三视图知识的基础上，结合棱柱和圆柱、圆锥和四面体体等模型对比讲解，介绍简单形体的尺寸标注；第三节为选学内容，简单介绍常用制图软件和应用范围。
3、本章的教学课时安排:
三、教师情况分析
通用技术教师基本上是从其它学科改行转过来的，各人的学科背景不同，每个人对教材中出现的非本专业的内容的理解不一定很准确、到位。除了搞清楚关键的技术用语、名称，图样、投影、视图之外，一般不必讲解，主要在于思维方式和理念上引导学生。
四、学生情况分析和教材处理
学生主要还是被动接受，因为开了课，要会考、高考等考试，才比较重视。所以教材处理上，除了落实考查知识点之外，主要内容是提升学生兴趣的有关知识话题，并渗透科学思维方式和理念。
五、一些想法
授人予鱼不如授人予渔
１.方法比知识重要
２.思维方式和理念比方法更重要
第六章 设计图样的绘制
一、技术表现图
1.什么是技术语言(Technical Language)
技术语言是一种在技术活动中进行信息交流的特有的语言形式。
2.技术语言的种类
机械加工图
1）图样
建筑施工图
一、技术表现图
2.技术语言的种类
1）图样
电子电路图
布线图
一、技术表现图
2.技术语言的种类
1）图样
奥运会会徽图样
吉祥物图样
一、技术表现图
2）图表
2.技术语言的种类
一、技术表现图
2）图表
2.技术语言的种类
透视效果图
草 图
一、技术表现图
2.技术语言的种类
3）模 型
一、技术表现图
2.技术语言的种类
3）模 型
一、技术表现图
2.技术语言的种类
4）符号
一、技术表现图
禁令标志：白底红边
警告标志：黄底黑边
指示标志：蓝底白边
交通标志图
2.技术语言的种类
4）符号
一、技术表现图
2.技术语言的种类
5）手势
一、技术表现图
2.技术语言的种类
5）手势
一、技术表现图
技术 打法：双手伸平，互拍手背，表示有本领。此处引申为技术。
发明（创造） 打法：一手握拳贴于太阳穴旁，然后向外移动，并张开五指。
2.技术语言的种类
6）计算机语言
一、技术表现图
2.技术语言的种类
7）其他技术语言
口头语言、
计算机演示、
网络语言、
旗语、灯语等等
技术语言：是一种在技术活动中进行信息交流的特有的语言形式。
一、技术表现图
技术语言有什么特征？
言简意赅、通俗直观、规范统一
一、技术表现图
3.技术语言的特征
4.不同技术语言适用范围及特点
技术语言种类 适用范围及特点
口头语言
图样
图表
计算机演示、网络语言
(生动形象、灵活、开放)适用于远程交流
非正式、即时交流
呈现复杂产品的设计方案和对设计进行详细说明（规范、直观、准确）
比较方案
一、技术表现图
马上行动
请说出适合以下技术活动所用的技术语言
1.详细说明神州飞船的结构
2. 指导学生对电路进行连接
3.考场示意学生保持安静
4.比较绍兴一中历年高考升学率
5.提醒人禁止在加油站吸烟
6.破解“熊猫烧香”病毒
模型
图样
手势
图表
符号
计算机语言
一、技术表现图
下面是一些交通符号,分别表示什么意思
禁止通行
禁止带宠物
注意
停车
安全出口
一、技术表现图
一、技术表现图
一、技术表现图
(1)徒手绘图:
第一步:掌握正确的握笔姿势
第二步:徒手画线练习
第三步:提高对笔的控制能力
5. 草图的绘制
一、技术表现图
(2)网格徒手图:
要领: 与地面垂直的线垂直画，与地面平行的线按网格的斜线画，同时以网格的小格来确定物体的比例。
一、技术表现图
Ⅰ　画圆
“正等测圆”的画法类似，只是把画“正方形”改为画“菱形”而已
(3)基本图形的画法:
Ⅱ　画圆柱体
①画两个正等测圆
②用两条平行线连接两个正等测圆
一、技术表现图
Ⅲ　画立方体
①画正等测正方形（两条虚线）
②确定立方体的高，画四角垂线（内侧垂线为虚线）
③画一个平行于底面的正等测正方形
一、技术表现图
Ⅳ　画锥体
①画两条与水平面成30°角的射线
②画一条垂线
③连接线（内侧为虚线）
一、技术表现图
Ⅴ　直线与曲线的连接
一、技术表现图
构思草图是以具体图形把想法表现出来
设计草图是经过整理、选择、修改、完善的草图
6.草图的分类
一、技术表现图
①选用合适的笔来画图（2H铅笔）
②在方格纸上按照构思好的设计方案，画出产品的外观比例关系。
③在准备好的透视网格纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。
④画产品的中间调子，注意色彩过渡自然。
② ③ ④
7.草图绘制的步骤
一、技术表现图
⑤细致描画产品的亮部及高光部位。
⑥描绘产品放置平面上的阴影，突出形体的体积感和质量感。
⑤
⑥
一、技术表现图
效果图更能真实地表现产品的式样、材质和空间效果。
从效果图上注意把握产品的形态、功能和特征，了解产品的外观上的实际比例关系和色彩搭配及材质感。
8.透视效果图的识读
一、技术表现图
（1）正等轴测图是一种可以表现物体三维结构特征的图形。
9.正等轴测图
一、技术表现图
(2)平面结构形体的正等轴测图的绘制
A.根据形体特征，确定长(X)、宽(Y)、高(Z)等三轴在图纸上的位置。
B.沿着上述三轴分别量出物体的长、宽、高的尺寸，画出长方体的轴测图。
C.根据长度方向、高度方向的尺寸，画出左上角斜切面。
D.根据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。
一、技术表现图
正等轴测图画法
A.作XYZ坐标轴
B.画出长方体的轴测图
C.画出左上角斜切面
D.画出左前方斜切面
正等轴测图画法演示
一、技术表现图
正等轴测图上长、宽、高三个方向的坐标轴
之间角是多少度
答案: 120度
一、技术表现图
(3)圆的正等轴测图的绘制
小结
P119课后作业、活动手册十
一、技术表现图
二 常见的技术图样
１.正投影
（1）投影：在光的照射下，形体在地面上产生的影子。
二 常见的技术图样
投影中心
投影线
投影面
被投影物体
工程图样一般都是采用正投影
（２）正投影法：
----投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。
二 常见的技术图样
。
中心投影法
平行投影法
斜投影法
正投影法
投影法的分类
（３）正投影的基本性质
二 常见的技术图样
真实性
积聚性
类似性
正投影的投影特性
真实性
积聚性
类似性
二 常见的技术图样
要确定物体的空间形状，需要采用多面正投影。
二 常见的技术图样
２.三视图
a.正面投影面用“V”标记；
b.侧面投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线称为投影轴，分别用OX、OY、OZ表示；
三根轴的交点Ｏ称为原点。
（１）三视图的三投影面体系
二 常见的技术图样
X
Y
Z
O
Ｖ
Ｈ
Ｗ
主视图
左视图
俯视图
三投影面体系
（２）三视图的形成
二 常见的技术图样
（３）三视图的名称
C、从上向下看，即得在H面上的投影，称为俯视图。
A、从前向后看，即得V面上的投影，称为主视图；
B、从左向右看，即得在W面上的投影，称为侧视图或左视图；
二 常见的技术图样
主视图反映物体的长度和高度，不反映物体的宽度。
俯视图反映物体的长度和宽度，不反映物体的高度。
左视图反映物体的宽度和高度，不反映物体的长度。
二 常见的技术图样
X
Z
YW
YH
O
三视图的
展开图
主视图
左视图
俯视图
二 常见的技术图样
（4）物体的三视图在图纸上的位置
左视图
俯视图
主视图
二 常见的技术图样
位置关系
投影关系
方位关系
注意搞清：
长对正
高平齐
宽相等
主视图
左视图
俯视图
（5）三视图的关系
二 常见的技术图样
（6）六向方位关系
主视图的上下左右对应物体的 关系；
上下左右
二 常见的技术图样
俯视图的上下左右对应物体的 关系；
后前左右
（6）六向方位关系
二 常见的技术图样
左视图的上下左右对应物体的 关系。
上下后前
（6）六向方位关系
二 常见的技术图样
（７）三视图的识读
可视轮廓线用实线，不可视轮廓线用虚线。
同一平面内的形体分割线不是轮廓线。
二 常见的技术图样
铅笔：H HB B
三角板 曲线板
圆规：
图板
比例尺
分规
丁字尺
（８）三视图的绘制
①一般画图工具
图板
丁字尺
图板
丁字尺
二 常见的技术图样
②步骤
a、结构分析(分析物体的基本形体组成及其形状、大小、位置关系）
b、确定主视图（反映物体的主要形状特征）
c、根据模型尺寸,选择合适的绘图比例。
d、用Ｈ铅笔画底图，用ＨＢ铅笔画对称轴线，最后用Ｂ铅笔勾出轮廓线。（轮廓线与底线粗细比例为２：１）
e、擦去辅助线。
二 常见的技术图样
30
18
30
20
二 常见的技术图样
Ｘ
ＹＨ
ＹＷ
Ｚ
O
三视图画法示例
马上行动
二 常见的技术图样
二 常见的技术图样
问题:
答案：1.主视图 2.不能
1.这是三视图中的哪一种图？
2.一个方向的投影能不能完整地表达物体的形状和大小 ，能不能区分不同的物体？
３.形体的尺寸标注
（1）尺寸标注的基本要求：正确、完整、清晰、合理
二 常见的技术图样
（2）尺寸要素
尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸数字
尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。
尺寸线
图样上所注尺寸表示形体的真实大小与图样的大小及绘图的准确度无关。
尺寸组成的要素
二 常见的技术图样
（3）尺寸标注举例
标注直径尺寸
标注半径尺寸
标注形体尺寸
二 常见的技术图样
马上行动
根据右图所给形体的主视图、左视图，分析形体的结构，标注形体尺寸。
二 常见的技术图样
（2）
组成
是以三视图的形式来
表达机械加工方法的
一种技术图样。
（1）定义：
三视图及其尺寸标注
必要的其他视图
标题栏和文字说明
4.机械加工图
二 常见的技术图样
5.剖视图
（1）定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形
(1)包含内部结构如孔、槽的轴线，或物体的对称面；
(2)平行于相应的投影面
（2）剖切面的特征：
（3）画剖视图，要注意什么？
二 常见的技术图样
6.线路图
电子线路图是指用图形符号和线段组成的电子工程用的略图。包括电路原理图、接线图和逻辑图。
如何识读线路图？
(1)认识元器件符号；(2)清楚元器件的连接方式；(3)确定信号流向
二 常见的技术图样
马上行动
阅读右面的电路图:
1．说明电路中有哪些元器件。
2．根据元器件符号间的连接，判断信号流向，并说明该电路可以实现什么样的功能。
二 常见的技术图样
小结
P129课后练习、活动手册十一
二 常见的技术图样
三 计算机辅助制图
略
