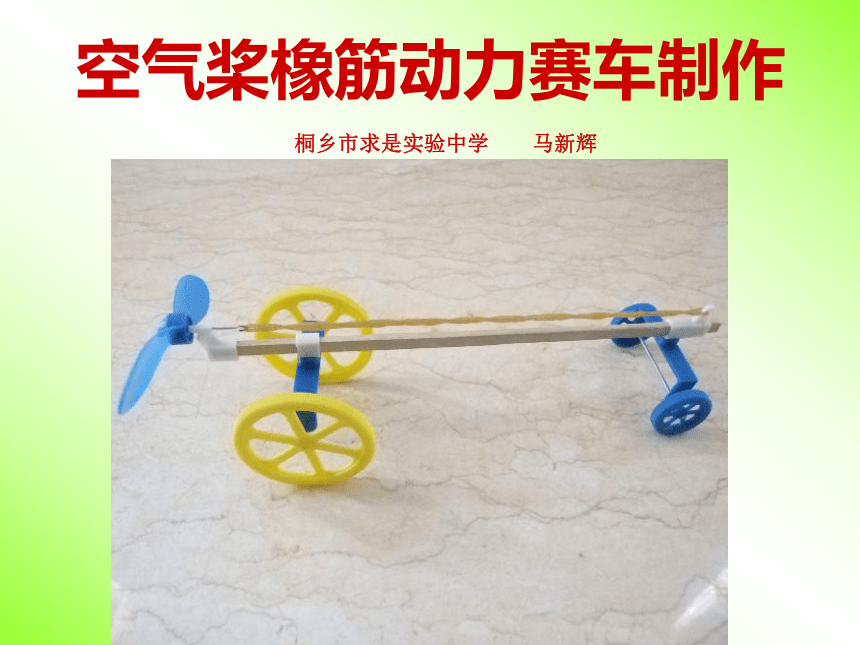

空气桨橡筋动力赛车制作
桐乡市求是实验中学 马新辉

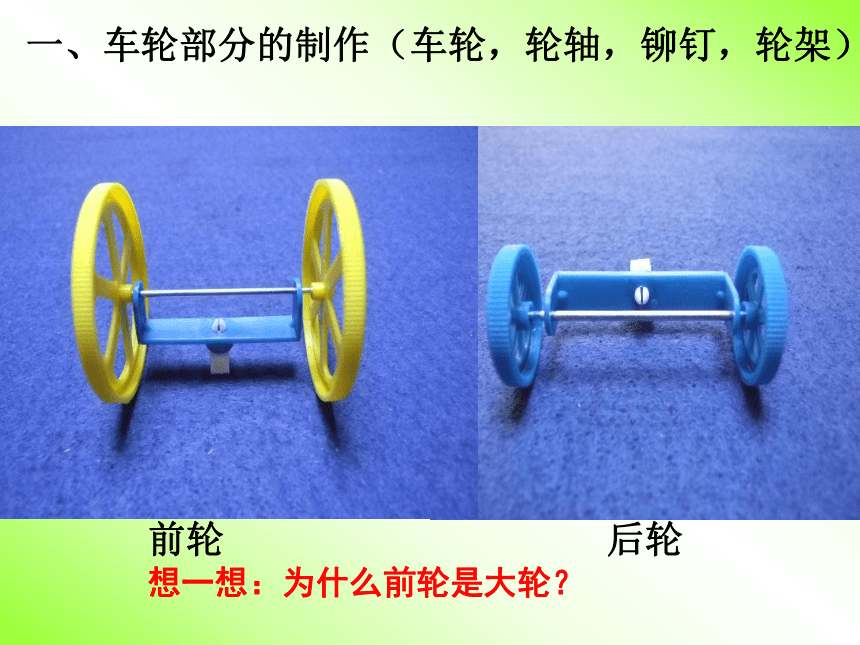

一、车轮部分的制作（车轮，轮轴，铆钉，轮架）
前轮 后轮
想一想：为什么前轮是大轮？

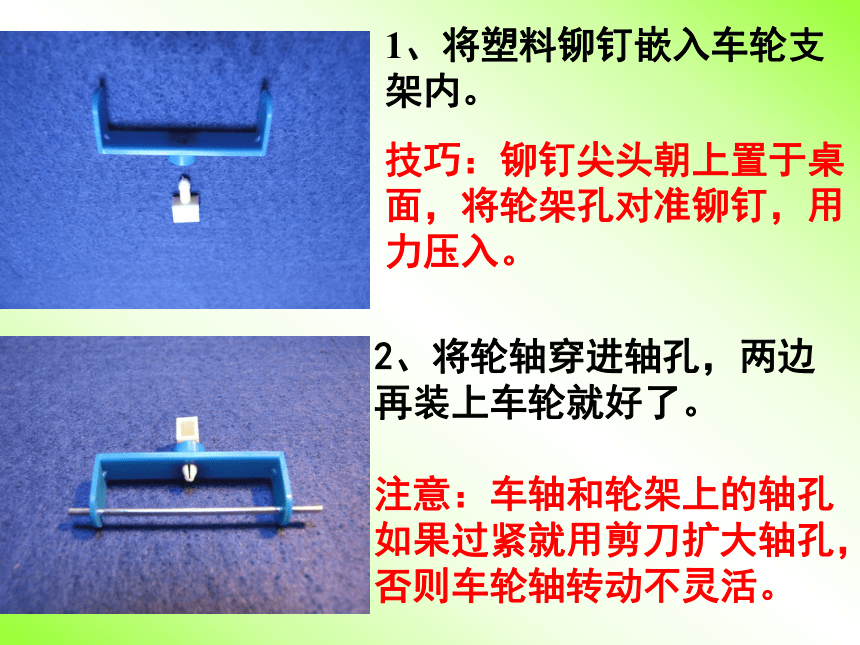

1、将塑料铆钉嵌入车轮支架内。
技巧：铆钉尖头朝上置于桌面，将轮架孔对准铆钉，用力压入。
2、将轮轴穿进轴孔，两边再装上车轮就好了。
注意：车轴和轮架上的轴孔如果过紧就用剪刀扩大轴孔，否则车轮轴转动不灵活。

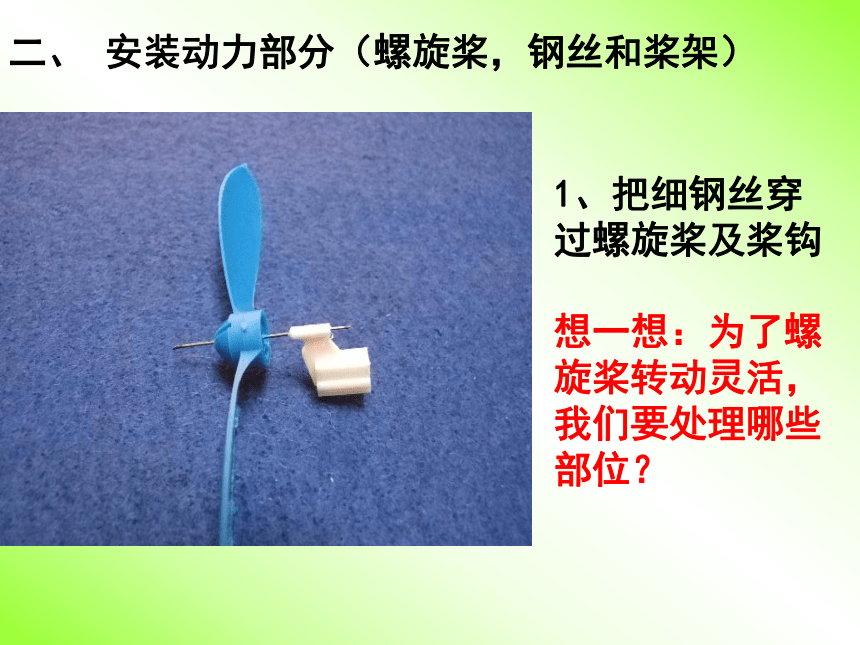

二、 安装动力部分（螺旋桨，钢丝和桨架）
1、把细钢丝穿过螺旋桨及桨钩
想一想：为了螺旋桨转动灵活，我们要处理哪些部位？

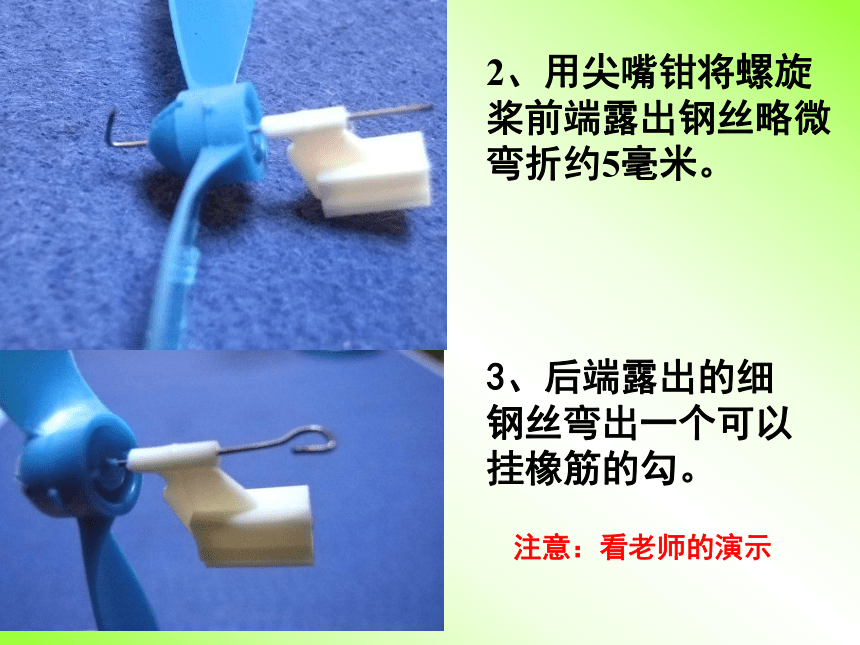

2、用尖嘴钳将螺旋桨前端露出钢丝略微弯折约5毫米。
3、后端露出的细钢丝弯出一个可以挂橡筋的勾。
注意：看老师的演示

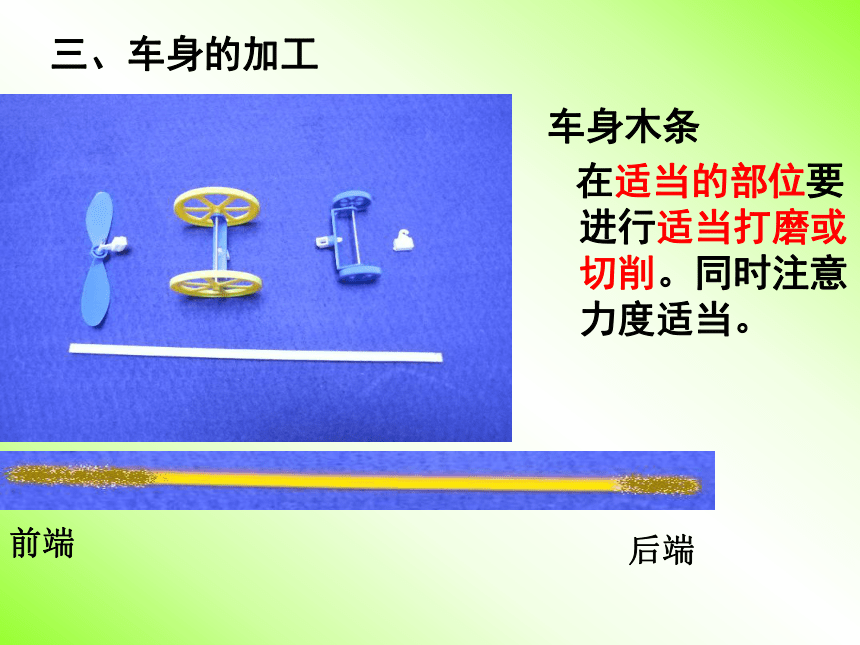

三、车身的加工
车身木条
在适当的部位要进行适当打磨或切削。同时注意力度适当。
前端
后端
四、 整体装配
安装时注意力度，不要损坏木条，尾钩口朝外。最后把橡皮筋挂在尾钩及钢丝钩两端。
五、橡筋动力车的操作
调好四轮的方向
螺旋桨面对自己，逆时针旋转约100圈
释放时置于地面，先松开螺旋桨，待转动稳定后，扶好车尾的手再松开，否则橡筋扭力容易导致车身侧翻。
比一比：看看谁的车做得有快又好
谁的车开得又快又稳
小贴士
1、注意合作分工，提高效率。
2、注意工具的安全使用。
问题及解决方案
有一轮不着地：检查车身木条并进行修正。
螺旋桨转动不灵活：检查橡筋，检查螺旋桨与浆钩之间是否有毛刺。
动力不足：检查螺旋桨，桨叶是否有毛刺，是否与桨轴垂直；检查橡筋挂钩是否与橡筋处于同一直线。
车身断了：试着做个短小的车.
六、探索
1 用两根橡筋或将橡筋对折后试试，你发现了什么？
2 木条两端都安装螺旋桨,会产生什么结果？
3 你能把橡筋动力车改成其它有动力装置的车吗？
创作——橡筋动力飞机模型
试试 你 的 身 手 吧！
