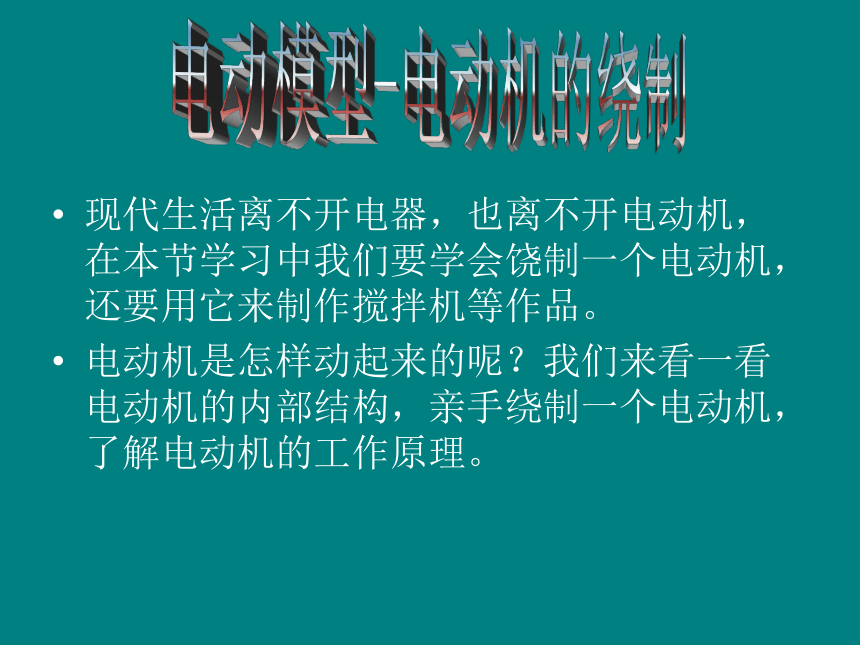

现代生活离不开电器，也离不开电动机，在本节学习中我们要学会饶制一个电动机，还要用它来制作搅拌机等作品。
电动机是怎样动起来的呢？我们来看一看电动机的内部结构，亲手绕制一个电动机，了解电动机的工作原理。

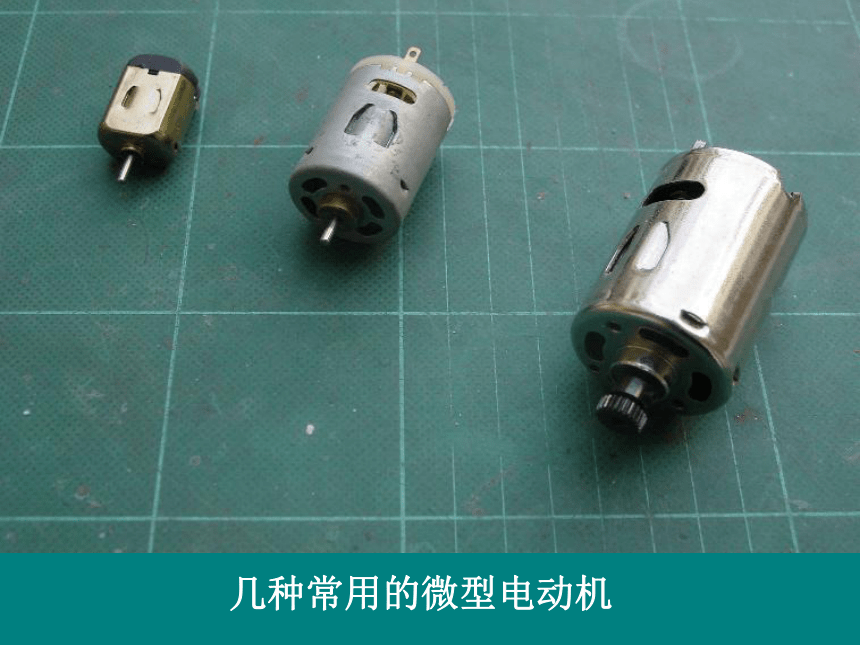

几种常用的微型电动机
ggs

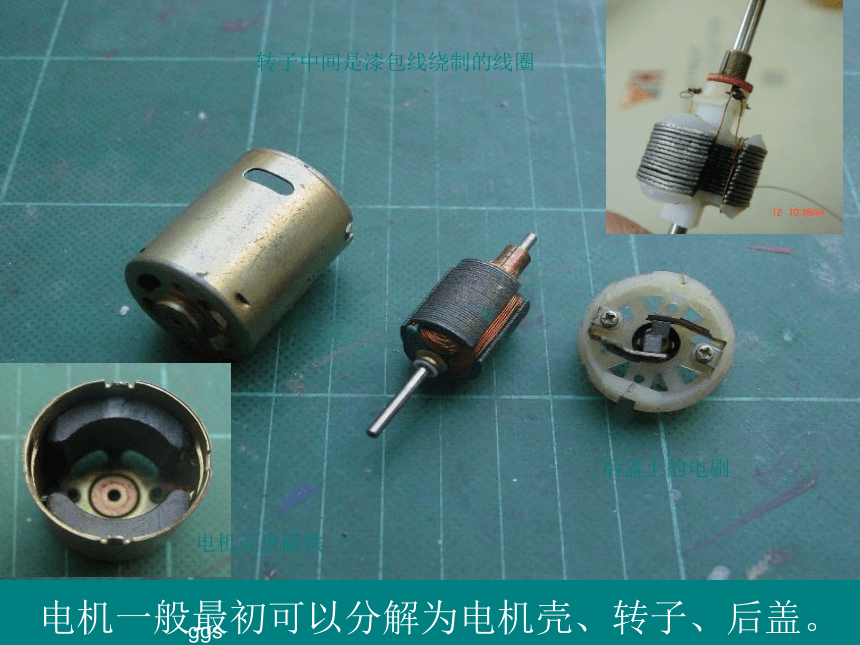

电机一般最初可以分解为电机壳、转子、后盖。
电机壳里磁铁
转子中间是漆包线绕制的线圈
后盖上的电刷

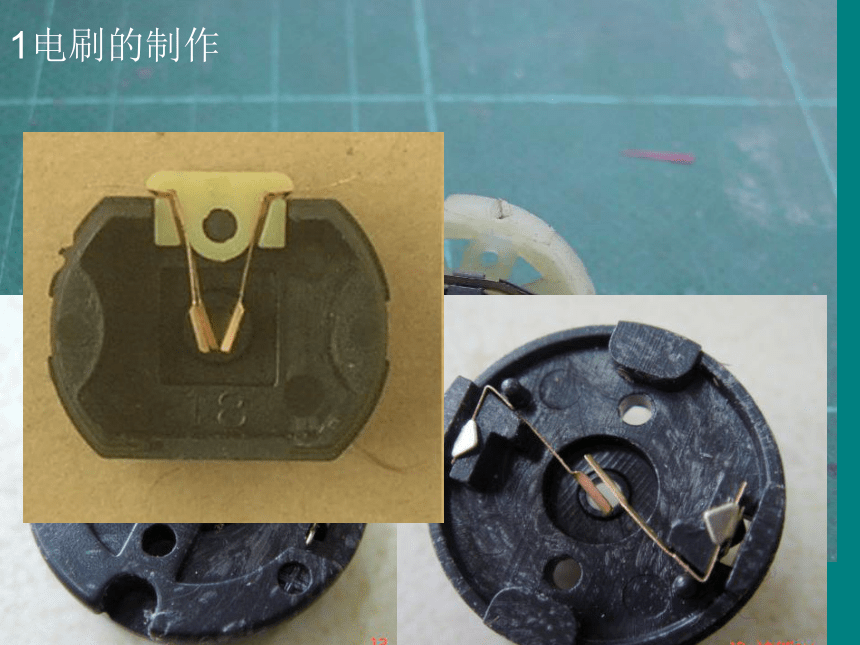

1电刷的制作

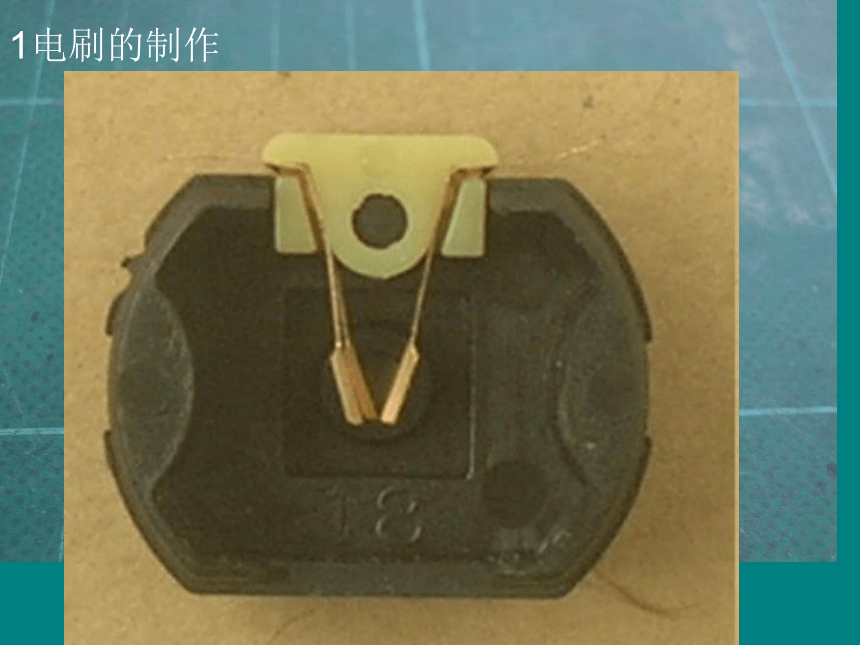

1电刷的制作

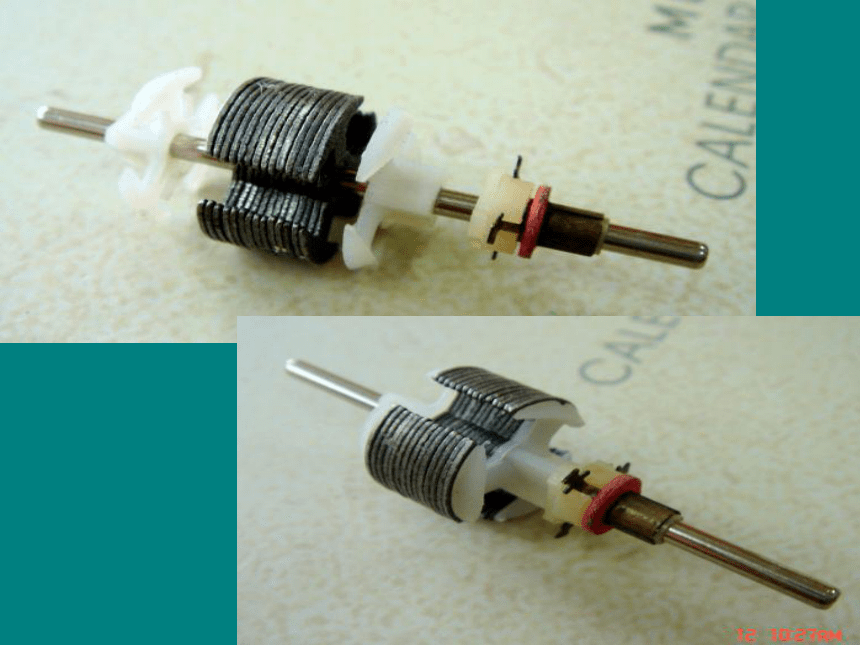

转子的截面示意图
（a,b,c表示挂钩，A，B，C表示磁极）
1.首先，将漆包线的一端用砂纸或锉刀将端部的漆磨掉，否则电力无法传达到绕线内部，电动机也就动不了.
2.将刮掉漆的漆包线勾上(a)挂勾。
　
　。
3.将漆包线绕向(A)磁极的根部， 4.绕完A极以后，刮去与b挂钩接触的漆包线的漆膜。
以逆时针方向开始绕线。参考图绕
，依次绕完全部圈数。 　　　　　
5.将刮去漆膜的部分挂上b挂钩。 6.按要求绕完B极的圈数。
7.绕完B极以后，刮去与c挂钩接触的漆包线的漆膜。 8.将刮去漆膜的部分挂挂钩,按要求绕完C极的圈数。

9.绕完C极以后，漆包线要绕回起点，与　　10.将漆包线绕回起点，与原来的线头一起　　　原来的线头一起搭住a挂勾, 先刮去与a挂 　　搭住a挂勾,这样就完成绕线了工作。绕完线钩后，接触的漆包线的漆膜。 　　 可以用钳子将挂勾夹住绕线。
11.有条件的话最好用焊锡把三个接点焊住，这样能确保绕线不会松动。焊接的时候一定要牢固、干净，避免接点接触不良或者短路。
12.装后盖时要注意把
电刷调整好

。
13.盖上后盖，注意卡口对齐。
14.用钳子把电机壳和后盖固定住。
1.你饶制的电动机转得快吗？与同组同学进行试验,比一比。
2.想一想,怎么样才能使马达转得快而稳.
3.课外实践探索
如果用不同粗细的漆包线或着绕不同的圈数，会出现那些不同的效果。
