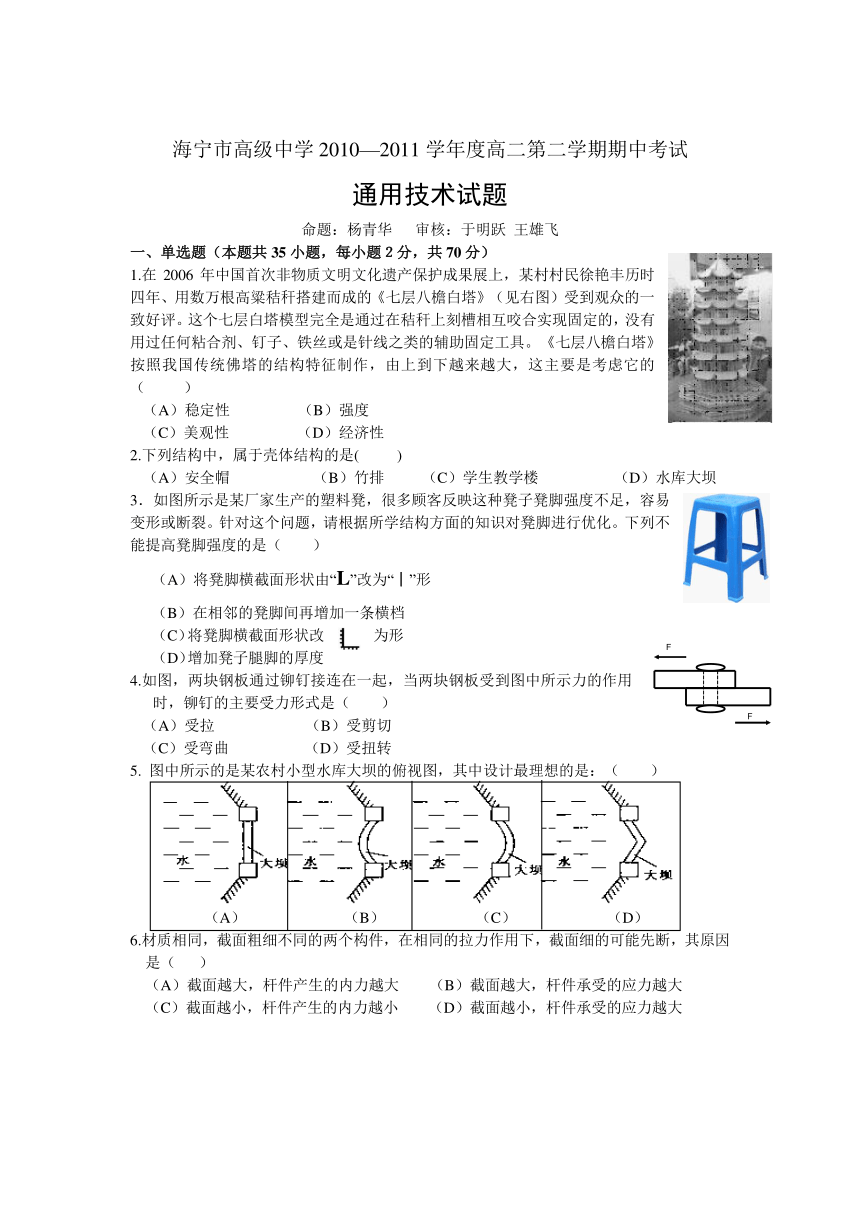

海宁市高级中学2010—2011学年度高二第二学期期中考试
通用技术试题
命题：杨青华 审核：于明跃 王雄飞
一、单选题（本题共35小题，每小题２分，共70分）
1.在2006年中国首次非物质文明文化遗产保护成果展上，某村村民徐艳丰历时四年、用数万根高粱秸秆搭建而成的《七层八檐白塔》（见右图）受到观众的一致好评。这个七层白塔模型完全是通过在秸秆上刻槽相互咬合实现固定的，没有用过任何粘合剂、钉子、铁丝或是针线之类的辅助固定工具。《七层八檐白塔》按照我国传统佛塔的结构特征制作，由上到下越来越大，这主要是考虑它的（ ）
（A）稳定性 （B）强度
（C）美观性 （D）经济性
2.下列结构中，属于壳体结构的是( )
（A）安全帽 （B）竹排 （C）学生教学楼 （D）水库大坝
3．如图所示是某厂家生产的塑料凳，很多顾客反映这种凳子凳脚强度不足，容易变形或断裂。针对这个问题，请根据所学结构方面的知识对凳脚进行优化。下列不能提高凳脚强度的是（ ）
（A）将凳脚横截面形状由“L”改为“︱”形
（B）在相邻的凳脚间再增加一条横档
（C）将凳脚横截面形状改为形
（D）增加凳子腿脚的厚度
4.如图，两块钢板通过铆钉接连在一起，当两块钢板受到图中所示力的作用时，铆钉的主要受力形式是（ ）
（A）受拉 （B）受剪切
（C）受弯曲 （D）受扭转
5. 图中所示的是某农村小型水库大坝的俯视图，其中设计最理想的是：（ ）
（A） （B） （C） （D）
6.材质相同，截面粗细不同的两个构件，在相同的拉力作用下，截面细的可能先断，其原因是（ ）
（A）截面越大，杆件产生的内力越大　　（B）截面越大，杆件承受的应力越大
（C）截面越小，杆件产生的内力越小　　（D）截面越小，杆件承受的应力越大

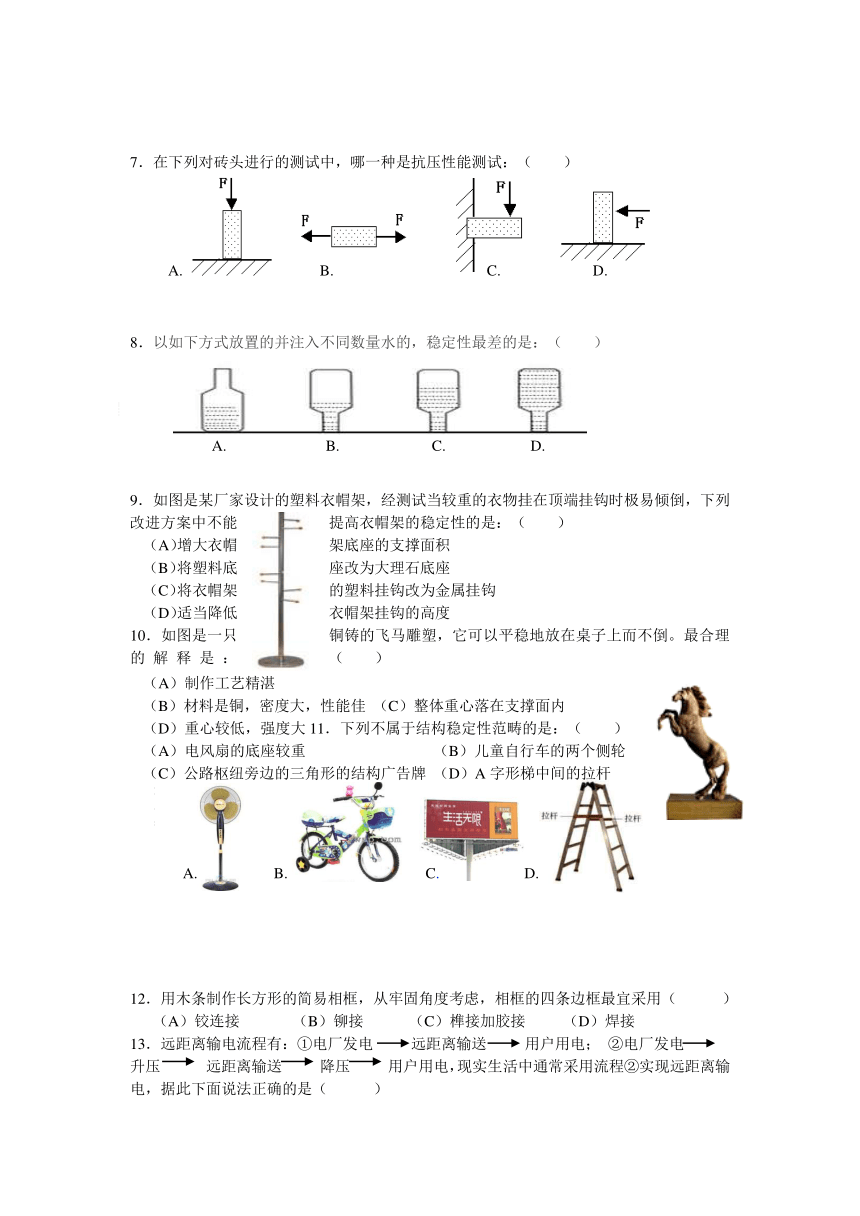

7．在下列对砖头进行的测试中，哪一种是抗压性能测试：（　　）
8．以如下方式放置的并注入不同数量水的，稳定性最差的是：（ ）
9．如图是某厂家设计的塑料衣帽架，经测试当较重的衣物挂在顶端挂钩时极易倾倒，下列改进方案中不能提高衣帽架的稳定性的是：（ ）
（A）增大衣帽架底座的支撑面积
（B）将塑料底座改为大理石底座
（C）将衣帽架的塑料挂钩改为金属挂钩
（D）适当降低衣帽架挂钩的高度
10．如图是一只铜铸的飞马雕塑，它可以平稳地放在桌子上而不倒。最合理的解释是：（ ）
（A）制作工艺精湛
（B）材料是铜，密度大，性能佳 （C）整体重心落在支撑面内
（D）重心较低，强度大11．下列不属于结构稳定性范畴的是：（ ）
（A）电风扇的底座较重 （B）儿童自行车的两个侧轮
（C）公路枢纽旁边的三角形的结构广告牌 （D）A字形梯中间的拉杆
12．用木条制作长方形的简易相框，从牢固角度考虑，相框的四条边框最宜采用（ ）
（A）铰连接 （B）铆接 （C）榫接加胶接 （D）焊接
13．远距离输电流程有：①电厂发电 远距离输送 用户用电； ②电厂发电
升压 远距离输送 降压 用户用电，现实生活中通常采用流程②实现远距离输电，据此下面说法正确的是（ 　 ）

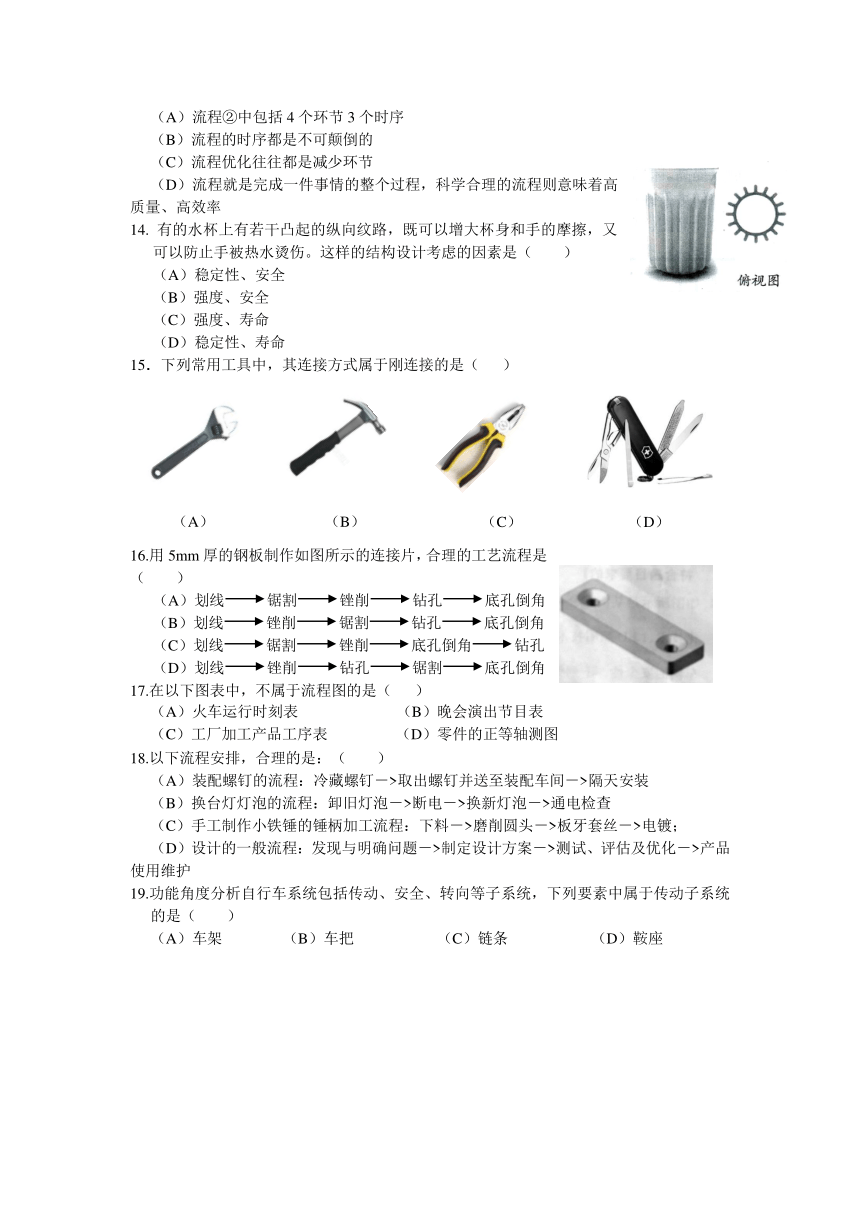

（A）流程②中包括4个环节3个时序
（B）流程的时序都是不可颠倒的
（C）流程优化往往都是减少环节
（D）流程就是完成一件事情的整个过程，科学合理的流程则意味着高质量、高效率
14. 有的水杯上有若干凸起的纵向纹路，既可以增大杯身和手的摩擦，又可以防止手被热水烫伤。这样的结构设计考虑的因素是（ ）
（A）稳定性、安全
（B）强度、安全
（C）强度、寿命
（D）稳定性、寿命
15．下列常用工具中，其连接方式属于刚连接的是（ ）
（A） （B） （C） （D）
16.用5mm厚的钢板制作如图所示的连接片，合理的工艺流程是 （ ）
（A）划线锯割锉削钻孔底孔倒角
（B）划线锉削锯割钻孔底孔倒角
（C）划线锯割锉削底孔倒角钻孔
（D）划线锉削钻孔锯割底孔倒角
17.在以下图表中，不属于流程图的是（ ）
（A）火车运行时刻表 （B）晚会演出节目表
（C）工厂加工产品工序表 （D）零件的正等轴测图
18.以下流程安排，合理的是：（ ）
（A）装配螺钉的流程：冷藏螺钉－>取出螺钉并送至装配车间－>隔天安装
（B）换台灯灯泡的流程：卸旧灯泡－>断电－>换新灯泡－>通电检查
（C）手工制作小铁锤的锤柄加工流程：下料－>磨削圆头－>板牙套丝－>电镀；
（D）设计的一般流程：发现与明确问题－>制定设计方案－>测试、评估及优化－>产品使用维护
19.功能角度分析自行车系统包括传动、安全、转向等子系统，下列要素中属于传动子系统的是（ ）
（A）车架 （B）车把 （C）链条 （D）鞍座

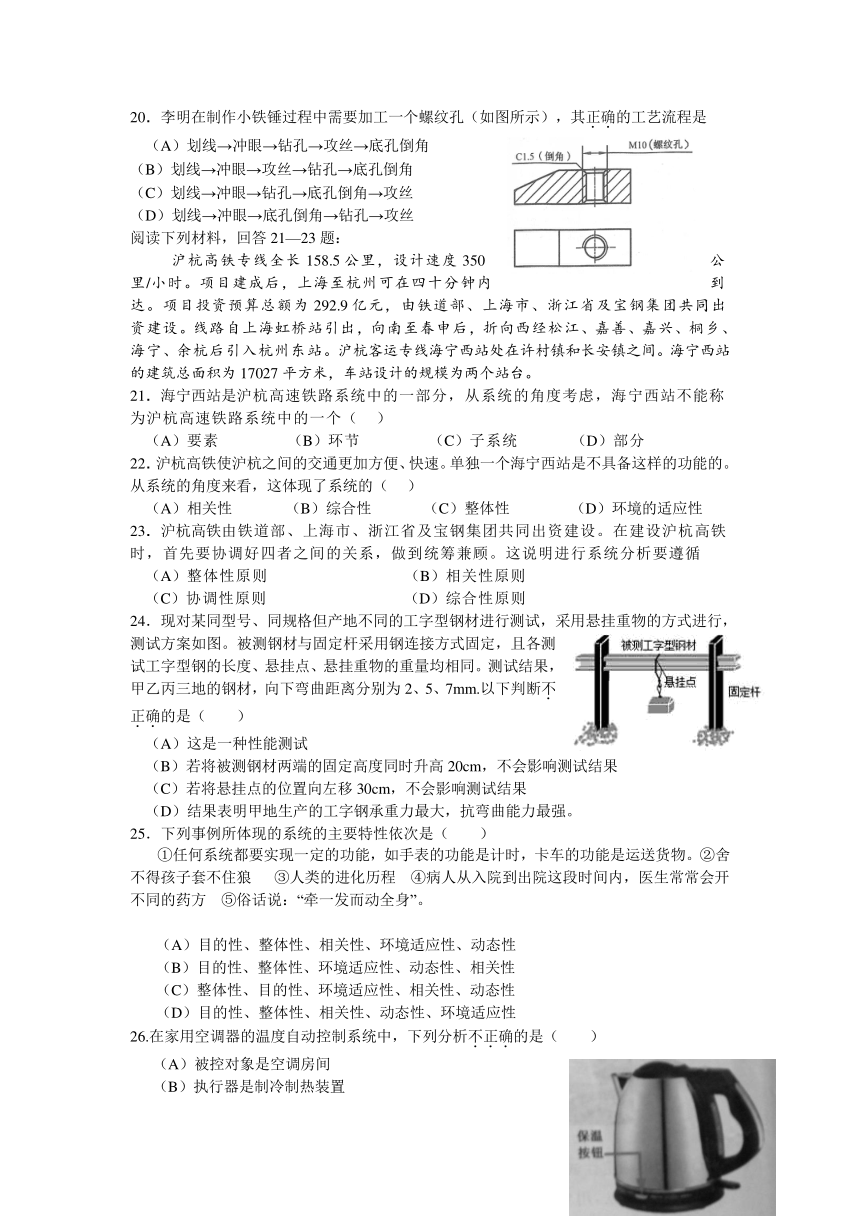

20．李明在制作小铁锤过程中需要加工一个螺纹孔（如图所示），其正确的工艺流程是
（A）划线→冲眼→钻孔→攻丝→底孔倒角
（B）划线→冲眼→攻丝→钻孔→底孔倒角
（C）划线→冲眼→钻孔→底孔倒角→攻丝
（D）划线→冲眼→底孔倒角→钻孔→攻丝
阅读下列材料，回答21—23题：
沪杭高铁专线全长158.5公里，设计速度350公里/小时。项目建成后，上海至杭州可在四十分钟内到达。项目投资预算总额为292.9亿元，由铁道部、上海市、浙江省及宝钢集团共同出资建设。线路自上海虹桥站引出，向南至春申后，折向西经松江、嘉善、嘉兴、桐乡、海宁、余杭后引入杭州东站。沪杭客运专线海宁西站处在许村镇和长安镇之间。海宁西站的建筑总面积为17027平方米，车站设计的规模为两个站台。
21．海宁西站是沪杭高速铁路系统中的一部分，从系统的角度考虑，海宁西站不能称为沪杭高速铁路系统中的一个（ ）
（A）要素 （B）环节 （C）子系统 （D）部分
22．沪杭高铁使沪杭之间的交通更加方便、快速。单独一个海宁西站是不具备这样的功能的。从系统的角度来看，这体现了系统的（ ）
（A）相关性 （B）综合性 （C）整体性 （D）环境的适应性
23．沪杭高铁由铁道部、上海市、浙江省及宝钢集团共同出资建设。在建设沪杭高铁时，首先要协调好四者之间的关系，做到统筹兼顾。这说明进行系统分析要遵循
（A）整体性原则 （B）相关性原则
（C）协调性原则 （D）综合性原则
24．现对某同型号、同规格但产地不同的工字型钢材进行测试，采用悬挂重物的方式进行，测试方案如图。被测钢材与固定杆采用钢连接方式固定，且各测试工字型钢的长度、悬挂点、悬挂重物的重量均相同。测试结果，甲乙丙三地的钢材，向下弯曲距离分别为2、5、7mm.以下判断不正确的是（ ）
（A）这是一种性能测试
（B）若将被测钢材两端的固定高度同时升高20cm，不会影响测试结果
（C）若将悬挂点的位置向左移30cm，不会影响测试结果
（D）结果表明甲地生产的工字钢承重力最大，抗弯曲能力最强。
25．下列事例所体现的系统的主要特性依次是（ ）
①任何系统都要实现一定的功能，如手表的功能是计时，卡车的功能是运送货物。②舍不得孩子套不住狼 ③人类的进化历程 ④病人从入院到出院这段时间内，医生常常会开不同的药方 ⑤俗话说：“牵一发而动全身”。
（A）目的性、整体性、相关性、环境适应性、动态性
（B）目的性、整体性、环境适应性、动态性、相关性
（C）整体性、目的性、环境适应性、相关性、动态性
（D）目的性、整体性、相关性、动态性、环境适应性
26.在家用空调器的温度自动控制系统中，下列分析不正确的是（ ）
（A）被控对象是空调房间
（B）执行器是制冷制热装置
（C）输入量是房间实际温度
（D）它是一个闭环控制系统
27.如图所示为一款具有保温功能的电热水壶，水烧开后按下保温按钮，能将水温保持在设定值，该保温控制系统的控制手段和控制方式属于
（A）自动控制、闭环控制
（B）自动控制、开环控制
（C）手动控制、闭环控制
（D）手动控制、开环控制
28.监控摄像系统（如图所示）被广泛用于记录道路交通实时图像信息。对于监控摄像系统，下列环境因素中不属于干扰因素的是（ ）
（A）噪声 （B）浓雾
（C）闪电 （D）沙尘
29．2009年6月27日上海市一幢在建13层楼房整体倒覆，故事发生后，调查组专家应用科学方法对水泥和钢筋等关键材料作了定量分析。这体现了系统分析的（ ）
（A）整体性原则 （B）综合性原则
（C）科学性原则 （D）相关性原则
30．手工制作小铁锤的锤头包括以下几个环节：①锉削；②下料；③划线；④锯削；⑤划螺孔中心线；⑥攻丝；⑦钻孔；⑧电镀；⑨淬火，你认为合理的流程是（ ）
（A）②③④①⑤⑦⑥⑨⑧
（B）②③④①⑤⑦⑥⑧⑨
（C）②③④①⑤⑥⑦⑨⑧
（D）②③④⑤⑦①⑥⑧⑨
31．某商店的红外感应自动门突然不能开启了，下列对其故障原因分析错误的是( )
（A）红外检测装置出现故障 （B）电机不能转动了
（C）控制电路中出现故障 （D）自动门太重
32．比较闭环控制系统和开环控制系统，下列说法正确的是( )
（A）开环控制系统是人工的控制，闭环控制系统是自动控制；
（B）由干扰因素的影响使得控制系统的输出量产生偏差，开环控制系统不能纠正这种偏差，而闭环控制系统则能；
（C）由于闭环控制比开环控制的精度要高，所在设计一个控制系统要尽可能的使用闭环控制系统；
（D）只要有检测装置存在就一定是闭环控制
根据下面的材料，回答第33-35题
李波同学是某科技大学的学生，寒假期间他利用在学校学到的电子控制技术，给自己家养鸡场的孵化室设计了一个简易的温度控制系统。该系统原理大致如下：预先设定孵化室的上限温度（39 C）和下限温度（37 C），即温度范围是37 C～39 C。然后将温度传感器（热敏电阻）安放在孵化室内，用于实时检测孵化室的温度。当检测到的温度低于下限温度时，触点开关闭合，通过电加热器对孵化室加热；反之当检测到温度达到上限温度时，触点开关断开，电加热器停止加热。
注：热敏电阻Rt，其阻值会随温度的升高而减小，其不同温度下的阻值如下表：
温度（℃） 30.0 32.0 34.0 36.0 38.0 40.0 42.0 44.0 46.0 48.0
电阻（kΩ） 54.2 39.8 30.6 24.7 20.0 17.1 15.0 13.2 11.6 10.5
33．该控制系统中被控对象是（ ）
（A）温度 （B）电加热器 （C）触点开关 （D）孵化室
34．由于干扰因素的影响，孵化室的温度随时都可能变化。对此下列说法正确的是（ ）
（A）凡是能影响到孵化室温度的各种因素都是干扰因素
（B）干扰因素仅作用于闭环控制系统
（C）因为孵化室的温度变化被控制在指定范围内，所以说该系统能自动的消除干扰。
（D）闭环控制系统能自动的消除干扰因素所产生的影响，开环则不能。
35．该控制系统中，如何克服加热器停止工作后余热对温度控制的干扰？（ ）
（A）适当调高下限温度 （B） 适当调低下限温度
（C）适当调高上限温度 （D） 适当调低上限温度
二、非选择题（共3大题，其中36题7分，37题10分，38题13分）
36.美国前国务卿基辛格在北京参观天坛后时说：“凭美国现在的科技实力，要复制寰丘和祈年殿容易，但这里美丽的古柏，我们就毫无办法了。”，可见“名园易得，古树难求”，保护古树是每个公民的义务。如图所示，某公园内有棵古树经历岁月沧桑，若遇大风大雪就有倾倒的危险，急需要加固。请你为古树设计一个能有效加固的支撑架。要求：结构稳定，材料选择合理、外观大方、易于安装、便于游人观赏。
（1）画出设计草图，可用适当文字加以说明；并在图中标出结构体的主要尺寸；(5分)
（2）采用的主要材料及连接方式（2分）
37．葡萄酒的储存有讲究，专家建议将葡萄酒水平放置为好，这样可以保持瓶塞与酒的接触，起到密封酒的作用。如果瓶子是站立的，随着时间的推移瓶塞会干枯变细，而使酒氧化了。如图所示为某校高二学生设计制作存放红酒的架子。其制作材料为若干粗细均匀的方形长木条做为原，请回答以下的问题：
（1）请列举加工过程中用到的工具，至少四个。（2分）
（2）将下列加式流程补充完整。（8分）
① ② ③ ④
38．锅炉是电厂和化工厂里常见的生产蒸汽的设备。为了保证锅炉正常运行，需要维持锅炉液位为正常标准值。锅炉液位过低，易烧干锅而发生严重事故；锅炉液位过高，则易使蒸汽带水并有溢出危险。因此，必须通过调节器严格控制锅炉液位的高低，以保证锅炉正常安全地运行。常见的锅炉液位控制系统示意图如下所示：
当锅炉蒸汽的耗汽量与锅炉进水量相等时，液位保持为正常标准值。当锅炉的给水量不变，而蒸汽负荷突然增加或减少时，液位就会下降或上升；或者，当蒸汽负荷不变，而而给水管道水压发生变化时，也会引起锅炉液位发生变化。图中变送器是用来检测锅炉内的实际液位并转化为一定的信号输送到调节器，不论出现哪种情况，只要实际液位高度与正常给定液位之间出现了偏差，调节器均应立即进行控制，通过开大或关小给水阀门，使液位恢复到给定值。
（1）请根据上面的描述，补充完整锅炉液位控制系统方框图。（10分）
① ② ③ ④ ⑤
（2）锅炉液位控制系统会受到哪些干扰因素的影响（ ）（多选）？ （3分）
（A）外界环境温度升高 （B）给水管的水压增大
（C）锅炉蒸汽的耗汽量变大 （D）人为因素，如：断水
参考答案
单选题（本题共35小题，每小题2分，共70分）
AAABBDADCCCCDBBADCCCBCDCBCAACADBDDD
二、非选择题（共4大题，其中36题7分，37题10分，38题13分，共30分）
36.（1）将设计草图画在下面的示意图上，并标出主要尺寸；(5分)
（2）（2分）a.木料（竹子）用绳或铁丝捆扎;b.钢管用螺栓螺母连接
37．（1）（2分）木工锯、木工尺、木工铅笔、刨、凿
（2）（8分）
① 划线
② 锯割
③ 刨削
④ 组装
38．（1）（10分）
① 调节器
② 调节阀/给水阀门
③ 锅炉
④ 实际液体
⑤ 变送器
(2) （3分）
BCD
A. B. C. D.
A. B. C. D.
A. B. C. D.
下
料
①▲
②▲
④▲
表面
处理
③▲
凿榫眼
锯榫头
给定液位
控制器 （①▲）
执行器
（②▲）
被控对象
　（③▲）
被控量
（④▲）
进水量
检测装置
（⑤▲）
