《初级制作技术》

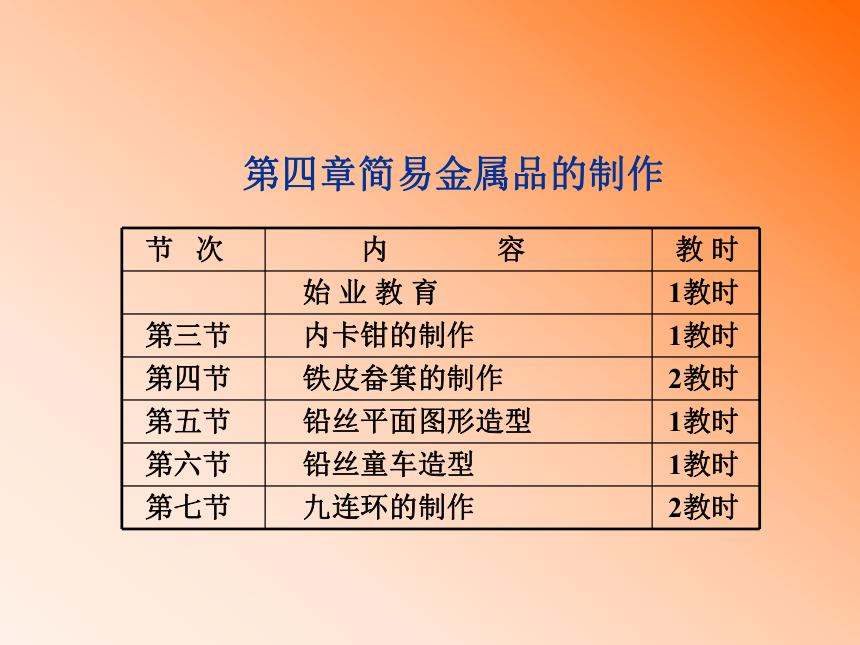

节 次 内 容 教 时
始 业 教 育 1教时
第三节 内卡钳的制作 1教时
第四节 铁皮畚箕的制作 2教时
第五节 铅丝平面图形造型 1教时
第六节 铅丝童车造型 1教时
第七节 九连环的制作 2教时
第四章简易金属品的制作

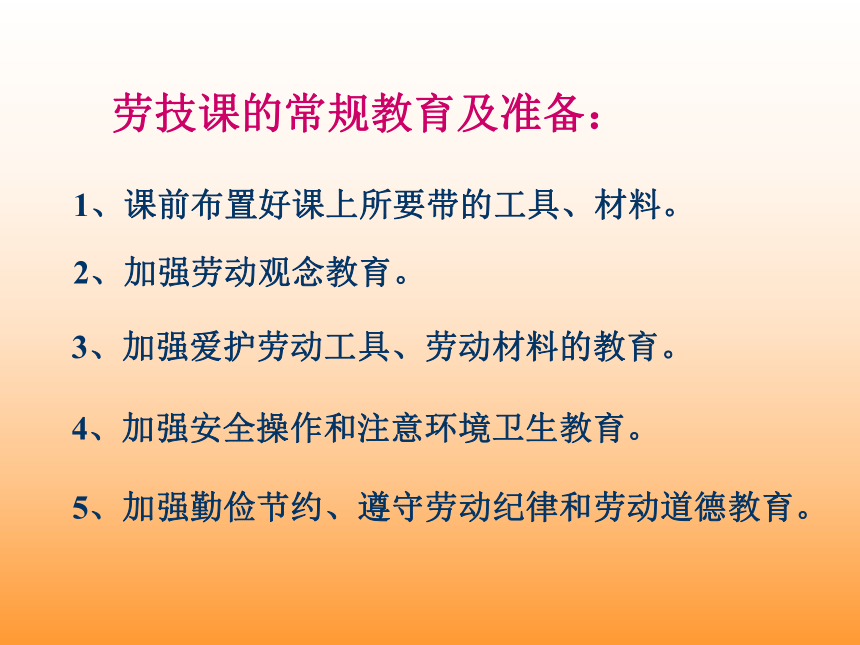

劳技课的常规教育及准备：
1、课前布置好课上所要带的工具、材料。
2、加强劳动观念教育。
5、加强勤俭节约、遵守劳动纪律和劳动道德教育。
4、加强安全操作和注意环境卫生教育。
3、加强爱护劳动工具、劳动材料的教育。
内卡钳的制作
敲击铆钉杆边角使铆合头成圆弧型

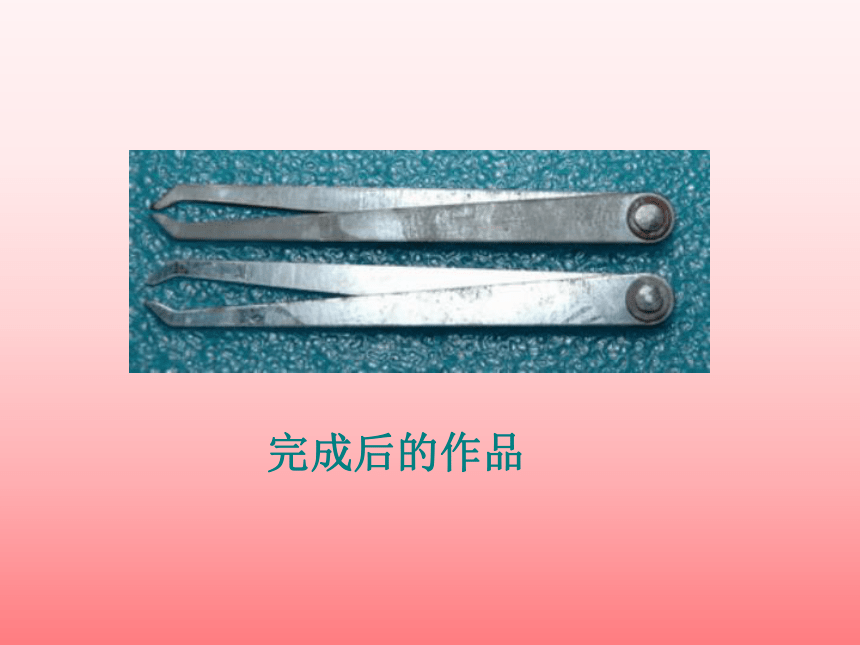

完成后的作品

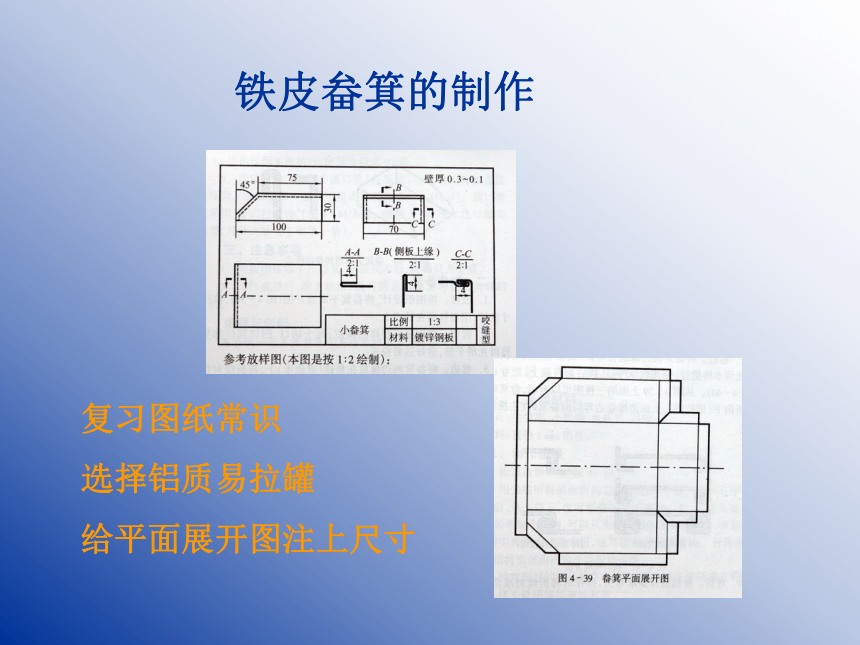

铁皮畚箕的制作
复习图纸常识
选择铝质易拉罐

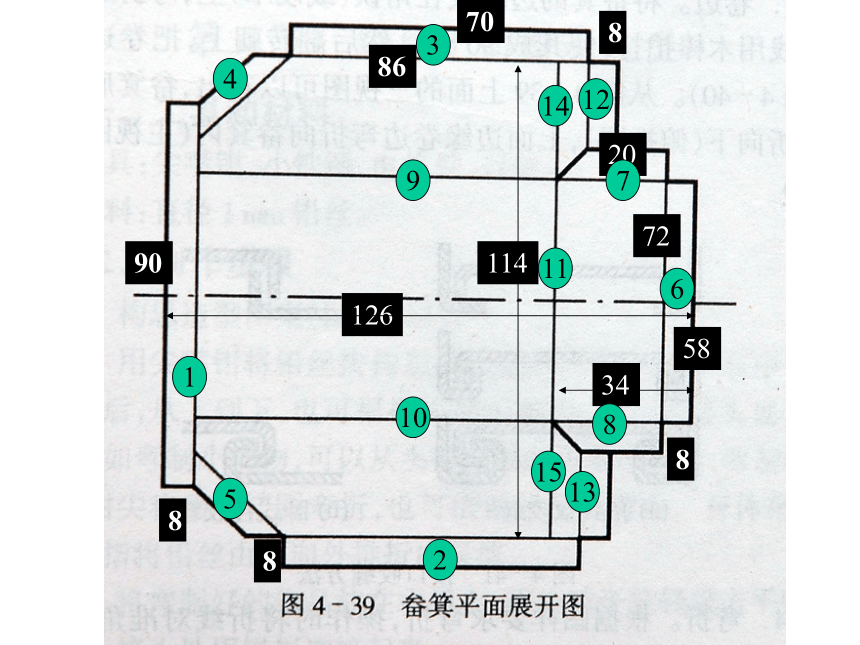

给平面展开图注上尺寸
90
58
72
114
8
126
8
86
8
8
20
34
70
1
9
8
7
6
5
4
3
2
12
11
10
15
14
13

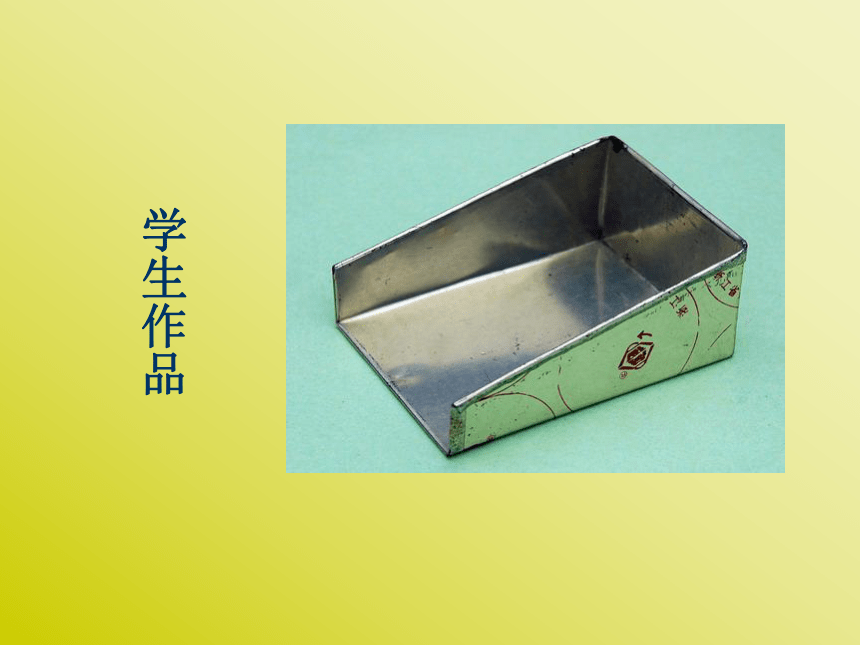

学生作品

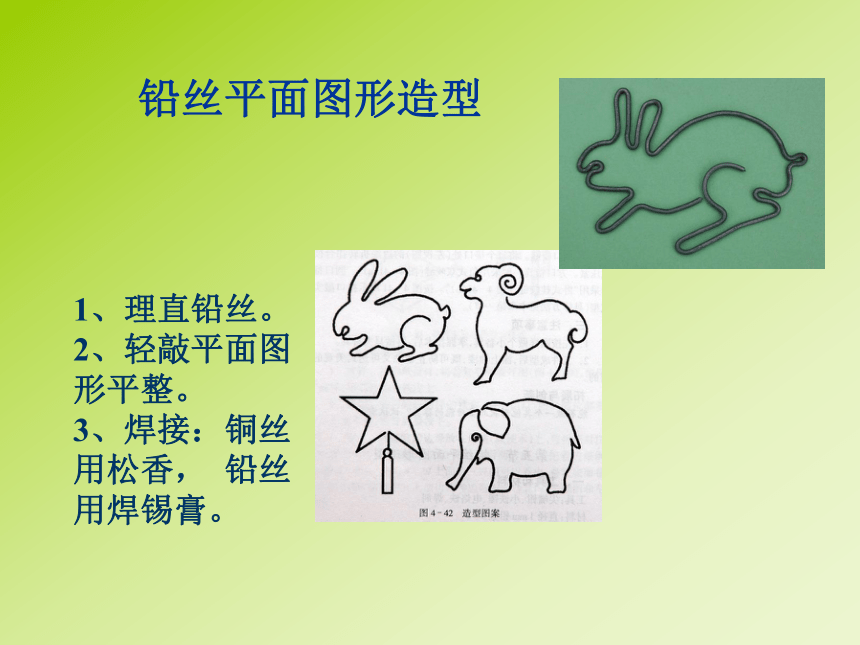

铅丝平面图形造型
1、理直铅丝。 2、轻敲平面图形平整。 3、焊接：铜丝用松香， 铅丝用焊锡膏。
铅丝童车造型
1、按照制作步骤、尺寸、顺序操作。 2、制作中注意“整”、“折”、“弯”、“绞”的方法。
九连环的制作
5号电池作圆柱体
底座90mm×15mm
1、给出一定尺寸，利于制作。 2、按图安装连接时必须认真仔细。 3、比例要准确、适当。
节 次 内 容 教 时
第一节 电动玩具笼中鸟 1教时
第二节 搅拌机的制作 2教时
第三节 气垫船的制作 2教时
第四节 电动汽车模型制作 2教时
第五章 模型制作
电动玩具笼中鸟
1、用双面胶把木块、马达粘合。 2、鸟和鸟笼的位置要配合好，比例要合适。
3、马达转速要适中，可用新旧电池试验，使图案清晰。
原提供材料
调换后材料
用双面胶粘合后的电动玩具笼中鸟实体形状
搅拌机的制作
1、蜗轮、蜗杆的配合要适当。2、制作、装配搅拌桶要按照顺序进行。 3、马达可用热熔胶粘合。
完工后的搅拌机
气垫船的制作
船底和船体的制作按书上的尺寸和顺序仔细认真操作。
船底和船体粘合可用双面胶。
1、动力装置的安置必须牢固。 2、调整船体水平时开孔宜细而多。
电池筒
电池盒
学生作品
电动汽车模型制作
利用刻度调整方向
1、修整塑料件上的毛刺。 2、比赛时利用刻度调整方向。
制作车壳
按图纸 1：1比例放样制作
装配好的电动汽车模型
谢 谢 合 作
2011.02.18
