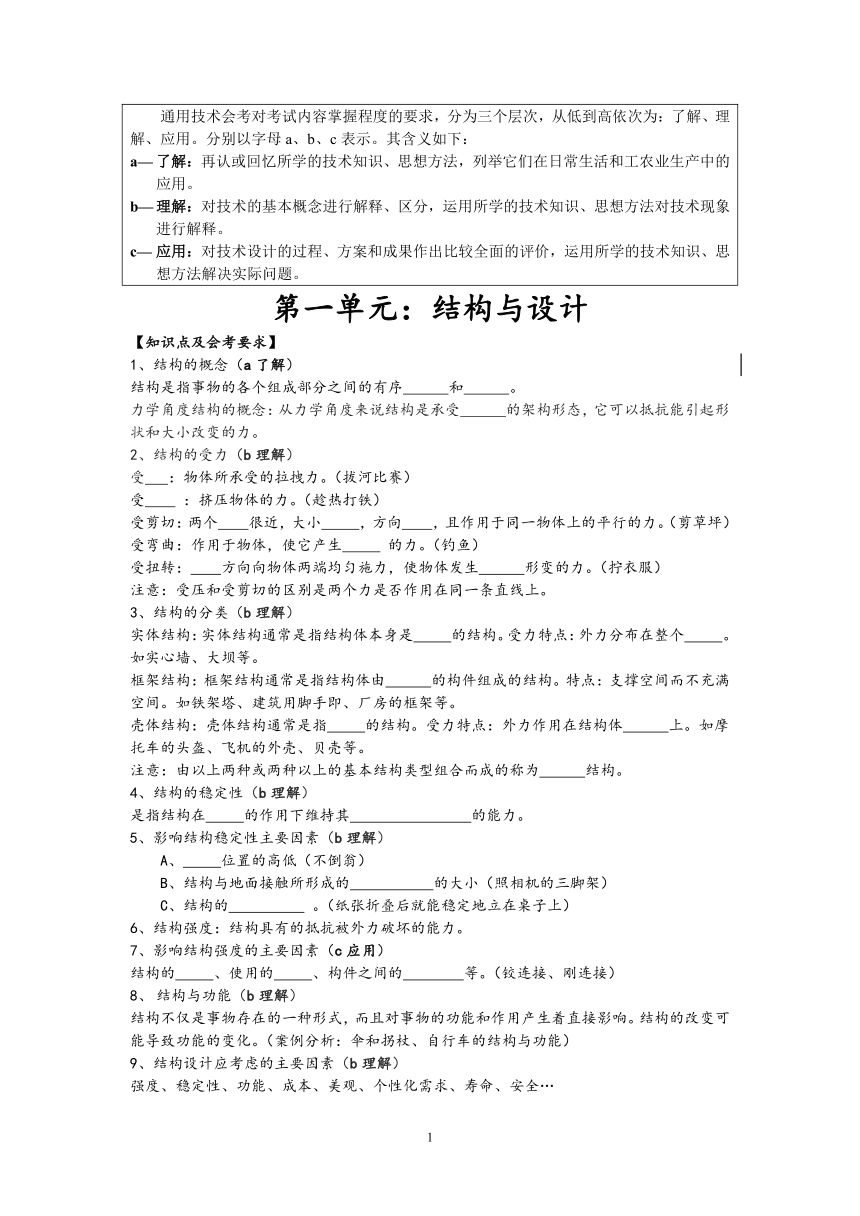

通用技术会考对考试内容掌握程度的要求，分为三个层次，从低到高依次为：了解、理解、应用。分别以字母a、b、c表示。其含义如下：了解：再认或回忆所学的技术知识、思想方法，列举它们在日常生活和工农业生产中的应用。理解：对技术的基本概念进行解释、区分，运用所学的技术知识、思想方法对技术现象进行解释。应用：对技术设计的过程、方案和成果作出比较全面的评价，运用所学的技术知识、思想方法解决实际问题。
第一单元：结构与设计
【知识点及会考要求】
1、结构的概念（a了解）
结构是指事物的各个组成部分之间的有序 和 。
力学角度结构的概念：从力学角度来说结构是承受 的架构形态，它可以抵抗能引起形状和大小改变的力。
2、结构的受力（b理解）
受 ：物体所承受的拉拽力。（拔河比赛）
受 ：挤压物体的力。（趁热打铁）
受剪切：两个 很近，大小 ，方向 ，且作用于同一物体上的平行的力。（剪草坪）
受弯曲：作用于物体，使它产生 的力。（钓鱼）
受扭转： 方向向物体两端均匀施力，使物体发生 形变的力。（拧衣服）
注意：受压和受剪切的区别是两个力是否作用在同一条直线上。
3、结构的分类（b理解）
实体结构：实体结构通常是指结构体本身是 的结构。受力特点：外力分布在整个 。如实心墙、大坝等。
框架结构：框架结构通常是指结构体由 的构件组成的结构。特点：支撑空间而不充满空间。如铁架塔、建筑用脚手即、厂房的框架等。
壳体结构：壳体结构通常是指 的结构。受力特点：外力作用在结构体 上。如摩托车的头盔、飞机的外壳、贝壳等。
注意：由以上两种或两种以上的基本结构类型组合而成的称为 结构。
4、结构的稳定性（b理解）
是指结构在 的作用下维持其 的能力。
5、影响结构稳定性主要因素（b理解）
A、 位置的高低（不倒翁）
B、结构与地面接触所形成的 的大小（照相机的三脚架）
C、结构的 。（纸张折叠后就能稳定地立在桌子上）
6、结构强度：结构具有的抵抗被外力破坏的能力。
7、影响结构强度的主要因素（c应用）
结构的 、使用的 、构件之间的 等。（铰连接、刚连接）
结构与功能（b理解）
结构不仅是事物存在的一种形式，而且对事物的功能和作用产生着直接影响。结构的改变可能导致功能的变化。（案例分析：伞和拐杖、自行车的结构与功能）
9、结构设计应考虑的主要因素（b理解）
强度、稳定性、功能、成本、美观、个性化需求、寿命、安全…

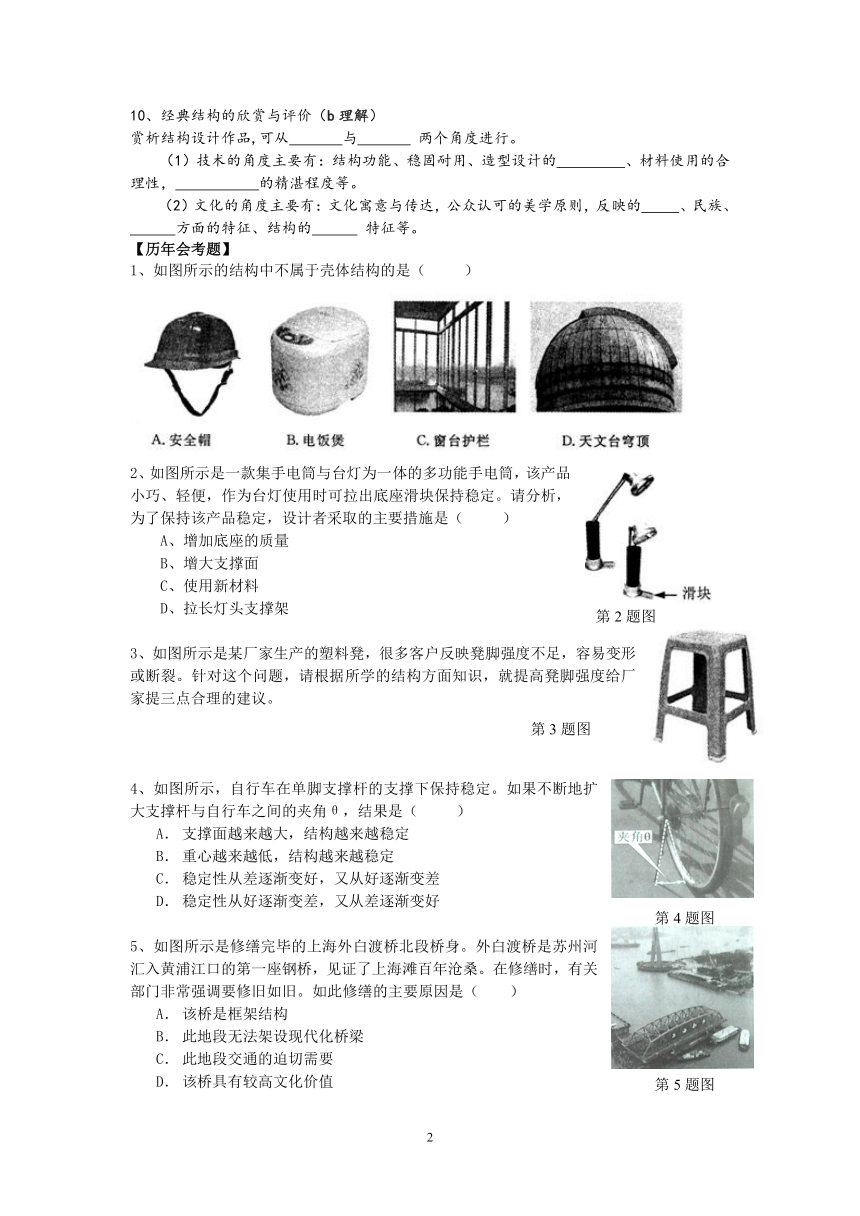

10、经典结构的欣赏与评价（b理解）
赏析结构设计作品,可从 与 两个角度进行。
　　（1）技术的角度主要有：结构功能、稳固耐用、造型设计的 、材料使用的合理性， 的精湛程度等。
　　（2）文化的角度主要有：文化寓意与传达，公众认可的美学原则，反映的 、民族、
方面的特征、结构的 特征等。
【历年会考题】
1、如图所示的结构中不属于壳体结构的是（ ）
2、如图所示是一款集手电筒与台灯为一体的多功能手电筒，该产品小巧、轻便，作为台灯使用时可拉出底座滑块保持稳定。请分析，为了保持该产品稳定，设计者采取的主要措施是（ ）
A、增加底座的质量
B、增大支撑面
C、使用新材料
D、拉长灯头支撑架
3、如图所示是某厂家生产的塑料凳，很多客户反映凳脚强度不足，容易变形或断裂。针对这个问题，请根据所学的结构方面知识，就提高凳脚强度给厂家提三点合理的建议。
4、如图所示，自行车在单脚支撑杆的支撑下保持稳定。如果不断地扩大支撑杆与自行车之间的夹角θ，结果是（ ）
支撑面越来越大，结构越来越稳定
重心越来越低，结构越来越稳定
稳定性从差逐渐变好，又从好逐渐变差
稳定性从好逐渐变差，又从差逐渐变好
5、如图所示是修缮完毕的上海外白渡桥北段桥身。外白渡桥是苏州河汇入黄浦江口的第一座钢桥，见证了上海滩百年沧桑。在修缮时，有关部门非常强调要修旧如旧。如此修缮的主要原因是（ ）
该桥是框架结构
此地段无法架设现代化桥梁
此地段交通的迫切需要
该桥具有较高文化价值

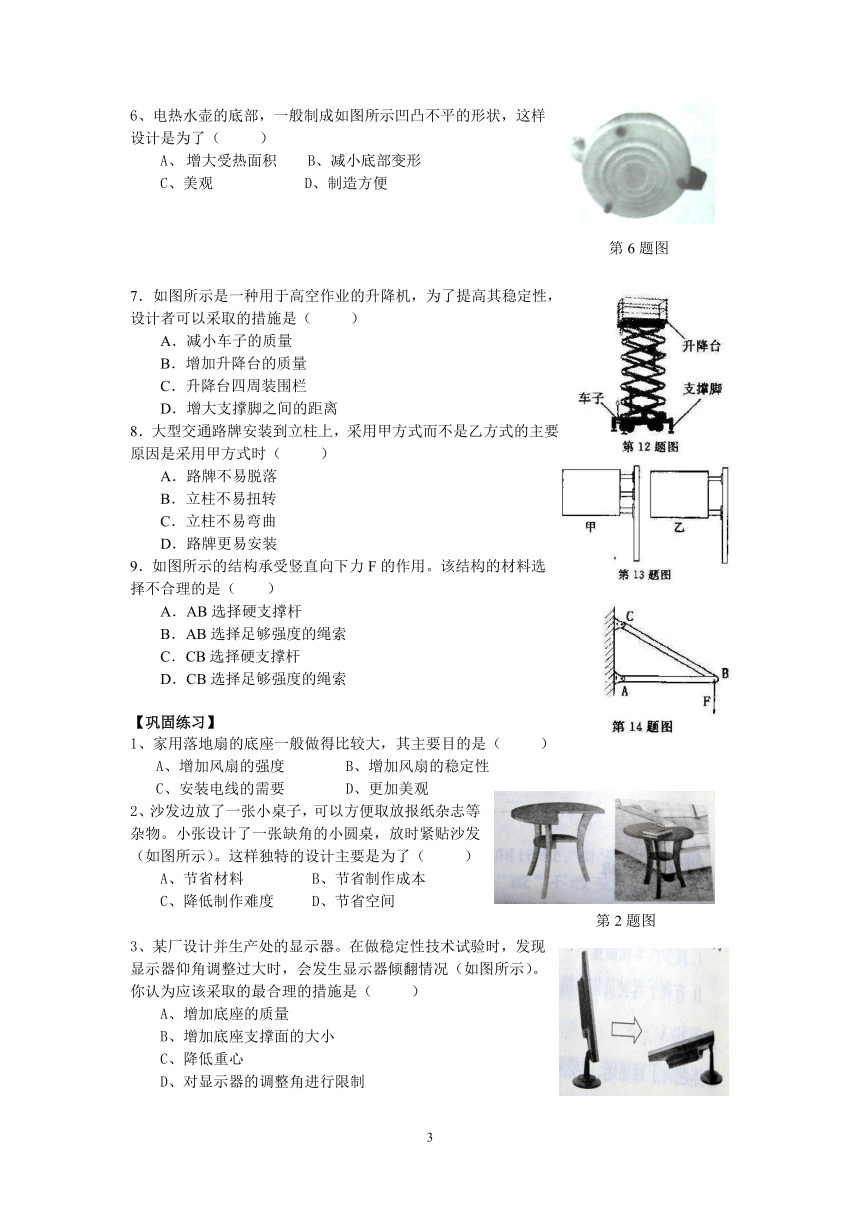

6、电热水壶的底部，一般制成如图所示凹凸不平的形状，这样设计是为了（ ）
增大受热面积 B、减小底部变形
C、美观 D、制造方便
7．如图所示是一种用于高空作业的升降机，为了提高其稳定性，设计者可以采取的措施是（ ）
A．减小车子的质量
B．增加升降台的质量
C．升降台四周装围栏
D．增大支撑脚之间的距离
8．大型交通路牌安装到立柱上，采用甲方式而不是乙方式的主要原因是采用甲方式时（ ）
A．路牌不易脱落
B．立柱不易扭转
C．立柱不易弯曲
D．路牌更易安装
9．如图所示的结构承受竖直向下力F的作用。该结构的材料选择不合理的是（ ）
A．AB选择硬支撑杆
B．AB选择足够强度的绳索
C．CB选择硬支撑杆
D．CB选择足够强度的绳索
【巩固练习】
1、家用落地扇的底座一般做得比较大，其主要目的是（ ）
A、增加风扇的强度 B、增加风扇的稳定性
C、安装电线的需要 D、更加美观
2、沙发边放了一张小桌子，可以方便取放报纸杂志等杂物。小张设计了一张缺角的小圆桌，放时紧贴沙发（如图所示）。这样独特的设计主要是为了（ ）
A、节省材料 B、节省制作成本
C、降低制作难度 D、节省空间
3、某厂设计并生产处的显示器。在做稳定性技术试验时，发现显示器仰角调整过大时，会发生显示器倾翻情况（如图所示）。你认为应该采取的最合理的措施是（ ）
A、增加底座的质量
B、增加底座支撑面的大小
C、降低重心
D、对显示器的调整角进行限制

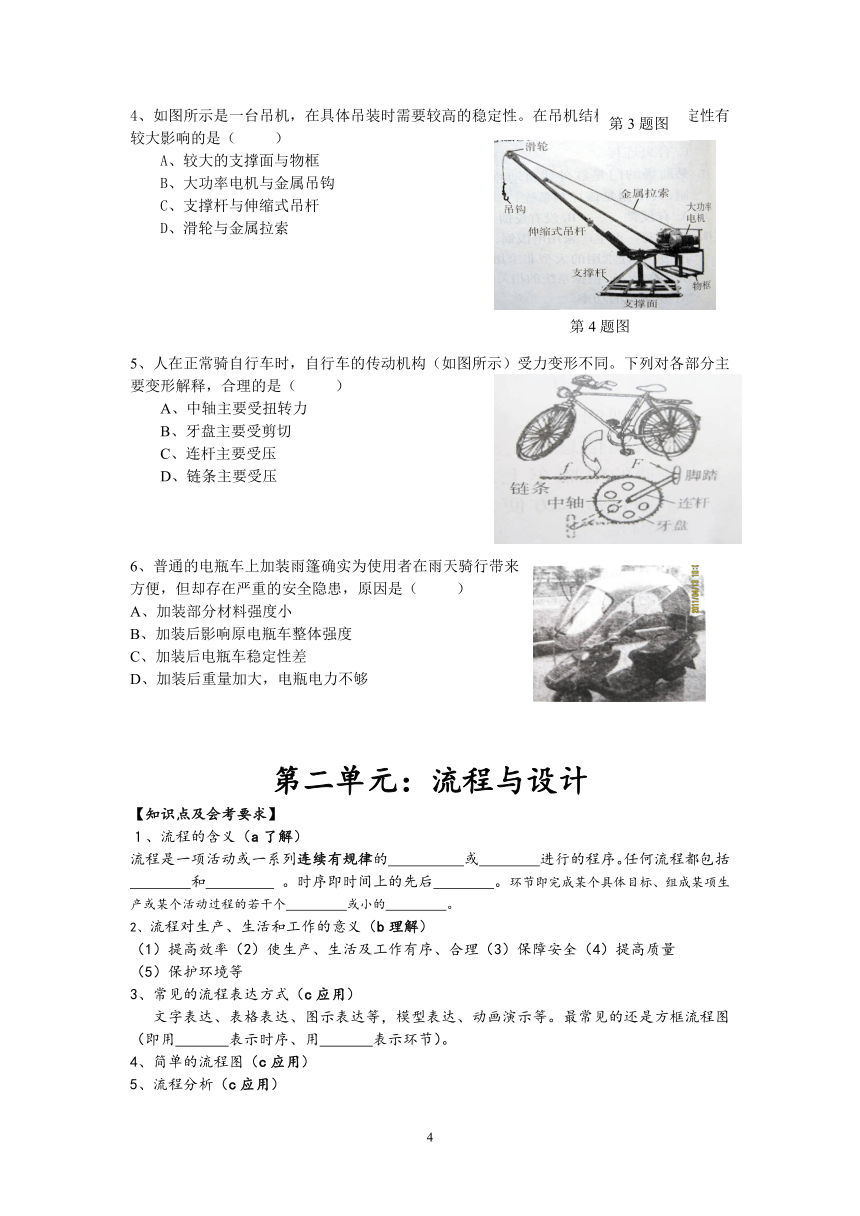

4、如图所示是一台吊机，在具体吊装时需要较高的稳定性。在吊机结构中，对其稳定性有较大影响的是（ ）
A、较大的支撑面与物框
B、大功率电机与金属吊钩
C、支撑杆与伸缩式吊杆
D、滑轮与金属拉索
5、人在正常骑自行车时，自行车的传动机构（如图所示）受力变形不同。下列对各部分主要变形解释，合理的是（ ）
A、中轴主要受扭转力
B、牙盘主要受剪切
C、连杆主要受压
D、链条主要受压
6、普通的电瓶车上加装雨篷确实为使用者在雨天骑行带来方便，但却存在严重的安全隐患，原因是（ ）
A、加装部分材料强度小
B、加装后影响原电瓶车整体强度
C、加装后电瓶车稳定性差
D、加装后重量加大，电瓶电力不够
第二单元：流程与设计
【知识点及会考要求】
１、流程的含义（a了解）
流程是一项活动或一系列连续有规律的 或 进行的程序。任何流程都包括
和 。时序即时间上的先后 。环节即完成某个具体目标、组成某项生产或某个活动过程的若干个 或小的 。
2、流程对生产、生活和工作的意义（b理解）
（1）提高效率（2）使生产、生活及工作有序、合理（3）保障安全（4）提高质量
（5）保护环境等
3、常见的流程表达方式（c应用）
文字表达、表格表达、图示表达等，模型表达、动画演示等。最常见的还是方框流程图（即用 表示时序、用 表示环节）。
4、简单的流程图（c应用）
5、流程分析（c应用）

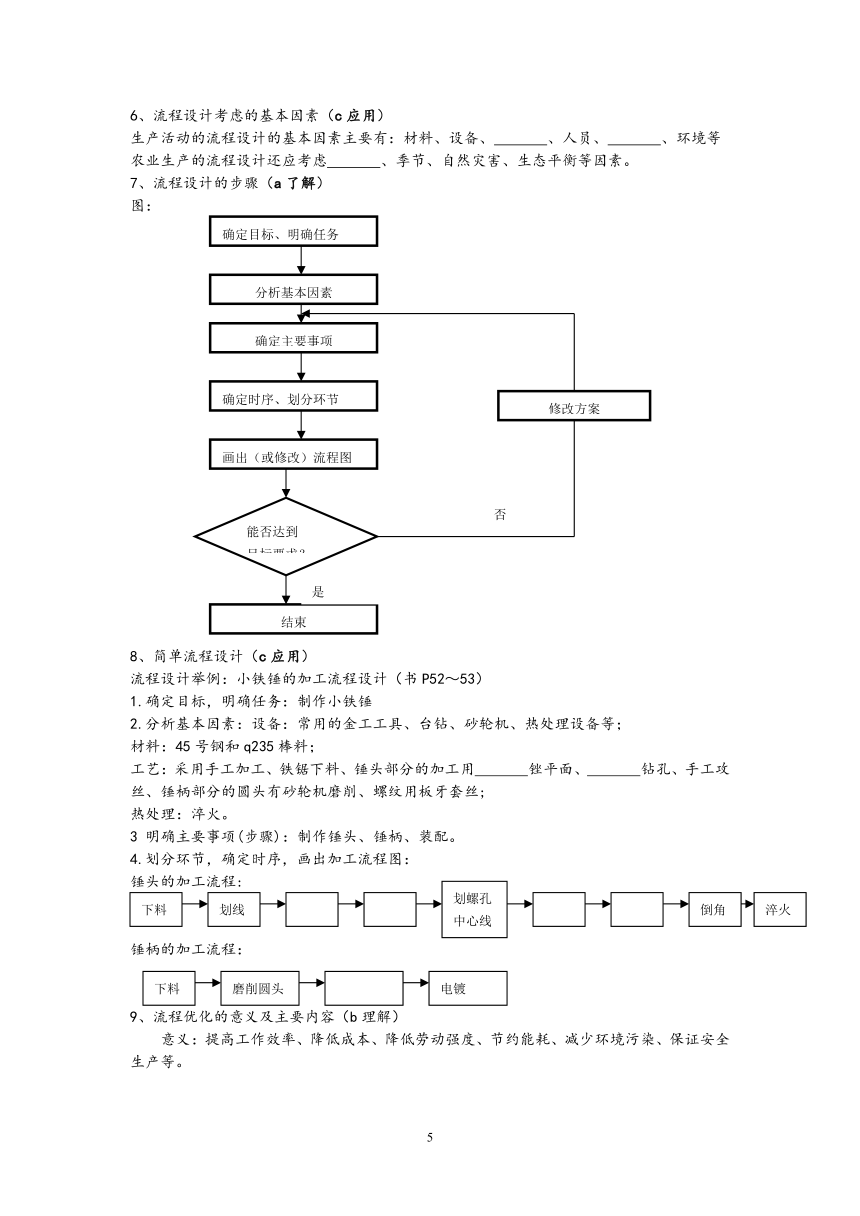

6、流程设计考虑的基本因素（c应用）
生产活动的流程设计的基本因素主要有：材料、设备、 、人员、 、环境等
农业生产的流程设计还应考虑 、季节、自然灾害、生态平衡等因素。
7、流程设计的步骤（a了解）
图：
8、简单流程设计（c应用）
流程设计举例：小铁锤的加工流程设计（书P52～53）
1.确定目标，明确任务：制作小铁锤
2.分析基本因素：设备：常用的金工工具、台钻、砂轮机、热处理设备等；
材料：45号钢和q235棒料；
工艺：采用手工加工、铁锯下料、锤头部分的加工用 锉平面、 钻孔、手工攻丝、锤柄部分的圆头有砂轮机磨削、螺纹用板牙套丝;
热处理：淬火。
3 明确主要事项(步骤)：制作锤头、锤柄、装配。
4.划分环节，确定时序，画出加工流程图：
锤头的加工流程:
锤柄的加工流程：
9、流程优化的意义及主要内容（b理解）
意义：提高工作效率、降低成本、降低劳动强度、节约能耗、减少环境污染、保证安全生产等。
优化（将某些串行工序变为并行工序以达到时间的缩短例如：洗衣、做饭、烧菜）
优化（制作或生产过程中工艺的改变而引起流程的变化例如：法兰的加工方法由切削法变为少切削法）
流程优化的内容 优化（改变流程而达到降低成本的目的例如：邮递员投递路线的优化）
优化（流程优化的手段主要是引入新技术新设备而达到）
优化等（流程优化的目的主要是为了提高产品或服务的质量）
无切削法加工的材料有塑料和铸铁等（例如塑料洗脸盆和铸铁锅）；六角螺母和斧子则用少切削法。
10、流程优化的条件（b理解）
外在条件：它建立在设备和工艺水平提高、人员的增加、资金的投入的基础上
内在条件：建立在对流程内在机理的进一步研究的基础上。
【历年会考题】
1、如图所示是用来收割庄稼的农具——镰刀，它由刀身和木手柄构成，刀身上带有小锯齿。手工制作镰刀，一般有以下几个环节：加热锻打成形；安装木手柄；热处理（提高硬度）；制齿。制作镰刀合理的流程是（ ）
2、王凯同学用金工工具将如图甲所示的圆钢加工成如图乙所示的工件，其加工环节主要有：①锯割；②划线；③锉削。合理的流程是（ ）
①→②→③
③→②→①
②→③→①
②→①→③
3、将电线接入插座的操作环节如图所示。正确的操作流程是（ ）
①接电线 ②剥电线 ③装插座面板 ④紧固电线 ⑤拆插座
A、⑤→①→②→④→③ B. ⑤→②→①→④→③
C. ②→①→⑤→④→③ D. ②→①→④→⑤→③
4、用一段已经下料的等边角钢（如图甲所示）、木条、自攻木螺钉，加工一个简易的搁物支架（如图乙所示），制作过程的主要操作有：①锯、装支撑木条；②用台钻钻孔；③划线；④锯割角钢并弯曲。正确的操作流程为（ ）
A、④③①② B、④③②①
C、③②①④ D、③②④①
5、因临时工作需要，小黄要在窗门边的横木条下安装一盏白炽灯用于照明，电线已经
横木条上（如图甲所示）。图乙、图丙是工具和材料，图丁是常规连接的灯座与电线。
小黄设计的“电线接上灯座”的部分操作流程图如下，请你在虚线框内将操作流程图补充完整。
6．某毛织厂的生产流程如图所示，若产品质检不合格，则应将其移交到的环节是
A、材料采购 B、包装入库 C、生产 D、样品制作
7．农产品物流包括农产品产后加工、包装、储存、运输和配送等环节。为了建立高效、便捷的农产品的农产品物流网络，下列措施不合理的是（ ）
A．建立便捷的海运、铁路、公路网络
B．优化从产地到超市的中间环节
C．采用标准化的包装、货架、装卸设备
D．建更多的仓库，让农产品储存更长的时间
8．用薄钢板加工如图所示的零件，以下加工流程合理的是
A．锯割→划线→钻孔→锉削
B．划线→锯割→钻孔→锉削
C．钻孔→划线→锯割→倒角
D．锯割→打磨→划线→钻孔
钱丹丹同学准备制作一个孔明锁，首先她找来孔明锁的图样。请回答9-10题。
9．根据图甲所示的三视图，在一根木条上划线（如图乙所示）后，她设计了以下四种加工流程，其中合理的是
A．从①②锯入→ 从⑤④锯入→ 逐渐凿至③→ 锉销修整
B．从③锯入→ 从⑤④凿入→从①②凿入→锉销修整
C．从①②锯入→逐渐凿至③→ 从⑤④锯入→锉销修整
D．从⑤④锯入→ 逐渐凿至③→从①②锯入→ 锉销修整
10．如图丙所示是孔明锁另一木条的三视图，它对应的轴测图是
11、某公司陪送中心原来的商品配送流程图如下：
后来，该公司配送中心对配送流程进行了优化，实现零库存配送。优化后的流程图如下：
根据上面文字材料，完成下列各题，在有“ ▲ ”处填上相应内容
（1）由于该公司配送中心减少了 ①▲ 环节，因此节省了存放空间；采用了 ②▲ ，从而大大节省了人力。
（2）在优化后的配送流程中，最先需要配送需求信息的环节是 ▲ （请选择一个选项，填写序号）
A．自动分捡 B.自动打包 C.自动贴标签 D.送货
【巩固练习】
1、原先到医院里看病的流程为：挂号 看病 划价 缴费 取药。经过一系列技术的优化，现流程为：挂号 看病 缴费 取药。要实现这种优化，需要的条件是（ ）
A、医生需要有更高的医疗技能 B、医生都知道药的价格
C、电脑网络参与整个流程 D、病人需要更多的费用
周佳在制作木质小板凳前，设计了制作流程。请回答2-3题
2、周佳在设计该制作流程时，下列基本因素中，不需要考虑的是（ ）
A、材料 B、人员
C、气候 D、工艺
3、在设计该流程时，她应该采用的表达方式是（ ）
A、结构图 B、流程图
C、动画表达 D、模型表达
4、某汽车的手摇千斤顶，它的工作原理是通过摇动手柄带动螺杆，从而拉动支撑杆顶起汽车，其中一些零件如螺母，以往采用金属材料切削而成，现在逐渐使用工程塑料并采用注塑成型。结合该事例，下列说法不合理的是（ ）
A、采用切削法比注塑成型节省原材料
B、采用工程塑料后零件不易生锈
C、工程塑料易加工，加工时能耗少
D、采用工程塑料可减轻产品自重
5、底板如右图所示，用矩形板加工，其加工流程合理的是（ ）
A、划线 钻孔 线锯割 锉削
B、钻孔 划线 线锯割 锉削
C、划线 冲眼 钻孔 锯割
D、划线 钻孔 划线 锯割
6、下面是“嫦娥二号”从发射到10月8号的第二次近月制动的运行图。下列对该图的解说中，不合理的是（ ）
A、从图中可以看做是发射至第二次制动的流程图
B、1日、2日、3日……不仅仅表示实际时间，也是流程中时序
C、3日、5日取消中途修正，实质表示取消两个环节
D、该图反映出设计的流程是可以随意改变的
7、要想在某个零件上加工两个孔（如图甲所示），先要在零件上划线（如图乙所示）。现有四种划线流程的设计，其中最合理的是（ ）
A、划出④线 画出③线 划出②线
B、划出②线 画出①线 划出③线 划出④线
C、划出①线 划出②③两线 划出④线
D、划出③线 画出②线 划出④线 划出①线
第三单元 系统与设计
【知识点及会考要求】
1、构成系统，必须具备三个条件（b理解）
（1）至少要有 以上的要素（或部分）；（要素）
（2）各要素之间相互 相互作用，有一定的结构；（结构）
（3）系统整体的 是组成要素所不具备的。（功能）
2、系统的分类（a了解）
（1）自然系统和人造系统
　　 自然系统是自然形成的系统（举例：人体系统、生态系统等）
人造系统是人工制造加工而成的系统（举例：教育系统、计算机系统、自行车系统等）　
（2）实体系统和抽象系统
实体系统是实物形态的（举例：生物系统、机械系统、计算机硬件系统）
抽象系统是非实物形态的（举例：哲学系统、计算机的操作系统）
3、系统的基本特性（b理解）
（1） 性（系统最基本的特性）（案例：巴尔扎克的塑像）
①系统是一个整体，它不是各个要素（部分）的简单相加，系统的整体功能是各要素在孤立状态下所没有的。
②系统的整体功能大于各部分功能之和（双眼的视觉功能大大超过两只单眼的视觉功能的简单相加）
③系统的任何一个要素（部分）发生变化或出现故障时，都会影响其他要素（部分）或整体功能的发挥。（木桶理论；一着不慎，满盘皆输）
④不能离开整体去分析系统中的任何一个组成部分。（巴尔扎克的雕塑）
（2） 性（案例：厨具安装、食物链）
组成系统的各要素之间或整体与部分之间是相互作用，相互联系的。
（3） 性
任何系统都具有某种目的，都要实现一定的功能，这也正是区别不同系统的标志。
（4） 性
任何系统都是一个动态的系统，处于运动变化和发展之中。运用系统的动态观点，有助于使我们不仅看到系统的现状，而且看到系统的变化发展，从而预测系统的将来，掌握系统的发展规律。
（5） 性（春捂秋冻）
一个系统与所处的环境之间都有物质、能量和信息的交换，外界环境的变化会引起系统特征的变化，并相应地引起系统功能和系统内部各部分相互关系的变化。
4、系统分析的一般步骤（c应用）
5、系统分析的主要原则（a了解）
（1） 性原则（案例分析：丁谓修复皇宫）
系统分析时要着眼于系统整体，要先分析整体，再分析部分；先看全局，后看局部；先看全过程，再看某一个阶段；先看长远，再看当前。
（2） 性原则（案例分析：人力飞机）
系统分析一方面要有严格的工作步骤，另一方面应尽可能地运用科学方法和数学工具进行定量分析，使决策的过程和结果更具说服力。
（3） 性原则（案例分析：埃及阿斯旺水坝、孝襄高速公路）
系统分析总是为实现系统目标服务的。当存在多个目标时，需要综合分析，统筹兼顾，不可顾此失彼，因小失大。
6、分析影响系统优化的因素（c应用）
影响因素是可以人为调节的。（套种的技术水平、田间管理、病虫防治等）
不能人为调节的，称为约束条件（农作物的生长特性、条件、气候等）
7、系统的设计（c应用）
【历年会考题】
1、2007年10月24日，我国自行研制的“嫦娥一号”飞入太空。“嫦娥一号”和运载火箭共有几百万个零部件，把这些零部件按照一定的结构组合在一起就构成了性能优异的航天器，这主要体现了系统的（ ）
A、动态性 B、目的性 C、整体性 D、相关性
2、以一张A3硬卡纸、一个双面胶为主要材料设计制作一个纸质梁，并对纸质梁进行如图所示的承重试验。李琳对纸质梁的设计及进行系统分析，其中错误的是（ ）
A、明确设计的目标是使结构承重能力最大
B、将纸质梁两端封闭式提高结构承重能力最主要的措施
C、根据要求制定多个方案，预计可能产生的结果
D、对多个方案进行对比分析，选择最佳方案，并对最佳方案进行优化
3、如图所示是一个咖啡磨。陈晓丽同学在使用中发现摇动手柄时常常打滑。为修理该咖啡磨，她进行了以下行为，其中明确进行系统分析的是（ ）
A、给咖啡磨加润滑油
B、拧下螺帽
C、打开外壳，更换手柄
D、根据咖啡磨各组成部分的功能和联系来研究打滑的原因
4、某自动调光系统，可以根据室内亮度变化进行自动调光，保证室内有一定的亮度。以下对该系统的分析中，不能体现环境适应性的是（ ）
能根据室内亮度变化自动调光 B.在零下20℃低温下也能正常工作
C. 能耐60℃的高温 D.在潮湿环境中不会失效
如图所示为脚踩式垃圾桶结构原理图，通过踏板，带动中间的连杆，推动桶盖开启。请回答5－6题。
5、如果脚踩式垃圾桶系统出现脚踩踏板而无法把桶盖打开的情况，进行系统分析后，最不可能的原因是（ ）
A、踏杆弯曲 B. 塑料内桶漏水
C. 连杆断裂 D. 踏杆被异物卡住
6、如果对该脚踏式垃圾桶进行系统优化，下列四种优化方法，你认为不合理的是（ ）
A、踏杆与连杆的连接处添加润滑油
B、适当增加踏杆截面积
C、适当增加连杆截面积
D、把连杆换成绳索
7、如果有木筷断裂，则支撑架承受压力的能力会变小。从系统的角度解释，下列说法不正确的是（ ）
甲断裂与乙断裂两种情况，支撑架承受压力的能力不同
甲断裂必将引起乙断裂
甲、乙的断裂都会影响支撑架承受压力的能力
甲断裂前后，乙的受力情况完全不同
8．若对太阳能手电筒进行优化，使之在相同充电时间的情况下，照明时间更长。以下四个部件：①太阳能电板； ②蓄电池； ③ LED ；④ 开关，其中与优化目标 有关的是（ ）
A．①②④　　　B、①②　　　C、①②③　　　D、②③④
9．若要把该太阳能手电筒改装成野营用品，有以下四种优化方案：①配上指南针；②配上USB接口，可给手机充电；③把原开关改为遥控开关；④配上挂钩。其中合理的是（ ）
A．①②④　　　B。①③④　　　
C。②③　　　D。②④
10．如图所示，台虎钳由固定钳身，活动钳身及底座等零部件组成，活动钳身和固定钳身通过丝杠与螺母的配合达到夹持工件的目的。请完成下列题，在有“ ▲　”处填上相应的内容。
（1）厂家在设计台虎钳时，对各部件的受力进行分析计算后选用合适的材料并确定相应的尺寸，这体现了系统分析的___▲　原则
（2）台虎钳的 ▲　功能体现了系统的目的性
（3）夹持工件时，如果用锤子敲击手柄或套上管子转动手柄，以下四种情况：①丝杠螺纹受损②与丝杠配合的螺母受损③夹紧手柄受损④底座破裂，你认为最可能会发生的是 ▲　（请在下列选项中选择一项）
A．①②④　　　B、①③④　　　
C、①③　　　 D、①②
【巩固练习】
1、某厂家一直生产家用电饭锅，今年年初，为了扩大生产，决定设计生产饭店、食堂用的大型非家用的电饭锅。在设计制作时，除了采用大内锅之外，根据系统的相关性，还必须改变的是（ ）
A、发热盘的功率 B、额定电压
C、保温的温度 D、保温的时间
2、如图是某同学设计制作的学习用台灯，它主要由灯座、支撑架、灯罩与电子元器件等要素组成。请以台灯这个系统为例，分析该系统的一些基本特性，在题干总标有“ ”处填写符合要求的内容。
（1）它主要由灯座、支撑架、灯罩与电子元器件等要素组成，台灯的功能是各要素所没有的。这主要体现了系统的
（2）台灯的 功能体现了系统的目的性
（3）台灯这一系统具有动态性，体现在①随着时间的推移电线会老化、 ② 、
③
“一卡通系统”是指用户只要使用同一张非接触感应卡或使用手机中特制的SIM卡，就能实现多种不同的管理功能，真正做到一卡多用。根据要求完成3—4题。
3、该系统最大的目的是（ ）
A、不同部门，统一管理 B、减少刷卡次数数
C、各子系统独立工作 D\、对工人素质要求不高
4、下列关于一卡通系统的说法中不是很合理的是（ ）
A、信息处理中心是该系统的子系统
B、发卡子系统、考勤子系统及其他子系统之间是相互关联的
C、各子系统在系统运行时的作用相同
D、把该系统接入其他系统中，该系统又成为更大系统的子系统
5、右图所示是自动窗帘升降器，主要由光敏传感器、控制电路和电机等组成。该控制系统能够使窗帘根据光线的变化自动升降。
（1）该自动窗帘升降器需要在少尘环境中使用，这说明该系统具有 特性。
（2）在光线充足的环境下调试自动窗帘升降器。请补充完整该控制系统的调试过程：
①光线变暗时，需要窗帘下降：用挡板遮住光敏传感器上的光线，调整控制电路，使窗帘下降；
② 。
第四单元 控制与设计
【知识点及会考要求】
1、控制的含义（b理解）
人们按照自己的意愿或 ，通过一定的 ，使 向期望的目标发展，这就是控制。
控制的手段和方法（a了解）
手段主要有 控制（人的直接干预和全程干预下进行的）和 控制（无人直接参与）
从执行部件的不同控制分为： 控制、 控制、 控制。
控制的应用（b理解）
控制系统的工作过程与方式（c应用）
（1）开环控制图：
输入量 输出量
（2）闭环控制图：
给定值 被控量
4、控制器和执行器的作用（c应用）
被控对象：控制系统中所要控制的装置或生产过程
控制器：对输入信号进行处理并发出控制命令的装置或元件
执行器：直接对被控对象进行控制的装置或元件
控制量：执行器的输出信号
【案例】
A、自动门的控制系统（开环控制）P103
（输入） （输出）
B、下雨时，窗户自动关闭（开环控制）P102
C、游泳池定时控制的注水控制（开环控制）P103
D、电子警察——车辆超速检测系统
E、能自动检测水位的游泳池注水控制（闭环控制）P106
5、简单控制系统运行的主要干扰因素（c应用）
在控制系统中，除 （给定值）以外，引起 变化的各种因素称为干扰因素。（案例：自行车系统的干扰因素---风、雨；电视机干扰因素---外界磁场干扰）
6、反馈的含义（b理解）
控制系统中将 通过适当的 返回到输入端并与 进行比较的过程。
7、闭环控制系统中反馈环节的作用（b理解）
闭环控制系统中反馈环节的作用减少 （输出量）的偏差。
8、功能模拟法和黑箱法（a了解）
功能模拟法：用 不同，但 和行为相似的模型来模拟原型的方法。（例如机器人、国际象棋中的人机对弈）
黑箱方法：将所要了解的系统当做黑箱，通过对该系统的 和 关系的研究来推断系统的内部 及其 功能的方法。（例如中医通过望闻问切来推断病人的病情、通过摇、转来推断鸡蛋是生还是熟等）
9、控制系统方案的设计（c理解）
控制系统 有无反馈 控制精度 结构 成本 适用范围
闭环控制 有 高 复杂 高 适用于高精度、高可靠性，系统元件较不稳定的场合
开环控制 无 低 简单 低 适用于精度要求不高而系统元件较稳定的场合
【案例】
A、电冰箱的温度控制（闭环控制）P110
B、供水水箱的水位自动控制系统（闭环控制）P112
C、加热炉的温度自动控制系统（闭环控制）P113
D、抽水马桶水箱水位自动控制系统（闭环控制）P120
【历年会考题】
1、在房间空调温度控制系统中，下列情况不属于影响其温度控制的干扰因素的是（ ）
A、有人走进房间 B、打开房间的窗户
C、房间里在烧开水 D、房间里的闹钟铃响
2、下列控制系统中，属于闭环控制系统的是（ ）
A、电冰箱的温度控制系统 B、红绿灯定时控制系统
C、楼道灯声控延时控制系统 D、校园铃声控制系统
3、小黄对办公室饮水机进行了仔细的观察，发现饮水机热胆内水是以烧烧停停的方式保温的。
（1）小黄画出了饮水机保温自动控制系统的部分框图,请你帮助他完成方框图，在有
处填上相应的内容。
（2）该系统是 （选填“开环”或“闭环”）控制系统。
（3）小黄发现办公室的饮水机经常在没人时电源还开着。为了解决这一问题，他尝试设计一个能自动控制电源的控制系统，通过红外线传感器获取几米以内的人体热辐射信号来控制电源的开启或关闭。小黄设计的控制系统框图如下图所示，继电器内有一开关，开关的打开或闭合有控制电路控制，该开关可以控制220V电源的通断。请在下图有 处填上相应的内容。
4、汽车安全气囊控制系统的工作过程是：传感器检测到汽车碰撞信号，经诊断模块判定和处理后，触发气体发生器给气囊充气。该控制系统的被控对象是（ ）
A、被气囊保护的人 B.气囊 C.诊断模块 D.气体发生器
如图所示是红外线感应自动开闭的垃圾桶，采用电池供电，当手靠近桶盖时，桶盖自动打开，手远离桶盖后，延时5-6秒桶盖自动关闭。请回答5-6题。
5．该控制系统的被控对象是（ ）
A．桶盖 B、红外线检测装置
C．机械传动装置和连杆机构 D、垃圾桶内桶
6．要对桶盖的自动开闭功能进行简单的技术试验，以下方法合理的是
A．将有气味的垃圾倒入垃圾桶，关闭后气味会不会散发出来（ ）
B．装入新电池，让其不断地进行开闭直至电池耗尽，测试开闭次数
C．用手靠近桶盖，观察是否会开启；手远离桶盖后，观察是否会关闭。
D．在桶盖上放置重物，并逐渐增加其质量，测试桶盖能开启的最大质量
某种磁盘驱动器（结构示意图如图甲所示）读取数据时，需将磁头定位到某个磁道。当控制装置接收到预期磁头位置信号后，控制电机驱动支撑臂及磁头移动到相应的磁道。传感器检测磁头的位置，并将检测到的信号发送给控制装置与预期信号进行比较，控制装置根据比较偏差值做出调整。磁头定位控制系统的方框图如图乙所示。请回答7-9题
。
7．该磁头定位控制系统属于（ ）
A．开环控制 B、闭环控制
C．开环控制与闭环控制 D、人工控制与自动控制相结合
8．该磁头定位控制系统中，执行器是（ ）
A．磁道 B。磁盘转轴 C。磁盘 D。电机
9．该磁头定位控制系统中，被控量是（ ）
A．支撑臂的长度 B。磁头实际位置
C．磁盘转轴的转动角度 磁盘的转动速度
导弹依靠自身动力装置推进，在飞行中会遇到气流，使导弹偏离预设路线。导弹系统始终检测导弹位置与预设路线之间的偏差，据此不断调整其飞行路线并导向目标。请回答10-11题。
10．这些气流被称为该控制系统的（ ）
A．反馈 B、干扰 C、被控量 D、控制量
11．如果打击的目标并不是静止的，而是运动的，那么该导弹要命中目标，必须（ ）
A．不断修正预设路线
B．不断提高导弹的速度
C．不断消除干扰
D．不断提高预设位置与实际位置的偏差值
如图所示是一个自动控制的水龙头，当人手靠近时水流出，手拿开时水停止流出，出水时间超过1分钟就会自动。请回答8－9题。
12、该水龙头的控制系统属于（ ）
A、开环控制 B. 闭环控制
C. 人工与自动相结合 D.水龙头的开启是开环控制，关闭是闭环控制
13、下列可以作为该控制系统执行器的是（ ）
A.电磁阀门 B.控制电路 C.红外线传感器 D.电源
14、陈晓丽同学发现自己居住的小区没有升国旗的装置，于是她决定利用自己所学的知识为小区设计一个升旗装置。请完成下列各题，在有“ ▲ ”处填上相应的内容。
陈晓丽调查了小区居民的意见，结果有80人赞成、6人反
对、10人觉得无所谓、4人弃权。请你帮她把调查结果在饼图（如图甲所示）上表
示完整。
陈晓丽找到可以固定在地面上的三种连接件，用来架设旗杆。同时，为了把旗杆固定在连接件上，她有找到了三种连接用配件，在保证足够强度的情况下，要使旗杆容易放倒以便维修，你认为合理的连接件是 ①▲ ，连接用配件是 ②▲ 。
陈晓丽准备设计升旗自动控制系统，她列举了可能要用到的部件：光敏传感器、热敏传感器、电动机、控制装置、发电机、铅蓄电池、声音传感器、滑轮。请你帮她在上述部件中选择两个合适的部件，填在图乙所示的控制系统方框图有“ ▲ ”处。
为了保护控制设备，陈晓丽设计了如图丙所示的木箱（箱子两个侧面是直角梯形，其余各面都是矩形，除注明外，其余尺寸均为400mm）。同时她找到了一块木板（如图丁所示，木板长度为3300mm，宽度为400mm）。请你根据木箱的尺寸帮她在木板上进行划线（不考虑木板的厚度和锯缝），以便进行锯割。
制作并安装升旗装置后，陈晓丽进行升旗与国歌播放同步试验。请你帮她完成以下试验方案。
试验准备：秒表，国歌播放时间t，旗杆高度h。
试验过程：
Ⅰ.计算理论速度v，v＝；
Ⅱ.依据理论速度v设置设定速度v0，v0＝v；
Ⅲ.测量 ①▲ ；
Ⅳ.重复测量三次，并记录数据。
结果分析：
计算三次测量数据的平均值，与国歌播放时间比较，如果大于国歌播放时间，则需要 ②▲ （选填“提高”或“降低”或“不改变”）设定速度v0；如果小于国歌播放时间，则需要 ③▲ （选填“提高”或“降低”或“不改变”）设定速度v0。
【巩固练习】
1、小金的学校每周都要进行升国旗仪式，但经常会出现国歌播放与升旗进度不同步。于是，他想用学过的知识，来完成对国旗的升旗进行自动控制的设计。下面是小金设计升国旗的控制方框图示意图：
下列对该方框图的说明，不合理的是（ ）
电机是该控制系统的控制器，国旗是被控对象
该控制需要实现国歌播放与升旗的同步
设定的时间就是国歌播放的时间
使用之前，必须对该控制系统进行技术试验
2、某商场的门是红外线自动控制门，该控制是开环控制而非闭环控制，其依据是该控制系统（ ）
A、有反馈 B、没有反馈 C、有控制器 D、没有控制器
3、某交通路口的红绿灯控制是按时间自动控制的系统，下列选项中属于该系统干扰因素的是（ ）
A、穿过斑马线的人群 B、按照红绿灯指示行驶的车辆
C、闯红灯行驶的违规车辆 D、使电子定时器产生定时变化的电磁波
4、当人进入电梯选择了楼层时，电梯控制系统便接受了指令并进行控制。该控制系统的被控对象是（ ）
A、人 B、按钮
C、电梯的箱体 D、楼层
右图是电冰箱温度控制器示意图，其工作过程如下：当蒸发器的温度超过设定温度值时，感温包和膜盒内的感温剂气体的温度随之上升，压强增加，使传动膜片向外伸胀，通过连接杆推动活动触点“3”与固定触点“4”闭合，于是电路接通，压缩机开始工作。当蒸发器的温度降低至设定值时，该温度控制器会使压缩机停止工作。完成5—6题。
5、分析示意图后判断：当温度调节旋钮逆时针方向调到某一位置时，对控制系统产生的影响是（ ）
A、预设温度升高 B、预设温度降低
C、预设温度不变 D、控制系统不能工作
6、如果该电冰箱温度控制器中的主弹簧因故断裂，下面所描述的四种结果，最有可能的是（ ）
A、电冰箱一直运转 B、电冰箱不运转
C、对电冰箱正常工作无影响 D、电冰箱箱内温度比箱外温度还高
无塔供水设备如图所示，它具有增压、稳压、储水、供水和自动运行功能。当水泵工作时，向供水管网供水的同时将剩余的水压入气压罐，水室扩大并将罐内气体压缩，气室缩小，罐内压力随之升高。当压力升至所设定最高工作压力时，水泵停机，罐内被压缩气体的压力将罐内水室储存之水压入供水管网，水室缩小，气室扩大，罐内压力随之下降。压力降至所设定最低工作压力时，水泵重新启动，如此周而复始，保持管网一定供水压力。请回答7—9题。
7、该自动水压增压控制的执行器是（ ）
A、阀门 B、增压泵 C、罐体 D\、用户水龙头
8、该闭环控制中的比较器比较的量是（ ）
A、上限水压与下限水压 B、输出水压与设定水压
C、输入水压与输出水压 D、增压前水压与增压后水压
9、下列对该增压控制系统的描述，不合理的是（ ）
A、该装置适用于大面积城区供水增压
B、由于该装置实行自动控制，无须专人管理
C、气压水罐是密闭压力容器，水质不易受外界污染
D、气压水罐内最低工作压力是按最不利配水点或消火栓所需水压的计算而确定
10、洗好的衣服晾在阳台外面有时会被雨淋湿，小明发现这一问题后尝试设计一种新型晾衣架（如图所示），设想的工作原理是：下雨了，传感器把检测到的信号传给控制器，控制器发出指令给绕线电机，它带动拉线把晾衣架自动收至雨篷下。
（1）请把自动伸缩晾衣架的控制框图补充完整。
（2）要让晾衣架正常工作，需选择合适的传感器并安装在正确的位置。请你在图中说明传感器的安装位置及名称。
技术与设计1 第一章：走进技术世界
【知识点及会考要求】
1、技术对人类的价值（a了解）
A.保护人：为人类提供抵抗不良环境，防止野兽、病菌等侵害的手段和工具，从而使人能适应自然而生存。
B. : 人依靠技术解放或延长了自己的手、脚、眼、耳、脑等身体器官，拓展了活动空间，提高劳动效率，增强了利用自然、保护自然、合理地改造自然的能力。
C. _: 技术促进人的精神和智力的发展，使得人的创新精神和批判能力得到提高，思维方式发生转变，自我价值得以实现。
技术对社会：
A、技术促进了社会生产的发展
B、技术丰富了社会文化的内容
C、改变了社会的生活方式
D、推动社会发展和文明进步的主要动力之一
技术对自然价值（c应用）
自然、改造自然、 自然
技术的性质（a了解）
性：任何技术的产生与发展都是满足人们某方面具体的需求。
创新性：技术创新是技术不断地向前发展发展的核心。技术创新表现为
和 。（b理解）
性：需运用多学科知识。
两面性：有些技术既会给人类带来福音同时也会给人类带来危害。
专利性：技术作为劳动成果凝结着丰富的社会价值和经济价值，而发明者对此享有一定的权利，且受到法律的保护。
专利权不是自动取得的，对于符合新颖性、创造性、实用性的发明或实用新型技术，必须履行《 专利法 》所规定的专利申请手续，向国家专利局提交必要的申请文件，经过法定的审批程序，最后审定是否授予专利权。
专利申请的过程：
提交申请阶段→ →初审阶段→发明专利申请公布阶段→ →授权阶段
知识产权在技术领域的重要作用（a了解）
知识产权制度保护技术发明者的合法权益、体现了人们对知识的尊重和保护。注意它允许专利所有权人对专利技术具有 垄断性。知识产权狭义上包括著作权、专利权、商标权
6、技术与科学的区别与联系（b理解）
区别：科学：侧重探索自然、认识自然表现为规律、公式化的知识体系；力求有所 ：例如牛顿发现的万有引力；技术：侧重改造大自然表现为具体的技术活动：力求有所 例如瓦特发明的蒸汽机；
联系：科学促进技术的发展，技术推动科学的进步。
技术的发展趋势（b理解）
技术与自然和谐相处，今后技术的发展方向是可持续发展
【历年会考题】
1、家庭室内装修常使用各种油漆以美化房间，但油漆会散发出有害人体健康的气体。这体现了技术的（ ）
A、综合性 B、专利性
C、创新性 D、两面性
2、如图所示是一款环保电动概念车，它的车架上安装了太阳能电池板，车轮上装有风力发电机，放在阳光充足，风力较大的地方即可充电，关于这款设计，以下说法不正确的是（ ）
增加了风力发电，体现技术的创新性
增加了成本，体现技术的两面性
应用了多学科的知识，体现技术的综合性
利用太阳能、风能，体现设计的可持续发展原则
3．某产品在制造、运输和使用等环节都有温室气体排放，其所占比例如图所示。下列说法不合理的是 （ ）
A．该产品温室气体排放量主要来自于制造与产品使用环节
B．温室气体排放与制造工艺有关
C．产品设计不需要考虑使用时的温室气体排放
D．更小、更轻的产品包装，有利于减少运输环节的温室气体排放
4．发明爱好者方青年，学习并运用多种知识发明了“连体式全电控薄壁电压力锅”，解决了原电压力锅安全性低、操作复杂等缺陷，并取得了专利。下列说法合理的是（ ）
A．发明中提高了自身素质，体现技术可以保护人
B．申请专利，体现技术的目的性
C．发明中运用多种知识，体现技术的综合性
D．原产品操作复杂，体现技术的两面性
【巩固练习】
请根据材料，回答1-2题。
小顾看见有人用绑有磁铁的木棒在河岸边吸废铁，从中得到灵感，成功研制了河道废铁打捞器，申请了专利，开创了一个“打捞财富”的产业。在研制过程中，他学习了相关的知识，自身素质得以提升，成为青年人学习的榜样。
1、该案例中，体现技术具有发展人的作用的是（ ）
A、从用磁铁吸废铁得到灵感
B、成功研制了一台河道废铁打捞器
C、申请专利，开创了“打捞财富”的产业
D、在研制过程中，自身素质得以提升
2、由于小顾研制了河道废铁打捞器，并申请了技术专利，所以（ ）
A、他的产品一定收到了专利法保护
B、他的产品一定有高额的利润
C、所有打捞器，别人都不能申请专利
D、他的产品别人不能使用
3、下列事件中，能申请专利的是（ ）
①数学家发现了一个新的数学定理；②美国科学家通过火星探测器发现了火星土壤中元素构成的比例；③某校高一学生发明了一种新型的节水自来水龙头；④某电脑专家发明了一种新的汉字编码。
A、①②③④ B、②④
C、③④ D、②③④
右图所示的空气源热泵热水器被誉为“第五代热水器”，它是利用热泵原理，从空气中吸取热量加压输出热能的一种热水设备。该产品与传统电热水器相比，不仅节省能量，而其供水量大，又没有漏电的危险；同时它也不会像燃气热水器那样造成空气污染。完成4-5题。
4、空气源热泵热水器的出现，改变了人们的生活方式，提高了生活质量，这体现了（ ）
A、技术能够发展人
B、技术能够保护人
C、技术与自然的关系相互作用，相互制约
D、技术推动社会的发展
5、空气源热泵热水器的设计特点，很好地体现了设计一般原则中的（ ）
A、低碳与环保 B、节能减排
C、绿色环保 D、创新与可持续发展
第二章：技术世界中的设计
【知识点及会考要求】
设计的内涵（b理解）
设计时基于一定设想的、有目的的规划及创造活动。设计主要包括 设计与
设计，其核心是技术设计。技术设计侧重功能、结构、材料、程序、工艺等围绕技术的目的而展开；艺术设计侧重色彩、造型、欣赏、审美、更强调感觉的需求；
技术与设计的关系（b理解）
技术的发展离不开设计：书写工具、电动剃须女刀；
设计是技术的发展的驱动力
设计是技术成果转化的桥梁和纽带
设计促进技术的革新
技术更新对设计产生重要影响：达·芬奇的飞行器，灯具的发展；
技术是设计的平台,没有技术作基础,设计难以表现和实现
技术更新为设计提供了更为广阔的发展空间,使设计的主题更加丰富,设计的表达方式更加多样,设计的效率更高
技术进步还促进人们设计思维和手段的发展
人机关系的含义（b理解）
当我们使用物品时，物品与人产生了一种相互的关系
人机关系要实现的目标（b理解）
：设计中将人与机当作一个整体，合理分配人、机功能力求提高人的工作效率。
：人在长期使用产品的过程中，产品对人的健康不会造成不良的影响。
：人在使用产品的过程中，人体处于自然的状态，从而不会使人过早产生疲劳。
：人在使用产品过程中，产品对人的身体不构成生理上的伤害，易产生危险的地方应进行安全保护设计。
如何实现合理的人机关系（c应用）
：（盲道的设计）
：产品设计不但要满足人的静态尺寸还要满足人的动态尺寸（床的尺寸的设计）
：（茶座、咖啡屋以暖色调为主，办公室以冷色调为主）
信息的交互：带有液晶显示屏的电话、电梯到达指定层后发生的提醒音；
技术试验的常用方法（a了解）
试验法：不同品种水稻的对比试验等；
试验法：通过再现模拟现实发生的情况的方法，如：汽车的碰撞试验、水利试验等；
虚拟试验法：利用计算机来虚拟现实中的技术设计原型并进行试验的方法，如：计算机模拟的“勇气”号火星探测器登陆火星表面的效果；
强化试验法：通过扩大和强化试验对象的作用，以提高试验效率的方法，如对产品强加压力的试验方法；
试验法：将某些共同相关的因素从一物移值到另一物进行试验的方法，如橘子从长江以南移到长江以北的种植试验；
技术试验的重要性（b理解）
（1）验证技术是否成功，更是发现问题、探究规律、优化技术的关键（案例：技术试验卫星）
（2）通过技术试验可以使设计得以改进和完善，将设计的风险和失误降到最低。（案例：阿什塔比拉河桥的垮塌）
简单技术试验的设计与实施（c应用）
技术试验的实施步骤：
制定试验计划→抽取样本→进行试验→分析数据→得出结论
技术试验的报告：
试验目的→试验准备→试验步骤→试验记录→试验总结
试验报告一般写法：
试验名称：试验对象+试验对象的具体性能+试验（测试）（例如：小板凳稳定性能的测试）
试验目的：测试+试验对象+试验对象的具体性能（测试小板凳的稳定性）
试验准备：试验中使用到的工具、设备、试验对象等（待测小板凳、书本或其他重物）
试验步骤：
【历年会考题】
1、汽车的尾灯由多组不同颜色、不同亮度的灯组成，其颜色、亮度比粗符合相关的规范。下列关于尾灯设置的描述不恰当的是（ ）
A、用来传递技术语言 B、主要为了满足公众的使用者的审美需求
C、满足了一定的人机关系 D、遵循了汽车设计的技术规范
2、如图所示是一款造型非常简约的MP3，它所有的控制按钮都采用了凸起式设计以方便盲人操作，这种按钮设计主要考虑到（ ）
A、信息的交互
B、人机关系的安全目标
C、静态的人和动态的人的不同需求
D、人的心理需求
3、2008北京奥运会火炬，需要在全球进行传递（包括登上珠穆朗玛峰），如果对该火炬进行外界环境适应性试验，那么不需要进行的是（ ）
A、防风试验 B、高原试验 C、200℃高温试验 D、雨中试验
4．如图所示的幼儿浴盆，具有以下设计特点，其中体现了信息交互的是
A．水温超过36℃时，浴盆中黑色的安全纽扣就会变白（ ）
B．充气式，可以折叠
C．表面有防滑纹理
D．压着鸭嘴会发出“嘎嘎”声
5．在设计门把手时，为了使把手更好地符合人体静态尺寸，以下需要考虑的是（ ）
A．门的材质
B．把手的材质
C．把手的尺寸大小
D．门的尺寸大小
6．聚丙烯材料被研制出来后，设计师充分利用了该材料较好的可塑性，设计出如图所示造型独特的椅子。该案例说明 （ ）
A．该设计使聚丙烯具有可塑性
B．新材料为设计提供了更广的发展空间
C．该设计促进了聚丙烯技术的革新
D．新的造型设计一定要采用新材料
7．某大学生开发了“全新组合拐杖”（如图甲所示），适合上楼梯使用。使用时，需把锁臂套固定在手臂上，手持握把（如图乙所示），按图丙所示的方式上楼梯，请完成下列各题，在有“ ▲　 ”处填上相应的内容。
（1）从上楼示意图（如图丙所示）中可以看出，该拐杖在协助使用者上楼梯时的独特功能是 ▲　。
（2）如果对该“全新组合拐杖”产品进行技术试验。以下四个试验中，一般不需要的是 ▲　.（请在下列选项中选择一项，填写序号）A。拐杖支杆的强度试验 B。拐杖底部橡胶套与地面的摩擦力试验 C。老年人使用该拐杖上楼梯试验 D。两只万向轮与地面摩擦力的对比试验
8.如图所示的盲人导购器由指环和耳机两部分组成，指环上有扫描仪，能获取商品名称，保质期等信息，并由耳机发出相应的语音信息。从人机关系的角度看，该设计主要考虑到（ ）
使用的安全性
盲人的动态尺寸
信息的交互
降低成本
【巩固练习】
1、对于相同的产品，使用者与生产者所需要采取的试验往往有所不同。下列有关台灯的试验中，适合使用者的是（ ）
A、光照度试验，检测光照度是否符合要求
B、通电试验，检测灯能否正常工作
C、电源线的绝缘性能测试
D、台灯柱外表面油漆涂层的闹温热性试验
2、现在多数轿车的方向盘、座椅、靠背的高低和方向都可以进行调节。这样设计的主要目的是（ ）
A、驾驶员操作更加舒服
B、驾驶员更加安全
C、家少汽车耗油量
D、有利于驾驶员集中精力
不粘锅是在传统的铁质锅表面，涂上一种特殊的不粘材料制成。请回答3-4题。
3、右图所示是一只带锅盖的不粘锅，途中注明的几处设计，主要不是从人机关系考虑的是（ ）
A、塑料柄 B、出气小孔 C、塑料提手 D、耳朵
4、某企业为了生产不粘锅，需要选择合理的涂料。现在有以下四种涂料，合理的选择应该是（ ）
A、涂料1：有很好的不粘效果，但长期使用可能会对人体健康产生伤害
B、涂料2：没有不粘效果，对人体也不会有任何伤害
C、涂料3:有较好的不粘效果，研究试验表明对人体产生伤害的可能性很小
D、涂料4：不粘效果一般，但价格便宜，对人体伤害未知
5、在设计自行车的过程中共，必然考虑安全方面的设计，下面四个设计中，不是从安全方面考虑的是（ ）
A、自行车尾灯 B、自行车车铃 C、马鞍形坐垫 D、刹车装置
6、2010年6月，英普通讯科技发明了“有线手机”，它比其他手机多了一个“内置伸缩耳机”。当接打电话时，只需从手机中直接拉出内置耳机和耳机线，通话完毕后，耳机和耳机线又可自动收回到手机内。对该款“有线手机”的新功能，下列说法中正确的是（ ）
A、有效降低手机辐射 B、显示屏显示更清晰
C、方便携带耳机 D、手机接收能力更强
7、把手机的显示屏设计成触摸屏，从人机关系角度看，其目的是（ ）
A、满足使用者的心理需求 B、考虑特殊人的需求
C、提高操作效率及舒适度 D、使操作者更安全
8、某厂家设计生产了带灯的钥匙，下列对该产品的说明中，合理的是（ ）
A、方便晚上使用时找到锁孔 B、实现信息的交互
C、突出锁具外形创新 D、节约能源
9、某生产厂家设计制作了台式电风扇，需要对电风扇进行各方面的技术试验。如下所列的稳定性试验中，并不需要的是（ ）
A、把电风扇电机仰角调节到最大，看是否稳定
B、电风扇产生最大风力时，看是否稳定
C、电风扇在摇摆送风且最大风力时，看是否稳定
D、电风扇的扇叶换成更大且速度调到最大时，看是否稳定
第三章：设计过程、原则及评价
【知识点及会考要求】
设计的一般过程（a了解）
发现与明确问题→ → →测试、评估及优化 →产品的使用与维护
其中制定设计方案包括以下几个过程：
搜集信息→ 设计分析→方案构思（最具挑战的一环）→方案呈现→方案筛选
其中模型制作包括两个阶段即 和制作模型或原型
2、设计的一般原则（b理解）
创新原则：冼衣机的变迁；
原则：“虽有乎千金之玉卮，至贵而无当，漏不可盛水……”
物理功能（产品的性能、构造、效率精度和可靠性）
生理功能（产品使用的方便性、安全性、宜人性）
具体体现在 心理功能（产品的造型、色彩、肌理、和装饰诸要素给人的愉悦感）
社会功能（产品显示个人的价值、兴趣、爱好或社会地位等）
原则：以最低的费用取得最佳的效果（物美价廉）
原则：产品能够让人从外观上得到美的体验，享受精神的愉悦；
原则：产品的设计应坚持以人为本，不能出于不道德的目的；（案例:：给瓜子“美容”）
技术规范原则：是有关开发生产技术的知识、领域、方法和规定的总和；（案例：飞机上的圆形窗户）
原则：产品设计既满足当代发展的需求，又考虑未来发展的需求；（案例：一层又一层包装的月饼盒）
3、设计一般原则之间的关系（b理解）相互联系、相互制约、相互影响。
4、设计过程进行评价（b理解）
设计过程评价的内容有：设计过程是否完备，分工是否合理，采用的方法是否正确，各个环节或阶段的任务是否完成，形成的中间方案是否符合要求，全过程是否有质量控制和相应的监督、改进措施等
5、对设计成果进行评价（b理解）
利用雷达坐标图、评价表参照设计的一般原则或事先制定好的设计要求进行进行评价：
注意：一个好的设计作品该坐标图的不但面积大而且形状也比较规则匀称。
【历年会考题】
1、如图所示是第十一届全国人大会议代表使用的铅笔，铅笔的笔杆在设计、制造时采用废旧报纸为原料。这种铅笔的设计主要遵循了（ ）
A、道德原则 B、技术规范原则 C、美观原则 D可持续发展原则
2、李琳要对小黄设计、制作的简易晾衣架进行评价。下列选项中，不属于对晾衣架功能评价的是（ ）
A、制作晾衣架比较费时 B、衣架既可挂衣服又可挂领带、袜子
C、衣架可同时挂三件衣服 D、可防风、不易吹落
3、在构思衣帽架设计方案之前，应该做的是（ ）
A、制作模型 B、进行设计分析 C、确定制作工艺 D、绘制加工图
4、如图所示是几款饮水机，请从价格、稳定性、可持续发展、人机关系和使用场合等角度作出了评价，在有“ ”处填上相应内容。
5、如图所示是各种剪刀，这些剪刀的设计主要体现了设计的（ ）
综合原则 B.经济原则 C.实用原则 D.美观原则
发剪 解剖剪 家用剪刀 枝剪
6、陈晓丽同学准备购买如图所示的暖手宝来取暖，于是对其进行评价，下列选项中，不属于功能评价的是（ ）
有过热保护装置，安全性好
具有加热指示装置，人机关系好
设计新颖，外观美观
通电5－7分钟可以取暖1小时，使用方便、经济实惠
通用技术课上，老师请同学们设计一个“雨伞柜”用于放雨伞。陈晓丽同学设计了如图所示的方案，王凯同学对该方案进行了评价。请你补充完整王凯同学的评价，在有“ ▲ ”处填上相应的内容。
草图画得比较工整，文字说明比较完整；设计了 ①▲ ，方便雨水的收集；考虑到长柄伞和折叠伞的不同规格，有利于 ②▲ ；采用无门结构，有利于 ③▲ ；但是图上没有 ④▲ ，无法知道柜子的大小。
【巩固练习】
五种不同类型的电子式时钟如图所示：时钟1的特点是只有指针，钟的外形可徒手在表盘上绘制任意形状；时钟2的特点是表盘下方装有温度计和湿度计；时钟3的特点是表盘左下方的小盘可以指示另一时区时间；时钟4的特点是指针采用龟兔赛跑图案；时钟5的特点是采用水果代替电池进行发电。根据时钟的这些特点，回答下列问题：
满足创新原则的时钟代号为：
满足功能多样的时钟代号为：
某种半自动暖水瓶如图所示。与普通暖瓶相比，该设计方案的优点有哪些？（列举三点）
3、由中国提出并在无线电传输技术（RTT）的基础上与国际合作完成的TD-SCDMA标准，已正式成为全球3G标准之一，这标志着中国在移动通信领域已经进入世界领先之列。这说明（ ）
A、3G标准是可以任意确立的
B、全球的3G标准有三个，说明3G技术是不规范的
C、完成TD-SCDMA标准并不是否定其他两个标准
D、中国3G手机只能采用TD-SCDMA标准
小张想为自己家里设计一张床上用的便携式手提电脑架。请回答4-5题
4、他搜集到以下的信息：①电脑的外形尺寸②电脑的重量③床的长度④电脑的生产厂家⑤电脑的价格；你认为设计电脑架需要的信息有（ ）
A、②③④ B、①②④ C、①② D、③④⑤
5、小张构思了一个方案，画出了如图所示的设计草图。下列对该方案的解释，不合理的是（ ）
A、可变角支架调节，方便手提电脑的使用
B、挡板的作用，是为了扣住手提电脑
C、支架面板上散热孔，是为了电脑散热的需要
D、可拆卸支架，方便电脑的移动
第四章：发现与明确问题
【知识点及会考要求】
发现问题的重要性（a了解）
从技术角度来看只有不断地发现问题才能不断地进行设计，从而导致人类的进步与发展。
发现问题的途径与方法（c应用）
观察日常生活现象（案例：新式纺纱机的诞生；）
收集和分析信息
技术研究与技术试验（案例：伽利略与体温计）
3、相关信息的收集与处理（c应用）
4、判断问题价值的方法（c应用）
科学性：符合基本的科学原理；
先进性：问题尚未得到充分解决；
普遍性：是不是普遍问题；
主要性：是不是主要问题；
可行性：现有技术是否可解决；
效益性：投入与产出的比是否理想？
5、设计要求、标准和限制（c应用）
设计对象本身
限制 设计者 主观：知识、技能
客观：人力、物力、财力
【历年会考题】
1、同学们看到了陈晓丽同学的儿童自行车设计方案，指出方案中链轮、链条裸露在外的设计违反了相关的技术规范。陈晓丽出现这样的设计失误，是因为（ ）
没有进行问卷调查
没有进行模型制作
没有进行技术试验
没有明确童车的设计要求
【巩固练习】
1、刘建同学家里的热水器，使用时必须把原先管内的冷水全部放完后，才能正常的洗漱，这样会造成水的很大浪费，于是他决定发明一个节水型的热水器。你认为刘建同学发明节水型热水器前要明确的问题是（ ）
A、所发现的问题是不是真实的 B、所发现问题的方法是否正确
C、需要解决的问题及方法 D、发明能产生多大的经济价值
第五章：方案的构思及其方法
【知识点及会考要求】
产品设计分析三要素（c应用）人、物、环境
方案的构思方法（a了解）
草图法：绘制草图过程中获取灵感、自由发挥、不受约束；可以随意修改
模仿法：仿形和仿生。如仿生技术、微型照相机、摄像机自动调焦针孔摄像头就是通过研究鹰眼的成像原理后仿制出来的产品；
联想法：万户的飞天梦；
奇特性构思法：夜视镜；
设计方案的制定（c应用）
标准件：是指经优选、简化、统一并给以标准代号的零件或部件，常见的标准件有螺栓、螺母、轴承、紧固螺丝、垫圈、电容、电阻等等；如台灯中的标准件：灯泡、灯座、导线、开关等；
对设计方案的比较和权衡（c应用）
【历年会考题】
1、李琳准备设计一盏适合高中生使用的台灯，在对台灯进行设计分析时，下列不需要考虑的是（ ）
A、灯泡的生产过程 B、底座的大小 C、灯罩的材料 D、支撑架的强度
2、通用技术课上，王老师要求同学们设计并制作一盏学生用的台灯。王凯同学设计了如图所示的方案。下列对该设计的分析恰当的是（ ）
设计是一种创新，应该不受任何限制
该设计充分考虑到市场需求
设计时要强调多功能，功能越多越好
该设计主要反映王凯同学没有明确设计台灯的某些限制条件
【巩固练习】
1、下图所示是钢底板、U型塑料板（数量4块）及其他配件，其中钢底板和U型塑料板上有若干直径为6mm的通孔，孔间距离均为100mm。现在要使用这些材料制作一个高度为400mm左右，且高度能够调整的台灯。
还需要补充的零件或材料是（ ）
A、焊条 B、铆钉 C、螺栓（钉）、螺母、垫圈 D、铁钉
2、右图是一个门把手，中空的螺旋形把手中配有一个LED手电，可以方便使用者在夜间找到手电。以下是该门把手的部分设计，不合理的是（ ）
A、中空螺旋形把手内孔直径稍大于手电外径
B、把手接220V交流电，可使手电充电
C、把手握柄长度为16CM
D、螺旋形把手材料用高强度的塑料
老师要求小明设计制作一个简易的桌用书架。请回答3-7题。
3、小明接受这个设计任务后，首先应该做的是（ ）
A、了解现有桌用书架的一些不足及人们的需求 B、进一步明确书架设计制作要求
C、进行方案构思 D、研究木材的材质
4、制作简易书架时，并不 考虑的是（ ）
A、制作的工艺 B、制作的流程 C、制作的材料 D、制作的评价的方法
5、小明画了该木质书架的草图（如图所示）。如果要制作该书架，至少需要木板的大小是（不计加工余量）（ ）
A、360×300
B、400×360
C、400×300
D、560×300
6、如按该草图制作成书架，并对其进行结构强度技术试验。下列四种试验方案，比较合理的是（ ）
A、左右手分别握住两块梯形板上部，用一定的力往里压，看用多大
的力才会使其变形
B、用锤子敲击底部两横木板，试验其要要承受多大的力才能使其损坏
C、把书架从二楼上往下摔，看是否能将其摔坏
D、左右手分别握住两块梯形板上部，有一定的力往外拉，看用多大的力才会使其变形
7、小张同学把原来的结构变成如图所示的结构，下列说法正确的是（ ）
A、加工工序增加 B、结构强度增加
C、结构稳定性增加 D、结构功能增加
第六章：设计图样的绘制
【知识点及会考要求】
1、技术语言的种类及其应用（a了解）
A、图样：机械加工图、电子线路图等（强调规范、复杂）；
B、图表：草图（捕捉灵感），效果图（表达产品的样式、材质及空间感），表格（对设计方案进行比较和权衡）
C、模型：车模、房模、航模、地球仪等（直观形象）；
D、符号：交通标志、公共场所所使用的符号；
E、手势：交通管理员手势、裁判手势等；
F、计算机语言、计算机演示（可呈现产品在使用或运行中的动作）、网络语言（可实现远程交流）；
2、简单的草图（c应用）
注意：美观、干净、立体感、尺寸标注及必要的文字说明
将上图进行尺寸标注
补充:形体的尺寸标注
完整的尺寸标注包括 、 、 。
尺寸界线用细实线绘制。
尺寸线1）、用细实线绘制但必须带有 作为终端；2）、尺寸线不可和其他图线重合或在其延长线上必须单独绘制；3）、距离的控制：尺寸线和尺寸线之间或尺寸线和轮廓线之间的距离为5～7mm、尺寸线超过箭头2mm
尺寸数字：1）、位置（水平方向、垂直方向）；2）、单位
3）、标注的大小表示形体的
特殊标注：圆弧的标注
1)、当整圆或大于半圆的圆弧标注直径且在尺寸数字请一定要写上直径符号 （注意：尺寸线不能与点划线重合）
2)、半圆或不足半圆的圆弧标注半径且在尺寸数字请一定要写上半径符号
重点提示：若出现直径的大小是一样的只需标注一次且在标注的直径符号前写上几×；若出现半径的大小是一样的只需标注一次但不需在半径符号前写上几×。
3、基本几何体的正等轴测图（a了解）
正等轴测图的画法：（三维坐标间的夹角为120°）
4、一般技术图样所采用的投影方法（a了解）
投影法（即投影线垂直于投影面）
5、简单形体的三视图（c应用）
主视图反映形体的 和高；
俯视图反映形体的长和 ； 绘图要领：长对正、高平齐、宽相等
左视图反映形体的 和 ；
注意绘制三视图时正确运用各种线形：
粗实线、 细实线、 虚线、 点划线
举例绘制三视图的主要步骤1、观察 2、找对应点画出线条 3、完善
例：根据立体图补全俯视图和左视图所缺线条
一般的机械加工图（a了解）
机械加工图组成：三视图及其 、其它视图、 、文字说明等；
【历年会考题】
1、陈晓丽要装配某一产品，但不知道装配的先后顺序，要解决这个问题，她最好能得到（ ）
零件的三视图
装配的流程图
零件剖视图
机械加工图
2、王凯同学在学了“常见的技术图样”后，画出了自家桌子的技术图样（如图所示）。请根据图样，在有“ ▲ ”处添上相应的内容。
（1）王凯同学所画的技术图样属于 ▲ （请选择一个选项，填写序号）
A．二视图 B.三视图 C.剖视图 D.轴测图
（2）桌面为 ①▲ 形，其尺寸为 ②▲ ；
支撑柱为 ③▲ 体，高度为 ④▲ 。
3．王凯同学设计的小型木质书架（如图甲所示）采用了图乙所示的燕尾形榫接结构。请完成下列各题。
（1）下图为图乙A板的三视图，请用铅笔在答卷II的题图中，补全三视图所缺 的线条。
（2）如果要制作此书架（不考虑加工余量），至少需要木板的大小是 ▲　 （请在下列选项中选择一项，填写序号）
A．240×300 B.300×300 C. 360×300 D.600×240
【巩固练习】
1、胡丽同学设计的台灯底座如图所示，根据立体图，完成下列问题：
（1）补全所缺的三视图
（2）台灯的底座采用100×60×50的长方体铁块加工，对正面的划线合理的顺序是（ ）
①划线条1，量取尺寸10 ②划线条2，量取尺寸36 ③划线条4，量取尺寸36
④量取尺寸10，确定位置A ⑤划线条3 ⑥量取尺寸36，确定位置B
A、①②③④⑤ B、②④⑥⑤ C、④②⑥⑤ D、③①②⑤
卓波同学设计了一个可调式木质书架（图甲是从图乙所示的“观察方向”得到滑板与底板之间的示意图），其中侧板与底板固定在墙上。完成2—5题。
2、侧板与底板之间的连接不适宜采用（ ）
A、榫接 B、铆接 C、钉接 D、螺丝连接
3、滑板对应的轴测图是（ ）
4、该滑板所对应的三视图是（ ）
5、卓波同学制作了该书架，要对该书架进行技术试验，下列试验中，并不需要做的试验是（ ）
A、书架承重试验 B、滑板能否正常滑动试验
C、侧板与底板连接强度试验 D、底板的扭转变形试验
第七章：模型或原型的制作
【知识点及会考要求】
模型及其功能（a了解）
模型（model）是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。
模型的作功能：
（1）、模型使设计对象具体化。
（2）、模型帮助分析设计的可能性。（案例：大东方号）
2、工艺的含义和常用工艺的种类（a了解）
工艺的含义：工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。
常见的工艺：加工工艺、装配工艺、检测工艺、铸造工艺、表面处理工艺：
3、金工常用的工具和设备
（1）划线的工具有（a了解）
划针（划 线）、钢直尺（划直线导向工具、量取长度）、角尺（划 线、 线检查垂直度）、划规（划 或 ）、样冲（ ）
（2）、锯割（c应用）
（3）、锉削（c应用）
锉刀的握法（图6）
用90°角尺检查工作面垂直角度的正确方法（图7）
（4）钻孔（a了解）
A、常用的钻孔设备： 常用的钻头：麻花钻
B、钻孔的操作步骤：划线→ →装夹工件（用 或手钳）→装夹钻头→钻孔
C、操作安全：二要：操作时要集中 ；钻孔时要戴 ，
二不：不准带 ，不能用手直接扶持小工作、薄工件；
（5）螺纹加工（a了解）
攻丝：加工内螺纹
套丝：加工外螺纹
加工工艺的选择 （c应用）
（1）连接方式
金属：焊接、铆接、螺栓与螺母、套管连接等
木料：钉接、榫接、合页连接、插接、螺栓与螺母等
金属与其他材料：黏结
补充连接的配件：平头螺丝（固定轮子或轴、室内装潢的零件的连接）
元宝螺帽（经常需要拆装的零件的连接）
垫圈（配合螺栓螺母，可使连接处受力均匀分布，防止连接件受到损坏）
弹簧垫圈（易受震动的场合的连接）
（2）金属表面处理
A、表面刷光：
（清除 ）（用 锉刀）（用 打磨）
B、喷涂油漆：防止生锈腐蚀，提高产品的美观程度；
C、镀层：防止锈蚀；
简单产品的模型或原型的制作
【历年会考题】
1、金属加工包括划线、锯割、锉削、钻孔等。如图所示的是（ ）
锯割
钻孔
划线
锉削
2、如图所示是用钢锯锯割角钢的场景，其中起锯操作符合规范的是（ ）
A． B. C. D.
3、用一个等边角钢制作如图所示的直角型支撑架，下列四种划线（细实线表示划线，按划线锯割）中，最合理的是（ ）
4、如图所示是工件锯割加工的夹持方法，其中合理的是（ ）
A． B. C. D.
王凯同学在准备用铁管为自家院子做一道铁栅栏门。请回答5～7题。
5、在制作过程中，锉刀一般不能用于（ ）
去除锯割后产生的毛刺 B. 去除铁管材料上的铁锈
C. 锉削铁管使之符合尺寸要求 D. 锉被磨钝的钢锯条锯齿
6、为了延长铁栅栏门使用寿命，以下操作比较合理的是（ ）
A、焊接好后直接给铁栅栏门涂油漆，再涂放锈漆
B、先给每条铁管涂好油漆后再焊接
C、焊接好后用砂纸打磨干净，涂放锈漆，再涂油漆
D、焊接好后直接涂油漆
7、要求铁栅栏门安装到门框上能够正常开启和关闭，铁栅栏门与门框合理的连接方式是（ ）
榫接 B.铰连接 C.焊接 D.刚连接
8、在钢板上钻孔，其操作流程为：①划线；②冲眼；③选择钻头；④钻孔。结果发现孔的位置钻偏了。下列原因中，最不可能的是（ ）
A．划线位置不准确
B．冲眼偏离了划线交点
C．选用的钻头直径不符
D．麻花钻未对准冲眼中心
9．王凯同学用角钢制作直角三角架时，经过划线（如图甲所示）、锯割、弯曲等操作后，发现角钢转角处间隙过大（如图乙所示）。造成这种后果的原因可能是
A．划线交点没到边界线
B．两条划线的角度小于90°
C．锯割时锯偏了
D．角钢弯曲没到位
10．用铝板制作一个心形小挂件（如图所示）。下列操作合理的是
A．用手锯直接锯出光滑的心形形状
B．用样冲加工心形凹处
C．用圆锉直接锉出小挂件上的小孔
D．用砂纸打磨小挂件表面
【巩固练习】
1、某校学生在通用技术课上加工的工艺小兵器如图所示。它采用厚度5mm的薄铝片加工而成，兵器中有弧线和镂空结构。下列的加工工具中，最合理的选择是（ ）
①圆形小锉刀 ②手电钻 ③钢锯 ④划针、划规 ⑤平锉
A、①②③④ B、①②④
C、①②③④⑤ D、②③④⑤
2、下列对题图的描述，不合理的是（ ）
A、该工人是用台钻对工件进行钻孔
B、该工人戴着手套进行操作，可以防止手受伤
C、该工人直接用手握住小件工件钻孔，违反操作规范
D、该工人操作时没有戴防护眼镜，操作不安全
3、右图是学生课桌的示意图，其中板甲与板乙之间采用的连接较合理的是（ ）
A、榫接 B、焊接 C、合页连接 D、铆接
赵丹同学家中的凳子凳脚断了（如图所示），要修复该凳子，现在需要更换凳脚。请回答4-6题。
4、要更换凳脚，至少需要的方木料（方木截面与凳脚截面相同、不计加工损耗）长度是（ ）
A、160 B、140 C、180 D、320
5、赵丹画出了该凳脚的立体图（轴测图），其中正确的是（ ）
6、要加工凳脚榫眼，赵丹应该选择下列工具中的（ ）
小刘要在厚铁板指定位置钻一个通孔（如图所示）。完成7—10题。
8、小刘要用台钻在厚铁板上钻￠12的孔，下列做法合理的是（ ）
A、找到与￠12对应的麻花钻头进行钻孔
B、选择较小的钻头钻孔，再倒角至￠12
C、先选择较小的钻头钻孔，后用丝锥扩孔，直到￠12
D、先选择较小的钻头钻孔，尽可能多次逐渐扩孔，直到直径为￠12
9、钻孔前，需要冲眼，其目的是（ ）
A、试验铁板的厚度 B、减少麻花钻与铁板的摩擦力
C、提高钻孔的精度 D、家少钻孔的深度
10、如果在该孔上要加工内螺纹，必须的工具是（ ）
A、板牙 B、丝锥 C、手摇钻 D、凿子
11、某同学要从条形钢材中截下一段，下列四种操作中，比较合理的是（ ）
第2题图
第3题图
第4题图
第5题图
第6题图
第2题图
第3题图
第4题图
结束
修改方案
否
能否达到
目标要求？
是
确定主要事项
确定时序、划分环节
画出（或修改）流程图
）
确定目标、明确任务
分析基本因素
划螺孔
中心线
淬火
倒角
划线
下料
电镀
磨削圆头
下料
第1题图
第2题图
第4题图
第8题图
第9-10题图 图甲
第9-10题图 图乙
第9-10题图 图丙
供应商
上货架
取货
打包
贴标签
送货
连锁店
人工
配送中心
需求信息
需求信息
供应商
连锁店
智能传送带
配送中心
自动分捡
自动打包
自动贴标签
送货
收集资料，制定方案
收集相关资料，制定解决问题的各种备选方案，预计可能产生的各种结果
明确问题，设立目标
明确所要研究问题的性质和范围，提出所要达到的目标，明确约束条件。
检验核实，作出决策
如果对方案不够满意，还可按上述程序反复进行，直到获得满意的方案为止
分析计算，评价比较
对资料和数据做必要计算，进行各子系统的分析，再进行系统的整体分析，将各种方案进行评价对比，选择最佳方案
对子系统进行技术设计和评价及其相互关系
确定各子系统的目标、功能及其相互关系
将系统分解为若干子系统
对系统进行总体设计和评价及其相互关系
第3题图
第2题图
第5、6题图
控制量
被控对象
执行器
控制器
比较器
被控对象池
控制量
执行器
控制器
检测装置
转动
红外装置是否检测到人体热辐射发出的信号
自动门
门的开启或关闭
电机
控制电路
窗户的关闭
（输出）
窗户
电动机
感湿器
雨水
（输入）
水流量
游泳池水位
（输出）
游泳池
进水阀门
注水时间
（输入）
定时器
拍下超速汽车的图像
（输出）
照相机
电脑
测速雷达
汽车速度
（输入）
水流量
控制器
进水阀门
游泳池
游泳池水位
（输出）
设定水位
（输入）
水位电极
电冰箱
活动触点
主弹簧及连结杆
电冰箱工作温度
（输出）
设定温度
（输入）
感温包
进水阀门
水箱
水箱的水位
给定水位
控制器
浮球
加热器
炉内实际温度
（输出）
加热炉
微机控制
设定温度
（输入）
热电偶
水箱的水位
水箱
进水阀门
杠杆系统
给定水位
浮球
控制器
（控制电路）
比较器
被控对象
①
执行器
（加热器）
输出量
②
给定水温
检测装置
打开、闭合
被控对象
（电源）
输出量
③
执行器
（继电器）
控制器
②
输入量
①
第5-6题图
第7-9题图甲
第7-9题图乙
第12、13题图
无所谓
10％
第14题图 图甲
连 接 件
连 接 用 配 件
“L”形铁
法 兰
支 架
螺 栓
螺 钉
钢 钉
设定速度
①▲
②▲
滑轮、国旗
升旗速度
第14题图 图乙
设定时间
国旗的位置
国旗
电机
定时器
①
控制装置
②
晾衣架
收缩
第2题图
第3题图
第2题图
第。8题图
第1题图
第6题图
第2题图
第2题图
第5题图
正等轴测图
50
800
100
500
500
900
900
Φ200
划针
钢直尺
角尺
样冲
划规
名称： （钢锯）
用途：是人工锯割常用的工具，利用它可以切割 、 、和硬朔料等
操作要领：（1）锯条安装（图1）齿尖不朝 、 适中 、锯条无扭曲
（2）注意起据方法（图2）
1、从工件 自己的一端起锯
2、起锯时左手 拇指贴住锯条
3、起据角要 ，防止锯齿崩裂
4、起据时行程要 ，压力要 ，当陷入工件2～3mm时，才能逐渐正
（3）握据的姿势要正确（图3）锯割时工件装夹在 ，人在台虎钳的 侧。
（4）推锯加压，回拉不加压
（5）正常起锯后锯程
（6）推拉有节奏
图1
图2
锯条的分类及选择：
分类 选择条件
粗齿 锯割部位较厚、材料较软
中齿
细齿 锯割部位较薄、材料较硬
图3
名称： （钢锉）
用途：使工件的形状尺寸和粗糙度符合设计要求
两种锉削方法（图4）
图4
操作要领及注意事项：
（1）在推挫过程中，左手的施压要 ，右手的施压要由 ，使锉刀平
稳而不上下摆动。推挫时要注意身体和手臂动作的协调（图5）
（2）不准用 ，以防锉屑飞入眼中
（3）锉销时不可 被锉过的工件表面，因手有油会使锉销时锉刀打滑而造成事故
图5
图6
大锉刀的握法
中锉刀的握法
小锉刀的握法
名称：台虎钳
用途：锯割、锉削、钻孔、攻丝、套丝等装夹工件
工具：
工具：
细处理细处理
粗处理
准备
螺纹加工（金属）
凿榫眼、做榫头（木）
（金属）
（木料）
锯割
准备工具理
取料
第1题图
C. D.
A． B.
第3题图
第1题图
第2题图
PAGE
35

展开更多......

收起↑
