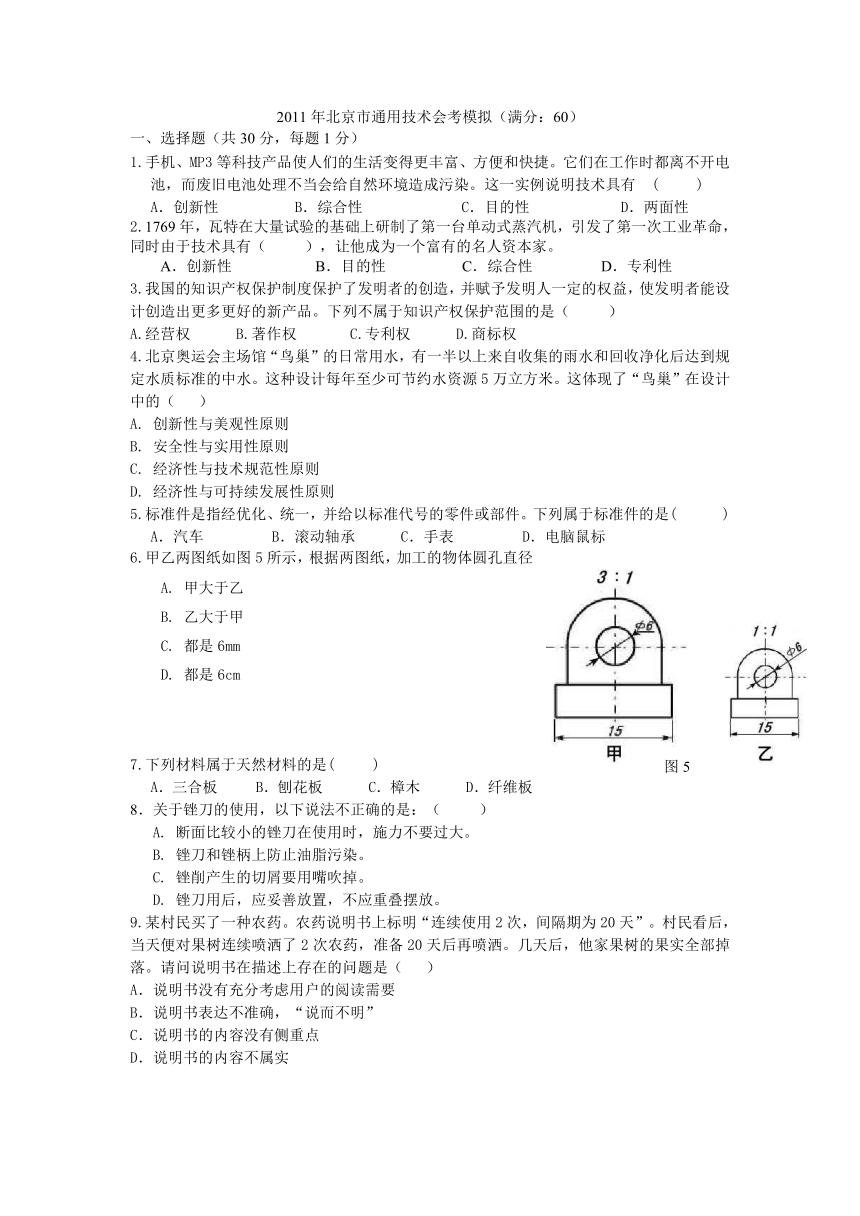

2011年北京市通用技术会考模拟（满分：60）
选择题（共30分，每题1分）
1.手机、MP3等科技产品使人们的生活变得更丰富、方便和快捷。它们在工作时都离不开电池，而废旧电池处理不当会给自然环境造成污染。这一实例说明技术具有 ( )
A．创新性 B．综合性 C．目的性 D．两面性
2.1769年，瓦特在大量试验的基础上研制了第一台单动式蒸汽机，引发了第一次工业革命，同时由于技术具有（ ），让他成为一个富有的名人资本家。
A．创新性 B．目的性 C．综合性 D．专利性
3.我国的知识产权保护制度保护了发明者的创造，并赋予发明人一定的权益，使发明者能设计创造出更多更好的新产品。下列不属于知识产权保护范围的是（ ）
A.经营权 B.著作权 C.专利权 D.商标权
4.北京奥运会主场馆“鸟巢”的日常用水，有一半以上来自收集的雨水和回收净化后达到规定水质标准的中水。这种设计每年至少可节约水资源5万立方米。这体现了“鸟巢”在设计中的（ ）
A. 创新性与美观性原则
B. 安全性与实用性原则
C. 经济性与技术规范性原则
D. 经济性与可持续发展性原则
5.标准件是指经优化、统一，并给以标准代号的零件或部件。下列属于标准件的是( )
A．汽车 B．滚动轴承 C．手表 D．电脑鼠标
6.甲乙两图纸如图5所示，根据两图纸，加工的物体圆孔直径
A. 甲大于乙
B. 乙大于甲
C. 都是6mm
D. 都是6cm
7.下列材料属于天然材料的是( )
A．三合板 B．刨花板 C．樟木 D．纤维板
8．关于锉刀的使用，以下说法不正确的是：（ ）
A. 断面比较小的锉刀在使用时，施力不要过大。
B. 锉刀和锉柄上防止油脂污染。
C. 锉削产生的切屑要用嘴吹掉。
D. 锉刀用后，应妥善放置，不应重叠摆放。
9.某村民买了一种农药。农药说明书上标明“连续使用2次，间隔期为20天”。村民看后，当天便对果树连续喷洒了2次农药，准备20天后再喷洒。几天后，他家果树的果实全部掉落。请问说明书在描述上存在的问题是（ ）
A．说明书没有充分考虑用户的阅读需要
B．说明书表达不准确，“说而不明”
C．说明书的内容没有侧重点
D．说明书的内容不属实

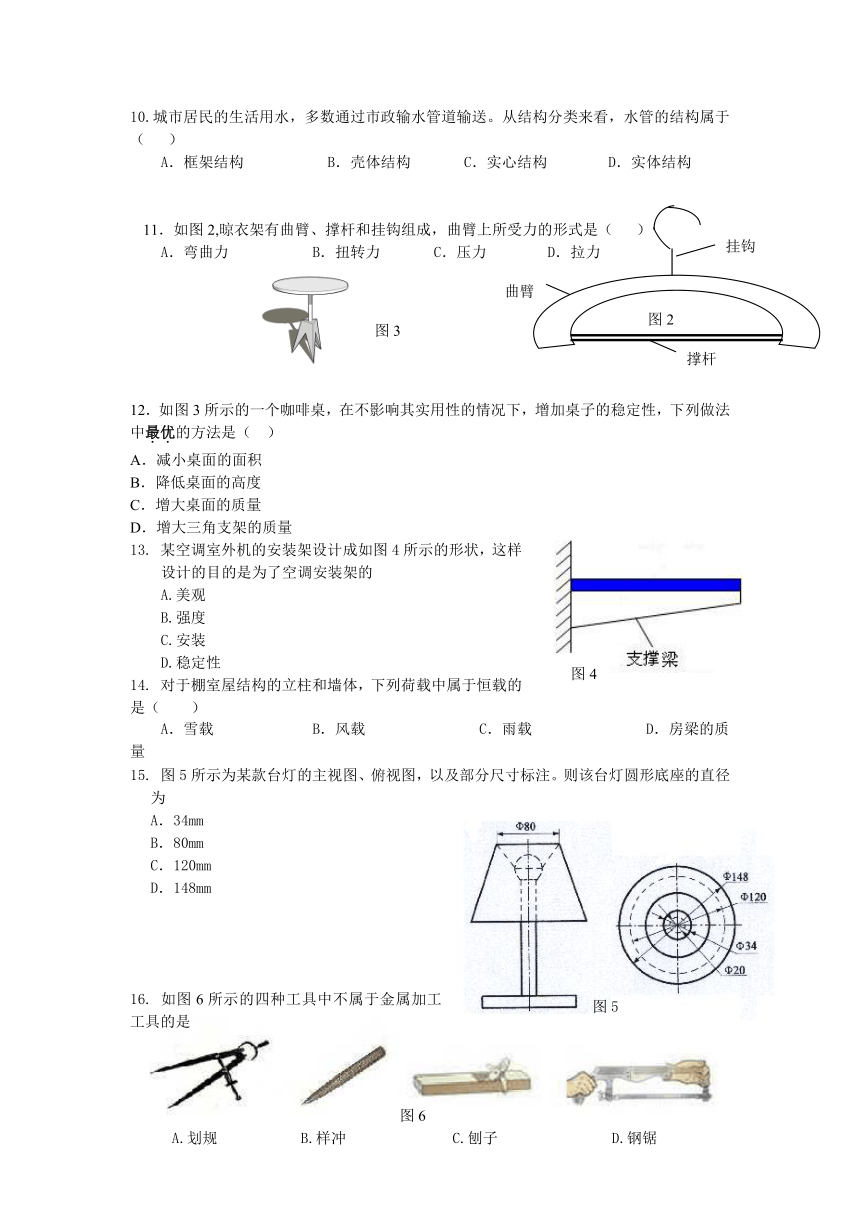

10.城市居民的生活用水，多数通过市政输水管道输送。从结构分类来看，水管的结构属于（ ）
A．框架结构 B．壳体结构 C．实心结构 D．实体结构
11．如图2,晾衣架有曲臂、撑杆和挂钩组成，曲臂上所受力的形式是（ ）
A．弯曲力 B．扭转力 C．压力 D．拉力
12．如图3所示的一个咖啡桌，在不影响其实用性的情况下，增加桌子的稳定性，下列做法中最优的方法是（ ）
A．减小桌面的面积
B．降低桌面的高度
C．增大桌面的质量
D．增大三角支架的质量
13. 某空调室外机的安装架设计成如图4所示的形状，这样设计的目的是为了空调安装架的
A.美观
B.强度
C.安装
D.稳定性
14. 对于棚室屋结构的立柱和墙体，下列荷载中属于恒载的是（ ）
A．雪载 B．风载 C．雨载 D．房梁的质量
15. 图5所示为某款台灯的主视图、俯视图，以及部分尺寸标注。则该台灯圆形底座的直径为
A．34mm
B．80mm
C．120mm
D．148mm
16. 如图6所示的四种工具中不属于金属加工工具的是

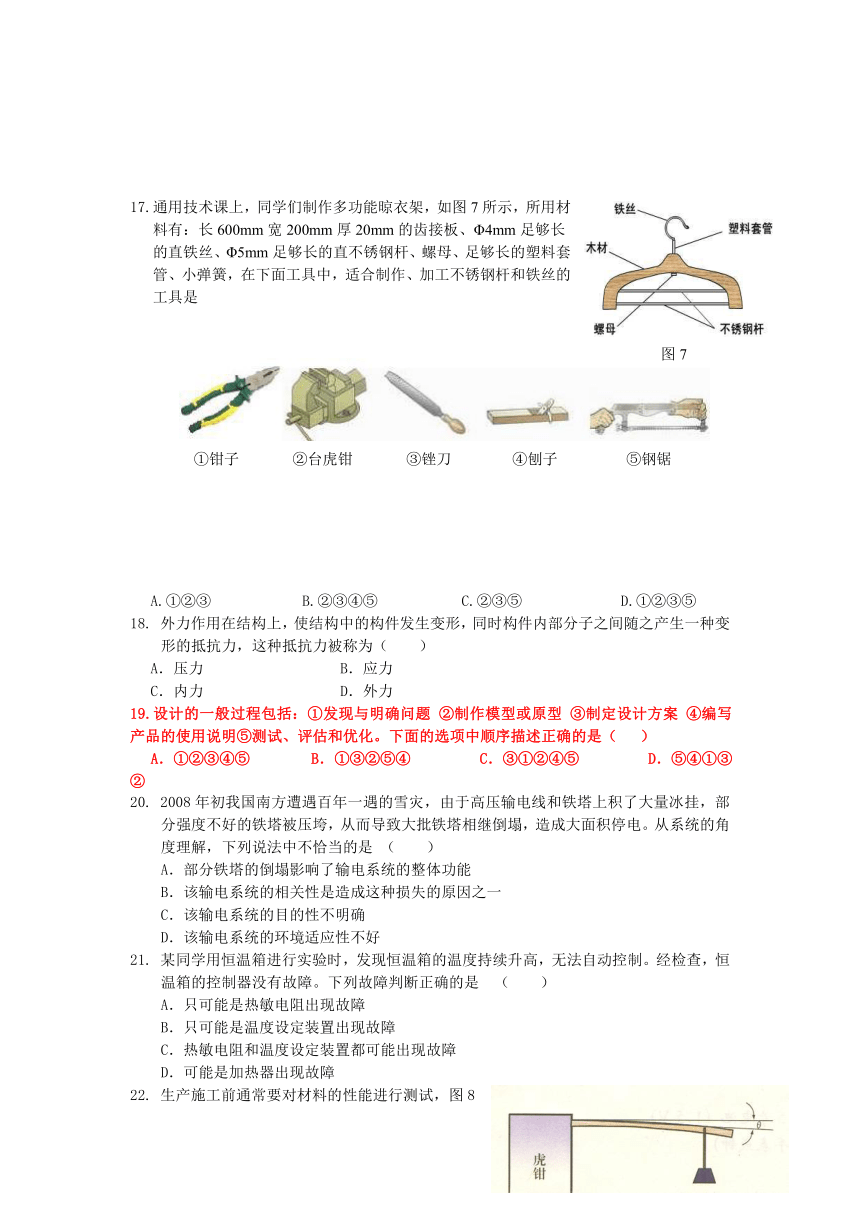

17.通用技术课上，同学们制作多功能晾衣架，如图7所示，所用材
料有：长600mm宽200mm厚20mm的齿接板、Φ4mm足够长
的直铁丝、Φ5mm足够长的直不锈钢杆、螺母、足够长的塑料套
管、小弹簧，在下面工具中，适合制作、加工不锈钢杆和铁丝的
工具是
A.①②③ B.②③④⑤ C.②③⑤ D.①②③⑤
18. 外力作用在结构上，使结构中的构件发生变形，同时构件内部分子之间随之产生一种变形的抵抗力，这种抵抗力被称为（ ）
A．压力 B．应力
C．内力 D．外力
19.设计的一般过程包括：①发现与明确问题 ②制作模型或原型 ③制定设计方案 ④编写产品的使用说明⑤测试、评估和优化。下面的选项中顺序描述正确的是（ ）
A．①②③④⑤ B．①③②⑤④ C．③①②④⑤ D．⑤④①③②
20. 2008年初我国南方遭遇百年一遇的雪灾，由于高压输电线和铁塔上积了大量冰挂，部分强度不好的铁塔被压垮，从而导致大批铁塔相继倒塌，造成大面积停电。从系统的角度理解，下列说法中不恰当的是 （ ）
A．部分铁塔的倒塌影响了输电系统的整体功能
B．该输电系统的相关性是造成这种损失的原因之一
C．该输电系统的目的性不明确
D．该输电系统的环境适应性不好
21. 某同学用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制。经检查，恒温箱的控制器没有故障。下列故障判断正确的是 （ ）
A．只可能是热敏电阻出现故障
B．只可能是温度设定装置出现故障
C．热敏电阻和温度设定装置都可能出现故障
D．可能是加热器出现故障

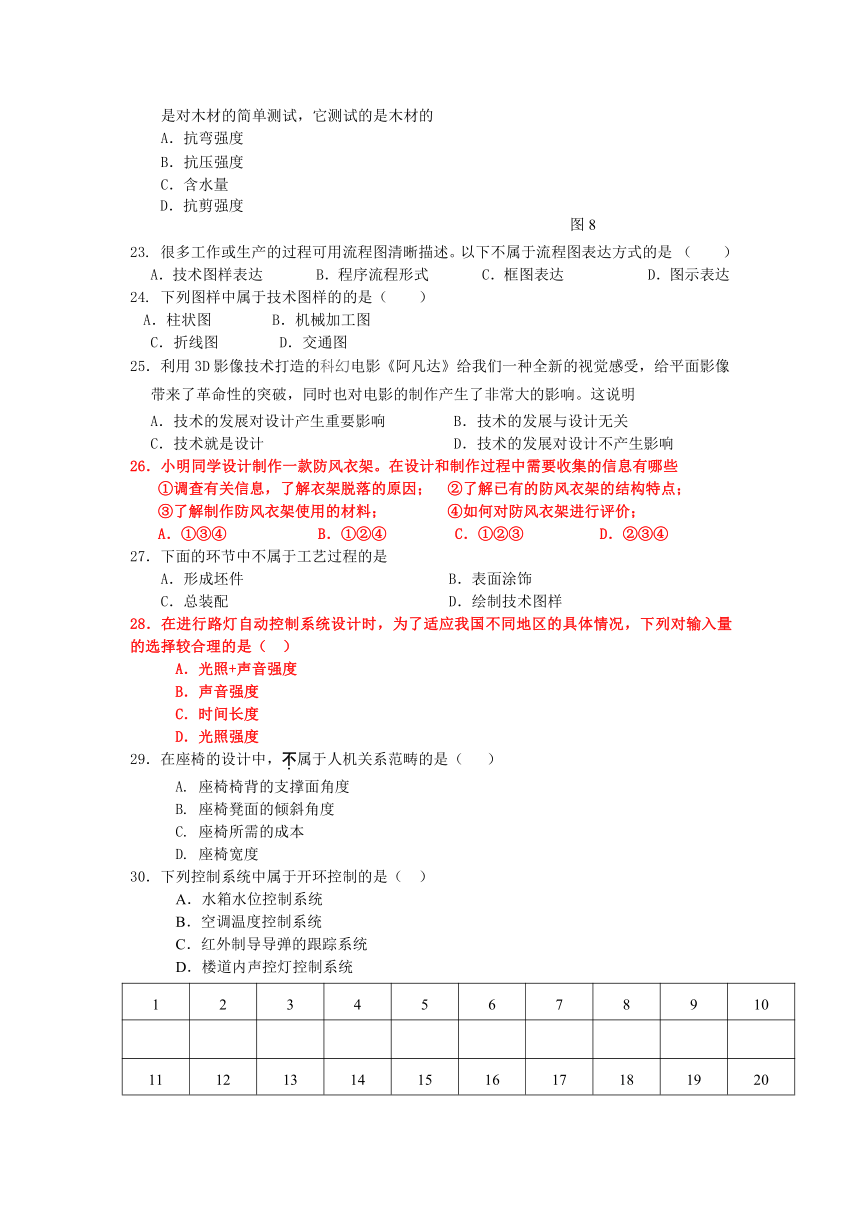

22. 生产施工前通常要对材料的性能进行测试，图8是对木材的简单测试，它测试的是木材的
A．抗弯强度
B．抗压强度
C．含水量
D．抗剪强度
23. 很多工作或生产的过程可用流程图清晰描述。以下不属于流程图表达方式的是 （ ）
A．技术图样表达 B．程序流程形式 C．框图表达 D．图示表达
24. 下列图样中属于技术图样的的是（ ）
A．柱状图 B．机械加工图
C．折线图 D．交通图
25．利用3D影像技术打造的科幻电影《阿凡达》给我们一种全新的视觉感受，给平面影像带来了革命性的突破，同时也对电影的制作产生了非常大的影响。这说明
A．技术的发展对设计产生重要影响 B．技术的发展与设计无关
C．技术就是设计 D．技术的发展对设计不产生影响
26．小明同学设计制作一款防风衣架。在设计和制作过程中需要收集的信息有哪些
①调查有关信息，了解衣架脱落的原因； ②了解已有的防风衣架的结构特点；
③了解制作防风衣架使用的材料； ④如何对防风衣架进行评价；
A．①③④ B．①②④ C．①②③ D．②③④
27．下面的环节中不属于工艺过程的是
A．形成坯件 B．表面涂饰
C．总装配 D．绘制技术图样
28．在进行路灯自动控制系统设计时，为了适应我国不同地区的具体情况，下列对输入量的选择较合理的是（ ）
A．光照+声音强度
B．声音强度
C．时间长度
D．光照强度
29．在座椅的设计中，不属于人机关系范畴的是（ ）
A. 座椅椅背的支撑面角度
B. 座椅凳面的倾斜角度
C. 座椅所需的成本
D. 座椅宽度
30．下列控制系统中属于开环控制的是（ ）
A．水箱水位控制系统
B．空调温度控制系统
C．红外制导导弹的跟踪系统
D．楼道内声控灯控制系统
1 2 3 4 5 6 7 8 9 10
11 12 13 14 15 16 17 18 19 20
21 22 23 24 25 26 27 28 29 30
二、简答题（共30分）
31．画出下图的三视图（3分）
32．画出下图的三视图，并标注尺寸。（6分）
33.画出多功能窗帘光控部分控制的控制系统框图（4分）
34.如图所示，水箱水位自动控制示意图和水箱水位自动控制系统方框图。
水箱水位自动控制系统方框图
请根据上图给出的信息，回答下列问题： （7分）
⑴水箱水位自动控制系统属于开环控制还是闭环控制？为什么？
⑵写出本示例中，控制系统组成部分的具体名称：
给定量 ，被控量 ，执行器 ，被控对象 ，检测装置 。
35.为了丰富学生的课余生活，学校为每个班级订阅了期刊和报纸，请你为班级设计一个报刊存放架，方便同学们取放报刊。设计要求：采用环保的材料——废旧纸箱，报刊架结构简单，稳定性强。（10分）
项目内容
（1）绘制“环保报刊架”整体结构的草图
（2）简要说明构件之间的连接方式及选择这种方式的原因
（3）利用所学知识说明“环保报刊架”结构是如何实现稳定性的
（4）绘制“环保报刊架”设计制作的流程框图
（5）说明制作过程中需要用到哪些工具
（6）“环保报刊架”制作完成后放在教室的什么位置，简述位置选择的原因
答案和评分标准
一、选择题（每题1分，共30分）
1 2 3 4 5 6 7 8 9 10
D D A D A C C C B B
11 12 13 14 15 16 17 18 19 20
A D B D C C D C B C
21 22 23 24 25 26 27 28 29 30
C A A B A C D D C D
33.
输入
（有光否）
34.本题共7分
⑴答：闭环控制，得1分，原因是有反馈，得1分，共2分
⑵答：给定量 设定水位 ，被控量 水箱中的水位 ，执行器 阀门 ，被控对象 水箱 ，检测装置 浮球 。每空1分，共5分。
35.本题共10分
（1）共2分。其中能绘制出报刊架的整体结构，得1分，考虑到结构的稳定性问题，如整体结构的梯形设计增加底面积，将报刊架固定在墙上，转角设计增加稳定性等等，得1分。
（2）共2分，能说清楚构件的连接方式，得1分。说明选择原因，得1分。
（3）共2分，能说清楚结构的材料，得1分。说明选择原因，得1分。
（4）共2分，流程合理符合设计的一般过程，得1分，框图和箭头绘制完整，得1分。
（5）共2分，位置选择，得1分，简述原因，得1分。
图5
撑杆
挂钩
曲臂
图2
图3
图4
图5
图6
A.划规 B.样冲 C.刨子 D.钢锯
图7
①钳子 ②台虎钳 ③锉刀 ④刨子 ⑤钢锯
图8
检测装置
控制器
（机械或电气
控制装置）
执行器
被控对象
给定量
+
_
干扰
被控量
进水
出水
控制器
（机械或电气）
水位
控制阀门
水箱水位自动控制示意图
浮球
输出
窗帘
（被控对象）
电动机
（执行器）
控制器
传感器
（光敏电阻）
（拉上/下）
