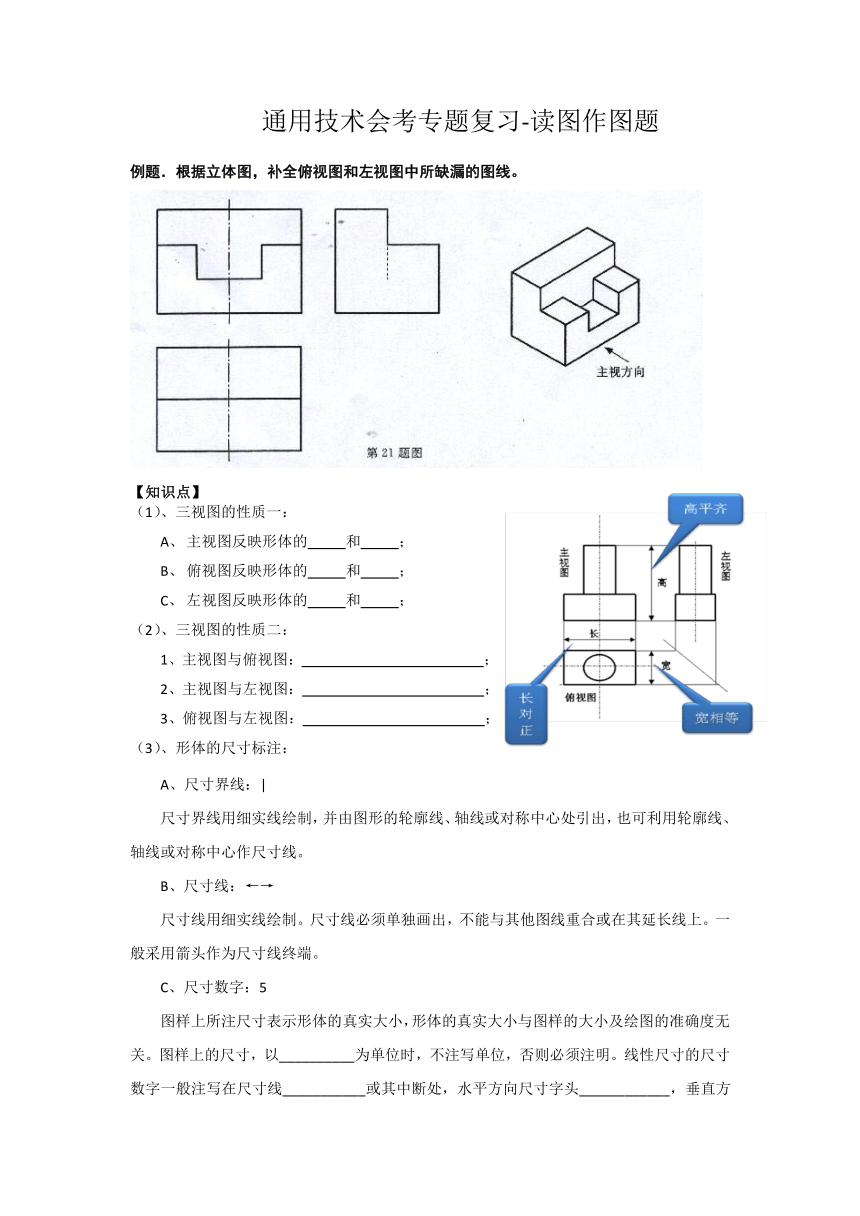

通用技术会考专题复习-读图作图题
例题．根据立体图，补全俯视图和左视图中所缺漏的图线。
【知识点】
（1）、三视图的性质一：
主视图反映形体的 和 ；
俯视图反映形体的 和 ；
左视图反映形体的 和 ；
（2）、三视图的性质二：
1、主视图与俯视图： ；
2、主视图与左视图： ；
3、俯视图与左视图： ；
（3）、形体的尺寸标注：
A、尺寸界线：|
尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心处引出，也可利用轮廓线、轴线或对称中心作尺寸线。
B、尺寸线：←→
尺寸线用细实线绘制。尺寸线必须单独画出，不能与其他图线重合或在其延长线上。一般采用箭头作为尺寸线终端。
C、尺寸数字：5
图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关。图样上的尺寸，以__________为单位时，不注写单位，否则必须注明。线性尺寸的尺寸数字一般注写在尺寸线___________或其中断处，水平方向尺寸字头____________，垂直方向尺寸数字写在尺寸线的__________且字头____________。
（4）标注举例：
尺寸界线超过箭头2mm，尺寸线与尺寸线，尺寸线与轮廓线相距5-7mm。如P124
直径：符号为________，整圆或大于半圆的圆弧需要标注直径。标注直径的方式有多种，选用何种方式通常由圆的大小和位置来决定。如P125。
半径：符号为________，半圆或者不足半圆的圆弧需要标注半径。标注半径的方式也有多种，采用方式也应根据圆弧的尺寸与位置来确定。如P125
（5）尺寸标注实例：
【巩固练习】
1、AB图的直径分别为10mm，2mm，CD图的半径为8mm，2mm，请标注以下四个图形：
2、找出相应的立体图，并在其下方括号内填写它的序号 [答案 ( http: / / www.jyvtc.com / jpkc / kechengming / 2007 / jdx / autocad / page / jxzy / da / 05.asp" \t "_blank )]
（1） （2）
（3） （4）
3、根据题图所示形体，
（1）补全三视图的缺漏线条。
4．补全三视图的缺漏线条。
5、画出三视图
6．如图（图甲）所示为铁板制作的桌用杯托及杯托效果图，现已知杯托的下板设计图（图乙），且下板与上板外围尺寸相同，各小孔相互对应。请在下图(图丙)中补全杯托上板图所缺图线，并标注出相应的尺寸，以方便加工制作。其中杯托上部最大内径为70mm。（８分）
图 甲
图乙 图丙
7．（8分）如果上题中杯托下底板损坏需要重新制
作一个底板，现在用150mm×80mm×5mm的铁
板上加工，需要以下环节：（8分）
①划线；②锉削；③钻孔；④锯割；⑤攻丝；
⑥套丝。
请分析杯托底板的加工工艺，回答以下问题。
（1）补充完整杯托底板的加工流程
（在“ ▲ ”处填写序号）
划线→ ▲ → ▲ → ▲ → ▲ 。
（2）加工过程中需要用到的工具（任选两种工具，
在“ ▲ ”处填写工具名称）： ▲ 、 ▲ 。
其中螺纹孔的加工，需要 ▲ 型号的丝锥。
杯托底板需要加工 ▲ 个螺纹孔
第22题图
