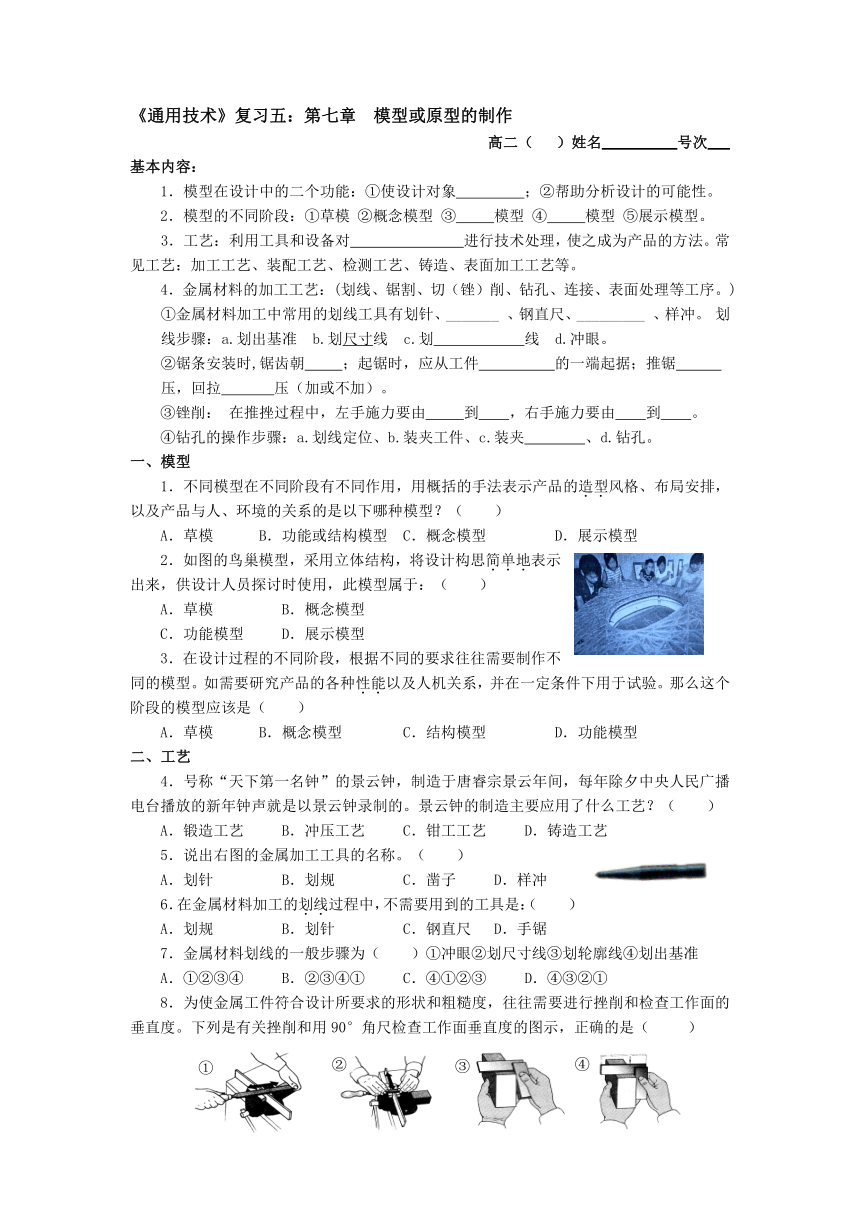

《通用技术》复习五：第七章 模型或原型的制作
高二（ ）姓名 号次
基本内容：
1．模型在设计中的二个功能：①使设计对象 ；②帮助分析设计的可能性。
2．模型的不同阶段：①草模 ②概念模型 ③ 模型 ④ 模型 ⑤展示模型。
3．工艺：利用工具和设备对 进行技术处理，使之成为产品的方法。常见工艺：加工工艺、装配工艺、检测工艺、铸造、表面加工工艺等。
4．金属材料的加工工艺：(划线、锯割、切（锉）削、钻孔、连接、表面处理等工序。)
①金属材料加工中常用的划线工具有划针、_______ 、钢直尺、_________ 、样冲。 划线步骤：a.划出基准 b.划尺寸线 c.划 线 d.冲眼。
②锯条安装时,锯齿朝 ；起锯时，应从工件 的一端起据；推锯 压，回拉 压（加或不加）。
③锉削： 在推挫过程中，左手施力要由 到 ，右手施力要由 到 。
④钻孔的操作步骤：a.划线定位、b.装夹工件、c.装夹 、d.钻孔。
一、模型
1．不同模型在不同阶段有不同作用，用概括的手法表示产品的造型风格、布局安排，以及产品与人、环境的关系的是以下哪种模型？（　　）
A．草模 B．功能或结构模型 C．概念模型 D．展示模型
2．如图的鸟巢模型，采用立体结构，将设计构思简单地表示出来，供设计人员探讨时使用，此模型属于：（ ）
A．草模 B．概念模型
C．功能模型 D．展示模型
3．在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型。如需要研究产品的各种性能以及人机关系，并在一定条件下用于试验。那么这个阶段的模型应该是（　　）
A．草模 B．概念模型 C．结构模型 D．功能模型
二、工艺
4．号称“天下第一名钟”的景云钟，制造于唐睿宗景云年间，每年除夕中央人民广播电台播放的新年钟声就是以景云钟录制的。景云钟的制造主要应用了什么工艺？（　　）
A．锻造工艺 B．冲压工艺 C．钳工工艺 D．铸造工艺
5．说出右图的金属加工工具的名称。（　　）
A．划针 B．划规 C．凿子 D．样冲
6．在金属材料加工的划线过程中，不需要用到的工具是：（　　）
A．划规 B．划针 C．钢直尺 D．手锯
7．金属材料划线的一般步骤为（　　）①冲眼②划尺寸线③划轮廓线④划出基准
A．①②③④ B．②③④① C．④①②③ D．④③②①
8．为使金属工件符合设计所要求的形状和粗糙度，往往需要进行挫削和检查工作面的垂直度。下列是有关挫削和用90°角尺检查工作面垂直度的图示，正确的是（ ）
A．①③ B．②③ C．①④ D．②④

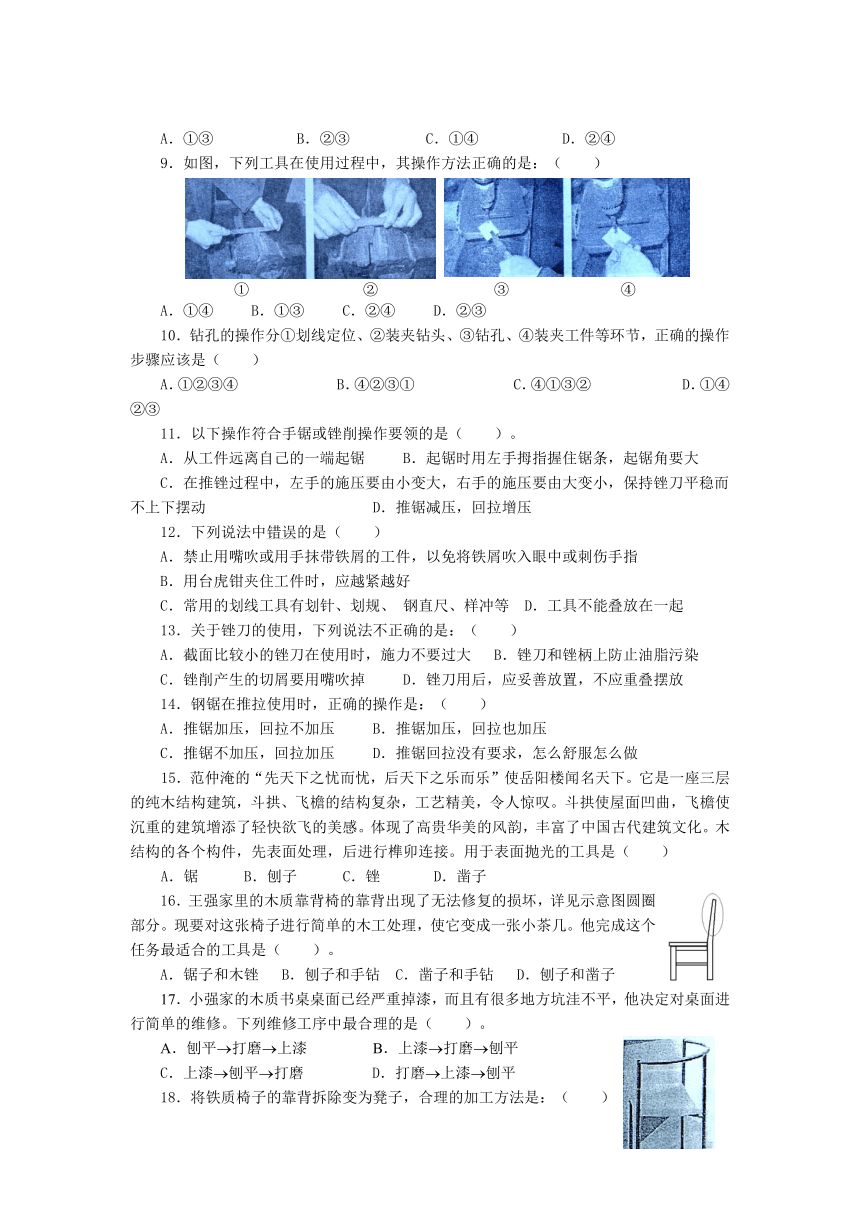

9．如图，下列工具在使用过程中，其操作方法正确的是：（ ）
A．①④ B．①③ C．②④ D．②③
10．钻孔的操作分①划线定位、②装夹钻头、③钻孔、④装夹工件等环节，正确的操作步骤应该是（　　）
A．①②③④ B．④②③① C．④①③② D．①④②③
11．以下操作符合手锯或锉削操作要领的是（　　）。
A．从工件远离自己的一端起锯 B．起锯时用左手拇指握住锯条，起锯角要大
C．在推锉过程中，左手的施压要由小变大，右手的施压要由大变小，保持锉刀平稳而不上下摆动 D．推锯减压，回拉增压
12．下列说法中错误的是（　　）
A．禁止用嘴吹或用手抹带铁屑的工件，以免将铁屑吹入眼中或刺伤手指
B．用台虎钳夹住工件时，应越紧越好
C．常用的划线工具有划针、划规、 钢直尺、样冲等 D．工具不能叠放在一起
13．关于锉刀的使用，下列说法不正确的是：（ ）
A．截面比较小的锉刀在使用时，施力不要过大 B．锉刀和锉柄上防止油脂污染
C．锉削产生的切屑要用嘴吹掉 D．锉刀用后，应妥善放置，不应重叠摆放
14．钢锯在推拉使用时，正确的操作是：（ ）
A．推锯加压，回拉不加压 B．推锯加压，回拉也加压
C．推锯不加压，回拉加压 D．推锯回拉没有要求，怎么舒服怎么做
15．范仲淹的“先天下之忧而忧，后天下之乐而乐”使岳阳楼闻名天下。它是一座三层的纯木结构建筑，斗拱、飞檐的结构复杂，工艺精美，令人惊叹。斗拱使屋面凹曲，飞檐使沉重的建筑增添了轻快欲飞的美感。体现了高贵华美的风韵，丰富了中国古代建筑文化。木结构的各个构件，先表面处理，后进行榫卯连接。用于表面抛光的工具是（　　）
A．锯 B．刨子 C．锉 D．凿子
16．王强家里的木质靠背椅的靠背出现了无法修复的损坏，详见示意图圆圈部分。现要对这张椅子进行简单的木工处理，使它变成一张小茶几。他完成这个任务最适合的工具是（　　）。
A．锯子和木锉 B．刨子和手钻 C．凿子和手钻 D．刨子和凿子
17．小强家的木质书桌桌面已经严重掉漆，而且有很多地方坑洼不平，他决定对桌面进行简单的维修。下列维修工序中最合理的是（ ）。
A．刨平打磨上漆 B．上漆打磨刨平
C．上漆刨平打磨 D．打磨上漆刨平
18．将铁质椅子的靠背拆除变为凳子，合理的加工方法是：（　　）
A．锯割加上锉削 B．凿削加上锉削
C．钻孔加上锯割 D．钻孔加上锉削
19．以下哪一项不是工艺：（　　）
A．汽车的装配流程 B．景泰蓝的上色方法
C．可口可乐的生产配方 D．手工制的艺术品
20．小明的铝合金书架断裂了，他最好采用那种连接方式进行修补：（　　）
A．焊接 B．榫接 C．胶接 D．铆接
三、制作模型
21．在模型制作中，完成“选择材料”这项时，最基本最主要的选择因素是（　　）
A．外形美观 B．价格 C．使用功能和寿命 D．加工性能
四、区别开环、闭环：
开环控制系统：控制系统的输出量不对系统的控制产生任何影响的控制系统。
闭环控制系统：把系统的输出量返回到输入端并对控制过程产生影响的控制系统。
开环与闭环的最大区别：有无输出量反馈到输入端，从而影响系统的控制。（与自动、手动无关，与有无检测装置无关，只与反馈有关）
常见开环控制系统举例 常见闭环控制系统举例
1．水泵抽水控制系统2．家用窗帘自动控制系统3．宾馆自动门控制系统4．楼道自动声控灯装置；5．太阳能自动控制路灯。6．游泳池定时注水控制系统7．十字路口的红绿灯定时控制系统8．公园音乐喷泉自动控制系统9．公共汽车车门开关控制系统10．普通全自动洗衣机控制系统11．普通电风扇控制系统 1．投篮球进框的控制系统2．抽水马桶水箱的水位自动控制系统3．加热炉的温度自动控制系统4．花房温度控制系统5．夏天房间温度控制系统（空调器）6．家用电饭锅保温控制系统7．家用电冰箱温度控制系统8．粮库温、湿度自动控制系统9．电热水壶温度自动控制系统10.压力锅内压力控制系统
1．设计一个家用窗帘简易控制电路，设计要求为天亮时自动开启，天暗时自动关闭。请设计控制系统的方框图。
2．有报纸报道，一位八岁小女孩在进某酒店的旋转大门时，被旋转大门夹住，结果造成重伤。现请你帮忙设计一个控制系统的方案，使旋转大门遇到阻力时能够自动停止转动。请你画出该控制系统的方框图，说明其工作过程。（提示：可以采用压力传感器检测是否受到阻力）。
3．学校需要设计一个路灯自动控制电路，要求下午6时自动打开，早上7时自动关闭。你认为设计的控制电路应该是开环控制还是闭环控制，为什么？（8分）
1答：
2答：当人被旋转大门夹住时，压力传感器会检测到大门遇到阻力，控制电路接收到该信号后，便会发出相应的指令，启动电机运转，从而带动刹车动作，将门刹住，防止意外事故发生。
3答：应设计成开环控制。因为路灯的亮灭信息不需要反馈到输入端。
4．分析抽水马桶水箱的水位自动控制系统，并回答以下问题：
（1）该系统的控制对象是什么？输入量和输出量分别是什么？
（2）该系统存在哪些干扰因素？
（3）该系统是开环控制还是闭环控制？请简述你的理由。
5．画出房间温度控制系统的方框图，请回答下列问题。
（1）本控制系统中的控制对象是什么？（2分）
（2）本控制系统中的被控量和输入量各是什么？（2分）
（3）在该控制系统工作时，打开空调房间的门窗，对控制系统起什么作用？（2分）
4答：（1）水箱、设定水位、实际水位；（2）放出的水、漏出的水、蒸发的水；（3）浮球能把水位（输出量）变化反馈到输入端，从而影响系统对水位的控制。
5答：（1）空调房间；（2）房间温度、设定温度；（3）起干扰作用
①
②
③
④
④
③
②
①
天亮或暗
（输入光信息）
控制电路
电动机
窗帘
转动
窗帘开或关
压力传感器检测
压力信号
（输入）
控制电路
电机
刹车装置
转动
大门锁定
（输出）
设定时间
（输入）
定时器
路灯开关
路灯
电流
灯亮或灭
（输出）
浮球
（检测装置）
设定水位
（给定量）
进水量
（控制量）
实际水位
（被控量）
杠杆
（控制器）
阀门
（执行器）
水箱
（被控对象）
温度
检测装置
设定温度
冷气
房内温度
温控器
制冷装置
空调房间
