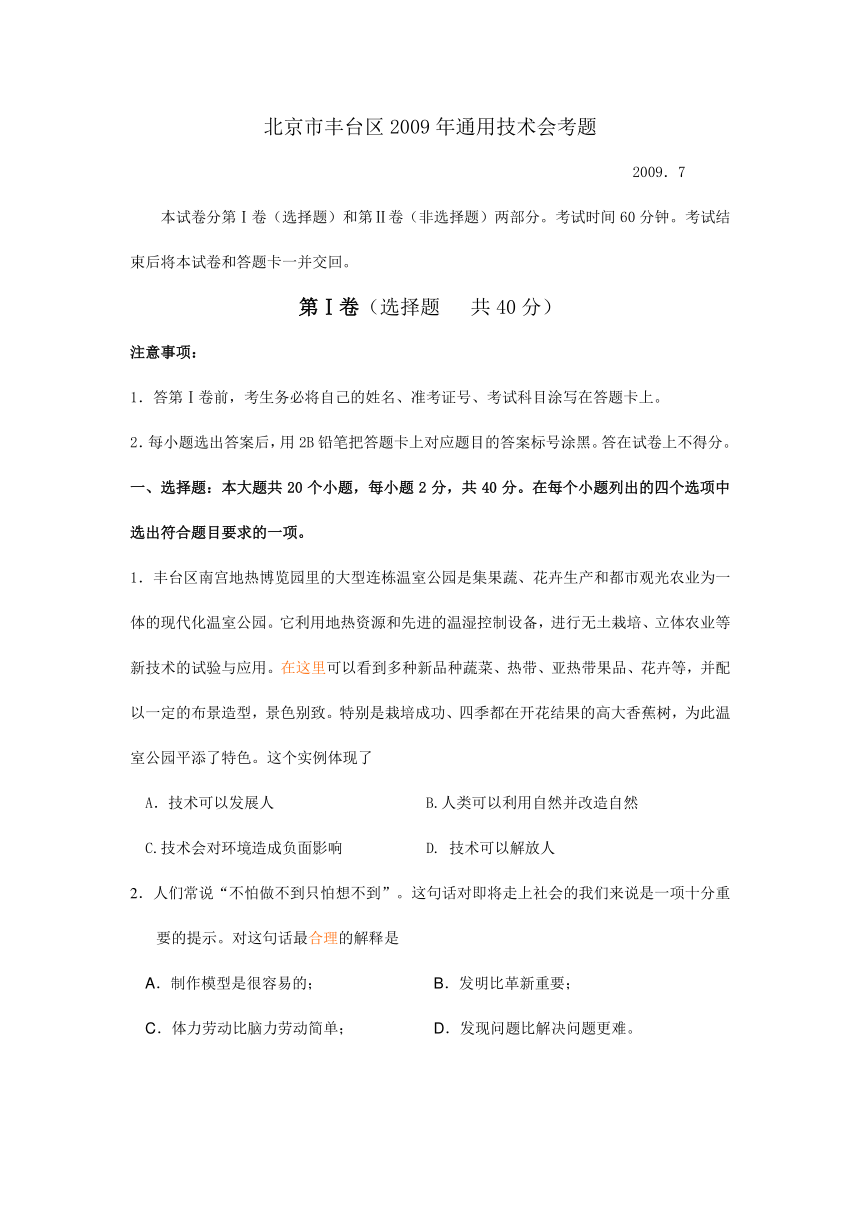

北京市丰台区2009年通用技术会考题
2009．7
本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。考试时间60分钟。考试结束后将本试卷和答题卡一并交回。
第Ⅰ卷（选择题 共40分）
注意事项：
1．答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目涂写在答题卡上。
2．每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。答在试卷上不得分。
一、选择题：本大题共20个小题，每小题2分，共40分。在每个小题列出的四个选项中选出符合题目要求的一项。
1．丰台区南宫地热博览园里的大型连栋温室公园是集果蔬、花卉生产和都市观光农业为一体的现代化温室公园。它利用地热资源和先进的温湿控制设备，进行无土栽培、立体农业等新技术的试验与应用。在这里可以看到多种新品种蔬菜、热带、亚热带果品、花卉等，并配以一定的布景造型，景色别致。特别是栽培成功、四季都在开花结果的高大香蕉树，为此温室公园平添了特色。这个实例体现了
A．技术可以发展人 B.人类可以利用自然并改造自然
C.技术会对环境造成负面影响 D. 技术可以解放人
2．人们常说“不怕做不到只怕想不到”。这句话对即将走上社会的我们来说是一项十分重要的提示。对这句话最合理的解释是
A．制作模型是很容易的； B．发明比革新重要；
C．体力劳动比脑力劳动简单； D．发现问题比解决问题更难。

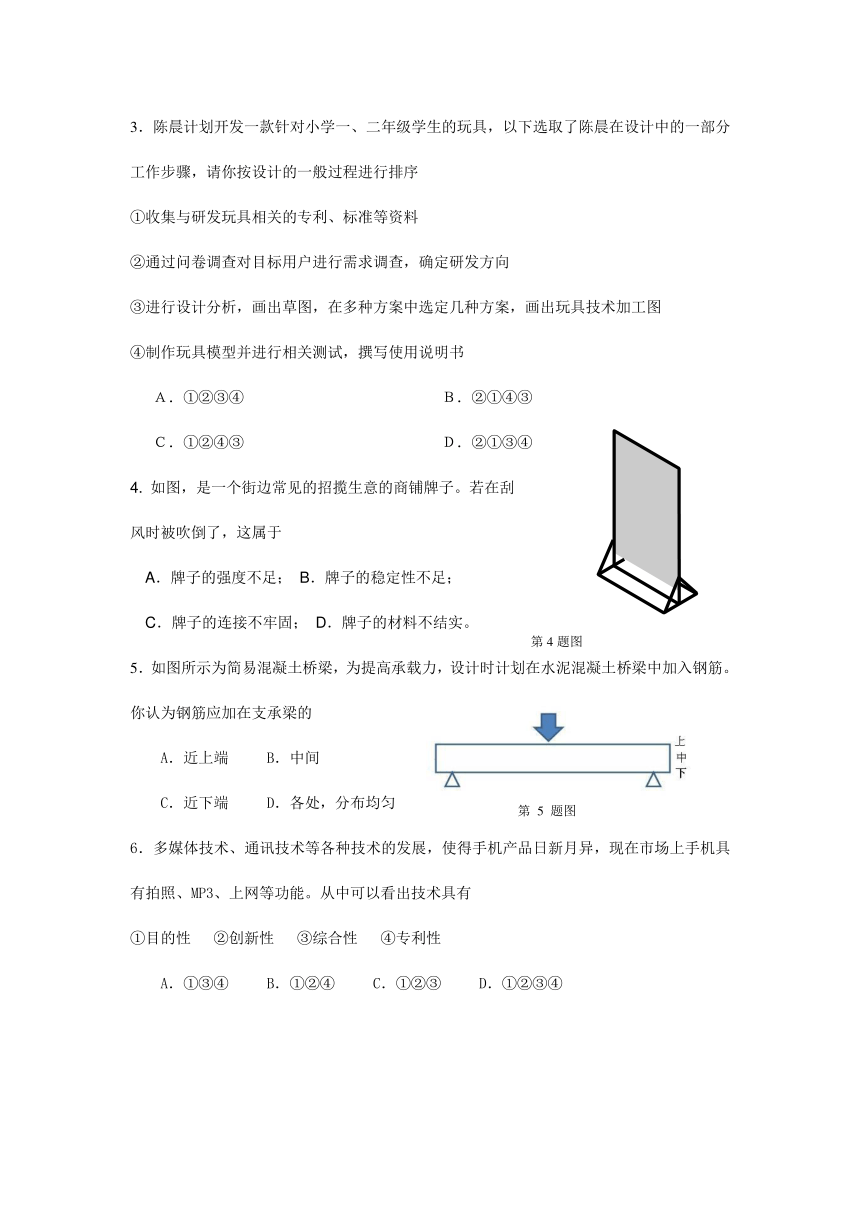

3．陈晨计划开发一款针对小学一、二年级学生的玩具，以下选取了陈晨在设计中的一部分工作步骤，请你按设计的一般过程进行排序
①收集与研发玩具相关的专利、标准等资料
②通过问卷调查对目标用户进行需求调查，确定研发方向
③进行设计分析，画出草图，在多种方案中选定几种方案，画出玩具技术加工图
④制作玩具模型并进行相关测试，撰写使用说明书
Ａ．①②③④　　　　　　　　　　　　　Ｂ．②①④③
Ｃ．①②④③　　　　　　　　　　　　　Ｄ．②①③④
4. 如图，是一个街边常见的招揽生意的商铺牌子。若在刮
风时被吹倒了，这属于
A．牌子的强度不足； B．牌子的稳定性不足；
C．牌子的连接不牢固； D．牌子的材料不结实。
5．如图所示为简易混凝土桥梁，为提高承载力，设计时计划在水泥混凝土桥梁中加入钢筋。你认为钢筋应加在支承梁的
A．近上端 B．中间
C．近下端 D．各处，分布均匀
6．多媒体技术、通讯技术等各种技术的发展，使得手机产品日新月异，现在市场上手机具有拍照、MP3、上网等功能。从中可以看出技术具有
①目的性 ②创新性 ③综合性 ④专利性
A．①③④ B．①②④ C．①②③ D．①②③④

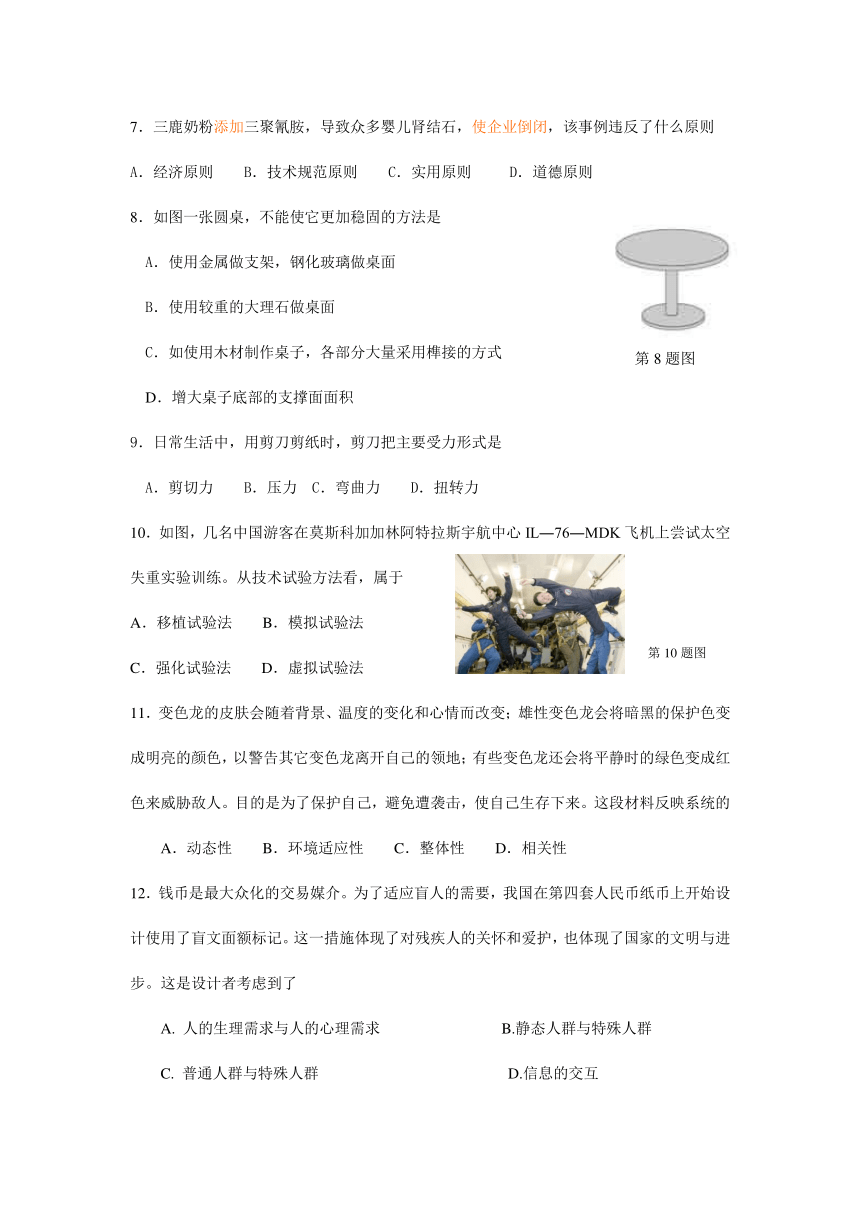

7．三鹿奶粉添加三聚氰胺，导致众多婴儿肾结石，使企业倒闭，该事例违反了什么原则
A．经济原则 B．技术规范原则 C．实用原则 D．道德原则
8．如图一张圆桌，不能使它更加稳固的方法是
A．使用金属做支架，钢化玻璃做桌面
B．使用较重的大理石做桌面
C．如使用木材制作桌子，各部分大量采用榫接的方式
D．增大桌子底部的支撑面面积
9．日常生活中，用剪刀剪纸时，剪刀把主要受力形式是
A．剪切力 B．压力 C．弯曲力 D．扭转力
10．如图，几名中国游客在莫斯科加加林阿特拉斯宇航中心IL―76―MDK飞机上尝试太空失重实验训练。从技术试验方法看，属于
A．移植试验法 B．模拟试验法
C．强化试验法 D．虚拟试验法
11．变色龙的皮肤会随着背景、温度的变化和心情而改变；雄性变色龙会将暗黑的保护色变成明亮的颜色，以警告其它变色龙离开自己的领地；有些变色龙还会将平静时的绿色变成红色来威胁敌人。目的是为了保护自己，避免遭袭击，使自己生存下来。这段材料反映系统的
A．动态性 B．环境适应性 C．整体性 D．相关性
12．钱币是最大众化的交易媒介。为了适应盲人的需要，我国在第四套人民币纸币上开始设计使用了盲文面额标记。这一措施体现了对残疾人的关怀和爱护，也体现了国家的文明与进步。这是设计者考虑到了
A. 人的生理需求与人的心理需求 B.静态人群与特殊人群
C. 普通人群与特殊人群 D.信息的交互

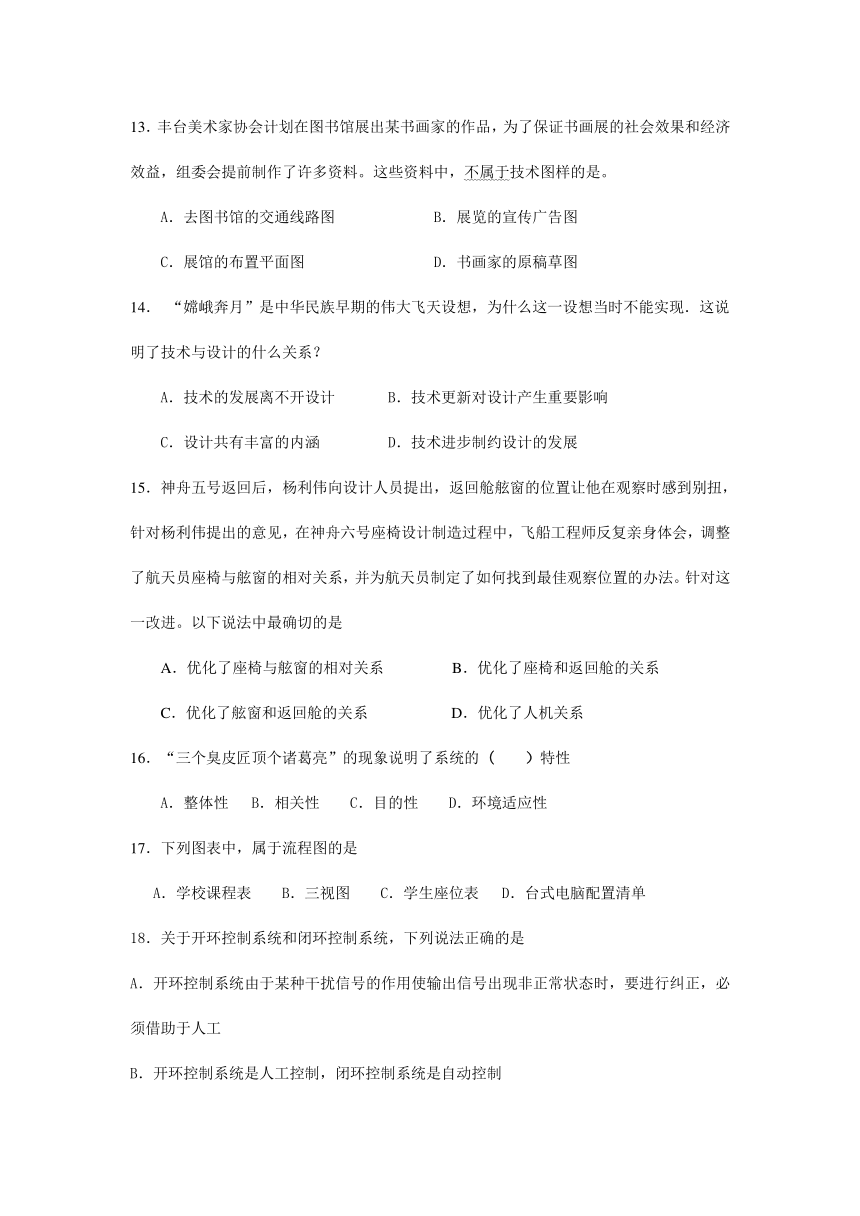

13．丰台美术家协会计划在图书馆展出某书画家的作品，为了保证书画展的社会效果和经济效益，组委会提前制作了许多资料。这些资料中，不属于技术图样的是。
A．去图书馆的交通线路图 B．展览的宣传广告图
C．展馆的布置平面图 D．书画家的原稿草图
14． “嫦峨奔月”是中华民族早期的伟大飞天设想，为什么这一设想当时不能实现．这说明了技术与设计的什么关系？
A．技术的发展离不开设计 B．技术更新对设计产生重要影响
C．设计共有丰富的内涵 D．技术进步制约设计的发展
15．神舟五号返回后，杨利伟向设计人员提出，返回舱舷窗的位置让他在观察时感到别扭，针对杨利伟提出的意见，在神舟六号座椅设计制造过程中，飞船工程师反复亲身体会，调整了航天员座椅与舷窗的相对关系，并为航天员制定了如何找到最佳观察位置的办法。针对这一改进。以下说法中最确切的是
A．优化了座椅与舷窗的相对关系 B．优化了座椅和返回舱的关系
C．优化了舷窗和返回舱的关系 D．优化了人机关系
16．“三个臭皮匠顶个诸葛亮”的现象说明了系统的 ( ）特性
A．整体性 B．相关性 C．目的性 D．环境适应性
17．下列图表中，属于流程图的是
A．学校课程表 B．三视图 C．学生座位表 D．台式电脑配置清单

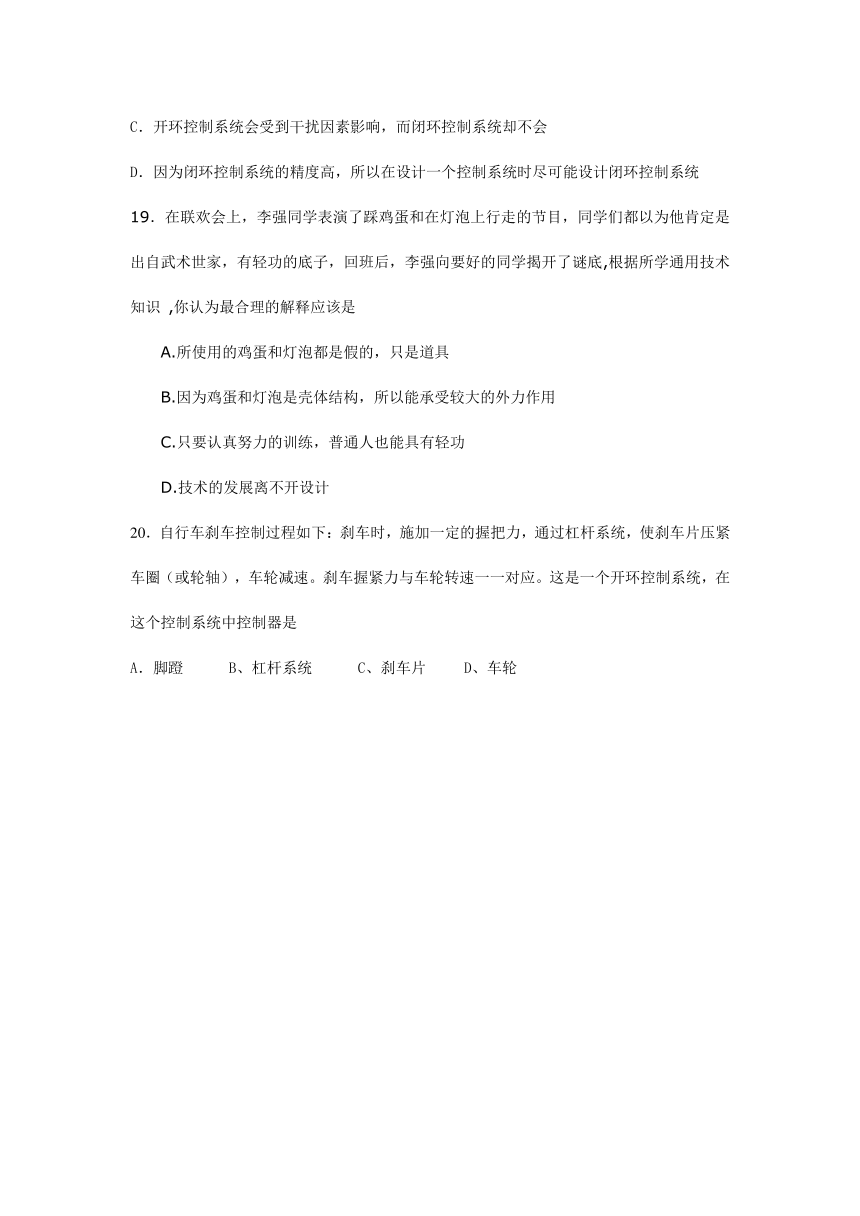

18．关于开环控制系统和闭环控制系统，下列说法正确的是
A．开环控制系统由于某种干扰信号的作用使输出信号出现非正常状态时，要进行纠正，必须借助于人工
B．开环控制系统是人工控制，闭环控制系统是自动控制
C．开环控制系统会受到干扰因素影响，而闭环控制系统却不会
D．因为闭环控制系统的精度高，所以在设计一个控制系统时尽可能设计闭环控制系统
19．在联欢会上，李强同学表演了踩鸡蛋和在灯泡上行走的节目，同学们都以为他肯定是出自武术世家，有轻功的底子，回班后，李强向要好的同学揭开了谜底,根据所学通用技术知识 ,你认为最合理的解释应该是
A.所使用的鸡蛋和灯泡都是假的，只是道具
B.因为鸡蛋和灯泡是壳体结构，所以能承受较大的外力作用
C.只要认真努力的训练，普通人也能具有轻功
D.技术的发展离不开设计
20．自行车刹车控制过程如下：刹车时，施加一定的握把力，通过杠杆系统，使刹车片压紧车圈（或轮轴），车轮减速。刹车握紧力与车轮转速一一对应。这是一个开环控制系统，在这个控制系统中控制器是
A．脚蹬 B、杠杆系统 C、刹车片 D、车轮
第Ⅱ卷（非选择题 共60分）
题号 一 二 三 四 五 总分
28 29 30 31 32 33 34 35 36
分数
得分 评卷人
二、填空题：每个空1分 共10分。把答案填在题中横线上。
1．在日常生活中物体由不同的结构组成，根据物体的结构形态，通常将结构分为:
实体结构、___________结构、_____________ 结构。
2．在设计中，我们所设计的产品都是从人们的 ______ 出发，为人服务的。因此人机关系也就成为设计活动中必须考虑的核心。
3．为了使流程的描述清晰可见，流程的表达一般采用 ______ 来表达。
4．在模型或原型制作完成后，要明确设计方案是否可行，还需要对其进行各种______、评估， 以优化设计方案，完善产品原形。
5．结构构件的连接通常有哪两类？（1）_____________；（2）_____________。
6．从技术角度看，人类进步与发展的过程就是不断地 ____________，不断地进行设计，从而解决问题的过程。
7．从手摇芭蕉扇扇风消暑到空调器自动调温实现了从 ___________ 控制到 _________ 控制的过程。
得分 阅卷人
三、简答题：本大题共4个小题 共20分
1．分析以下技术分别满足了人的哪些需求。（4分）
（1）印刷技术 。
（2）制冷技术 。
（3）纺织技术 。
（4）建筑技术 。
2．如下图所示，许多矿泉水瓶上设计制作有若干凸起的横向纹路，请从人机关系、结构、设计的一般原则等方面分析矿泉水瓶上横向纹路的作用。（6分）
3．下图是小锤的正等轴侧图，请补全俯视图，并画出它的左视图。（4分）
4． 下图是一个简单开环控制系统“声控灯系统“组成示意图，回答下列问题。（6分）
声响
（1）绘制出声控灯系统框图
（2）该控制系统的控制量是什么？
得分 阅卷人
四、分析题：本大题共3小题 共20分
1．烧水沏茶（5分）
喝茶时配上好吃的茶点，味道更佳。烧水需要7分钟，准备茶点需要6分钟，拿茶杯需要1分钟，放茶叶需要1分钟，泡茶需要1分钟，请你合理安排“工作”顺序，需要多长时间，用流程方框图表示出来。
2．（5分）封杀三菱帕杰罗汽车事件：在发生多起交通事故后，检验检疫部门组织专家进行分析和实验室鉴定，认定：日本三菱帕杰罗越野车Ｖ３１、Ｖ３３型在设计上存在严重问题，车后部的“感载阀”在车内坐上人并在颠簸的路上行驶时会压低磨擦到后轴制动油管，经长期反复磨擦，造成后轴制动油管被严重磨损直至出现漏洞，使制动液流出，造成刹车失灵。这是涉及行车安全的严重质量问题！ 请从系统分析的角度来分析三菱帕杰罗汽车被封杀的理由。
3．家用压力锅的压力控制系统是闭环控制系统，完成下列方框图并说出干扰因素。（10分）
得分 阅卷人
五、应用题：本大题共2小题，共10分
1．　雨伞是我们生活中常用品（如图所示），但雨伞的种类多，质量与价值也各不相同。请你设计一个简单的试验方案，检测雨伞的性能。（7分）
试验名称：
试验目的：
试验准备：
试验方法：
①抗风性能试验：
②防水性能试验：
2．仔细观察下图，找出其中人机关系设计不合理的地方。（3分）
北京市2009年通用技术会考题参考答案
选择题（40分）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
B D D B C C D B B B B C D B D A A A B B
填空体（每空1分　共１０分）
框架结构、壳体结构、2、需求3、流程图4、测试5、铰连接、刚连接
发现问题7、人工控制 、自动控制
简答题
1．印刷技术：传播知识的需求。制冷技术：保存食品的需求 。纺织技术：穿衣的需求
建筑技术：挡雨、避寒的需求 （每题只要回答符合题意得1分）
2．
①用以提高矿泉水瓶的结构强度，使之受外力挤压时不易发生较大形变；————2分
②增大摩擦，更容易被拿住，实现了合理的人机关系————————————2分
③可以比平滑的瓶子少装水而显得水很多，体现设计的经济、美观原则。——2分
　　　　　　　　　　　　　　　　　　　　　　　　　
3．不用尺子，扣１分
4.
(1) 系统框图：————————4分
(2)
控制量：常开触点的接通/断开；——————————2分
分析题
1．共需要9分钟：（2分） 流程图3分
2．（5分）这个事例说明了系统的局部影响了系统的整体（3分），体现了系统基本特性的整体性（1分）和相关性（1分）。
3．
执行器：放气孔（2分）、被控对象：高压锅（4分）、检测装置：安全阀（或重锤）2分
干扰因素：至少2点（2分）
五、应用题（7分）
1．试验名称：雨伞性能试验——————1分
试验目的：测试雨伞性能————————1分
试验准备：待测雨伞、水、水盆等（学生需写出用到的器材）——————1分
试验方法：
抗风性能试验：撑开雨伞，握住伞柄，举高后用力快速向下拉，观察雨伞是否翻转或变形，并作记录。（学生其他可行性方法均给分）——————2分
防水性能试验：撑开雨伞，在雨伞伞面上泼大量的水，或者在大雨下撑伞，观察雨伞是否漏水，并作记录。（学生其他可行性方法均给分）————2分
2．车棚离校门太远——————————————1分
小卖部、电话亭离学生（教学楼）太远——————1分
教学楼离马路太近——————————————1分
第4题图
第 5 题图
第8题图
第10题图
常开触点
~电源
控制电路
声音传感器
灯灯泡
干扰
（ ）
控制器
（安全阀）
执行器
（ ）
被控对象
（ ）
被控量
（锅内压力）
给定量
（安全阀重量）
检测装置
（ ）
控制量
（出汽量）
比较器
传感器
（声响）
控制电路
常开触点
（执行器）
控制量
灯泡
输出
亮/灭
输入
1分
1分
2分
烧水
泡茶
放茶叶
拿茶杯
准备茶点
