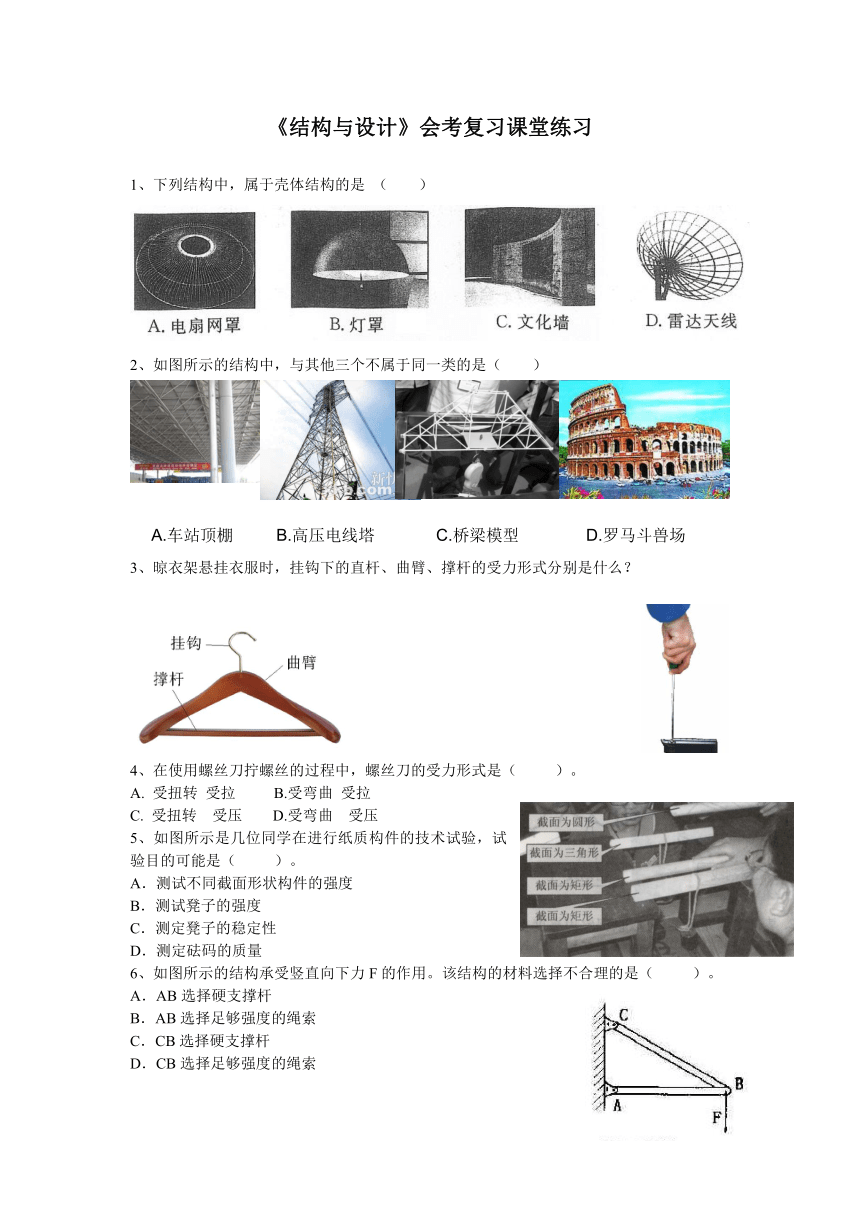

《结构与设计》会考复习课堂练习
1、下列结构中，属于壳体结构的是 （ ）
2、如图所示的结构中，与其他三个不属于同一类的是（ ）
3、晾衣架悬挂衣服时，挂钩下的直杆、曲臂、撑杆的受力形式分别是什么？
4、在使用螺丝刀拧螺丝的过程中，螺丝刀的受力形式是（ ）。
A. 受扭转 受拉 B.受弯曲 受拉
C. 受扭转 受压 D.受弯曲 受压
5、如图所示是几位同学在进行纸质构件的技术试验，试验目的可能是（ ）。
A．测试不同截面形状构件的强度
B．测试凳子的强度
C．测定凳子的稳定性
D．测定砝码的质量
6、如图所示的结构承受竖直向下力F的作用。该结构的材料选择不合理的是（ ）。
A．AB选择硬支撑杆
B．AB选择足够强度的绳索
C．CB选择硬支撑杆
D．CB选择足够强度的绳索

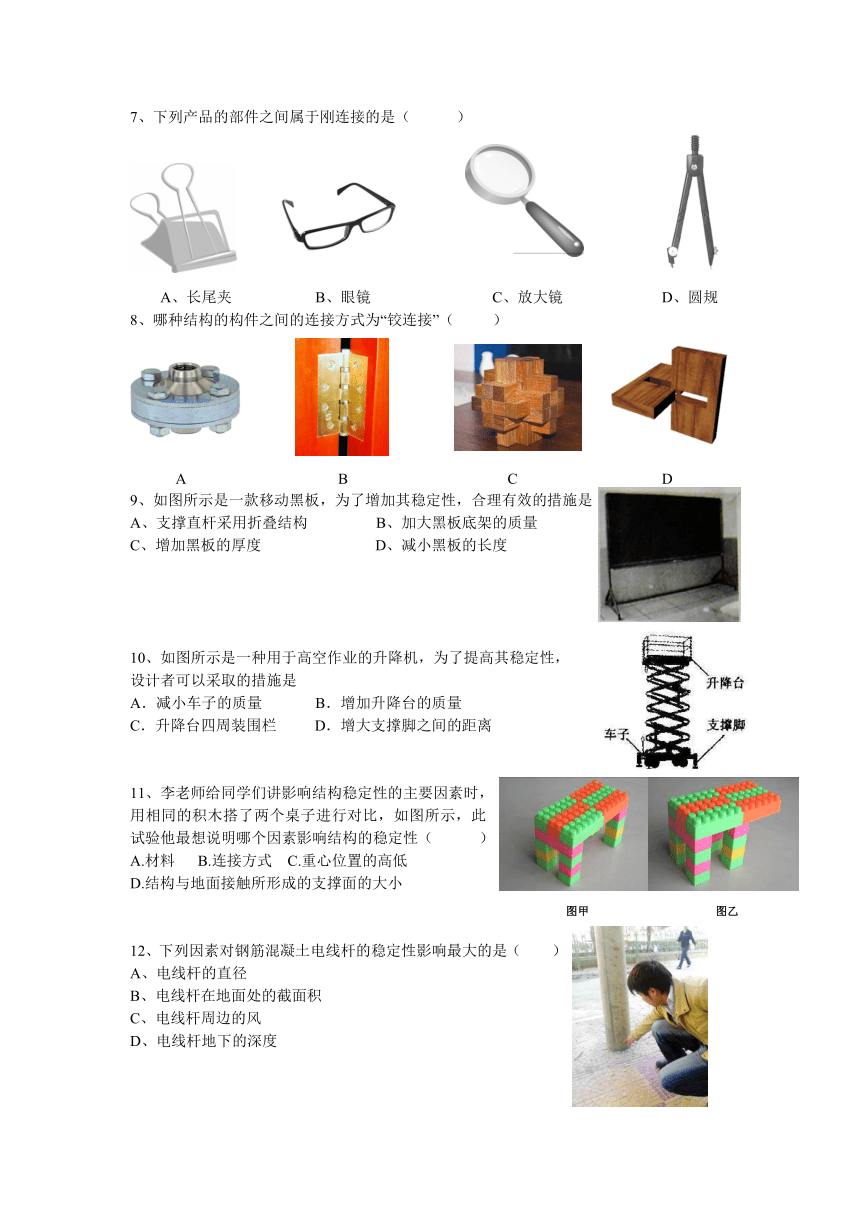

7、下列产品的部件之间属于刚连接的是（ ）
A、长尾夹 B、眼镜 C、放大镜 D、圆规
8、哪种结构的构件之间的连接方式为“铰连接”（ ）
A B C D
9、如图所示是一款移动黑板，为了增加其稳定性，合理有效的措施是
A、支撑直杆采用折叠结构 B、加大黑板底架的质量
C、增加黑板的厚度 D、减小黑板的长度
10、如图所示是一种用于高空作业的升降机，为了提高其稳定性，
设计者可以采取的措施是
A．减小车子的质量 B．增加升降台的质量
C．升降台四周装围栏 D．增大支撑脚之间的距离
11、李老师给同学们讲影响结构稳定性的主要因素时，用相同的积木搭了两个桌子进行对比，如图所示，此试验他最想说明哪个因素影响结构的稳定性（ ）
A.材料 B.连接方式 C.重心位置的高低
D.结构与地面接触所形成的支撑面的大小
12、下列因素对钢筋混凝土电线杆的稳定性影响最大的是（ ）
A、电线杆的直径
B、电线杆在地面处的截面积
C、电线杆周边的风
D、电线杆地下的深度
13、要求秋千能承受两个小孩的质量，(每个小孩的质量约30Kg)，请你设计一个简易试验方案
（1）检验秋千静置时秋千架的承重能力。
（2）检验秋千摆动时秋千架的承重能力。
（3）若发现简易秋千的框框强度不够，正确的改进措施有哪些？
（4）若发现简易秋千的稳定性不够，正确的改进措施是有哪些？
（1） （2）
14、如图所示为某公司生产的一款A字形梯，要求梯子两边均能承受100kg。请你设计一个简易试验方案，检验该梯子的强度和稳定性。
（1）分别用示意图表示试验方法，必要时用文字说明。（给定待测梯子1个，20kg铁砣若干，坚固绳索若干）
（2）如果该梯子强度不够，可能损坏的部位有哪些？（请指出两处）
（3）如果该梯子稳定性不够，请提出两条改进措施。
15．（2011.3浙江高考）如图所示是某校学生设计制作的桥梁模型。现要求测试该模型的稳定性和强度，提供不同质量的砝码若干，请设计简易试验方案，并回答问题。
（1）进行模型的稳定性试验，确定模型不发生翻转时所能承受的最大荷载（在给定的示意图上表示试验方法，用文字说明主要步骤）
（2）进行模型的强度试验，确定模型中部所能承受的最大荷载（在给定的示意图上表示试验方法，用文字说明主要步骤）
（3）如果要提高模型的稳定性，可以采取的措施是： 、 （①缩短桥梁两端伸出部分的长度；②增大桥梁两端伸出部分的长度；③两端增加桥墩；④减少桥面宽度。从中选择两项，将序号填入“ ▲ ”处）。
（4）如果要提高模型中部的强度，可以采取的措施是： 、 （①增加桥面木板的厚度；②增大桥墩之间的距离；③降低桥的高度；④选用高强度的材料。从中选择两项，将序号填入“ ▲ ”处）。
(1)
(2)
A.车站顶棚
B.高压电线塔
C.桥梁模型
D.罗马斗兽场
图乙
图甲
试验步骤：
试验步骤：
试验步骤：
试验步骤：
结构强度试验步骤：
结构稳定性试验步骤：
