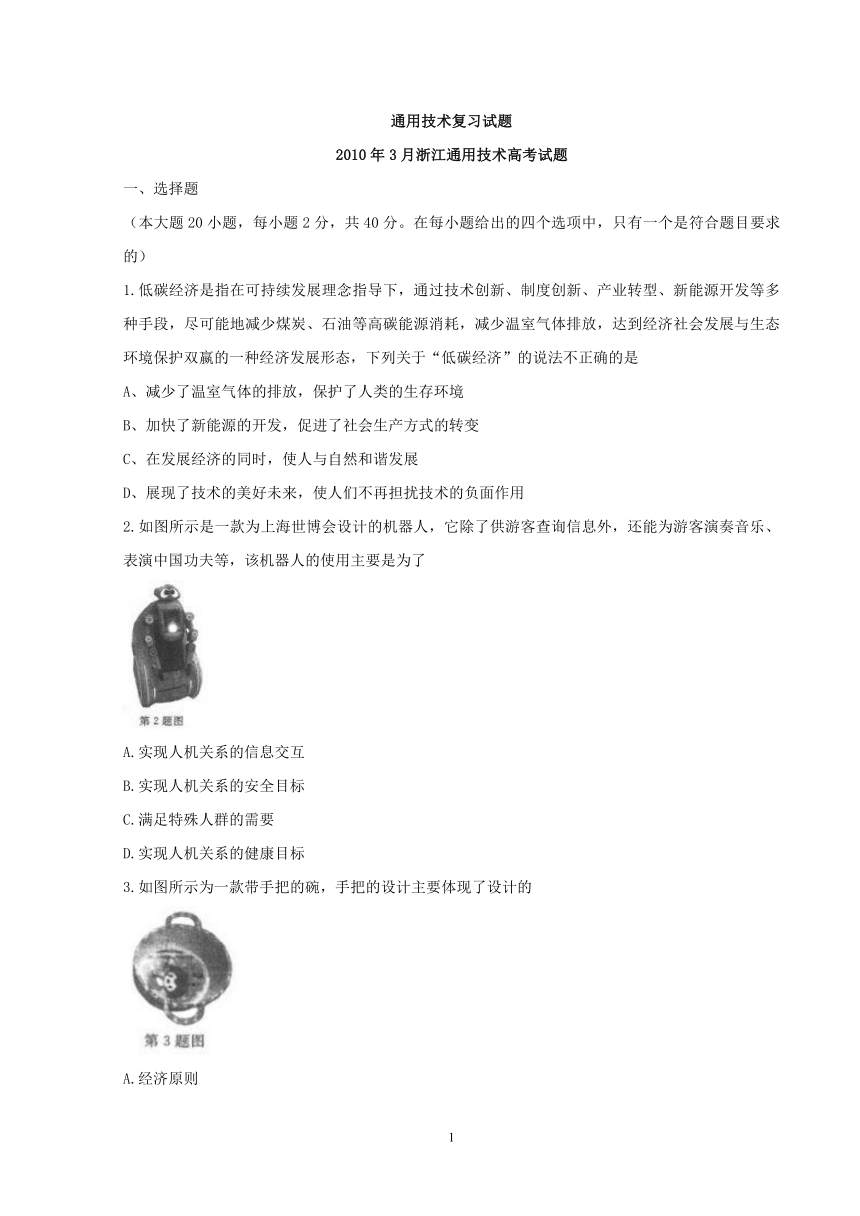

通用技术复习试题
2010年3月浙江通用技术高考试题
一、选择题
（本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的）
1.低碳经济是指在可持续发展理念指导下，通过技术创新、制度创新、产业转型、新能源开发等多种手段，尽可能地减少煤炭、石油等高碳能源消耗，减少温室气体排放，达到经济社会发展与生态环境保护双嬴的一种经济发展形态，下列关于“低碳经济”的说法不正确的是
A、减少了温室气体的排放，保护了人类的生存环境
B、加快了新能源的开发，促进了社会生产方式的转变
C、在发展经济的同时，使人与自然和谐发展
D、展现了技术的美好未来，使人们不再担扰技术的负面作用
2.如图所示是一款为上海世博会设计的机器人，它除了供游客查询信息外，还能为游客演奏音乐、表演中国功夫等，该机器人的使用主要是为了
HYPERLINK "http://www./itart/upload/2010_03/1003232126791310.jpg" \o "点击查看原图" \t "_blank"
A.实现人机关系的信息交互
B.实现人机关系的安全目标
C.满足特殊人群的需要
D.实现人机关系的健康目标
3.如图所示为一款带手把的碗，手把的设计主要体现了设计的
HYPERLINK "http://www./itart/upload/2010_03/1003232126791311.jpg" \o "点击查看原图" \t "_blank"
A.经济原则
B.美观原则
C.实用原则
D.技术规范原则

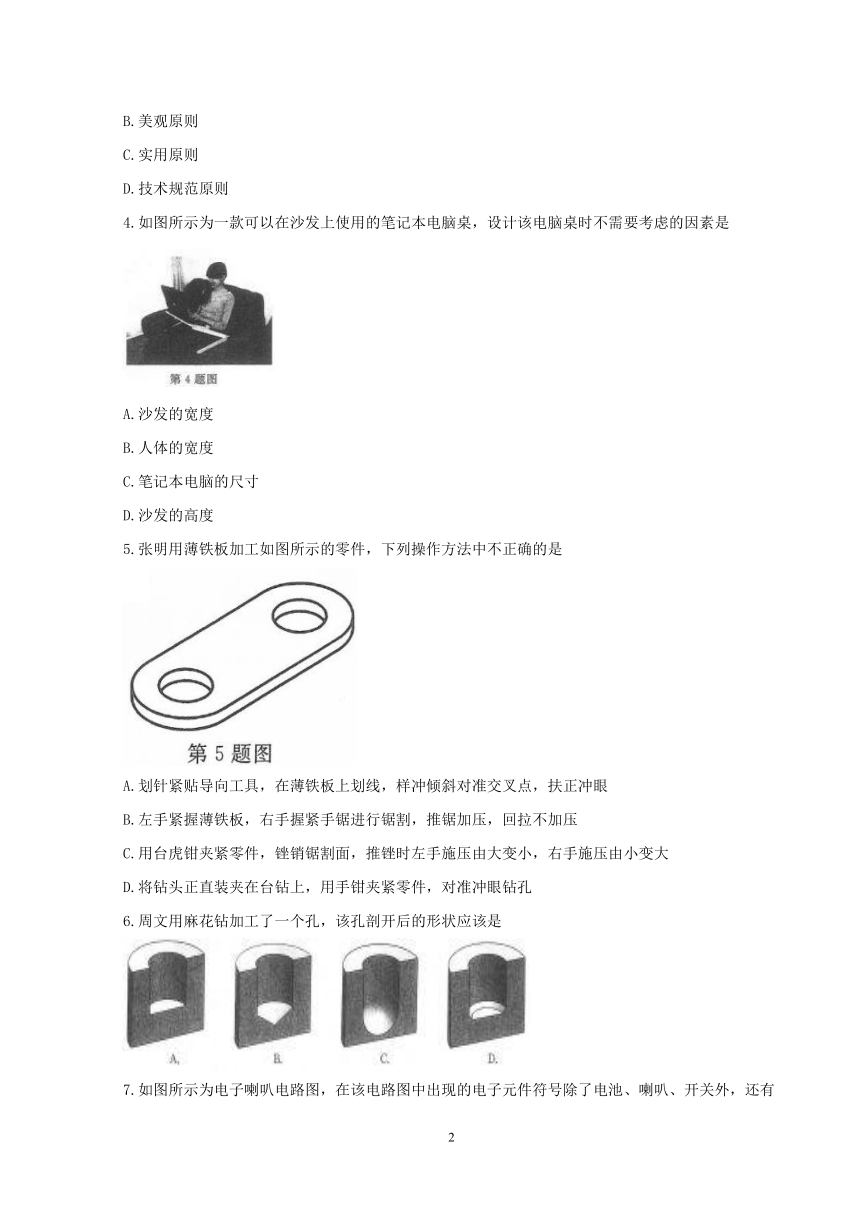

4.如图所示为一款可以在沙发上使用的笔记本电脑桌，设计该电脑桌时不需要考虑的因素是
HYPERLINK "http://www./itart/upload/2010_03/1003232126791312.jpg" \o "点击查看原图" \t "_blank"
A.沙发的宽度
B.人体的宽度
C.笔记本电脑的尺寸
D.沙发的高度
5.张明用薄铁板加工如图所示的零件，下列操作方法中不正确的是
HYPERLINK "http://www./itart/upload/2010_03/100323212679132.jpg" \o "点击查看原图" \t "_blank"
A.划针紧贴导向工具，在薄铁板上划线，样冲倾斜对准交叉点，扶正冲眼
B.左手紧握薄铁板，右手握紧手锯进行锯割，推锯加压，回拉不加压
C.用台虎钳夹紧零件，锉销锯割面，推锉时左手施压由大变小，右手施压由小变大
D.将钻头正直装夹在台钻上，用手钳夹紧零件，对准冲眼钻孔
6.周文用麻花钻加工了一个孔，该孔剖开后的形状应该是
HYPERLINK "http://www./itart/upload/2010_03/100323212679131.jpg" \o "点击查看原图" \t "_blank"

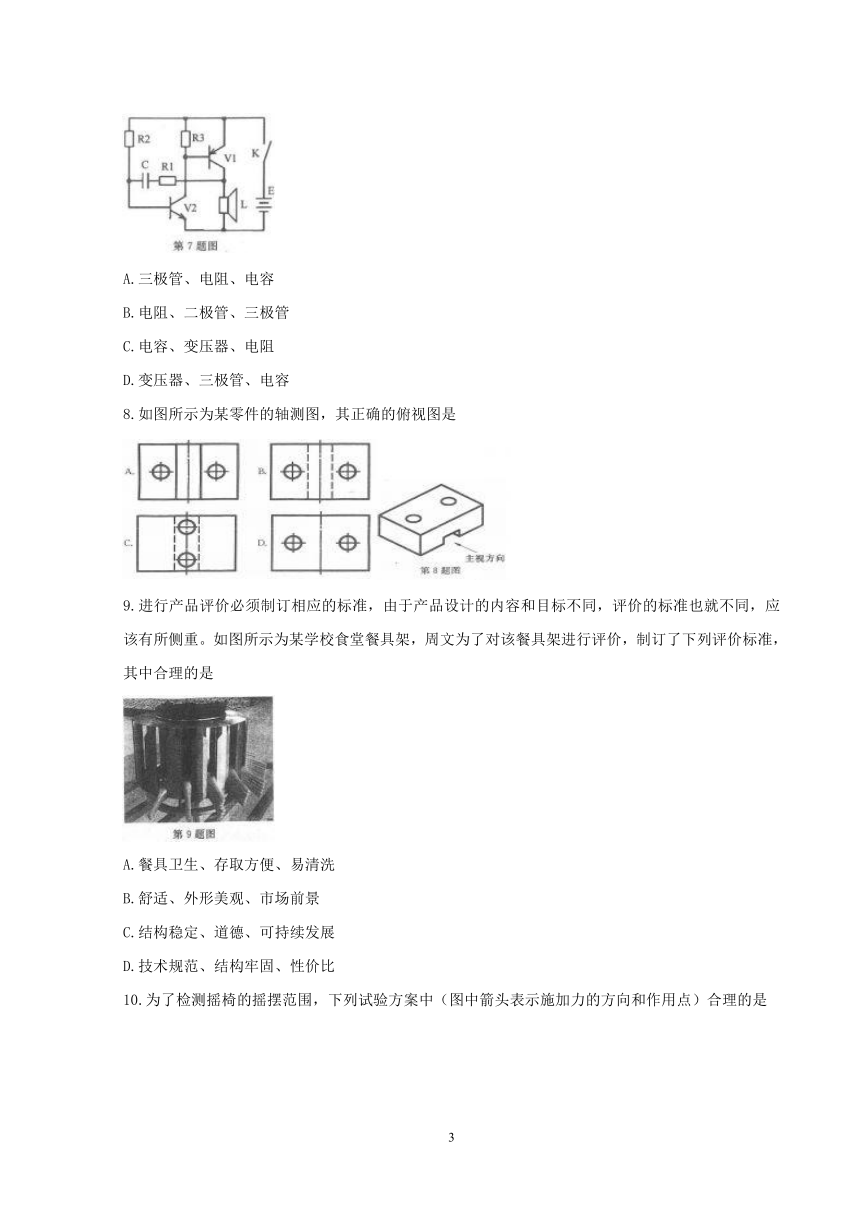

7.如图所示为电子喇叭电路图，在该电路图中出现的电子元件符号除了电池、喇叭、开关外，还有
HYPERLINK "http://www./itart/upload/2010_03/1003232126791319.jpg" \o "点击查看原图" \t "_blank"
A.三极管、电阻、电容
B.电阻、二极管、三极管
C.电容、变压器、电阻
D.变压器、三极管、电容
8.如图所示为某零件的轴测图，其正确的俯视图是
HYPERLINK "http://www./itart/upload/2010_03/100323212679133.jpg" \o "点击查看原图" \t "_blank"
9.进行产品评价必须制订相应的标准，由于产品设计的内容和目标不同，评价的标准也就不同，应该有所侧重。如图所示为某学校食堂餐具架，周文为了对该餐具架进行评价，制订了下列评价标准，其中合理的是
HYPERLINK "http://www./itart/upload/2010_03/1003232126791313.jpg" \o "点击查看原图" \t "_blank"
A.餐具卫生、存取方便、易清洗
B.舒适、外形美观、市场前景
C.结构稳定、道德、可持续发展
D.技术规范、结构牢固、性价比

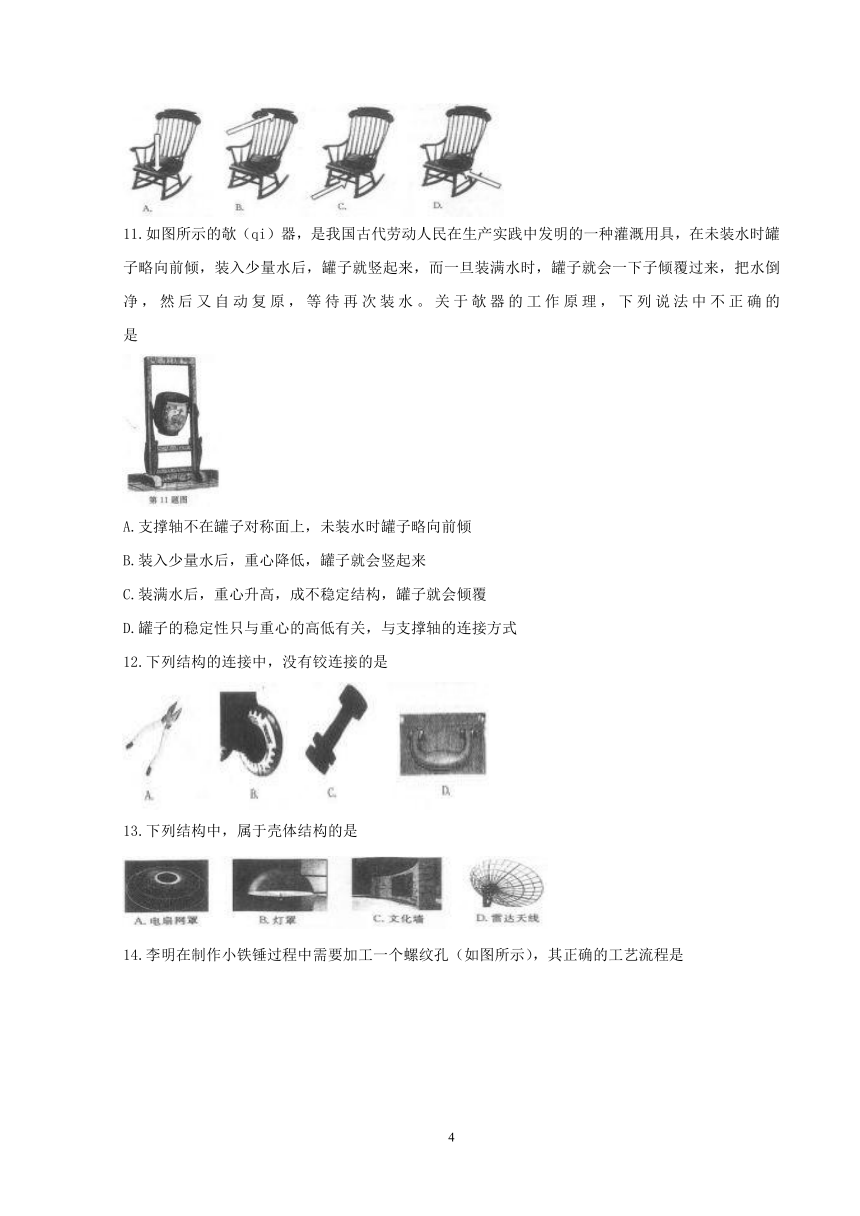

10.为了检测摇椅的摇摆范围，下列试验方案中（图中箭头表示施加力的方向和作用点）合理的是
HYPERLINK "http://www./itart/upload/2010_03/1003232126791320.jpg" \o "点击查看原图" \t "_blank"
11.如图所示的欹（qi）器，是我国古代劳动人民在生产实践中发明的一种灌溉用具，在未装水时罐子略向前倾，装入少量水后，罐子就竖起来，而一旦装满水时，罐子就会一下子倾覆过来，把水倒净，然后又自动复原，等待再次装水。关于欹器的工作原理，下列说法中不正确的是
HYPERLINK "http://www./itart/upload/2010_03/1003232126791314.jpg" \o "点击查看原图" \t "_blank"
A.支撑轴不在罐子对称面上，未装水时罐子略向前倾
B.装入少量水后，重心降低，罐子就会竖起来
C.装满水后，重心升高，成不稳定结构，罐子就会倾覆
D.罐子的稳定性只与重心的高低有关，与支撑轴的连接方式
12.下列结构的连接中，没有铰连接的是
HYPERLINK "http://www./itart/upload/2010_03/1003232126791321.jpg" \o "点击查看原图" \t "_blank"
13.下列结构中，属于壳体结构的是
HYPERLINK "http://www./itart/upload/2010_03/1003232126791322.jpg" \o "点击查看原图" \t "_blank"

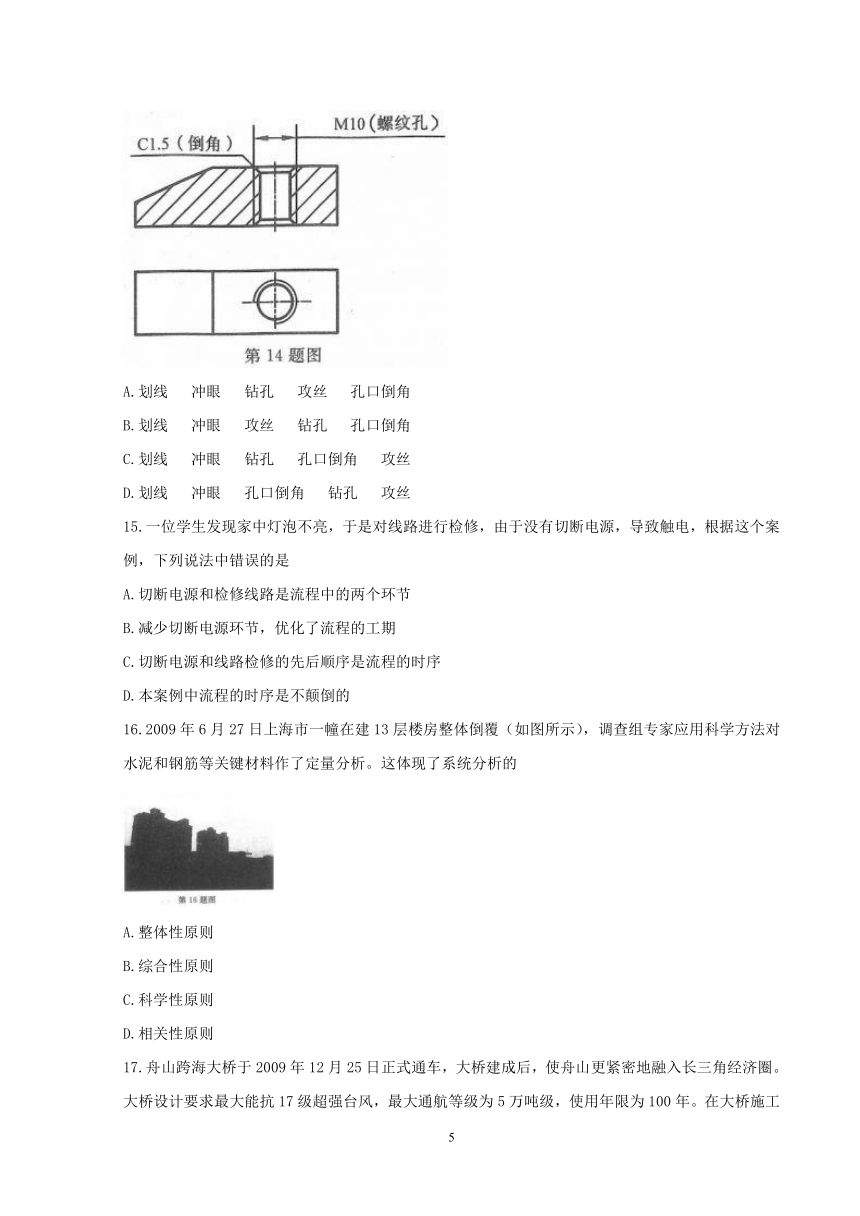

14.李明在制作小铁锤过程中需要加工一个螺纹孔（如图所示），其正确的工艺流程是
HYPERLINK "http://www./itart/upload/2010_03/100323212679134.jpg" \o "点击查看原图" \t "_blank"
A.划线 冲眼 钻孔 攻丝 孔口倒角
B.划线 冲眼 攻丝 钻孔 孔口倒角
C.划线 冲眼 钻孔 孔口倒角 攻丝
D.划线 冲眼 孔口倒角 钻孔 攻丝
15.一位学生发现家中灯泡不亮，于是对线路进行检修，由于没有切断电源，导致触电，根据这个案例，下列说法中错误的是
A.切断电源和检修线路是流程中的两个环节
B.减少切断电源环节，优化了流程的工期
C.切断电源和线路检修的先后顺序是流程的时序
D.本案例中流程的时序是不颠倒的
16.2009年6月27日上海市一幢在建13层楼房整体倒覆（如图所示），调查组专家应用科学方法对水泥和钢筋等关键材料作了定量分析。这体现了系统分析的
HYPERLINK "http://www./itart/upload/2010_03/1003232126791315.jpg" \o "点击查看原图" \t "_blank"
A.整体性原则
B.综合性原则
C.科学性原则
D.相关性原则
17.舟山跨海大桥于2009年12月25日正式通车，大桥建成后，使舟山更紧密地融入长三角经济圈。大桥设计要求最大能抗17级超强台风，最大通航等级为5万吨级，使用年限为100年。在大桥施工时为了保证质量、缩短工期、降低成本，需要对工程进行优化。下列属于影响系统优化的因素是
A.抗台风等级
B.最大通航等级
C.工程项目的管理水平
D.使用年限
18.如图所示为一款双缸洗衣机。洗衣时，将定时器旋钮旋转到设定时间位置，洗衣机在定时器控制下开始工作，直到定时器回到零位，洗衣机才停止工作。该过程的控制属于
HYPERLINK "http://www./itart/upload/2010_03/1003232126791316.jpg" \o "点击查看原图" \t "_blank"
A.手动控制、开环控制
B.自动控制、开环控制
C.自动控制、闭环控制
D.手动控制、闭环控制
19.如图所示为某校学生设计制作的自动取汤机，能保持汤的温度在一定范围内。按一下取汤按钮，就自动落下一只碗，并放出一定量的汤在碗中。在该自动取汤机的温度控制系统中，不需要的器件是
HYPERLINK "http://www./itart/upload/2010_03/1003232126791317.jpg" \o "点击查看原图" \t "_blank"
A.温度传感器
B.加热器
C.温度控制器
D.定时器
20.如图所示为中科院研发的一款智能机器人，能模仿人唱歌、跳舞等。这种用机器人模仿人的功能和行为的方法属于
HYPERLINK "http://www./itart/upload/2010_03/1003232126791318.jpg" \o "点击查看原图" \t "_blank"
A.黑箱方法
B.移植方法
C.虚拟方法
D.功能模拟方法
二、非选择题
（本大题共7小题，第21-25题每题6分，第26题12分，第27题18分，共60分）
21.根据轴测图，补全多多三视图中缺少的图线。
HYPERLINK "http://www./itart/upload/2010_03/100323212679135.jpg" \o "点击查看原图" \t "_blank"

22.如图所示的零件，在圆钢上加工方头孔时需要以下环节，
①划线；②锉削；③钻孔；④锯割。
请分析方头和孔的加工工艺，回答以下问题：
（1）补充完整加工流程（在“ ▲ ”处填写序号）
划线→ ▲ → ▲ → ▲ → ▲ 。
（2）加工过程中需要用到的工具（任选三种工具，在“ ▲ ”处填写工具名称）： ▲ 、 ▲ 、 ▲ 。
23.2010年上海世博会中国馆（如图所示）的设计引入了最先进的科技成果，采用了以下优化措施： ①主体建筑层叠出挑，“斗冠”造型整合了中国传统建筑文化要素；②主体建筑的挑出层，为下层空间遮阳节能；③大厅东西南北皆可通风，让人感到有适直的气流；④观景台采用了太阳能薄膜，把阳光转化为电能；⑤所有管线被巧妙地隐藏在建筑体内；⑥外墙材料为无放射、光污染的绿色产品；⑦顶层有雨水收集系统，净化后用于冲洗卫生间和车辆；⑧采用全息影像技术，记录和再现物体真实的三维影像；⑨采用大型LED电子显示屏，及时向观众发布信息。请对中国馆的优化措施进行分析，回答以下问题（在“ ▲ ”处填写合适的序号）：
（1）以便于信息交互为优化目标的措施有 ▲ 、 ▲ 。
（2）以实现可持续发展为优化目标的措施有 ▲ 、 ▲ 、 ▲ 、 ▲ 。
24.武广高速铁路是我国首条设计时速350km的描客运专线，它有以下特点：①时速是目前世界高速铁路商业运营的最高速度；②车内宽敞、明亮、通透；③振动和噪音符合国家标准要求；④在路基面和地基中埋设仪器，精确测量路基变形，并能自动报警；⑤列车上装有速度检测装置，能够向旅客实时显示列车运行速度；⑤车内温度、湿度、空气质量可自动调节，座椅可旋转；⑦运行控制系统能保证前后列车有必要的安全距离，有效防止列车追尾事故；⑧超大载客量，发车时间间隔短，年旅客输送量可达数亿人次。请根据上述特点回答以下问题（在“ ▲ ”处填写合适的序号） ：
（1）实现了人机关系高效目标的有 ▲ 、 ▲ ；
（2）实现了人机关系安全目标的有 ▲ 、 ▲ ；
（3）实现了人机关系舒适目标的有 ▲ 、 ▲ 。
25.如图所示为高层楼房自动稳压供水控制系统原理图，其工作原理是：当用户用水量变化时，管道中的水压发生变化，检测装置把检测到的水压信号反馈给控制器，与设定水压进行比较，控制器根据偏差值控制电机及水泵的转速，调节供水量，保持管道中的水压稳定。
HYPERLINK "http://www./itart/upload/2010_03/100323212679136.jpg" \o "点击查看原图" \t "_blank"
（1）根据示意图及其描述，在控制系统方框图中“ ▲ ”处填写与自动稳压供水控制系统原理图中相对应的内容。
HYPERLINK "http://www./itart/upload/2010_03/100323212679137.jpg" \o "点击查看原图" \t "_blank"
（2）请为该系统的检测装置选择一个合适的传感器（从水温传感器、水压传感器、水位传感器中选择一个，填在“ ▲ ”处） ▲ 。
26.如图所示为一款起重机模型，要求确定平衡块质量并测试 该模型的起吊能力。现提供不同质量的砝码和平衡块若 干，请设计简易试验方案，在给定的结构示意图上表示试验 方法和说明主要步骤（起重机模型有足够的强度，不考虑模 型的旋转和重物的升降） ，并回答问题。
HYPERLINK "http://www./itart/upload/2010_03/100323212679138.jpg" \o "点击查看原图" \t "_blank"
（1）在没有起吊重物的情况下，确定该模型平衡块的最大质量。
（2）在已经安装合适平衡块的情况下，测试该模型的最大起吊质量。
（3）如果要提高该模型的稳定性，可以采取哪些措施（写出二种具体措施）？
（4）如果平衡臂加长，那么平衡块质量应该加大还是减小（回答“加大”或“减小”）？
27.如图所示为一款用不锈钢材料制作的杯架，可悬挂各种带 把手的杯子。现在需要设计一款多功能厨房用具架，设计 要求为：
A.适合家庭厨房使用；
B.可存放带把手和不带把手的厨房用具。
请你根据上述要求，参考杯架的设计，完成以下任务：
HYPERLINK "http://www./itart/upload/2010_03/100323212679139.png" \o "点击查看原图" \t "_blank"
（1）画出设计草图，必要时用文字说明；
（2）标注长、宽、高三个外形尺寸；
（3）说明使用的主要材料及相应的连接方式；
（4）说明你的设计方案中有创意的两个特色。
三、参考答案
网上汇总整理而成,有问题请指正!谢谢!
选择题1---20: DACDB BABAB DCBCB CCBDD
-----------------------------------------------------------------------
21.
HYPERLINK "http://www./itart/upload/2010_03/1003232126791323.jpg" \o "点击查看原图" \t "_blank"
22.（1）④②①③ （2）划针,样冲,手锯
23.（1）⑧⑨ （2）②④⑥⑦
24.（1）①⑧ （2）④⑦ （3）②⑥
25.（1）设定水压,电机及水泵,管道(管道中的水),实际水压,检测装置
（2）水压传感器
26. 此题是网上看来,不一定对,仅供参考(技术与设计2书上第34页有一题也可以参考)
HYPERLINK "http://www./itart/upload/2010_03/1003232126791324.jpg" \o "点击查看原图" \t "_blank"
27. 此题可以参考下图进行模仿改进,从一张高考模拟卷里看到,觉得用在这里比较合适!仅供参考.
HYPERLINK "http://www./itart/upload/2010_03/1003232126791325.jpg" \o "点击查看原图" \t "_blank"
2008年10月普通高等学校招生浙江省统一考试
通用技术试题
本试题卷分第工卷和第Ⅱ卷两部分。全卷共8页，第1卷1至6页，第Ⅱ卷6至8页。满分100分，考试时间90分钟。
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
第Ⅰ卷(共40分)
注意事项：
1．答第1卷前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上。
2．每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。
一、选择题(本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的)
1．2008年北京奥运会期间，使用了50辆纯电动客车代替燃油客车，每天可节省燃油约1800L，减排CO：约4230kg。下列关于使用纯电动客车的说法不正确的是
A．体现了绿色奥运的理念 B．减少了环境污染
C．节约了石油资源 D．减少了道路空间的占用
第2题图
2．网络技术的发展催生了多媒体工具的出现，而手机电视(如图所示)等多媒体工具的出现，对信号传输提出了更高的要求，促进了网络技术的进二步发展。该案例说明
A．设计创新与技术发展有紧密联系
B．设计创新与技术发展无关
C．设计创新阻碍了技术发展
D．技术发展阻碍了设计创新
3．如图所示(见附图页)的可变色发光门把手，红色表示"工作中，请稍候”，绿色表示“空闲中，可以进来”，来访者可以根据门把手的颜色选择等候或者进去。该设计主要考虑到
A．更好地实现安全的目标
B．更符合人体的动态尺寸要求
C．更好地实现健康的目标
D．更方便地传递信息
4．要将一根直径为20mm的铁棒截成长度不等、两端光滑的三段，下列现有工具中不需要的是
5．某厂家将锅的长手柄设计成可拆卸式(见附图页)，以减小包装体积，节省运输空间。该可拆卸式手柄的设计体现了设计的
A．经济原则 B．美观原则 c．技术规范原则 D．道德原则
6．如图所示是通用技术专用教室中用于搬运工具的推车，设计该推车时不需要考虑的因素是
A．推车的形状、尺寸
B．工具的形状、尺寸
C．工具的使用功能
D．推车的结构强度
7．如图所示为某款台灯的主视图和俯视图及部分尺寸标注。该台灯圆形底座的直径为
A．φ80 B．φ148 C．φ120 D．φ34
8.公共场所常有人忘记关闭水龙头，为了避免出现这种现象，下列水龙头中，最适合于公共场所使用的是
9.如图所示（见附图页）是农民从水井里打水的情景，辘轳套在固定的木轴上，井绳绕在辘轳上，摇动把手使辘轳转动从而带动水桶上升，辘轳受到的力主要是
A.拉力 B.剪切力 C.扭转力（扭矩） D.弯曲力（弯矩）
10.如图所示的四座桥，其桥梁部分为框架结构（衍架结构）的是
11.小明帮助爸爸选购花盆架，看到市场上有四种花盆架（如图所示），如果要求稳定性最好，小明应当选择
12.裁剪是制衣过程的一个环节，传统的裁剪流程是：整理布料→划线→裁剪，现代服装生产将裁剪流程优化为：将多层布料叠放整齐后直接用电脑控制自动裁剪。此流程优化的目标主要是
A.安全生产 B.节省布料 C.提高效率 D.方便缝制
13.在一块大木板上取材，制作如图所示的家具面板，其加工流程相对比较合理的是
A．
B．
C．
D．
14.如图所示是一个农业温室。要设计该温室的温度自动控制系统，下列器件中不需要用到的是
A.安全监控摄像头
B.温度传感器
C.加热器
D.温度控制器
15.国家游泳中心“水立方”屋顶的水回收系统将回收的雨水处理后，用于外景补水、冷却塔补水等，从而节约了水资源。关于该系统的设计下列说法正确的是
A.不需要考虑气候的变化 B.不需要考虑屋顶的结构
C.只需要考虑雨水这个局部要素 D.考虑了资源的有效利用
16.2008年初我国南方遭遇百年一遇的血灾，由于高压输电线和铁塔上积了大量冰冻，部分强度不大的铁塔被压垮，从而导致大批铁塔相继倒塌，造成大面积停电。从系统的角度理解，下列说法中不恰当的是
A.部分铁塔的倒塌影响了输电系统的整体功能
B.该输电系统的相关性是造成这种损失的原因之一
C.该输电系统的目的性不明确
D.该输电系统的环境适应性不好
17．在制作如图所示的小板凳时，要把一根长木条加工成四只凳脚。下列加工方法和加工顺序，相对比较合理的是
A．①划线后将木条锯成四段，②锉凳脚的四个侧面，③划线后凿方孔、锯榫头
B．①锉凳脚的四个侧面，②划线后将木条锯成四段，③划线后凿方孔、锯榫头
C．①划线后将木条锯成四段，②划线后凿方孔、锯榫头，③锉凳脚的四个侧面
D．①划线后凿方孔、锯榫头，②锉凳脚的四个侧面，③划线后将木条锯成四段
18．赵红对自己制作的悬臂进行技术试验（如图所示）。下列有关该试验的描述不正确的是
A．试验的主要目的是检验悬臂的承重能力
B．试验时应把悬臂牢固的固定在工作台上
C．试验时应逐步增加钩码
D．试验结构与钩码到工作台的距离无关
19．如图所示为自动火炮控制系统示意图。当雷达检测到飞机后发出信号给跟踪系统，跟踪系统操纵火炮，调整火炮角度，该系统中被控对象是
A．火炮 B．跟踪系统 C．雷达 D．飞机
20．如图所示为某种抽水马桶水箱的结构示意图：浮球和连杆用螺纹连接，通过调节连杆长度来设置给定水位，当水位上升到给定水位时，浮球带动连杆装置关闭进水阀。如果往进水阀方向调节浮球，缩短连杆长度，那么产生的后果是
A．降低给定水位高度
B．增加给定水位高度
C．不影响给定水位高度
D．降低实际水位高度
第Ⅱ卷(共60分)
注意事项：
1．用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试卷上。
2．作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
二、非选择题（本大题共7小题，第21～25题每小题6分，第26题12分，第27题18分，共60分）
21．根据立体图，补全俯视图和左视图中所缺漏的图线。
22．现代汽车普遍采用了高靠背座椅（见附图页），座椅靠背的角度可以调节，座椅上配有安全带，通道两边座椅的扶手可翻转以方便旅客进出。请从人机关系的角度评价分析：
（1）哪些设计体现了高校目标？
（2）哪些设计体现了舒适目标？
（3）哪些设计体现了安全目标？
23．周艳同学准备用木材制作一个简易小书架（如图所示），该书架有两个支撑托架和一块搁板组成，周艳设计的制作流程如下：
请补充漏写的环节，在有“▲”处添上相应的内容。
24．小王同学见到一位老人骑着自行车在小路上行使（如图所示）。为了优化该自行车系统，小王想出了一下措施：
①提高鞍座的弹性；②调整鞍座的高度；③在车架上增加减震装置；④调节轮胎充气量到适中；⑤提高刹车的可靠性；⑥将车架上的斜杠改为横杠；⑦将简易链条罩改为封闭式；⑧在自行车后部装一个车篓；⑨跳高车把的高度。
请分析上述九项措施，在下列“▲”处填写符合要求的措施的序号。
能增加自行车系统功能的时 ▲ ；
能提高安全性能的是 ▲ 、 ▲ ；
能减轻颠簸的是 ▲ 、 ▲ 、 ▲ 。
25．如图所示为简化的飞机飞行状态控制系统。陀螺仪检测飞机的飞行状态后，将信号送给自动驾驶仪，自动驾驶仪将飞行状态与给定状态进行比较，根据偏差值控制舵机运转，舵机操纵飞机尾翼，调整飞行状态。
（1）请根据上面的示意图，补充完整飞机飞行状态控制系统方框图。（在“▲”处填写相应的内容）
（2）陀螺仪将检测到的飞行状态信号传送到自动驾驶仪与给定状态进行比较的过程称为
▲ 。
（3）在飞机飞行过程中，遇到气流时，飞行状态会发生变化，这种给定状态以外引起飞行状态变化的因素称为 ▲ 。
26．现有一个卡通造型的花盆架（如图所示），花盆架用钢筋制成，脚掌用铁板焊接而成。
（1）请设计一个简易的试验方案，用花盆作为试验器材，检验该花盆架在平地上站立时左右翻倒的稳定性。（在下列“▲”处填写试验方案内容）
试验名称： ① ▲
试验目的： ② ▲
试验准备：带有不同重量标记的花盆若干，待测试花盆架。
试验过程：将花盆架在平地上站立放稳；
③ ▲
（2）若花盆架左右稳定性不够，为了提高其稳定性，请从以下三个方面各提出一种具体的改进措施：
①改变中心 ②改变支撑面 ③改变结构的形状
27．在汶川大地震中，张明同学因腿部受伤无法进行正常的学习和生活，于刚同学为他设计了一张适合于在床上看书，写作业的小书桌（见附图页）。
（1）请分析该小书桌的设计是如何实现桌面角度可调节的？
（2）请你帮助张明同学重新设计一张小书桌，设计要求：
A．适合于放在长×宽为2000mm×1200mm的床上；
B．桌面角度可调节，角度调节方案不要与本题给定的图例完全相同；
C．桌脚可以调节。
请划出设计草图，标出长、宽、高尺寸，并说明你的设计方案中，是如何解决桌面角度和桌脚可调节问题的？
请说出你的设计方案中除桌面角度和桌脚可调节之外的两个特色。
2008年10月普通高等学校招生浙江省统一考试
通用技术试题答案
一、选择题（本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的）
题号 1 2 3 4 5 6 7 8 9 10
答案 D A D B A C C D C B
题号 11 12 13 14 15 16 17 18 19 20
答案 D C B A D C B D A B
二、非选择题（本大题共7小题，第21——25题每题6分，第26题12分，第27题18分，共60分）
21．
( http: / / www. / uploads / 10 / 1224836286cqYFkDWe.jpg" \o "点击查看原图" \t "_blank )
22．（1）通道两边座椅的扶手可翻转，方便旅客进出，体现了高效目标；
（2）高靠背使人不易疲劳，靠背角度可调，可根据个人的需要进行调节，体现了舒适目标；
（3）座椅上配备了安全带，体现了安全目标。
23．①划线；②锯割搁板和木条（或锯割）；③制作支撑托架（或组装支撑托架）
24．（1）⑧ （2）⑤、⑦ （3）①、③、④
25．（1）①控制器；②舵机；③被控量（或输出量）；④陀螺仪。
（2）反馈。
（3）干扰。
26．（1）①花盆架稳定性的测试。
②测试花盆架的稳定性。
③依次在左侧挂不同重量的花盆，观察并记录花盆架是否会翻倒；依次在右侧挂不同重量的花盆，观察并记录花盆架是否会翻倒。
（2）①降低重心（如增加脚掌的重量、降低花盆架高度、增加花盆吊绳长度）
②增加支撑面积（如增加两条支撑脚的大小、间距、增加支撑）
③改变结构的形状（如增加支撑脚、缩短横梁的长度）
27．（1）采用可调的铁支撑架和书桌横档上的凹槽相配合。
（2）（略）
（3）说出一个合理的特色。
2009年9月普通高等学校招生浙江省统一考试
通用技术试题
一、选择题
1、人类对电的需求量越来越大，从资源利用的可持续性角度来看，应当重点发展( )。
A、太阳能发电、风力发电、核能发电 B、水力发电、燃煤发电、风力发电
C、核能发电、燃煤发电、太阳能发电 D、燃煤发电、水力发电、风力发电
2、知识产权制度体现了在市场经济条件下，人们对知识的尊重和保护，下列对知识产权制度理解正确的是( )。
A、知识产权制度不允许专利所有权人对专利技术的垄断
B、所有技术产品都可以申请到专利权
C、所有技术产品都需要申请专利权
D、知识产权制度能使发明创造获得最大经济效益
3、目前，汽车一般都配备了安全气囊，有的汽车还配备了颈部保护头枕，从人机关系角度分析，这些设计的作用是( )。
A、提高车速，方便操作 B、更符合人体的动态尺寸
C、满足特殊人群的需要 D、碰撞时保护乘驾人员
4、如图所示是一放大电路的线路图，该图中的元器件有
A、电阻、二极管、电池 B、电阻、三极管、电容
C、开关、三极管、电阻 D、电容、电阻、二极管
5、小强设计一个家用垃圾桶，构思了以下的材料选择方案，其中不合理的是( )。
A、塑料外壳、木质内桶 B、木质外壳、塑料内桶
C、塑料外壳、塑料内桶 D、木质外壳、不锈钢内桶
6、李莉设计了一只教室用的拖把，在设计过程中对拖把设计需要考虑的因素进行了分析。以下设计分析中不合理的是( )。
A、拖把布选用吸水性强、耐用的棉布条
B、拖把柄选用质量轻、强度高的木棍
C、拖把布与拖把柄用焊接连接，以防脱落
D、拖把柄上设置挂钩，以便悬挂晒干
7、在钢板上加工螺纹孔，用到的工具是( )。
A、钢锯和丝锥 B、锉刀和丝锥
C、钻头和丝锥 D、板牙和丝锥
8、如图所示为圆柱体被一平面所截后的正面投影（主视图）和立体图，则对应的水平投影（俯视图）为( )。
A B C D
9、如图所示是一款软接线插座，下列对该产品的评价不恰当的是( )。
A、与普通多用插座形状不同，具有一定创新性
B、插座密封在绝缘外套内，安全性好，维护方便
C、可同时连接有一定间距的多种电器，实用性强
D、可以卷起来存放，便于携带
10、下列常用工具中属于刚连接的是( )。
A B C D
11、王钢制作了一个小板凳（如图所示），凳腿之间设置了一根横向衬档，并将凳腿板切去三角形。这主要是考虑( )。
A、减轻重量 B、节省材料
C、简化制作工艺 D、提高稳定性和强度
12、天安门（如图所示）是中国象征性的建筑物，造型威严庄重，气势宏大，雄伟壮丽，是中国古代城门中杰出的代表作，下列叙述中不属于结构评价的是( )。
A、城楼上所挂的毛主席画像和两侧的巨幅标语，给古老的天安门赋予了时代的意义
B、城楼建立在巨型石砌成的须弥座式城台上，造型庄重厚，宏伟典雅
C、城墙黄琉璃瓦顶，天花，斗拱，梁枋等绘满了金龙和玺彩画，金碧辉煌
D、城楼为木结构建筑，60根红漆木柱支撑着重檐歇山式屋顶，雄伟壮观
13、小王在锯割操作中折断了锯条，现在要换新锯条。正确的流程是：( )。
A、旋松螺母→取下断锯条→旋紧螺母→安上新锯条
B、取下断锯条→旋松螺母→安上新锯条→旋紧螺母
C、旋紧螺母→取下断锯条→安上新锯条→旋松螺母
D、旋紧螺母→取下断锯条→旋松螺母→安上新锯条
14、如图所示为某公司招聘员工的工作流程，如果面试结果为暂不录用，最终的环节是( )。
A、人事部初选 B、答复应聘者 C、进入人才库 D、签订劳动合同
15、为了比较两根材质、横截面积、长度相同，但横截面形状不同的木棍强度（如图所示），下列试验过程中不必要的步骤是( )。
A、分别将木棍的两端搁在桌子上
B、分别在木棍的中间挂上钩码
C、观察并记录木棍断裂时所能承受的钩码质量
D、计算两根木棍所能承受的钩码质量平均值
16、如图所示是一款移动黑板，为了增加其稳定性，合理有效的措施是( )。
A、支撑直杆采用折叠结构 B、加大黑板底架的质量
C、增加黑板的厚度 D、减小黑板的长度
17、一种高档轿车的底盘能根据道路的情况自动升降，当行驶在平坦的公路上时，能够降到最低，以降低重心，提高高速行驶时的稳定性，当行驶到路况较差的路面时，底盘能自动升高，以保证汽车底盘不与路面碰撞。这种特性表明该轿车具有良好的( )。
A、整体性 B、相关性 C、环境适应性 D、动态性
18、小强经常看到刚修好的道路又被挖开，埋设各种管道，影响交通，针对上述问题，小强提出了以下措施，其中不合理的是( )。
A、进行地下管道的系统设计 B、组织统一施工
C、设置集中安装各种管道的地下通道 D、把管道埋得浅一点，以方便维修
19、如图所示为高速公路汽车速度监测系统，测速雷达测量车速，经控制器判断后，控制摄像头将超速车辆的图像信息记录下来，作为违章处罚的证据，该速度监测系统中的被控对象是( )。
A、汽车 B、测速雷达 C、摄像头 D、速度显示器
20、如图所示的减速器是常用的机械部件。工程师为了判断其内部故障，通常转动输入轴，根据发出的声音来判断故障。该诊断方法属于( )。
A、黑箱方法 B、功能模拟法
C、干扰法 D、虚拟试验法
二、非选择题
21、根据立体图补全三视图中所缺的图线
22、如图所示的铅质零件，加工半圆通槽时，需要以下环节：①划线②锉削③锯割④钻孔，请分析该半圆通槽的加工工艺，回答以下问题：
（1）合理的加工流程为(在 处填写序号)
（2）需要用到的划线工具是(在 处填写三种工具名称)
23、某城市为了提升其形象，将公交车站牌与其他影音设备结合，组成智能化公交车站信息装置，如图所示，该装置中采取了以下优化措施：配备液晶电视，配备公交车位置和到站时间的动态显示装置，采用36伏安全电压，减小站牌尺寸，站牌上设置相应的肓文，配备语音播报装置，安装太阳能电池，外壳采用弧角设计，请对公交车站信息装置的优化措施进行分析，回答以下问题：
(1)以安全为目标的优化措施是：__________、__________。
(2)以提高信息交互效率为目标的优化措施是：__________、__________、__________、__________。
24、如图所示的无线耳机设计新颖，价格低廉，采用标准通讯频率，可与各种手机配套，该产品采用环保材料，质感柔软，造型与耳朵相适应，不易滑落，使用标准规格的钮扣电池，除耳机功能外，还可以帮助学生矫正坐姿，保护眼睛，当头低下超过标准距离，即发出报警声，在_____处填写相应的内容。
（1）_____体现了人机关系的舒适目标
（2）_____体现了设计的实用原则
（3）_____体现了设计的技术规范原则
25、如图所示为磁悬浮地球仪及控制系统原理图，控制器发出的交流电信号，通过电感线圈产生交变磁场，使地球仪产生感生电流，由于线圈产生的磁场和地球感生电流的磁场是相斥的，从而产生电磁悬浮力，将地球仪悬浮起来。位置传感器检测地球仪位置，并将检测到的信号发送给控制器与设定信号进行比较，控制器根据比较偏差值调整交流电信号。
(1)根据控制系统原理图及其描述，在控制系统方框图中______处填写与磁悬浮地球仪控制系统原理图中相对应的内容。
(2)地面振动、风力等都会引起地球仪位置发生变化，这些因素在控制系统中称为____________。
26.图示为某公司简易不锈钢晒衣架广告，两个人挂在衣架上以示其牢固，若要求晒衣架每面能承重40kg，请你设计一个简易试验方案，检验该晒衣架的强度和稳定性。
（1）分别用示意图表示试验方法，必要时用文字说明。（给定待测晒衣架1个，10kg铁砣若干，坚固绳索若干）
（2）如果该晒衣架强度不够，可能损坏的部位有哪些？
（3）如果该晒衣架稳定性不够，请提出改进措施。
27、小刚发现放在教室地上的排球、篮球、足球会到滚，于是决定设计一个简易托架，他在网上搜集到一款简易餐盘作为参考（如图所示），并提出如下设计要求：
A、至少能存放排球、篮球、足球各2只，其直径分别为：
B、存取方便，球不能滚出来
C、可折叠，占地少
D、有新的创意，不要与参考作品雷同
请你以此简易餐盘架为灵感，根据上述要求完成以下设计任务
（1）画出设计草图，必要时用文字说明
（2）在草图中标注主要尺寸
（3）指出你所采用的材料，并说明折叠结构的连接方式
（4）说明你的设计方案中有创意的两个主要特色
2009年10月浙江省通用技术高考试题答案
1、A 2、D 3、D 4、B 5、A 6、C 7、C 8、A 9、B 10、D
11、D 12、A 13、B 14、B 15、D 16、B 17、C 18、D 19、C 20、A
非选择题答案

2009年3月浙江省通用技术高考试题
一、选择题：
1、我国无线通讯网络由于使用外国的技术，每年要支付巨额的费用。目前新建的3G无线通讯网络，我国拥有了自主知识产权的TD-SCDMA（第三代移动通信）技术，可以节省大量的外汇。这个案例说明技术具有
A、整体性 B、相关性 C、两面性 D、专利性 ( http: / / www. / uploads / 200903 / 1237171045nUXuSMYo.jpg" \o "点击查看原图" \t "_blank )
2、设计如图所示的桌、椅时，从人机关系的角度出发，不需要考虑的是 ( http: / / www. / uploads / 200903 / 1237170877k2bstFBb.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237165555wfHgJygK.jpg" \o "点击查看原图" \t "_blank )
A、桌、椅的高度差 ( http: / / www. / uploads / 200903 / 1237165529LlXmRHuZ.jpg" \o "点击查看原图" \t "_blank )
B、桌、椅的加工工期
C、桌、椅的棱角形状
D、桌、椅的高度
3、在现代机械设计中，一般利用计算机技术对产品的机械性能进行仿真试验，这种技术试验的方法属于
A、实物试验法 B、强化试验法 C、虚拟试验法 D、移植试验法
4、小刚制作了一盏如图所示的家用调光落地灯。在设计过程中，对调光落地灯设计需要考虑的因素进行了分析。 ( http: / / www. / uploads / 200903 / 1237165583yztil3in.jpg" \o "点击查看原图" \t "_blank )以下设计分析中不合理的是 ( http: / / www. / uploads / 200903 / 1237171157SIJroHmC.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237170935BGQlqt1y.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 12371710745ZBEUaMC.jpg" \o "点击查看原图" \t "_blank )
A、灯罩既要考虑美观又要考虑安全性
B、从节约用电考虑，可以采用额定电压为36伏的灯泡 ( http: / / www. / uploads / 200903 / 1237171109c8fP0VhW.jpg" \o "点击查看原图" \t "_blank )
C、调光电路要避免产生灯光的闪烁
D、要考虑底座的尺寸和质量
5、如图所示是某生产线上的焊接机器人，下列关于机器人的使用说法不恰当的是 ( http: / / www. / uploads / 200903 / 12371656065V9RoK5U.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237171194lYDA3ngg.jpg" \o "点击查看原图" \t "_blank )
A、增加了生产成本
B、提高了生产效率
C、提高了产品质量的稳定性
D、降低了工人的劳动强度
6、一些包装袋的侧边设有便于撕开的缺口，这个设计体现了设计的
A、实用原则 B、美观原则 C、可持续发展原则 D、经济原则
7、在手机开发过程中，需要对一些零部件进行性能试验，下列针对手机按键的试验项目不必要的是
A、按键表面的耐麿损试验 B、按键可承爱的按击次数试验
C、按键材料的耐超高温试验 D、按键表面的触感试验
8、技术图样的尺寸标注要求正确、完整、清晰、合理，以下尺寸标注示例中，符合国家标准要求的是
( http: / / www. / uploads / 200903 / 1237171368qIYmPFyO.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237171274HyxzDghm.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237171369vKSxlZvt.jpg" \o "点击查看原图" \t "_blank )




( http: / / www. / uploads / 200903 / 12371656533cRsqybs.jpg" \o "点击查看原图" \t "_blank )9、如图所示是评价某产品的坐标图，以下对坐标图的分析中错误的是 ( http: / / www. / uploads / 200903 / 1237171418iRMdxq5v.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237165678opfefQ4k.jpg" \o "点击查看原图" \t "_blank )
A、该产品是一款有创意的产品
B、该产品既实用又美观
C、该产品的道德问题是技术不够规范造成的
D、该产品的性能价格比好
10、自行车采用了螺栓、螺母等许多标准件，厂家在设计该类产品时，使用标准件的目的是
A、提高产品的美观性 B、实现通用互换，降低生产成本
C、环保和可持续发展 D、减少零件数量
11、下列关于在金属材料上钻孔的操作要求中，说法错误的是
A、操作要集中注意力并带好防护手套 B、操作时要戴防护眼镜
C、要用台虎钳或手钳夹紧工件 D、不用用手直接扶持小工件和薄工件
12、小军打羽毛球挥拍时金属杆受到的力主要是
A、弯曲力（弯矩） B、压力 C、拉力 D、扭转力（扭矩）
13、如图所示，采用六个螺母与螺钉连接两个零件，拧紧这组螺母（螺母的编号分别为a、b、c、d、e、f）的正确流程是
( http: / / www. / uploads / 200903 / 1237171579WqKIAQJ3.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237171742DOSu7BWo.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237171552P9SMrFqg.jpg" \o "点击查看原图" \t "_blank )



14、下列自行车四个部位的连接中属于铰连接的是
( http: / / www. / uploads / 200903 / 1237172654pHMxHttu.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237172626PY10p0cC.jpg" \o "点击查看原图" \t "_blank )




15、声控灯控制系统中，传感器接收声音信号，经控制电路处理后驱动开关接通或关闭灯泡。该系统的控制对象是灯泡，控制量是
A、灯泡的发光 B、声音的大小 C、电源电压的高和低 D、开头的通与断
16、从系统的基本特性看，区别手表和手机的主要标志是
A、系统的整体性 B、系统的目的性 C、系统的相关性 D、系统的环境适应性
17、王林家新买了一辆汽车，为了节省燃油，采取了下列系统优化措施，其中不正确的是
A、合理使用汽车空调 B、保持汽压合适
C、每次加油时将油箱加满 D、减少不必要的负载
18、加工一个如图所示的零件（2孔为螺纹孔），材料为钢材，要求表面耐麿防锈。加工过程需要以下4个环节：①下料和划线，②锯割和锉削，③钻孔和攻丝，④淬火和电镀。正确的加工流程是
A、① ② ③ ④ B、② ① ③ ④ C、② ④ ① ③ D、① ② ④ ③ ( http: / / www. / uploads / 200903 / 123717276084fU6bJB.jpg" \o "点击查看原图" \t "_blank )
19、下列关于干扰因素对控制系统的作用，说法正确的是
A、干扰因素仅作用在被控量上
B、干扰因素不会作用于开环控制系统
C、闭环控制系统中干扰因素的作用都会反映在输出量的变化上
D、干扰因素都是可以利用的
20、小明发现学校路灯有时由于没有及时关闭而浪费用电，为此他设计了一个控制方案，能够在天亮时关闭，天暗后打开。该控制系统应该属于
A、自动控制的闭环控制系统 B、自动控制的开环控制系统
C、手动控制的闭环控制系统 D、手动控制的开环控制系统
二、非选择题
21、根据立体图补全三视图中所缺的图线
( http: / / www. / uploads / 200903 / 1237164608rZWZZEhY.jpg" \o "点击查看原图" \t "_blank )
( http: / / www. / uploads / 200903 / 1237164565aGpTdZZr.jpg" \o "点击查看原图" \t "_blank )




22、普通折叠自行车通常采用车架中部折叠方式，如图所示的折叠电动自行车改为后轮 ( http: / / www. / uploads / 200903 / 1237165183JIIjiqD9.jpg" \o "点击查看原图" \t "_blank )和车座同时反向折叠，使折叠后尺寸更小。采用具有国内发明专利的超小型轮式电机，减小了车的体积与质量。该车具有电动和人力两种驱动方式，可以延长电池的使用寿命，减少废旧电池对环境的污染。车架采用可回收的铝合金材料，座垫、车轮、踏脚等均采用通用件。该车的限速功能符合行业标准。请从设计原则的角度评价： ( http: / / www. / uploads / 200903 / 1237164744rm7Las3R.jpg" \o "点击查看原图" \t "_blank )
（1）该产品在哪些方面体现了设计的创新原则？ ( http: / / www. / uploads / 200903 / 1237164688PUn7dqlO.jpg" \o "点击查看原图" \t "_blank )
（2）该产品在哪些方面体现了设计的技术规范原则？
（3）该产品在哪些方面体现了设计的可持续发展原则？

23．如图(a)~(e)所示为普通台扇待装配的零部件，图(f)~(h)为装配过程的部分示意图，
(1)请根据示意图画出装配(a)~(e)所示零部件的流程方框图。
(2)该装配流程中各步骤之间的时序具有 (填“可”或“不可”)颠倒的特征。
( http: / / www. / uploads / 200903 / 1237172833b9xocCNO.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237165221uP5YBbVM.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237164772o5w7BweS.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 12371647190SUJvulK.jpg" \o "点击查看原图" \t "_blank )



24．如图所示的挖掘机是建筑、采矿等行业常用的机械设备，某挖掘机生产企业为了提高产品的竞争力，对挖掘机的动力系统、行走系统、挖掘系统、控制系统等进行了全面分析，应用计算机技术对关键零部件进行了分析和优化，从产品设计、加工工艺、生产管理等方面提出了以下改进措施； ( http: / / www. / uploads / 200903 / 1237164800Qfk8x3A1.jpg" \o "点击查看原图" \t "_blank )
优化零部件的加工工艺，提高生产效率；
改进行走系统，适应不同的作业环境；
增加锤头、抓斗等配件，拓展使用功能；
加强生产管理，提高零部件结构，节省材料，减轻重量；
驾驶室安装空调，改善操作人员的工作环境。
请对生产厂家关系挖掘机的系统分析以及提出的改进措施进行分析，回答以下问题：
(1) 生产厂家对挖掘机产品的分析体现了系统分析的 原则、 原则、原则；
(2) 以降低生产成本为优化目标的改进措施是(在“”处填写合适措施的编号)

25、传统列车的动力装置集中安装在机车上，在机车后面挂着许多没有动力装置的客车车厢。我国新开发的动车组把动力装置分散安装在客车车厢上，使其既具有牵引动力，又可以载客，提高了列车的运行速度。如图所示为经过简化的动车牵引传动控制系统示意图。驾驶员向自动驾驶装置发出驾驶指令（设定速度），自动驾驶装置发出信号控制牵引传动装置运转，牵引传动装置驱动车轮转动，从而使动车运行，速度传感器检测动车的实际运行速度，并将测得的速度信号发送给自动驾驶装置与设定的速度进行比较，根据比较偏差值调整动车运行速度。
( http: / / www. / uploads / 200903 / 1237172908WFqJ6Iqk.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237164867SlwdfZ2L.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237164839jwjvaZ7L.jpg" \o "点击查看原图" \t "_blank )(1)根据上面的示意图及其描述，在控制系统方框图中“ ▲ ”处填写与动车牵引传动控制系统相对应的内容。
( http: / / www. / uploads / 200903 / 1237172950O8dHNDBg.jpg" \o "点击查看原图" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237165254QiBY2TYI.jpg" \o "点击查看原图" \t "_blank )(2)速度传感器将检测到的动车行驶速度信号传送给自动驾驶装置与驾驶指令进行比较的过程称为 ⑥▲

26如图所示为残障(坐轮椅)人专用卫生间的设计示意图。
( http: / / www. / uploads / 200903 / 1237173042JMp09tau.jpg" \o "点击查看原图" \t "_blank )
请分析设计示意图，回答以下问题：
(1)参考答题示例，在“ ▲ ”处填写图(a)、(c)的主要设计内容；
答题示例：图(b)的主要设计内容是安全设施(拉手和扶手)安装的高度。
①图(a)的主要设计内容是 ▲ ②图(c)的主要设计内容是 ▲
(2)图(b)所示的拉手采用四只膨胀螺钉固定在墙体上，若要求拉手在980N的水平拉力(与墙体垂直)作用下，拉手与墙体的连接不发生松动。请设计一个简易的试验方案，用质量为100Kg的重物(其余辅助材料自定)检验拉手的安装是否合格，只要求用示意图表示试验方法，必要时用文字作简要说明。
(3)若试验后发现拉手与墙体的连接发生松动，请在下列选项中选择能够增强连接强度的措施，并把选项序号填写在“ ”处。
①增加拉手安装板的厚度； ②增加拉手安装板的面积；
③选用更长的膨胀螺钉； ④选用直径更大的膨胀螺钉。
能够增强连接强度的措施是 ▲ 、 ▲ 。

27 某中学科技创新兴趣小组的同学发现畚箕中的垃圾容易被风吹出。为解决这一问题，从网上收集到2个可供参考的产品图片(如图所示)。
(1)请分别指出这2个产品是如何实现防风功能的？
(2)请你为学校重新设计一个具有防风功能的畚箕，设计要求如下： ( http: / / www. / uploads / 200903 / 1237164945MtEDnNuF.jpg" \o "点击查看原图" \t "_blank )
A．尺寸大小适合中学生使用；
B．防风装置具有新的创意；
C．结构合理，使用方便和便于制作；
①画出你的设计草图，必要时用文字说明；
②在草图上瓢畚箕的长、宽、高尺寸，指明各部分所用的材料；
③说明你的设计方案是如何实现防风功能的；
④说明你的设计方案中除防风功能以外的两个特色。
选择题：
1、我国无线通讯网络由于使用外国的技术，每年要支付巨额的费用。目前新建的3G无线通讯网络，我国拥有了自主知识产权的TD-SCDMA（第三代移动通信）技术，可以节省大量的外汇。这个案例说明技术具有 ( D )
A、整体性
B、相关性
C、两面性
D、专利性
2、设计如图所示的桌、椅时，从人机关系的角度出发，不需要考虑的是 ( B )
A、桌、椅的高度差
B、桌、椅的加工工期
C、桌、椅的棱角形状
D、桌、椅的高度
3、在现代机械设计中，一般利用计算机技术对产品的机械性能进行仿真试验，这种技术试验的方法属于 ( C )
A、实物试验法
B、强化试验法
C、虚拟试验法
D、移植试验法
4、小刚制作了一盏如图所示的家用调光落地灯。在设计过程中，对调光落地灯设计需要考虑的因素进行了分析。以下设计分析中不合理的是 ( B )
A、灯罩既要考虑美观又要考虑安全性
B、从节约用电考虑，可以采用额定电压为36伏的灯泡
C、调光电路要避免产生灯光的闪烁
D、要考虑底座的尺寸和质量
5、如图所示是某生产线上的焊接机器人，下列关于机器人的使用说法不恰当的是 ( A )
A、增加了生产成本
B、提高了生产效率
C、提高了产品质量的稳定性
D、降低了工人的劳动强度
6、一些包装袋的侧边设有便于撕开的缺口，这个设计体现了设计的 ( A )
A、实用原则
B、美观原则
C、可持续发展原则
D、经济原则
7、在手机开发过程中，需要对一些零部件进行性能试验，下列针对手机按键的试验项目不必要的是 ( C )
A、按键表面的耐麿损试验
B、按键可承爱的按击次数试验
C、按键材料的耐超高温试验
D、按键表面的触感试验
8、技术图样的尺寸标注要求正确、完整、清晰、合理，以下尺寸标注示例中，符合国家标准要求的是
9、如图所示是评价某产品的坐标图，以下对坐标图的分析中错误的是
A、该产品是一款有创意的产品
B、该产品既实用又美观
C、该产品的道德问题是技术不够规范造成的
D、该产品的性能价格比好
10、自行车采用了螺栓、螺母等许多标准件，厂家在设计该类产品时，使用标准件的目的是 ( B )
A、提高产品的美观性
B、实现通用互换，降低生产成本
C、环保和可持续发展
D、减少零件数量
11、下列关于在金属材料上钻孔的操作要求中，说法错误的是 ( A )
A、操作要集中注意力并带好防护手套
B、操作时要戴防护眼镜
C、要用台虎钳或手钳夹紧工件
D、不用用手直接扶持小工件和薄工件
12、小军打羽毛球挥拍时金属杆受到的力主要是 ( A )
A、弯曲力（弯矩）
B、压力
C、拉力
D、扭转力（扭矩）
13、如图所示，采用六个螺母与螺钉连接两个零件，拧紧这组螺母（螺母的编号分别为a、b、c、d、e、f）的正确流程是
A、
B、
C、
D、
14、下列自行车四个部位的连接中属于铰连接的是
A、
B、
C、
D、
15、声控灯控制系统中，传感器接收声音信号，经控制电路处理后驱动开关接通或关闭灯泡。该系统的控制对象是灯泡，控制量是 ( C )
A、灯泡的发光
B、声音的大小
C、电源电压的高和低
D、开头的通与断
16、从系统的基本特性看，区别手表和手机的主要标志是 ( B )
A、系统的整体性
B、系统的目的性
C、系统的相关性
D、系统的环境适应性
17、王林家新买了一辆汽车，为了节省燃油，采取了下列系统优化措施，其中不正确的是 ( C )
A、合理使用汽车空调
B、保持汽压合适
C、每次加油时将油箱加满
D、减少不必要的负载
18、加工一个如图所示的零件（2孔为螺纹孔），材料为钢材，要求表面耐麿防锈。加工过程需要以下4个环节：①下料和划线，②锯割和锉削，③钻孔和攻丝，④淬火和电镀。正确的加工流程是 ( A )
A、① ② ③ ④
B、② ① ③ ④
C、② ④ ① ③
D、① ② ④ ③
19、下列关于干扰因素对控制系统的作用，说法正确的是 ( C )
A、干扰因素仅作用在被控量上
B、干扰因素不会作用于开环控制系统
C、闭环控制系统中干扰因素的作用都会反映在输出量的变化上
D、干扰因素都是可以利用的
20、小明发现学校路灯有时由于没有及时关闭而浪费用电，为此他设计了一个控制方案，能够在天亮时关闭，天暗后打开。该控制系统应该属于 ( B )
A、自动控制的闭环控制系统
B、自动控制的开环控制系统
C、手动控制的闭环控制系统
D、手动控制的开环控制系统
第21题评分细则：
俯视图：
两条实线+位置正确 得2分
两条虚线+位置正确 得1分
两条实线+位置错误 得1分
两条虚线+位置错误 得0分
1条虚线1条实线+位置正确 得1分（从严考虑）
左视图：
两条虚线+位置正确 得2分
1条虚线+位置正确 得1分
两条虚线+位置错误 得2分
两条虚线+1位置正确1处错误 得1分（从严考虑）
两条实线+位置正确 得1分
两条实线+位置错误 得0分
两条实线+1处位置正确1处错误 得0分
左视图：
中心线+两虚线+位置正确 得2分
无中收线+两虚线+位置正确 得1分
有中心线+两实线 得1分
有中心线+两虚线+位置明显错误 得1分
总体：
多画一条线（无效线） 扣1分
画多条线（无效线） 最高扣2分
------------------------------------------------------------------------------------------------
第22题评分细则：
后轮和车座，反向折叠 （1分）
超小型轮式电机 （1分）
座垫、车轮、踏脚等通用件 （1分）
限速标准符合行业标准 （1分）
电力和人力两种驱动方式或延长电池的使用寿命（1分）
采用可回收的（铝合金）材料 （1分）
根据关键词给分。
若知识点答错位置则不给分
若每个空格填上了正确答案但又出现了其他表述则不扣分。
------------------------------------------------------------------------------------------------
第23题评分细则：
1）
流程图没画方框或没画箭头没画（扣1分）
流程图没画框和箭头没画（扣1分）
个别没画箭头 （不扣分）
流程图第一步错 （扣5分）
流程图第二步错 （扣4分）
流程图第三步错 （扣3分）
流程图第四步错 （扣2分）
流程图第五步错 （扣1分）
流程图最前面加“f”或“固定底座”等 （不扣分）
f→a→d→g→c→e→h→b （不扣分）
装后网罩→装后网罩固定螺母→装风叶→装风时固定螺母→装前网罩
以实物顺序代替流程顺序 （不扣分）
没加框 （不扣分）
前两步组合成一个框，中间两步组合成一个框，最后一个框（不扣分）
同时出现汉字或字母标识时，以汉字为准。
错别字不扣分
2）不可
------------------------------------------------------------------------------------------------
第24题评分细则：
（1）整体性 科学性 综合性
（2）①④⑤
------------------------------------------------------------------------------------------------
第25题评分细则：
1、（1）设定速度
设定的速度
输入量
给定速度
驾驶指令
（或以上有两词同时出现）
（2）自动驾驶装置
控制器
（或以上有两词同时出现）
（3）动车、车厢、列车等（除车轮）
（4）动车实际速度
实际运行速度
输出量
速度
关键词：速度
除（1）中出现的各词
（5）速度传感器
检测装置
（或以上有两词同时出现）
2、（6）只要有“反馈”关键词出现都算对
------------------------------------------------------------------------------------------------
第26题评分细则：
①安装高度（或位置、距离） 2分
方便使用、舒适度 1分
拉手高度 0分
②卫生间、大小（尺寸、空间） 2分
差距、门宽 1分
舒适、适用 1分
高度 0分
（2）
（3）③④
------------------------------------------------------------------------------------------------
第27题评分细则：
（4分）
图A中说明有盖或封闭或加档板（均给2分）
图B中说明有盖或封闭或加档板（均给2分）
2（1）（4分）
只要画出图形的至少给2分；
若画成其他图形的，不论有否立体感，都给2分；
若画成畚箕的，比较详细但无立体感（给3分）；
画出像畚箕的，比较详细且有立体感的（给4分）；
（2）（4分）
标注出长、宽、高且有数据各给1分，若标注长宽高不在5厘米到1米范围内或没标注单位的，在上述得分基础上总共只1分；
不管什么部分，只要注明材料的（就给1分）
（3）（2分）
能清楚表述畚箕如何防风的（给2分）；
若画成其他的，若能合理清楚表述防风的（给2分）；
若表述不够清楚的或只写加盖的（给1分）；
（4）（4分）
具体写出防风功能以外的两个特色，以体现功能性为主（写出一个给2分），若只写抽象（例如：美观，实用，便于携带，成本低，稳定性好）（给2分）；若既写对了一个具体的，又写出了抽象的也只得2分。
安徽省2008高中学生学业水平测试通用技术模拟试题

（考试时间为 30 分钟．试卷满分为 20 分）

一、选择题（单选题，每小题1.5 分．共12分）
1、建造一座桥梁要涉及力学、地质学、气象学、美学等学科知识．这说明技术具有什么性质？( ）
A ．两面性 B ．目的性 C ．综合性 D ．创新性
2、“嫦峨奔月”是中华民族早期的伟大飞天设想，为什么这一设想当时不能实现．这说明了技术与设计的什么关系？( ）
A．技术的发展离不开设计
B．技术更新对设计产生重要影响
C．设计共有丰富的内涵
D．技术进步制约设计的发展
3、18岁的高三学生周浩发现市场上存在“注水肉”砚象．经过一年多的努力，设计发明了一种测定仪器，只要往肉里一插，马上就让“注水肉”现形．他的根据是肉和水都是导电体，但导电率不同．他边试验边改进，最终制作出了这台测试仪。试分析他主要经历了哪些设计环节？( ）
A．发现与明确问题．制定设计方案
B. 制作模型或原型
C．测试、评估和优化．产品的使用、说明
D．经历了以上全部环节
4、某公司设计了一欲新型手机。这款手机的机身百分之七十五都由植物性材质组成，所以即使被弃置，它也能和大地触为一体，最终被分解成为水和二氧化碳。该技术设计主要体现了什么设计原则？( ）
A．道德原则 B．经济原则 C．可靠安全原则 D．可持续发展原则
5、以下问题中．可以用受力结构的稳定性来解释的是( ）
A．拔河的绳子断裂
B．广告牌被台风吹倒
C. 鸡蛋在某种情况下可以承受很大的外力
D．耳机与电脑主机的插口接触不良，听不到音乐
6、某通用技术小组制作台灯的工序和时间为：买电器元件（2小时）、焊底座（2小时）、做灯罩(4小时）、组装（2小时）、调试（1小时）。如果按串行工序需要11小时，对该流程进行优化可以减少工作时间。试分析该流程经过优化．多可以节约多少时间？( ）
A. 2小时 B. 3小时 C. 4小时 D. 5 小时
7、“三个臭皮匠顶个诸葛亮”的现象说明了系统的 ( ）特性
A．整体性 B．相关性 C．目的性 D．环境适应性
8、在空调、自动升降国旗、光控路灯、音乐喷泉，这四个控制系统中．哪个一定是闭环控制系统？( ）
A．空调 B．自动升降国旗 C．光控路灯 D．音乐喷泉
二、应用题（每题4分，共8分）
1、分析题
陈展在体育课上练习立定投蓝．投了若干次才投中。投篮过程是一个控制过程．试分析该控制过程是开环控制系统还是单闭环控制系统？画出该控制系统的方枢图《 将各环节名称及对应的实际名称在相应位置标注清楚 》。
2、设计题
设计任务：设计台灯灯罩（不考虑罩内支架）。
设计材料：再生纸（如下图所示）
答题要求：（1）在长方形再生纸上用虚线画出下料线路（画出两个线路方案，在不影晌方案的前提下，材料利用率要尽可能高．可忽略连接部分尺寸）。
（2）画出灯罩三维效果草图（画出于上题对应的两个草图方案）。
（3）写出主要加工工艺。
方案一：
方案二：


参考答案及评分标准

一、 选择题：
1、C 2、B 3、D 4、D 5、B 6、C 7、A 8、A
二、 应用题
1、 分析题
评分标准：
（1） 闭环控制系统，本问 l 分。
（2） 控制系统方框图， 2 分。
（3） 系统中的相关符号，各环节名称及对应的实际名称、位里标注正确完整的得 1 分。给定量、“被控量”也可以分别写成“输入（量）、输出（量)”, “控制量”对应的实际量也可以写成“力、力度、动作、幅度”等能表达控球状态的词．“反馈环节”也可以写成“检测环节’、
2、 设计题
答案提示：
（1） 可按扇形、梯形等形状下料（图略）.
（2） 灯罩可设计成圆台形、正棱台形等形状（图略）。
（3） 划线、剪切、连接。
评分标准：
（1） 画线路图每个方案0.5分，共 l 分。没有最大限度利用现有材料不得分。
（2） 每个三维效果草图 1 分，共 2 分。要把主要造型特点表达出来，明显不规范的不得分。
（3） 该小问 l 分。 3 种工艺名称只要用词意思正确均可得分，多回答不扣分．回答不全不得分．
泉州市2010年普通高中《通用技术》课程学业水平测试试卷
（试卷总分 100 分，考试时间90分钟）
学校：______　　 ____姓名：___ _____会考号：____ _ __得分：___ ____
考生须知：
1、本试卷共100分。考试时间90分钟。
2、试卷答案须答在答题卷上，答在试卷上无效。
3、考试结束后，请考生将答题卷交回。
4、学生设计制作的作品于5月16日至23日由泉州市会考办组织检查。
5、学生设计制作的作品应附上《通用技术实践操作方案构思》和《通用技术创新设计试验报告》表。
一、单选题 （每小题2分共50分）
1．下列事例不能体现人类依靠技术利用和改造自然并与自然和谐相处的是（ D ）
A.在科研人员的努力下，北京8月开放的花卉品种由过去的8种提高到了1000种以上
B.风车成为荷兰人向大海夺取土地的强有力的武器
C.用地热能进行发电
D.塑料袋的发明和使用方便了人们的生活
伟大的发明家爱迪生从小就是个求知欲特别强的孩子。为了弄懂船为什么能浮在水面上，他纵身跳进水中，险些淹死；看到母鸡孵出小鸡，他也学着母鸡的样子趴在鸡蛋上……对技术的浓厚兴趣和热情推动着爱迪生不断地进行创造和发明。爱迪生在技术上的创造和发明使他得到了终身的发展和自我价值的实现。这个案例说明了技术的价值体现在以下的什么关系中（ A）
　　A、技术与人 B、技术与社会 C、技术与自然 D、技术与科学
．如今有不法分子设计的能窃取银行卡信息的密码器，利用他们设计的产品套在刷卡器上从而窃取客户信息，盗窃他人存款。这一技术违反了什么原则 ( D )
A．经济原则 B．实用原则
C．可持续原则 D．道德原则
目前流行的LED发光的“免电灯”如下图，。用的是电话线的电，电费由邮局负担，使用人甚至会因为不付电费而开长明灯，造成电力浪费。厂家这一技术创新违反了什么原则 ( C )
A．经济原则 B．实用原则 C．道德原则 D．可持续原则






2、都江堰水利工程建于公元前256年，是全世界迄今为止，年代最久、唯一留存、以无坝引水为特征的宏大水利工程。成都平原能够如此富饶，被人们称为“天府”乐土，从根本上说，是李冰创建都江堰的结果。所以《史记》说：“都江堰建成，使成都平原“水旱从人，不知饥懂，时无荒年，天下谓之‘天府’也”。此案例说明了以下那种关系：（ B ）
A、技术与人 B、技术与自然 C、技术与社会 D、技术与水利
3、如今有不法分子设计的能窃取银行卡信息的密码器，利用他们设计的产品套在刷卡器上从而窃取客户信息，盗窃他人存款。这一技术违反了什么原则 ( D )
A．经济原则 B．实用原则
C．可持续原则 D．道德原则
3、显示器是电视机的核心部件，普通电视机常用的是阴极射线管。它经历了从球面显像管，柱面显像管，平面直角显像管到纯平显像管等革新过程。说明了技术的（ B）
3、内蒙古自治区包头市的贺沁铭从不倒翁得到启发发明了椭圆形保温瓶，这种椭圆形外壳的保温瓶被碰倒的时候，类似蛋壳的椭圆外壳就像不倒翁一样缓冲了瓶壳与地面的冲击力，从而保护了瓶胆。他的这项发明获得了全国青少年发明比赛一等奖。这项发明说明技术具有（ B）
人们越来越注重或追求生活质量的提高，需要家用电器成为改善人们生活质量的帮手。室内生活是人们活动最多的场所，但燃气热水器一般都是在室内使用，在使用过程中，燃气热水器耗用氧气量大，与室内人员“争抢”氧气，同时，还排放有害气体，对室内人们的健康有着不利因素。人们对电热水器的态度是有爱又怕，爱的是占用空间小、使用的能源干净，不对室内空气带来有害气体，不会对室内人员造成争抢环境中氧气的现象，但怕的是漏电，怕的是一旦水带电，就会直接伤害到沐浴人员，同时，沐浴的人也不免总是提心吊胆的使用电热水器，家人也时常担心受怕，在使用电热水器时不免要小心翼翼的关注插头等部位是否会沾到水或其他漏电现象，洗澡的人担心，心提到心口上，一件身心舒适的沐浴行为，因为漏电的可能伤害而被冲跑的无影无终，每次一直到洗完澡，才能舒一口气，身上的皮肤洗净了，却把心洗累了，心脏承受了较大的压力，心脏受到了无形的伤害。这说明技术具有 （ D）
网络尽管是一个虚拟的空间，但它的方便、快捷、灵活等多种优点，拓展了我们的知识面，给予了我们敖游的空间。它的出现改变了人们传统的思想方法，在我们的生活中给予了我们极大的帮助；一项针对各个年龄段的调查问卷所获得的回答，77.5%的网民认为生活离不开网络，对网络形成高度依赖；34.4%的网民认为因为上网减少了和家人相处的时间，个人的生活空间更加封闭；还有16.4%的网民认为一天不上网就感觉难受，这意味着平均每六个网民中就有一个有上网成瘾倾向。其中有相当一部分青少年网络成瘾处于十分危难的境地。这说明技术具有 （ D）
A、目的性 B、创新性 C、综合性 D、两面性
4、过去，美国桥梁设计界一直采用可靠的豪威木制桁架结构。1863年，他们在桥梁设计技术上取得了一项重大进步，即桥梁的建筑材料全部采用铁制材料。然而工程人员对这种较新的材料过于信任，未经技术试验就投入了使用。1876年当一列旅客列车经过全部用铁制材料建成的阿什比拉河桥时，一个内部隐藏着气泡的铁架发生断裂，整个桥梁随之倒塌。阿什塔比拉河桥的跨塌，说明了（ C）
A、技术的发展离不开设计 B、设计是技术活动的核心
C、技术试验是技术研究不可缺少的基本方法和手段
D、人机关系是在技术设计中必须考虑的因素之一
国家体育场 ( http: / / baike. / view / 71694.htm" \t "_blank )(鸟巢)的观众席里，为残障人士设置了200多个轮椅座席。这些轮椅座席比普通座席稍高，保证残障人士和普通观众有一样的视野。赛时，场内还将提供供助听器并设置无线广播系统，为有听力和视力障碍的人提供个性化的服务。这是为了（ A）
A、满足不同人群的需要 B、满足不同人群舒适要求
C、满足不同人群心理需求 D满足不同人群健康需求、
5、下面关于系统的叙述，错误的是（ D ）
A．系统是一个整体，即具有整体的特性功能、目标和作用的有机整体
B．系统的目的性是指每个系统都具有特殊的功能
C．系统必须适应外部环境的变化
D．在一个系统中，有时各子系统之间往往是互不相干的，甚至是相互对立的。
6．我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：望诊－>闻诊－>问诊－>切诊－>处方；但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于：（ B ）
A．工期优化 B．技术优化 C．成本优化 D．质量优化
6．林小明计划开发一款针对小学一、二年级学生使用的玩具，以下选取了林小明在设计中的一部分工作步骤，请你按设计的一般过程进行排序，其中排序正确的是（Ｂ）
①收集与研发玩具相关的专利、标准等资料
②通过问卷调查对目标用户进行需求调查，确定研发方向
③制作玩具模型并进行相关测试
④进行设计分析，画出草图，在多种方案中选定几种方案，画出玩具技术加工图
Ａ．①②③④　　　　　　　　　　　　　Ｂ．②①④③
Ｃ．①②④③　　　　　　　　　　　　　Ｄ．②①③④

7、合金钢材料中，碳含量的高低影响着钢的强度、硬度和韧性，从而影响钢的耐磨性。碳含量高，则硬度高、韧性差；碳的含量低、则硬度低、耐磨性差。这反应了系统的什么基本特性（ A ）
A、相关性 B、环境适应性 C、动态性 D、整体性
5．材质相同，截面粗细不同的两个杆件，在相同的拉力作用下，遭受破坏的程度不一样，细截面的杆件先被破坏，原因是（ D ）。　　
A、 截面越大，杆件的内力越　　
B、 截面越小，杆件的内力越小　　
C、 截面越大，杆件单位面积承受的应力越大 　　
D、 截面越小，杆件单位面积承受的应力越大　　
6、我国的知识产权保护制度保护了发明者的创造并赋予发明人一定的权益，使发明者能设计创造出更多更好的新产品。下列不属于知识产权保护范围的是（ A ）。
A.经营权 B.著作权 C.专利权 D.商标权
7.具有MP4功能的手机要求能够长时间播放视频节目，这种设计要求电池的容量要大、体积要小，这促使电池生产厂家加快研发高能微型电池。这个案例说明（ A ）。
A．设计创新促进了技术的发展 B．设计与技术的发展无关
C．技术总是无法满足设计的要求 D．技术的发展不需要设计
8．泉州市灵山圣墓风景区中有一块历史久远的“风动石”，单人可以晃动的巨石却长久原地岿然不动，人称“风动石”。” 根据统计，从1884年至2005年的121年里（1943年资料缺），共有40个热带气旋登陆泉州，即每3年有一个登陆泉州的热带气旋；从1884年至2005年的121年里，共有596个热带气旋影响泉州，即每年有5个热带气旋影响泉州。但是，千百年来，任凭风吹雨打和人推，巨石始终稳踞在灵山上。这个现象说明（ A ）
A、巨石是稳定的 B、巨石是不稳定的
C、巨石处于临界稳定 D、巨石是否稳定不能判定
3、通过改用纸盒、简化包装，今年中秋泉州月饼包装成本明显下降，月饼包装盒比去年平均“瘦身”一成左右，搭售洋酒、名茶的豪华月饼难觅踪影。这种“瘦身”月饼的设计主要体现了设计的（ B ）
①美观原则 ②经济原则 ③创新原则 ④实用原则 ⑤道德原则⑥可持续发展原则
A．①② B. ②④⑥ C. ③⑤ D. ①⑥
9、电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩的启动，实现电冰箱的温度控制。温度的变化量是：（ C ）
A.输入量 B.输出量 C.控制量 D. 被控量
10．为使金属工件符合设计所要求的形状和粗糙度，往往需要进行挫削和检查工作面的垂直度。下列是有关挫削和用90°角尺检查工作面垂直度的图示，其中操作正确的是（ C ）。
A．①③ B．②③ C．①④ D．②④

12．右图所示为简易混凝土桥梁，为提高承载力，设计时计划在水泥混凝土桥梁中加入钢筋。你认为钢筋应加在支承梁的


A．近上端 B．中间
C．近下端 D．各处，分布均匀


（6分）早在3000多年前，我们的祖先就设计了汲水工具——辘轳（如图12所示），辘轳是一种省力的机械。小军用辘轳从井中匀速提上来一桶水，水重100N，桶重20N，用时20s，提升的高度8m，做的总功为1000J，求：
（1）小军所做的有用功
（2）辘轳的机械效率
（3）小军提水的总功率
20、如图所示是加热炉的温度自动控制系统示意图，下列分析不正确的是 （　Ｂ　）
A．给定量是设定的温度
B．执行器是热电偶
C．被控制对象是加热炉
D．被控量是加热炉内的实际温度

第20题图



21、制作模型的一般步骤为：选择合适的材料，根据条件准备适当的工具和加工设备( C )
①按设计图样划线 ②对材料进行锯割等加工 ③装配 ④对模型进行表面处理 ⑤对方案进行修改，制作展示模型 ⑥对产品的外观造型和色彩进行评价及结构功能进行检测和试验
A．①②③④⑤⑥ B．②①③④⑤⑥
C．①②③④⑥⑤ D．④③②①⑤⑥

22、水（H2O）是由氢和氧两种元素构成，但当你口渴需要喝水时，分别吸入氢气和氧气并不能为你解渴，这说明（　D ）。
A. 至少要有两个或两个以上的要素才能构成系统
B. 各要素（部分）之间相互联系、相互作用，按照一定的方式形成整体
C. 系统包含子系统，它又是更大系统的子系统
D. 系统整体所具有的功能是各个要素（部分）的功能中没有的
、用者虽然不一定懂得电视机内部的构造和机理，却知道按哪个开关打开它，调整哪些开关可以得到清晰稳定的画面效果，判断什么情况下大概出了什么故障等等。这是（ B ）方法的一种具体应用。
　 A.功能模拟法 B.黑箱方法　　　C.反馈方法 D.控制方法
23．“绿色奥运”理念是北京奥运场馆的共同追求。国家体育场“鸟巢”在设计中充分考虑了雨水利用，收集、处理后的雨水用于比赛的场馆灌溉、空调水冷却、冲厕、绿化、消毒等九类用途，每年节水近六万吨。国家游泳中心“水立方”3万平方米的屋顶可以把雨水100％的收集，雨水收集系统一年收集的雨水量相当于100户居民一年的用水量。膜结构等相关技术使自然光能得到充分利用，现在平均每天9.9小时使用自然光，省电效果显著。这样的设计主要体现了 （ D ）
A．科学性原则 B．实用性原则 C．创新性原则 D．可持续发展原则
24、你认为对产品进行设计分析主要应考虑的因素是 ( C )
A．美观、实用、经济 B．结构、功能、安全性
C．人、物、环境 D．高效、健康、舒适
25、随着激光技术的发展，激光唱片被设计出来。它采用激光束照射唱片上的音槽，不会发出摩擦声，播放的乐曲优美纯净、自然动听。并且采用激光技术后，唱片的信息量也大大增加。这说明：（ B ）
A. 技术的发展离不开设计 B. 技术更新对设计产生主要影响
C. 设计具有丰富的内涵 D. 技术进步制约设计的发展
26、我们要理解一个控制现象，就必须弄清楚三个问题，这其中不包括：（ C ）
A、控制的对象是什么； B、控制要达到什么目的；
C、控制的过程中受到那些干扰； D、采取什么控制手段。

二、判断题（共10分）
1、从反馈来讲，闭环控制系统的核心是通过反馈来减少被控量的偏差。 (√ )
2、即使产品说明书说明不准确，也不会影响到产品的正常使用。（x）
21、系统的整体功能等于组成系统的各个部分的功能之和。（ ×）
22、“长对正”反映了主视图与左视图的关系。（×）
23、正投影能如实地反映物体的形状和大小，是机械制图中被采用的基本方法。（√）
24、三视图是用斜投影法作出来的。（×）
25、常用的正投影法就是物体从前往后投影的方法。（×）
26、系统是一个整体，它是各个要素（部分）的简单相加。（×）
27、系统设计要从整体出发，以系统整体功能的最优为目的。（√）　
28、系统可大可小，因此,子系统和元素的概念是相对的。（√）
29、系统设计有自己特有的两条设计原则，但仍须遵守设计的一般过程、方法和原则。（√）
30、系统分析的显著特点是完整地而不是零星地处理问题，考虑各种主要变化因素及其相互的影响，全面地思考和解决问题。（√）
31、能将控制的结构反馈回来与希望值进行比较，并根据它们的误差及时调整控制作用的系统，称为闭环控制系统。（√）
32、手动控制系统与自动控制系统最大的区别在于控制的过程中需不需要人的直接干预。（√）
33、干扰是指对控制系统的行为造成影响的有害的信号及扰动。也就是说，在控制过程中，所有能引起被控量量值变化的各种因素都可以称为干扰。（×）
34、综合考虑各种因素，闭环控制系统一定比开环控制系统好。（×）
35、制定的优化目标是否适度，是影响系统优化的一个重要因素（√）
26 流程的优化设计到工期优化、工艺优化、成本优化、技术优化、质量优化等优化指标。（ √ ）　　
27人机关系是指人和生产机器的相互关系。（ x ）　　
28 结构对自然界、技术领域和社会领域具有普遍意义。（ √ ）　　
29时序是指时间上的先后顺序，工作流程中的时序是不可以颠倒的。（ x ）　　
30 结构的稳定性和强度是结构设计必须考虑的重要内容，二者相互联系，相互影响。（ √ ）
31、任何结构都是利用它的稳定性。（ x ）
32、 物体的结构强度越大它的稳定性越大。 （ x ）
三、连线题（共10分）
优选实验法 橘子从长江以南移植到长江以北的种植实验
模拟实验法 汽车的碰撞实验
虚拟实验法 检测产品的抗压性能
强化实验法 计算机模拟“勇气”号火星探测器登陆火星表面的场景效果
移植实验法 水稻的对比实验
(1)、技术的目的性 _(4)__技术有时候也会给人们带来危害。
(2)、技术的创新性 _(5)_既要肯定技术的价值，又要保持创造发明的积极性。
(3)、技术的综合性 _(1)_技术可以满足人们的需求。
(4)、技术的两面性 (2) 在原来的基础上对技术进行改进，或重新产生一种新的技术。
(5)、技术的专利性 _(3)_每一种技术都是在多种科学知识的共同作用下产生的。
2、将下面受力形式与其相对应的含义用线条连接起来（本题 5 分）


活动与对应的活动类型用线连起来（非一对一连线）。（本题 6 分）

6.





四、读图作图题
1、

如图所示，是某一机件的形体立体图和相应的三视图，请补全三视图中所缺的线条，并在三视图中标注出相应的已知尺寸。（8分）
三视图


五、 简答题（每小题5分，共10分，选做两题）
1、请结合实例谈谈你对“技术与自然的关系”的认识。（6分）
．答：技术与自然之间有着密切的关系：（1）人类依靠技术得以利用自然和改造自然：如人们利用现代的技术开荒造田；（2）人类在利用技术开发、改造自然时，应把握合理的尺度。如开荒造田，如果过分发展到毁林造田，就可能对自然环境造成一定的破坏；
（3）不能忽视技术对自然可能造成的负面影响。如过度的毁林造田对自然环境造成了负面影响后，我们就要进行适当的退耕还林。


2、如果你是台灯设计制作小组成员，请你对所要设计的台灯进行制作前的分析。（5分）

3、泉州市闽台缘博物馆广场安装了随着音乐起伏而变化的音乐喷泉，它是控制技术的一种具体应用。其工作过程是由“声———电转换装置”将起伏的音乐强度转换为随之而变化的电信号，这种电信号驱动电动机带动水泵转动。音乐信号强，水泵转速快，喷头压力就大，喷出的水柱就高；反之，喷出的水柱就低。音乐信号的强弱与喷泉的水柱一一对应。请回答下列问题：（8分）
（1）音乐喷泉控制系统是开环还是闭环控制系统？（1）
（1）开环控制系统
（2）该控制系统的输入量和输出量分别是什么？控制器、执行器分别是什么？（4分）
（2）输入量：音乐信号 输出量：喷泉水珠高度
控制器：声-电转换装置 执行器：电动机 （每项1分）
（3）从控制系统角度，分析“声—电转换装置”在此控制系统中作用是什么？（3分）
（3）答题要点：控制器、控制装置，处理输入的音乐信号

4、2008年北京奥运会火炬在燃烧稳定性与外界环境适应性方面达到了新的技术高度，能在每小时65公里的强风和每小时50毫米的大雨情况下保持燃烧。在工艺上采用轻薄高品质铝合金和中空塑件设计，十分轻盈。下半部喷涂高触感塑胶漆，手感舒适不易滑落。北京奥运会火炬是我国自主设计研发的产物，拥有完全的知识产权。北京奥运会火炬使用燃料为丙烷，这是一种价格低廉的常用燃料。其主要成分是碳和氢，燃烧后只有二氧化碳和水，没有其他物质，不会对环境造成污染。火炬内部燃烧系统包括三个部分，即燃烧器、稳压装置和用于储存燃气的燃气罐。燃料采用丙烷，丙烷可以适应比较宽的温度范围，在零下40摄氏度时仍能产生１个以上饱和蒸气压，高于外界大气压，形成燃烧；而且，丙烷产生的火焰呈亮黄色，火炬手跑动时，动态飘动的火焰在不同背景下都比较醒目。火炬内部燃烧系统采用“双火焰”设计方案。燃气流出后，一部分进入燃烧器的主燃室，在火炬外形成扩散的比较饱满的火焰；另一部分进入预燃室，在火炬内保持一个比较小的但十分稳定的火焰，如果出现极端情况，主燃室火焰熄灭，预燃室仍能保持燃烧，保证火炬不熄灭。请你说说奥运火炬燃烧系统的环境适应性。
答:①火炬不但能在一般的环境下燃烧而且,还能适应寒冷的地区.这得益于用丙烷作为火炬的燃料.
②火炬的火焰在不同的背景下都比较醒,这也得益于丙烷燃烧时产生的亮黄色火焰.
③火炬甚至在极端的条件下都不会熄灭,这是由于火炬燃烧系统采用了"双火焰"的设计方案.

六、分析设计题（选做一题，共12分）
⒈分析供水水箱的水位自动控制系统，请说出：


⑴该系统是开环控制还是闭环控制？水箱水位的控制过程是什么？（3分）
⑵该系统的被控对象和输出量是什么？被控量是什么？控制量是什么？（3分）
⑶该系统主要干扰因素是什么？其反馈装置是什么？（2分）
⑷画出控制系统框图。如果要节约用水，减少水箱每次冲水的量，你能设计哪几种方案？请详细说出两种方案。
⒈⑴闭环控制 ⑵被控对象是水箱、输出量是水箱中的水位⑶干扰因素主要是水箱的出水量、反馈装置是浮球或液位传感器




1、（12分）设计题(共24分)
26．为了保护环境减少白色污染，建议禁止或减少一次性塑料袋的使用；因此请你设计一种菜篮子，代替目前使用的一次性塑料袋。
（1）你是怎样设计菜篮子的功能和结构的？（5分）
（2）请你对菜篮子的筐底、筐架、提手进行设计分析。（5分）
（3）用草图展示你的设计。（4分）
（4）针对你的设计方案，列出加工所需要的工具和材料（5分）
（5）用方框流程图画出具体的加工流程图（5分）
答案提示：
（1）菜篮子的功能：代替一次性塑料袋，装盛物品（2分）
菜篮子的结构：以框架结构为主，比较柔性，最好能折叠。（3分）
（2）菜篮子的筐底：（如可折、四方、圆形等2分）
菜篮子的筐架：（如可拆、刚性、柔性等2分）
菜篮子的提手：（单提手、双提手、叉提手等2分）
（3）草图4分，略
（4）结合设计的菜篮子的具体实际进行说明。（5分）
（5）串行工序和并行工序都可（5分）


2、空调能够以人工方法制造出室内适宜的微小气候，夏季为人们降温除湿，冬季可以加热保暖。可以说，空调是人类生活现代化中不可缺少的一项设施。但据研究，长时间处于空调环境的人，往往会感到头痛、头晕、眼干、疲倦，经常发生呼吸道感染和咳嗽，严重的还会感染致人于死命的“空调病”。“空调病”的起因，就在于空调环境的密封化和通风不良。在密封的空调环境中，像氡和甲醛等有害化学气体的浓度高，各种致病细菌也多。另外，在空调器的冷凝器上，由于温度湿度适宜，且有各种污尘，往往有大量霉菌繁殖，这些霉菌的孢子又随风从空调器中吹出来，与各种有害气体、细菌和尘埃等一同侵害人体，从而使人患病。
（1）请从技术的性质的角度来分析空调器。
（2）你能想到那些解决办法（至少说出2个办法）

利：
1，当酷热难耐和寒冷异常的时候，可以降温避署和制热。
2，可用于工业，需降温的仪器及设备用空调可以延长使用寿命。
。空调系统对于室内空气品质来说是一把双刃剑，一方面具有积极意义，它可以排除或稀释各种空气污染物；另一方面，它也可以产生、诱导和加重空气污染物的形成和发展，造成不良的室内空气品质。有的空调系统带有空气净化装置，用过滤网、分子筛、静电集尘等方法过滤污垢及吸附尘埃，然后经活性炭或光催化过滤器去除挥发性有机物和室内的各种异味，但这种方法对二氧化碳那样的废气却无能为力。净化装置能将室内空气中某些污染物去除，使室内空气得到部分净化，但并没有引入室外新鲜空气。因此“空气净化”不能代替“空气新鲜”。况且净化装置使用一段时间后，效率会降低，需经常维护、更换部件。。
弊：
1，用于做冷媒的氟里昂对大气层破坏严重，不利于环保
2，人在空调房里呆久了容易得空调病，抵抗能力下降。
3，空调吹多了不利于皮肤保养，容易使皮肤干燥
4，空调耗费能源比较多，消费成本高。
。。。
综上所述，还是少用空调的比较好
（1）可从技术的目的性、创新性、综合性、两面性出发进行一些必要的阐述。
（2）解决的办法除了建议人们注意多开窗换气外，从技术角度考虑可开发室内换气机、室内空气清新器以及“绿色”空调器等。
1.是使用空调必须注意通风，每天应定时打开窗户，关闭空调，增气换气，使室内保持一定的新鲜空气，且最好每两周清扫空调机一次。


◆2.是从空调环境中外出，应当先在有阴凉的地方活动片刻，在身体适应后再到太阳光下活动；若长期在空调室内者，应该到户外活动，多喝开水，加速体内新陈代谢。

◆3.是空调室温和室外自然温度不宜过大，以不超过5度为宜，夜间睡眠最好不要

展开更多......

收起↑
