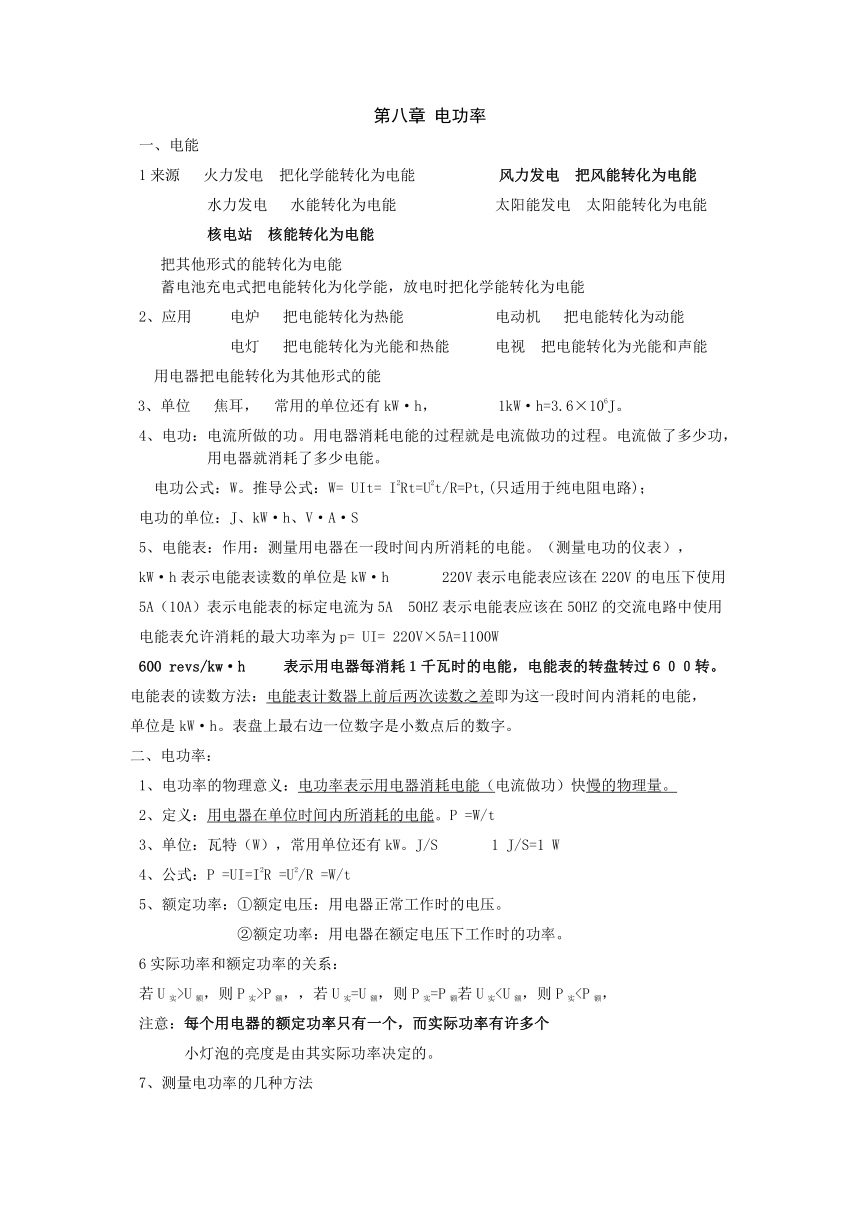

第八章 电功率
一、电能
1来源 火力发电 把化学能转化为电能 风力发电 把风能转化为电能
水力发电 水能转化为电能 太阳能发电 太阳能转化为电能
核电站 核能转化为电能
把其他形式的能转化为电能
蓄电池充电式把电能转化为化学能，放电时把化学能转化为电能
2、应用 电炉 把电能转化为热能 电动机 把电能转化为动能
电灯 把电能转化为光能和热能 电视 把电能转化为光能和声能
用电器把电能转化为其他形式的能
3、单位 焦耳， 常用的单位还有kW·h， 1kW·h=3.6×106J。
4、电功：电流所做的功。用电器消耗电能的过程就是电流做功的过程。电流做了多少功，用电器就消耗了多少电能。
电功公式：W。推导公式：W= UIt= I2Rt=U2t/R=Pt,(只适用于纯电阻电路)；
电功的单位：J、kW·h、V·A·S
5、电能表：作用：测量用电器在一段时间内所消耗的电能。（测量电功的仪表），
kW·h表示电能表读数的单位是kW·h 220V表示电能表应该在220V的电压下使用
5A（10A）表示电能表的标定电流为5A 50HZ表示电能表应该在50HZ的交流电路中使用
电能表允许消耗的最大功率为p= UI= 220V×5A=1100W
600 revs/kw·h 表示用电器每消耗１千瓦时的电能，电能表的转盘转过６００转。
电能表的读数方法：电能表计数器上前后两次读数之差即为这一段时间内消耗的电能，
单位是kW·h。表盘上最右边一位数字是小数点后的数字。
二、电功率：
1、电功率的物理意义：电功率表示用电器消耗电能（电流做功）快慢的物理量。
2、定义：用电器在单位时间内所消耗的电能。P =W/t
3、单位：瓦特（W），常用单位还有kW。J/S 1 J/S=1 W
4、公式：P =UI=I2R =U2/R =W/t
5、额定功率：①额定电压：用电器正常工作时的电压。
②额定功率：用电器在额定电压下工作时的功率。
6实际功率和额定功率的关系：
若U实>U额，则P实>P额，，若U实=U额，则P实=P额若U实注意：每个用电器的额定功率只有一个，而实际功率有许多个
小灯泡的亮度是由其实际功率决定的。

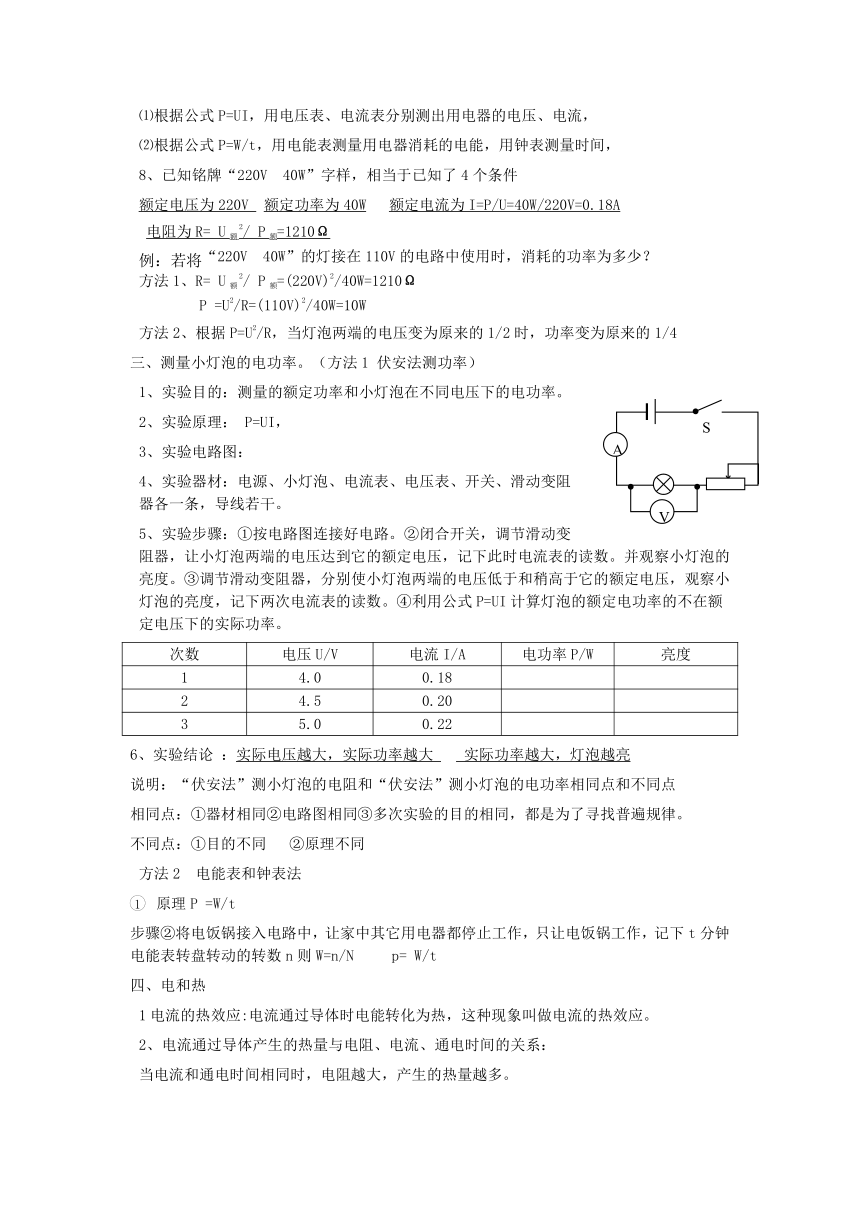

7、测量电功率的几种方法
⑴根据公式P=UI，用电压表、电流表分别测出用电器的电压、电流，
⑵根据公式P=W/t，用电能表测量用电器消耗的电能，用钟表测量时间，
8、已知铭牌“220V 40W”字样，相当于已知了4个条件
额定电压为220V 额定功率为40W 额定电流为I=P/U=40W/220V=0.18A
电阻为R= U额2/ P额=1210Ω
例：若将“220V 40W”的灯接在110V的电路中使用时，消耗的功率为多少？
方法1、R= U额2/ P额=(220V)2/40W=1210Ω
P =U2/R=(110V)2/40W=10W
方法2、根据P=U2/R，当灯泡两端的电压变为原来的1/2时，功率变为原来的1/4
三、测量小灯泡的电功率。（方法1 伏安法测功率）
1、实验目的：测量的额定功率和小灯泡在不同电压下的电功率。
2、实验原理： P=UI，
3、实验电路图：
4、实验器材：电源、小灯泡、电流表、电压表、开关、滑动变阻器各一条，导线若干。
5、实验步骤：①按电路图连接好电路。②闭合开关，调节滑动变阻器，让小灯泡两端的电压达到它的额定电压，记下此时电流表的读数。并观察小灯泡的亮度。③调节滑动变阻器，分别使小灯泡两端的电压低于和稍高于它的额定电压，观察小灯泡的亮度，记下两次电流表的读数。④利用公式P=UI计算灯泡的额定电功率的不在额定电压下的实际功率。
次数 电压U/V 电流I/A 电功率P/W 亮度
1 4.0 0.18
2 4.5 0.20
3 5.0 0.22
6、实验结论 ：实际电压越大，实际功率越大 实际功率越大，灯泡越亮
说明：“伏安法”测小灯泡的电阻和“伏安法”测小灯泡的电功率相同点和不同点
相同点：①器材相同②电路图相同③多次实验的目的相同，都是为了寻找普遍规律。
不同点：①目的不同 ②原理不同
方法2 电能表和钟表法
原理P =W/t
步骤②将电饭锅接入电路中，让家中其它用电器都停止工作，只让电饭锅工作，记下t分钟电能表转盘转动的转数n则W=n/N p= W/t
四、电和热
1电流的热效应:电流通过导体时电能转化为热，这种现象叫做电流的热效应。
2、电流通过导体产生的热量与电阻、电流、通电时间的关系：
当电流和通电时间相同时，电阻越大，产生的热量越多。
当电阻和通电时间相同时，电流越大，产生的热量越多。
当电阻电流相同时，通电时间越长，产生的热量越多
3、焦耳定律：
①内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。②公式：Q =I2Rt③对于任何电路都可以用Q =I2Rt计算。在纯电阻电路中Q =W= UIt =I2Rt =U2t/R =Pt。串、并联电路中放出的总热量Q =Q1+Q2+…+Qn。
在非纯电阻电路中W>Q，消耗电能w= Uit，产生热量只能用Q =I2Rt
④、电热的利用—电热器：电热器的主要部分是发热体，发热体由电阻较大、熔点较高的电阻丝制成的。
5电热的防止：电脑电视电动机上有散热窗、散热片、散热风扇
五、电功率与安全用电
1、电流I与用电器电功率P的关系：I=P/U。家庭电路中的电压是一定的，用电器的电功率越大，电路中的电流越大(大功率用电器交叉使用，换用更粗的导线)
2、家庭电路中电流过大的原因：用电器的总功率过大；短路。
4、保险丝：保险丝是用电阻较大，熔点较低的铅锑（ti）合金制成的
保险丝越粗其额定电流和熔断电流越大。保险丝的额定电流应等于或稍大于电路中的最大正常工作电流额 决不能用铜丝或铁丝代替保险丝。
六、生活用点常识 两孔插座 左零右火 三孔插座 上地左零右火
1、家庭电路的组成 进户线 电能表、总开关、保险装置、电灯、开关、插座、
电灯和开关的连接顺序： 火线 开关 灯泡的金属块 金属螺旋 零线
2、试电笔：辩别零线和火线 （1）种类 笔形试电笔 螺丝刀形试电笔　
（2）结构 笔尖金属体、电阻、氖管、弹簧、笔尾金属体 （3）使用
3、两种类型的触电： 单线触电 双线触电
1．如图所示电路，电源电压保持不变，闭合开关S，当变阻器滑片P在中点a处时，电压表的读数为3V，电流表的读数为0.6A；当滑片P在b端时，电压表的读数为5V，电流表的读数为0.5A。请根据测得的数据计算出与电路有关的6个物理量。
2．如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是控温开关。电热毯标牌上标有“220V 40W”字样。问（不考虑温度对电阻值的影响）：
⑴、要使电热毯处于低温挡时，开关S应处于什么状态？
⑵、发热电阻丝R0的阻值是多大？
⑶、当电热毯处于低温挡时，电路中的电流为0.1A，则在10s内
电阻丝R0产生的热量是多少？
3. 标有“220V 40W”和“220V 60W”的两只灯泡L1 、L2 串联在电路中时，两灯均发光，实际消耗的功率分别为P1和P2，则（ ） 若并联呢？（ ）
A. P1>P2 B. P 1=P2 C. P14．有两只标有“6V　2W”和“12V　8W”字样的灯泡，如果将它们串联在电路中，使其中的一只灯泡正常发光，另一只不正常发光但烧不坏，则加在电路两端的电压为 【 】
A．4V 　 B.6V 　　 C.12V 　 D.20V
5．图6-55所示电路中滑动变阻器的阻值为200Ω，电阻阻值为300Ω，电源电压为6V．当滑片由a端滑到b端，电压表的示数的变化范围是( )
A．6V～0V B．3.6V~6V
C．6V～3.6V D．6V～2.4V
6、如图8—5所示，灯泡L1标有“6V，3W”字样，灯泡L2额定功率为12瓦，当S断开时，L1正常发光，当S闭合时，L2的功率正好等于其额定功率，求L2的额定电压。
A
V
S
R
R0
S
220V
